DISEÑO ASISTIDO POR COMPUTADORA

Presentación del tema: "DISEÑO ASISTIDO POR COMPUTADORA"— Transcripción de la presentación:

1 DISEÑO ASISTIDO POR COMPUTADORA
Google SketchUp Tomada de:

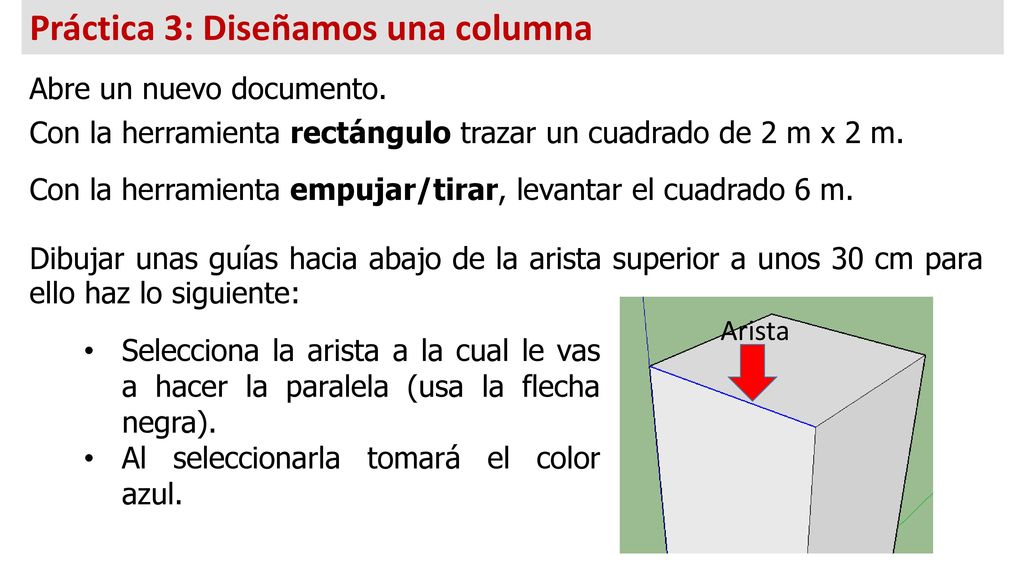

2 Práctica 3: Diseñamos una columna
Abre un nuevo documento. Con la herramienta rectángulo trazar un cuadrado de 2 m x 2 m. Con la herramienta empujar/tirar, levantar el cuadrado 6 m. Dibujar unas guías hacia abajo de la arista superior a unos 30 cm para ello haz lo siguiente: Arista Selecciona la arista a la cual le vas a hacer la paralela (usa la flecha negra). Al seleccionarla tomará el color azul.

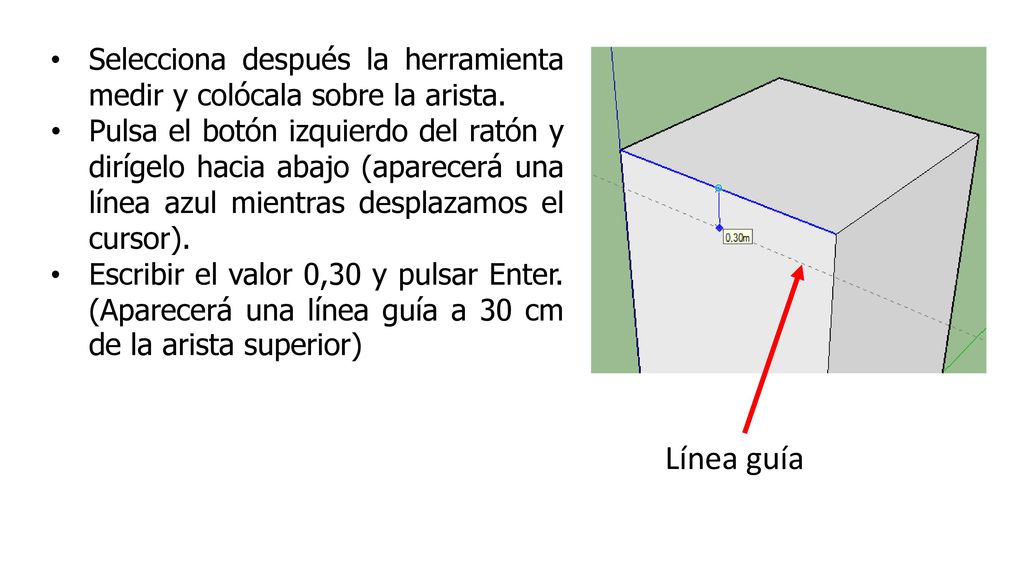

3 Selecciona después la herramienta medir y colócala sobre la arista.
Pulsa el botón izquierdo del ratón y dirígelo hacia abajo (aparecerá una línea azul mientras desplazamos el cursor). Escribir el valor 0,30 y pulsar Enter. (Aparecerá una línea guía a 30 cm de la arista superior) Línea guía

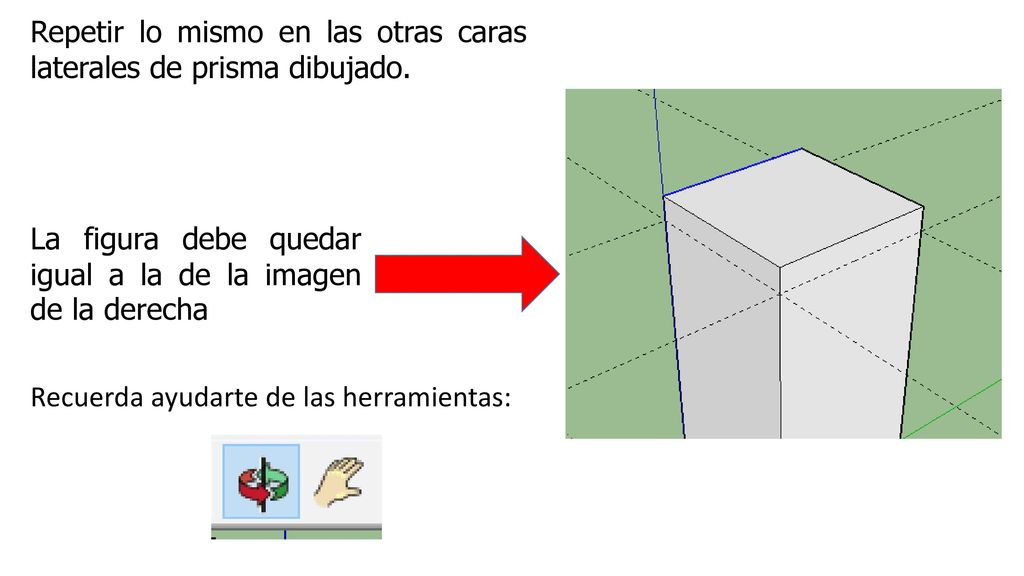

4 Repetir lo mismo en las otras caras laterales de prisma dibujado.
La figura debe quedar igual a la de la imagen de la derecha Recuerda ayudarte de las herramientas:

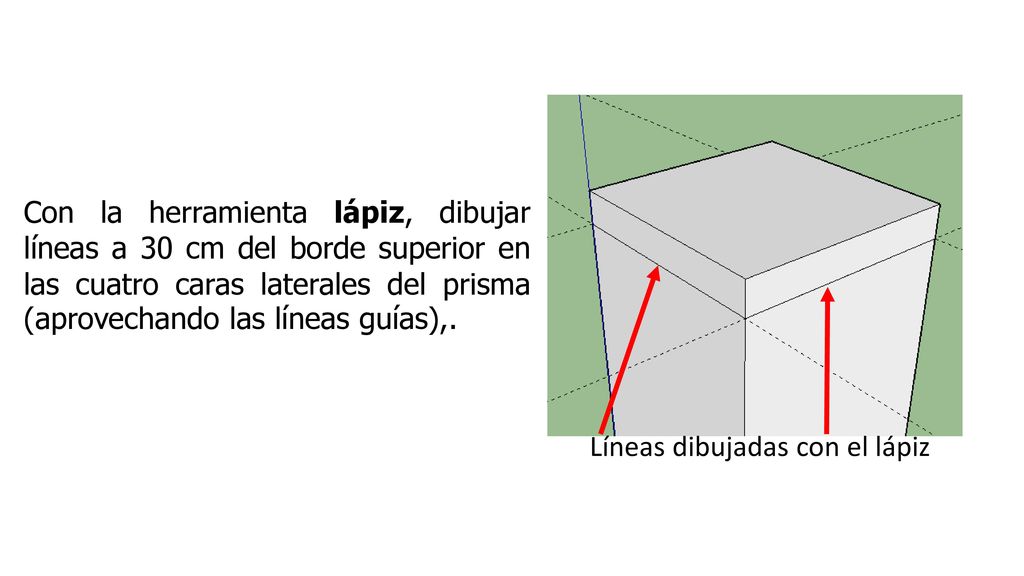

5 Con la herramienta lápiz, dibujar líneas a 30 cm del borde superior en las cuatro caras laterales del prisma (aprovechando las líneas guías),. Líneas dibujadas con el lápiz

6 Con la herramienta empujar/tirar desplazar hacia fuera 70 cm (escribir 0,70 y pulsar Enter mientras desplazas) las superficies superiores.

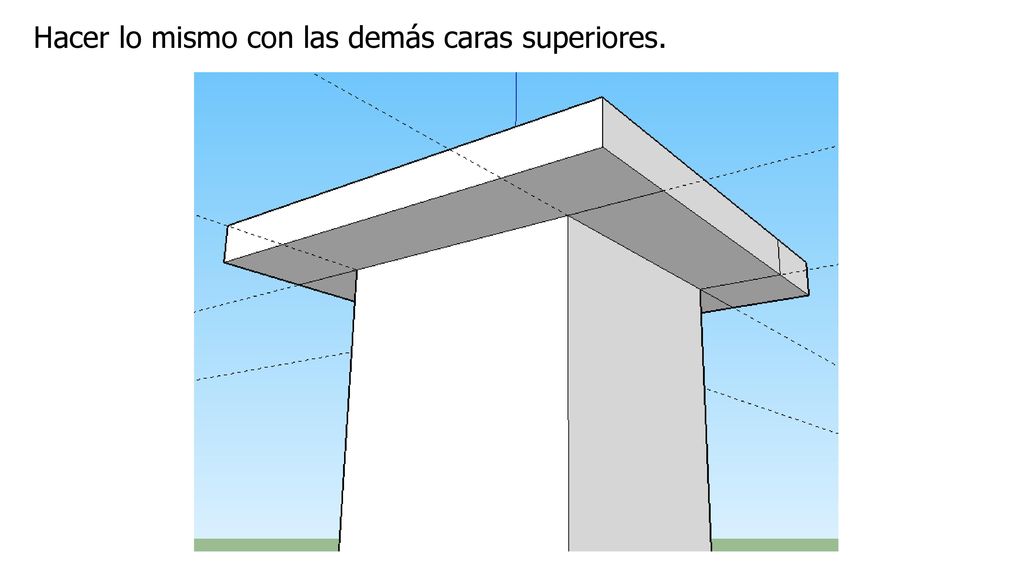

7 Hacer lo mismo con las demás caras superiores.

8 Con el borrador borrar las guías y las líneas que sobran
Con el borrador borrar las guías y las líneas que sobran. Haz clic en cada línea guía y las que sobran en la columna.

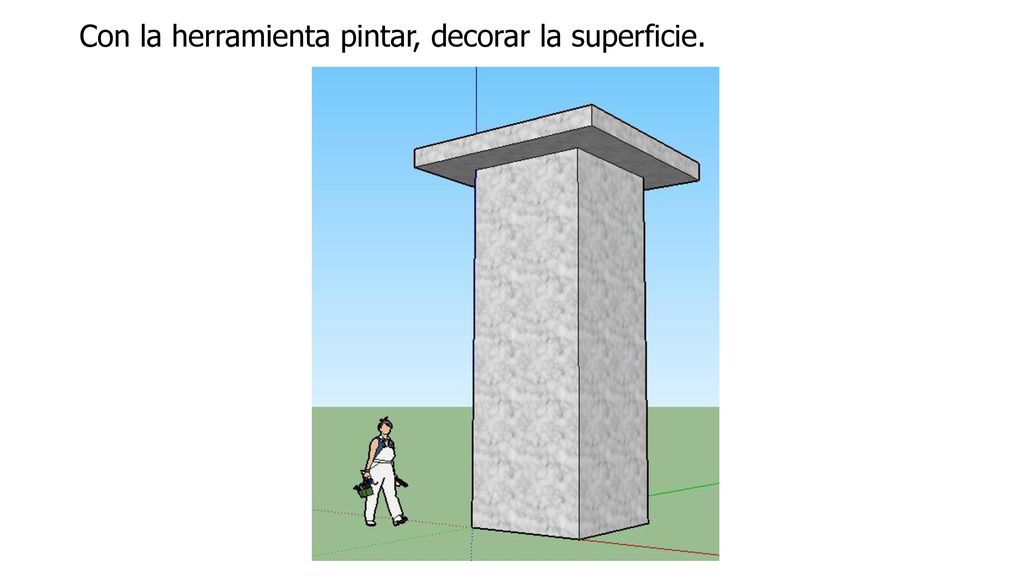

9 Con la herramienta pintar, decorar la superficie.

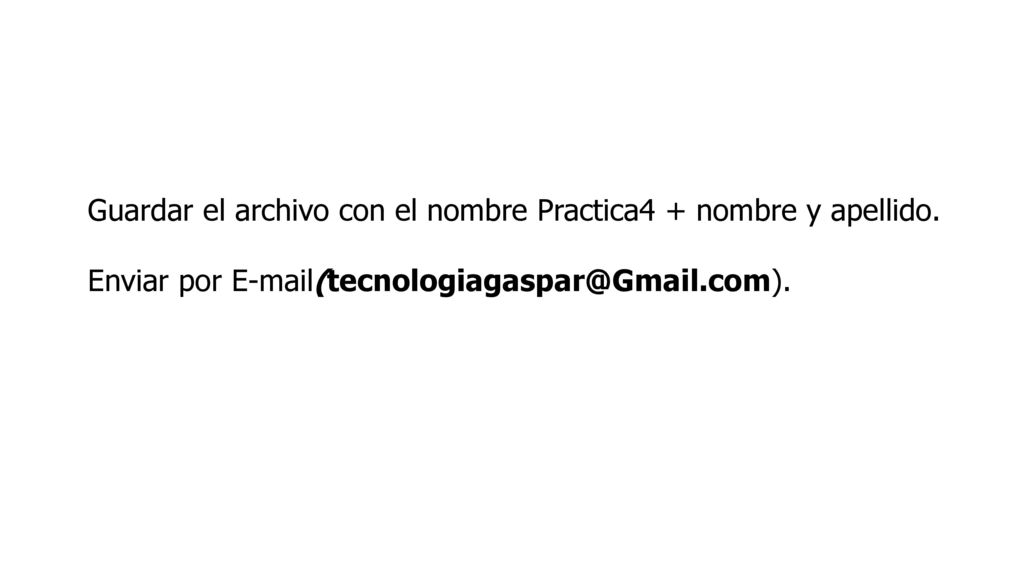

10 Guardar el archivo con el nombre Practica4 + nombre y apellido.
Enviar por
