1 DISEÑO ASISTIDO POR COMPUTADORA
Google SketchUp PRACTICA 6 Tomada de:

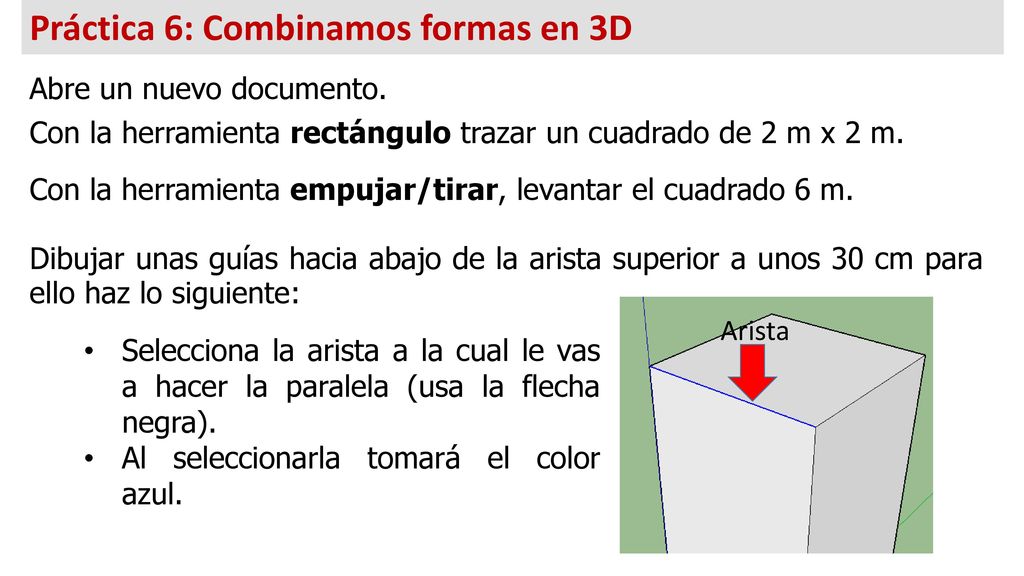

2 Práctica 6: Combinamos formas en 3D
Abre un nuevo documento. Con la herramienta rectángulo trazar un cuadrado de 2 m x 2 m. Con la herramienta empujar/tirar, levantar el cuadrado 6 m. Dibujar unas guías hacia abajo de la arista superior a unos 30 cm para ello haz lo siguiente: Arista Selecciona la arista a la cual le vas a hacer la paralela (usa la flecha negra). Al seleccionarla tomará el color azul.

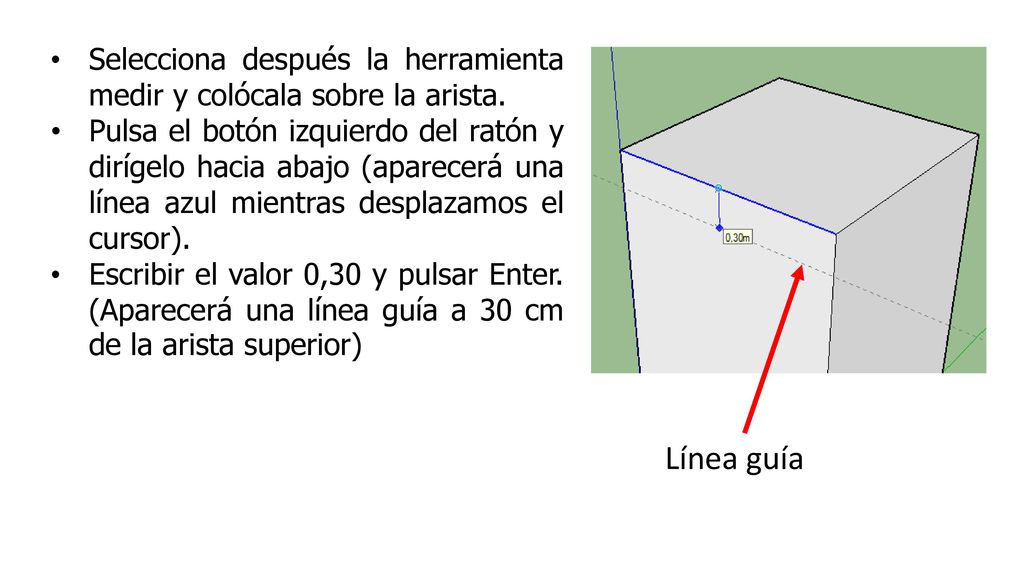

3 Selecciona después la herramienta medir y colócala sobre la arista.
Pulsa el botón izquierdo del ratón y dirígelo hacia abajo (aparecerá una línea azul mientras desplazamos el cursor). Escribir el valor 0,30 y pulsar Enter. (Aparecerá una línea guía a 30 cm de la arista superior) Línea guía

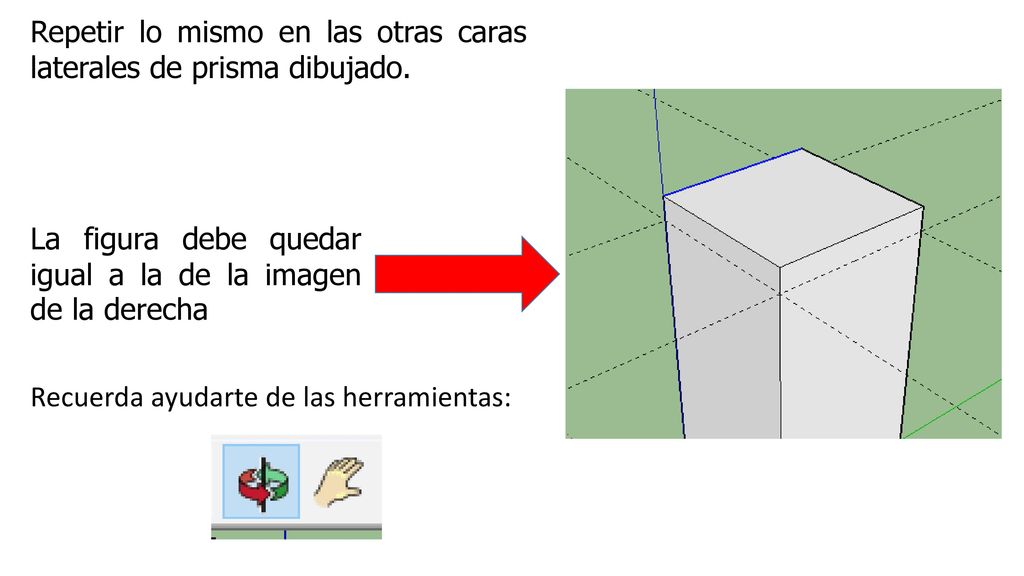

4 Repetir lo mismo en las otras caras laterales de prisma dibujado.
La figura debe quedar igual a la de la imagen de la derecha Recuerda ayudarte de las herramientas:

5 Con la herramienta lápiz, dibujar líneas a 30 cm del borde superior en las cuatro caras laterales del prisma (aprovechando las líneas guías),. Líneas dibujadas con el lápiz

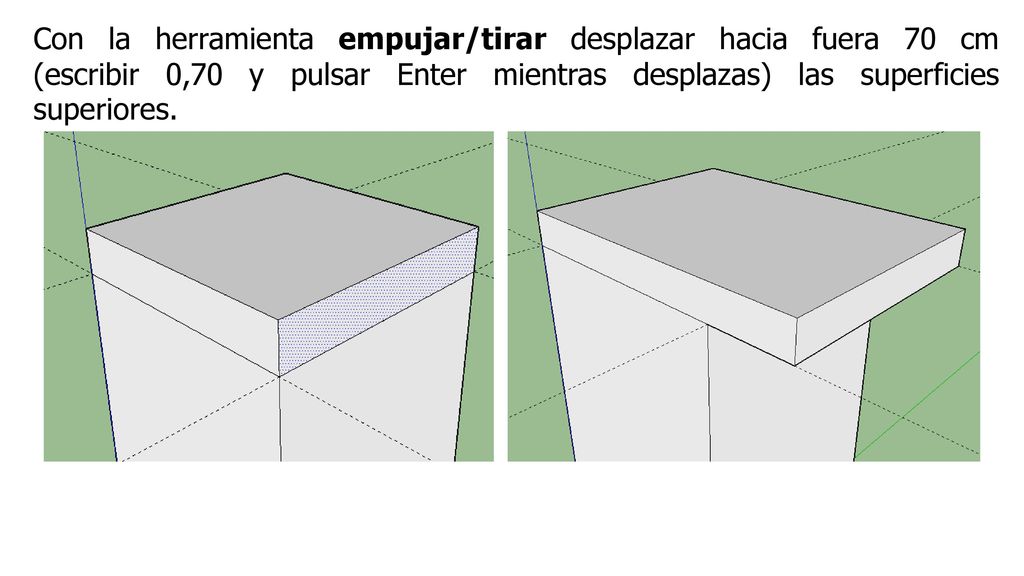

6 Con la herramienta empujar/tirar desplazar hacia fuera 70 cm (escribir 0,70 y pulsar Enter mientras desplazas) las superficies superiores.

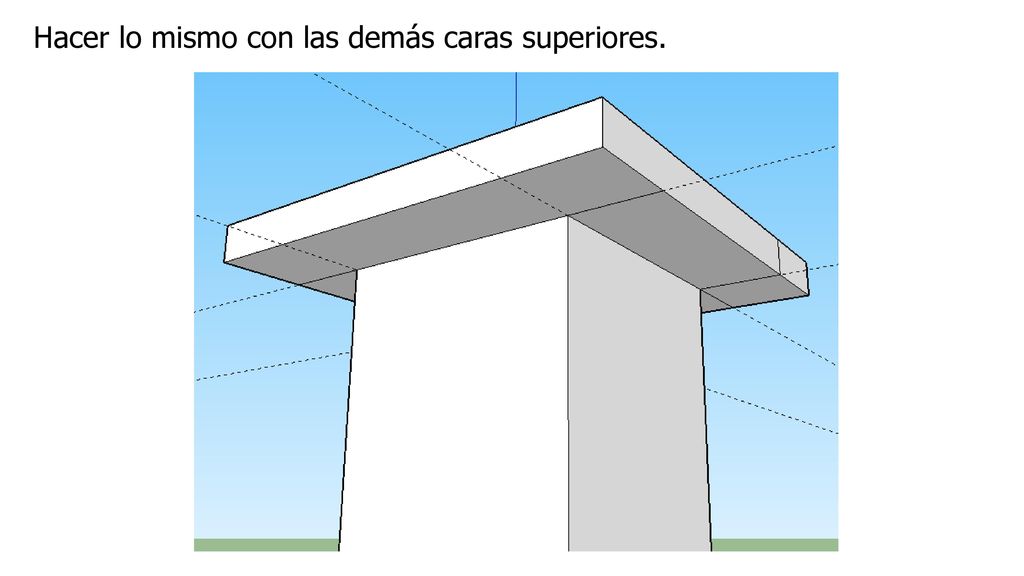

7 Hacer lo mismo con las demás caras superiores.

8 Con el borrador borrar las guías y las líneas que sobran
Con el borrador borrar las guías y las líneas que sobran. Haz clic en cada línea guía y las que sobran en la columna.

9 Con la herramienta pintar, decorar la superficie.

10 Con la herramienta Metro, dibuja unas líneas guías diagonales en la
Parte superior de la columna. Líneas guía diagonales

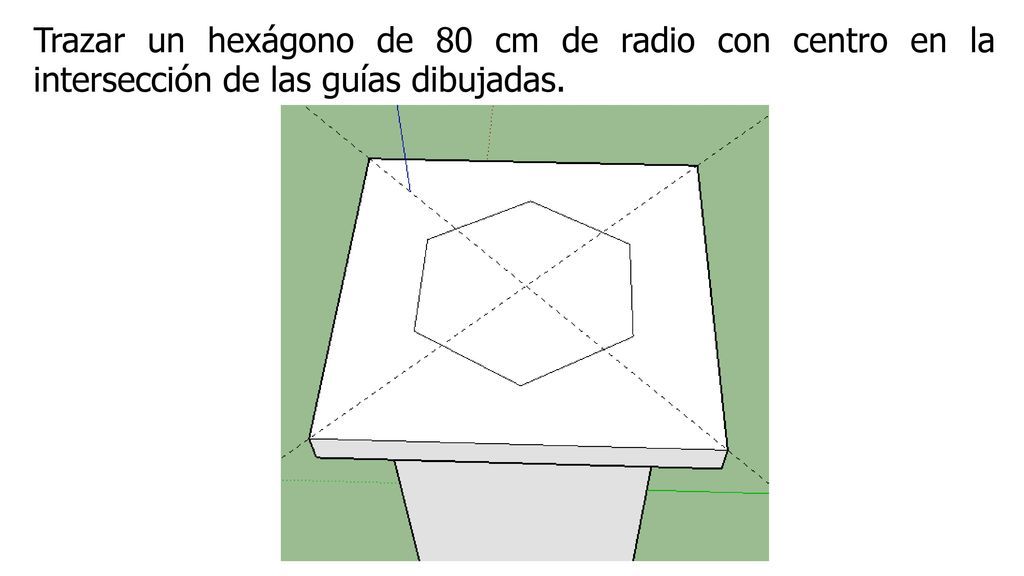

11 Trazar un hexágono de 80 cm de radio con centro en la intersección de las guías dibujadas.

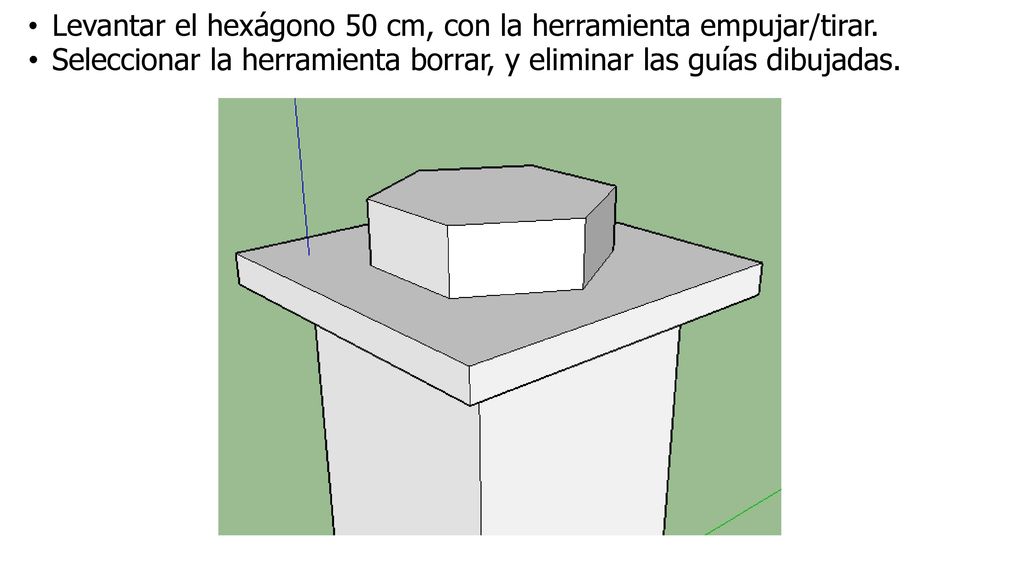

12 Levantar el hexágono 50 cm, con la herramienta empujar/tirar.
Seleccionar la herramienta borrar, y eliminar las guías dibujadas.

13 Con la herramienta Metro, trazar guías desde las aristas superiores del prisma de base hexagonal para encontrar el centro del hexágono.

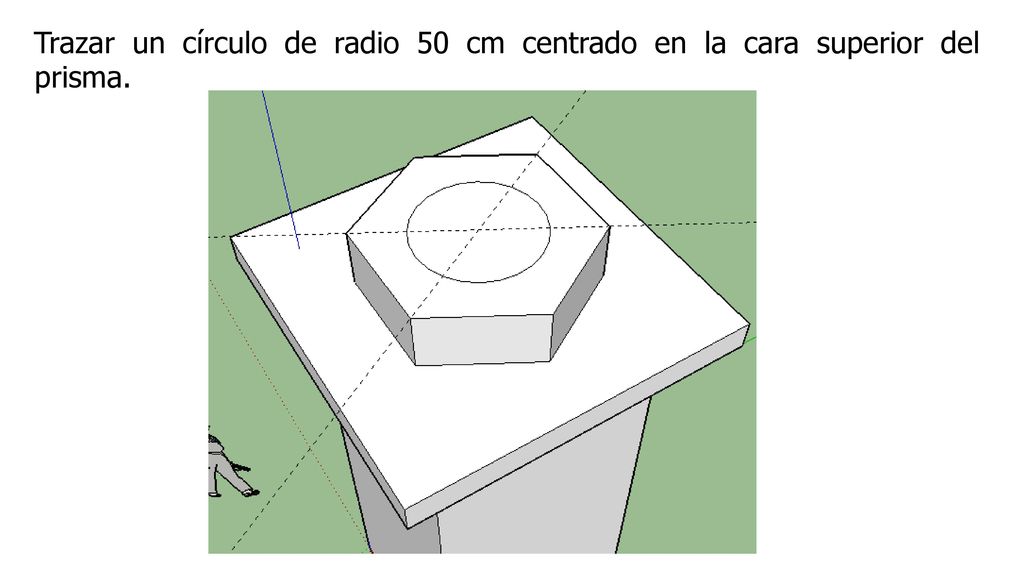

14 Trazar un círculo de radio 50 cm centrado en la cara superior del prisma.

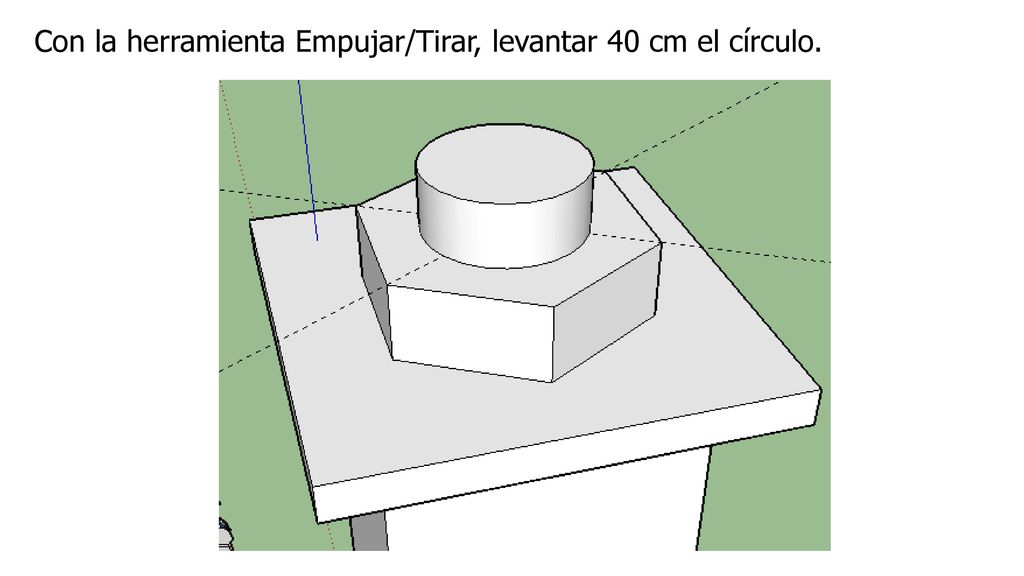

15 Con la herramienta Empujar/Tirar, levantar 40 cm el círculo.

16 Con la herramienta Metro, traza líneas guías sobre la superficie superior del círculo, con el objetivo de hallar su centro.

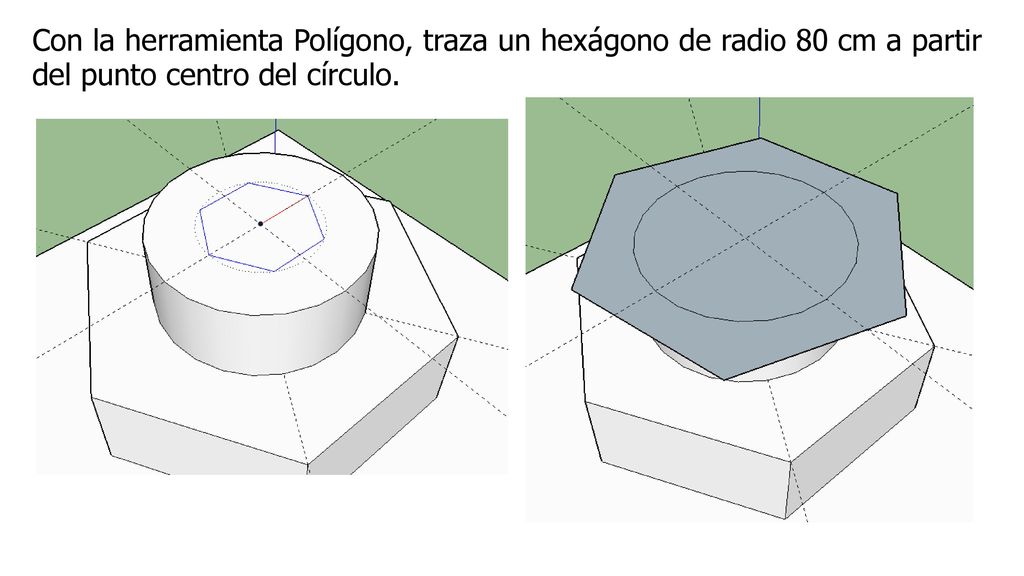

17 Con la herramienta Polígono, traza un hexágono de radio 80 cm a partir del punto centro del círculo.

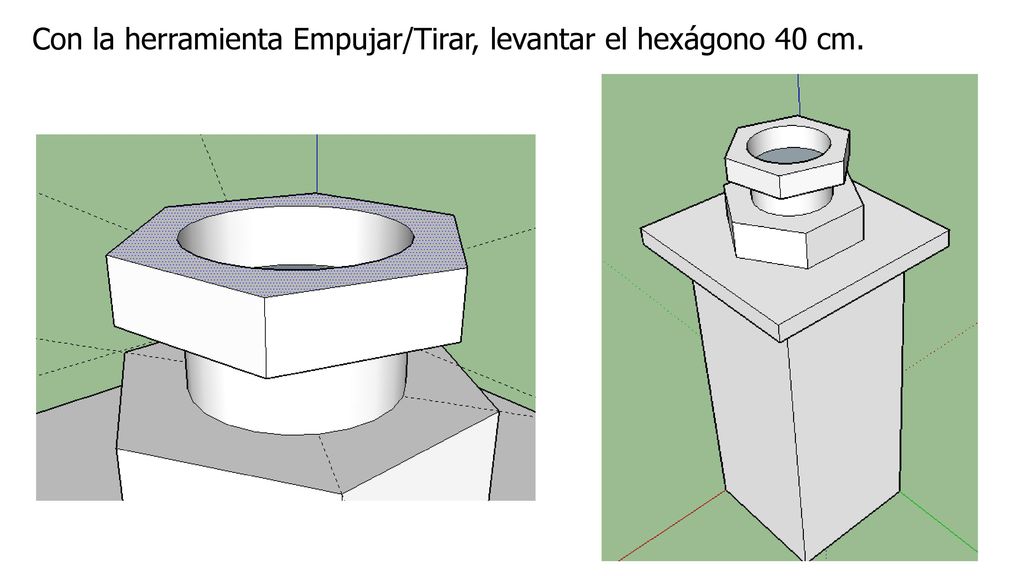

18 Con la herramienta Empujar/Tirar, levantar el hexágono 40 cm.

19 Elimina todas las líneas guías y las líneas sobrante en l estructura.
Con la herramienta Pintar decora las superficies a tu gusto. Guardar el archivo con el nombre Practica6 + nombre y apellido. Enviar al correo .
