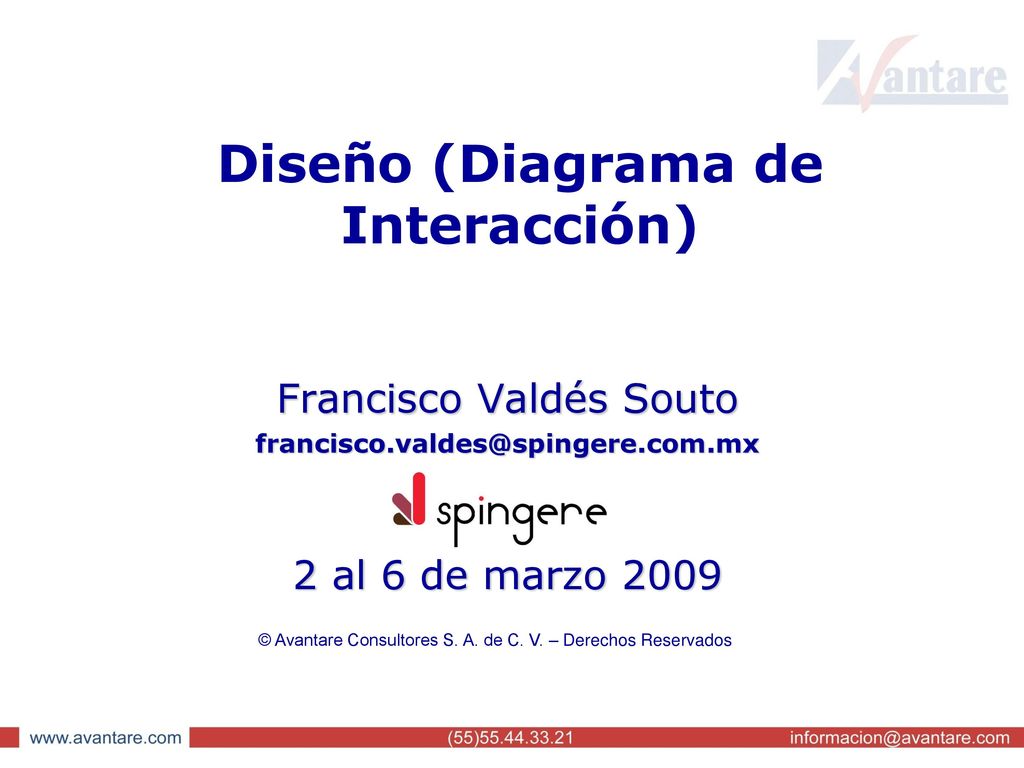

Diseño (Diagrama de Interacción)
Francisco Valdés Souto 2 al 6 de marzo 2009 © Avantare Consultores S. A. de C. V. – Derechos Reservados
2

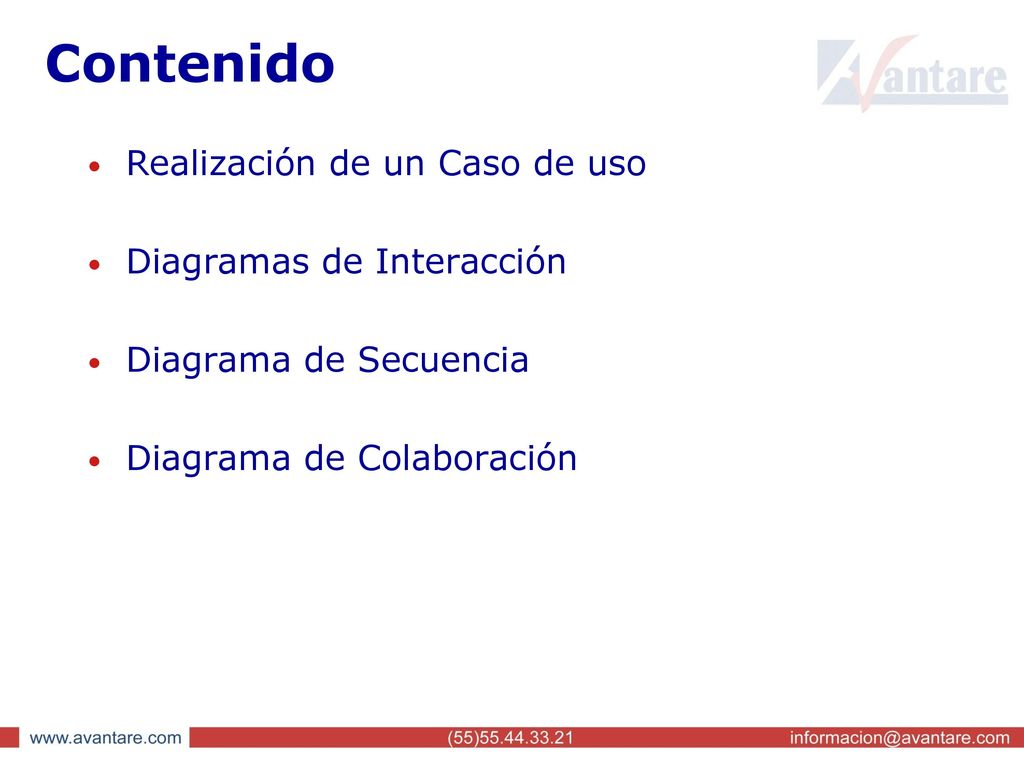

Contenido Realización de un Caso de uso Diagramas de Interacción
Diagrama de Secuencia Diagrama de Colaboración
3
Realización de un Caso de Uso
4
Diagramas de Interacción
Los diagramas de interacción son para modelar aspectos dinámicos del sistema. Hay dos tipos: Diagrama de Secuencia Diagrama de Colaboración Los dos son representaciones de lo mismo, pero: El de secuencia enfatiza el orden de los mensajes. El de colaboración enfatiza la estructura organizacional de los objetos que envían los mensajes
5
Diagramas de Interacción

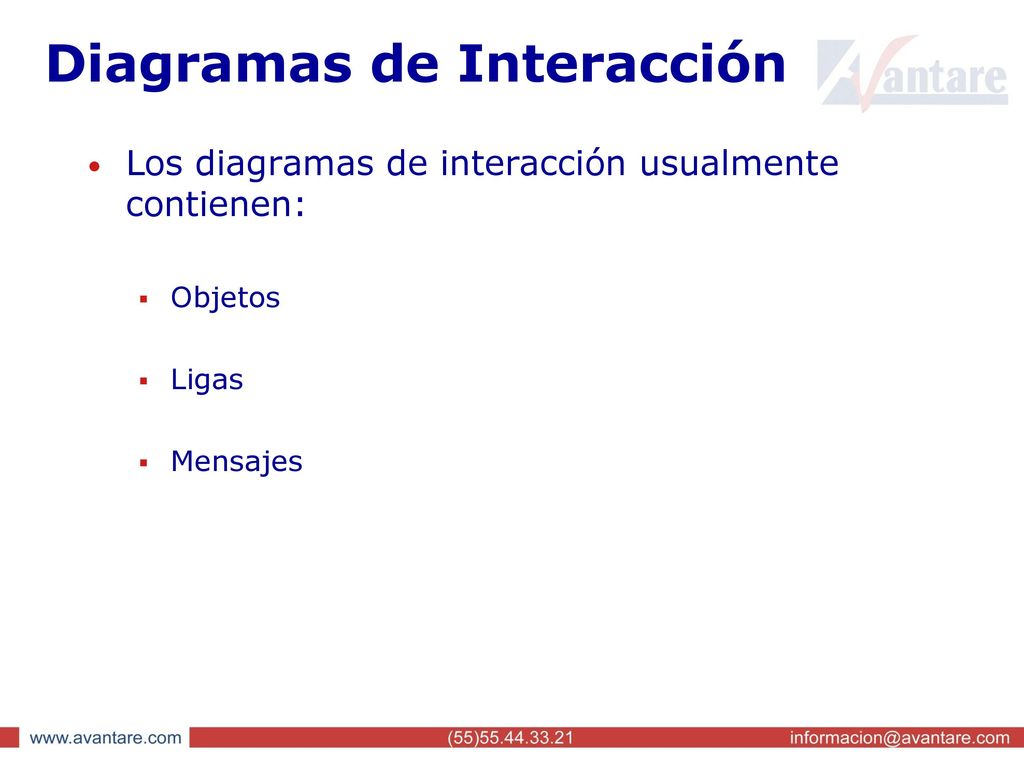

Los diagramas de interacción usualmente contienen: Objetos Ligas Mensajes
6

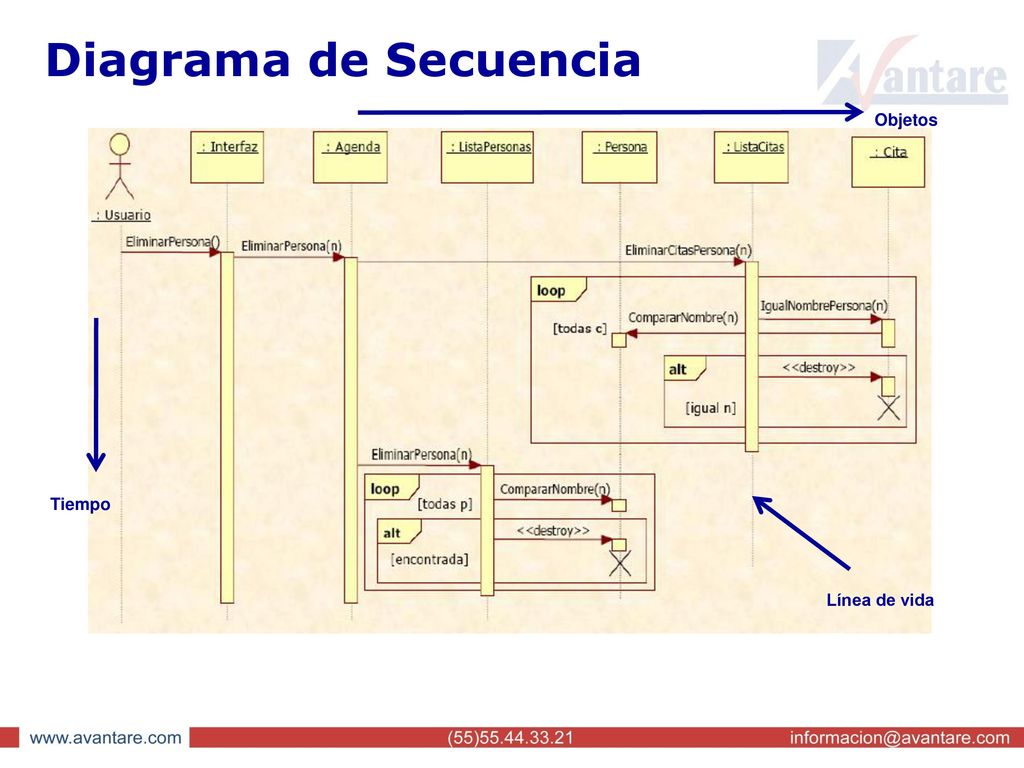

Diagrama de Secuencia Objetos Tiempo Línea de vida
7

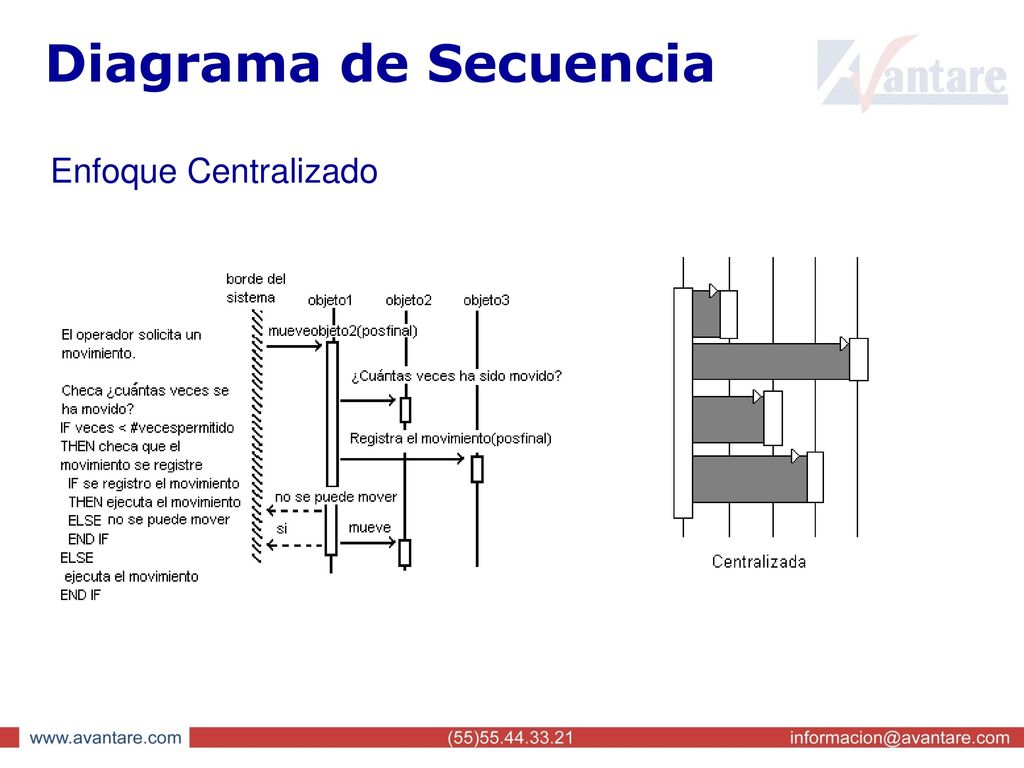

Diagrama de Secuencia Enfoque Centralizado
8
Diagrama de Secuencia Enfoque Descentralizado
9

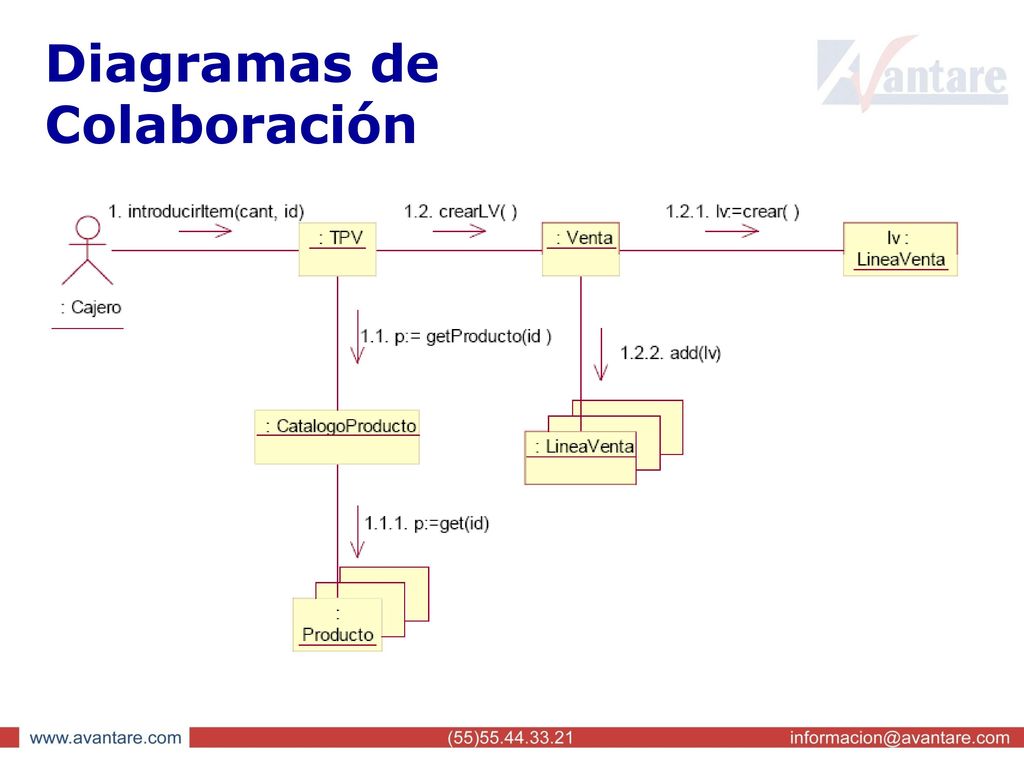

Diagramas de Colaboración
10

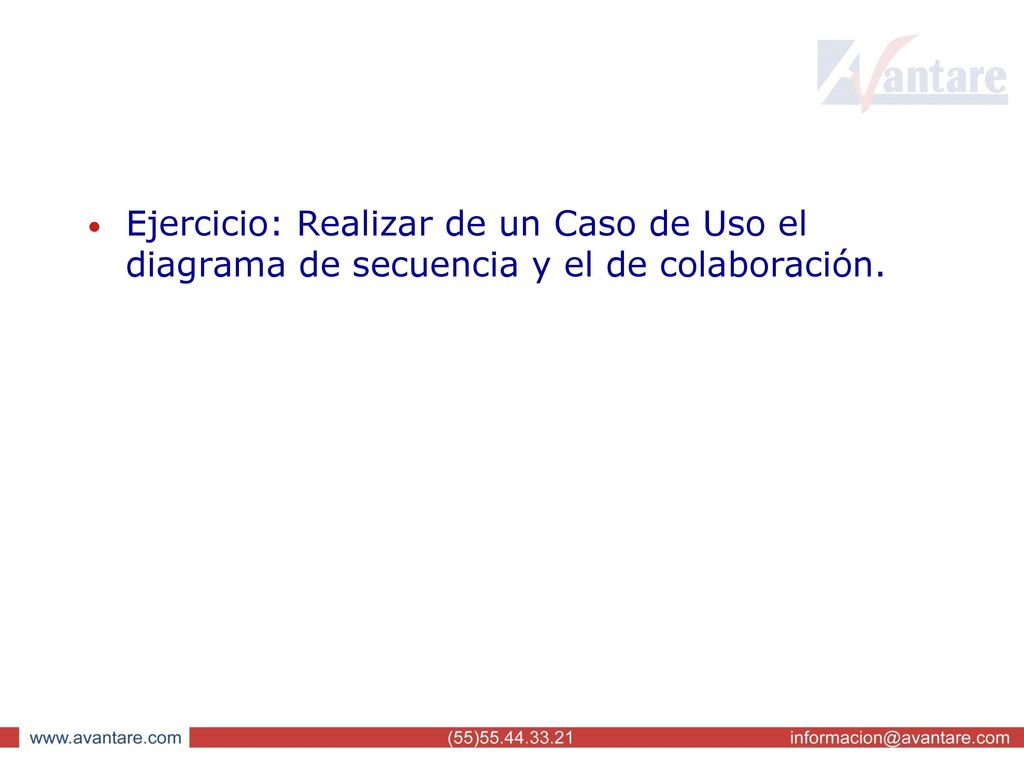

Ejercicio: Realizar de un Caso de Uso el diagrama de secuencia y el de colaboración.
11
¿Preguntas? © Avantare Consultores S. A. de C. V. – Derechos Reservados
12
Gracias “Enabling IT Projects Success”
“Enabling IT Projects Success” © Avantare Consultores S. A. de C. V. – Derechos Reservados
