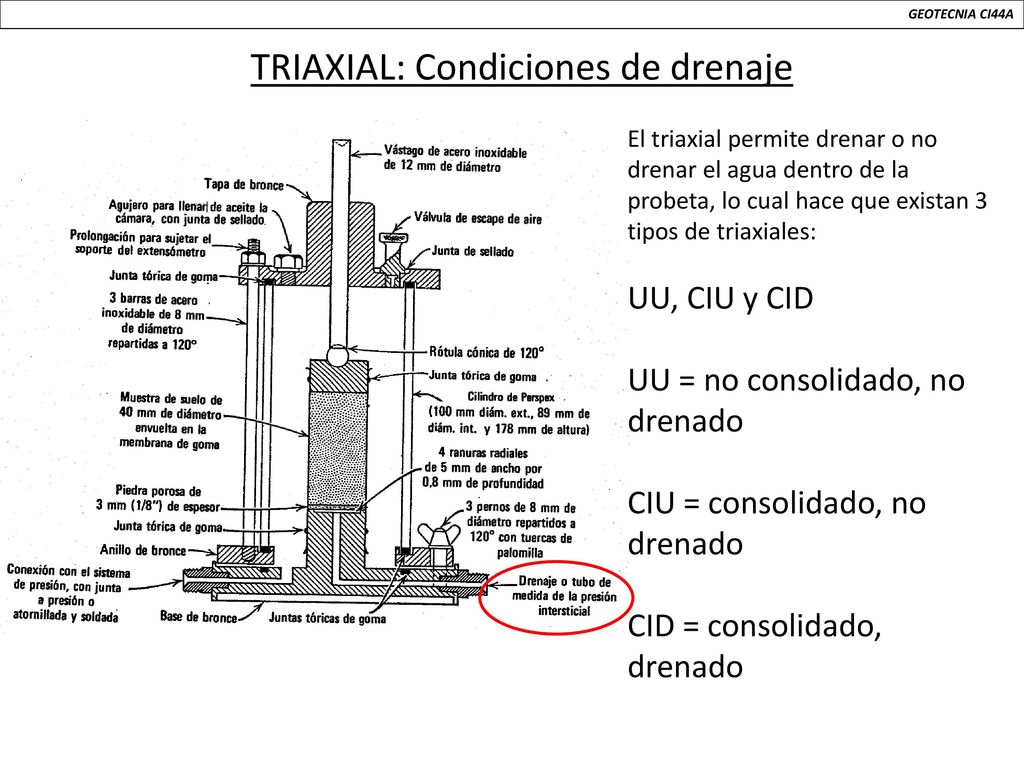

1 TRIAXIAL: Condiciones de drenaje
GEOTECNIA CI44A TRIAXIAL: Condiciones de drenaje El triaxial permite drenar o no drenar el agua dentro de la probeta, lo cual hace que existan 3 tipos de triaxiales: UU, CIU y CID UU = no consolidado, no drenado CIU = consolidado, no drenado CID = consolidado, drenado

2 TRIAXIAL DE COMPRESION: CID
GEOTECNIA CI44A TRIAXIAL DE COMPRESION: CID Al final de la consolidación (hidrostática), la presión de poros es disipada en su totalidad En la etapa de corte, el esfuerzo desviador tiende a crear exceso de presión de poros, pero estas son disipadas El esfuerzo desviador es aplicado lentamente permitiéndose el drenaje. Por lo anterior, no existen presiones intersticiales en la probeta En falla

3 TRIAXIAL DE COMPRESION: CIU
GEOTECNIA CI44A TRIAXIAL DE COMPRESION: CIU Al final de la consolidación (hidrostática), la presión de poros es disipada en su totalidad En la etapa de corte, el esfuerzo desviador tiende a crear exceso de presión de poros, la cual no se disipada durante el corte En falla

4 CIRCULO DE MOHR PARA ESFUERZOS TOTALES Y EFECTIVOS
GEOTECNIA CI44A CIRCULO DE MOHR PARA ESFUERZOS TOTALES Y EFECTIVOS Al tener círculos para describir esfuerzos totales y efectivos, se pueden definir dos tipos de ángulos para la envolvente de falla. Esfuerzos efectivos Esfuerzos totales

5 drenada y no drenada en los suelos
GEOTECNIA CI44A ¿CUANDO TENGO UNA RESPUESTA DEL TIPO? drenada y no drenada en los suelos Respuesta drenada. Cuando la presión intersticial es disipada en el proceso de aplicación de los esfuerzos de corte en el suelo. Respuesta no-drenada. Cuando la presión intersticial NO es disipada en el proceso de corte en el suelo.

6 EXCAVACION RAPIDA O LENTA
GEOTECNIA CI44A EXCAVACION RAPIDA O LENTA

7 CONSTRUCCIÓN DE UN TERRAPLEN DE FORMA RAPIDA O LENTA
GEOTECNIA CI44A CONSTRUCCIÓN DE UN TERRAPLEN DE FORMA RAPIDA O LENTA

8 GEOTECNIA CI44A EN LOS DOS ENSAYES ANTERIORES SE ASUMIO QUE EXISTE CONSOLIDACIÓN ANTES DE APLICAR LA CARGA DESVIADORA. Que pasaría si aplico una carga demasiadamente rápida para no tener consolidación ni drenaje durante el esfuerzo de corte.

9 TRIAXIAL DE COMPRESION: UU
GEOTECNIA CI44A TRIAXIAL DE COMPRESION: UU En otras palabra. Extraigo la muestra del terreno. Aplico esfuerzos isotrópica previamente habiendo saturado la muestra 100%. NO DRENO (NO CONSOLIDO) Aplico un esfuerzo desviador a la probeta Condición en la falla:

10 TRIAXIAL DE COMPRESION: UU
GEOTECNIA CI44A TRIAXIAL DE COMPRESION: UU s’3f s3f s’1f s1f

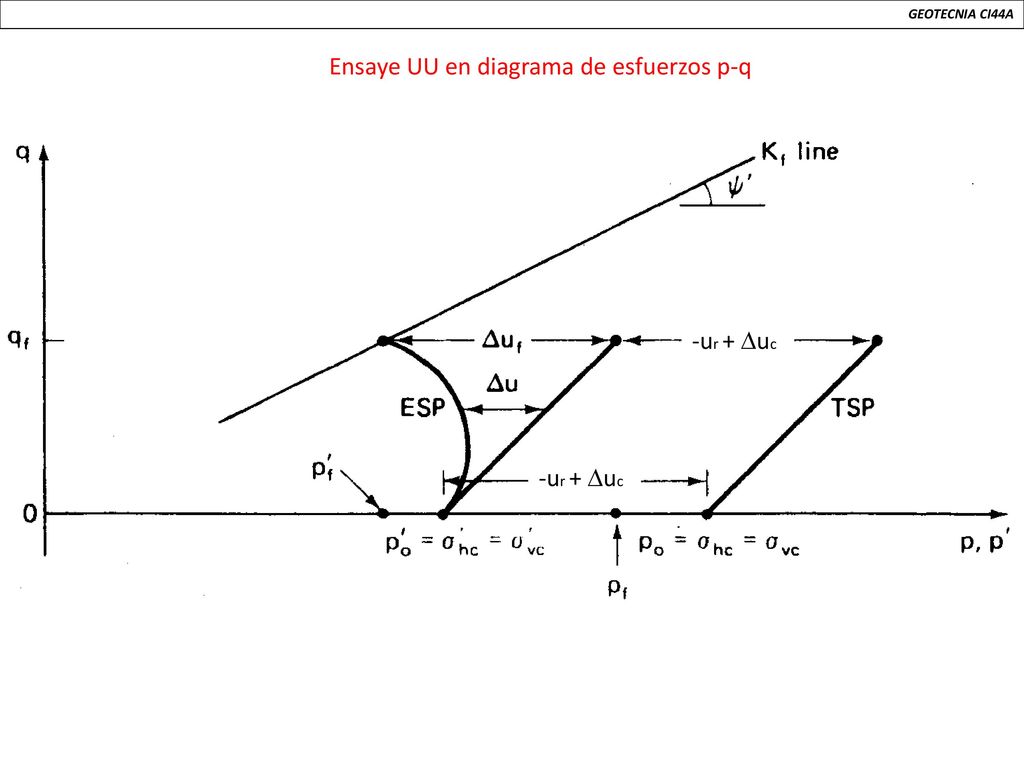

11 Ensaye UU en diagrama de esfuerzos p-q
GEOTECNIA CI44A Ensaye UU en diagrama de esfuerzos p-q -ur + Duc -ur + Duc

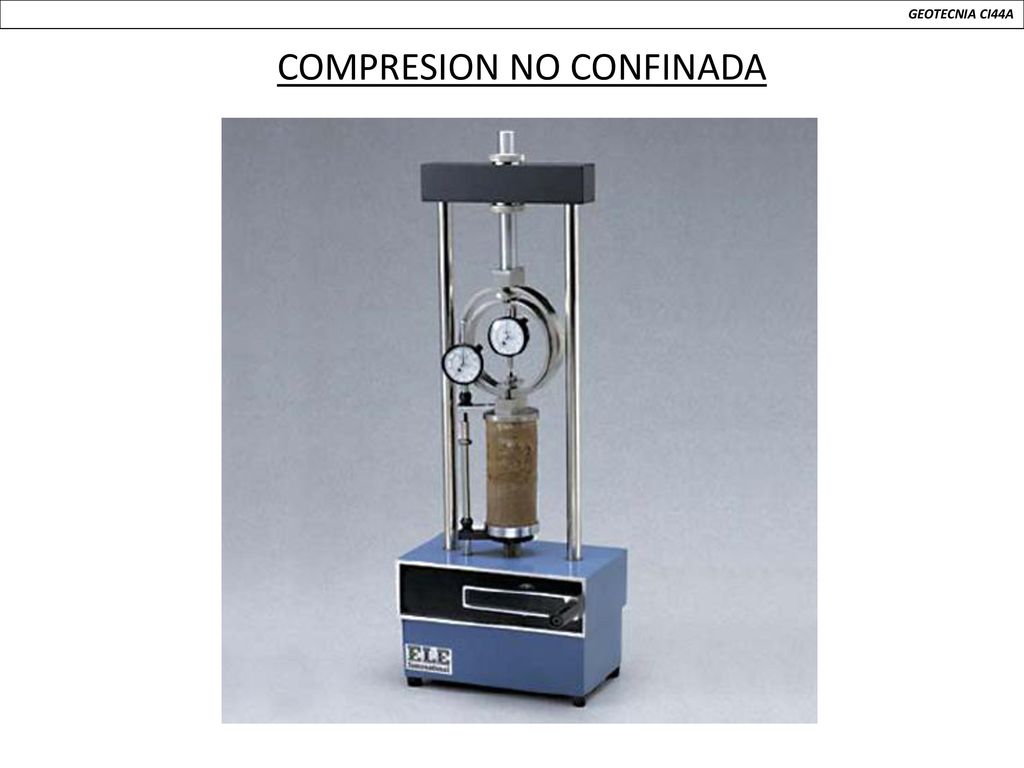

12 COMPRESION NO CONFINADA
GEOTECNIA CI44A COMPRESION NO CONFINADA

13 Ensaye UC en diagrama de esfuerzos p-q y círculo de Mohr
GEOTECNIA CI44A Ensaye UC en diagrama de esfuerzos p-q y círculo de Mohr Esfuerzos de corte f = 0 Circulo de Mohr a condición de falla. Describe esfuerzos totales Esfuerzo Normal

14 Envolvente de falla para el circulo de Mohr
GEOTECNIA CI44A UU y UC Envolvente de falla para el circulo de Mohr Esfuerzos efectivos Total esfuerzos Nota: es el mismo para los tres círculos de Mohr

15 Ensaye UC en diagrama de esfuerzos p-q
GEOTECNIA CI44A Ensaye UC en diagrama de esfuerzos p-q
