Avance N°1: “Generación de reportes de Sismicidad mensual con zonas sismogenicas y leyes empíricas” Marcelo Bernardin 21-01-2015.

Presentación del tema: "Avance N°1: “Generación de reportes de Sismicidad mensual con zonas sismogenicas y leyes empíricas” Marcelo Bernardin 21-01-2015."— Transcripción de la presentación:

1 Avance N°1: “Generación de reportes de Sismicidad mensual con zonas sismogenicas y leyes empíricas”
Marcelo Bernardin

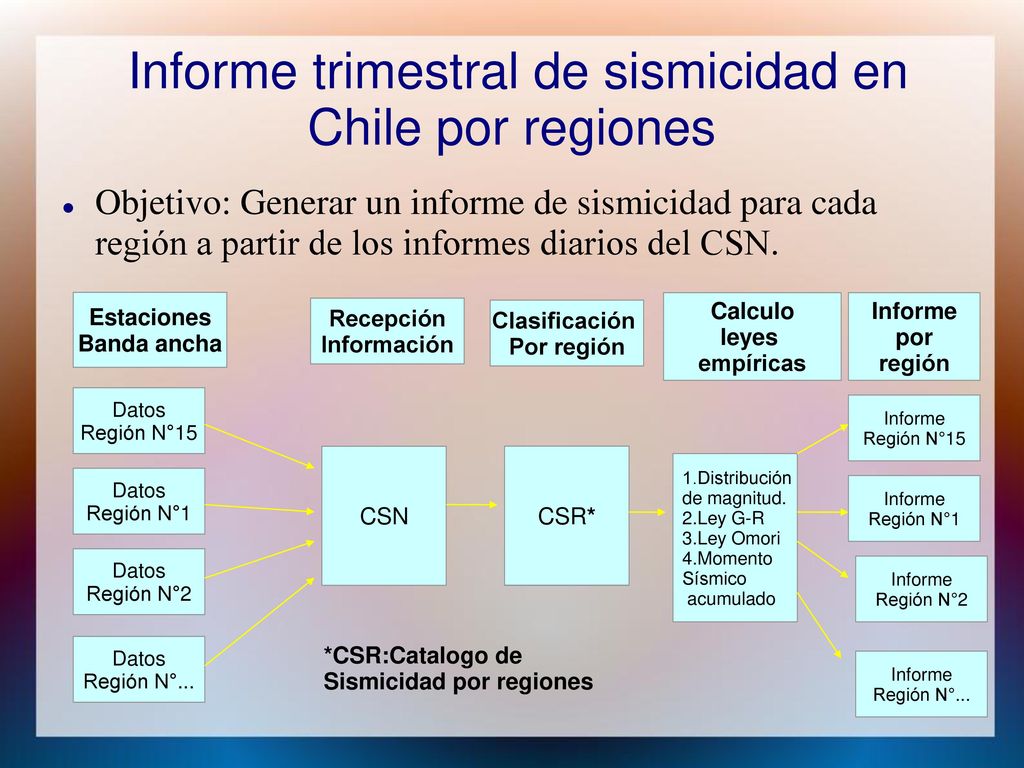

2 Informe trimestral de sismicidad en Chile por regiones
Objetivo: Generar un informe de sismicidad para cada región a partir de los informes diarios del CSN. Estaciones Banda ancha Recepción Información Calculo leyes empíricas Informe por región Clasificación Por región Datos Región N°15 Informe Región N°15 CSN CSR* CSR* 1.Distribución de magnitud. 2.Ley G-R 3.Ley Omori 4.Momento Sísmico acumulado Datos Región N°1 Informe Región N°1 Datos Región N°2 Informe Región N°2 Datos Región N°... *CSR:Catalogo de Sismicidad por regiones Informe Región N°...

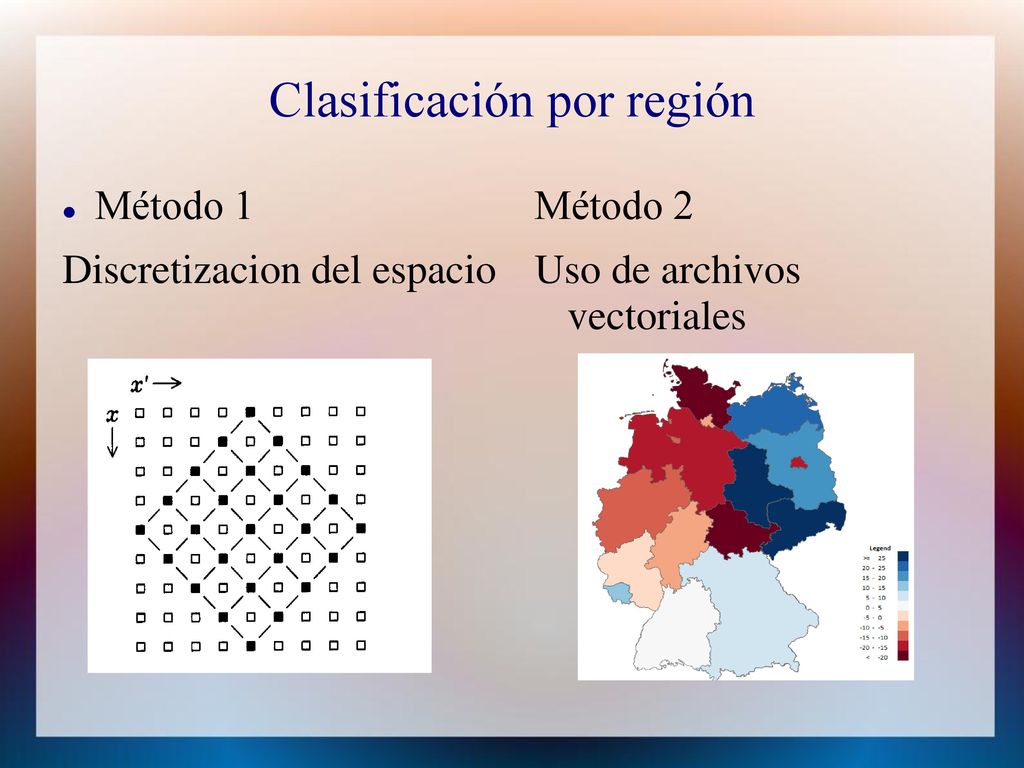

3 Clasificación por región
Método 1 Discretizacion del espacio Método 2 Uso de archivos vectoriales

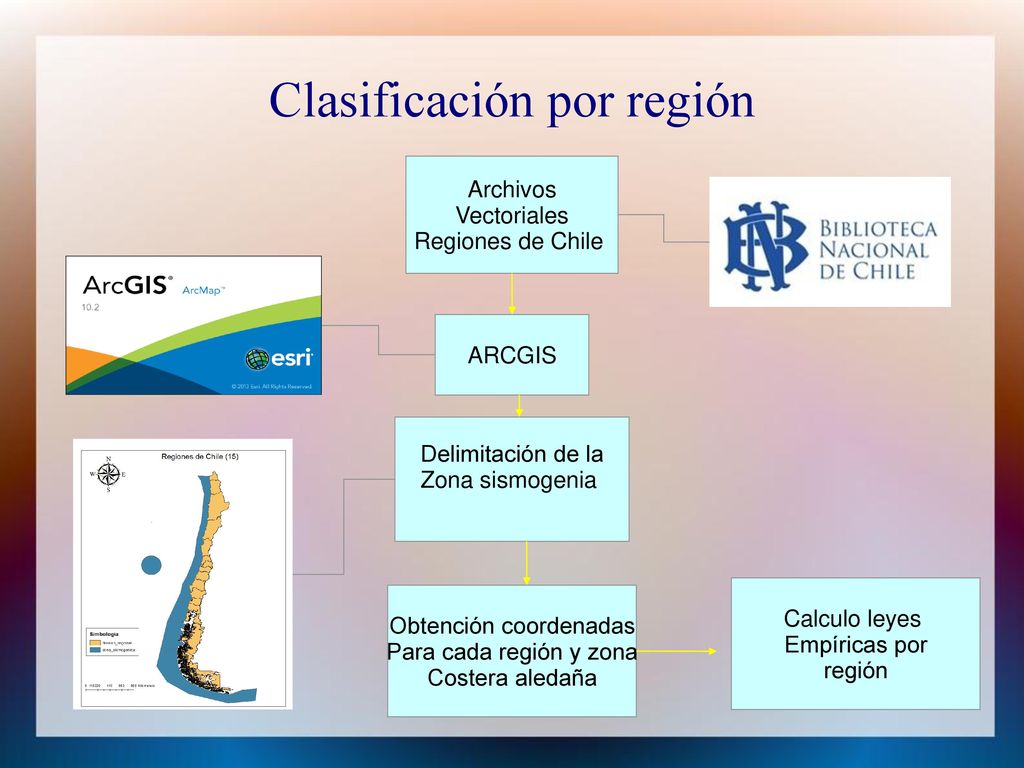

4 Clasificación por región
Archivos Vectoriales Regiones de Chile ARCGIS Delimitación de la Zona sismogenia Calculo leyes Empíricas por región Obtención coordenadas Para cada región y zona Costera aledaña

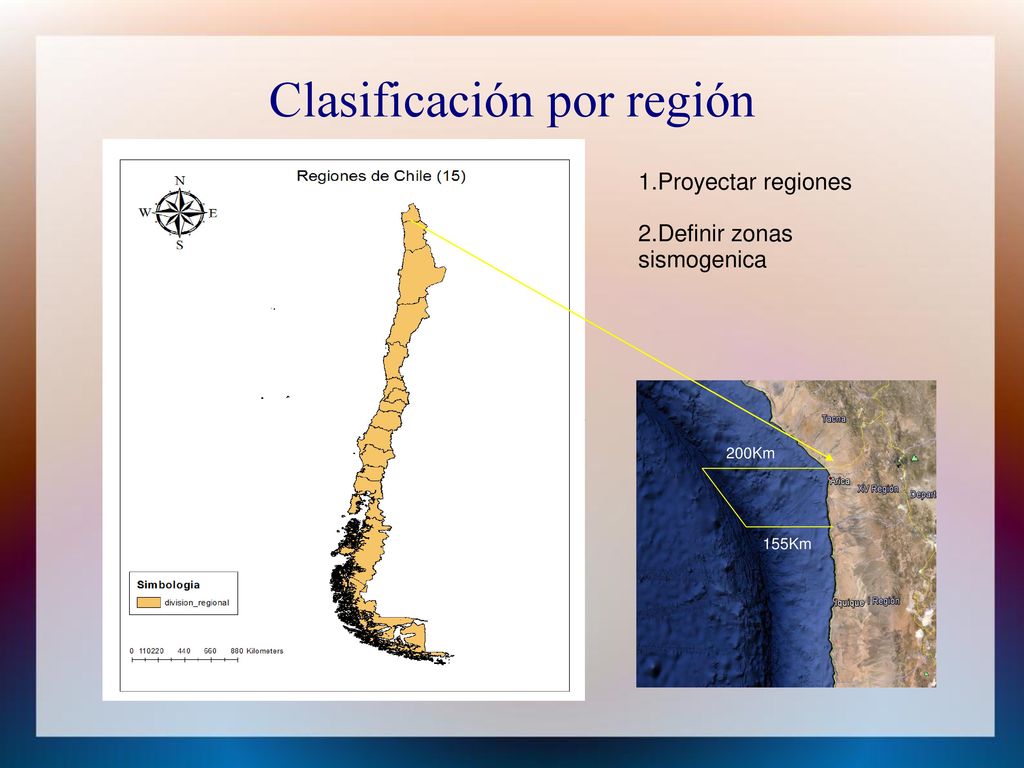

5 Clasificación por región
1.Proyectar regiones 2.Definir zonas sismogenica 200Km 155Km

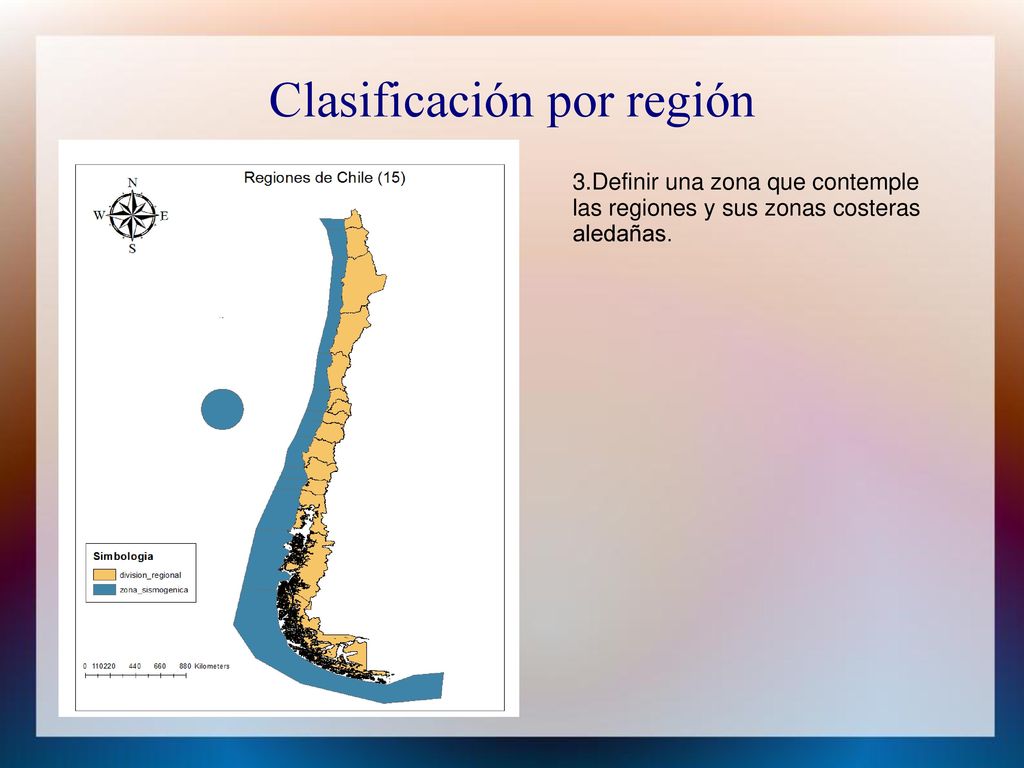

6 Clasificación por región
3.Definir una zona que contemple las regiones y sus zonas costeras aledañas.

7 Clasificación por región

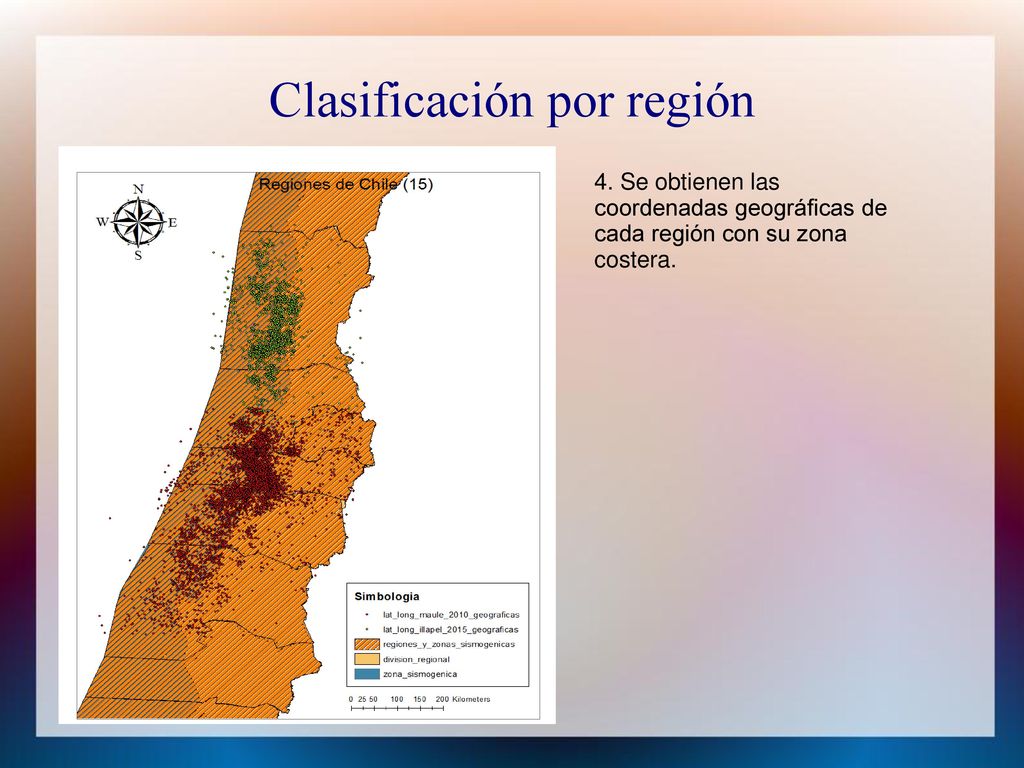

4. Se obtienen las coordenadas geográficas de cada región con su zona costera.

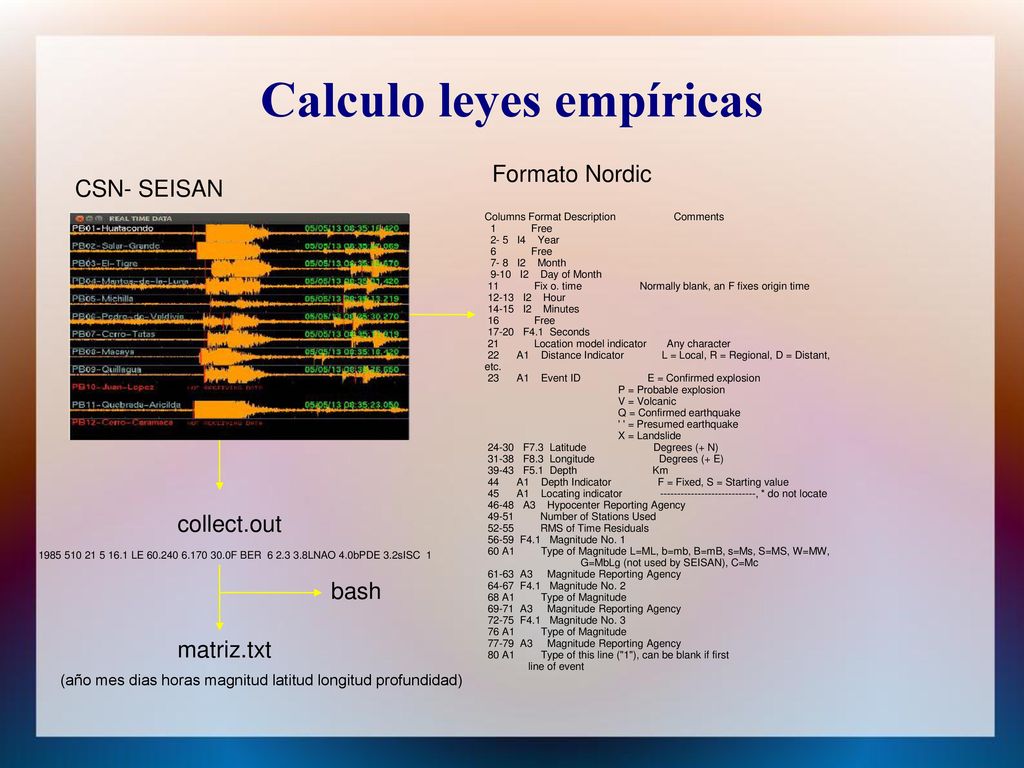

8 Calculo leyes empíricas
Formato Nordic CSN- SEISAN Columns Format Description Comments Free I4 Year Free I2 Month I2 Day of Month Fix o. time Normally blank, an F fixes origin time I2 Hour I2 Minutes Free F4.1 Seconds Location model indicator Any character A1 Distance Indicator L = Local, R = Regional, D = Distant, etc. A1 Event ID E = Confirmed explosion P = Probable explosion V = Volcanic Q = Confirmed earthquake ' ' = Presumed earthquake X = Landslide F7.3 Latitude Degrees (+ N) F8.3 Longitude Degrees (+ E) F5.1 Depth Km A1 Depth Indicator F = Fixed, S = Starting value A1 Locating indicator , * do not locate A3 Hypocenter Reporting Agency Number of Stations Used RMS of Time Residuals F4.1 Magnitude No. 1 60 A Type of Magnitude L=ML, b=mb, B=mB, s=Ms, S=MS, W=MW, G=MbLg (not used by SEISAN), C=Mc A3 Magnitude Reporting Agency F4.1 Magnitude No. 2 68 A Type of Magnitude A3 Magnitude Reporting Agency F4.1 Magnitude No. 3 76 A Type of Magnitude A3 Magnitude Reporting Agency 80 A Type of this line ("1"), can be blank if first line of event collect.out LE F BER LNAO 4.0bPDE 3.2sISC 1 bash matriz.txt (año mes dias horas magnitud latitud longitud profundidad)

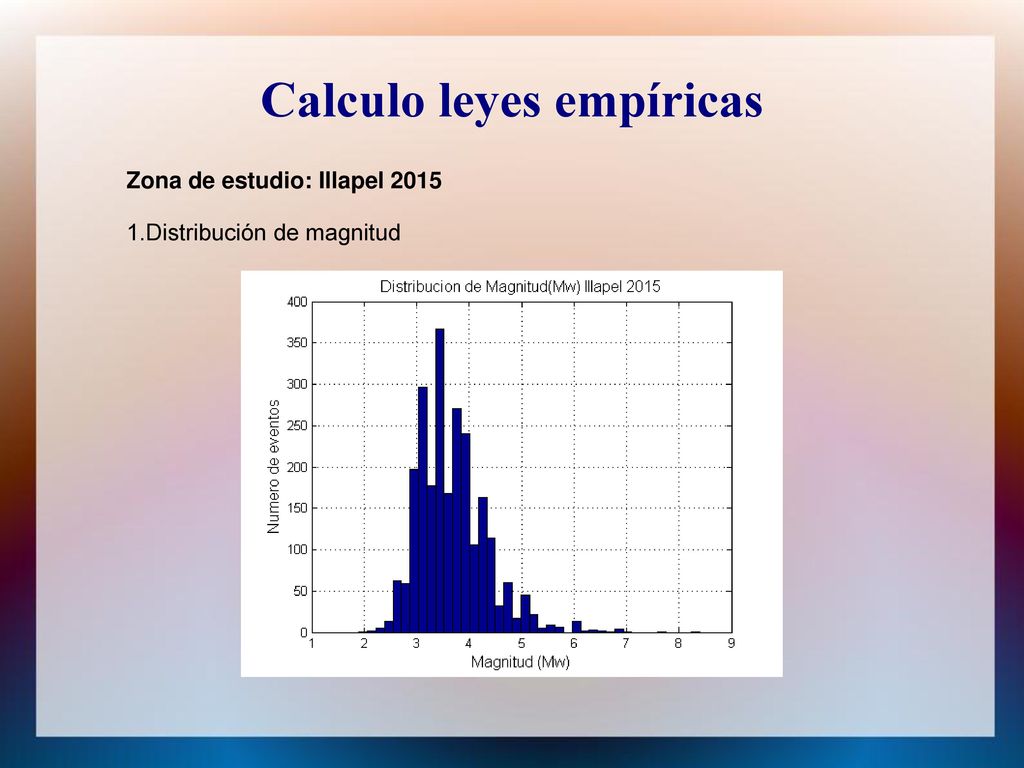

9 Calculo leyes empíricas
Zona de estudio: Illapel 2015 1.Distribución de magnitud

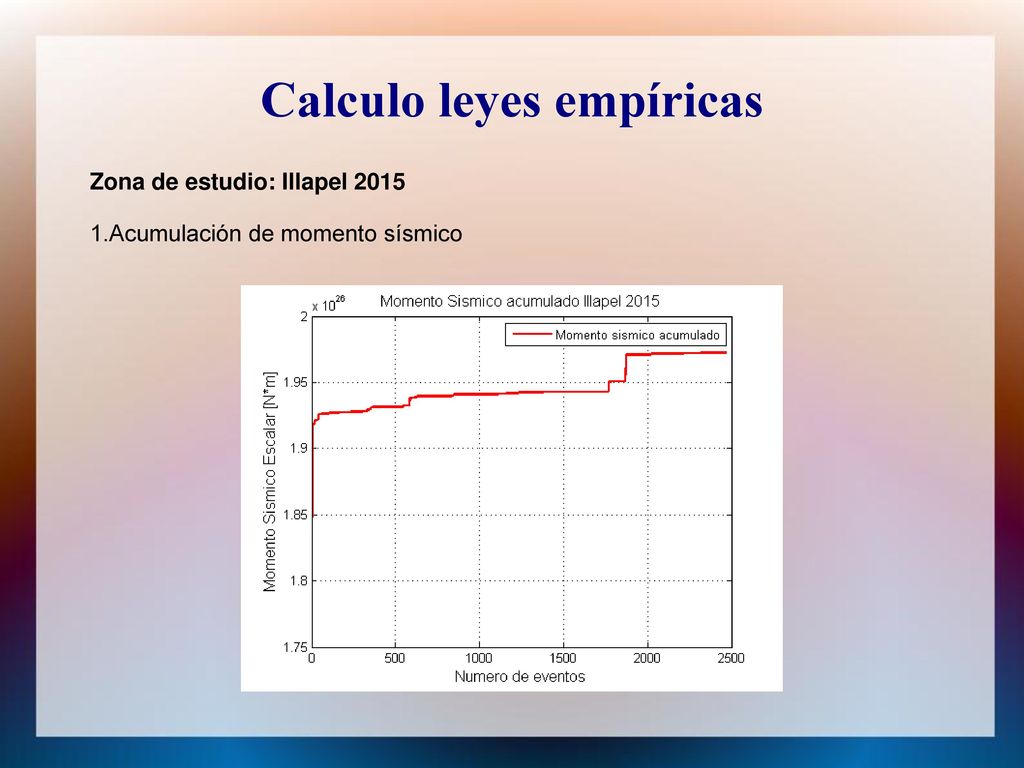

10 Calculo leyes empíricas
Zona de estudio: Illapel 2015 1.Acumulación de momento sísmico

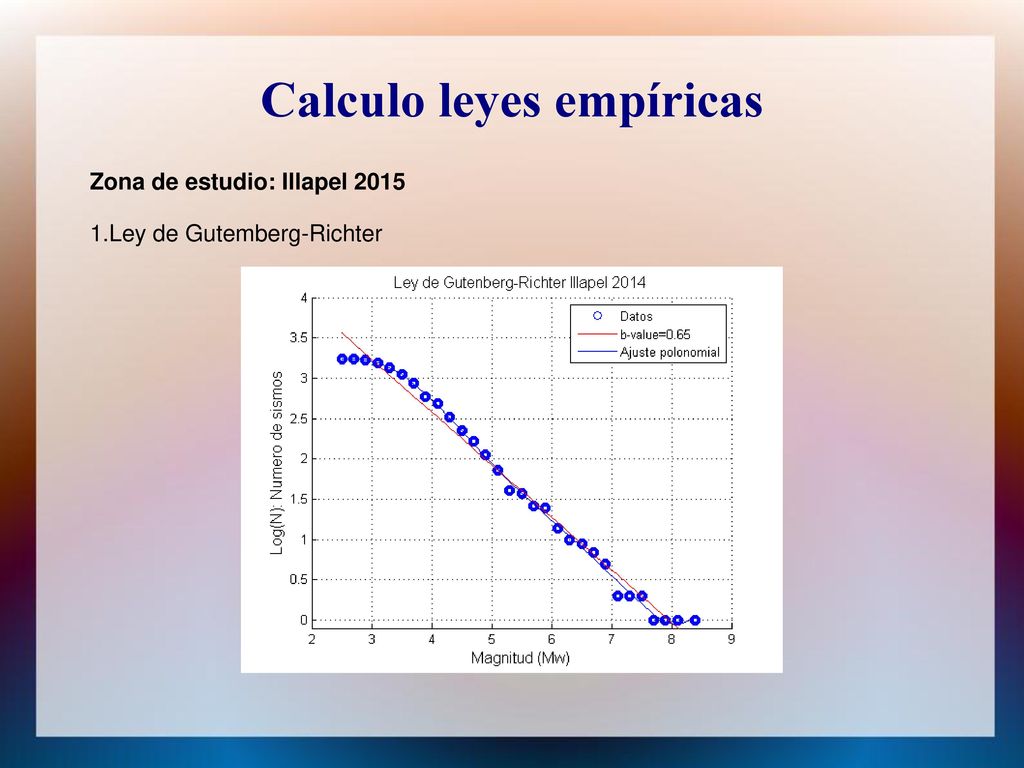

11 Calculo leyes empíricas
Zona de estudio: Illapel 2015 1.Ley de Gutemberg-Richter

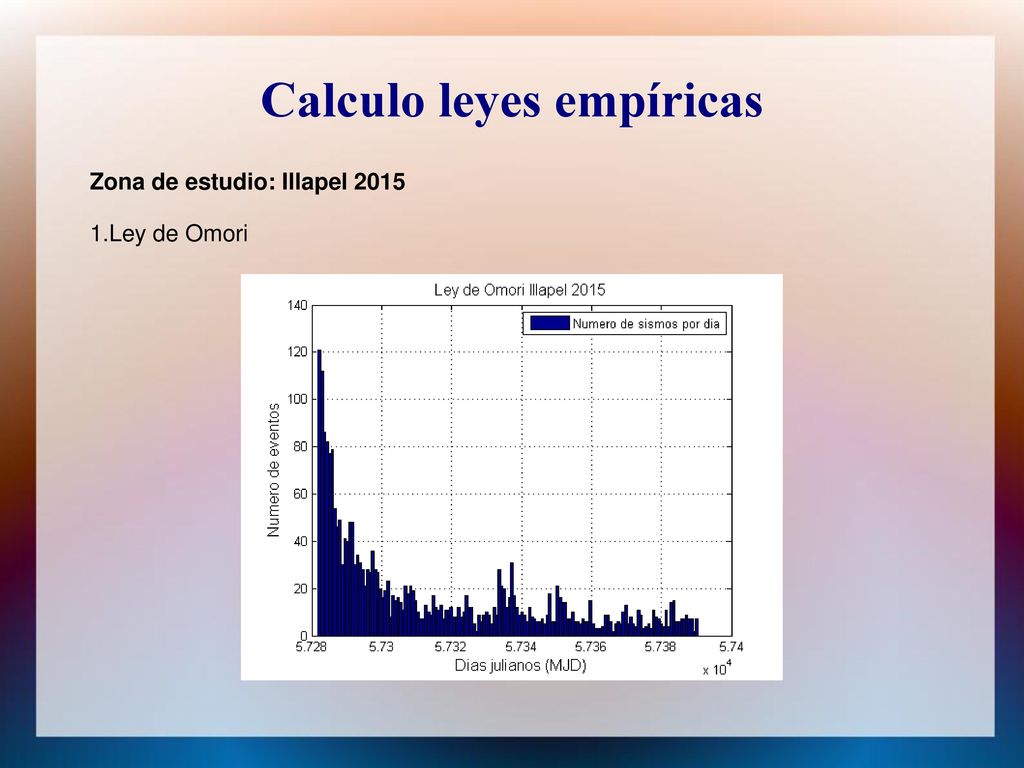

12 Calculo leyes empíricas
Zona de estudio: Illapel 2015 1.Ley de Omori

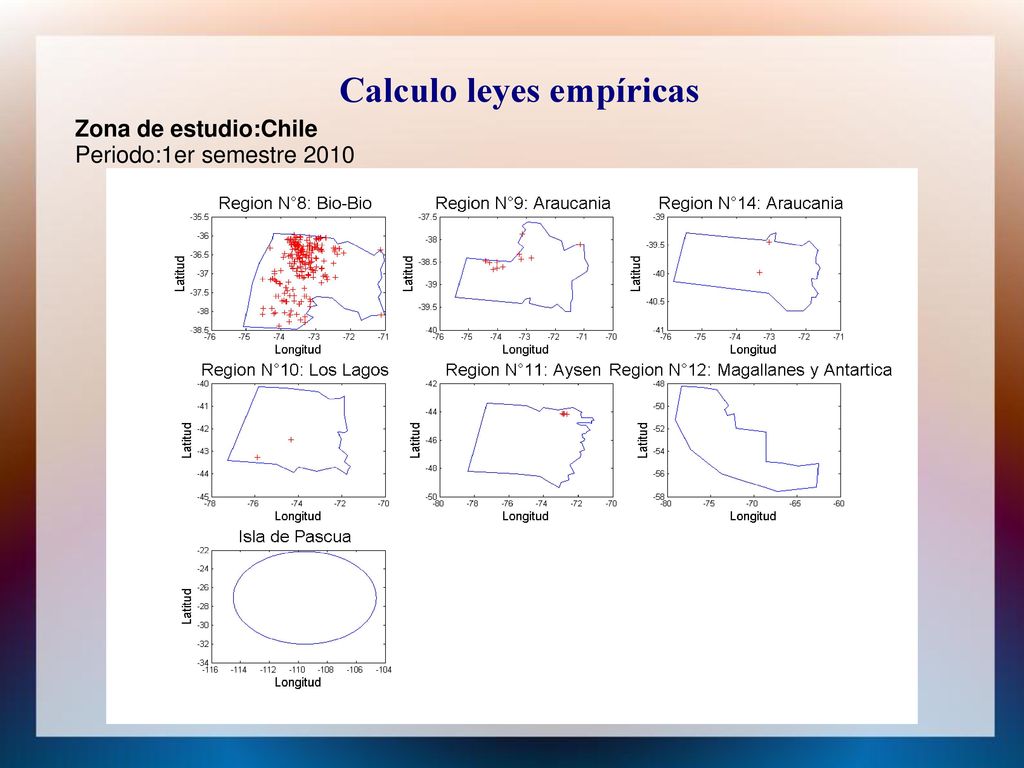

13 Calculo leyes empíricas
Zona de estudio: Chile Periodo:1er semestre 2010

14 Calculo leyes empíricas
Zona de estudio:Chile Periodo:1er semestre 2010

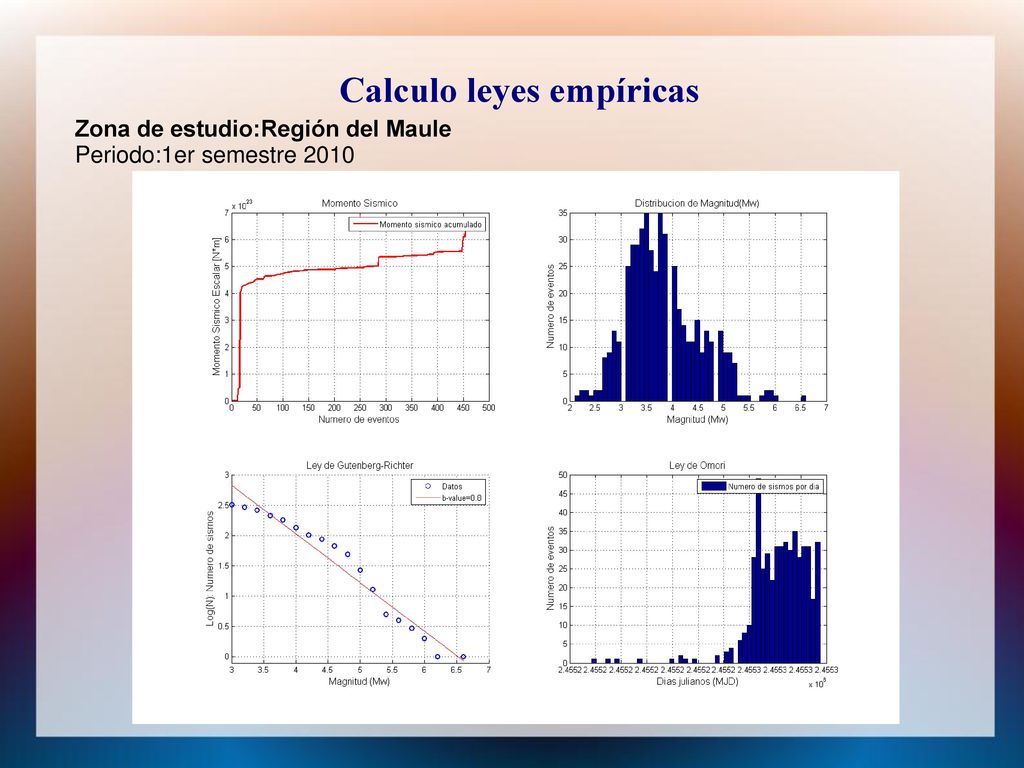

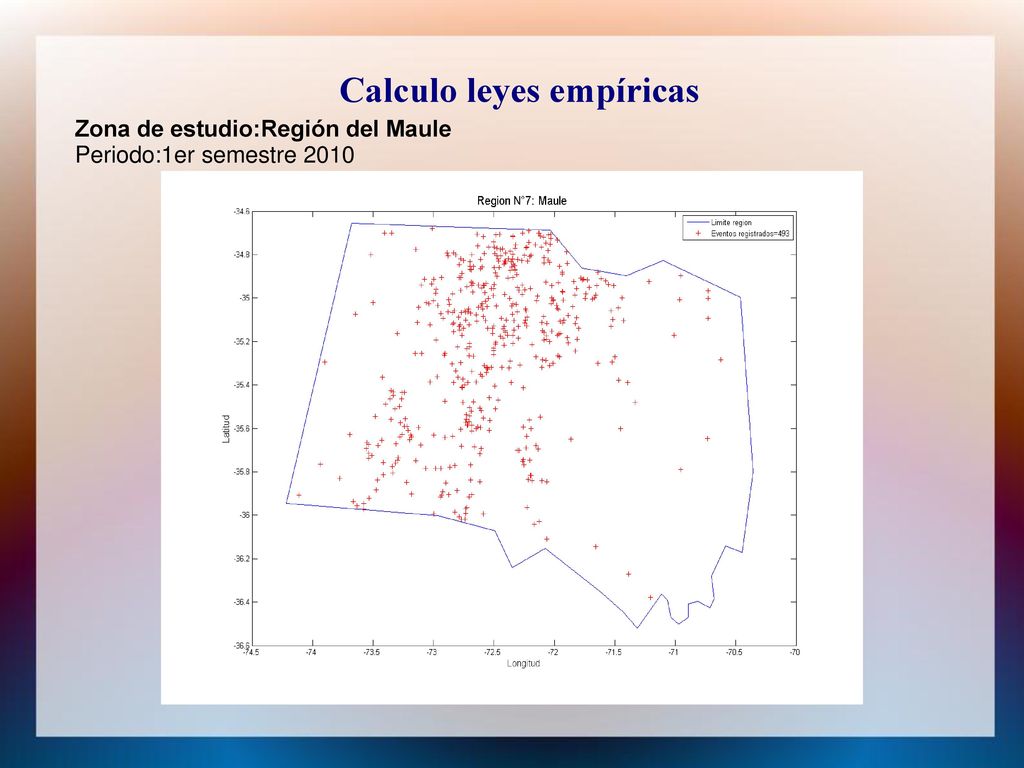

15 Calculo leyes empíricas
Zona de estudio:Región del Maule Periodo:1er semestre 2010

16 Calculo leyes empíricas
Zona de estudio:Región del Maule Periodo:1er semestre 2010

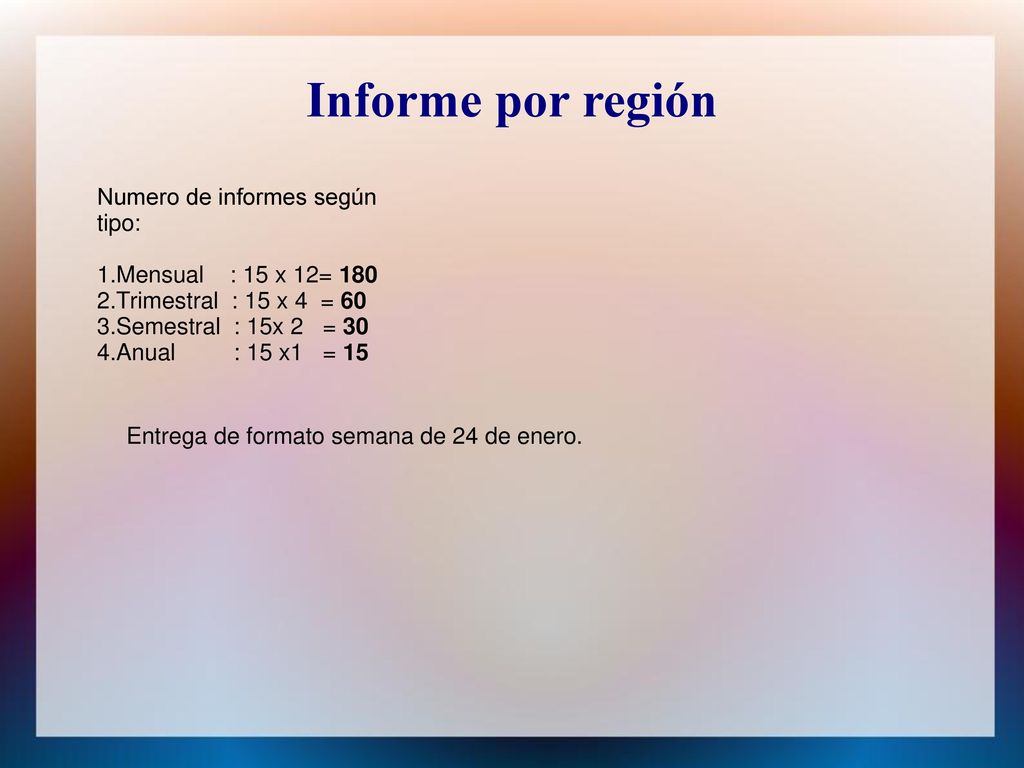

17 Informe por región Numero de informes según tipo:
1.Mensual : 15 x 12= 180 2.Trimestral : 15 x 4 = 60 3.Semestral : 15x 2 = 30 4.Anual : 15 x1 = 15 Entrega de formato semana de 24 de enero.
