1. El siguiente diagrama unifilar consiste de un sistema trifásico con dos cargas en paralelo. El generador G conectado en estrella produce un voltaje de línea a línea de 480 Volts. La carga 1 está en estrella y tiene una impedancia de fase de 2.5 < 36.87° Ω y la carga 2 está conectada en delta y tiene una impedancia trifásica de 18 < -20° Ω. C1 G C2 Calcule : a.) P y Q trifásico que se suministra a cada carga (C1 y C2) b.) La potencia activa, reactiva y aparente suministradas por el generador c.) El factor de potencia del sistema (indicar si queda en atraso o adelanto) 2. En función de la siguiente red y los datos que se detallan a continuación, encontrar : a. E1 y E2 b. I1 e I2 I1 I2 a = 4 r1 x1 + V1 E1 E2 Zc Datos: Vi = 120 < 0º Vrms Zc = 2 + j1  r1 = 18  X1 = - j 4 

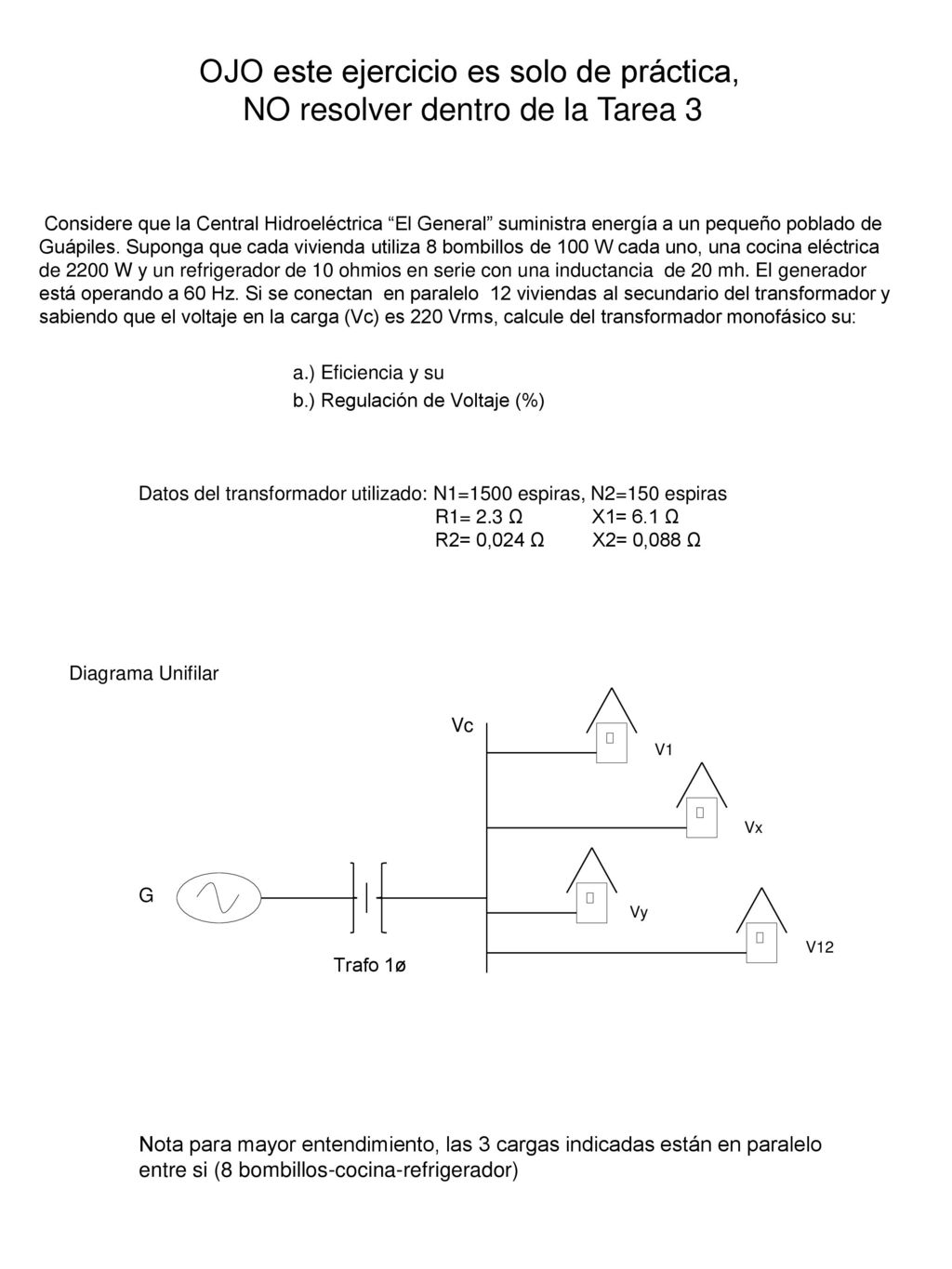

2 OJO este ejercicio es solo de práctica,
