MANIFESTACIONES DE LA DINÁMICA LITOSFÉRICA

Presentación del tema: "MANIFESTACIONES DE LA DINÁMICA LITOSFÉRICA"— Transcripción de la presentación:

1 MANIFESTACIONES DE LA DINÁMICA LITOSFÉRICA

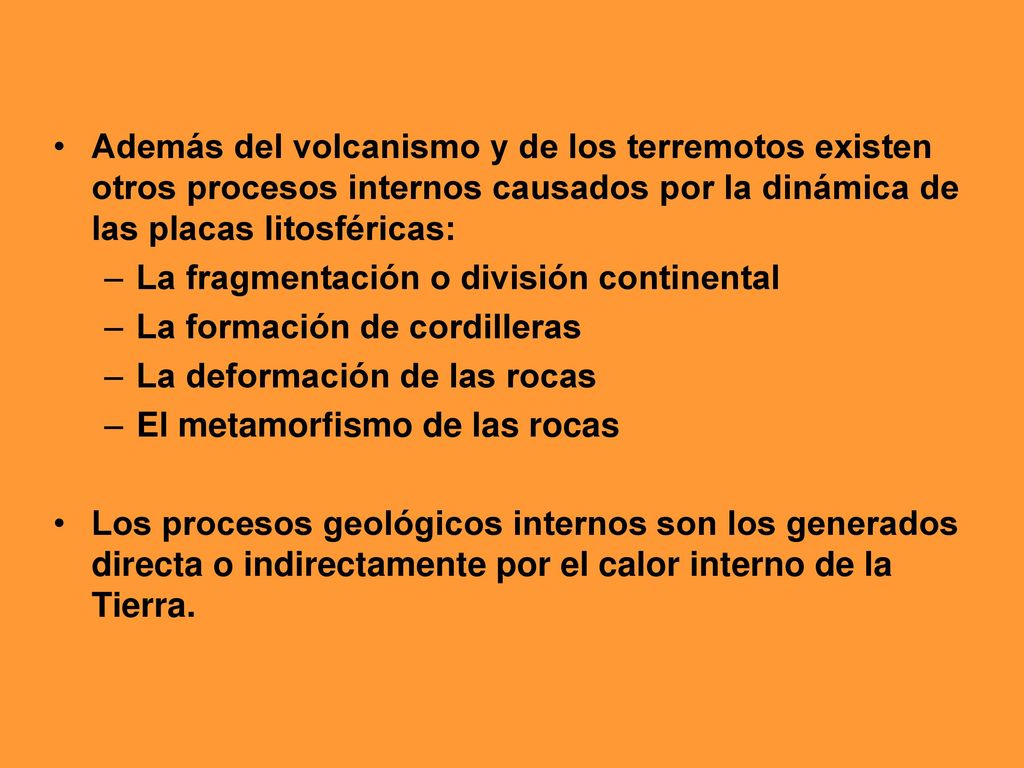

2 Además del volcanismo y de los terremotos existen otros procesos internos causados por la dinámica de las placas litosféricas: La fragmentación o división continental La formación de cordilleras La deformación de las rocas El metamorfismo de las rocas Los procesos geológicos internos son los generados directa o indirectamente por el calor interno de la Tierra.

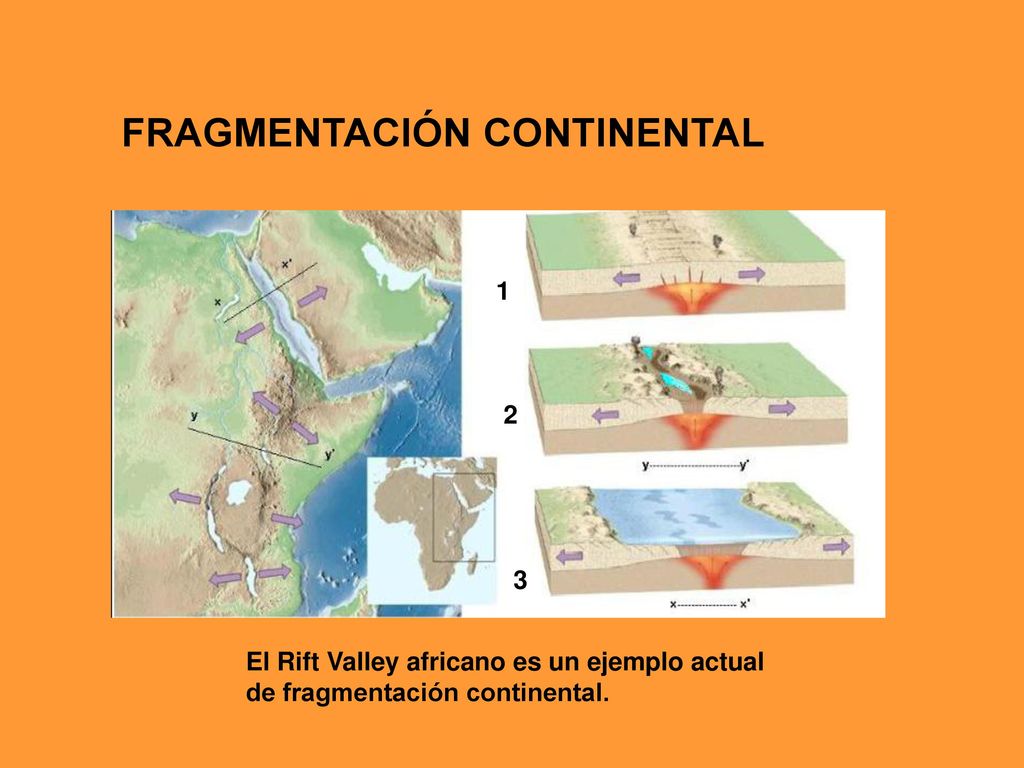

3 FRAGMENTACIÓN CONTINENTAL
1 2 3 El Rift Valley africano es un ejemplo actual de fragmentación continental.

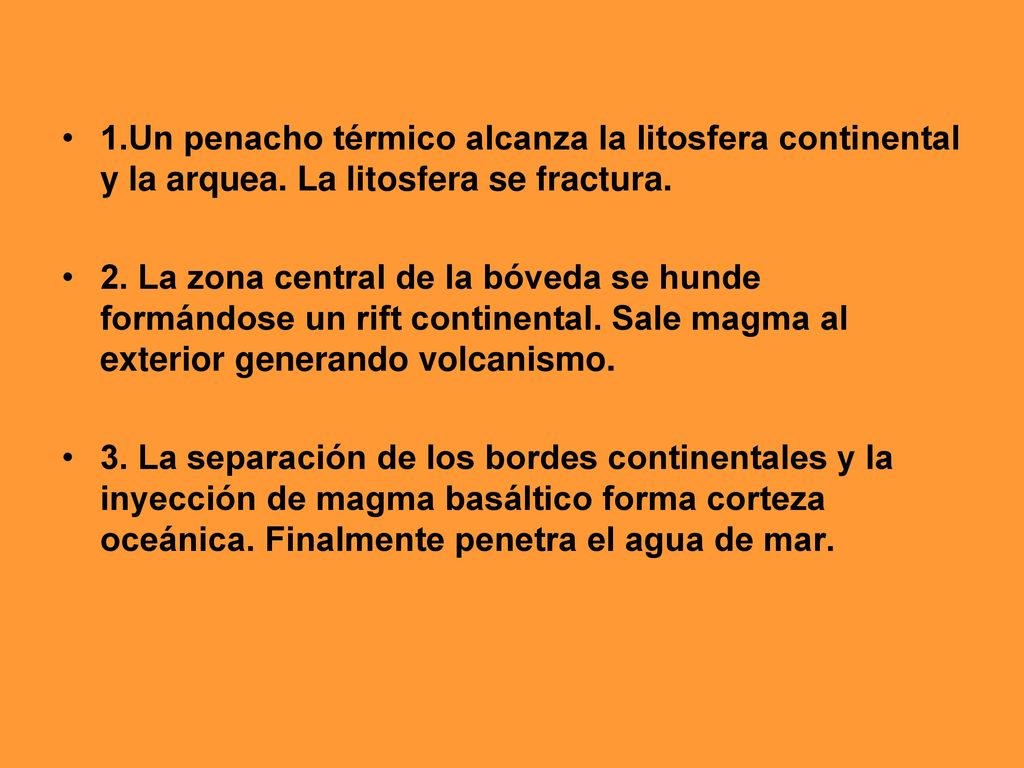

4 1. Un penacho térmico alcanza la litosfera continental y la arquea
1.Un penacho térmico alcanza la litosfera continental y la arquea. La litosfera se fractura. 2. La zona central de la bóveda se hunde formándose un rift continental. Sale magma al exterior generando volcanismo. 3. La separación de los bordes continentales y la inyección de magma basáltico forma corteza oceánica. Finalmente penetra el agua de mar.

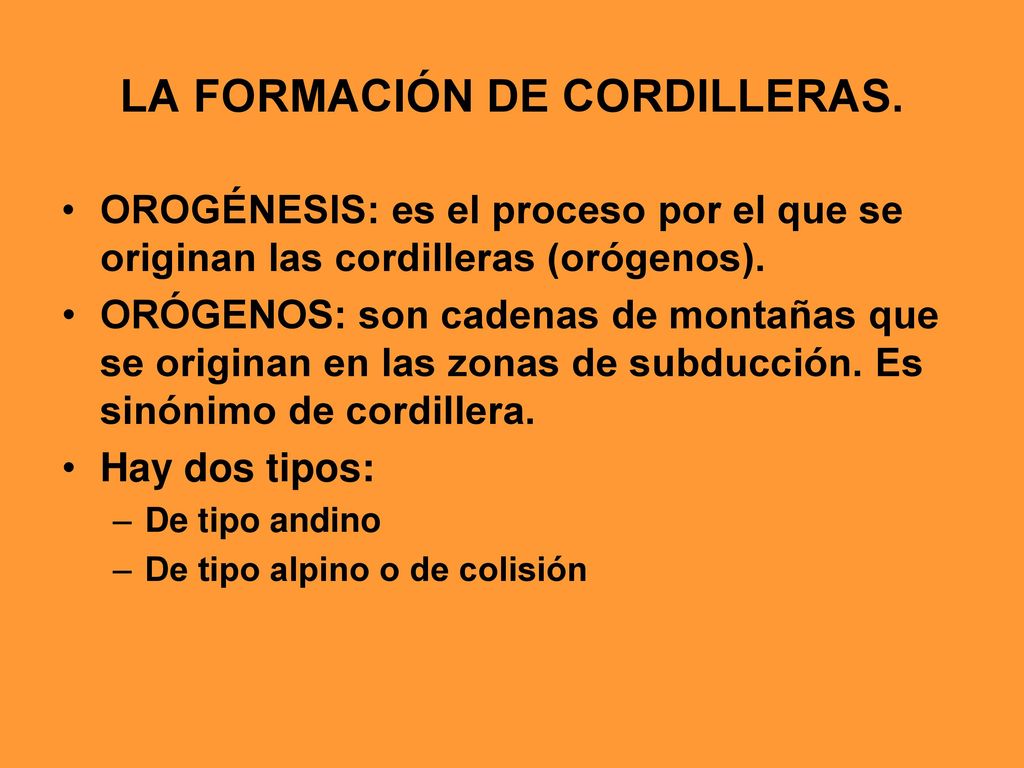

5 LA FORMACIÓN DE CORDILLERAS.
OROGÉNESIS: es el proceso por el que se originan las cordilleras (orógenos). ORÓGENOS: son cadenas de montañas que se originan en las zonas de subducción. Es sinónimo de cordillera. Hay dos tipos: De tipo andino De tipo alpino o de colisión

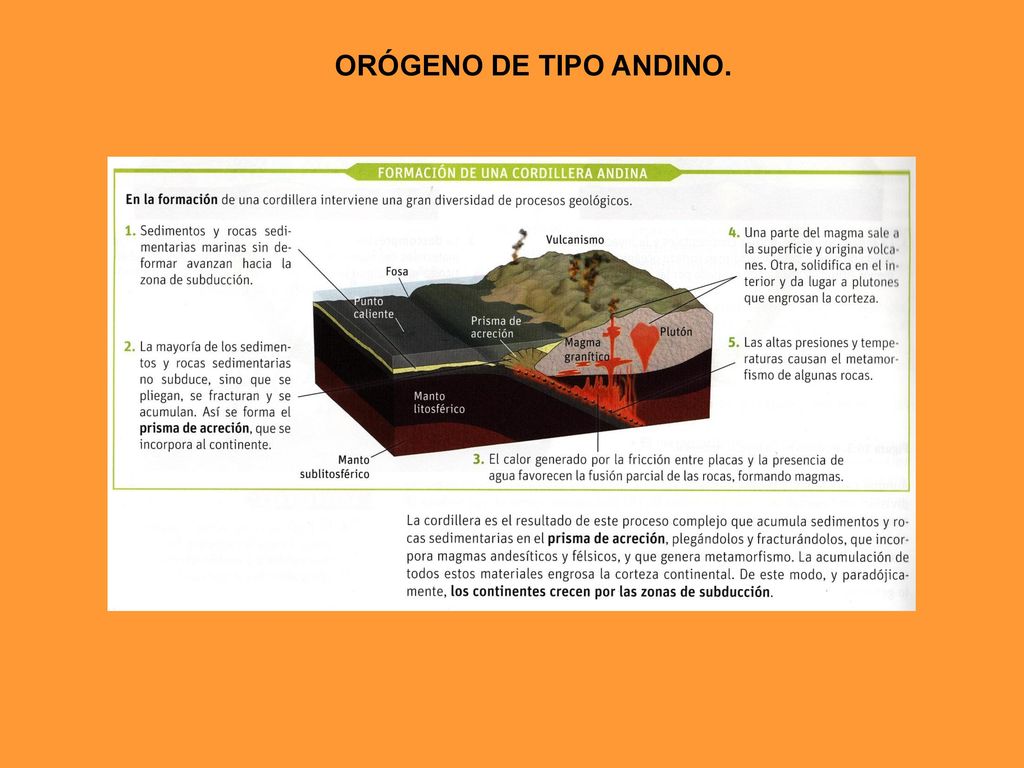

6 ORÓGENO DE TIPO ANDINO.

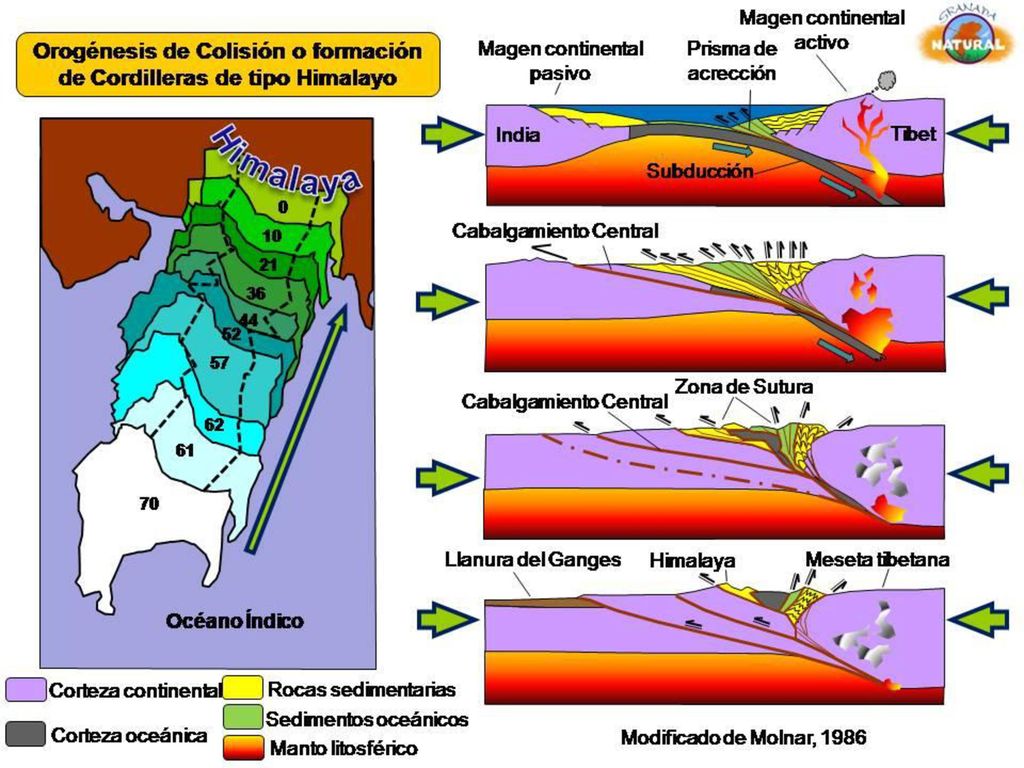

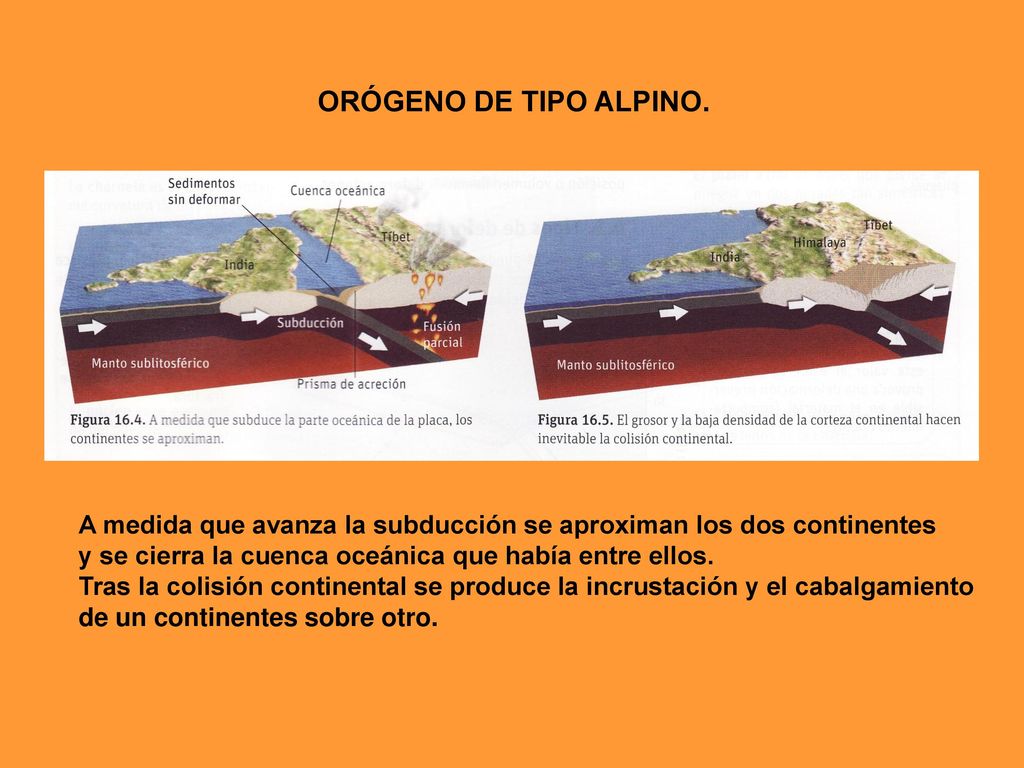

7 ORÓGENO DE TIPO ALPINO. A medida que avanza la subducción se aproximan los dos continentes y se cierra la cuenca oceánica que había entre ellos. Tras la colisión continental se produce la incrustación y el cabalgamiento de un continentes sobre otro.

8

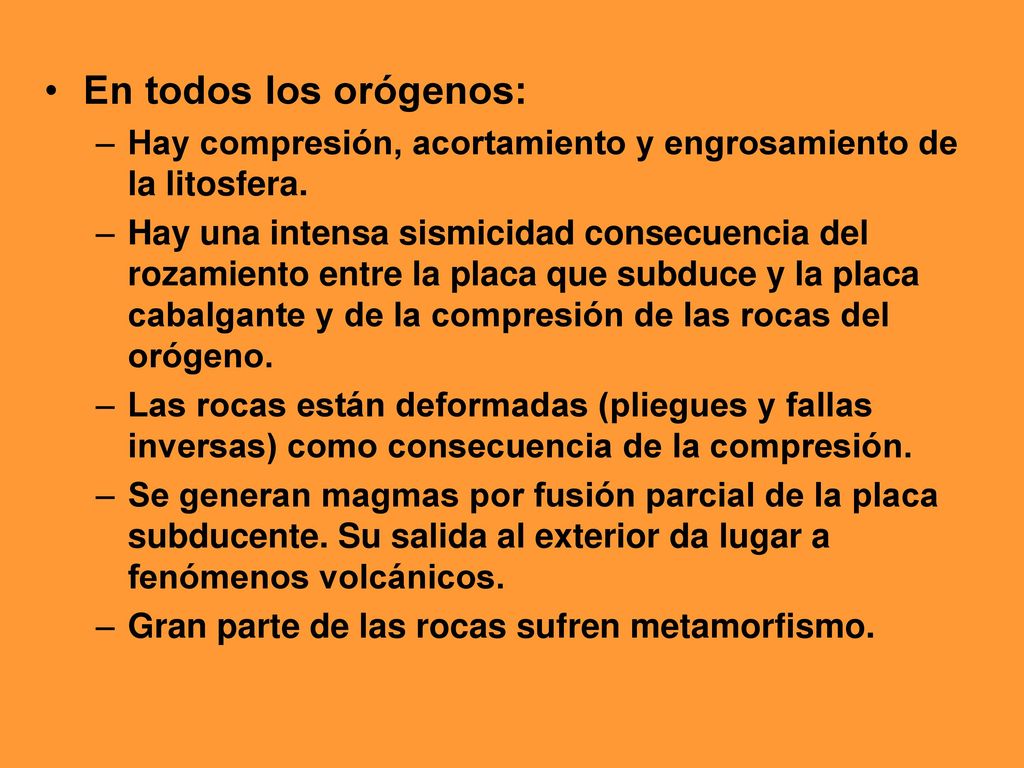

9 En todos los orógenos: Hay compresión, acortamiento y engrosamiento de la litosfera. Hay una intensa sismicidad consecuencia del rozamiento entre la placa que subduce y la placa cabalgante y de la compresión de las rocas del orógeno. Las rocas están deformadas (pliegues y fallas inversas) como consecuencia de la compresión. Se generan magmas por fusión parcial de la placa subducente. Su salida al exterior da lugar a fenómenos volcánicos. Gran parte de las rocas sufren metamorfismo.

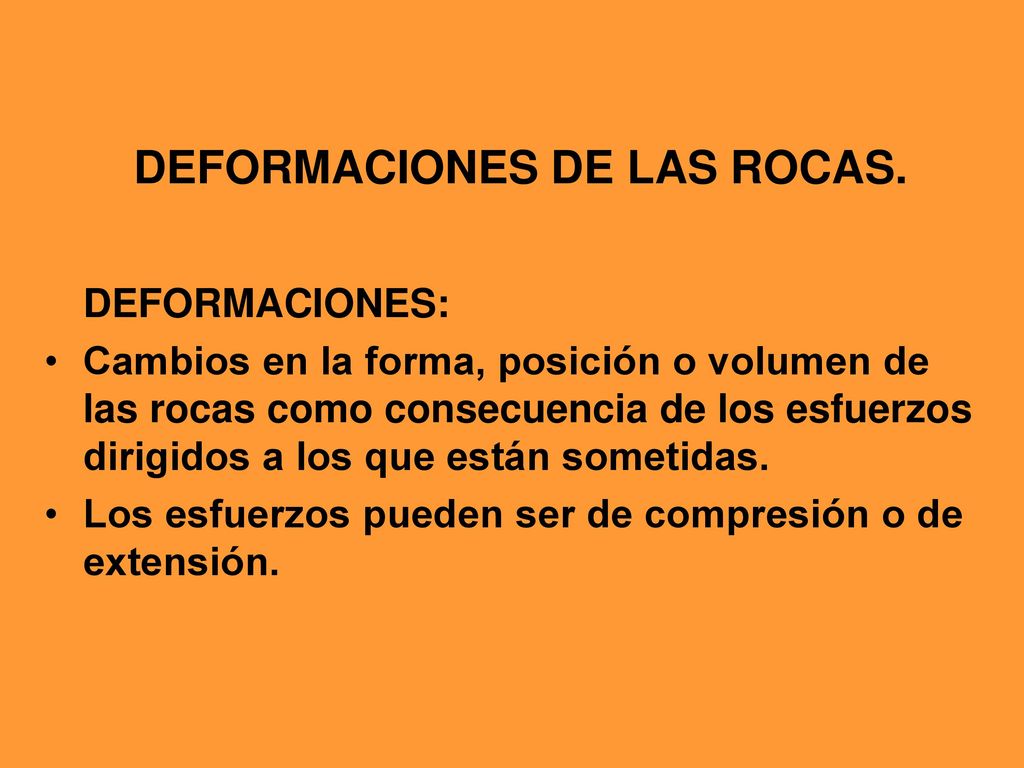

10 DEFORMACIONES DE LAS ROCAS.
Cambios en la forma, posición o volumen de las rocas como consecuencia de los esfuerzos dirigidos a los que están sometidas. Los esfuerzos pueden ser de compresión o de extensión.

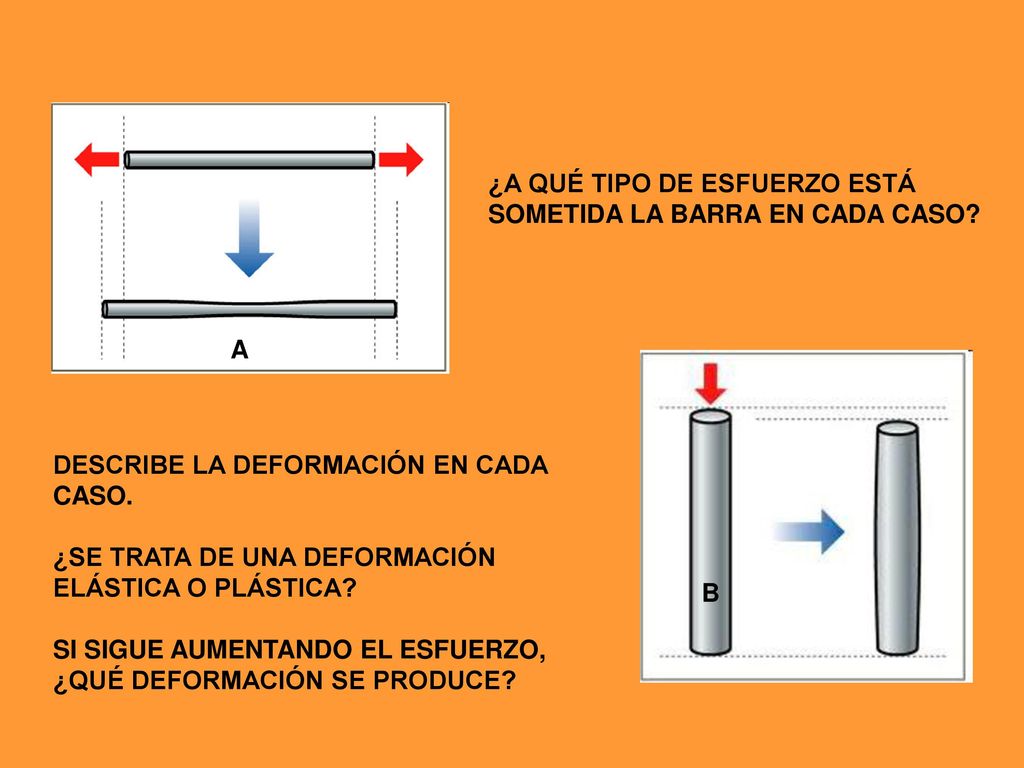

11 ¿A QUÉ TIPO DE ESFUERZO ESTÁ
SOMETIDA LA BARRA EN CADA CASO? A DESCRIBE LA DEFORMACIÓN EN CADA CASO. ¿SE TRATA DE UNA DEFORMACIÓN ELÁSTICA O PLÁSTICA? SI SIGUE AUMENTANDO EL ESFUERZO, ¿QUÉ DEFORMACIÓN SE PRODUCE? B

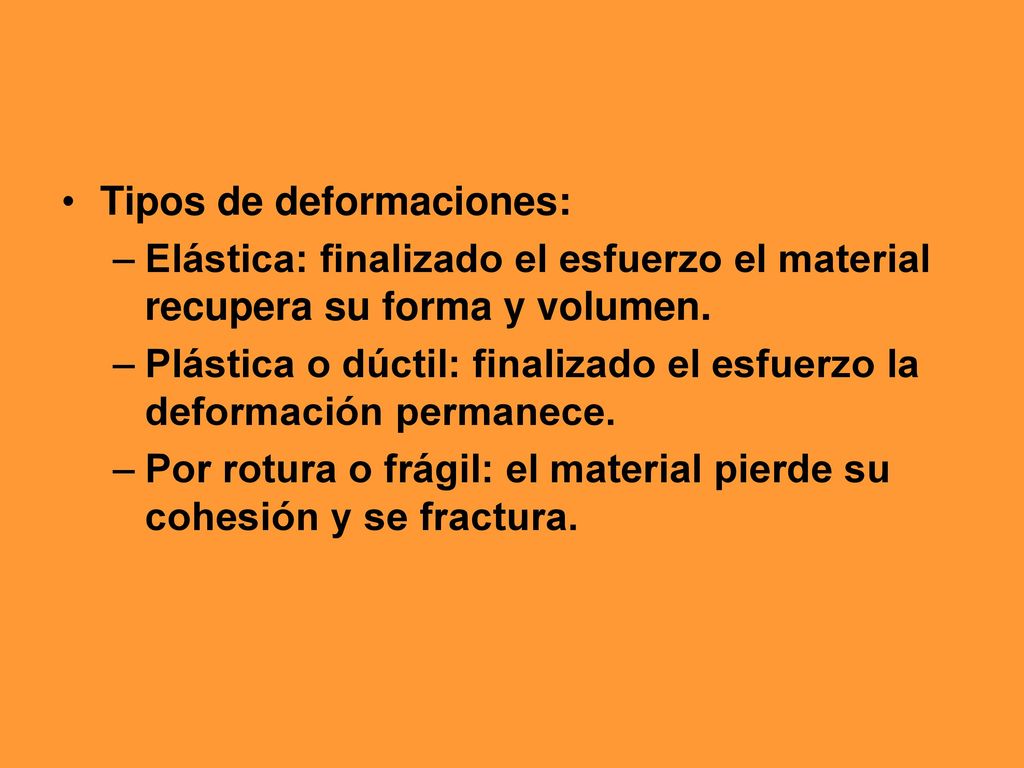

12 Tipos de deformaciones:
Elástica: finalizado el esfuerzo el material recupera su forma y volumen. Plástica o dúctil: finalizado el esfuerzo la deformación permanece. Por rotura o frágil: el material pierde su cohesión y se fractura.

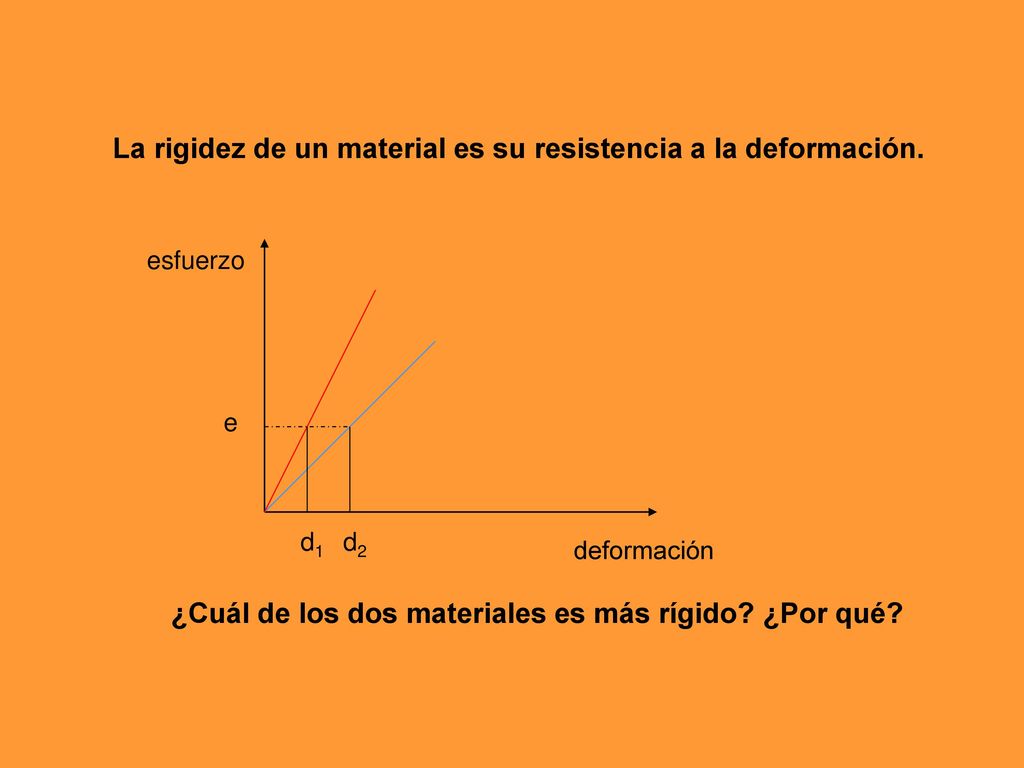

13 La rigidez de un material es su resistencia a la deformación.
esfuerzo e d1 d2 deformación ¿Cuál de los dos materiales es más rígido? ¿Por qué?

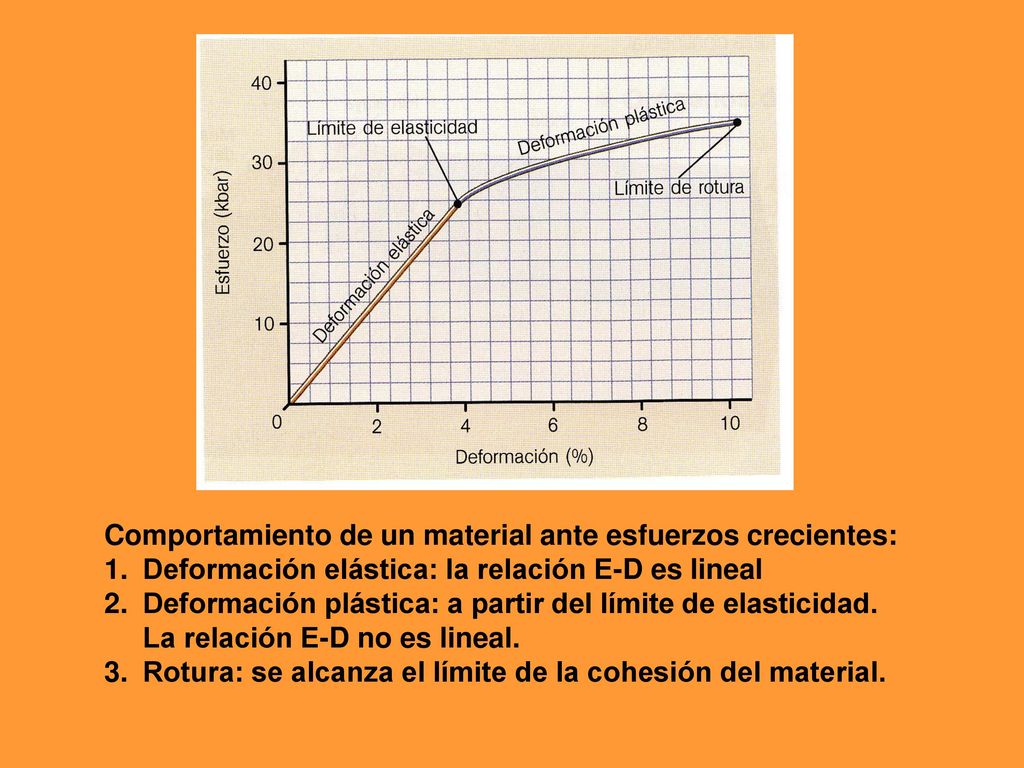

14 Comportamiento de un material ante esfuerzos crecientes:
Deformación elástica: la relación E-D es lineal Deformación plástica: a partir del límite de elasticidad. La relación E-D no es lineal. Rotura: se alcanza el límite de la cohesión del material.

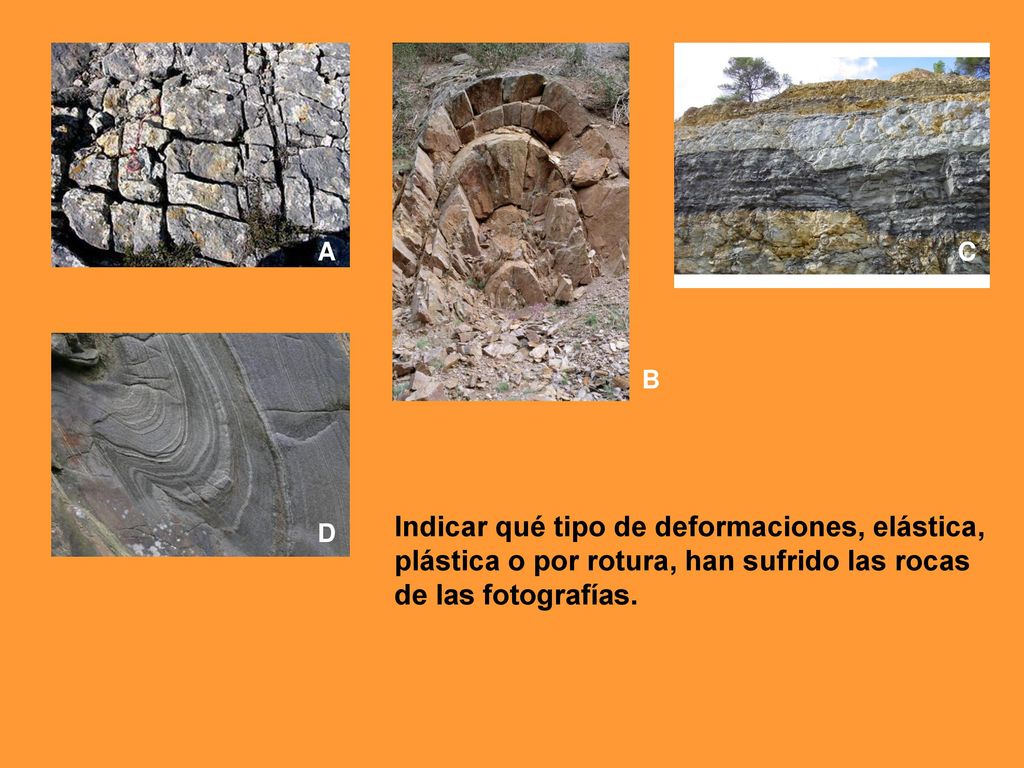

15 Indicar qué tipo de deformaciones, elástica,
B Indicar qué tipo de deformaciones, elástica, plástica o por rotura, han sufrido las rocas de las fotografías. D

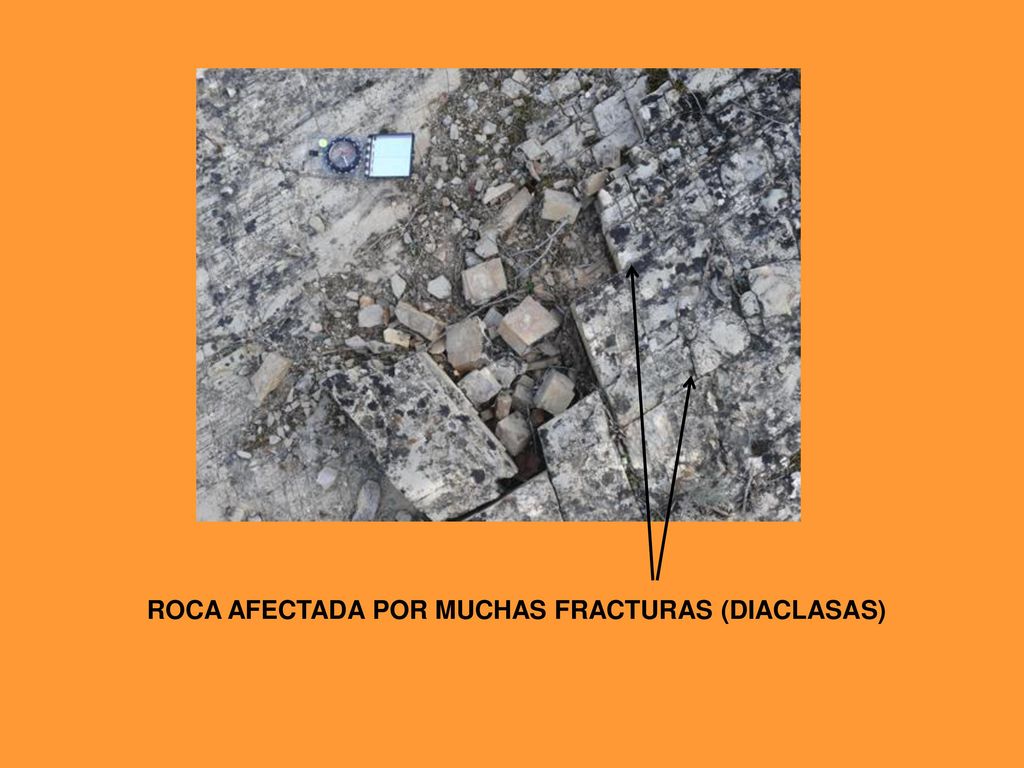

16 ROCA AFECTADA POR MUCHAS FRACTURAS (DIACLASAS)

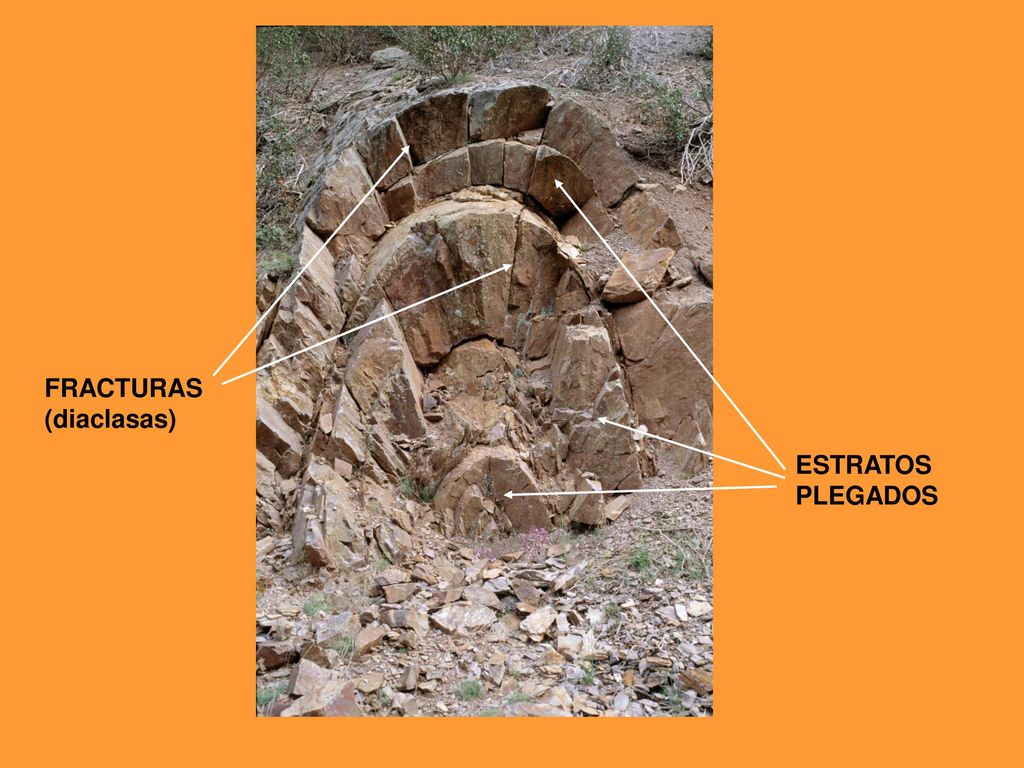

17 FRACTURAS (diaclasas) ESTRATOS PLEGADOS

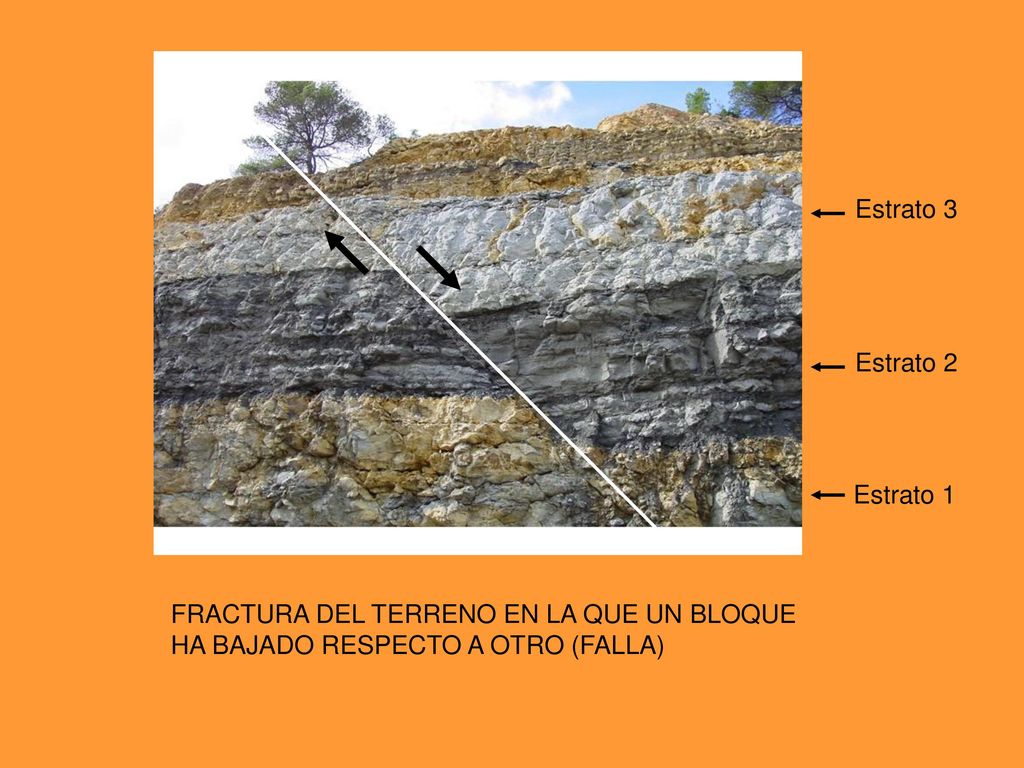

18 Estrato 3 Estrato 2 Estrato 1 FRACTURA DEL TERRENO EN LA QUE UN BLOQUE HA BAJADO RESPECTO A OTRO (FALLA)

19 LÁMINAS DE ROCA PLEGADAS

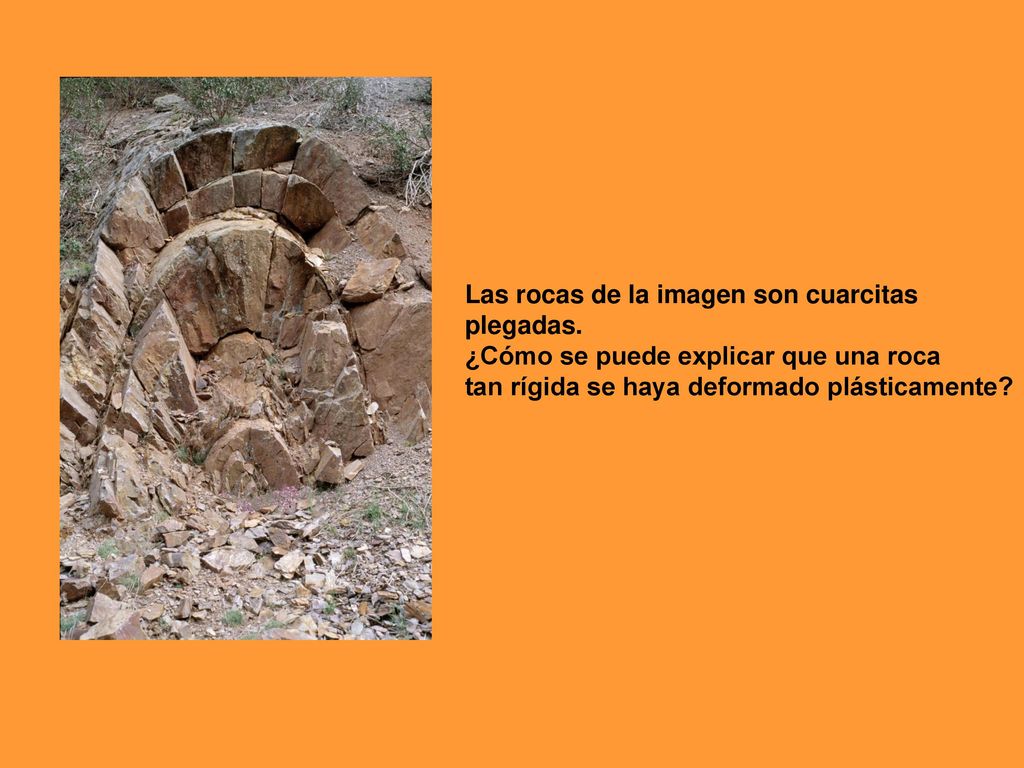

20 Las rocas de la imagen son cuarcitas
plegadas. ¿Cómo se puede explicar que una roca tan rígida se haya deformado plásticamente?

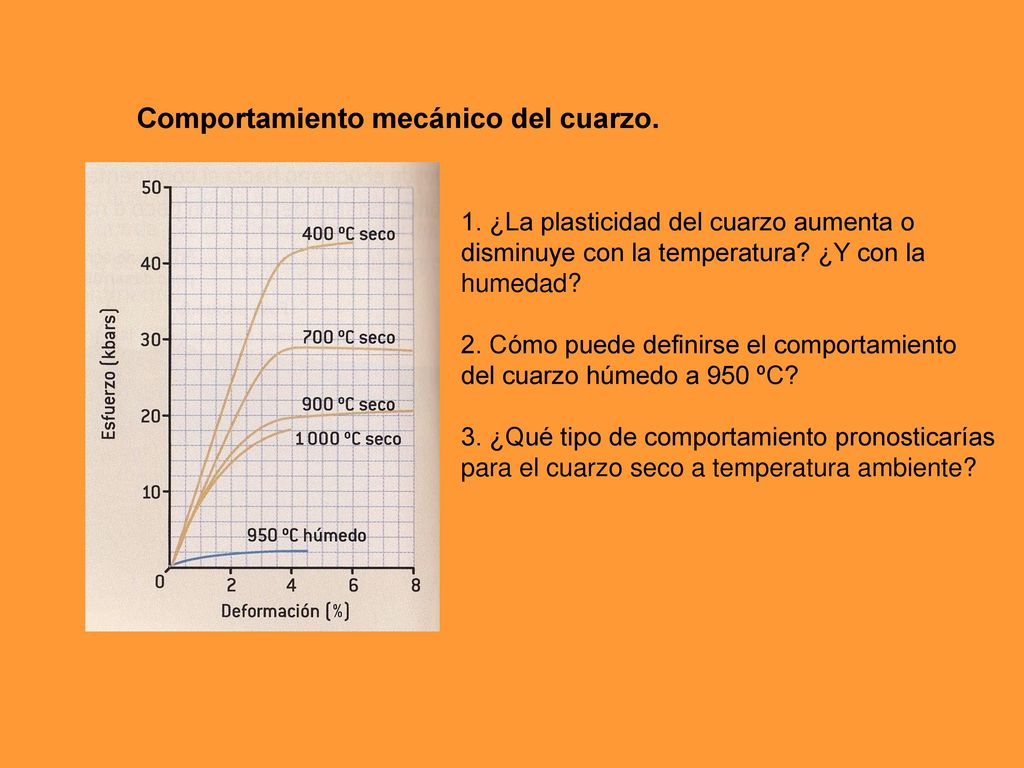

21 Comportamiento mecánico del cuarzo.
1. ¿La plasticidad del cuarzo aumenta o disminuye con la temperatura? ¿Y con la humedad? 2. Cómo puede definirse el comportamiento del cuarzo húmedo a 950 ºC? 3. ¿Qué tipo de comportamiento pronosticarías para el cuarzo seco a temperatura ambiente?

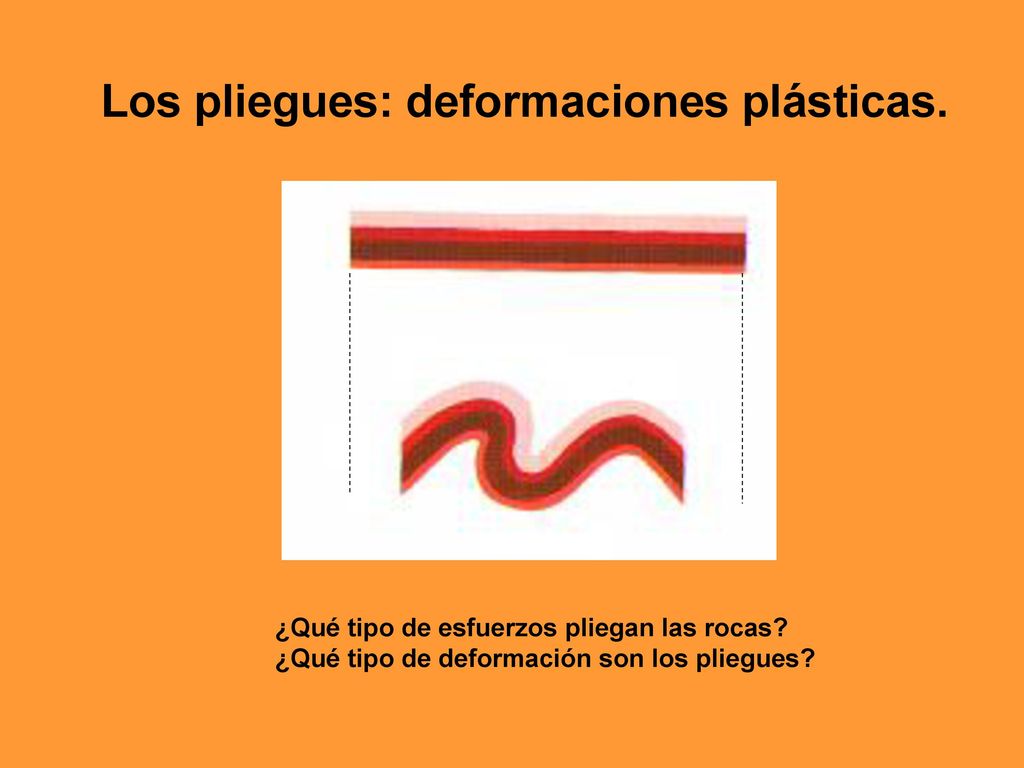

22 Los pliegues: deformaciones plásticas.
¿Qué tipo de esfuerzos pliegan las rocas? ¿Qué tipo de deformación son los pliegues?

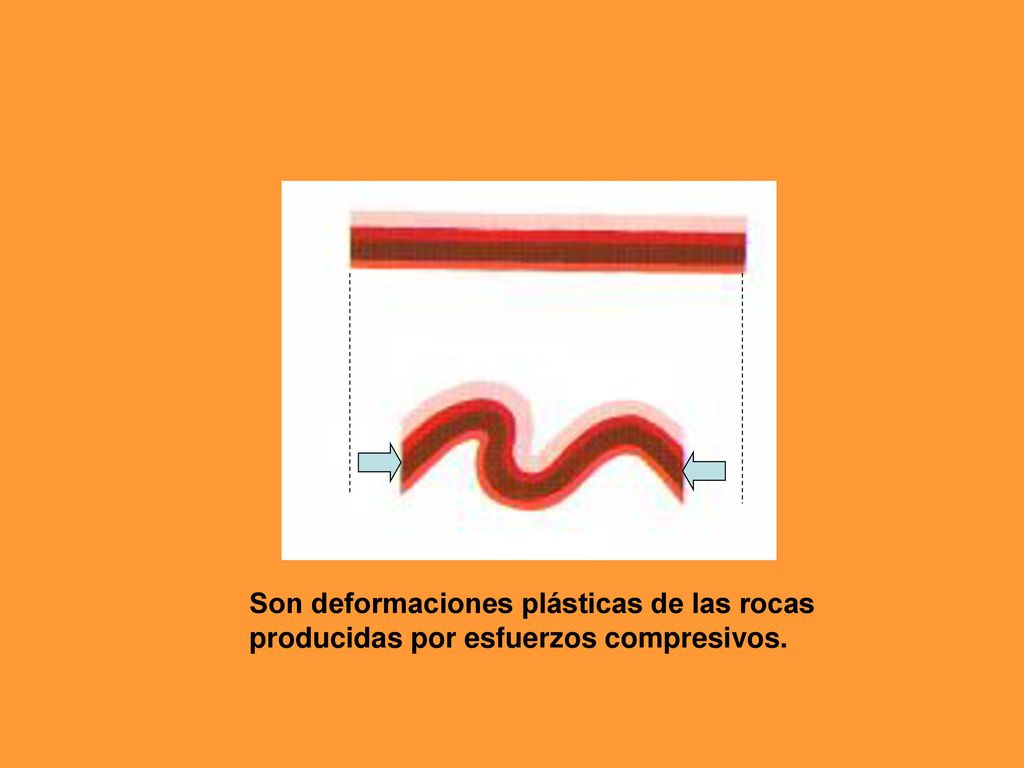

23 Son deformaciones plásticas de las rocas
producidas por esfuerzos compresivos.

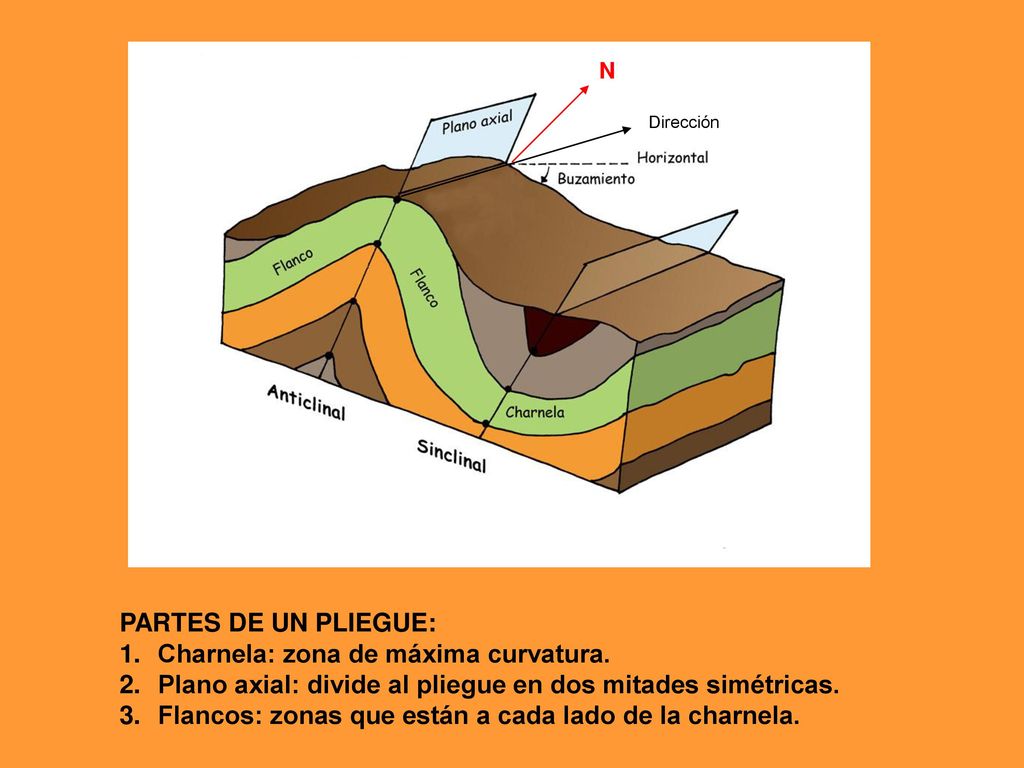

24 Charnela: zona de máxima curvatura.
Dirección N PARTES DE UN PLIEGUE: Charnela: zona de máxima curvatura. Plano axial: divide al pliegue en dos mitades simétricas. Flancos: zonas que están a cada lado de la charnela.

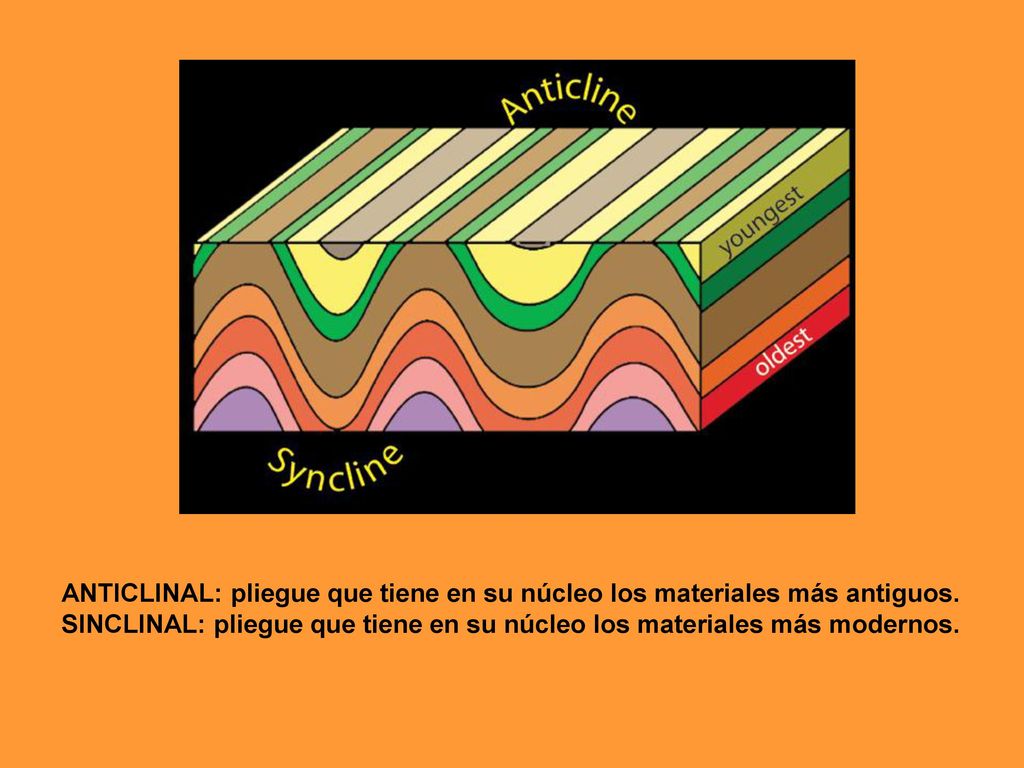

25 ANTICLINAL: pliegue que tiene en su núcleo los materiales más antiguos.
SINCLINAL: pliegue que tiene en su núcleo los materiales más modernos.

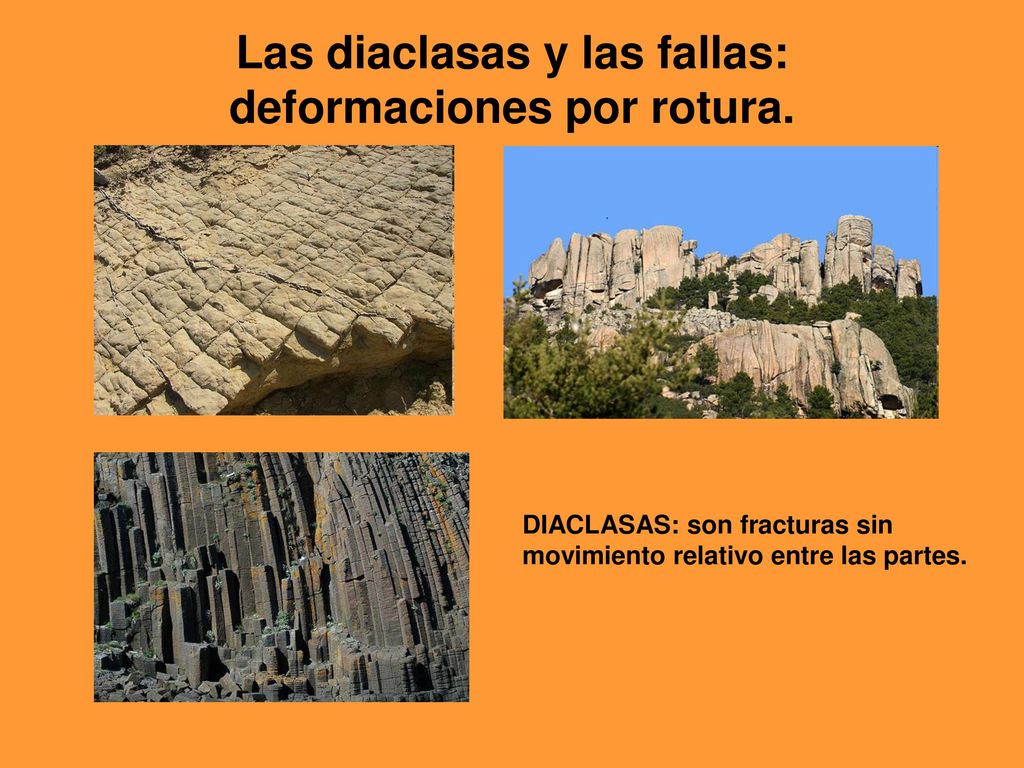

26 Las diaclasas y las fallas: deformaciones por rotura.
DIACLASAS: son fracturas sin movimiento relativo entre las partes.

27 FALLAS: son fracturas en las que se produce el desplazamiento
de un bloque con respecto a otro.

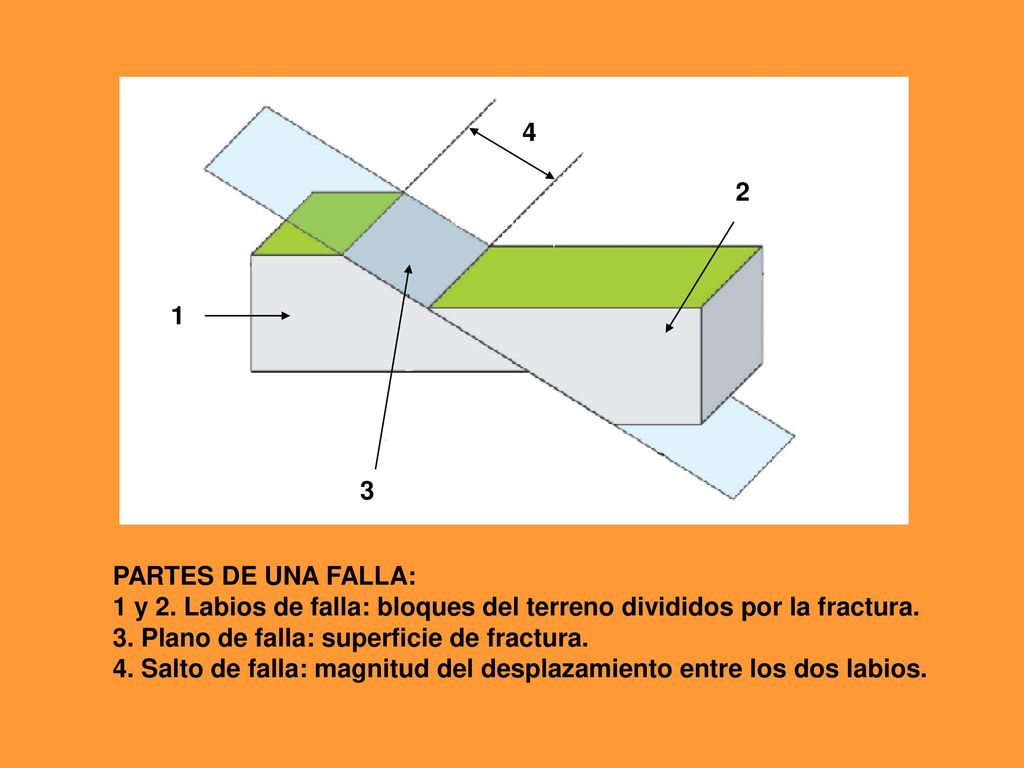

28 4 2 1 3 PARTES DE UNA FALLA: 1 y 2. Labios de falla: bloques del terreno divididos por la fractura. 3. Plano de falla: superficie de fractura. 4. Salto de falla: magnitud del desplazamiento entre los dos labios.

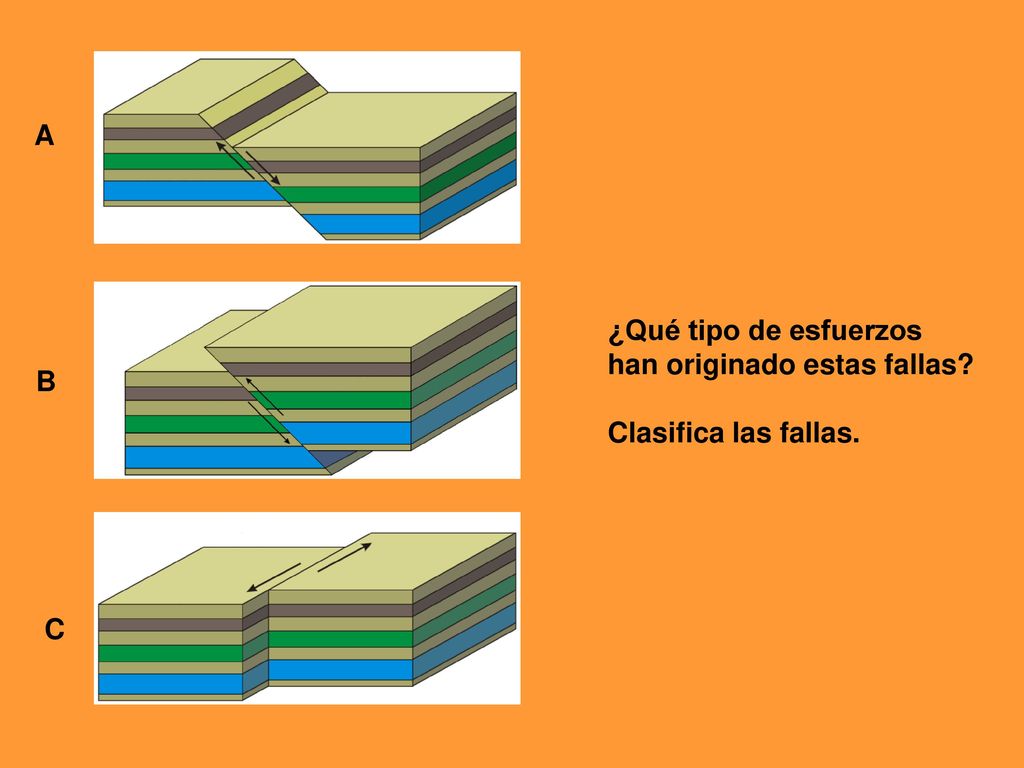

29 A ¿Qué tipo de esfuerzos han originado estas fallas? Clasifica las fallas. B C

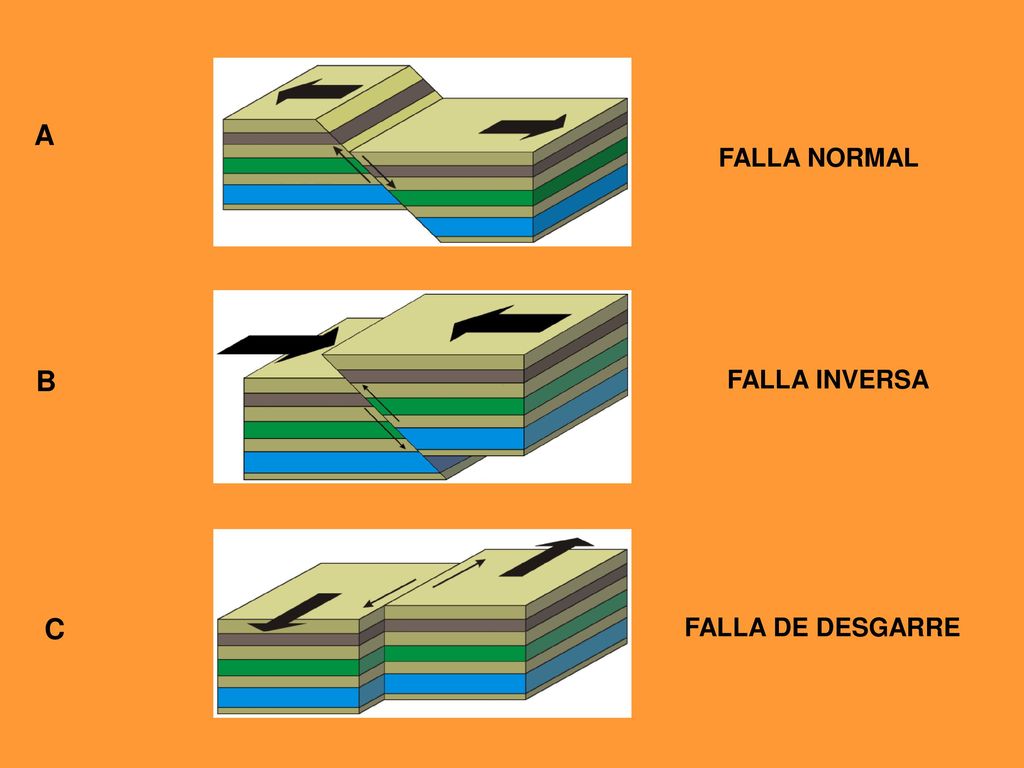

30 A FALLA NORMAL B FALLA INVERSA C FALLA DE DESGARRE

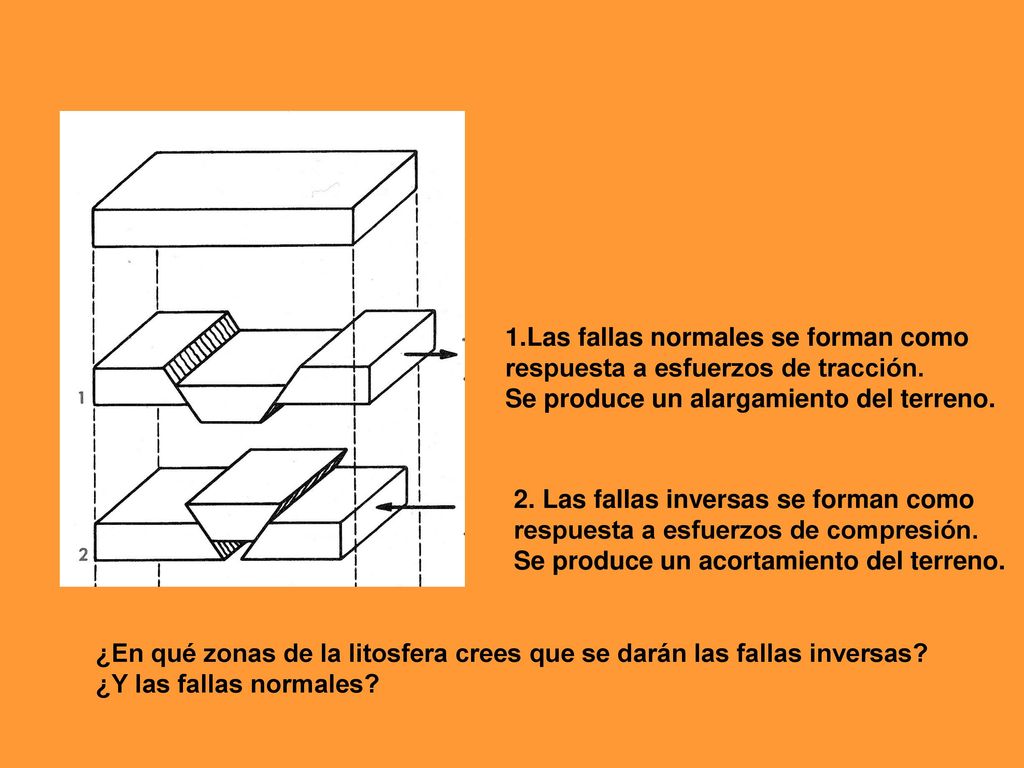

31 1.Las fallas normales se forman como
respuesta a esfuerzos de tracción. Se produce un alargamiento del terreno. 2. Las fallas inversas se forman como respuesta a esfuerzos de compresión. Se produce un acortamiento del terreno. ¿En qué zonas de la litosfera crees que se darán las fallas inversas? ¿Y las fallas normales?

32 ¿Qué estructura observas en esta imagen?
Nómbrala y dibújala. ¿Qué tipo de esfuerzo la ha originado?

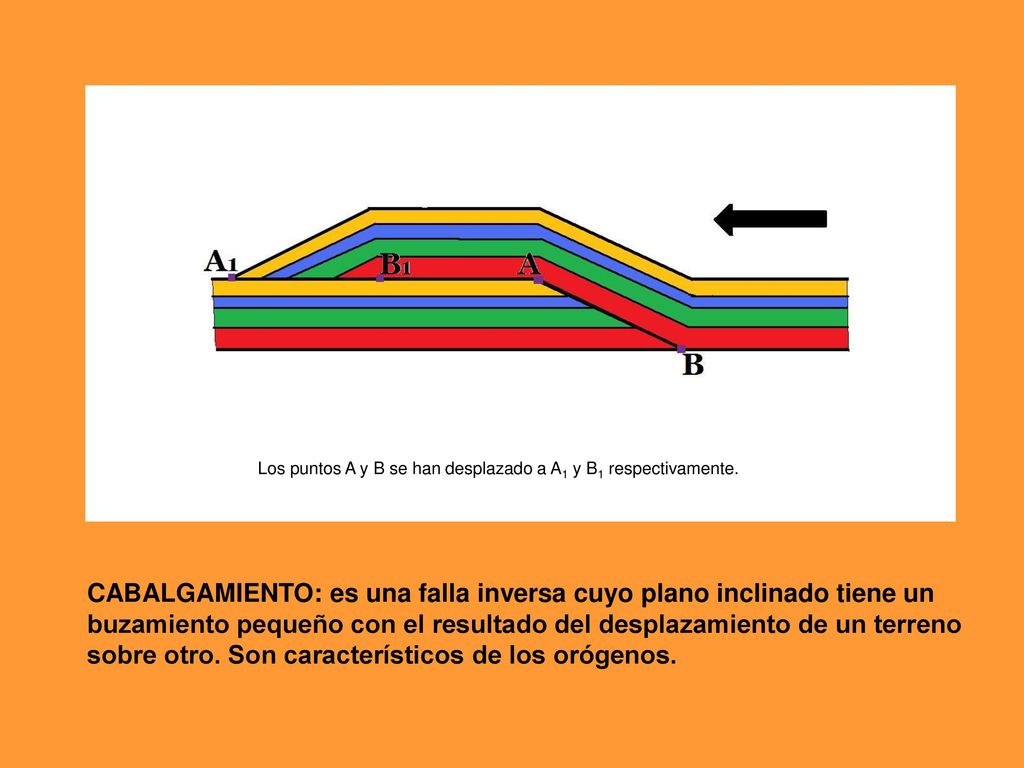

33 CABALGAMIENTO: es una falla inversa cuyo plano inclinado tiene un
Los puntos A y B se han desplazado a A1 y B1 respectivamente. CABALGAMIENTO: es una falla inversa cuyo plano inclinado tiene un buzamiento pequeño con el resultado del desplazamiento de un terreno sobre otro. Son característicos de los orógenos.

34 ¿Qué tipo de estructuras predominan en la zona A? ¿Y en la zona B?
Aquí puedes observar una sección transversal de un orógeno de tipo andino. ¿Qué tipo de estructuras predominan en la zona A? ¿Y en la zona B? Se te ocurre alguna explicación de esta diferencia? ¿A qué tipo de esfuerzos responden todas las estructuras que se observan?

35

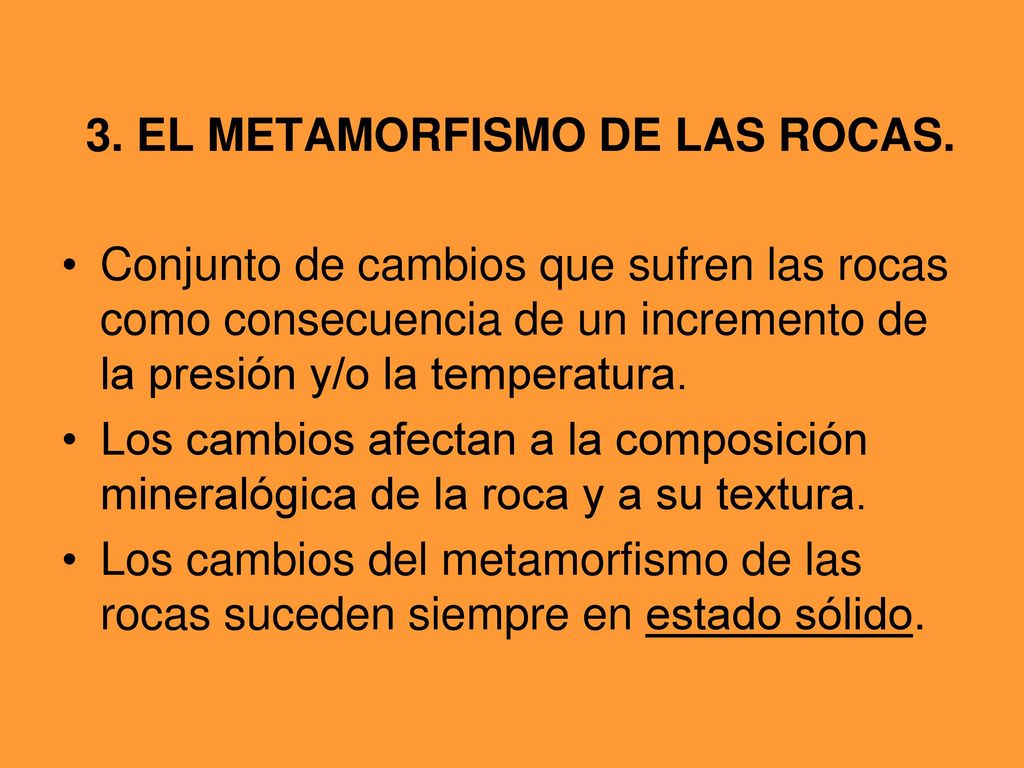

36 3. EL METAMORFISMO DE LAS ROCAS.
Conjunto de cambios que sufren las rocas como consecuencia de un incremento de la presión y/o la temperatura. Los cambios afectan a la composición mineralógica de la roca y a su textura. Los cambios del metamorfismo de las rocas suceden siempre en estado sólido.

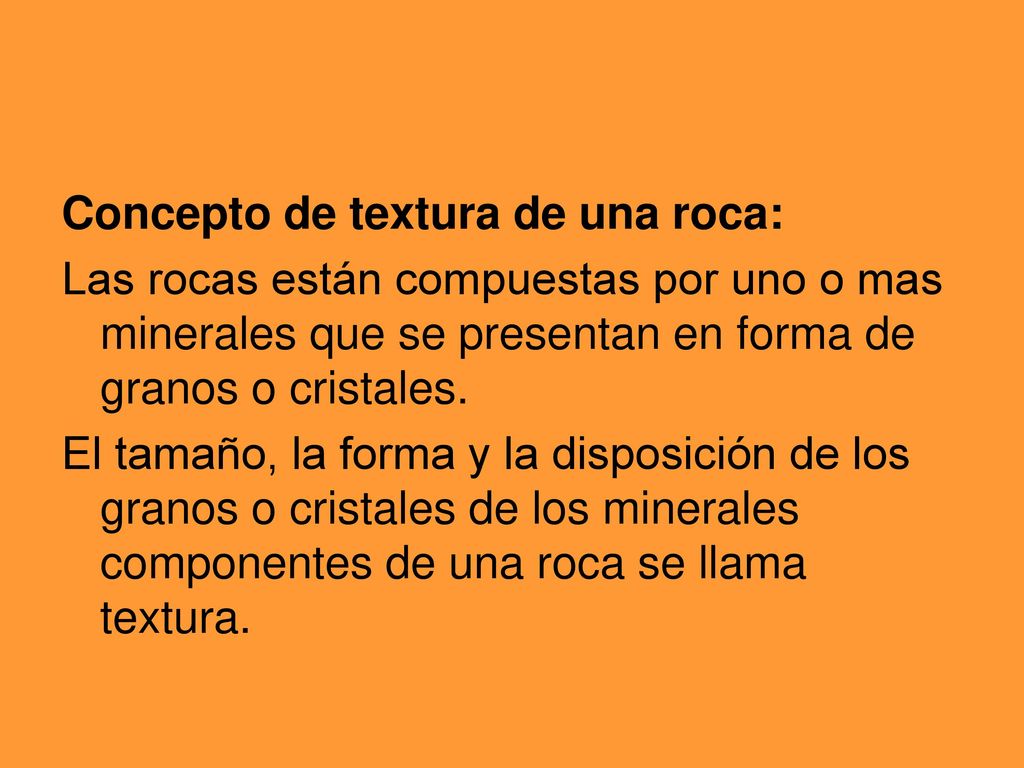

37 Concepto de textura de una roca:
Las rocas están compuestas por uno o mas minerales que se presentan en forma de granos o cristales. El tamaño, la forma y la disposición de los granos o cristales de los minerales componentes de una roca se llama textura.

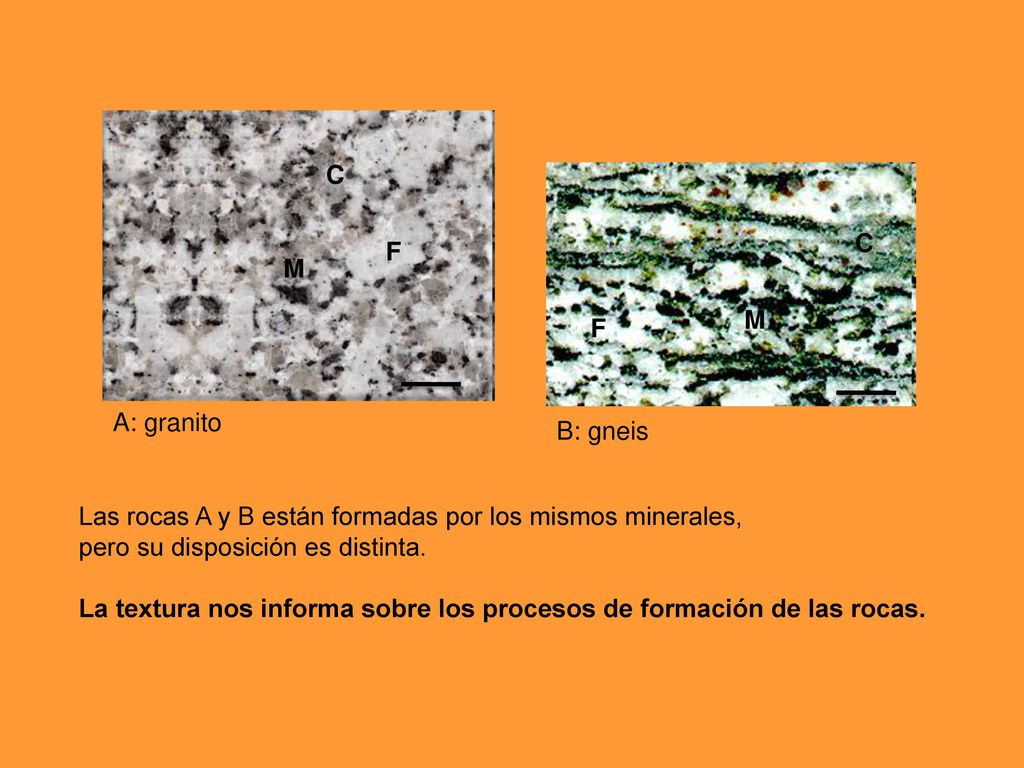

38 C C F M M F A: granito B: gneis Las rocas A y B están formadas por los mismos minerales, pero su disposición es distinta. La textura nos informa sobre los procesos de formación de las rocas.

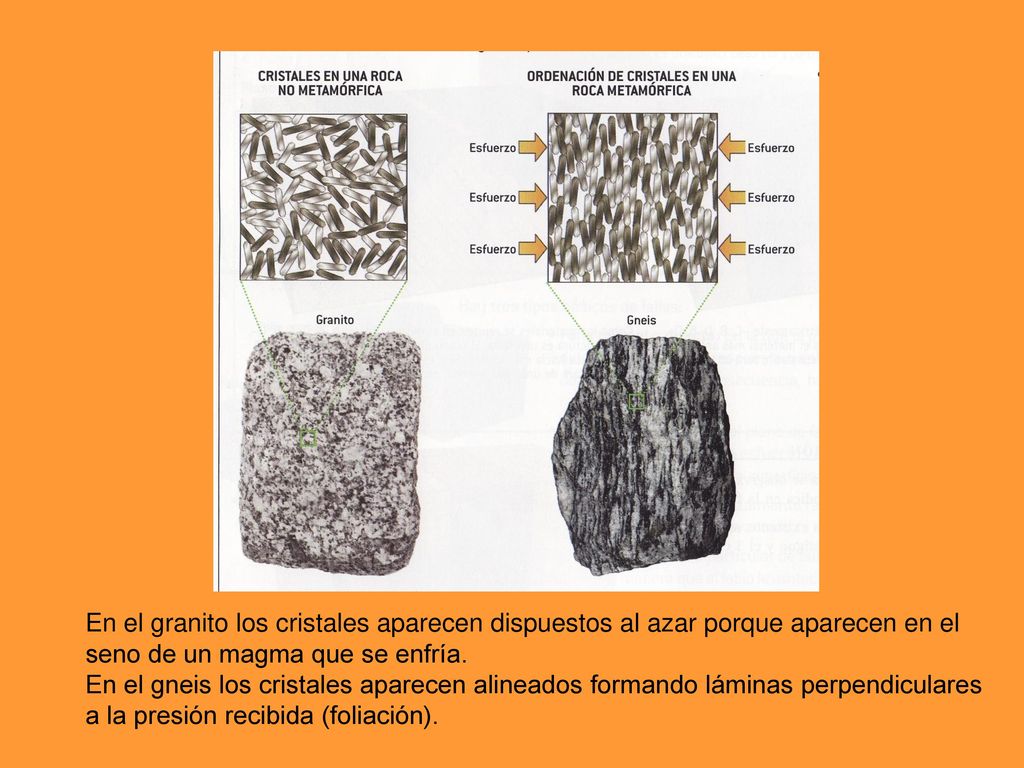

39 En el granito los cristales aparecen dispuestos al azar porque aparecen en el
seno de un magma que se enfría. En el gneis los cristales aparecen alineados formando láminas perpendiculares a la presión recibida (foliación).

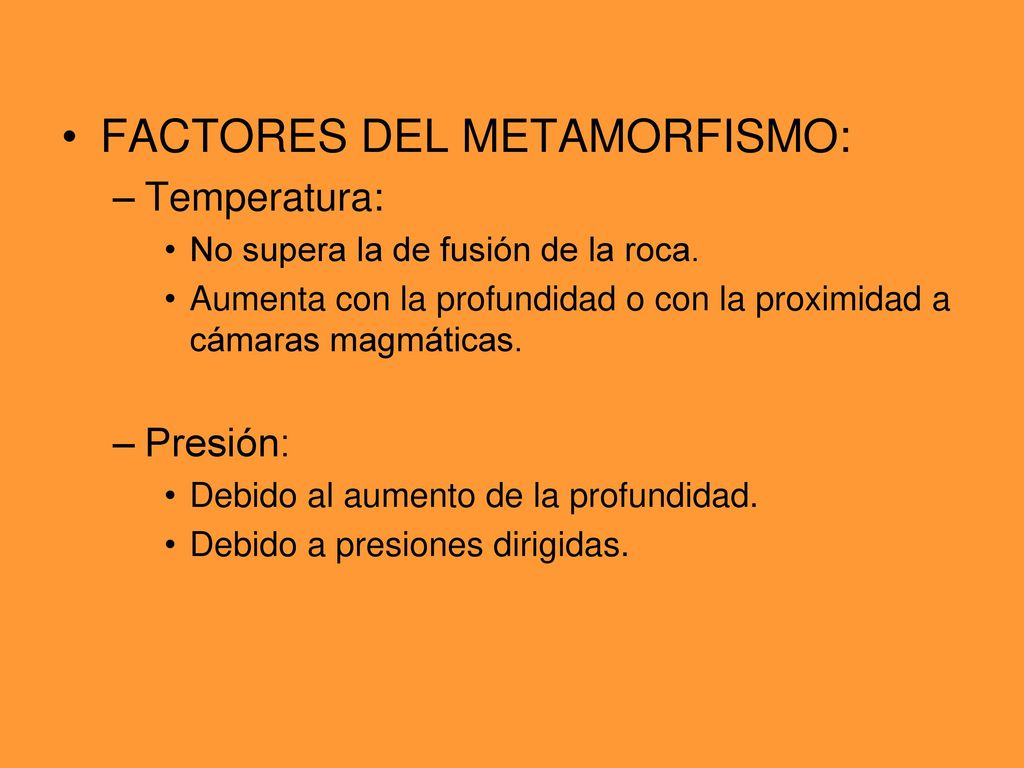

40 FACTORES DEL METAMORFISMO:
Temperatura: No supera la de fusión de la roca. Aumenta con la profundidad o con la proximidad a cámaras magmáticas. Presión: Debido al aumento de la profundidad. Debido a presiones dirigidas.

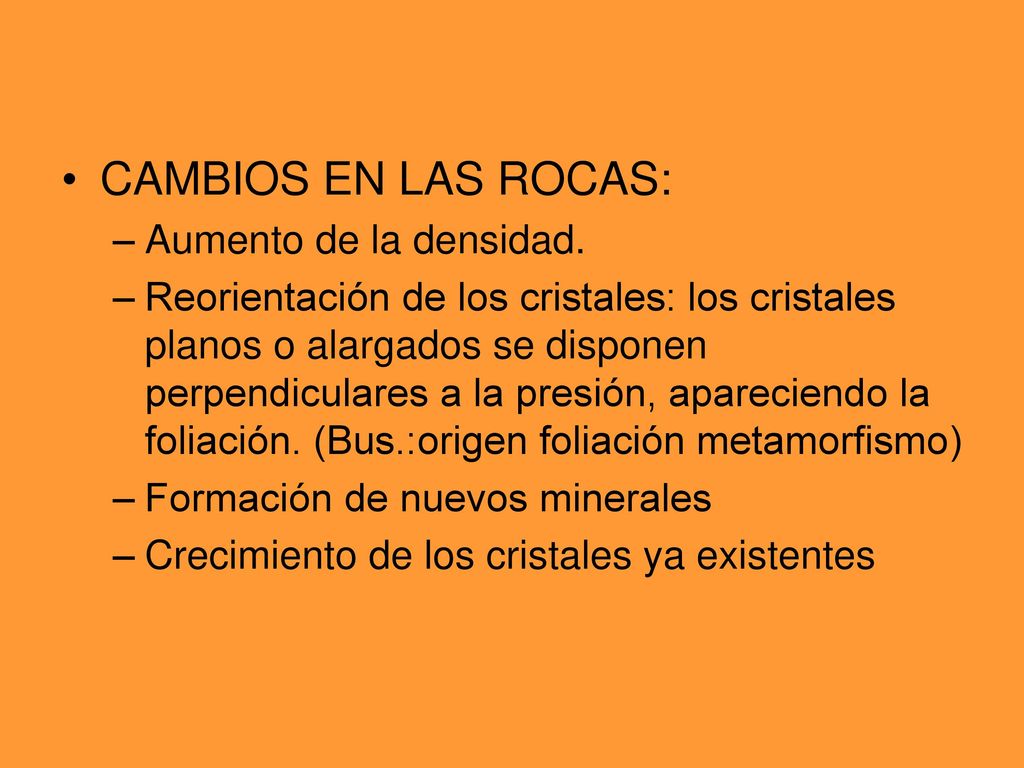

41 CAMBIOS EN LAS ROCAS: Aumento de la densidad.
Reorientación de los cristales: los cristales planos o alargados se disponen perpendiculares a la presión, apareciendo la foliación. (Bus.:origen foliación metamorfismo) Formación de nuevos minerales Crecimiento de los cristales ya existentes

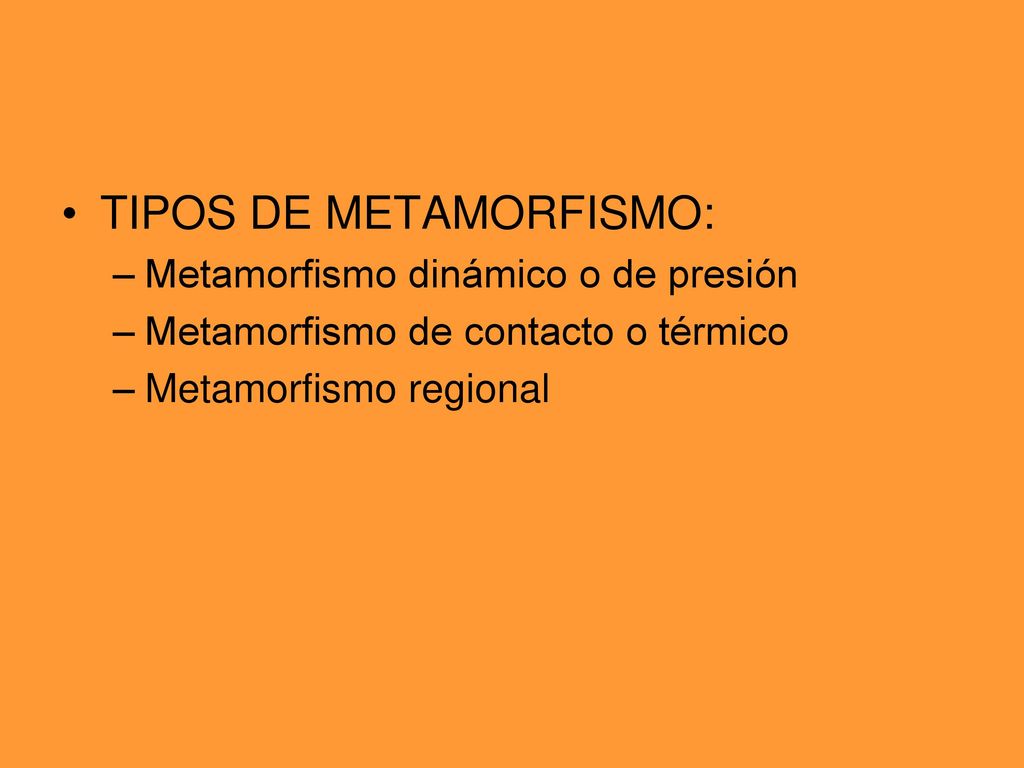

42 TIPOS DE METAMORFISMO:
Metamorfismo dinámico o de presión Metamorfismo de contacto o térmico Metamorfismo regional

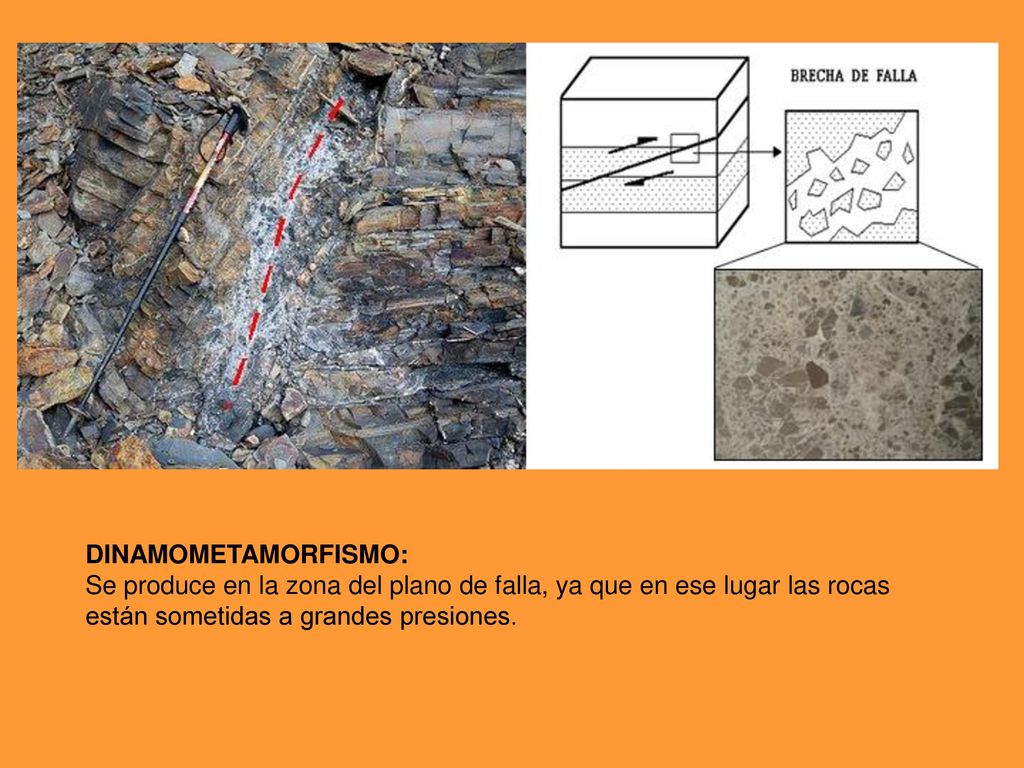

43 DINAMOMETAMORFISMO: Se produce en la zona del plano de falla, ya que en ese lugar las rocas están sometidas a grandes presiones.

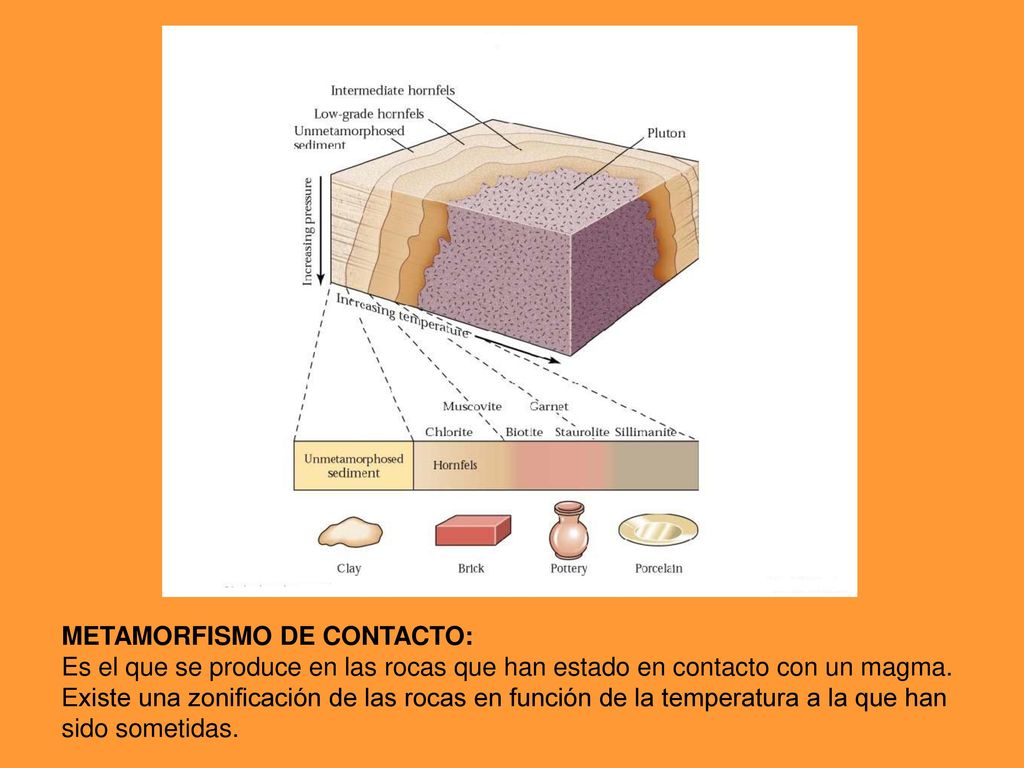

44 METAMORFISMO DE CONTACTO:
Es el que se produce en las rocas que han estado en contacto con un magma. Existe una zonificación de las rocas en función de la temperatura a la que han sido sometidas.

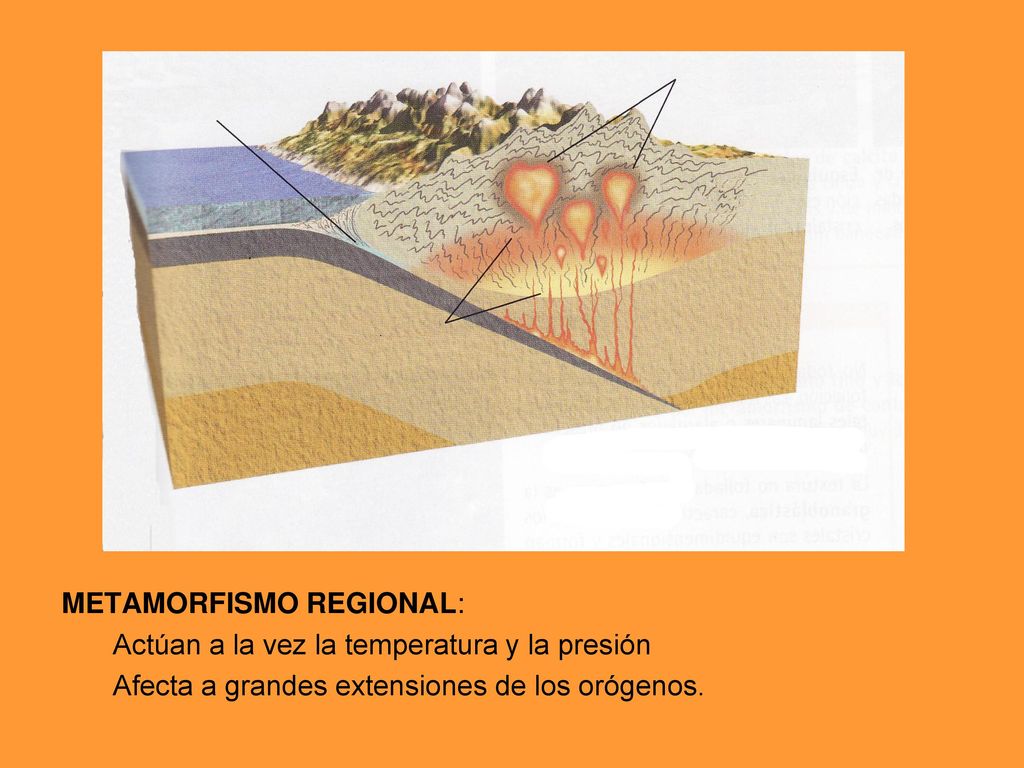

45 METAMORFISMO REGIONAL:
Actúan a la vez la temperatura y la presión Afecta a grandes extensiones de los orógenos.

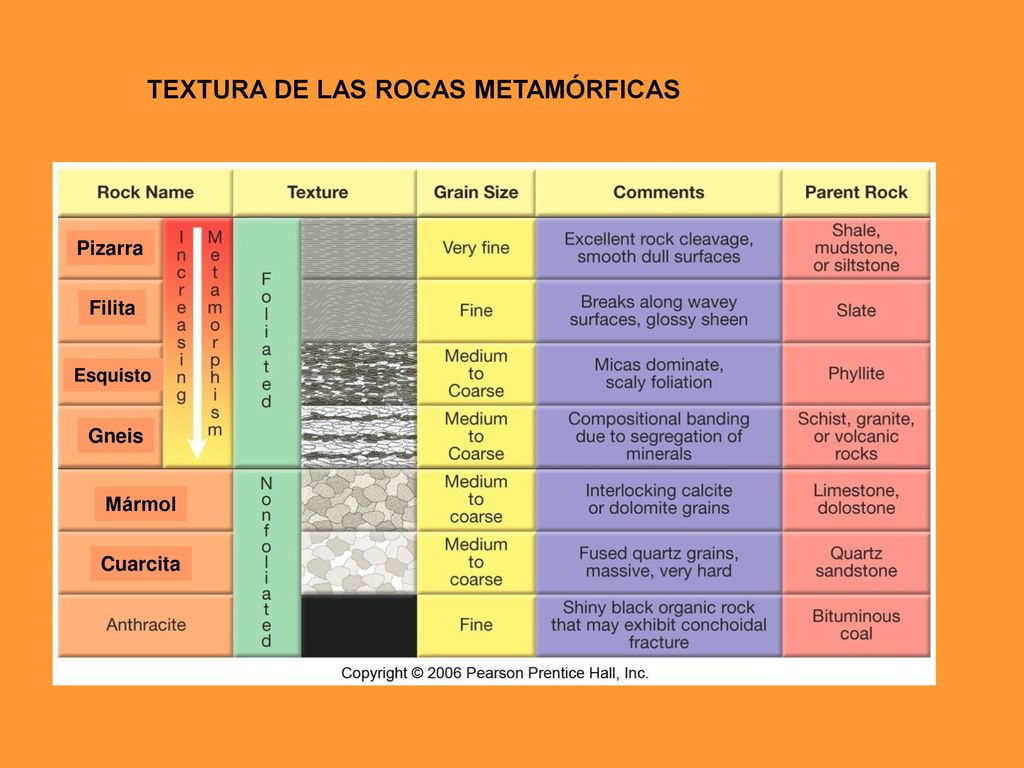

46 TEXTURA DE LAS ROCAS METAMÓRFICAS
Pizarra Filita Esquisto Gneis Mármol Cuarcita

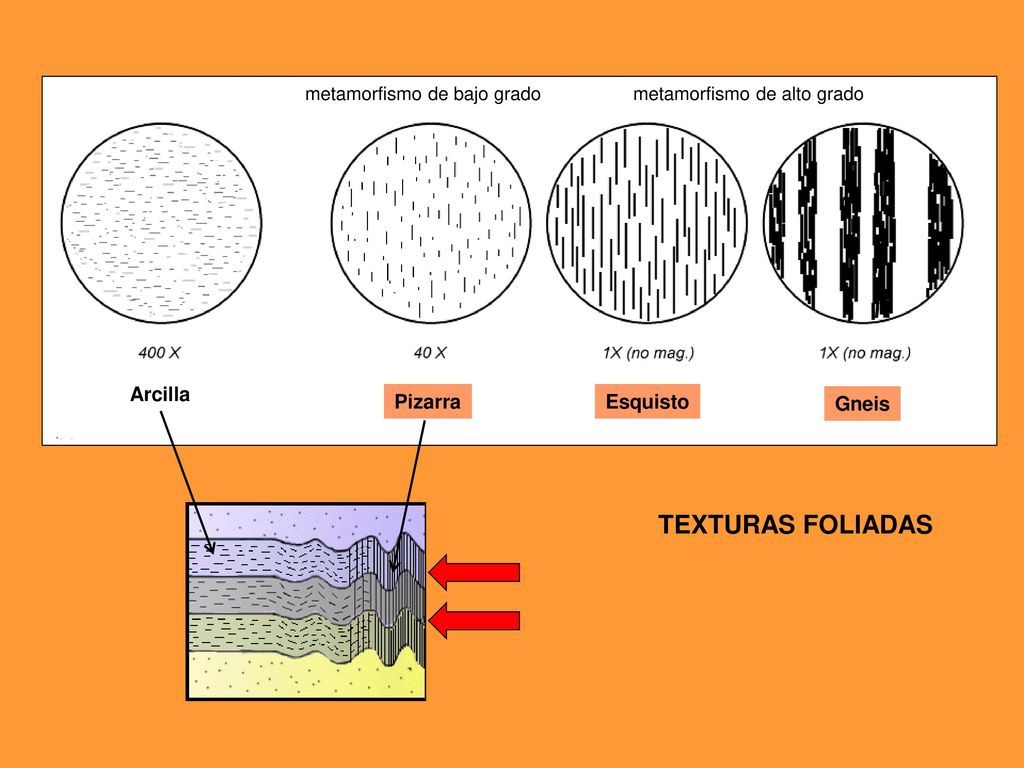

47 TEXTURAS FOLIADAS Arcilla Pizarra Esquisto Gneis
metamorfismo de bajo grado metamorfismo de alto grado Arcilla Pizarra Esquisto Gneis TEXTURAS FOLIADAS

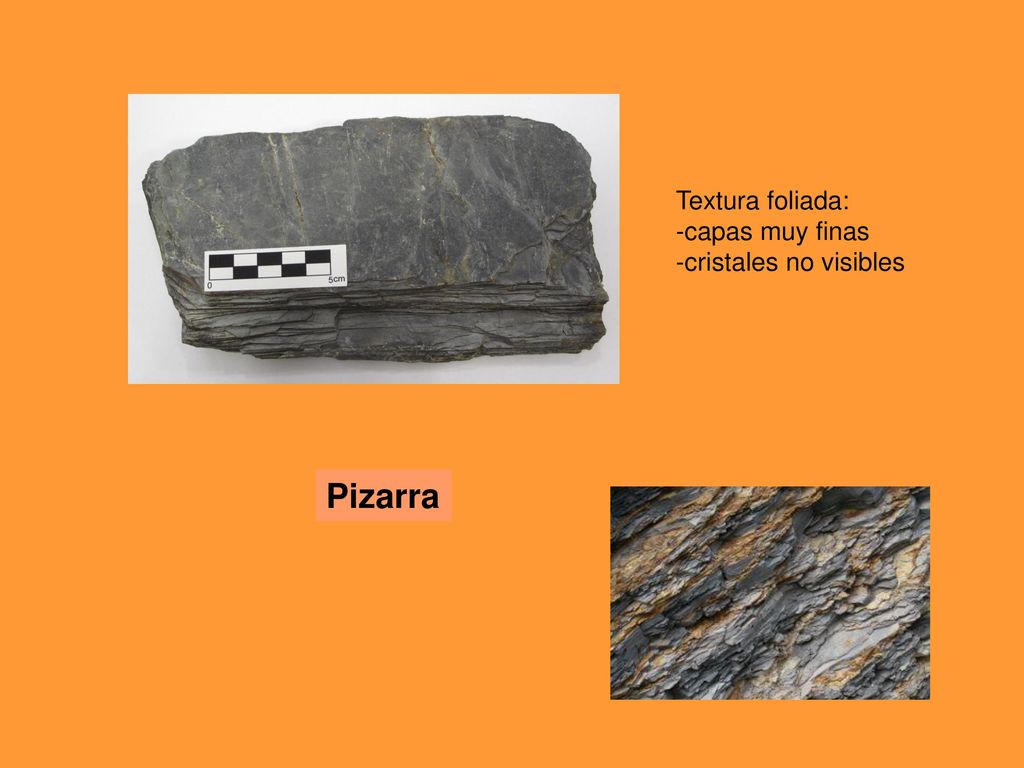

48 Textura foliada: capas muy finas cristales no visibles Pizarra

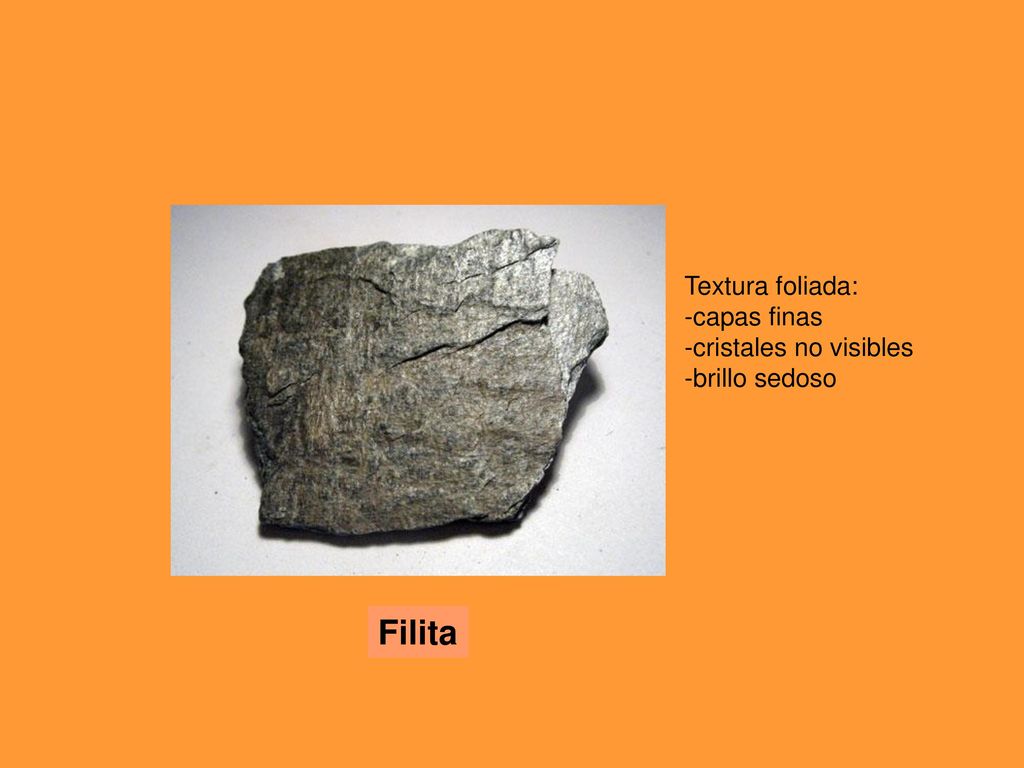

49 Filita Textura foliada: capas finas cristales no visibles
brillo sedoso Filita

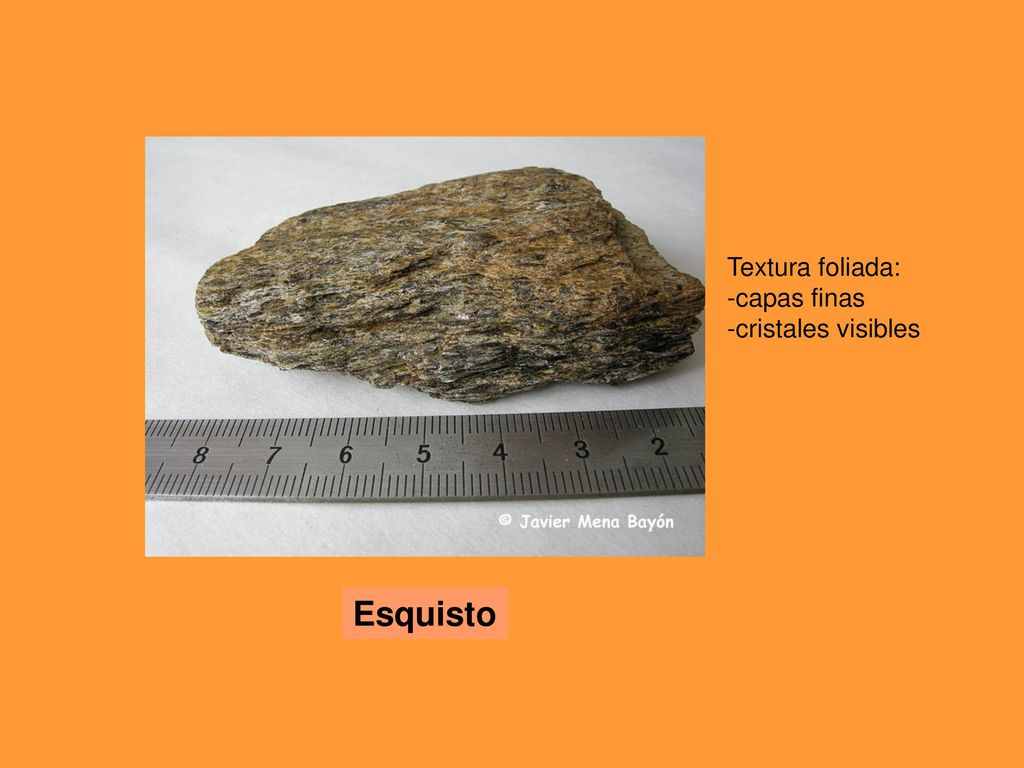

50 Textura foliada: capas finas cristales visibles Esquisto

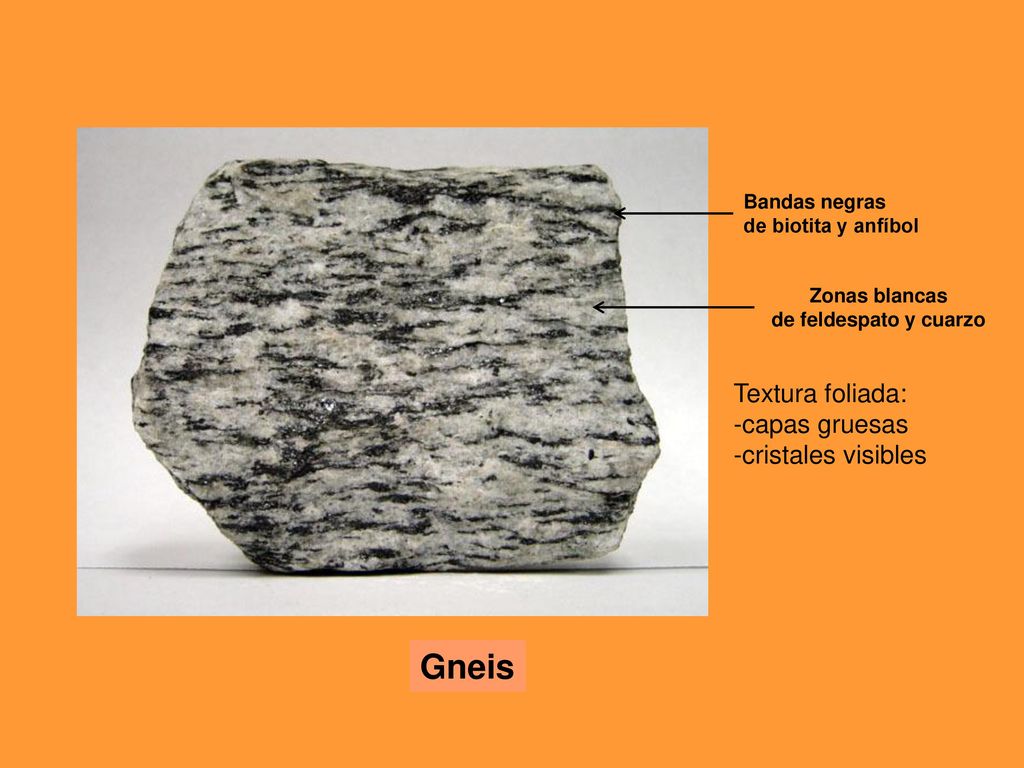

51 Gneis Textura foliada: capas gruesas cristales visibles Bandas negras
de biotita y anfíbol Zonas blancas de feldespato y cuarzo Textura foliada: capas gruesas cristales visibles Gneis

52

53 Textura no foliada: cristales de calcita Mármol

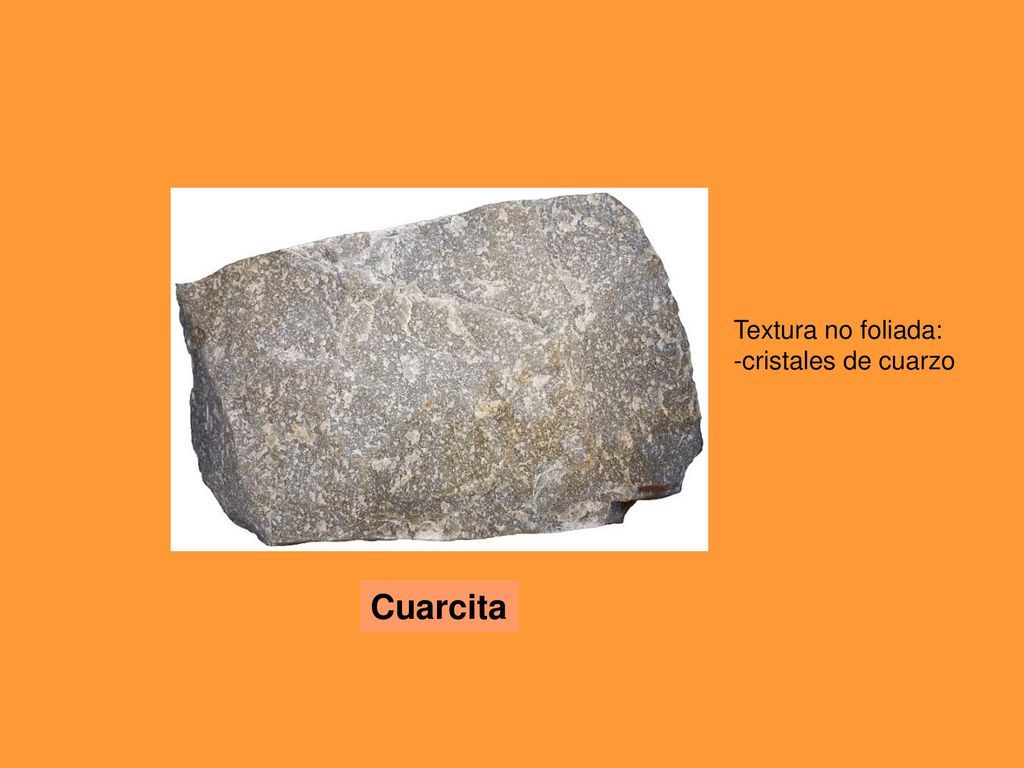

54 Textura no foliada: cristales de cuarzo Cuarcita

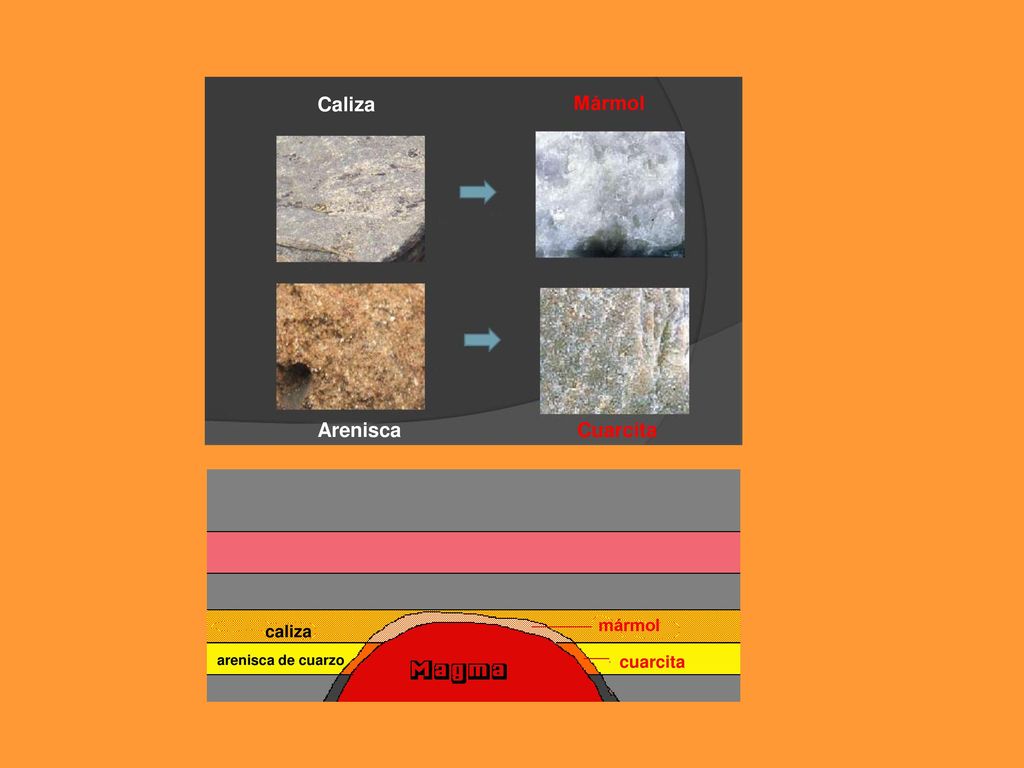

55 Caliza Mármol Arenisca Cuarcita mármol caliza cuarcita
arenisca de cuarzo cuarcita
