Curso IDEs ISO 19115-Metadatos. MODELO.

Presentación del tema: "Curso IDEs ISO 19115-Metadatos. MODELO."— Transcripción de la presentación:

1 Curso IDEs ISO Metadatos. MODELO

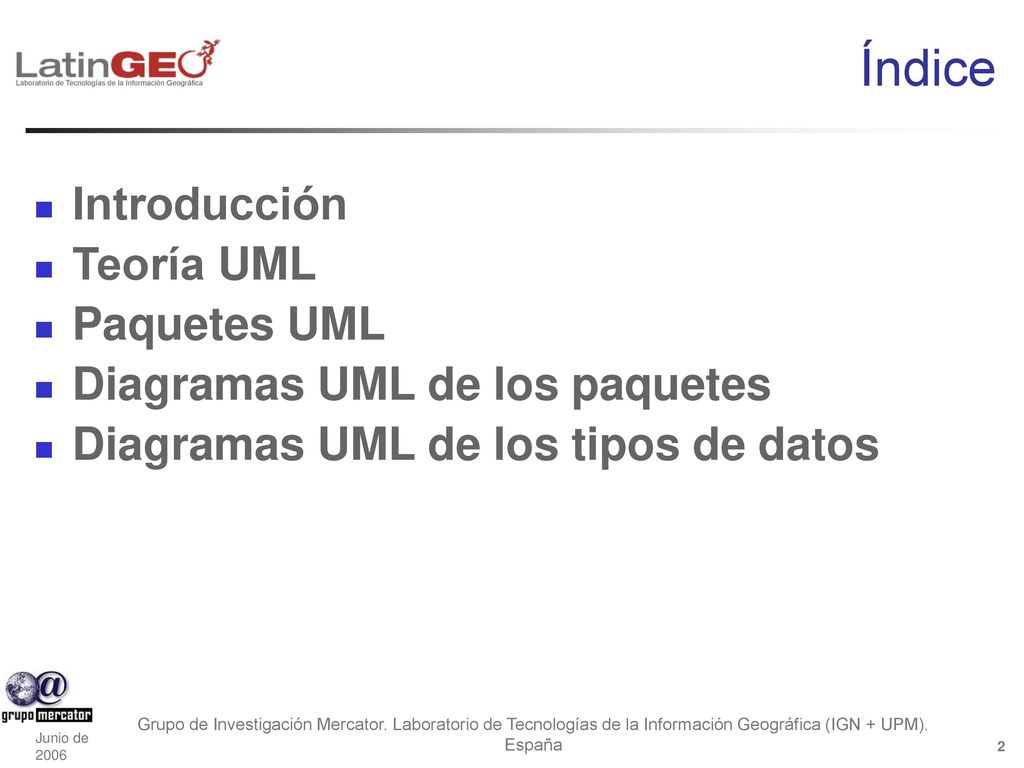

2 Índice Introducción Teoría UML Paquetes UML
Diagramas UML de los paquetes Diagramas UML de los tipos de datos Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

3 Introducción Los metadatos se presentan en un modelo UML formado por paquetes. Cada paquete contiene una o más entidades (clases UML), que pueden estar especificadas (subclasses) o generalizadas (superclasses): Las entidades contienen elementos (atributos de clases UML). Las entidades pueden estar relacionadas con una o más entidades. Los metadatos están completamente especificados en los diagramas de modelado UML y el diccionario de datos para cada paquete, que pueden ser encontrado en los Anexos A y B de la norma. Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

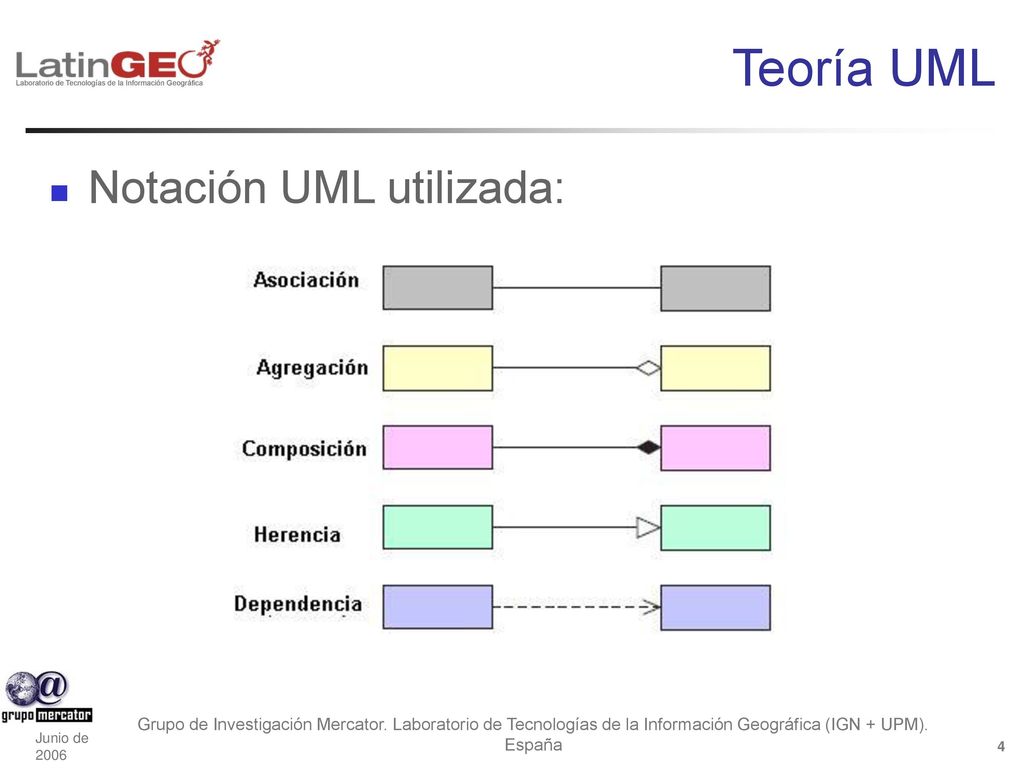

4 Teoría UML Notación UML utilizada:
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

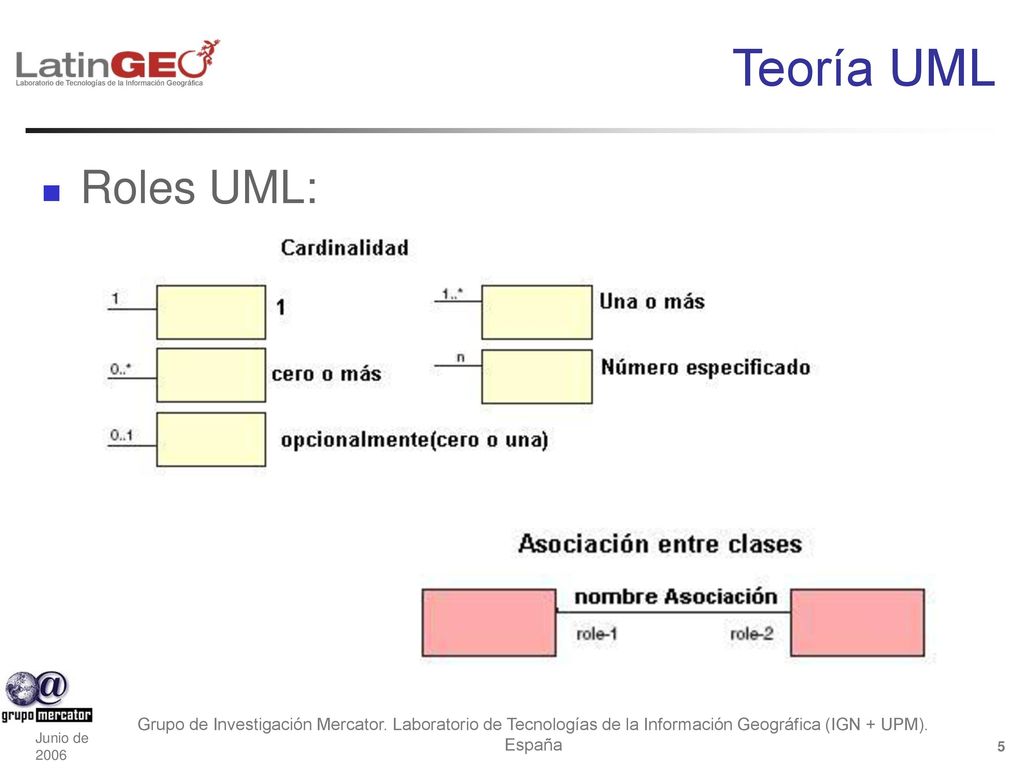

5 Teoría UML Roles UML: Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

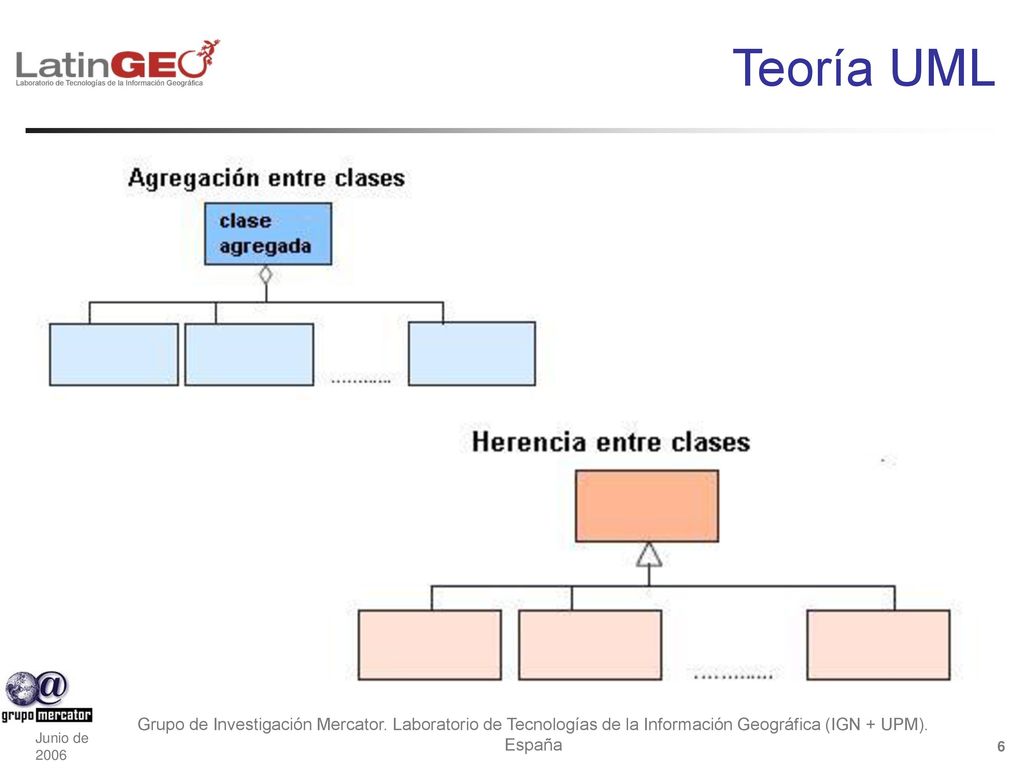

6 Teoría UML Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

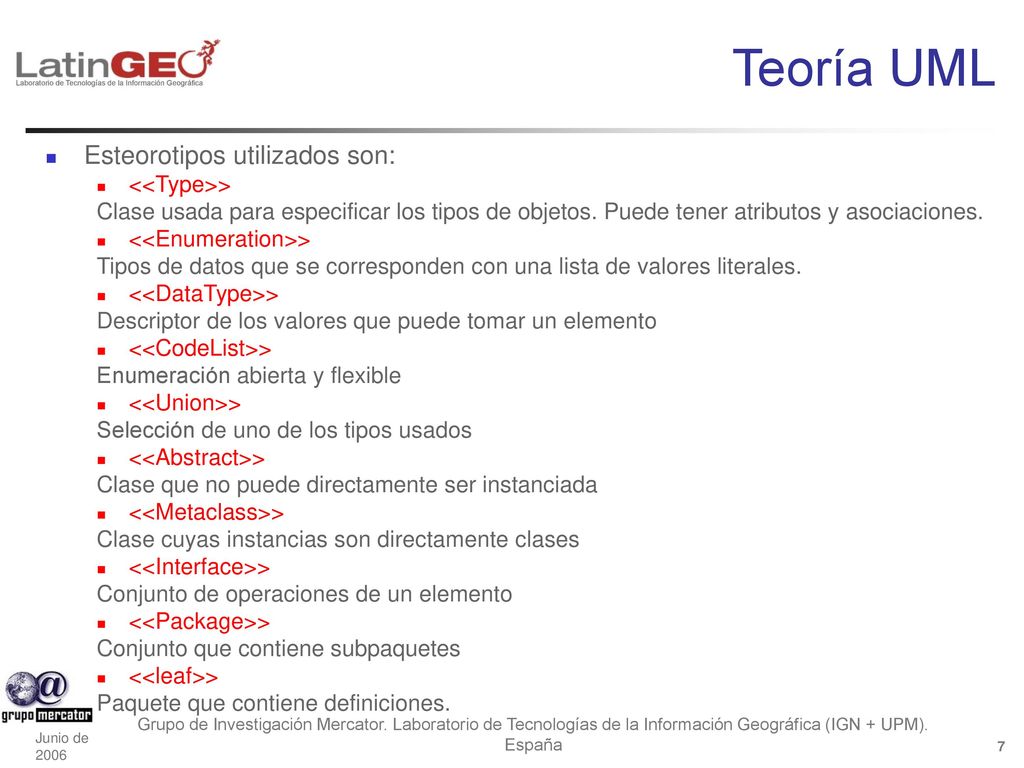

7 Teoría UML Esteorotipos utilizados son: <<Type>>
Clase usada para especificar los tipos de objetos. Puede tener atributos y asociaciones. <<Enumeration>> Tipos de datos que se corresponden con una lista de valores literales. <<DataType>> Descriptor de los valores que puede tomar un elemento <<CodeList>> Enumeración abierta y flexible <<Union>> Selección de uno de los tipos usados <<Abstract>> Clase que no puede directamente ser instanciada <<Metaclass>> Clase cuyas instancias son directamente clases <<Interface>> Conjunto de operaciones de un elemento <<Package>> Conjunto que contiene subpaquetes <<leaf>> Paquete que contiene definiciones. Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

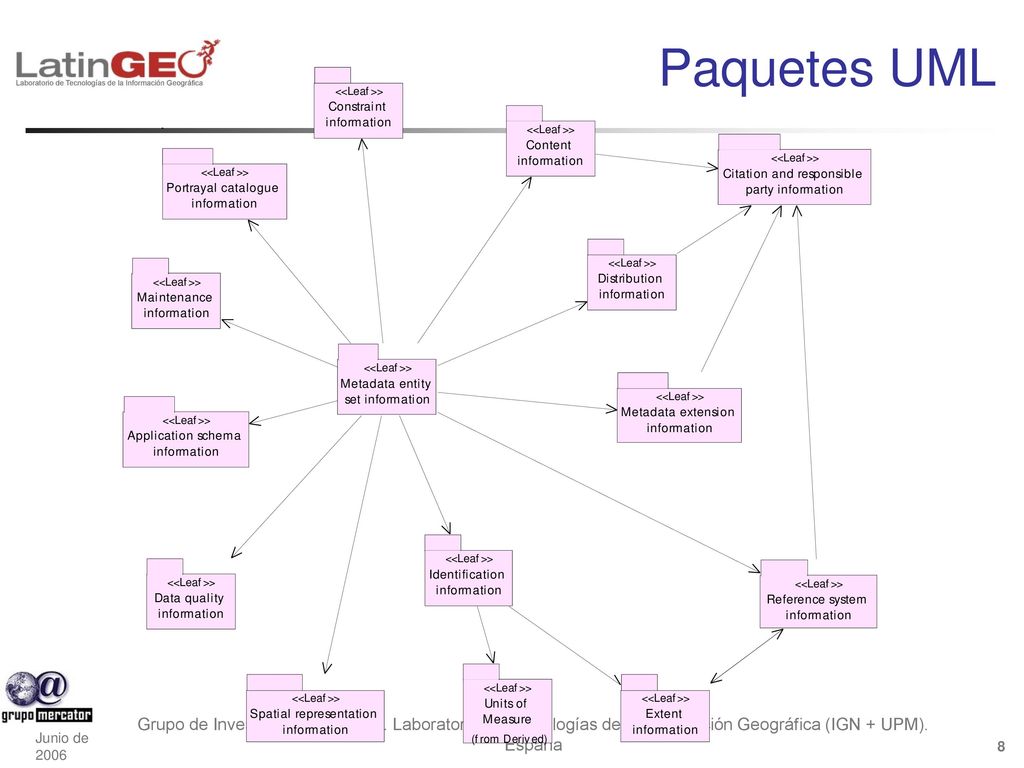

8 Paquetes UML Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

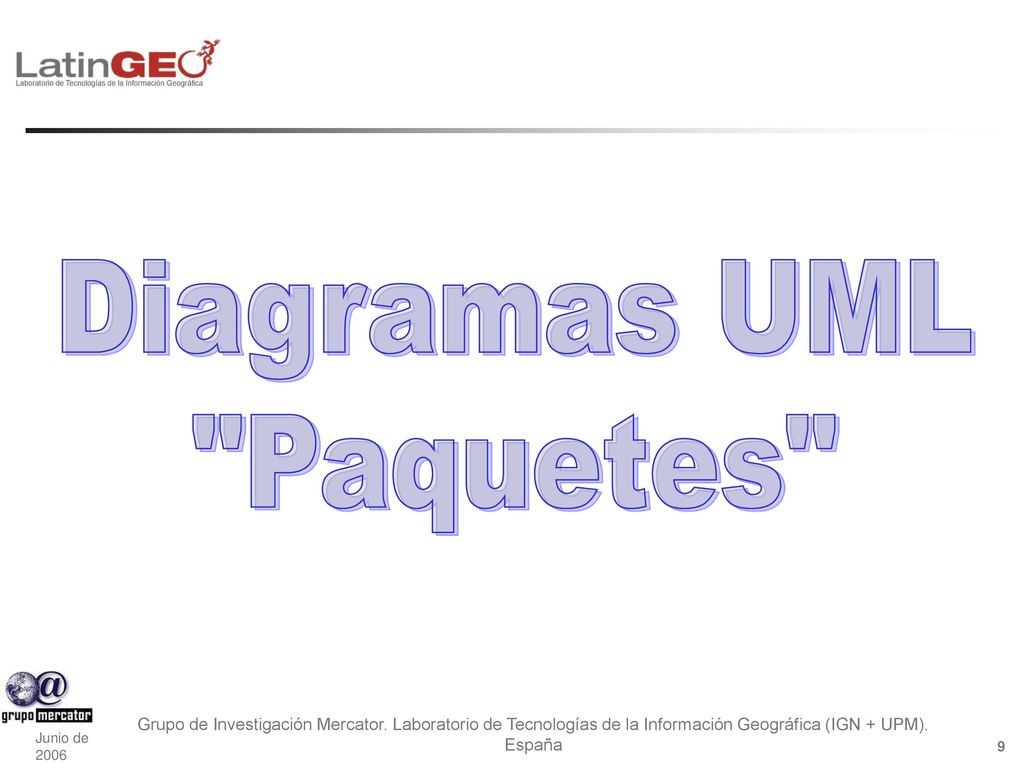

9 Diagramas UML "Paquetes"
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

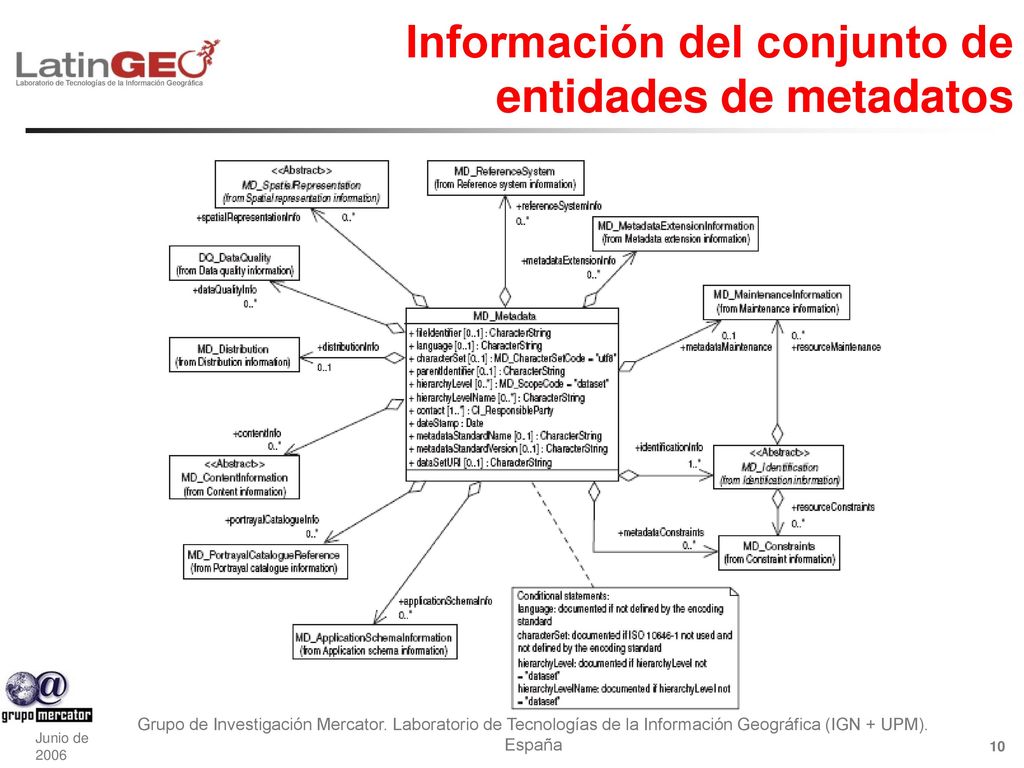

10 Información del conjunto de entidades de metadatos
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

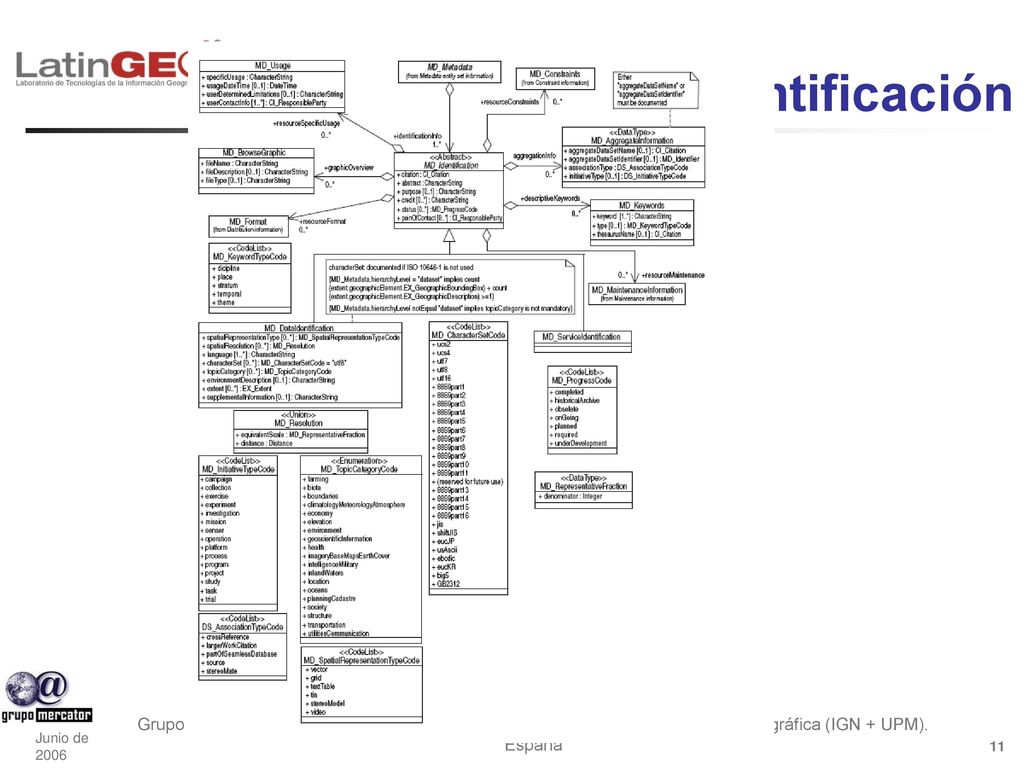

11 Información de Identificación
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

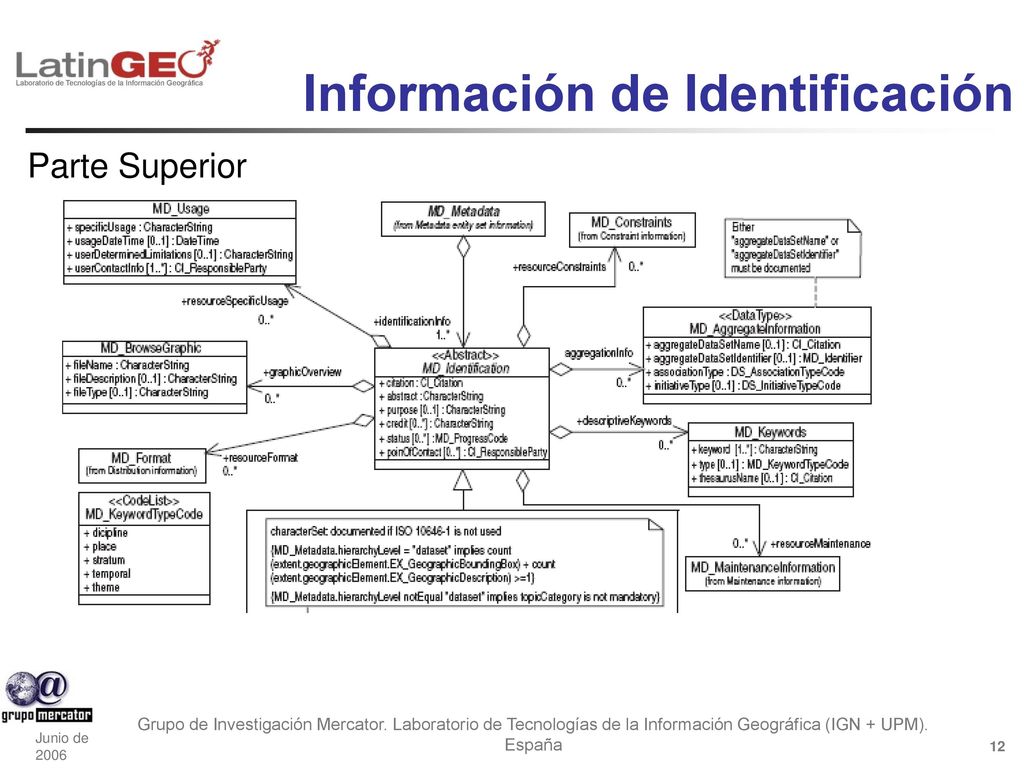

12 Información de Identificación
Parte Superior Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

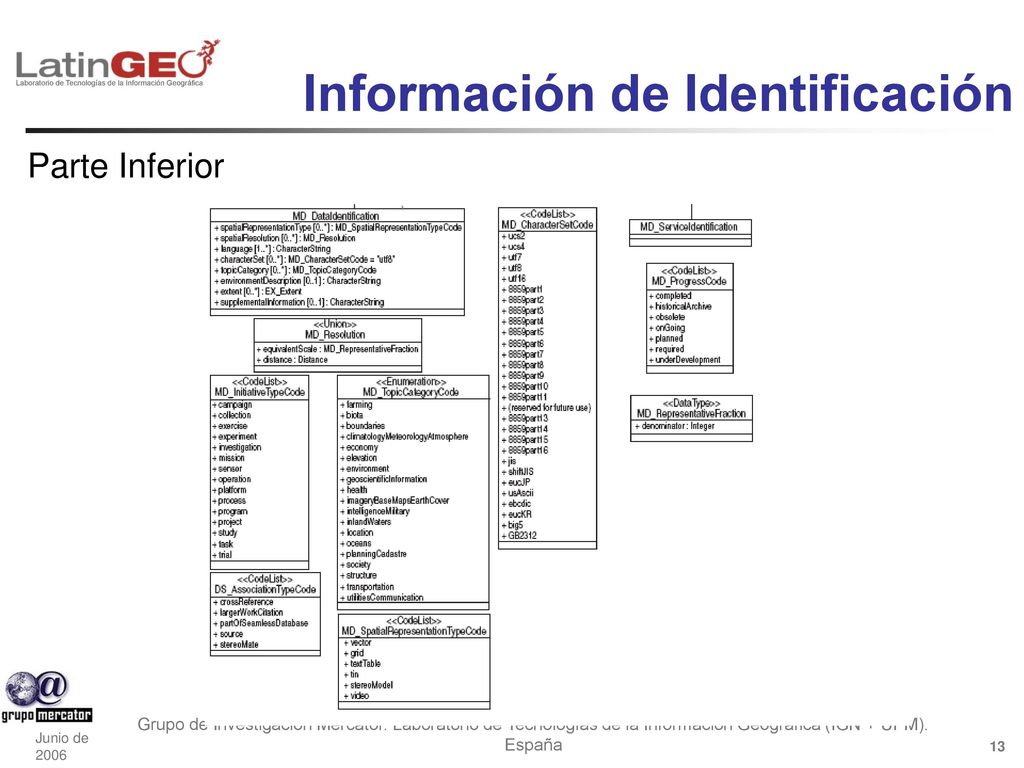

13 Información de Identificación
Parte Inferior Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

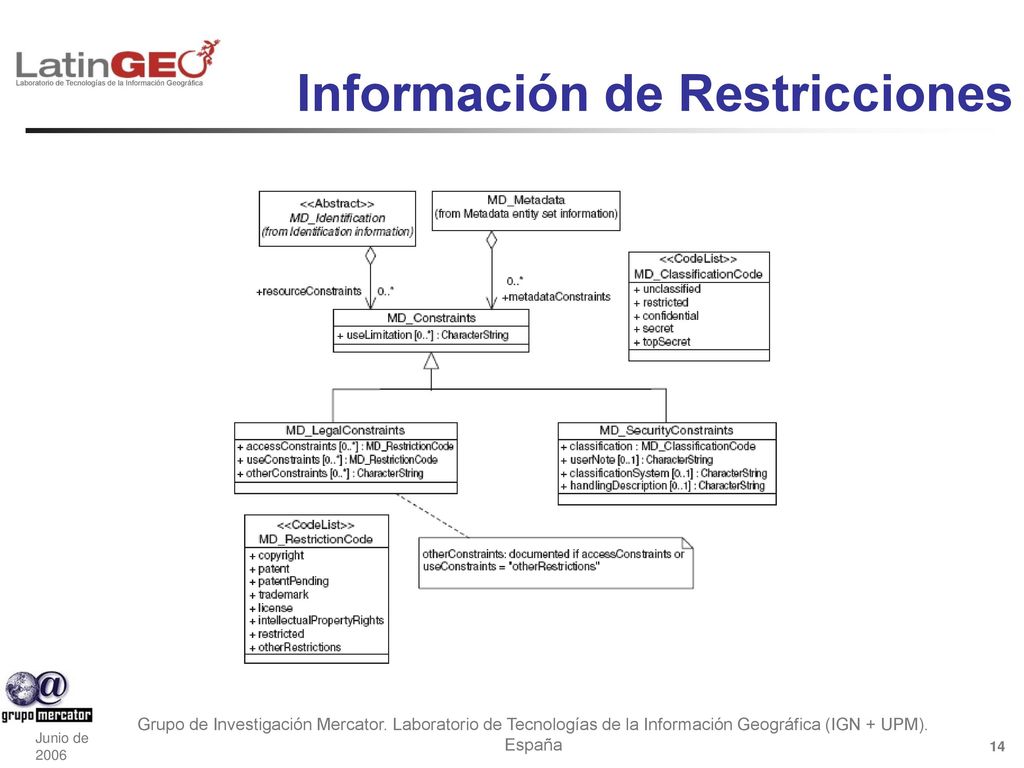

14 Información de Restricciones
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

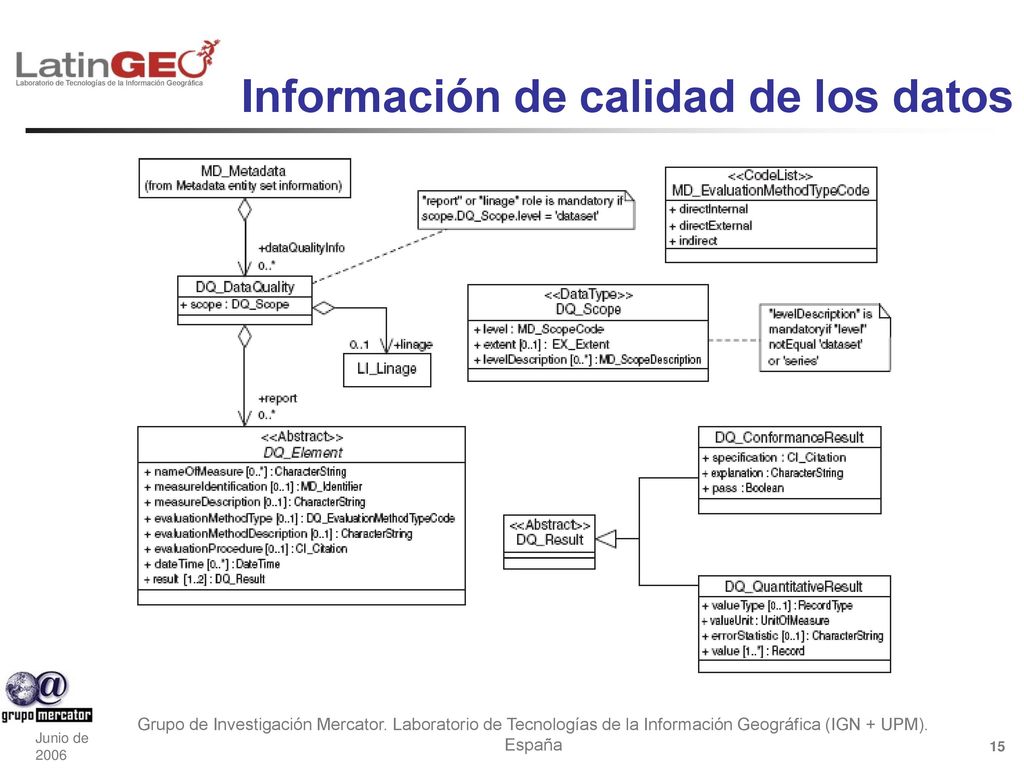

15 Información de calidad de los datos
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

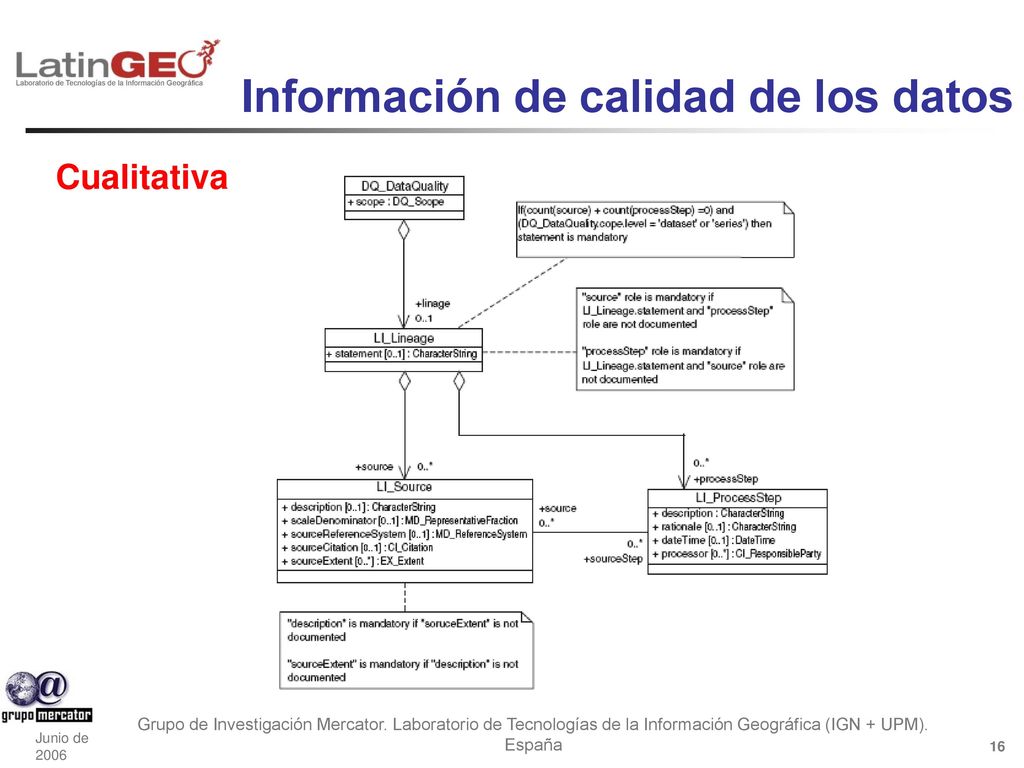

16 Información de calidad de los datos
Cualitativa Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

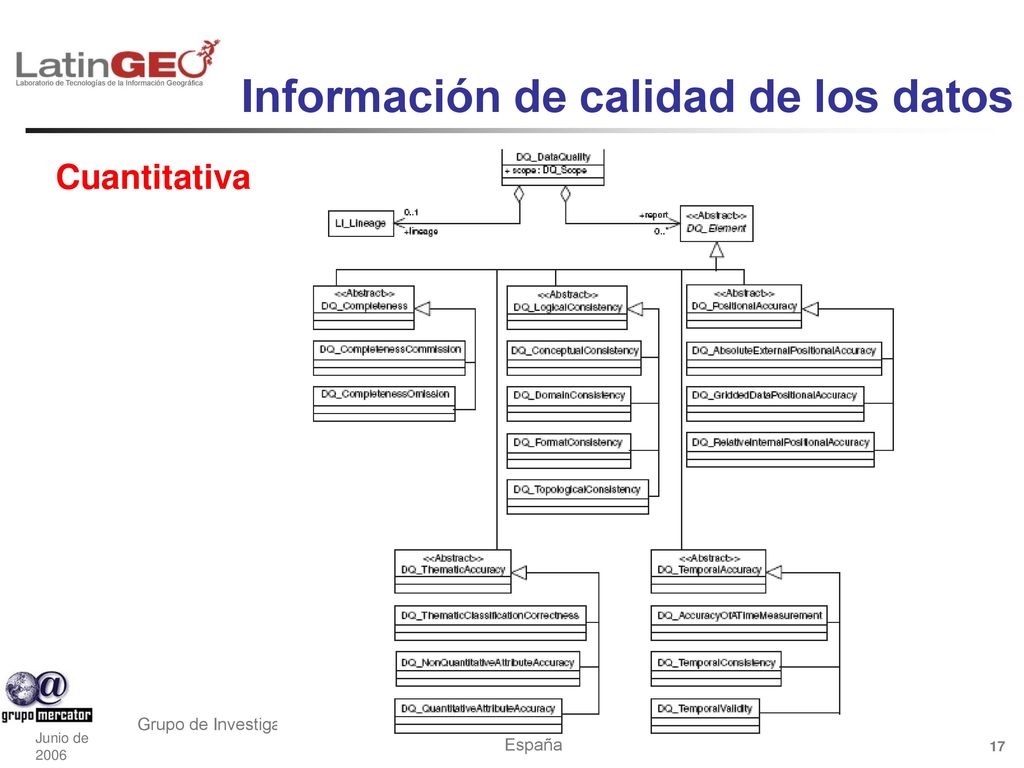

17 Información de calidad de los datos
Cuantitativa Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

18 Información de mantenimiento
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

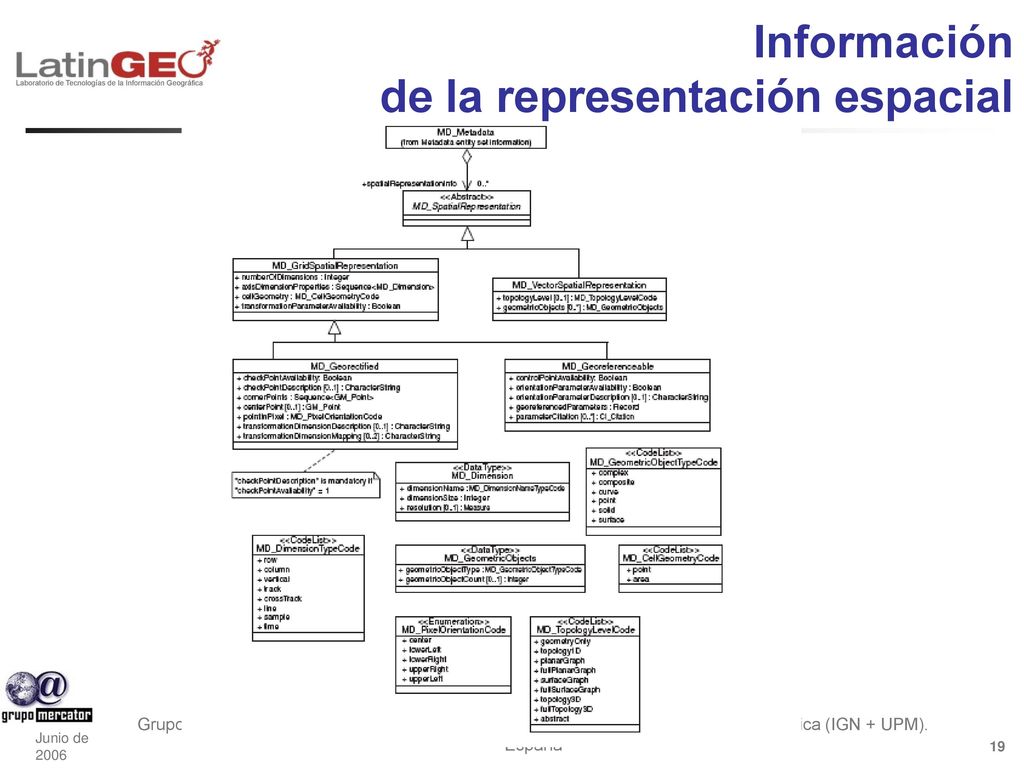

19 Información de la representación espacial
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

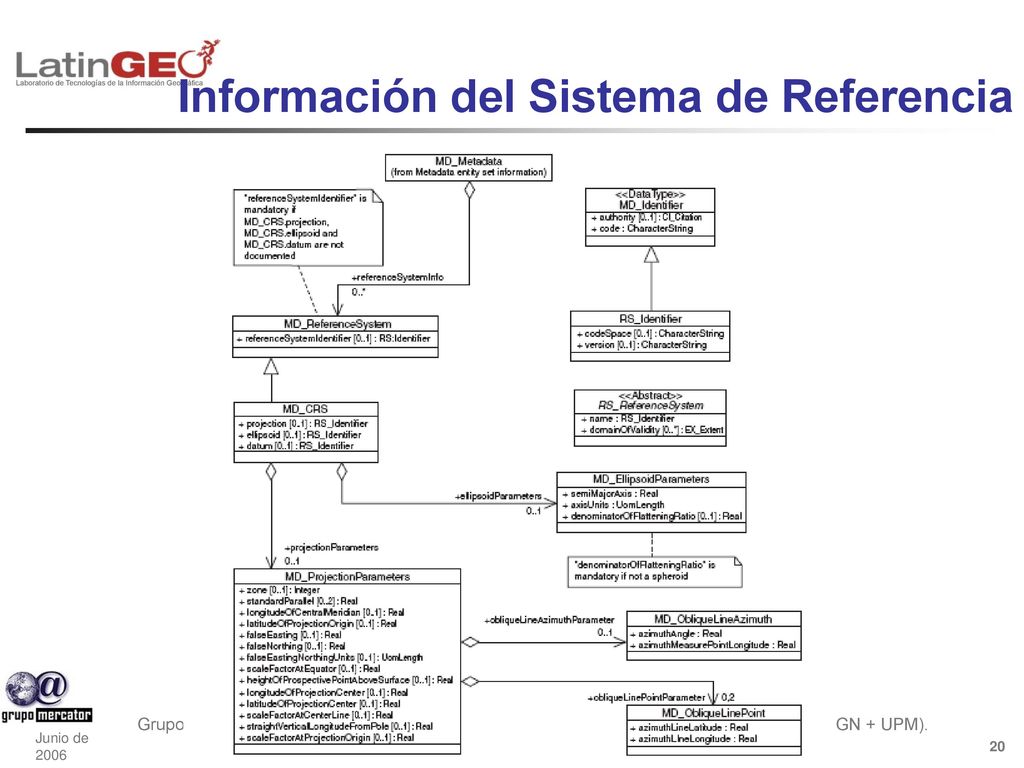

20 Información del Sistema de Referencia
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

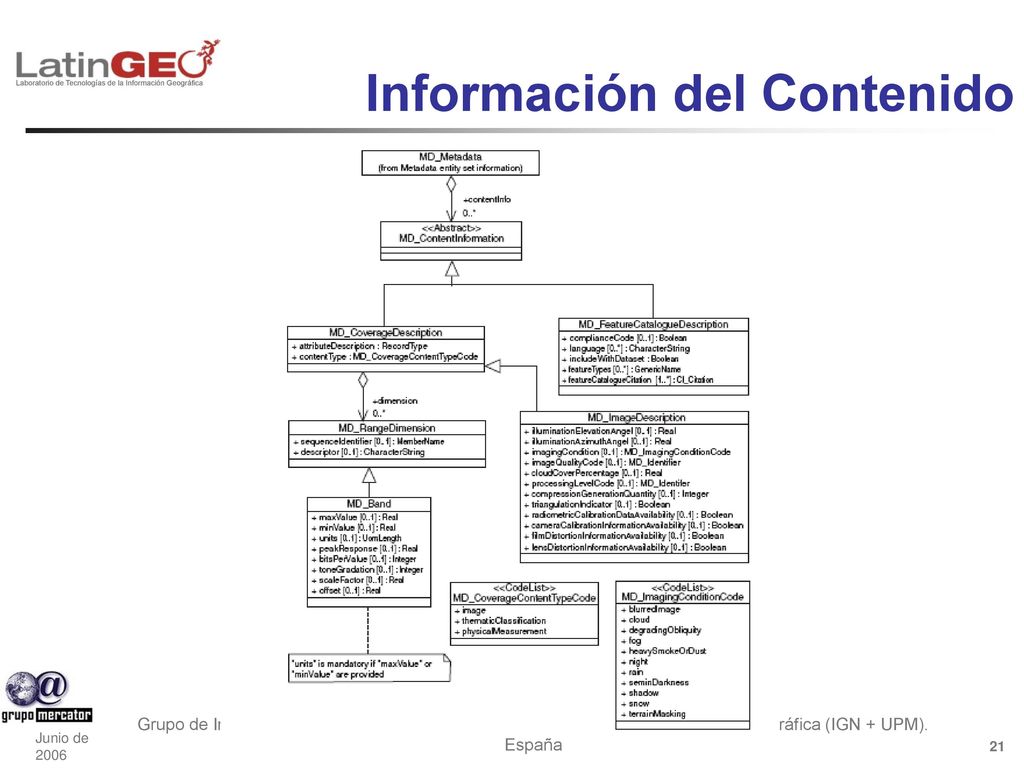

21 Información del Contenido
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

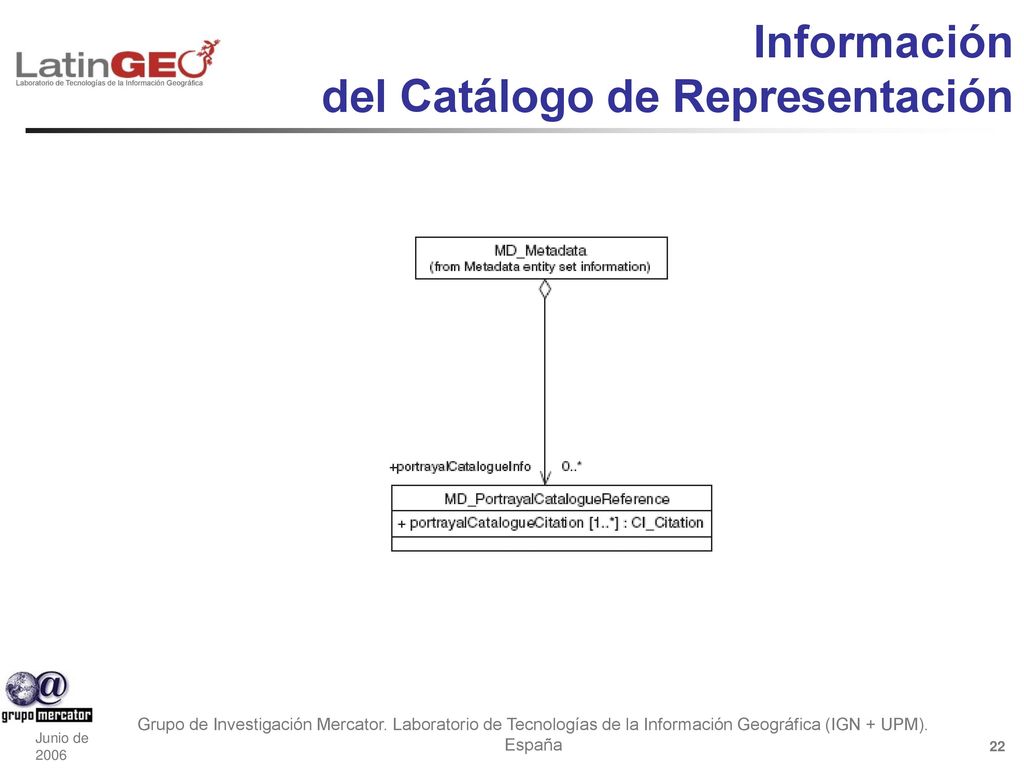

22 Información del Catálogo de Representación
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

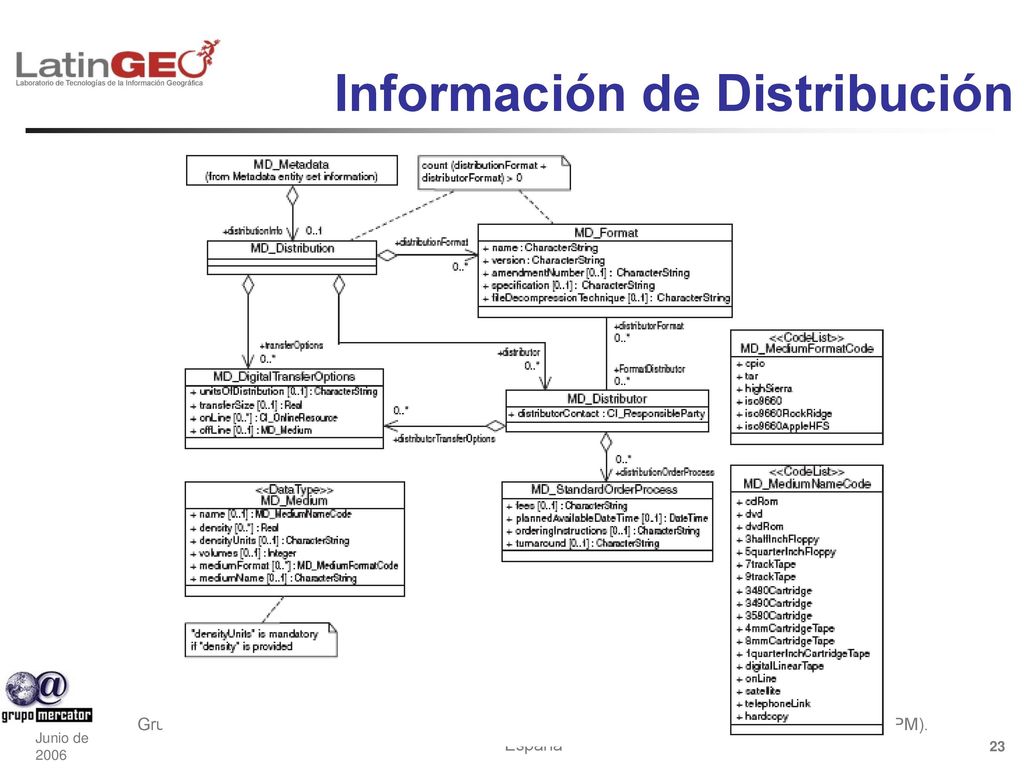

23 Información de Distribución
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

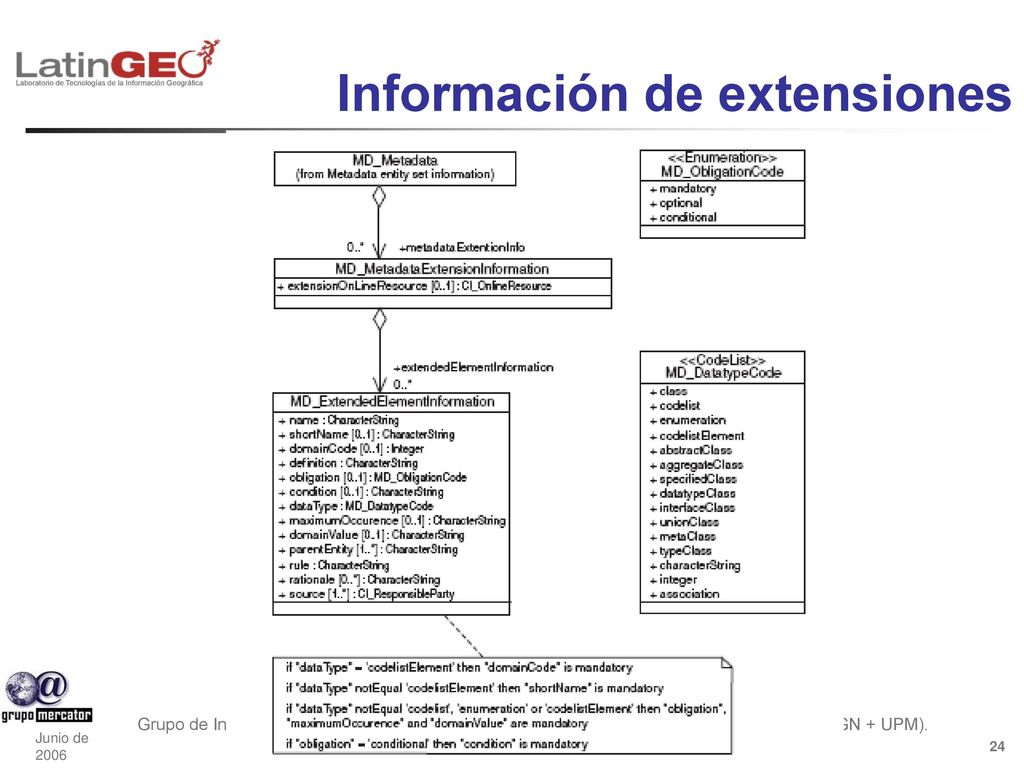

24 Información de extensiones
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

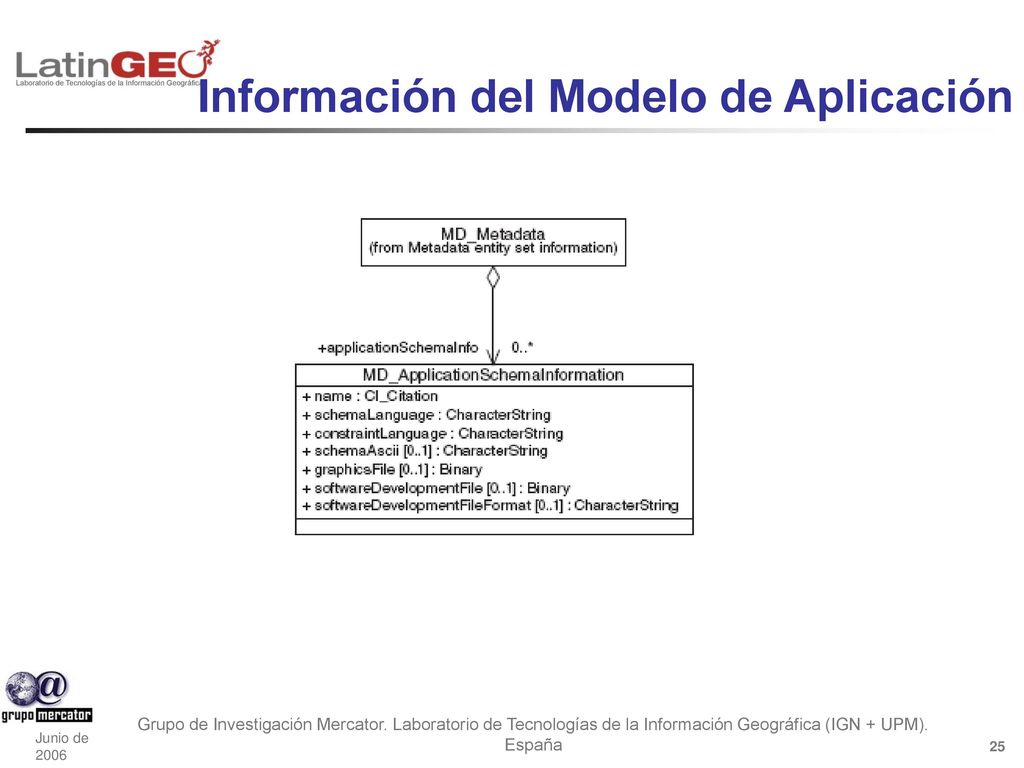

25 Información del Modelo de Aplicación
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

26 Diagramas UML "Tipos de datos"
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

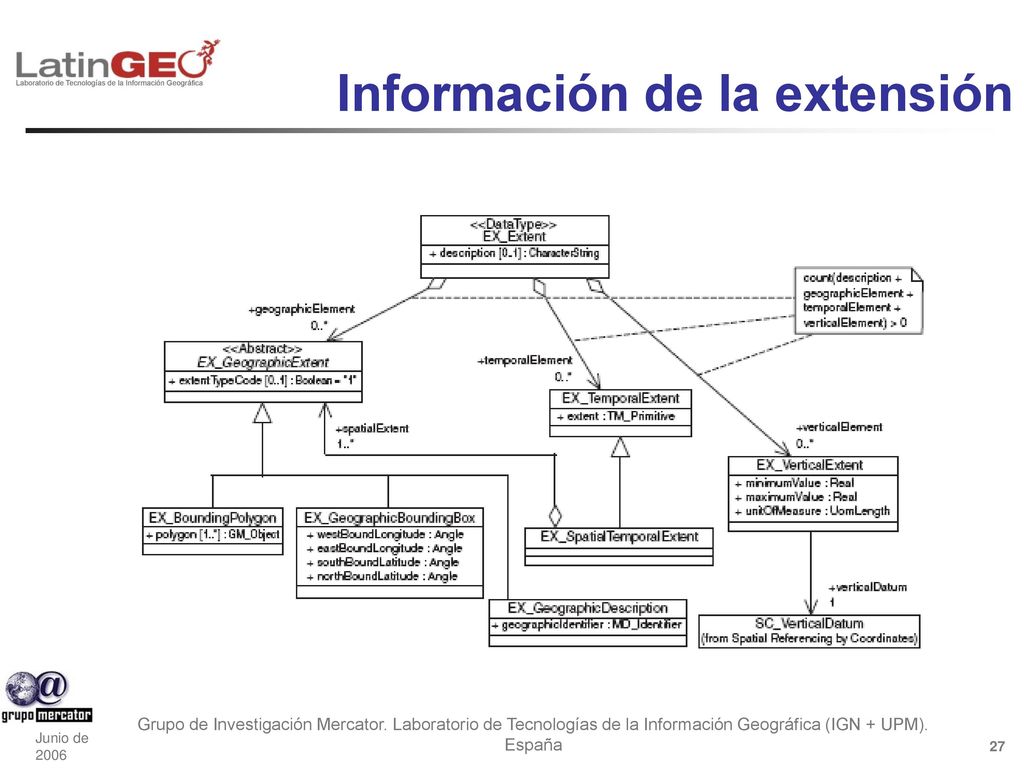

27 Información de la extensión
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

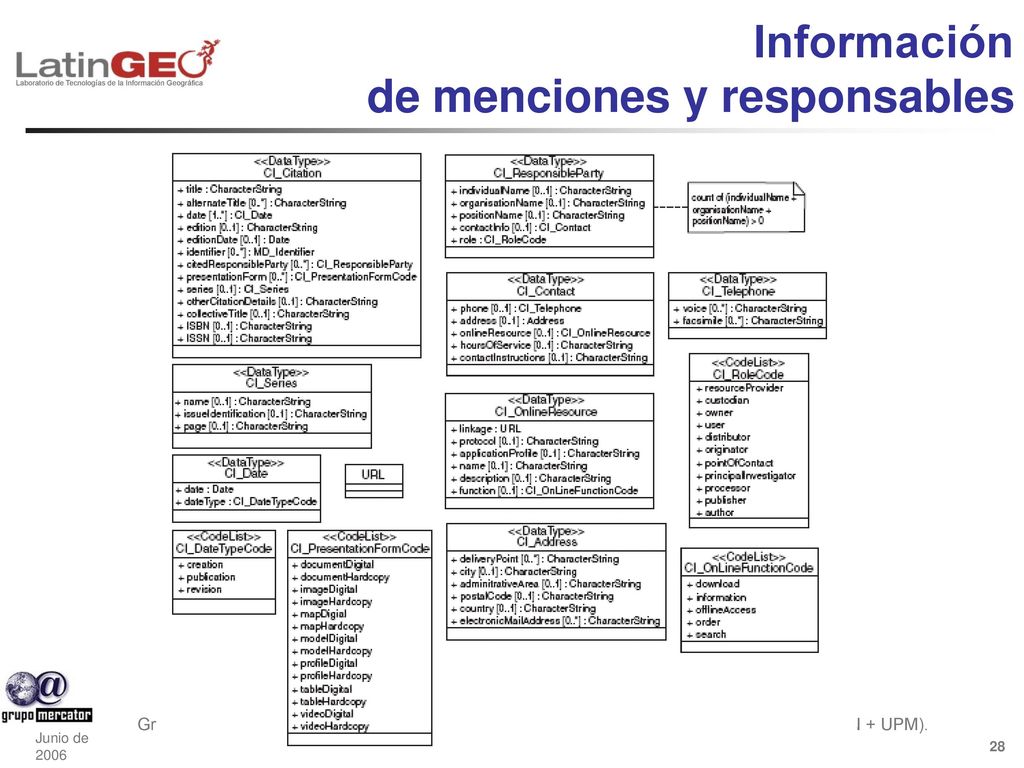

28 Información de menciones y responsables
Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006

29 Alejandra Sánchez Maganto Instituto Geográfico Nacional
Tlfno: Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España Junio de 2006
