1 - M6 Operación, monitoreo y mantenimiento -

2 Los 3 pilares de una operación exitosa y libre de problemas para una planta FV son: -Monitoreo adecuado -Mantenimiento -Si es necesario: Seguridad

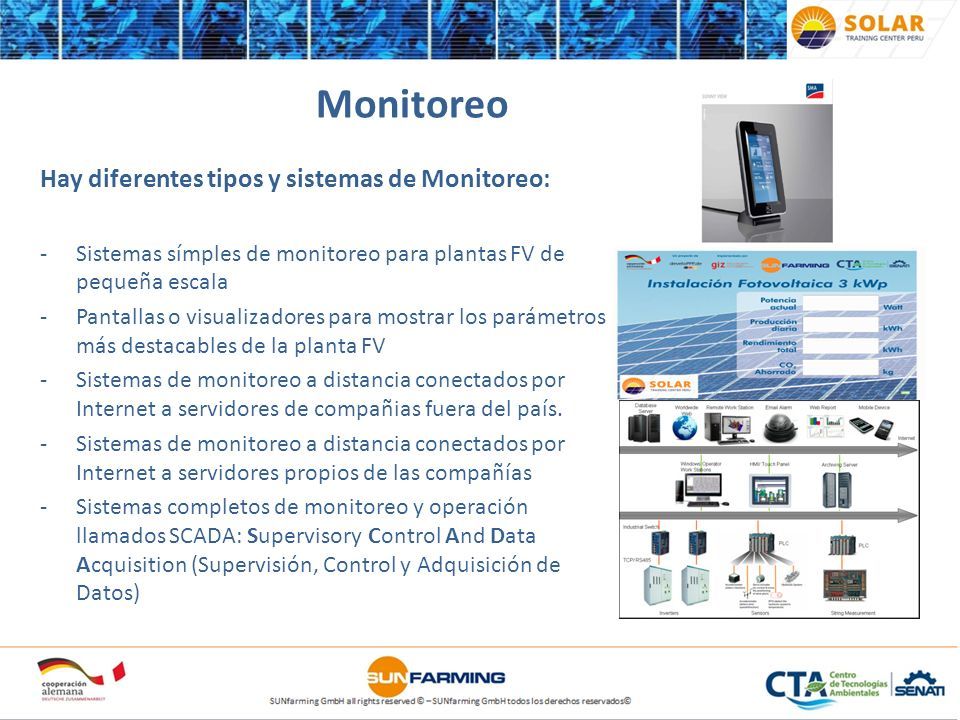

3 Monitoreo Hay diferentes tipos y sistemas de Monitoreo: -Sistemas símples de monitoreo para plantas FV de pequeña escala -Pantallas o visualizadores para mostrar los parámetros más destacables de la planta FV -Sistemas de monitoreo a distancia conectados por Internet a servidores de compañias fuera del país. -Sistemas de monitoreo a distancia conectados por Internet a servidores propios de las compañías -Sistemas completos de monitoreo y operación llamados SCADA: Supervisory Control And Data Acquisition (Supervisión, Control y Adquisición de Datos)

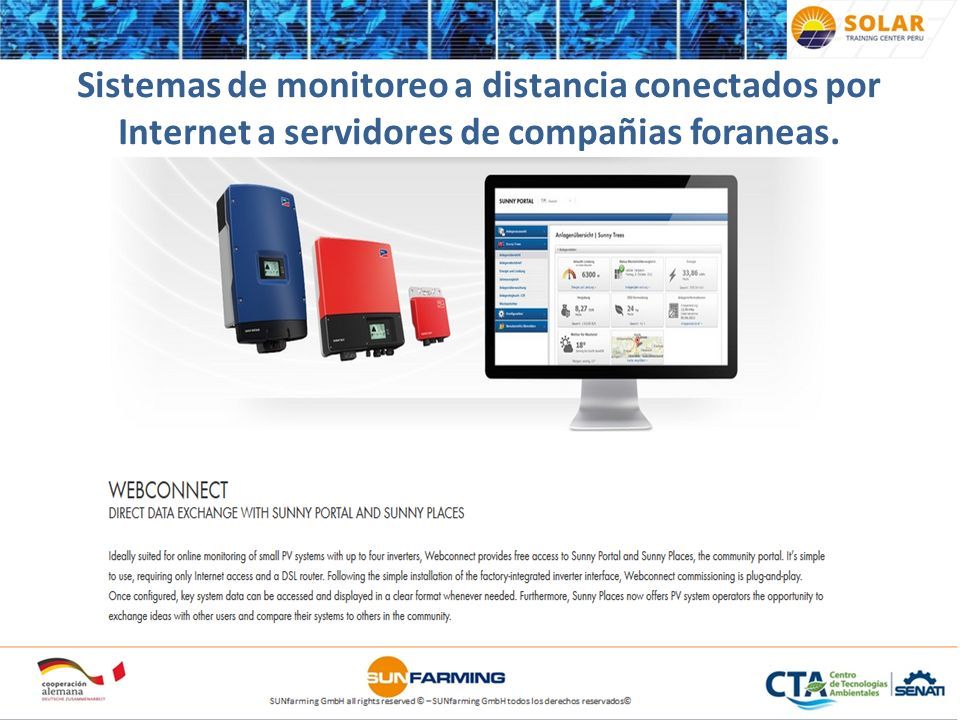

4 Sistemas de monitoreo a distancia conectados por Internet a servidores de compañias foraneas.

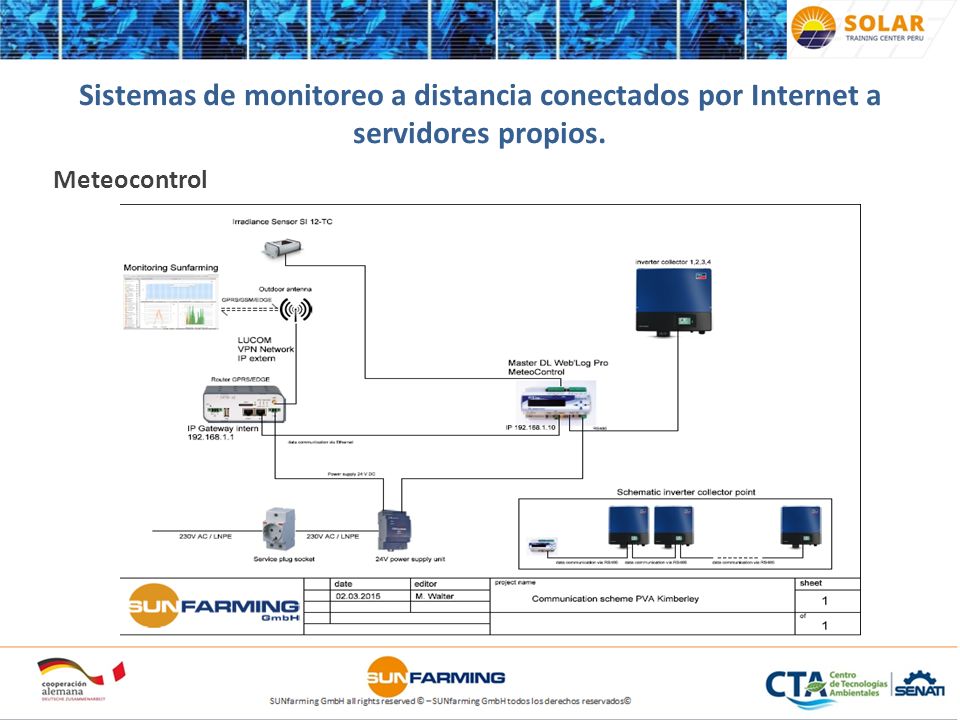

5 Sistemas de monitoreo a distancia conectados por Internet a servidores propios. Meteocontrol

6 Monitoreo Con Victron Colour Control GX

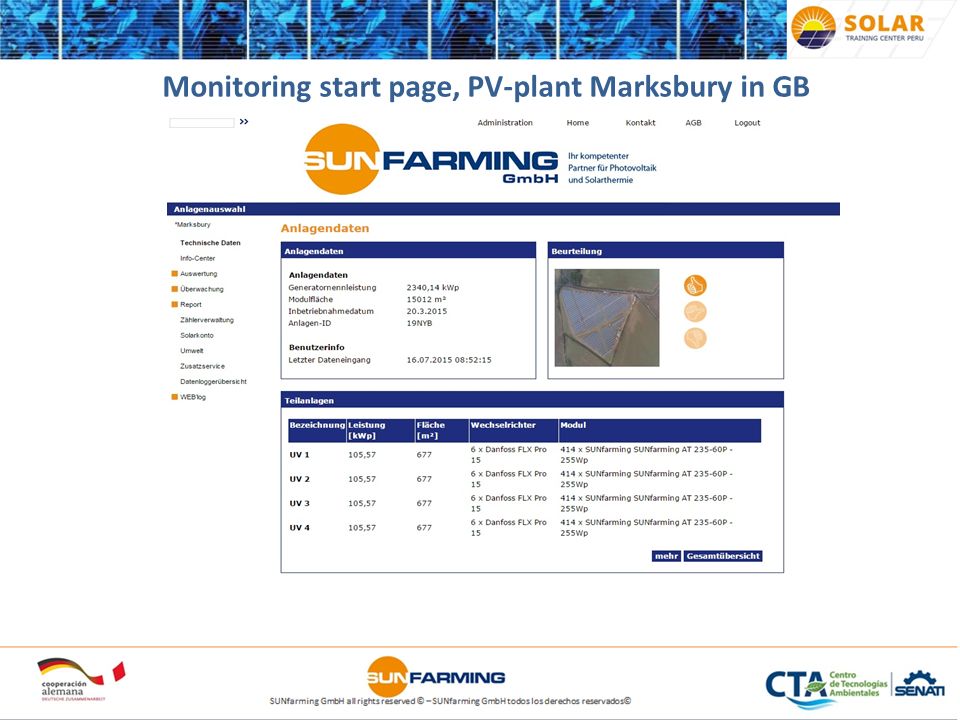

7 Monitoring start page, PV-plant Marksbury in GB

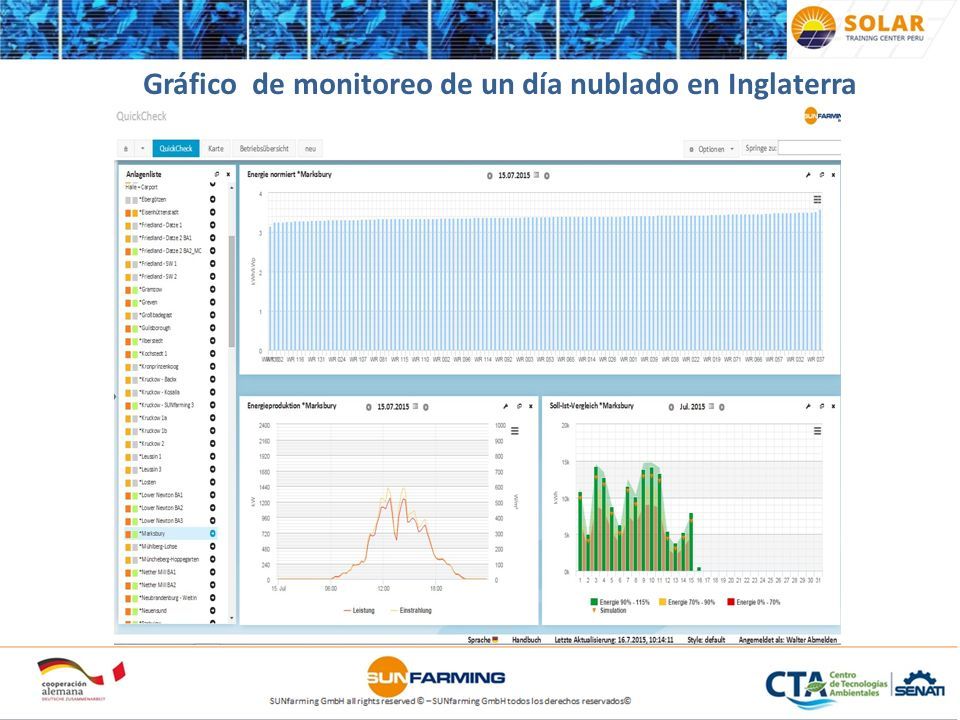

8 Gráfico de monitoreo de un día nublado en Inglaterra

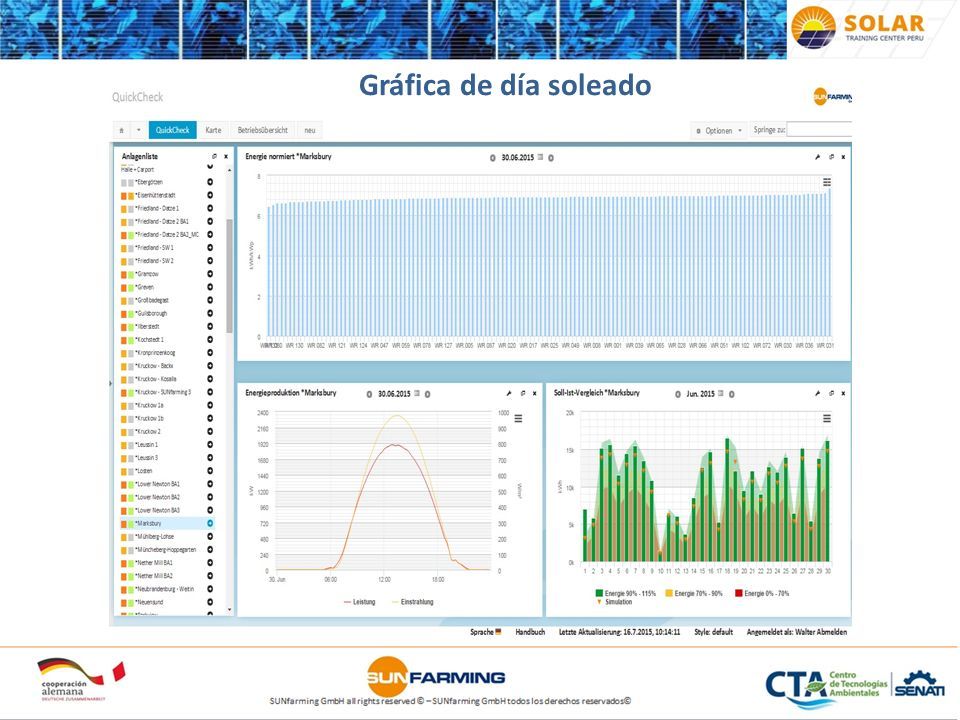

9 Gráfica de día soleado

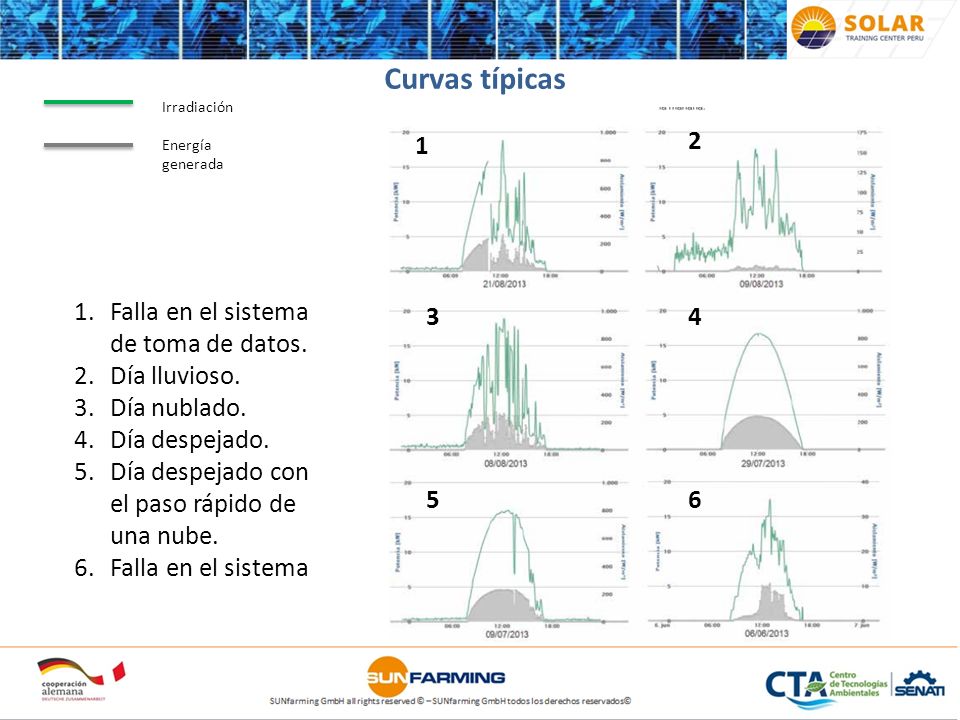

10 Curvas típicas Irradiación Energía generada 1 2 34 56 1.Falla en el sistema de toma de datos. 2.Día lluvioso. 3.Día nublado. 4.Día despejado. 5.Día despejado con el paso rápido de una nube. 6.Falla en el sistema

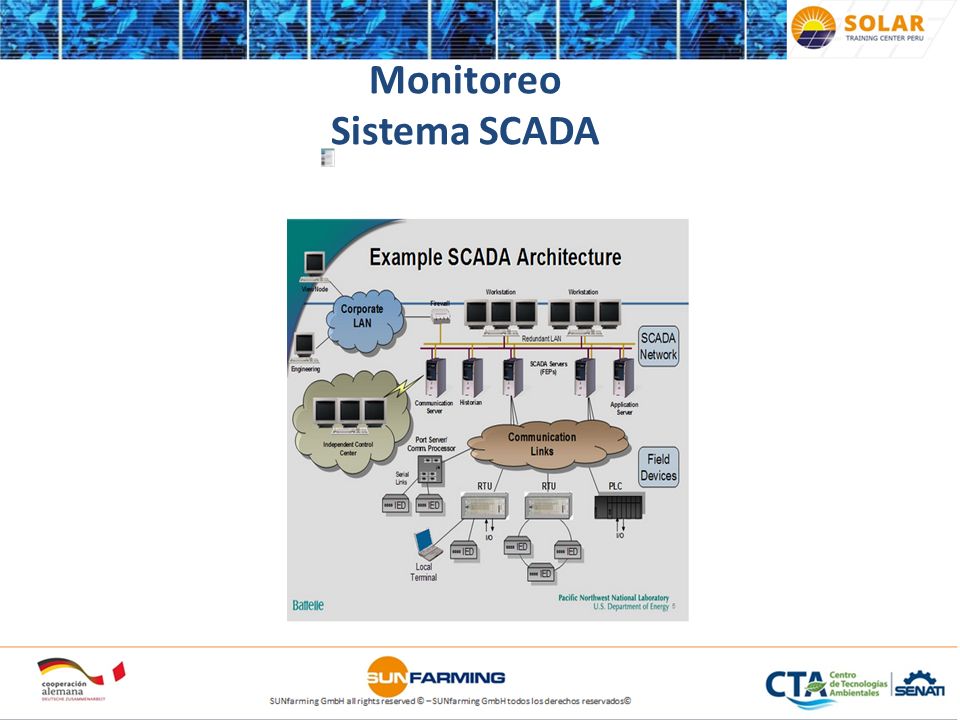

11 Monitoreo Sistema SCADA

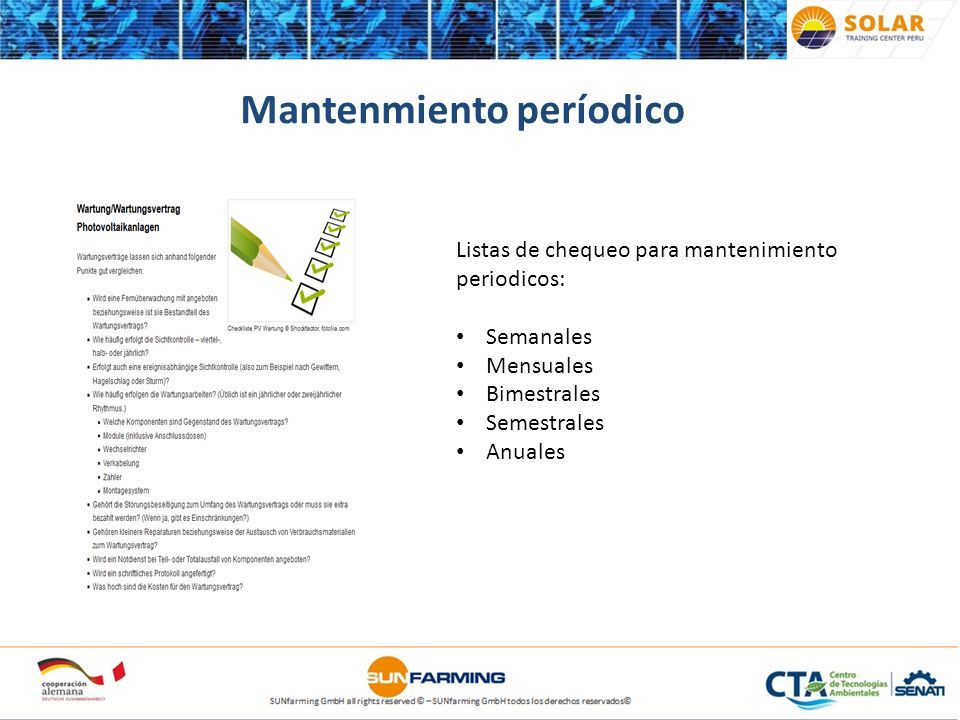

12 Mantenmiento períodico Listas de chequeo para mantenimiento periodicos: Semanales Mensuales Bimestrales Semestrales Anuales

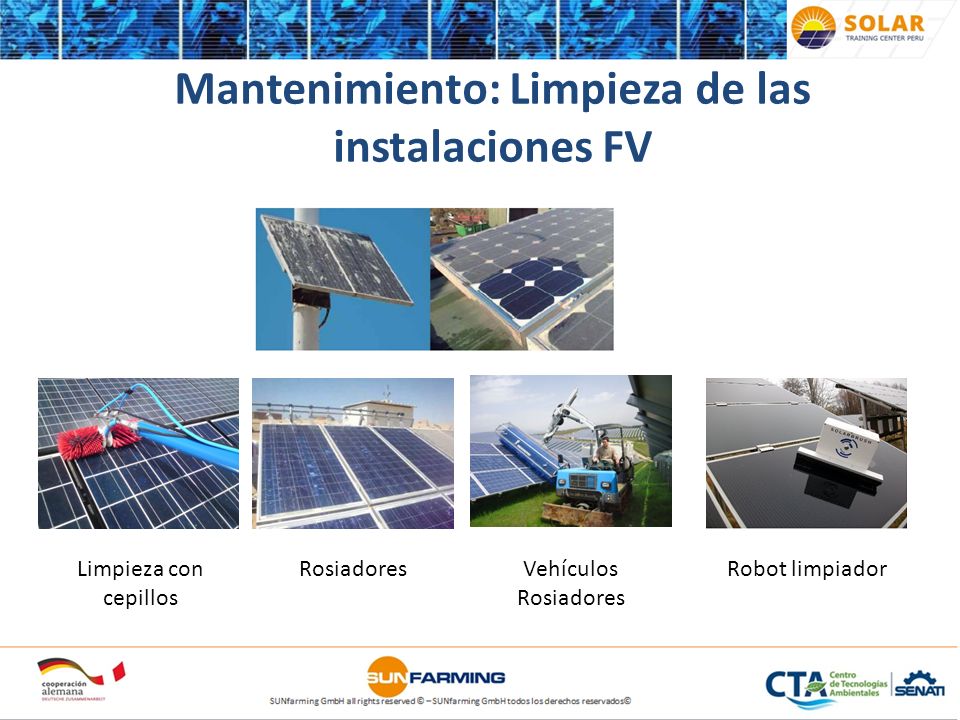

13 Mantenimiento: Limpieza de las instalaciones FV Limpieza con cepillos Vehículos Rosiadores Robot limpiadorRosiadores

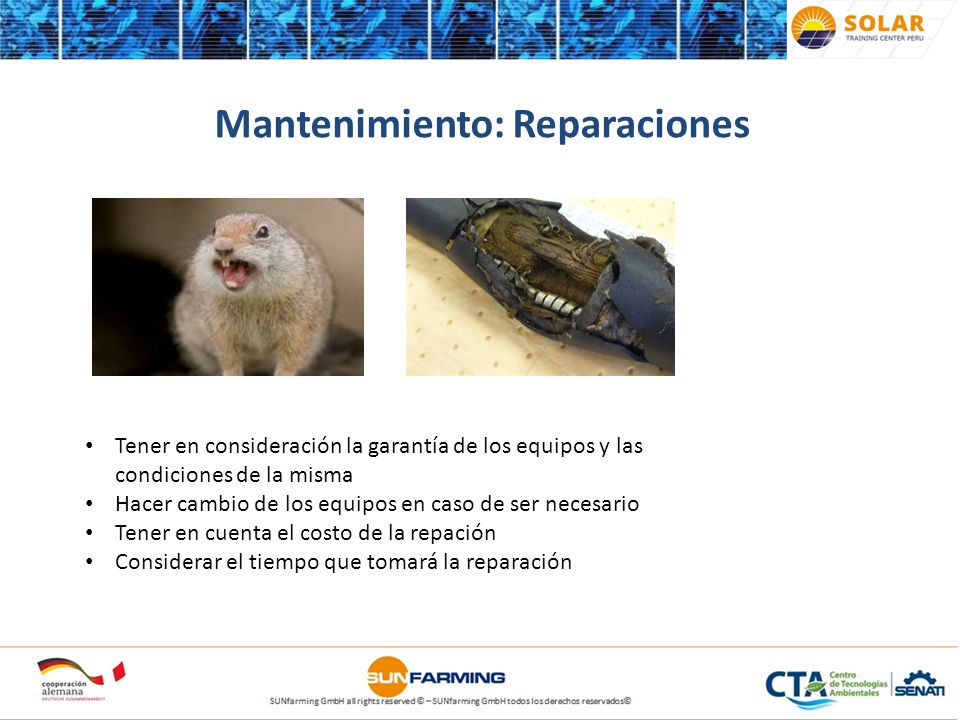

14 Mantenimiento: Reparaciones Tener en consideración la garantía de los equipos y las condiciones de la misma Hacer cambio de los equipos en caso de ser necesario Tener en cuenta el costo de la repación Considerar el tiempo que tomará la reparación

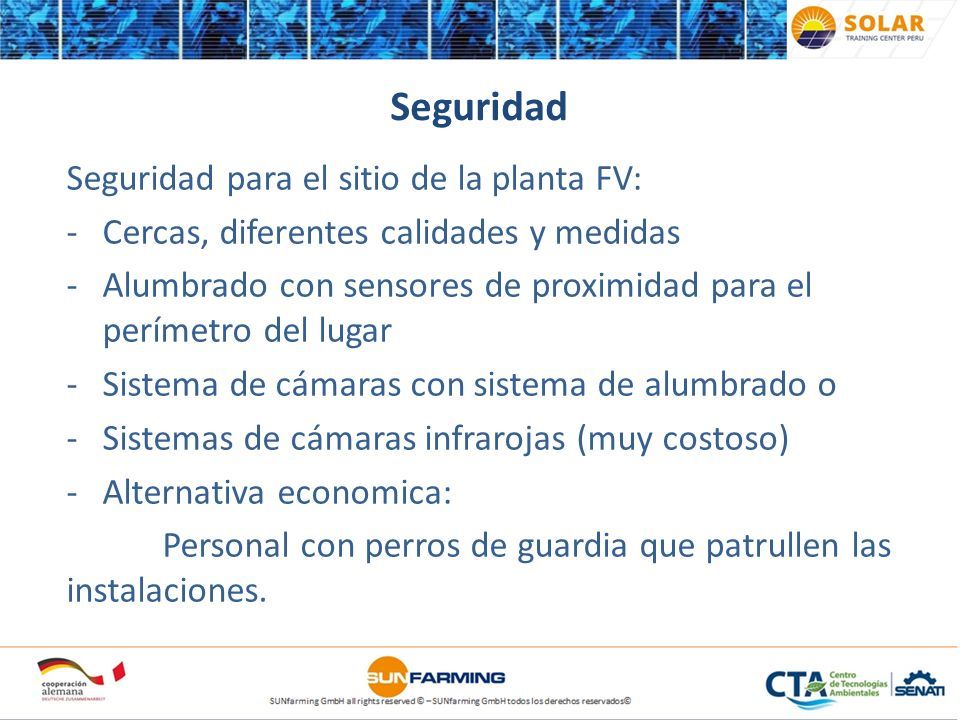

15 Seguridad Seguridad para el sitio de la planta FV: -Cercas, diferentes calidades y medidas -Alumbrado con sensores de proximidad para el perímetro del lugar -Sistema de cámaras con sistema de alumbrado o -Sistemas de cámaras infrarojas (muy costoso) -Alternativa economica: Personal con perros de guardia que patrullen las instalaciones.

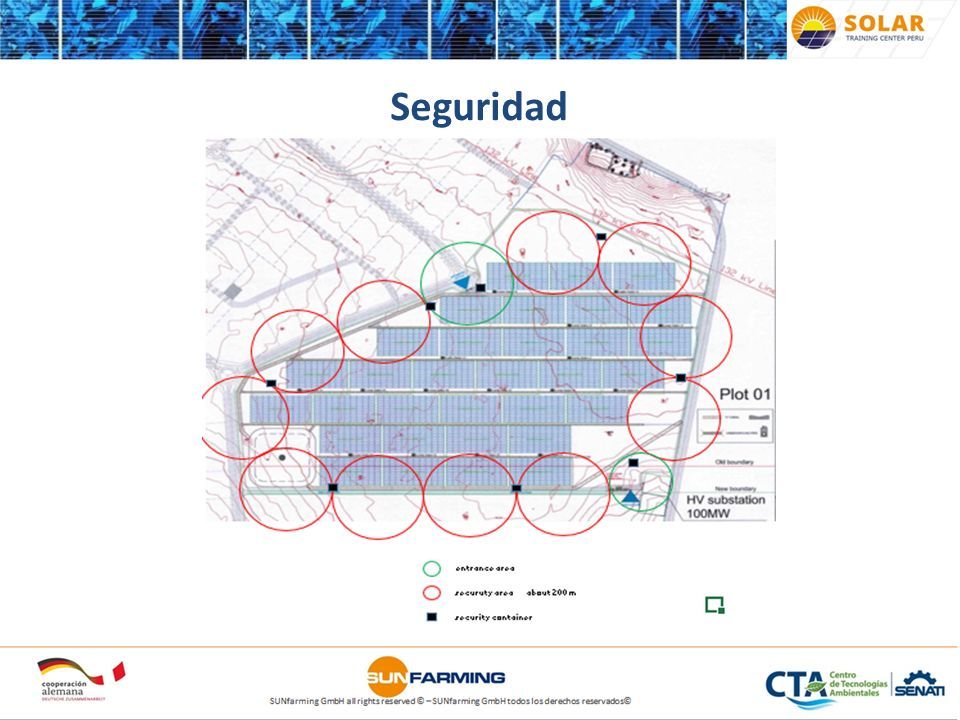

16 Seguridad

17

18 Operación y Mantenimiento SUNfarming para plantas FV, ca. 70 MW

19 Contacto: SUNfarming GmbH Zum Wasserwerk 12 15537 Erkner, Alemania Tel.: +49 (0) 3362 / 8859 120 Fax: +49 (0) 3362 / 8859 130 www.sunfarming.de info@sunfarming.de ¡MUCHAS GRACIAS POR SU ATENCIÓN! Contacto Solar Training Center: Ing. Julius Jaeger
