Archivo Editor de control numérico (FNC-Editor)

Presentación del tema: "Archivo Editor de control numérico (FNC-Editor)"— Transcripción de la presentación:

1 Archivo Editor de control numérico (FNC-Editor)

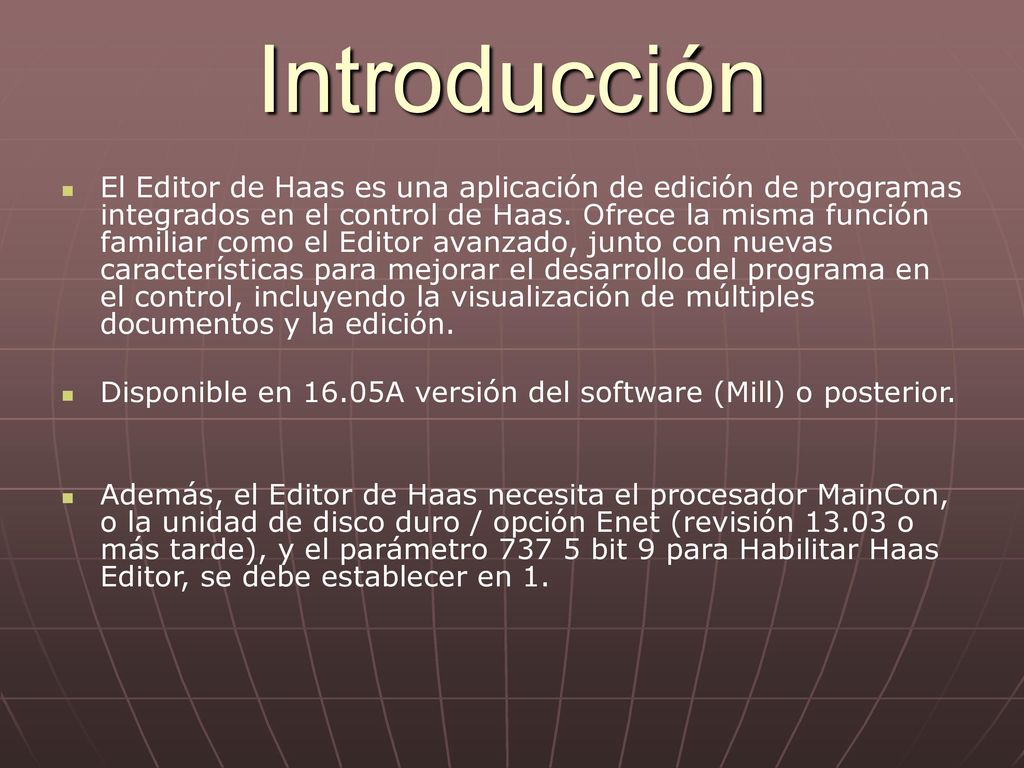

2 Introducción El Editor de Haas es una aplicación de edición de programas integrados en el control de Haas. Ofrece la misma función familiar como el Editor avanzado, junto con nuevas características para mejorar el desarrollo del programa en el control, incluyendo la visualización de múltiples documentos y la edición. Disponible en 16.05A versión del software (Mill) o posterior. Además, el Editor de Haas necesita el procesador MainCon, o la unidad de disco duro / opción Enet (revisión o más tarde), y el parámetro bit 9 para Habilitar Haas Editor, se debe establecer en 1.

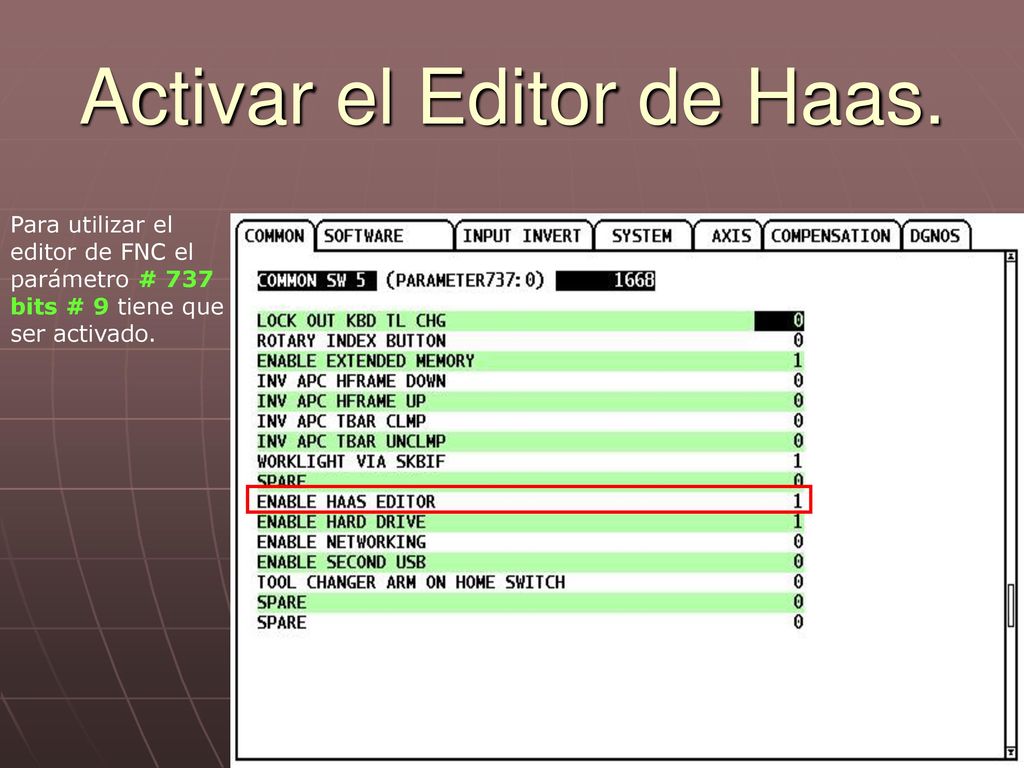

3 Activar el Editor de Haas.
Para utilizar el editor de FNC el parámetro # 737 bits # 9 tiene que ser activado.

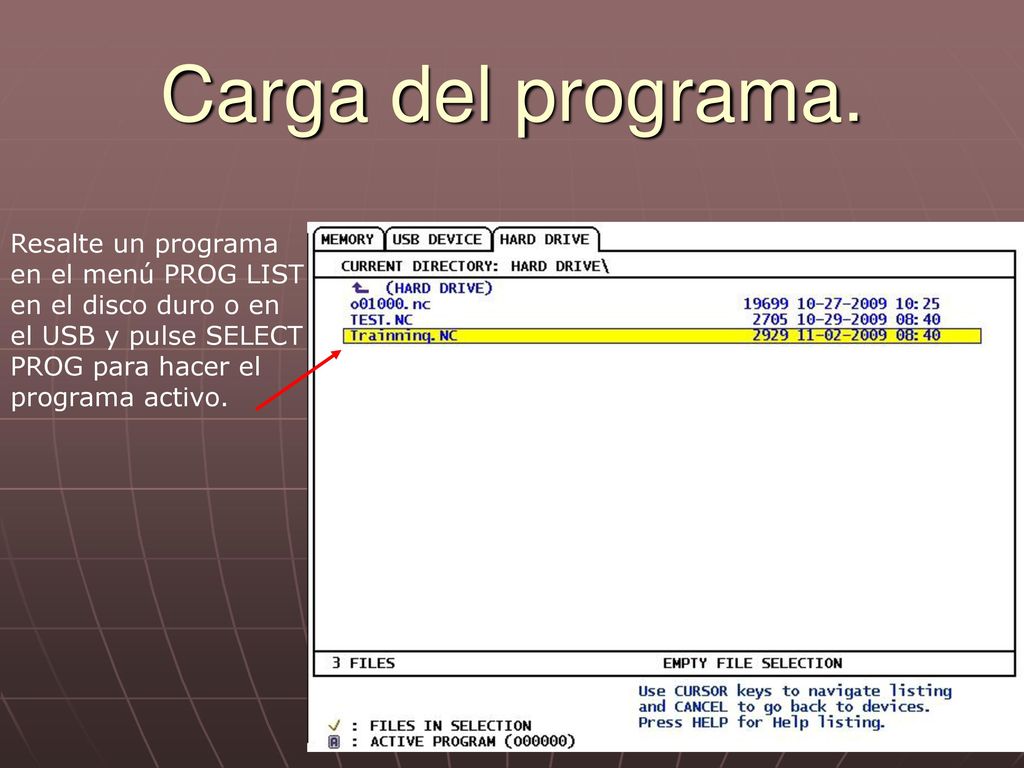

4 Carga del programa. Resalte un programa en el menú PROG LIST en el disco duro o en el USB y pulse SELECT PROG para hacer el programa activo.

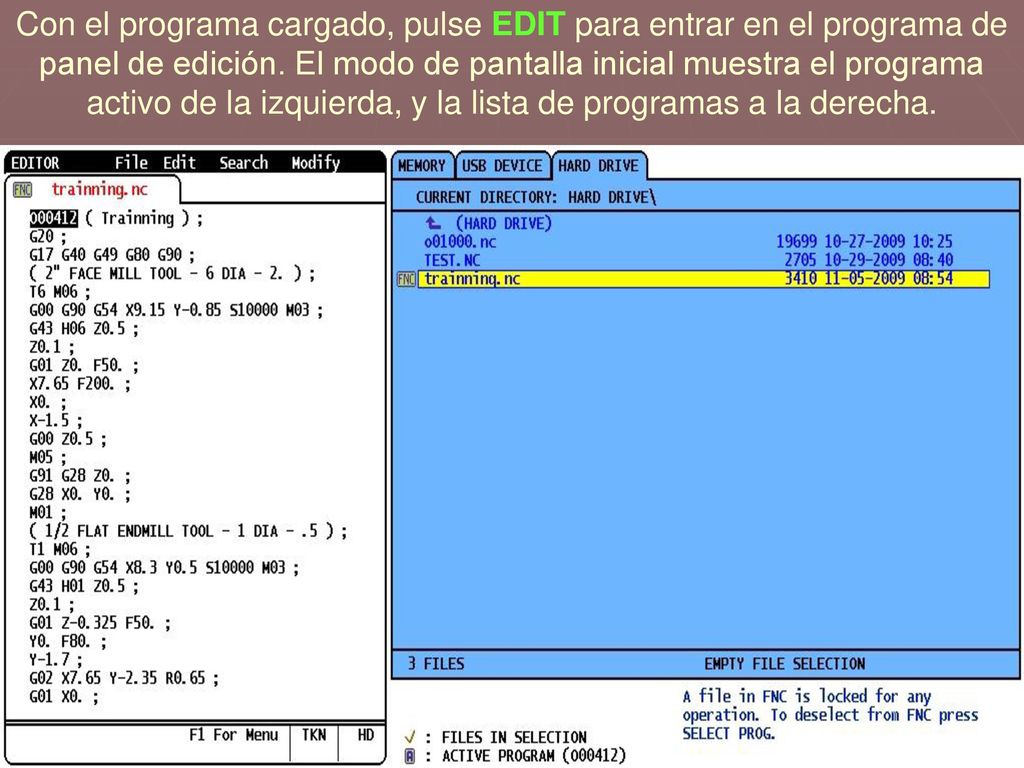

5 Con el programa cargado, pulse EDIT para entrar en el programa de panel de edición. El modo de pantalla inicial muestra el programa activo de la izquierda, y la lista de programas a la derecha.

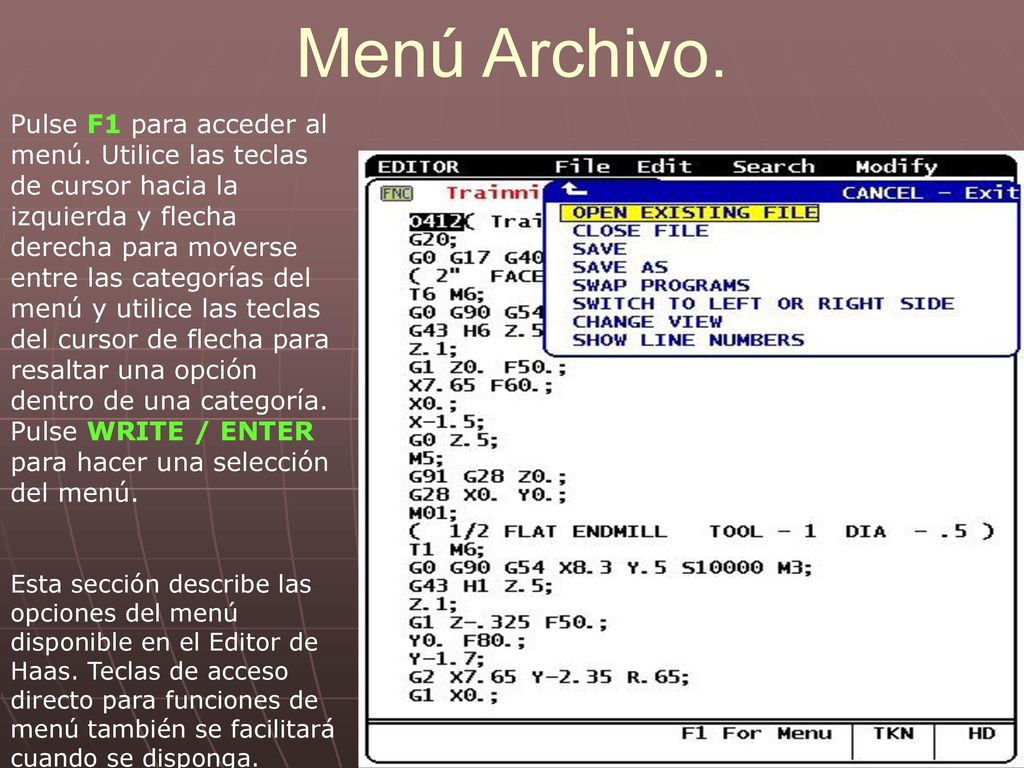

6 Menú Archivo. Pulse F1 para acceder al menú. Utilice las teclas de cursor hacia la izquierda y flecha derecha para moverse entre las categorías del menú y utilice las teclas del cursor de flecha para resaltar una opción dentro de una categoría. Pulse WRITE / ENTER para hacer una selección del menú. Esta sección describe las opciones del menú disponible en el Editor de Haas. Teclas de acceso directo para funciones de menú también se facilitará cuando se disponga.

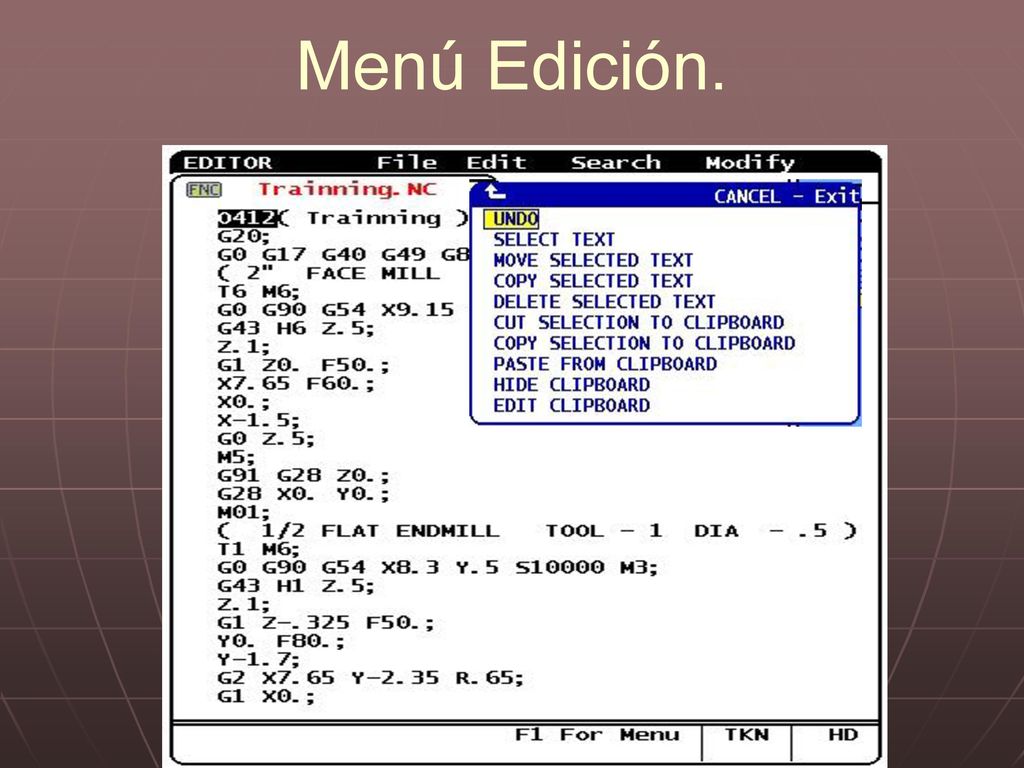

7 Menú Edición.

8 Menú de búsqueda.

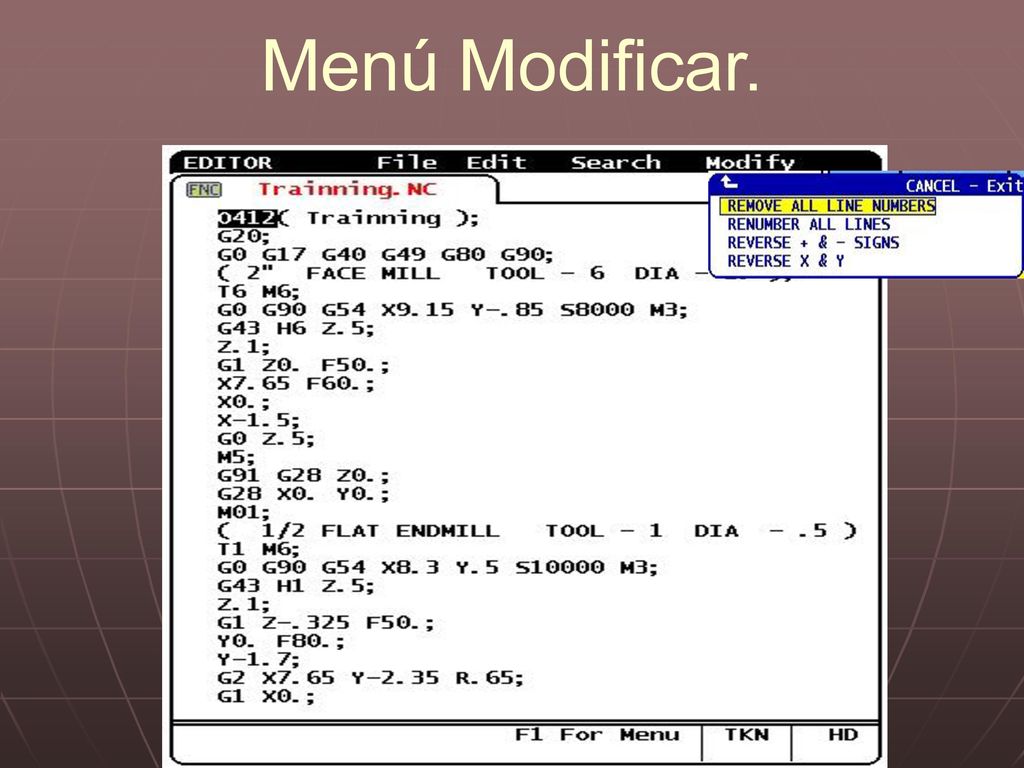

9 Menú Modificar.

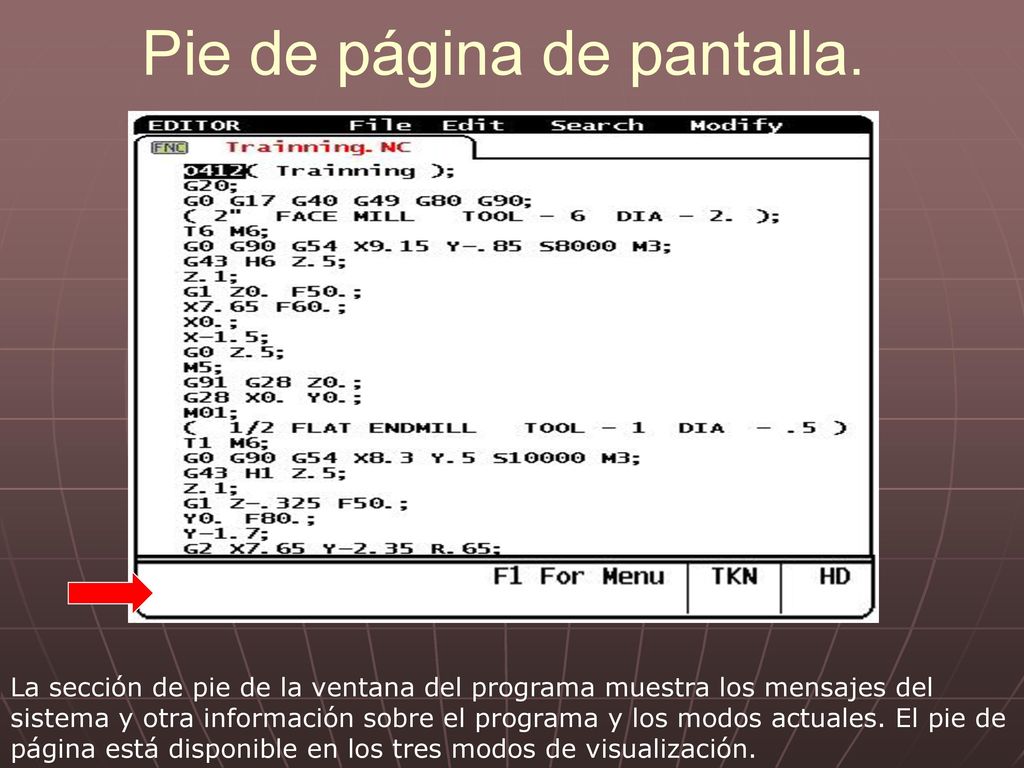

10 Pie de página de pantalla.
La sección de pie de la ventana del programa muestra los mensajes del sistema y otra información sobre el programa y los modos actuales. El pie de página está disponible en los tres modos de visualización.

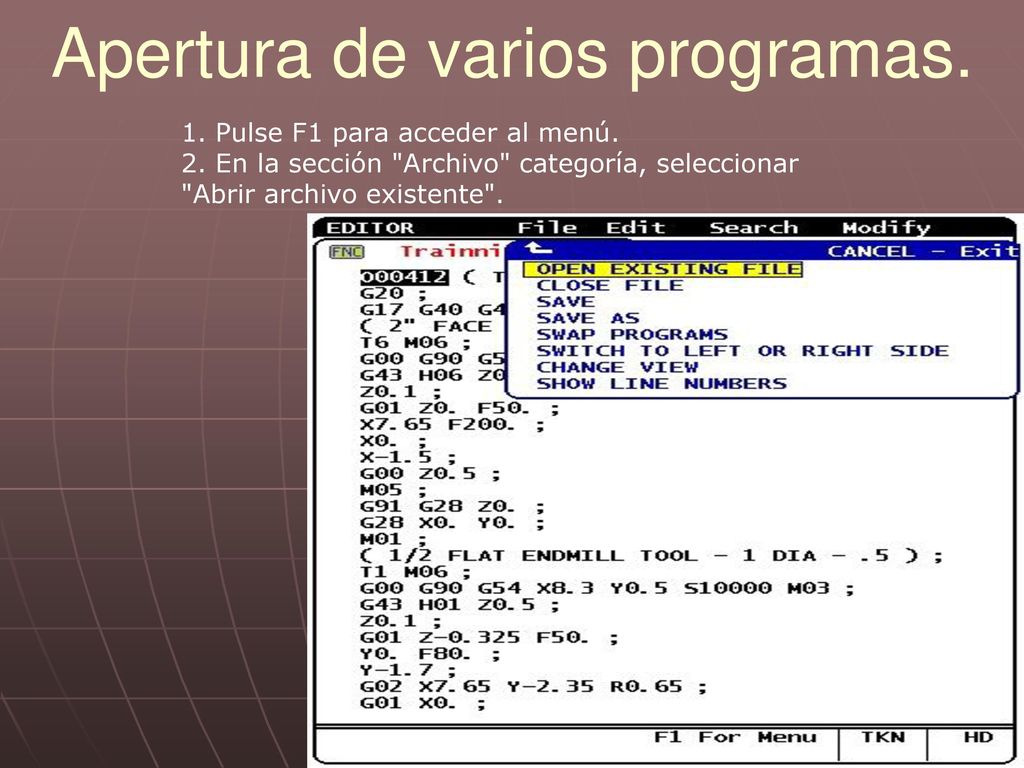

11 Apertura de varios programas.
1. Pulse F1 para acceder al menú. 2. En la sección "Archivo" categoría, seleccionar "Abrir archivo existente".

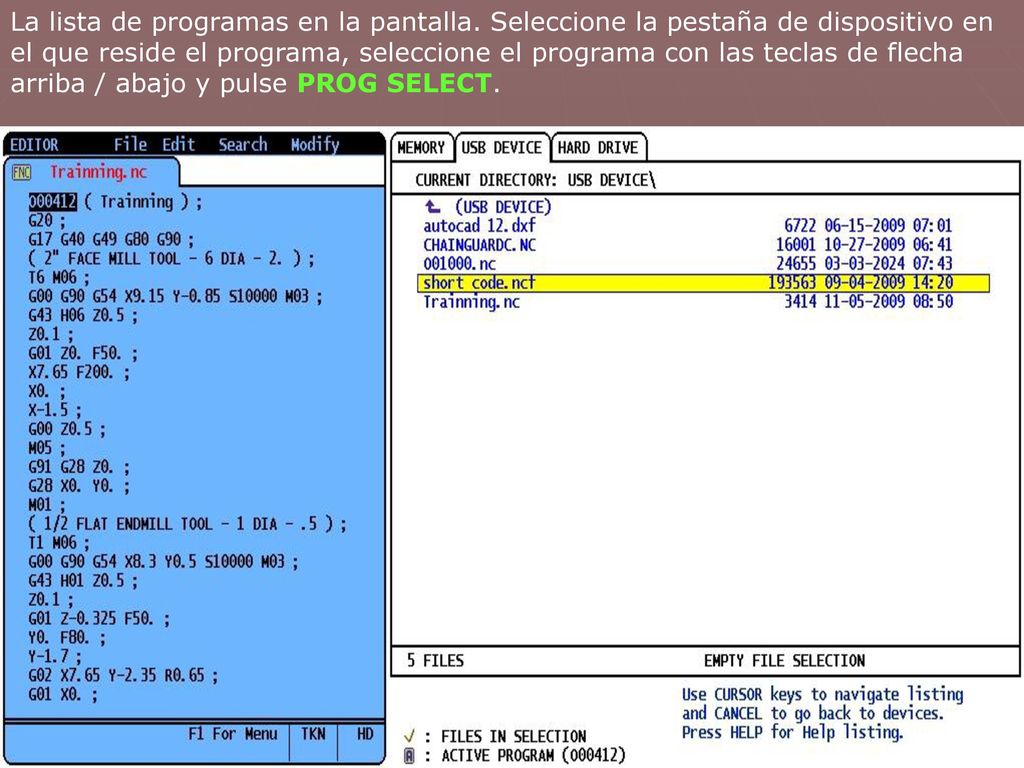

12 La lista de programas en la pantalla
La lista de programas en la pantalla. Seleccione la pestaña de dispositivo en el que reside el programa, seleccione el programa con las teclas de flecha arriba / abajo y pulse PROG SELECT.

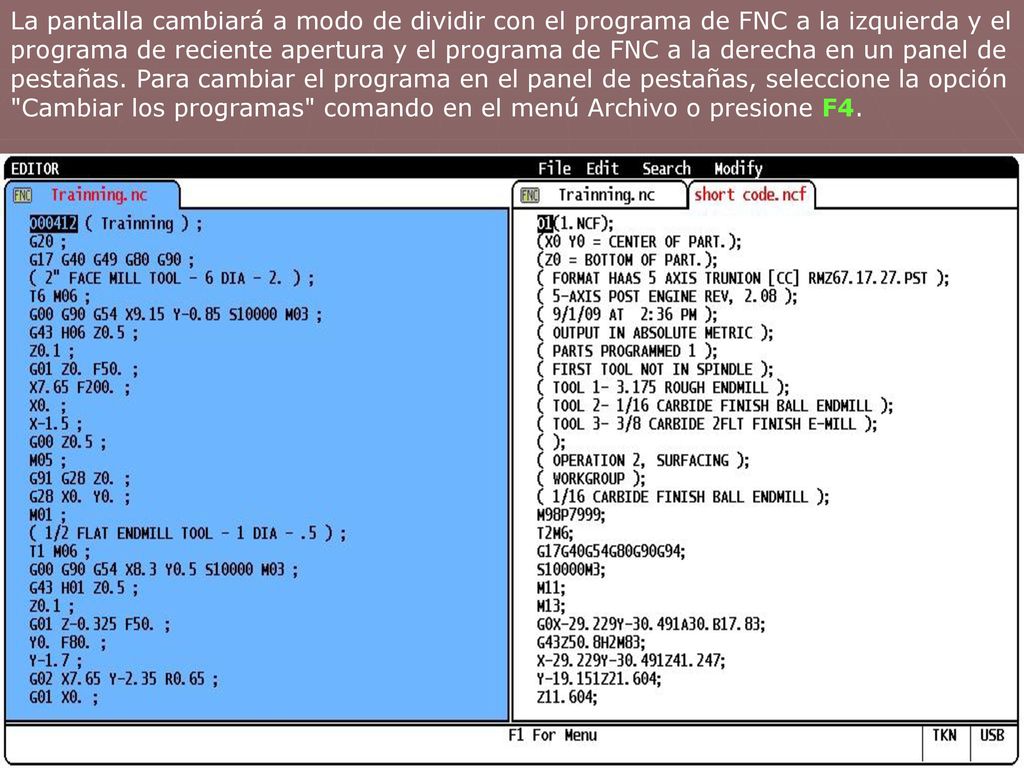

13 La pantalla cambiará a modo de dividir con el programa de FNC a la izquierda y el programa de reciente apertura y el programa de FNC a la derecha en un panel de pestañas. Para cambiar el programa en el panel de pestañas, seleccione la opción "Cambiar los programas" comando en el menú Archivo o presione F4.

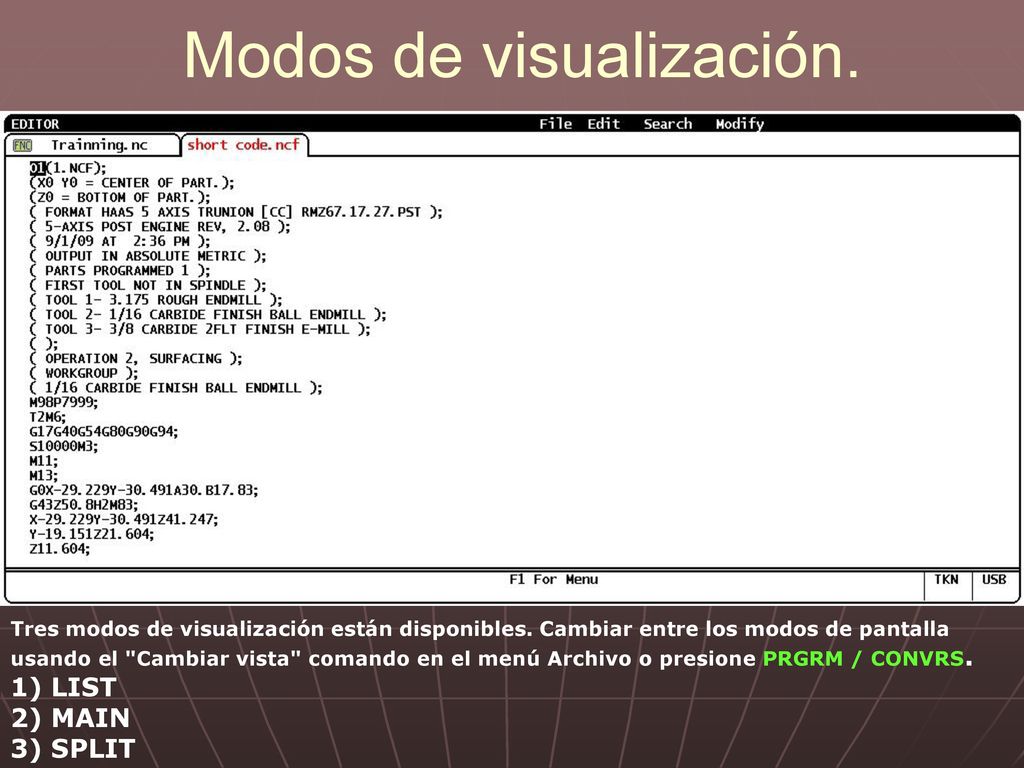

14 Modos de visualización.
Tres modos de visualización están disponibles. Cambiar entre los modos de pantalla usando el "Cambiar vista" comando en el menú Archivo o presione PRGRM / CONVRS. 1) LIST 2) MAIN 3) SPLIT

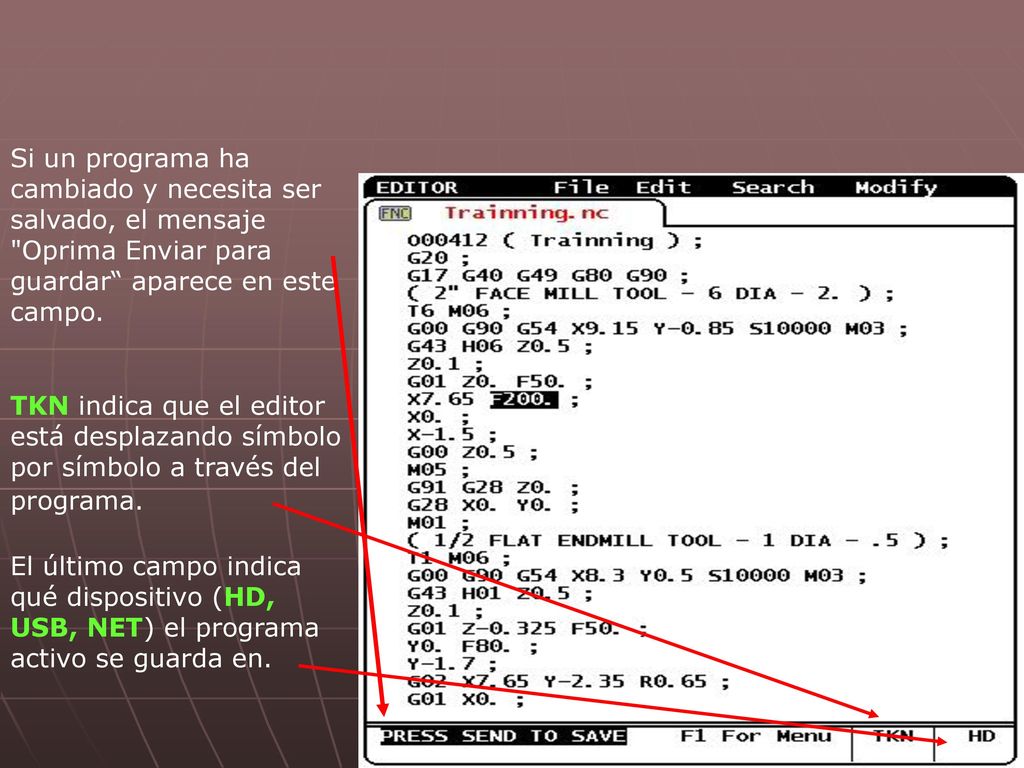

15 Si un programa ha cambiado y necesita ser salvado, el mensaje "Oprima Enviar para guardar“ aparece en este campo. TKN indica que el editor está desplazando símbolo por símbolo a través del programa. El último campo indica qué dispositivo (HD, USB, NET) el programa activo se guarda en.

16 Application Department Oxnard ca, 93030
Prepared by Haas Automation Application Department Oxnard ca, 93030
