1 Compresor de Tornillo libre de aceite lubricado por agua Introducción al compresor de Tornillo de aire“Z”

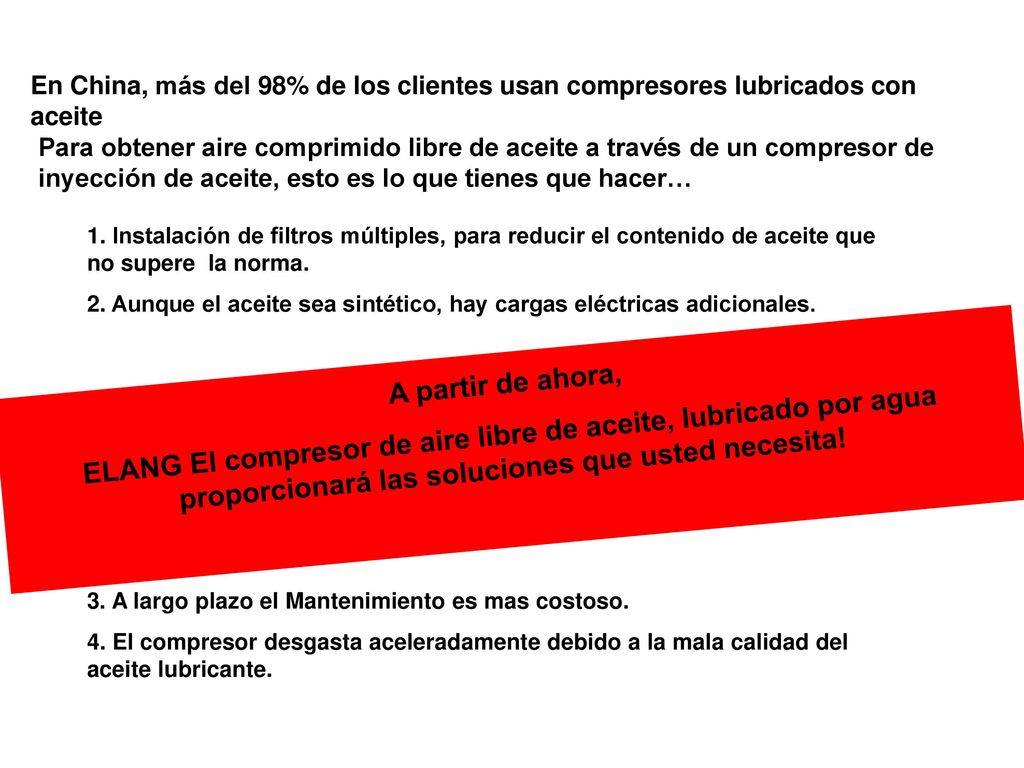

2 En China, más del 98% de los clientes usan compresores lubricados con aceite
Para obtener aire comprimido libre de aceite a través de un compresor de inyección de aceite, esto es lo que tienes que hacer… 1. Instalación de filtros múltiples, para reducir el contenido de aceite que no supere la norma. 2. Aunque el aceite sea sintético, hay cargas eléctricas adicionales. 3. A largo plazo el Mantenimiento es mas costoso. 4. El compresor desgasta aceleradamente debido a la mala calidad del aceite lubricante. ELANG El compresor de aire libre de aceite, lubricado por agua proporcionará las soluciones que usted necesita! A partir de ahora,

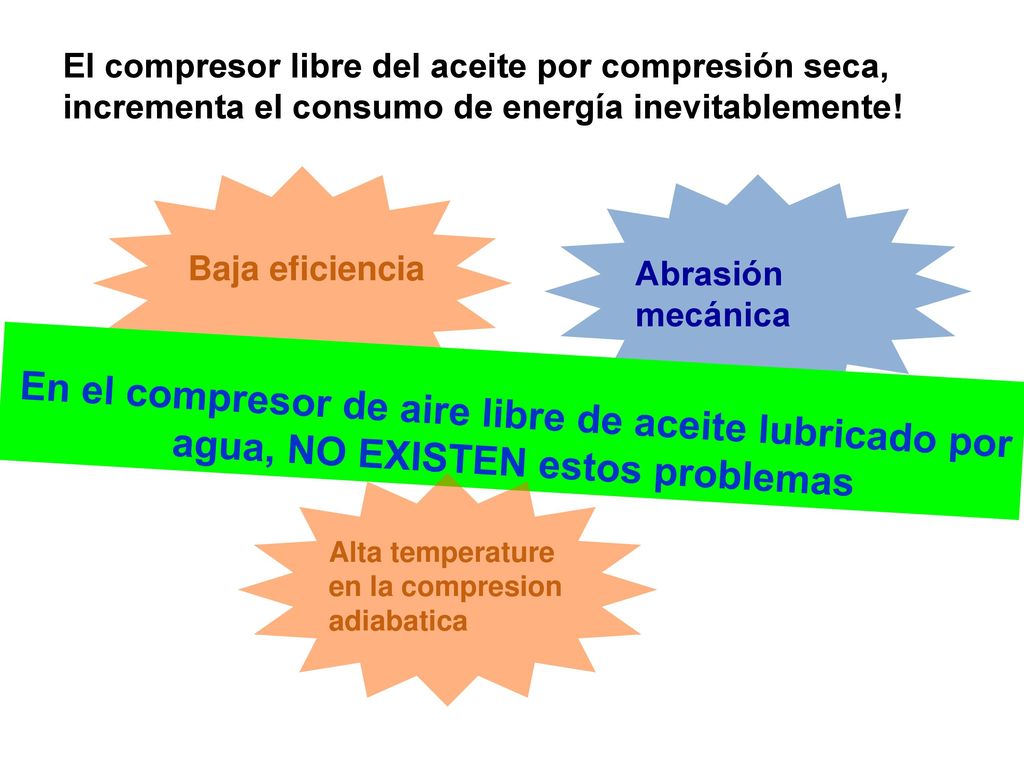

3 El compresor libre del aceite por compresión seca, incrementa el consumo de energía inevitablemente!
Baja eficiencia Abrasión mecánica En el compresor de aire libre de aceite lubricado por agua, NO EXISTEN estos problemas Alta temperature en la compresion adiabatica

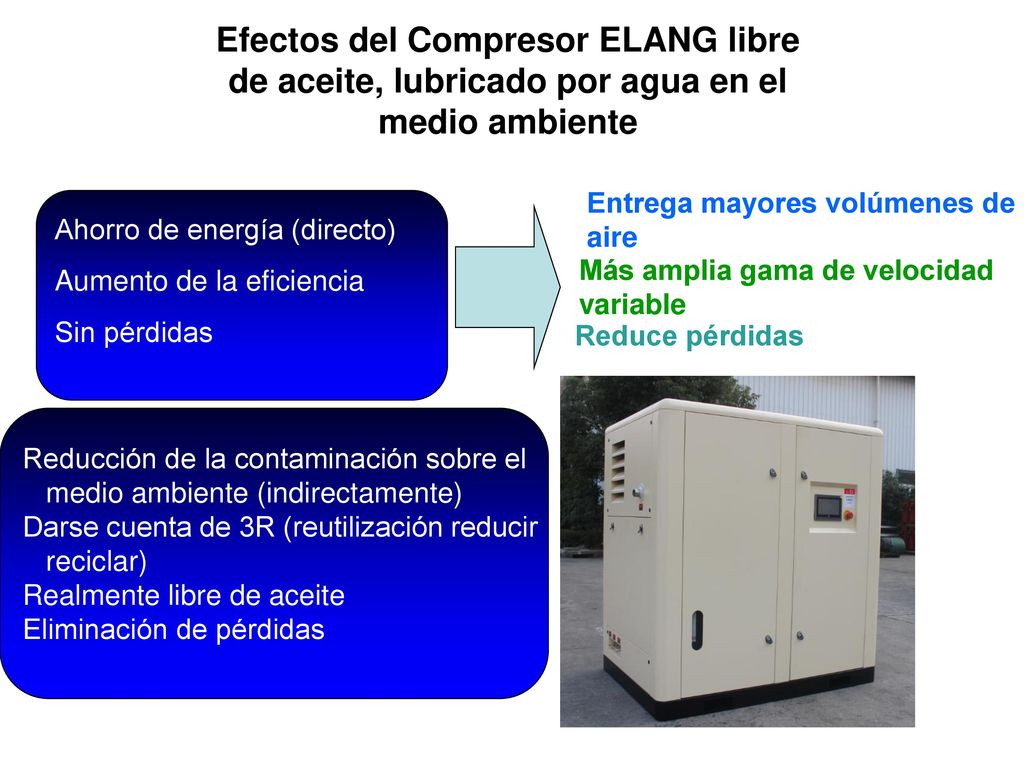

4 Efectos del Compresor ELANG libre de aceite, lubricado por agua en el medio ambiente
Entrega mayores volúmenes de aire Ahorro de energía (directo) Aumento de la eficiencia Sin pérdidas Más amplia gama de velocidad variable Reduce pérdidas Reducción de la contaminación sobre el    medio ambiente (indirectamente) Darse cuenta de 3R (reutilización reducir    reciclar) Realmente libre de aceite Eliminación de pérdidas Reducing the burden on the environment (indirectly) Realize 3R (reuse reduce recycle) Realize oil free Realize no waste

5 Compresor libre de aceite lubricado por agua

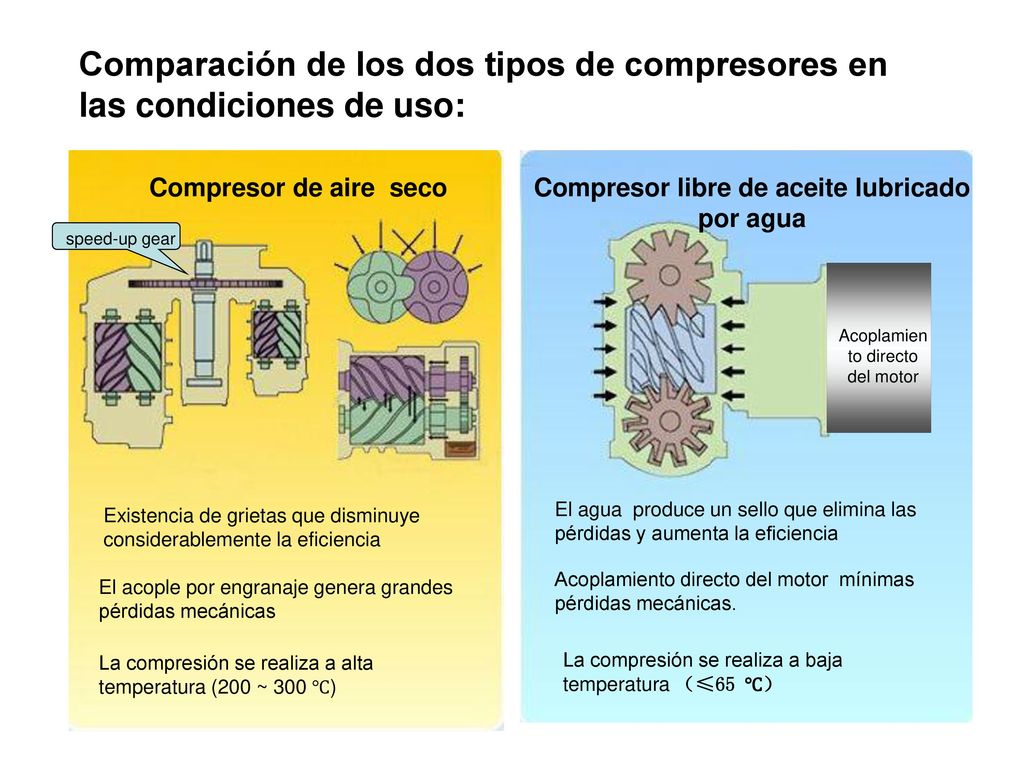

Comparación de los dos tipos de compresores en las condiciones de uso: Compresor de aire seco Compresor libre de aceite lubricado por agua speed-up gear Acoplamiento directo del motor Existencia de grietas que disminuye considerablemente la eficiencia El agua produce un sello que elimina las pérdidas y aumenta la eficiencia Acoplamiento directo del motor mínimas pérdidas mecánicas. El acople por engranaje genera grandes pérdidas mecánicas La compresión se realiza a alta temperatura (200 ~ 300 ℃) La compresión se realiza a baja temperatura （≤65 ℃）

6 Compresor libre de aceite lubricado por agua

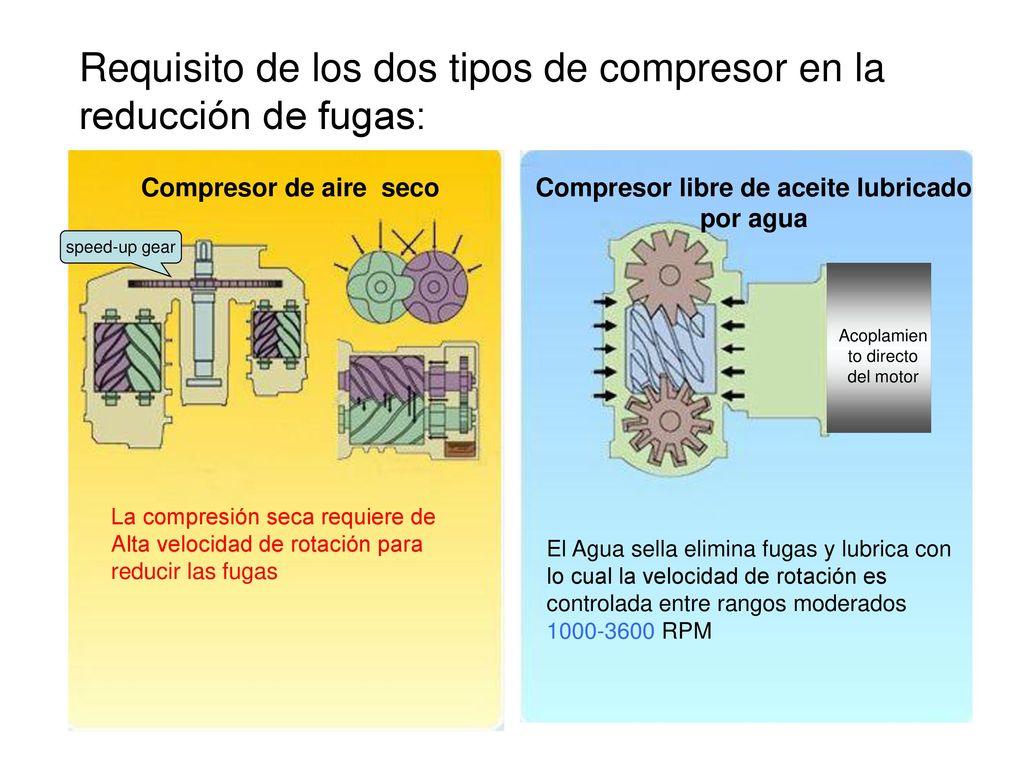

Requisito de los dos tipos de compresor en la reducción de fugas: Compresor de aire seco Compresor libre de aceite lubricado por agua speed-up gear Acoplamiento directo del motor La compresión seca requiere de Alta velocidad de rotación para reducir las fugas El Agua sella elimina fugas y lubrica con lo cual la velocidad de rotación es controlada entre rangos moderados RPM

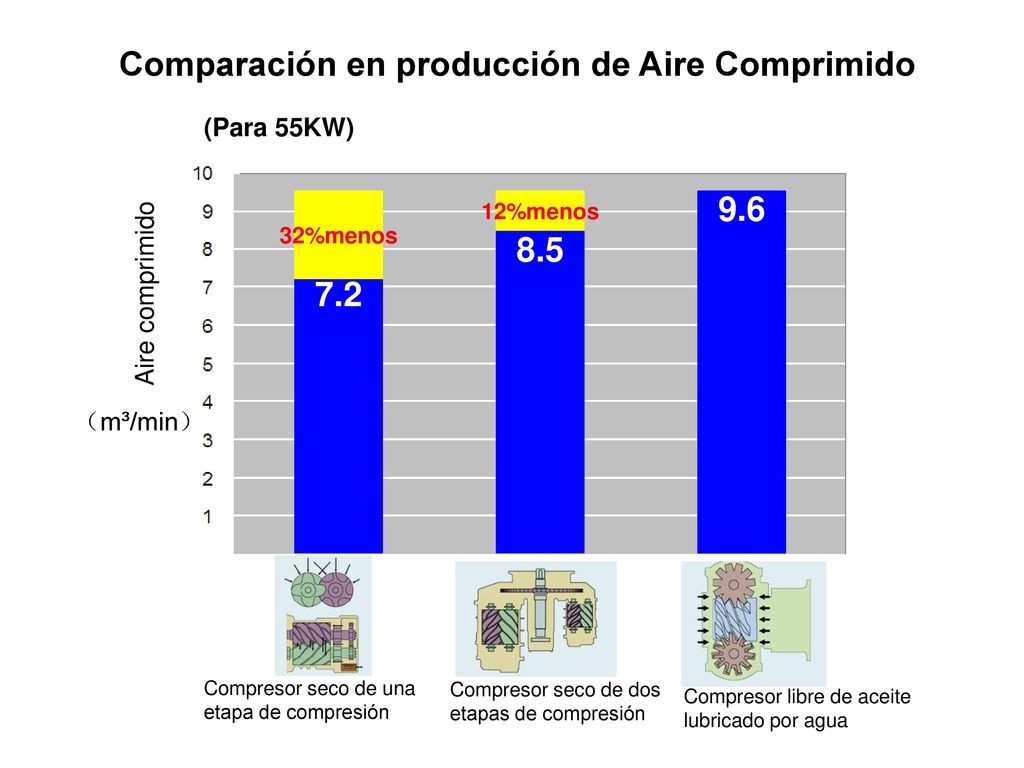

7 Comparación en producción de Aire Comprimido
(Para 55KW) Aire comprimido 32%menos 12%menos 9.6 8.5 7.2 （m³/min） Compresor seco de una etapa de compresión Compresor seco de dos etapas de compresión Compresor libre de aceite lubricado por agua

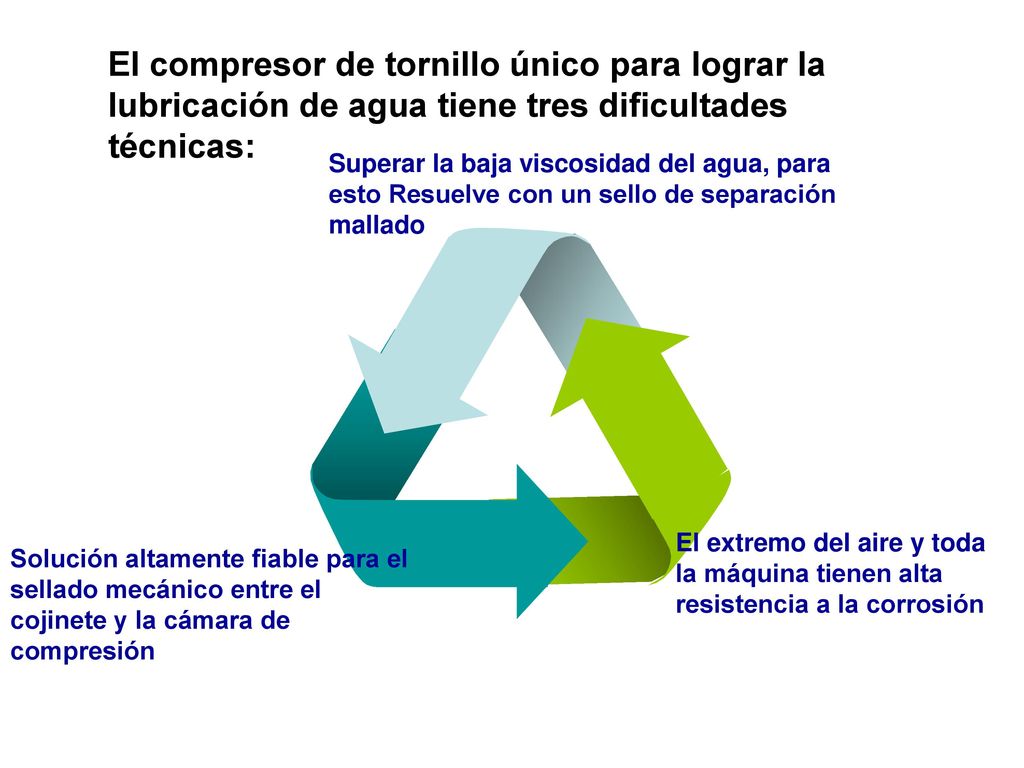

8 El compresor de tornillo único para lograr la lubricación de agua tiene tres dificultades técnicas:
Superar la baja viscosidad del agua, para esto Resuelve con un sello de separación mallado El extremo del aire y toda la máquina tienen alta resistencia a la corrosión Solución altamente fiable para el sellado mecánico entre el cojinete y la cámara de compresión

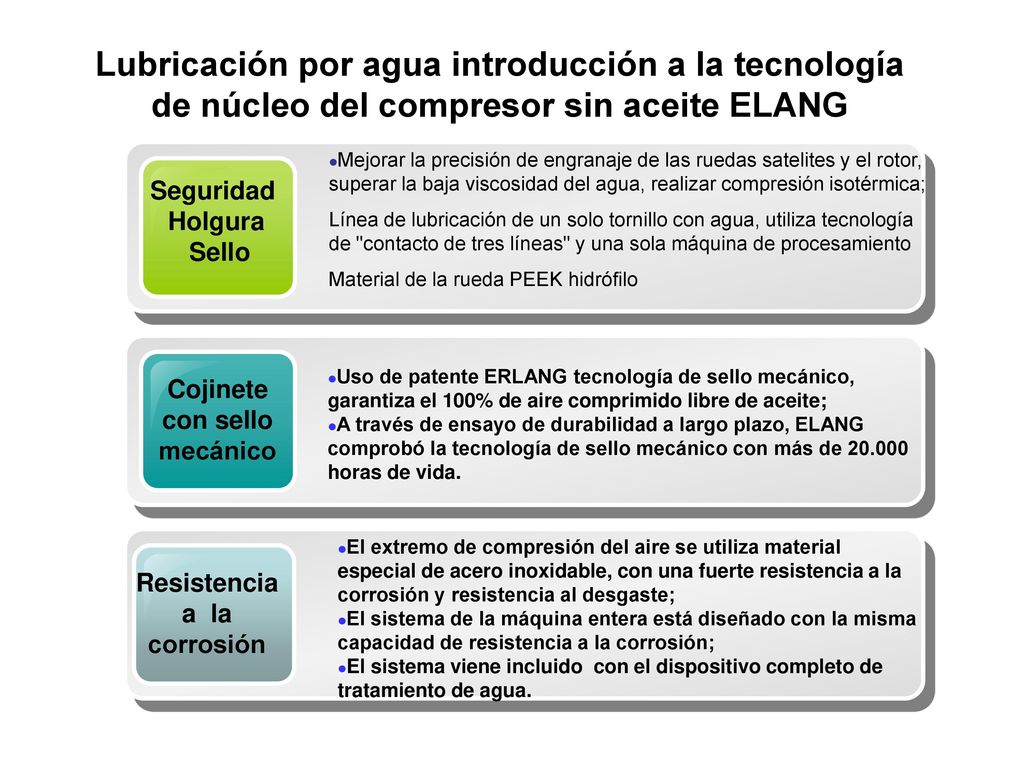

9 Lubricación por agua introducción a la tecnología de núcleo del compresor sin aceite ELANG
Mejorar la precisión de engranaje de las ruedas satelites y el rotor, superar la baja viscosidad del agua, realizar compresión isotérmica; Línea de lubricación de un solo tornillo con agua, utiliza tecnología de "contacto de tres líneas" y una sola máquina de procesamiento Material de la rueda PEEK hidrófilo Seguridad Holgura  Sello Uso de patente ERLANG tecnología de sello mecánico, garantiza el 100% de aire comprimido libre de aceite; A través de ensayo de durabilidad a largo plazo, ELANG comprobó la tecnología de sello mecánico con más de horas de vida. Cojinete con sello mecánico El extremo de compresión del aire se utiliza material especial de acero inoxidable, con una fuerte resistencia a la corrosión y resistencia al desgaste; El sistema de la máquina entera está diseñado con la misma capacidad de resistencia a la corrosión; El sistema viene incluido con el dispositivo completo de tratamiento de agua. Resistencia a la corrosión

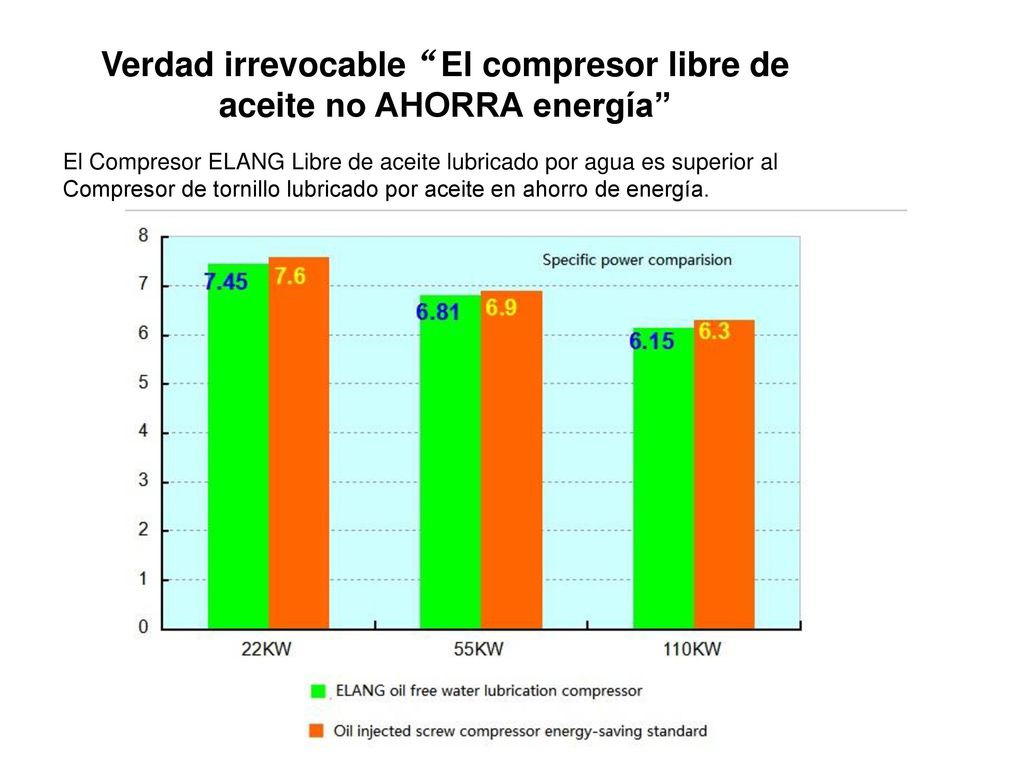

10 Verdad irrevocable“El compresor libre de aceite no AHORRA energía”
El Compresor ELANG Libre de aceite lubricado por agua es superior al Compresor de tornillo lubricado por aceite en ahorro de energía.

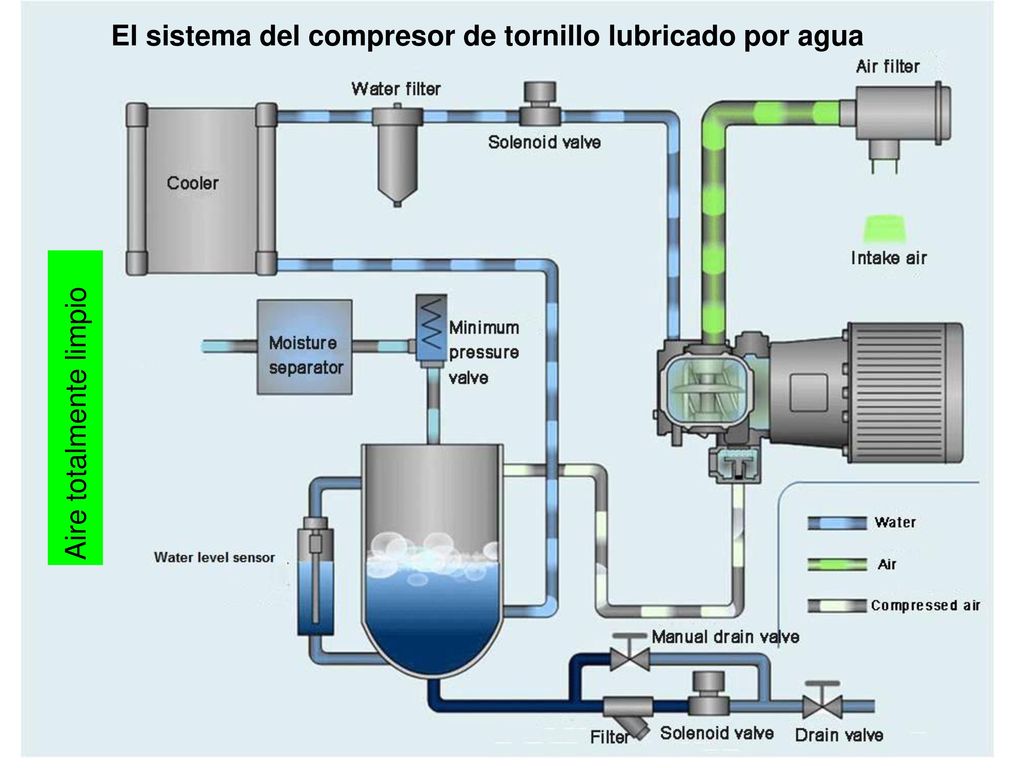

11 El sistema del compresor de tornillo lubricado por agua
Aire totalmente limpio

12 El sistema del compresor de tornillo con inyección aceite
Existe neblina de aceite

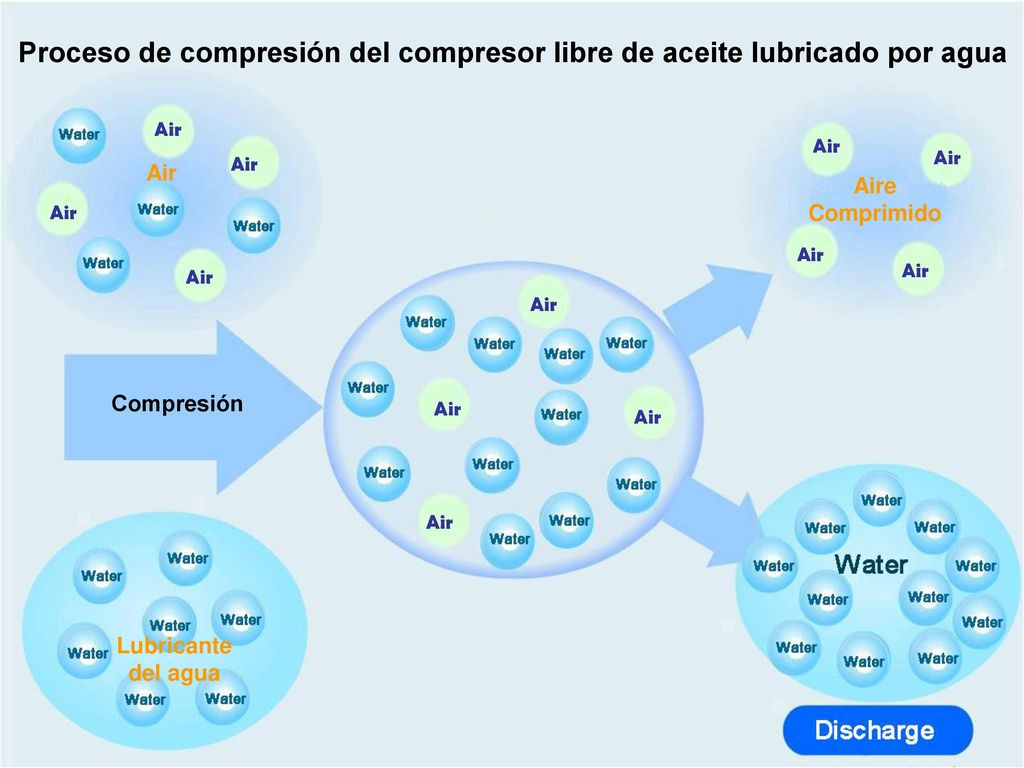

13 Proceso de compresión del compresor libre de aceite lubricado por agua
Air Air Air Air Air Aire Comprimido Air Air Air Air Air Compresión Air Air Air Lubricante del agua

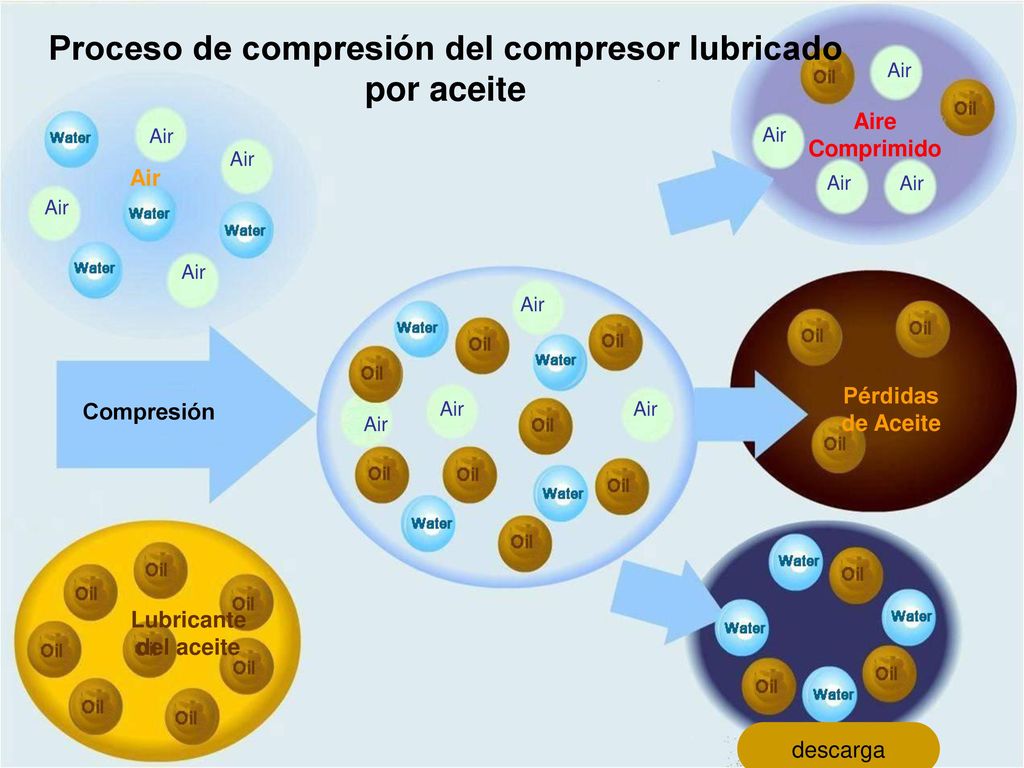

14 Proceso de compresión del compresor lubricado por aceite
Air Aire Comprimido Air Air Air Air Air Air Air Air Air Pérdidas de Aceite Air Air Compresión Air Lubricante del aceite descarga

15 Inyecta del aceite original
Proceso de filtrado linea del filtro filtro de carbón Filtro del aceite El filtro de aceite separador de aceite MPA pérdida de presión El consumo de energía aumenta4-8 Nucleo Del filtro Del filtro Nucleo del filtro Desgaste del filtro del aceite Secador de aire o el refrigerador Inyecta del aceite original El agua condensada   tratamiento Pérdida del aceite drenaje

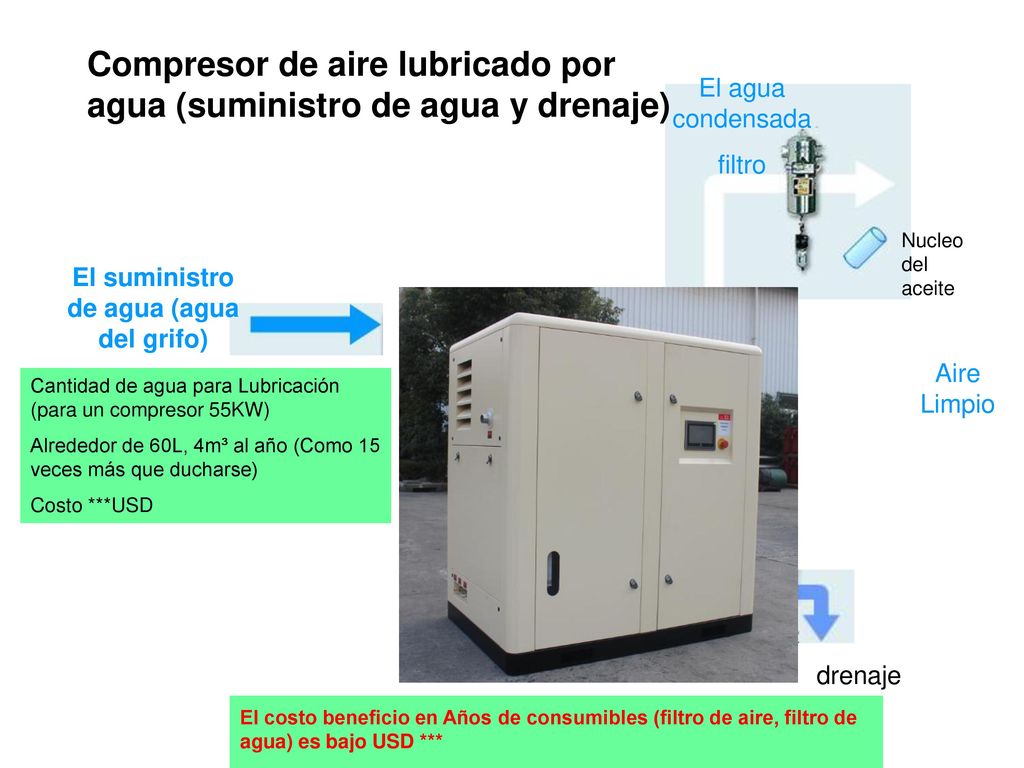

16 El suministro de agua (agua del grifo)
Compresor de aire lubricado por agua (suministro de agua y drenaje) El agua condensada filtro Nucleo del aceite El suministro de agua (agua del grifo) Aire Limpio Cantidad de agua para Lubricación (para un compresor 55KW) Alrededor de 60L, 4m³ al año (Como 15 veces más que ducharse) Costo ***USD drenaje El costo beneficio en Años de consumibles (filtro de aire, filtro de agua) es bajo USD ***

17 MUCHAS GRACIAS!
