PASTILLAS MANDADAS POR UCE

Presentación del tema: "PASTILLAS MANDADAS POR UCE"— Transcripción de la presentación:

1 PASTILLAS MANDADAS POR UCE
INDICE PASTILLAS HALL PASTILLAS INDUCTIVAS PASTILLAS MANDADAS POR UCE

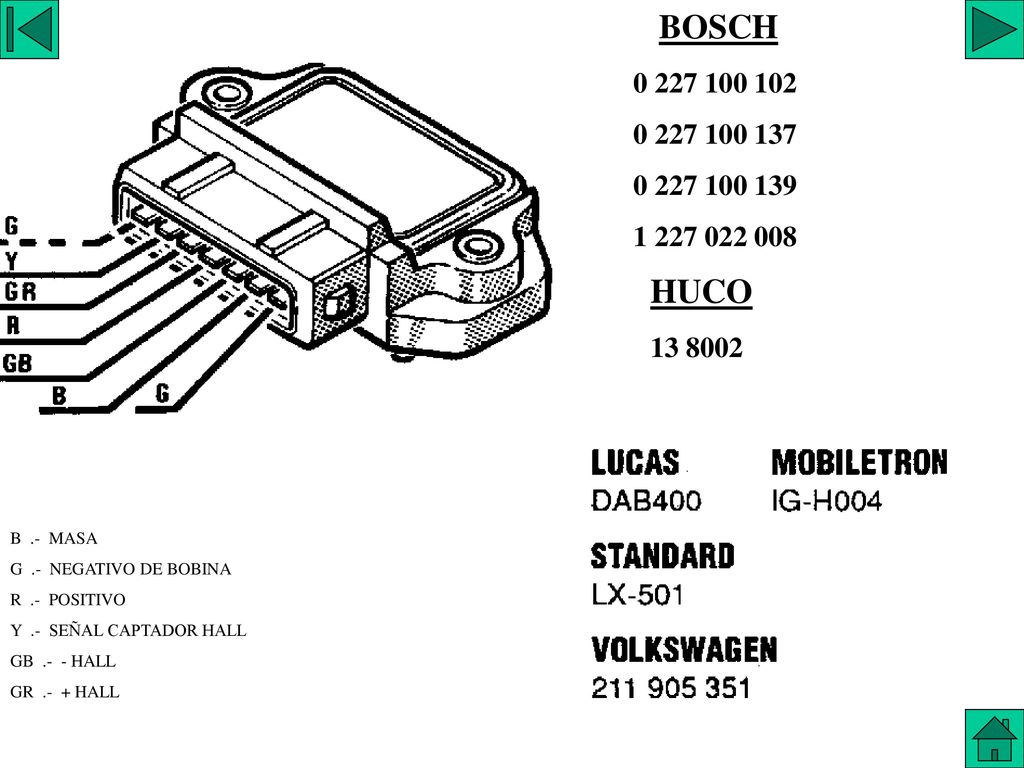

2 PASTILLA HALL BOSCH HUCO 0 227 100 102 0 227 100 137 0 227 100 139
PASTILLA HALL HUCO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO Y .- SEÑAL CAPTADOR HALL GB HALL GR HALL

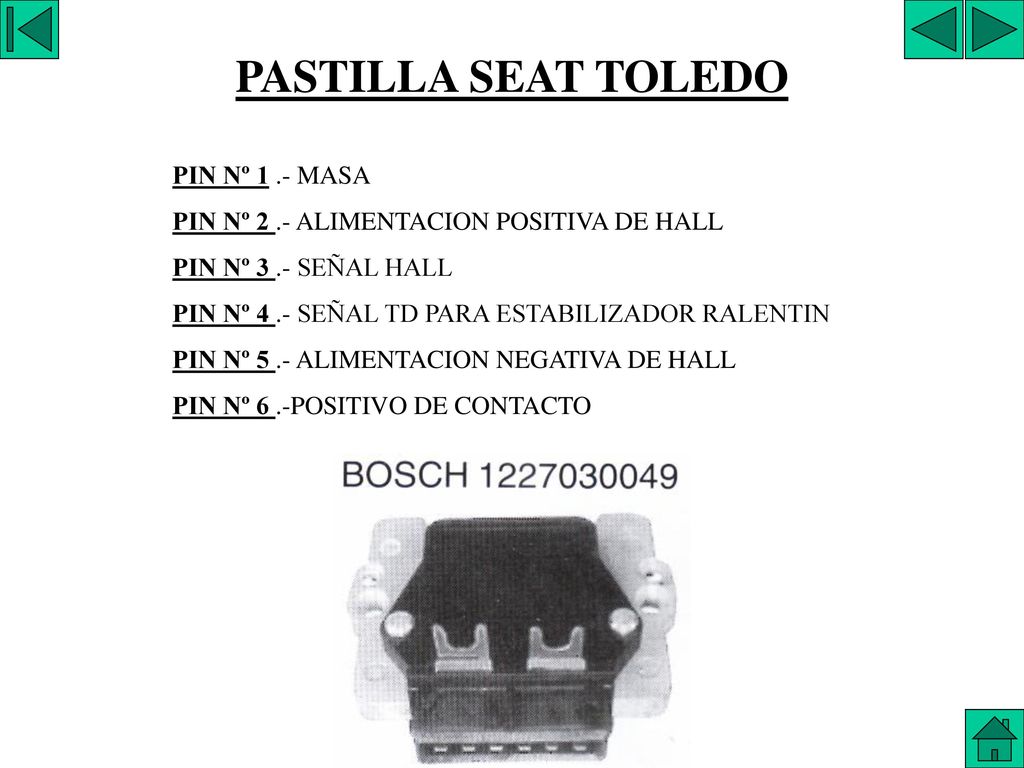

3 PASTILLA HALL PASTILLA SEAT TOLEDO PIN Nº 1 .- MASA
PIN Nº 2 .- ALIMENTACION POSITIVA DE HALL PIN Nº 3 .- SEÑAL HALL PIN Nº 4 .- SEÑAL TD PARA ESTABILIZADOR RALENTIN PIN Nº 5 .- ALIMENTACION NEGATIVA DE HALL PIN Nº 6 .-POSITIVO DE CONTACTO

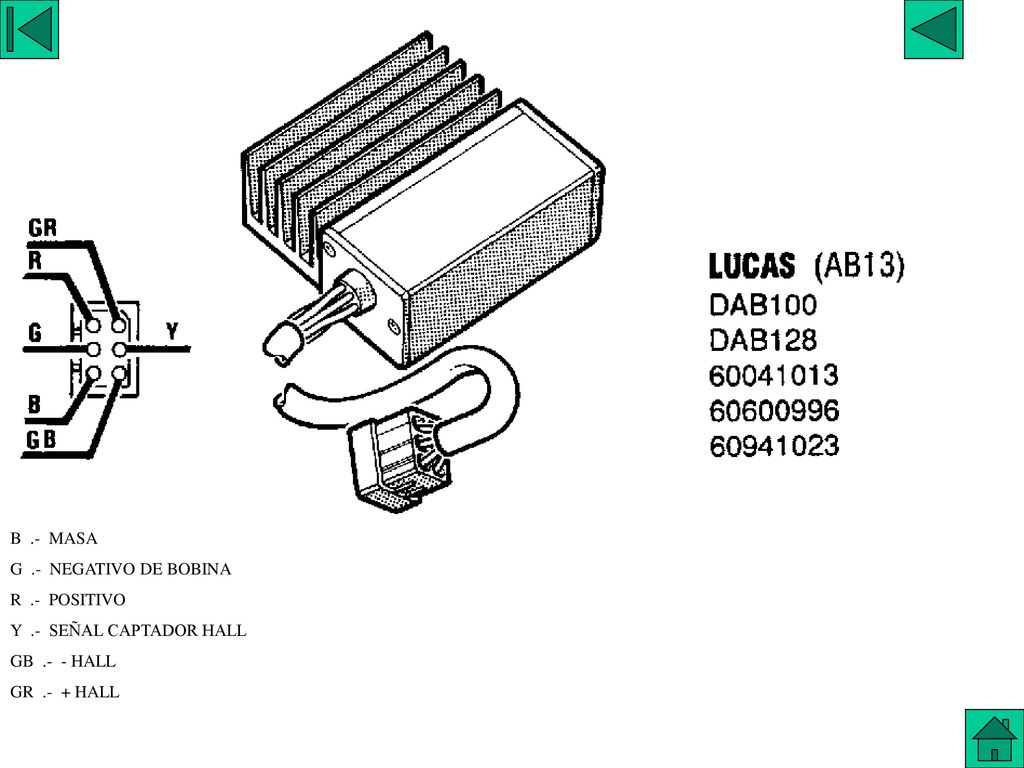

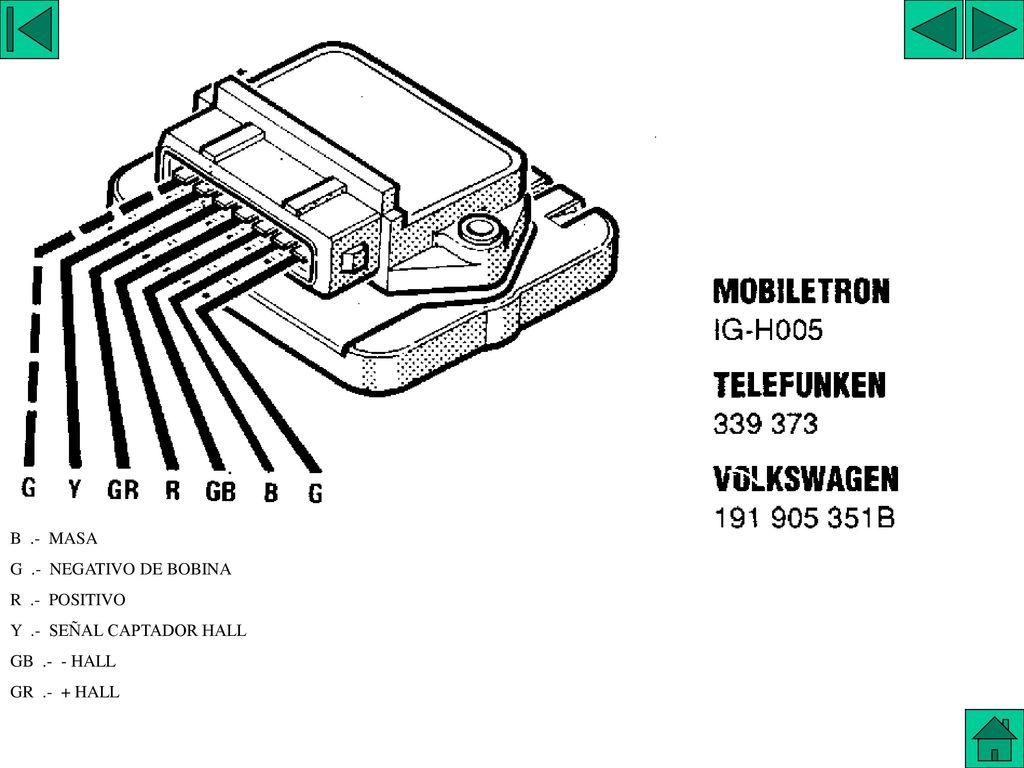

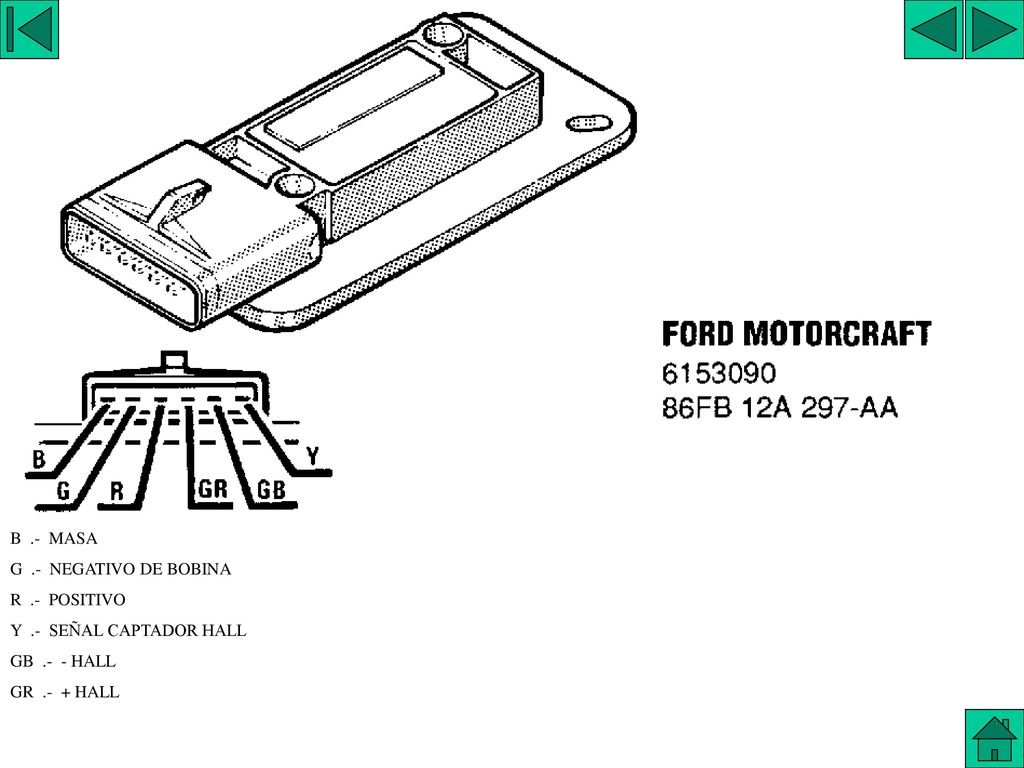

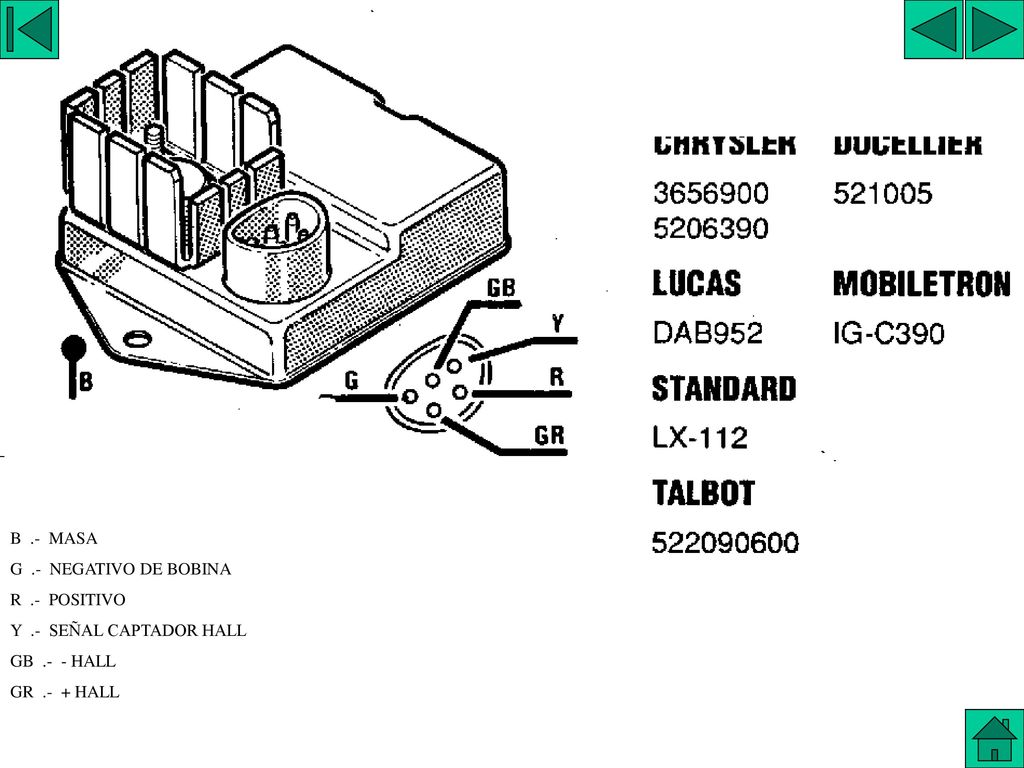

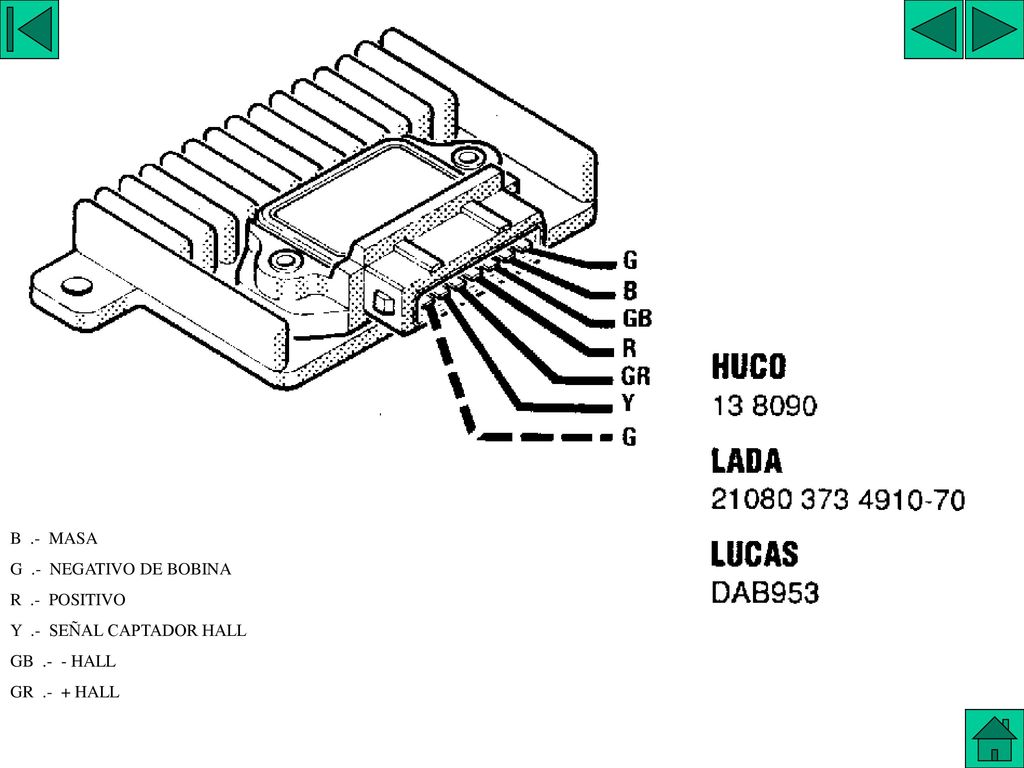

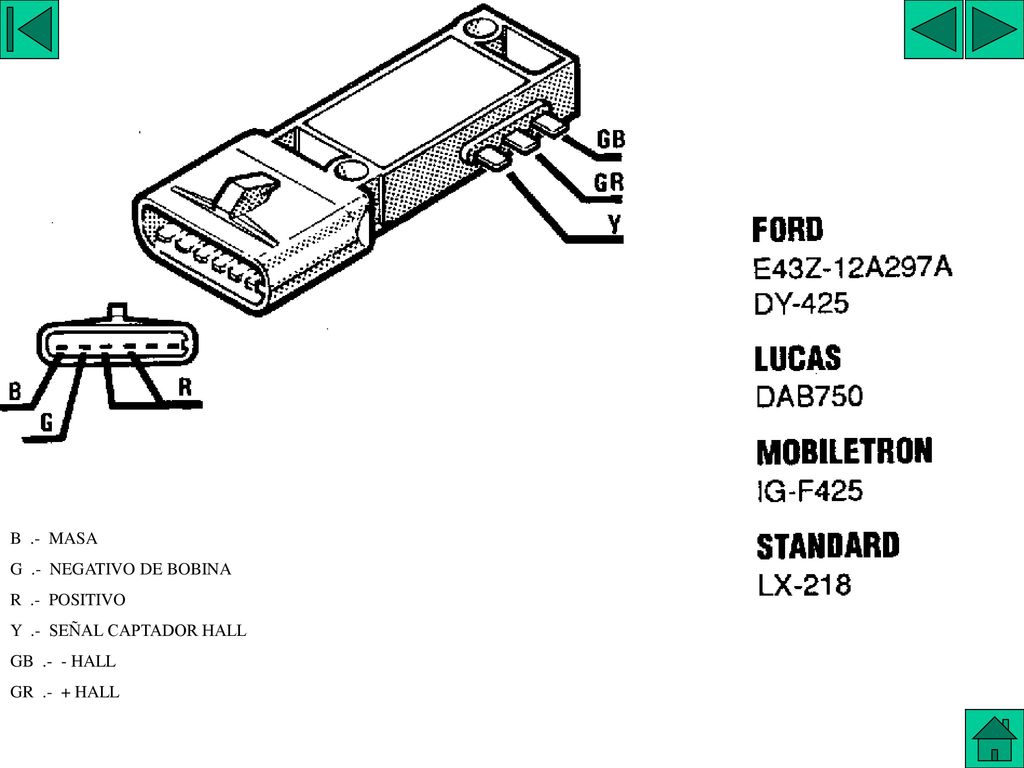

4 PASTILLA HALL B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
Y .- SEÑAL CAPTADOR HALL GB HALL GR HALL

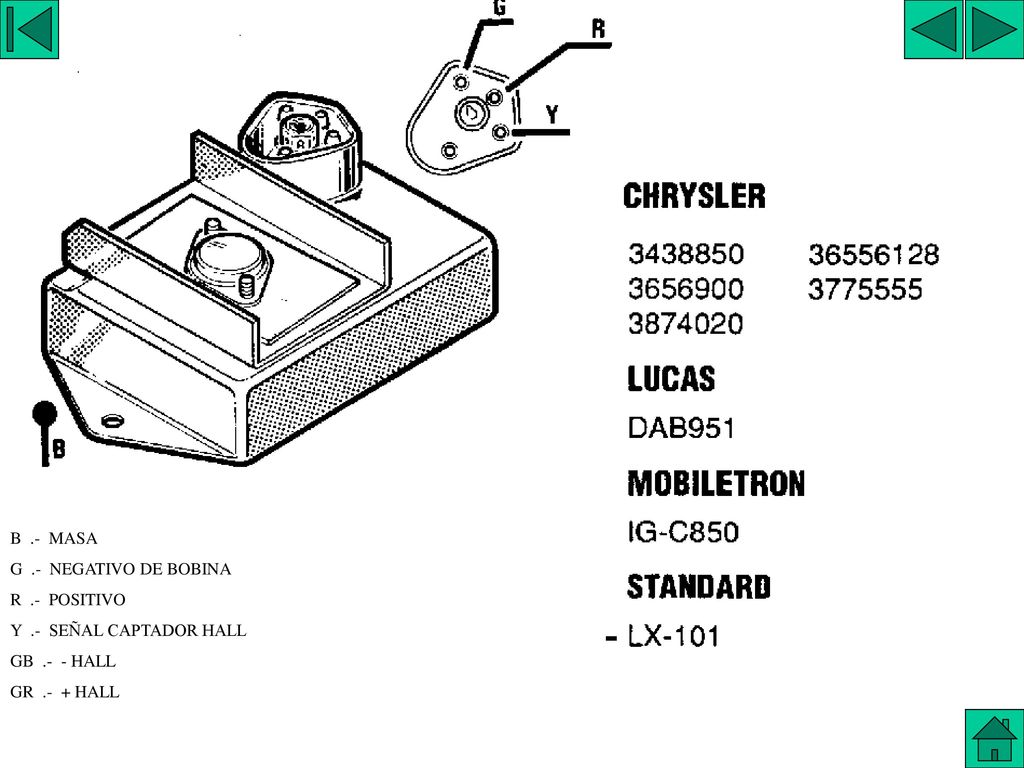

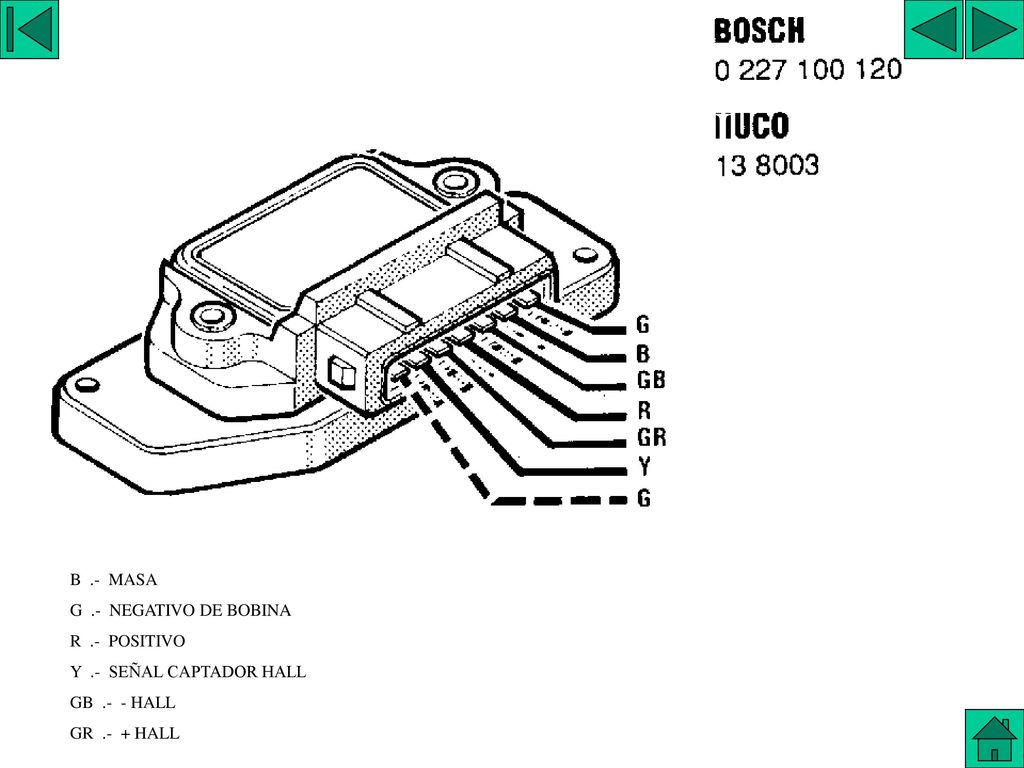

5 PASTILLA HALL B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
Y .- SEÑAL CAPTADOR HALL GB HALL GR HALL

6 PASTILLA HALL B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
Y .- SEÑAL CAPTADOR HALL GB HALL GR HALL

7 PASTILLA HALL B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
Y .- SEÑAL CAPTADOR HALL GB HALL GR HALL

8 PASTILLA HALL B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
Y .- SEÑAL CAPTADOR HALL GB HALL GR HALL

9 PASTILLA HALL B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
Y .- SEÑAL CAPTADOR HALL GB HALL GR HALL

10 PASTILLA HALL B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
Y .- SEÑAL CAPTADOR HALL GB HALL GR HALL

11 PASTILLA HALL B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
Y .- SEÑAL CAPTADOR HALL GB HALL GR HALL

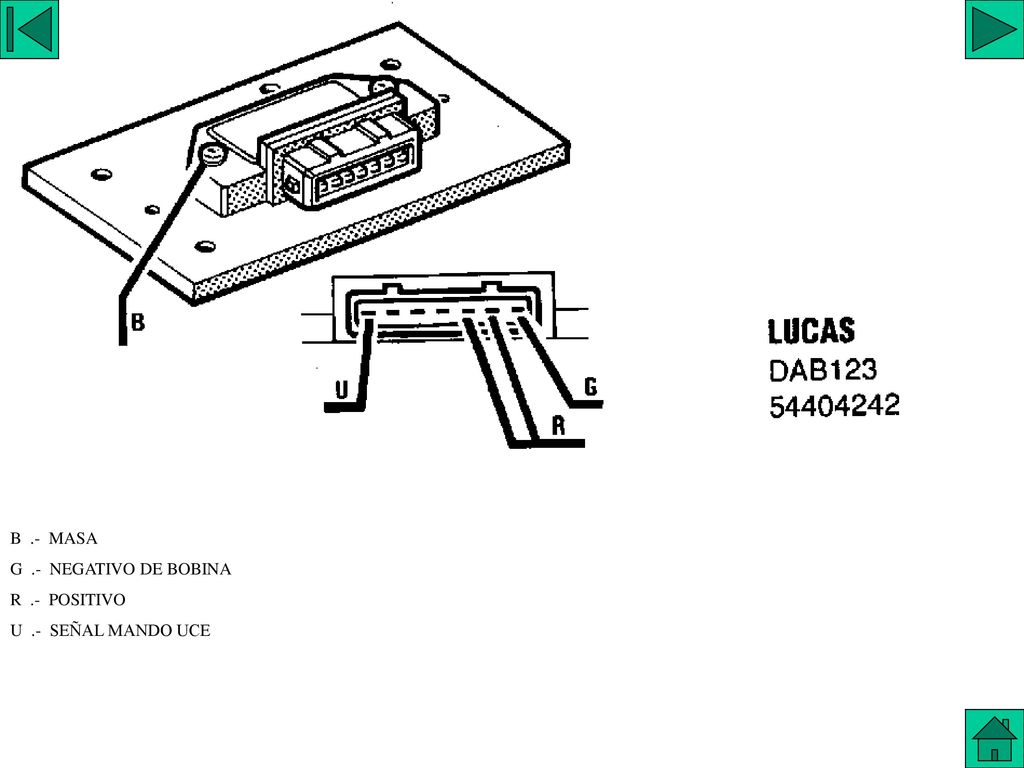

12 PASTILLAS ENCENDIDO PROGRAMADO
B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO U .- SEÑAL MANDO UCE

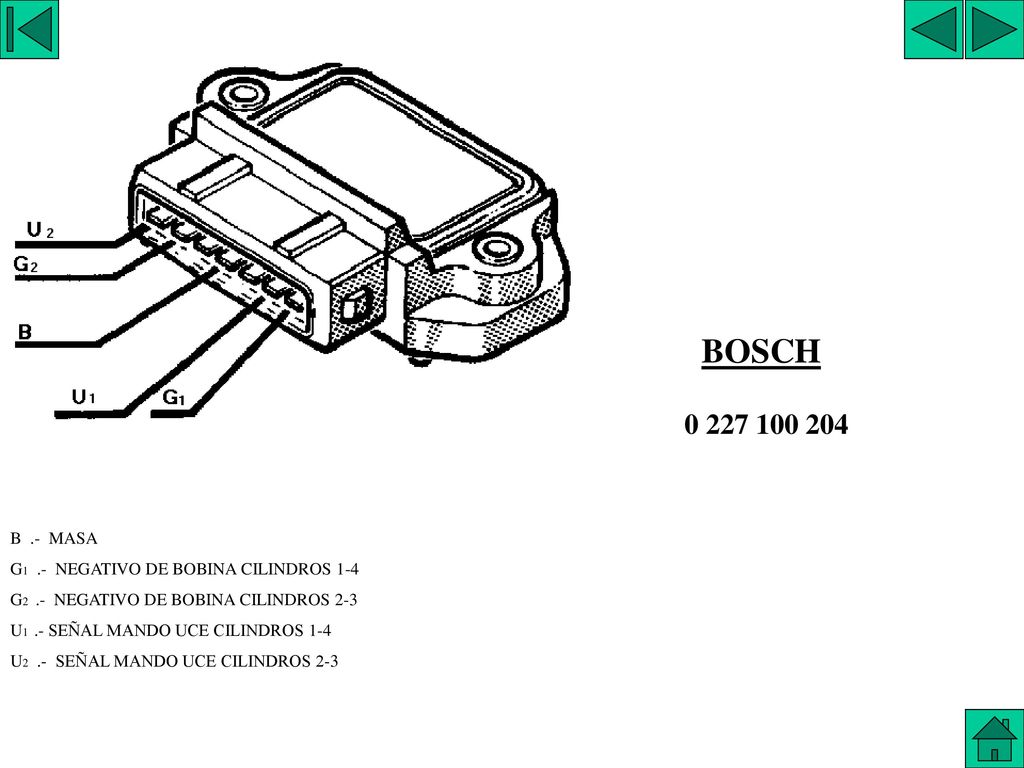

13 PASTILLA ENCENDIDO PROGRAMADO
BOSCH B .- MASA G NEGATIVO DE BOBINA CILINDROS 1-4 G NEGATIVO DE BOBINA CILINDROS 2-3 U1 .- SEÑAL MANDO UCE CILINDROS 1-4 U SEÑAL MANDO UCE CILINDROS 2-3

14 PASTILLAS ENCENDIDO PROGRAMADO

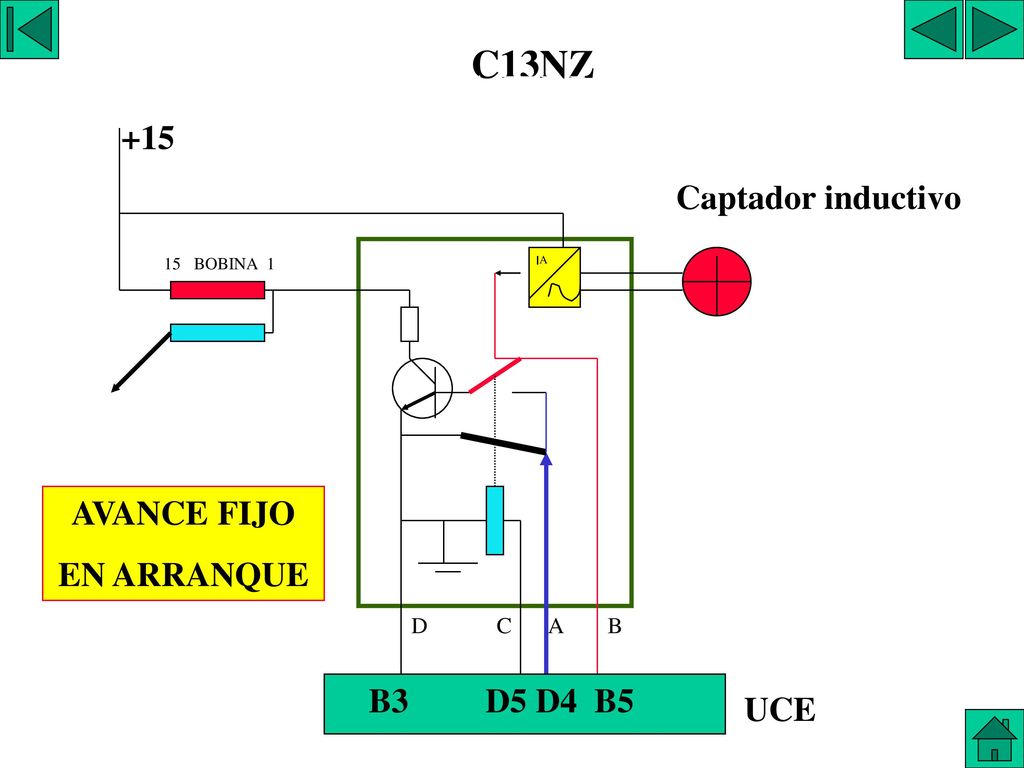

C13NZ PASTILLAS ENCENDIDO PROGRAMADO +15 Captador inductivo 15 BOBINA 1 A AVANCE FIJO EN ARRANQUE D C A B B D5 D4 B5 UCE

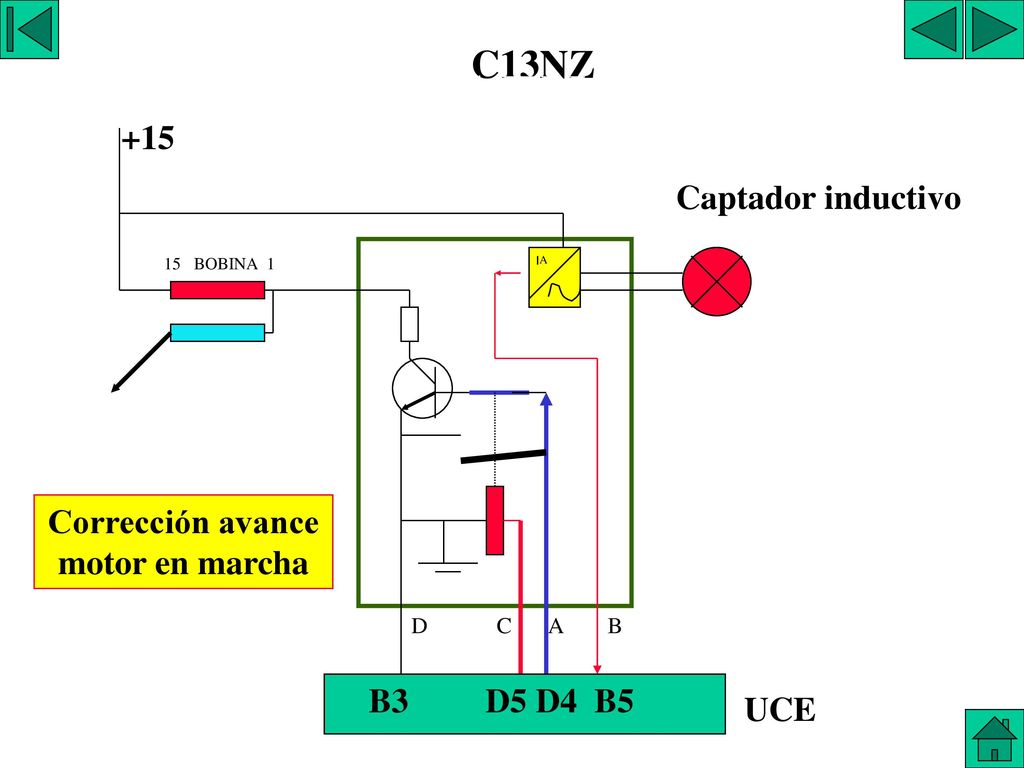

15 PASTILLAS ENCENDIDO PROGRAMADO
C13NZ PASTILLAS ENCENDIDO PROGRAMADO +15 Captador inductivo 15 BOBINA 1 A Corrección avance motor en marcha D C A B B D5 D4 B5 UCE

16 PASTILLAS ENCENDIDO PROGRAMADO
DAEWOO ARANOS 1.5 DOHC PASTILLAS ENCENDIDO PROGRAMADO

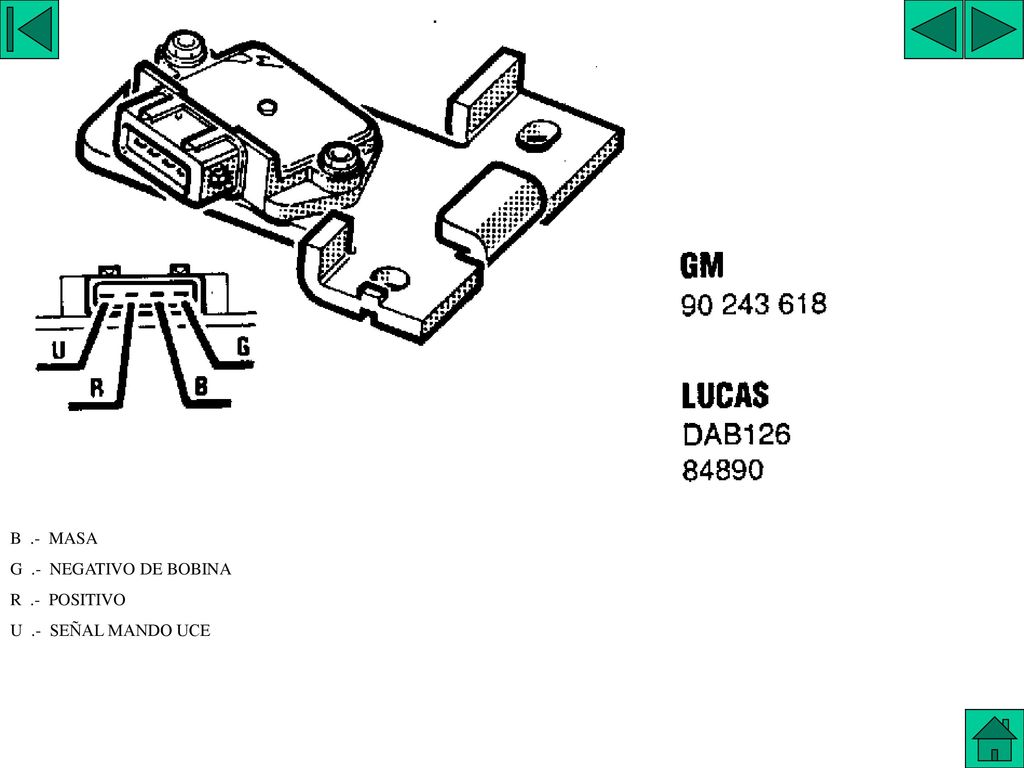

17 PASTILLAS ENCENDIDO PROGRAMADO
B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO U .- SEÑAL MANDO UCE

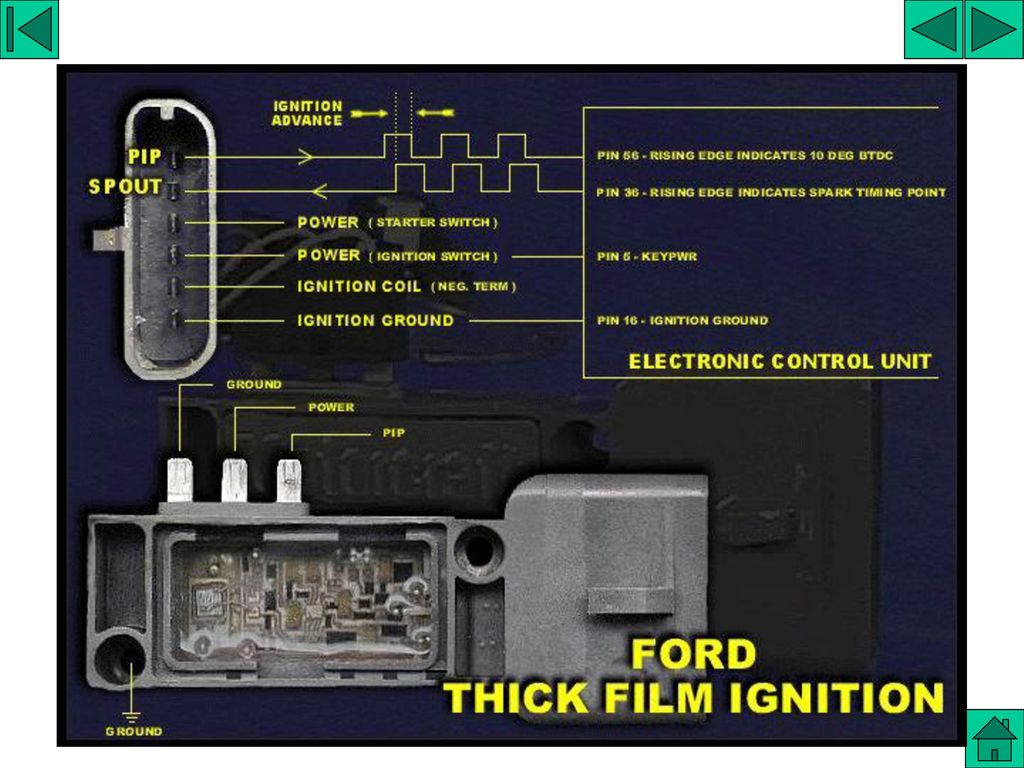

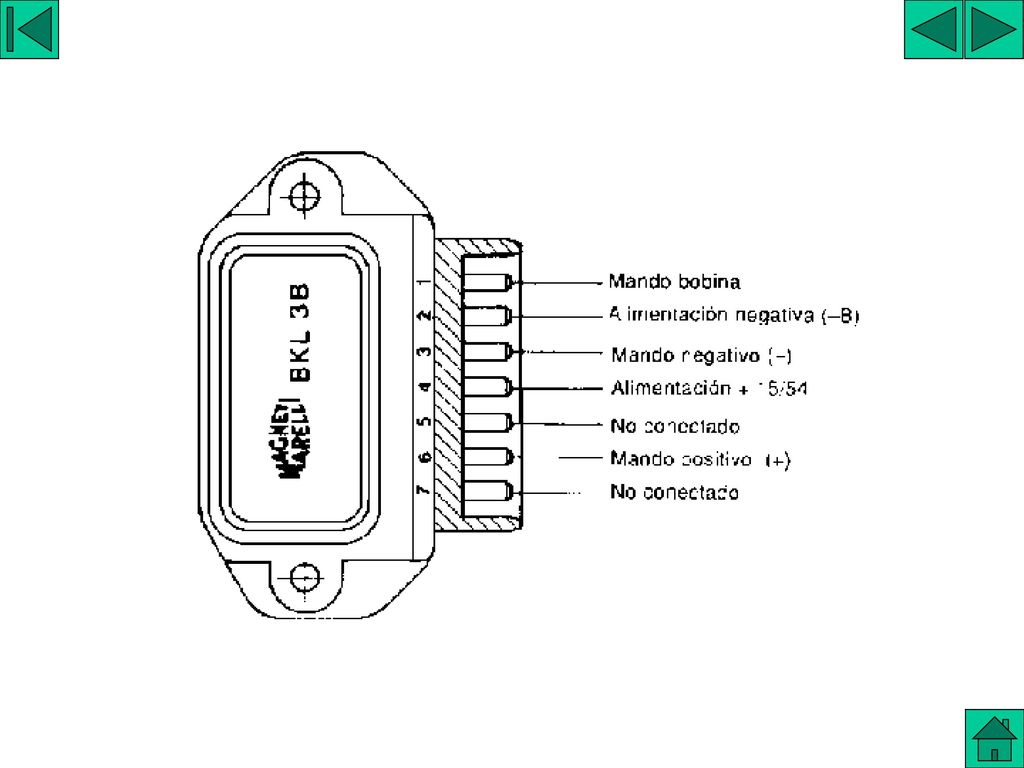

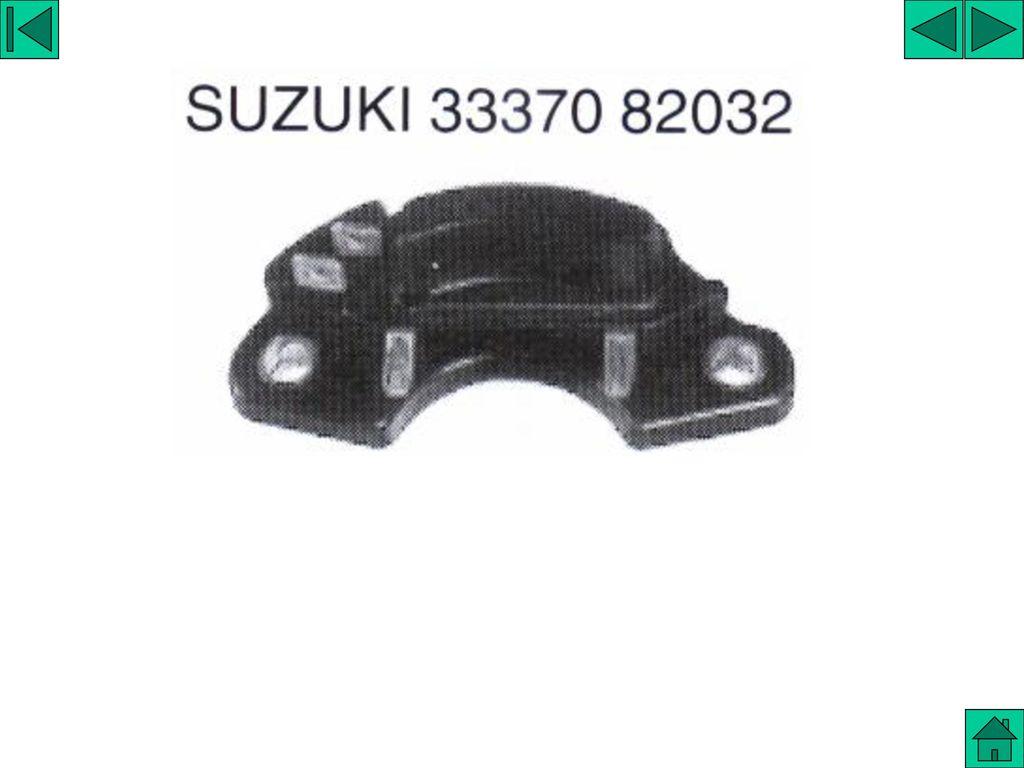

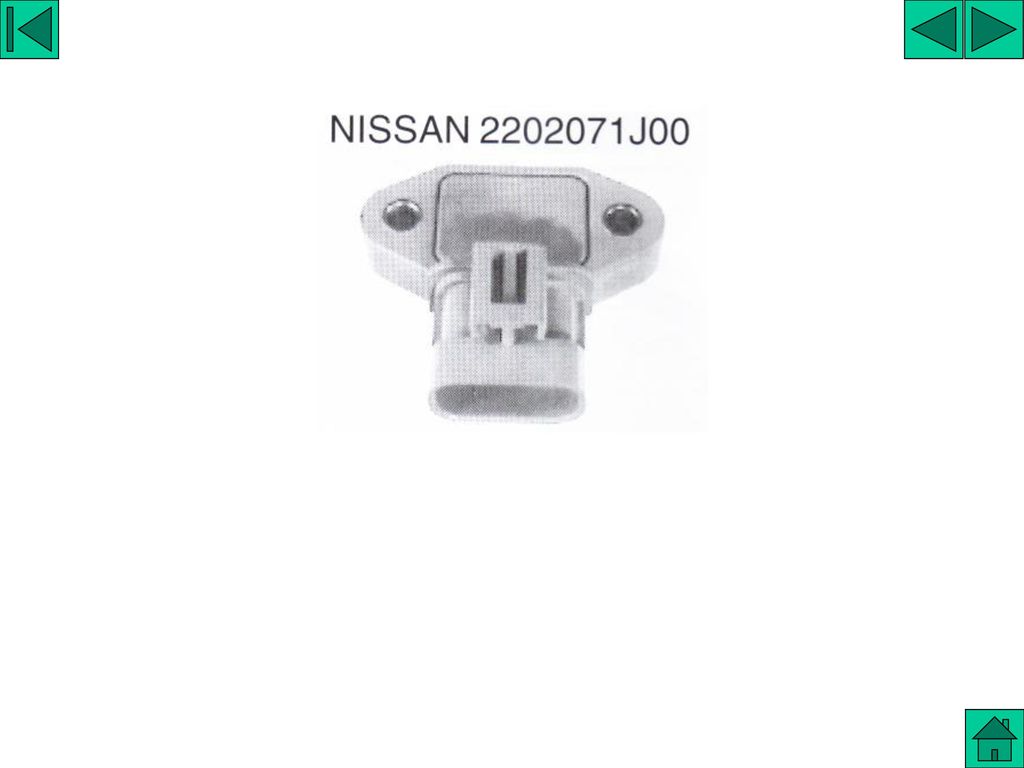

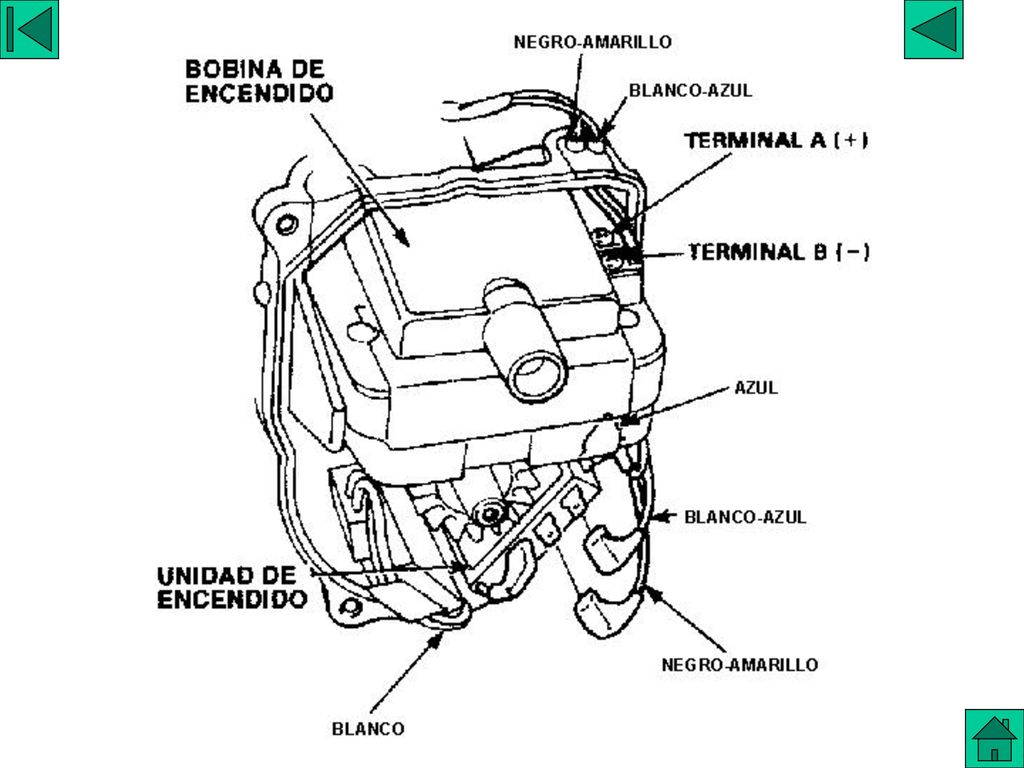

18 PASTILLA ENCENDIDO PROGRAMADO

19 PASTILLA ENCENDIDO PROGRAMADO

20 PASTILLA ENCENDIDO PROGRAMADO

21 PASTILLA ENCENDIDO PROGRAMADO

22 PASTILLA ENCENDIDO PROGRAMADO

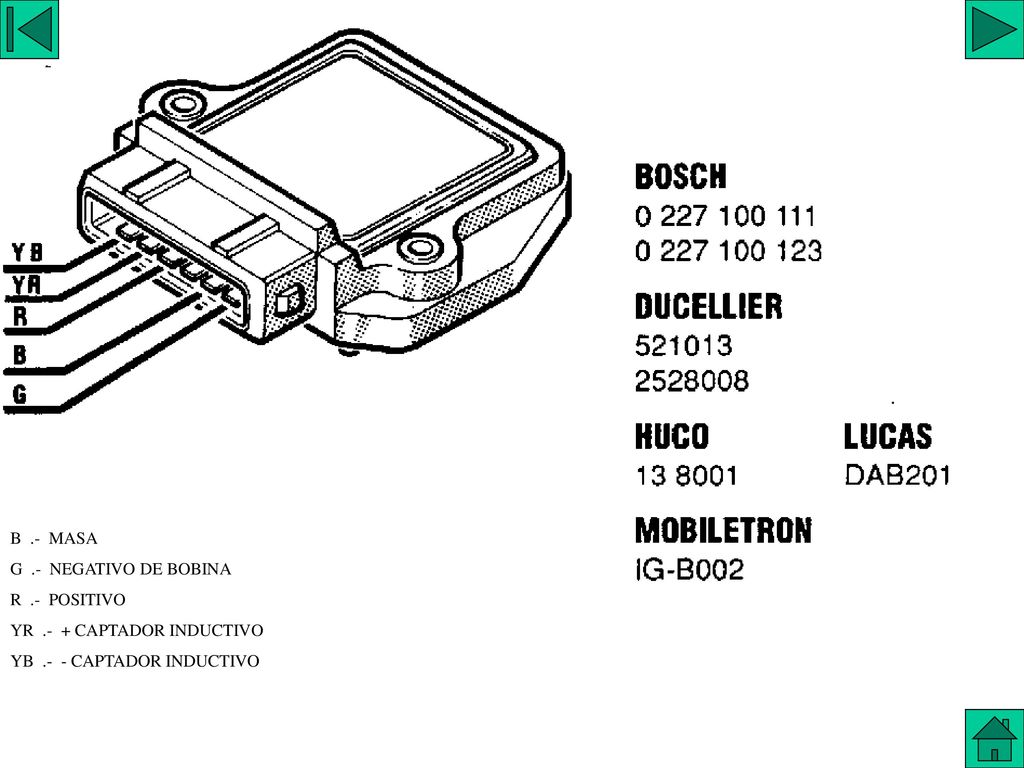

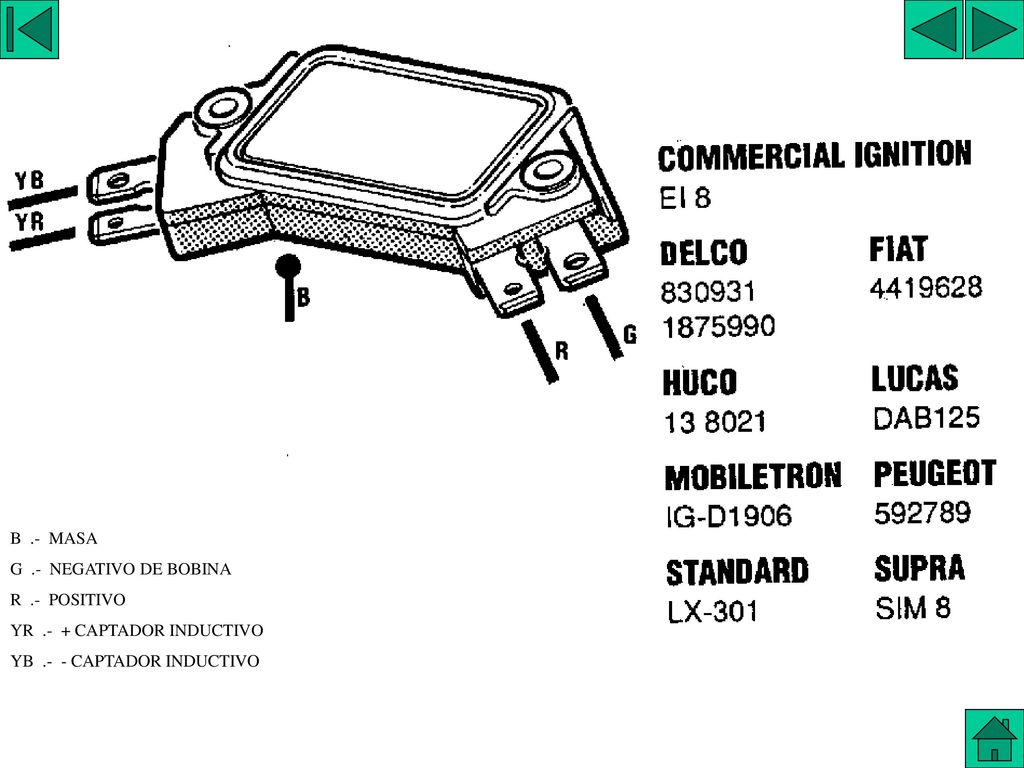

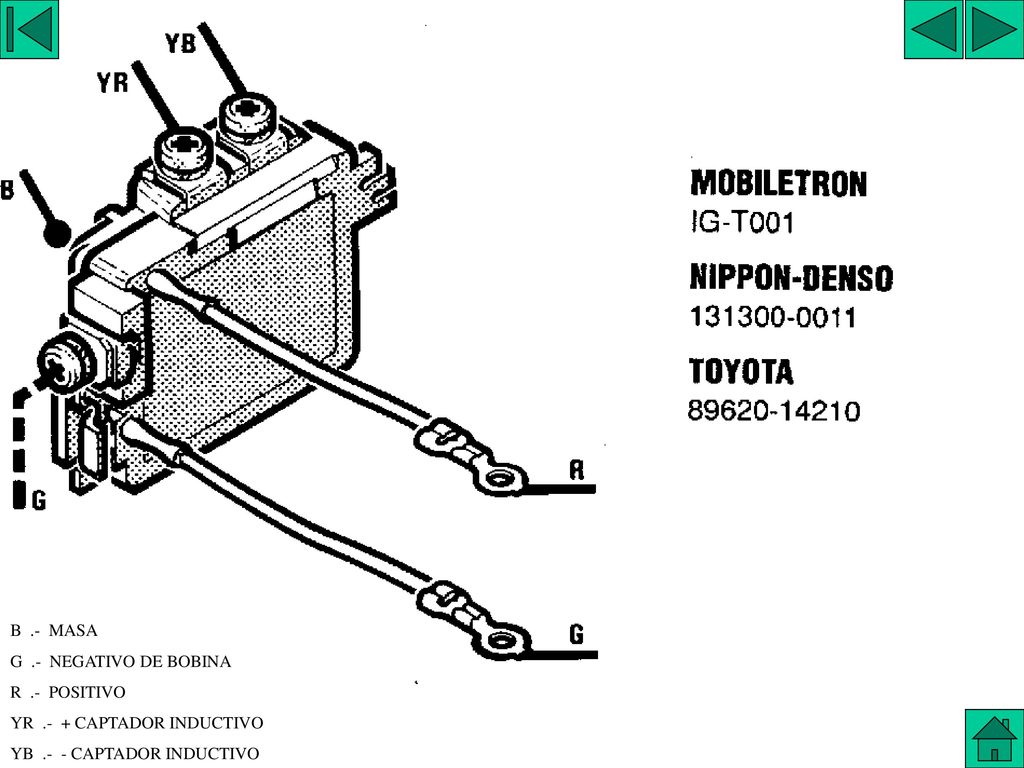

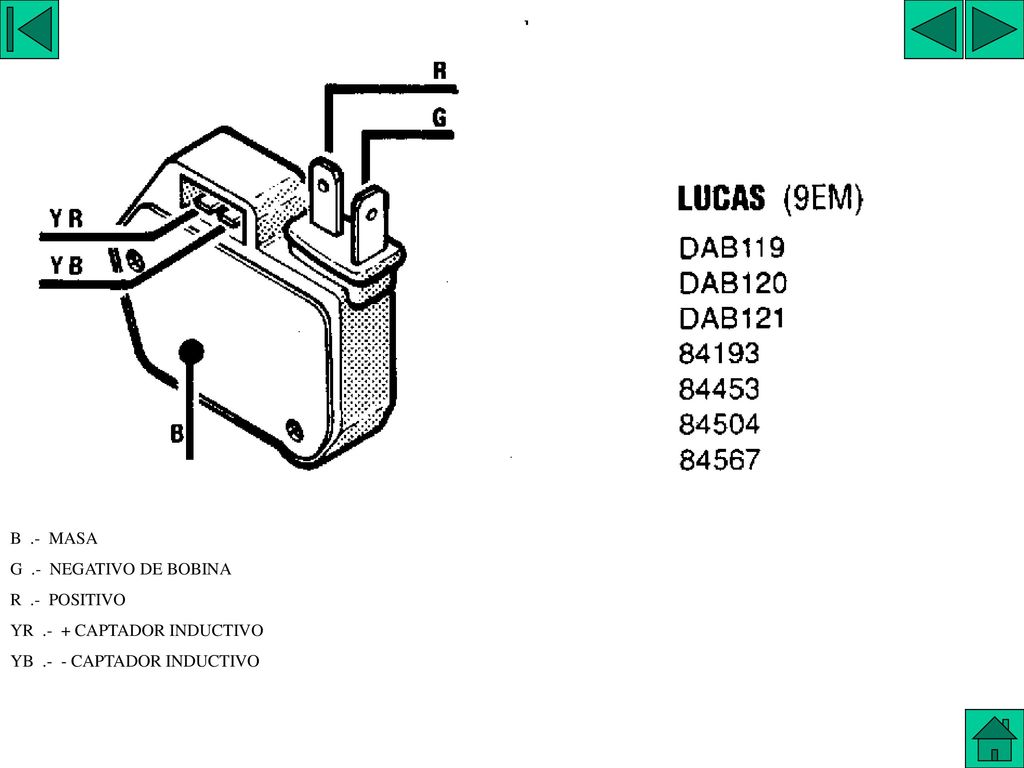

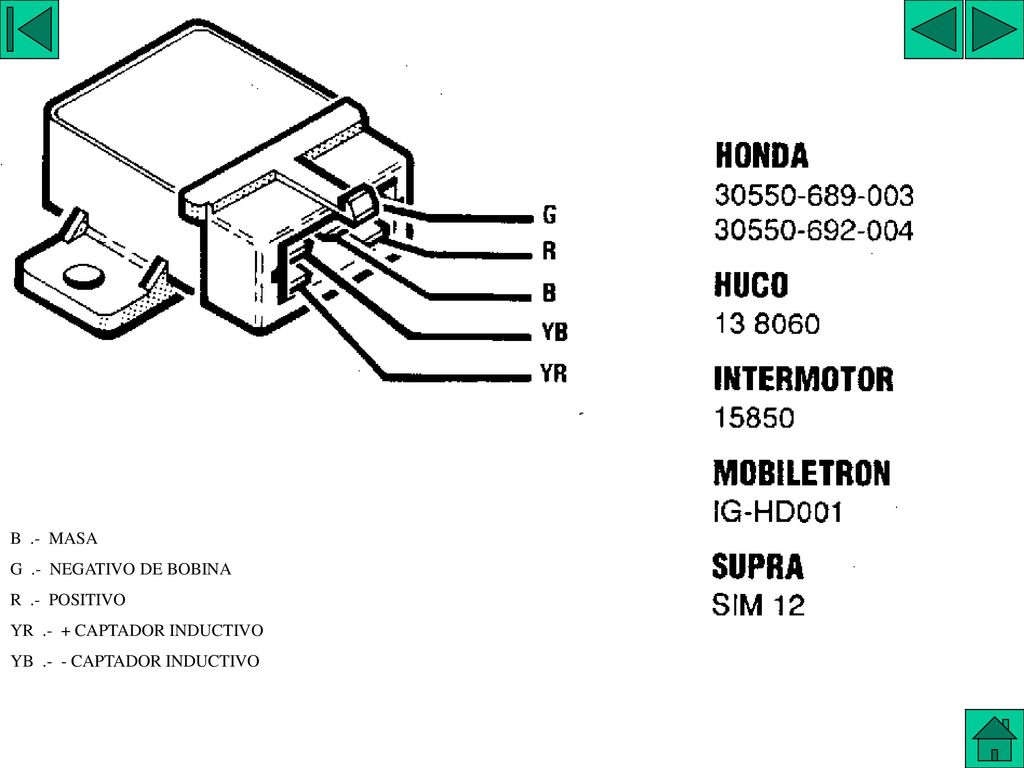

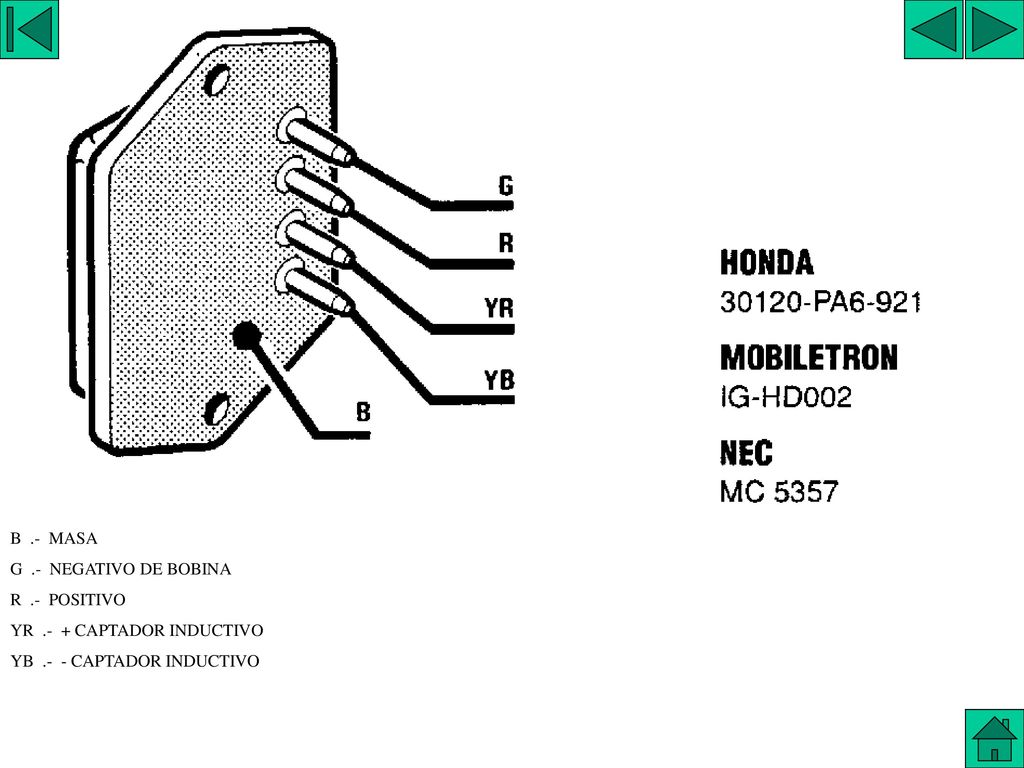

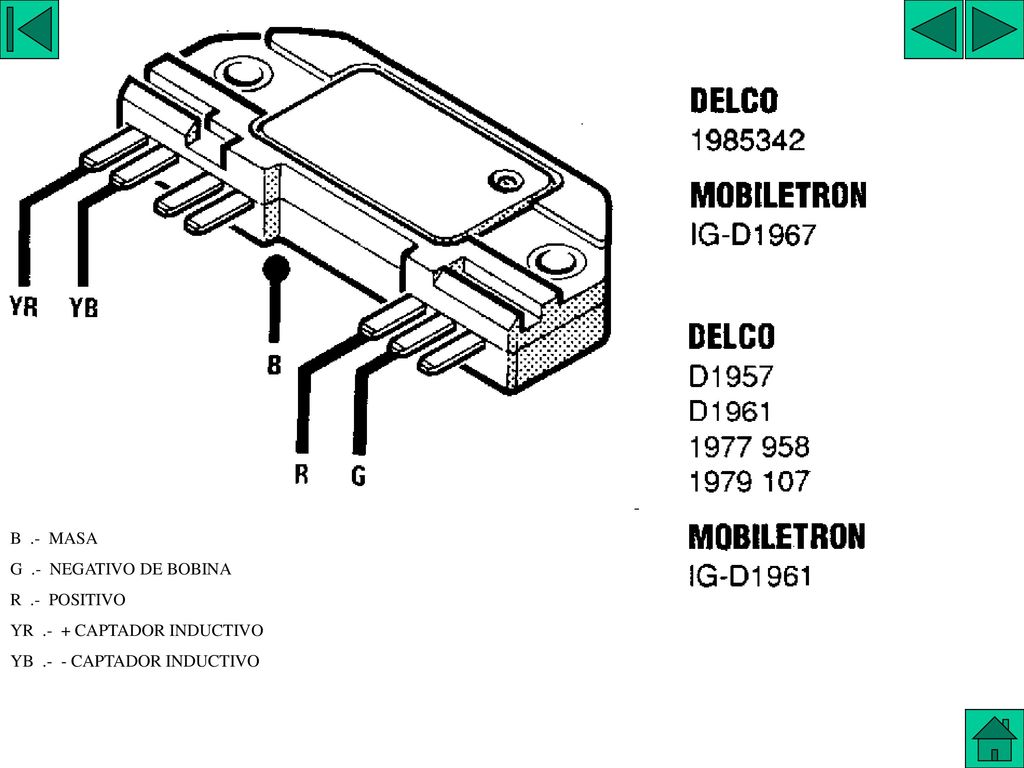

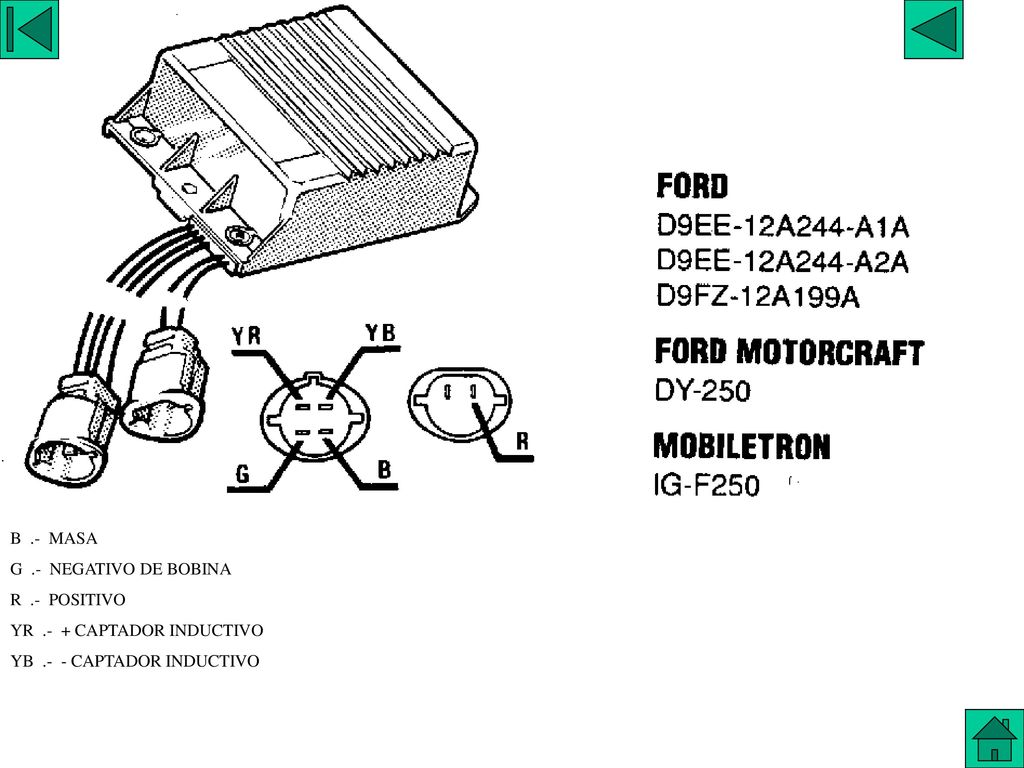

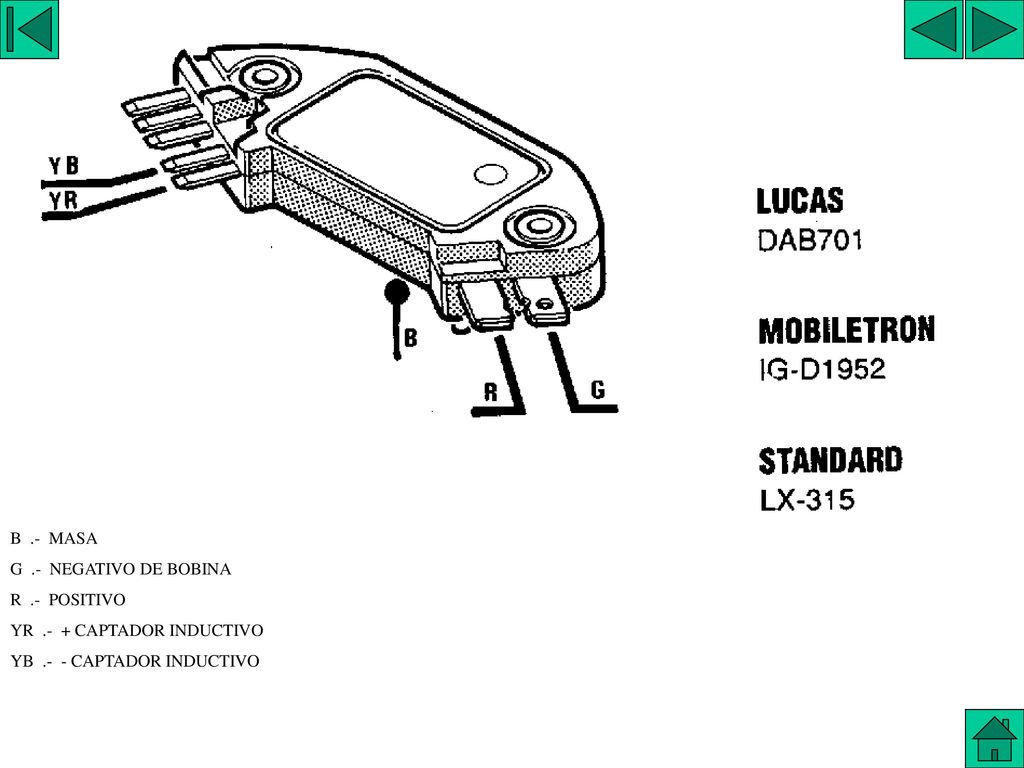

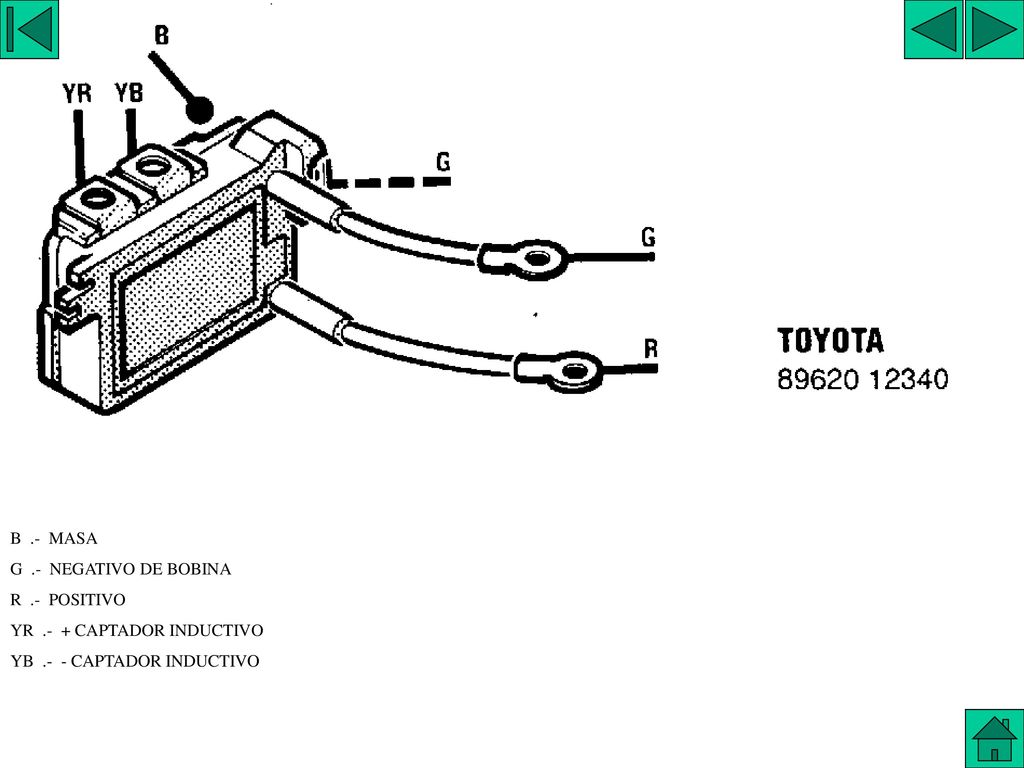

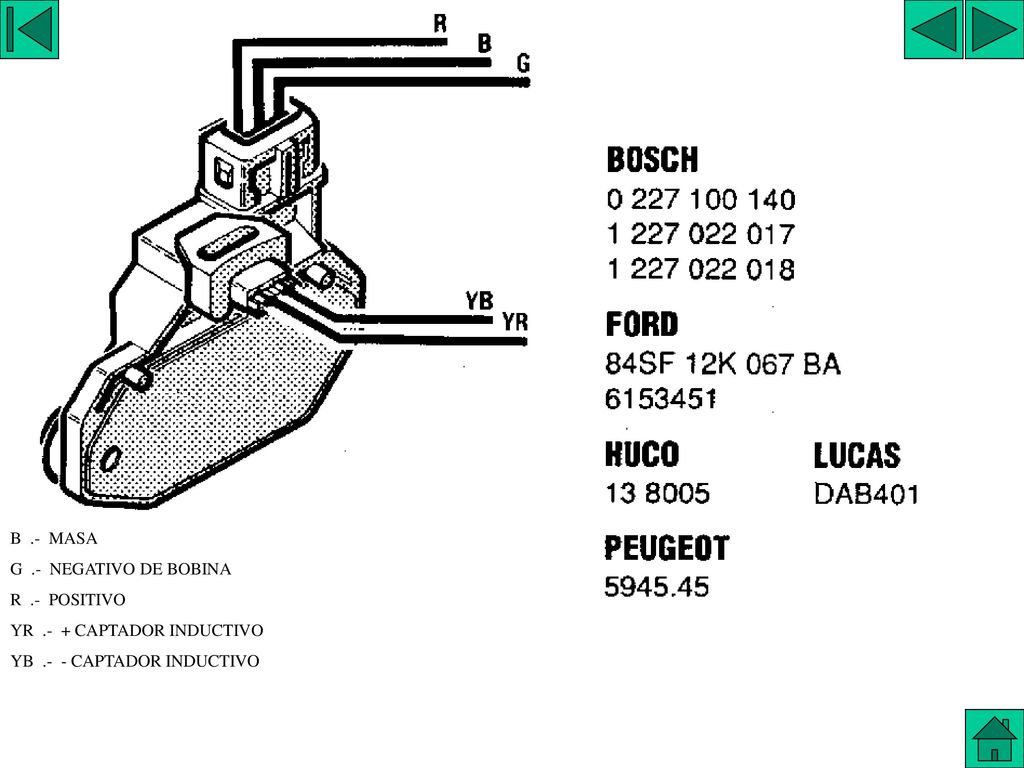

23 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

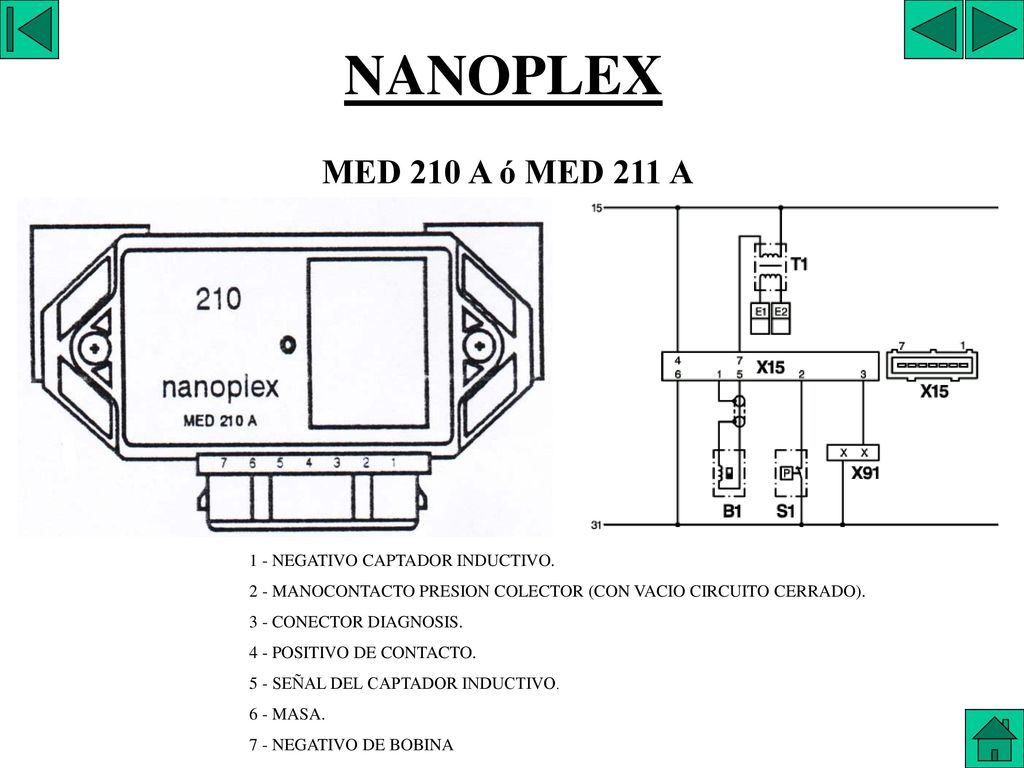

24 PASTILLA INDUCTIVO NANOPLEX MED 210 A ó MED 211 A
1 - NEGATIVO CAPTADOR INDUCTIVO. 2 - MANOCONTACTO PRESION COLECTOR (CON VACIO CIRCUITO CERRADO). 3 - CONECTOR DIAGNOSIS. 4 - POSITIVO DE CONTACTO. 5 - SEÑAL DEL CAPTADOR INDUCTIVO. 6 - MASA. 7 - NEGATIVO DE BOBINA

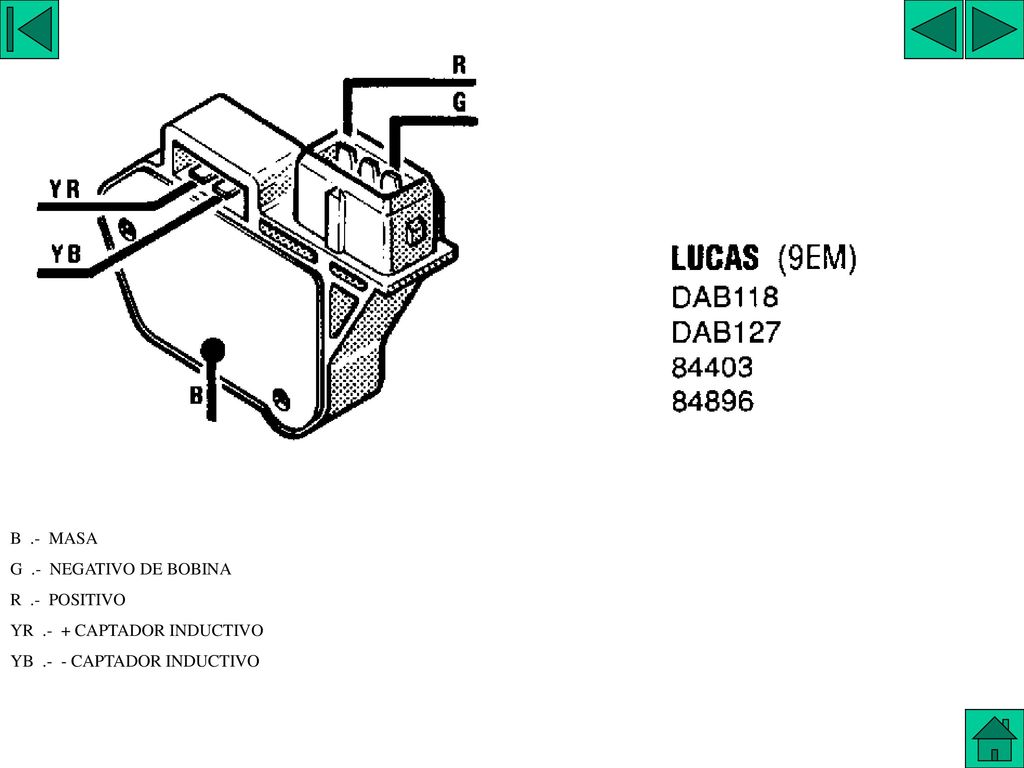

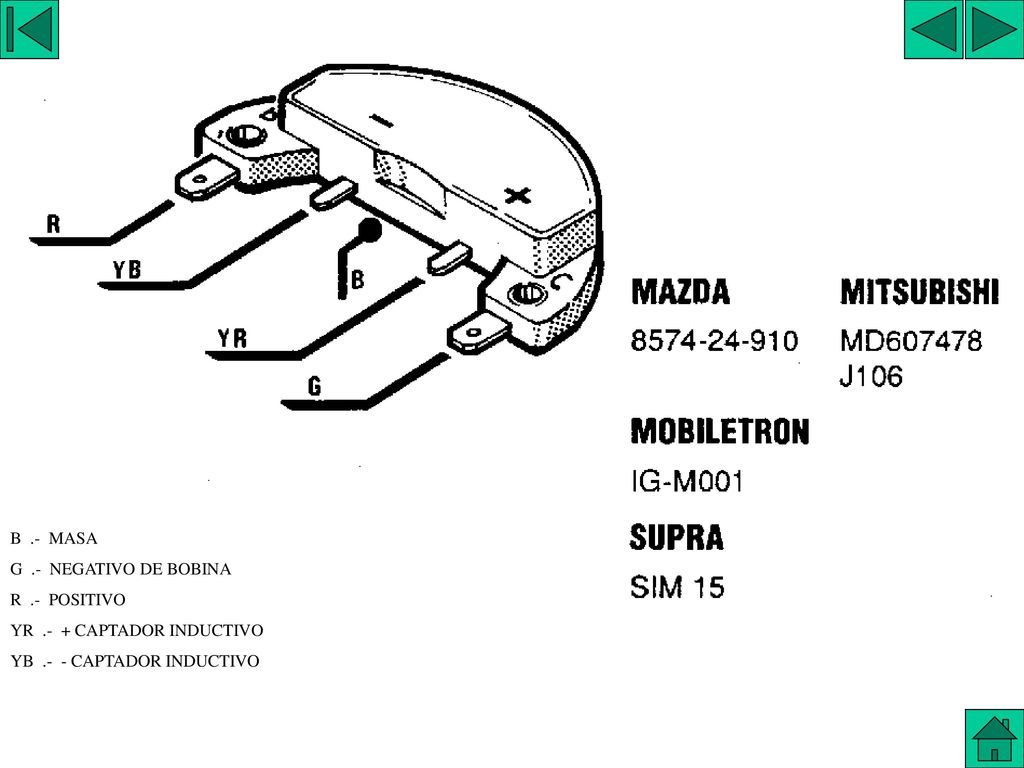

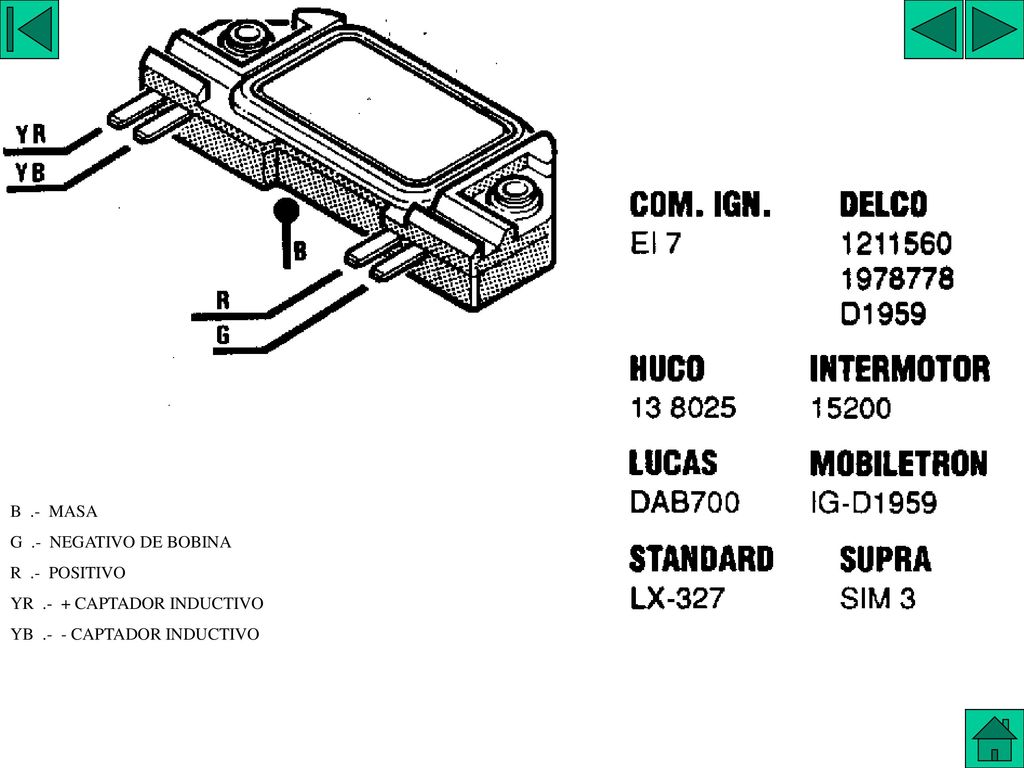

25 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

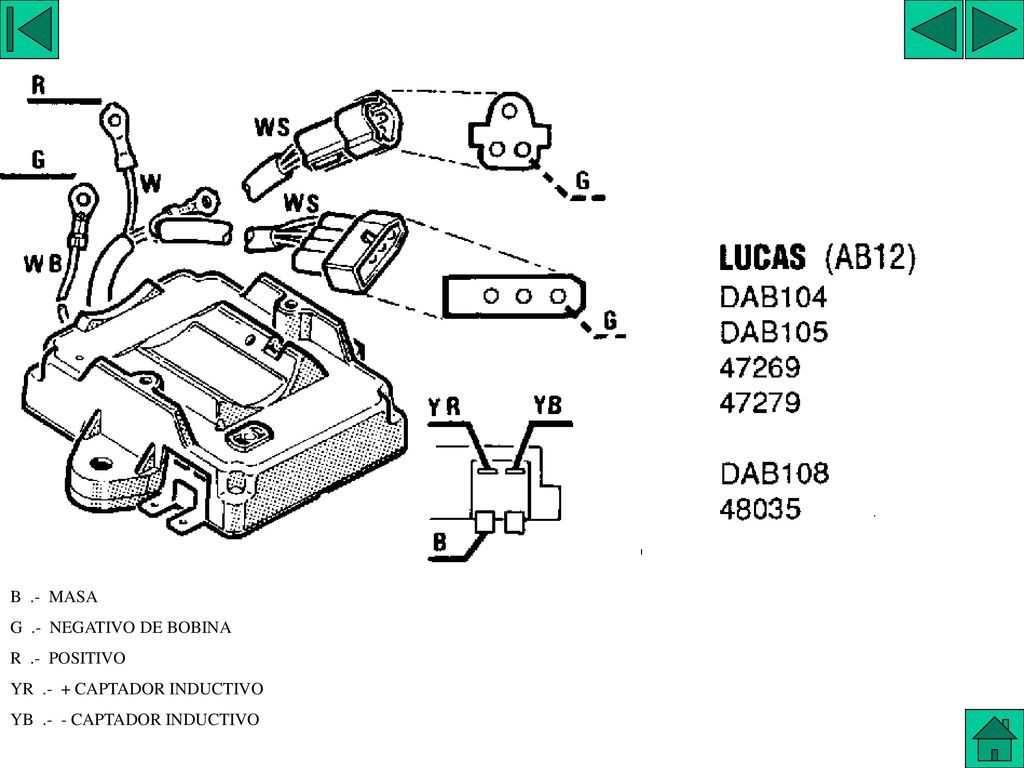

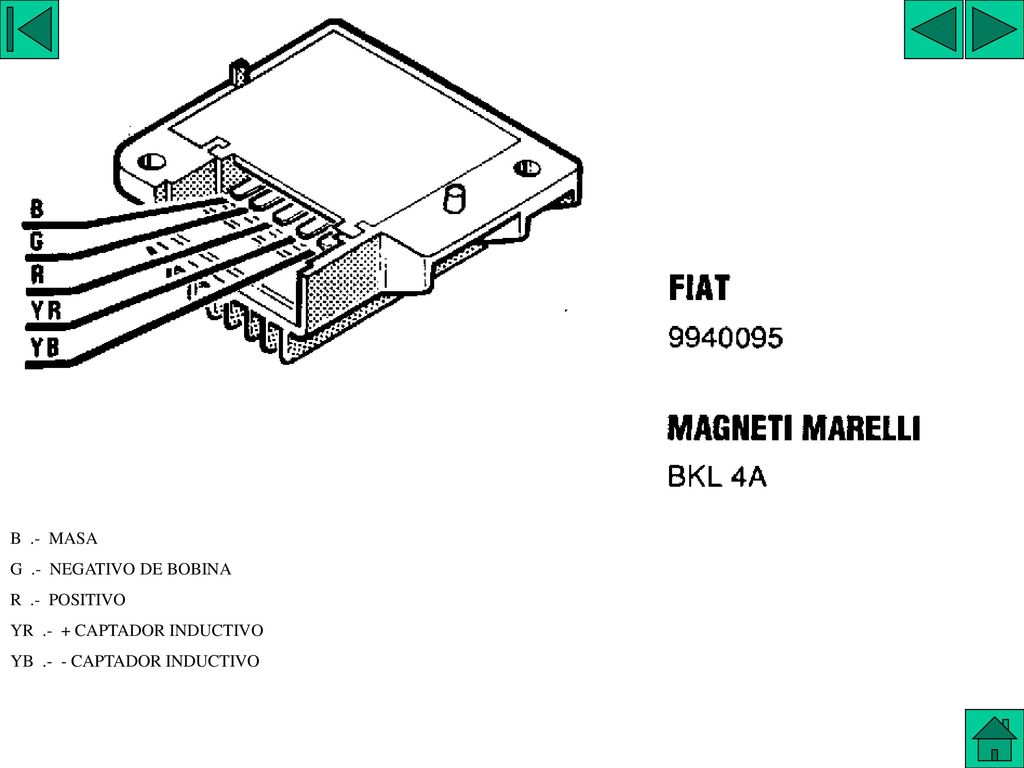

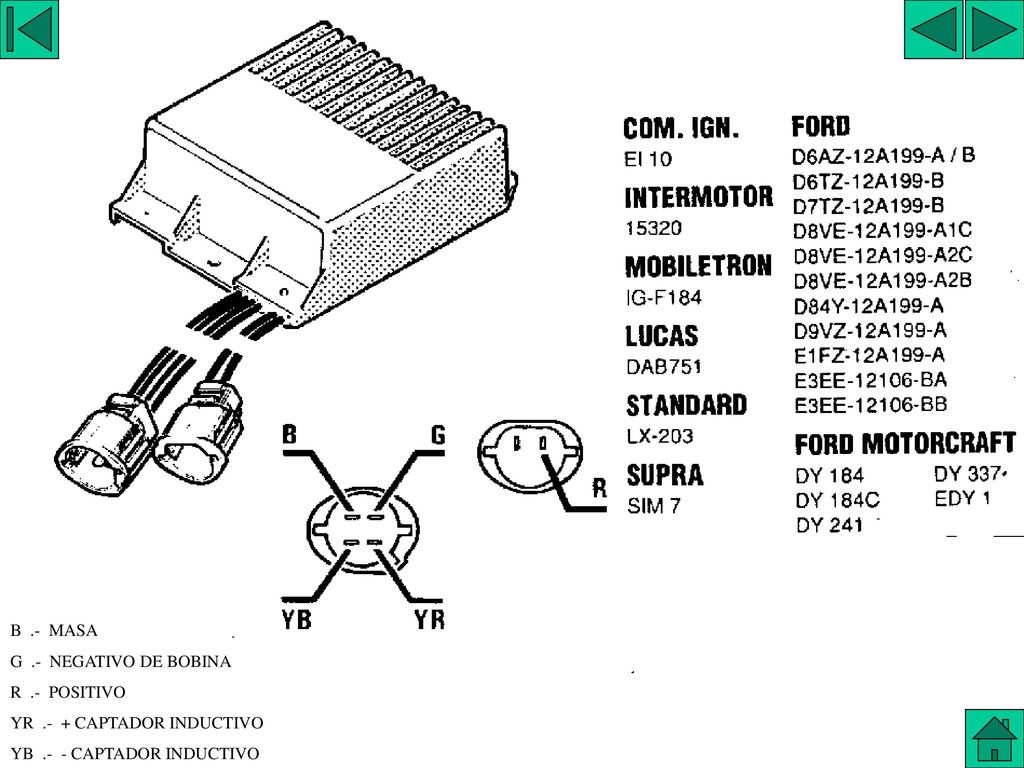

26 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

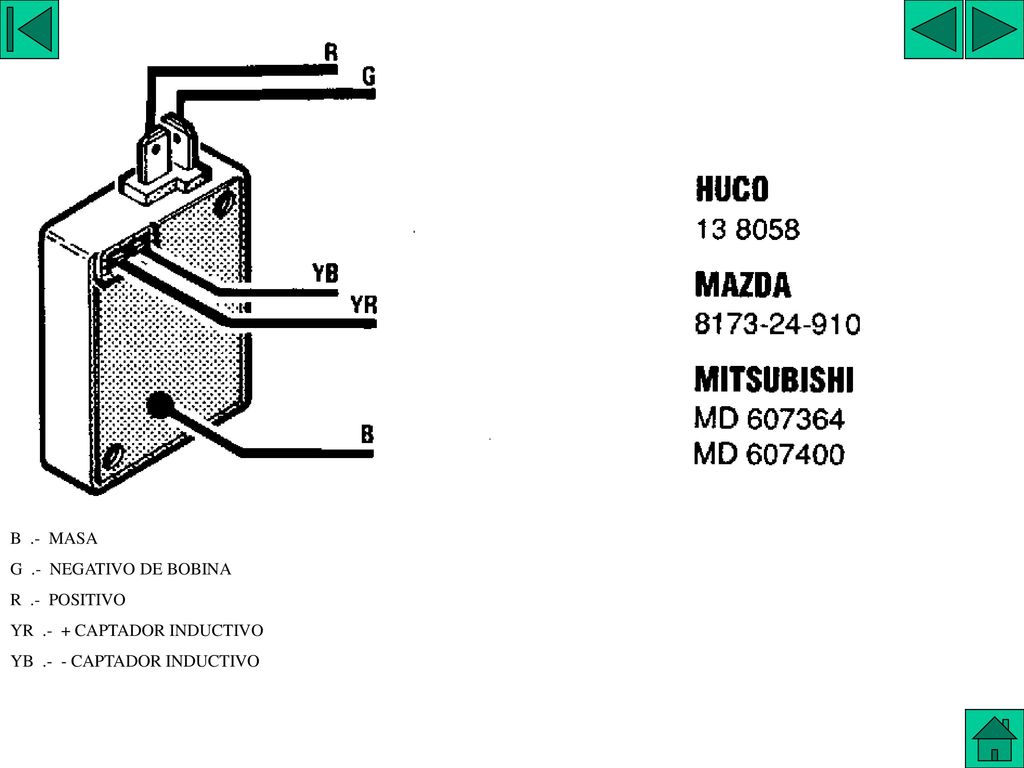

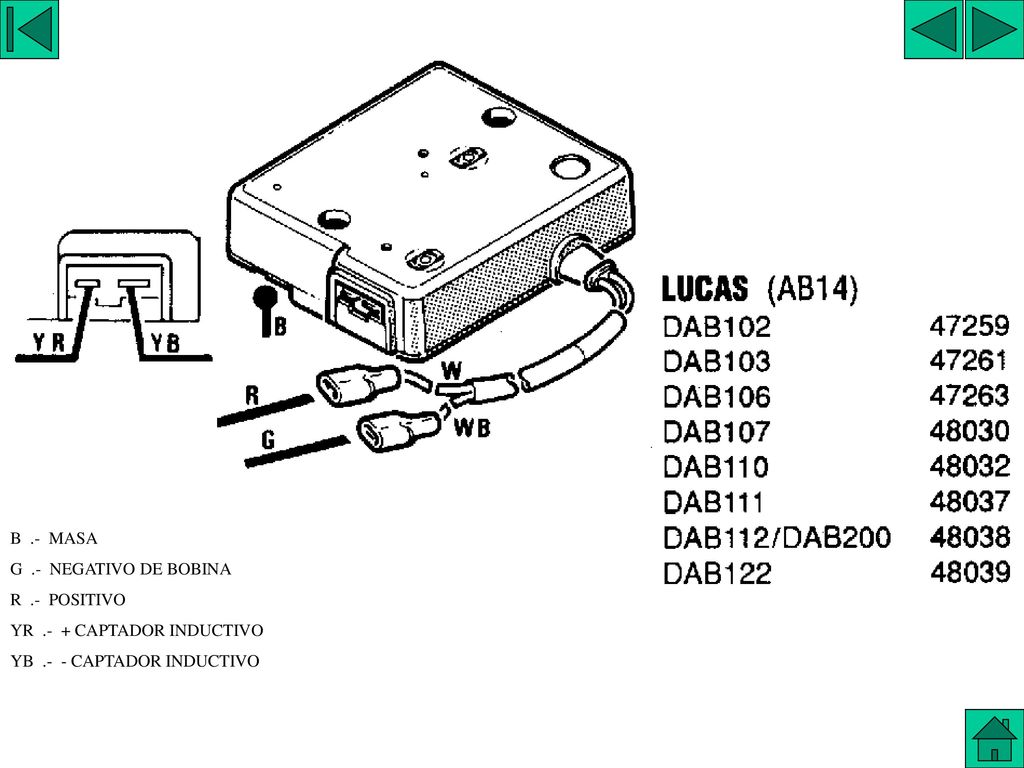

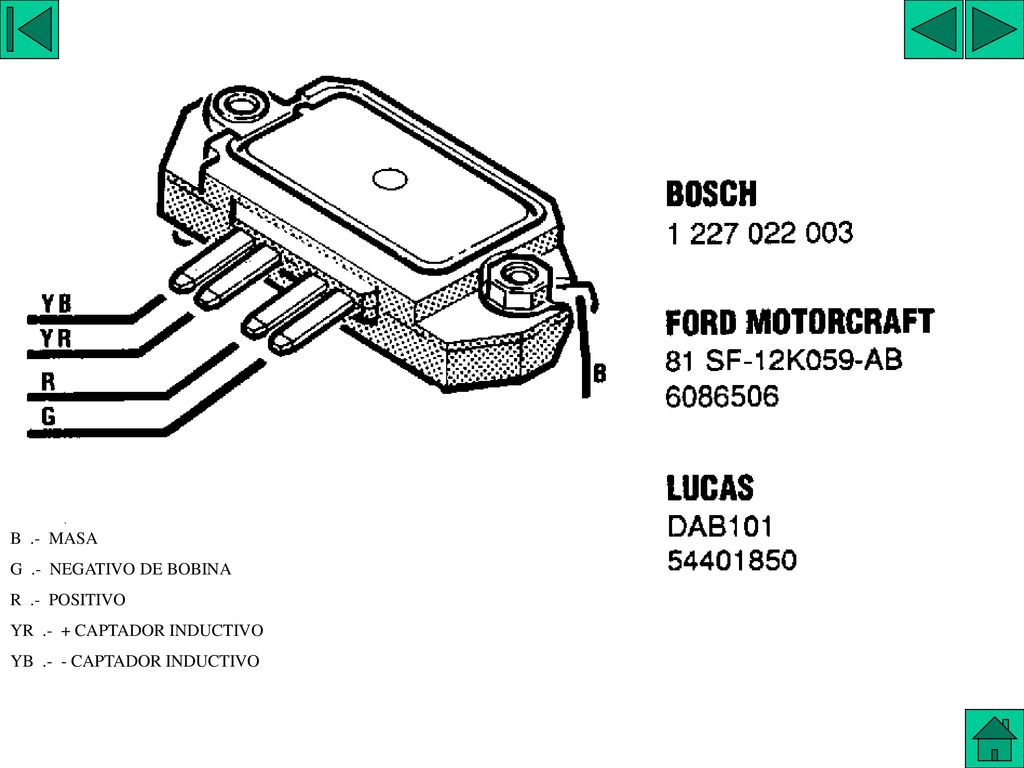

27 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

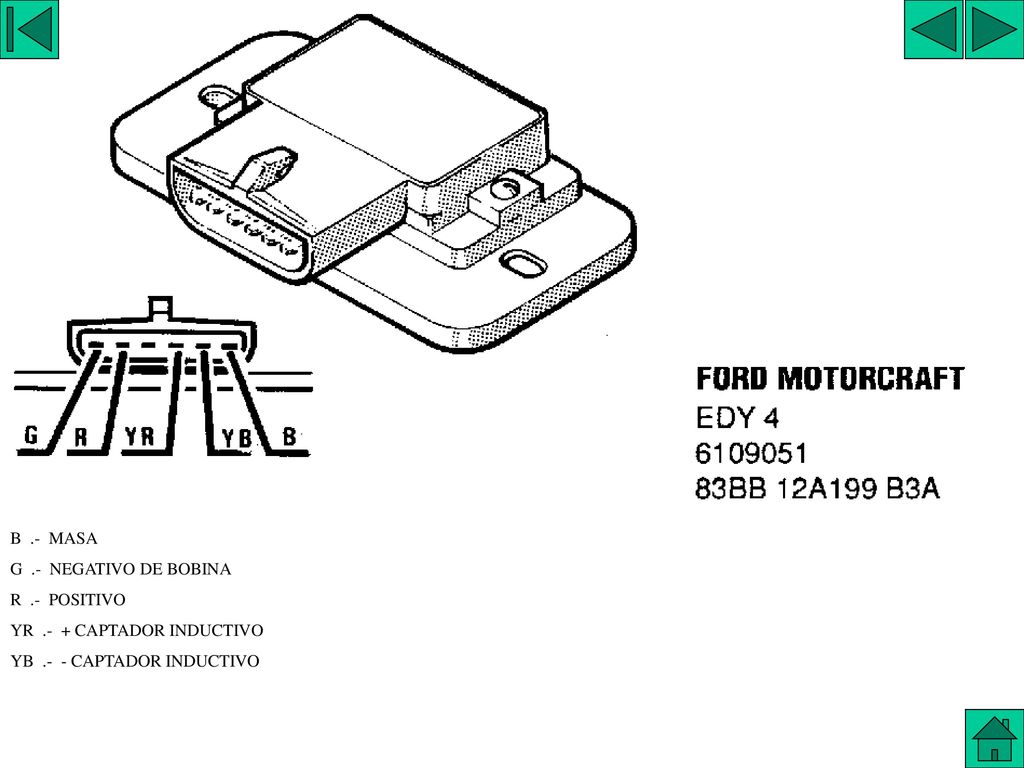

28 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

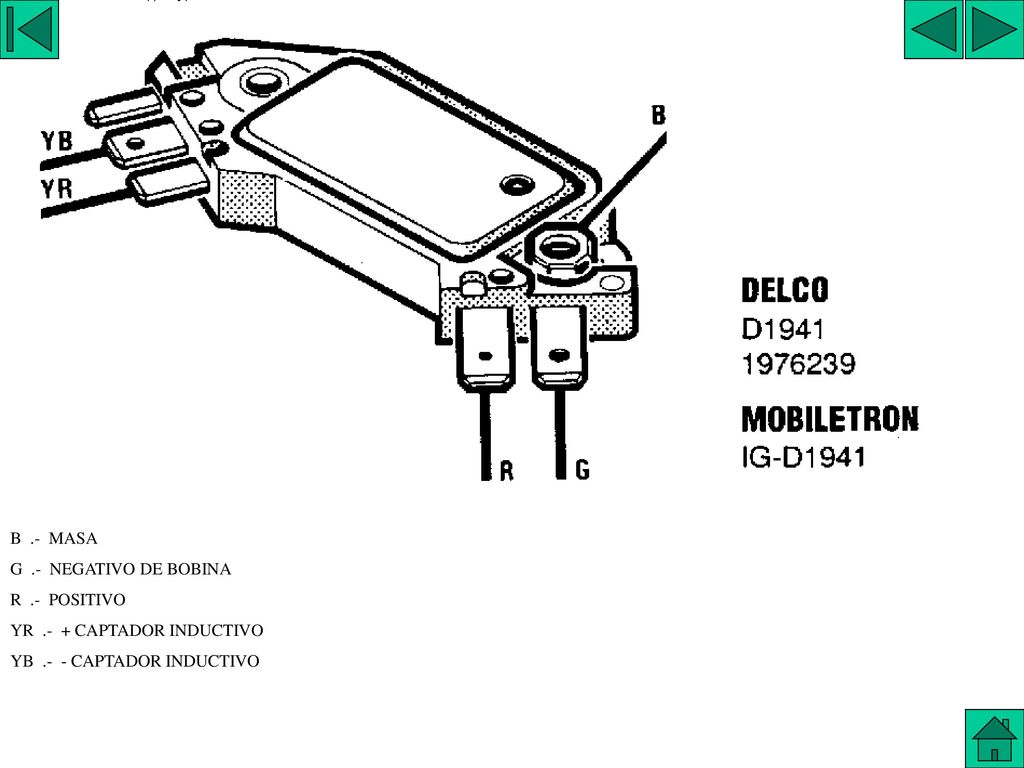

29 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

30 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

31 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

32 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

33 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

34 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

35 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

36 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

37 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

38 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

39 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

40 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

41 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

42 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

43 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

44 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

45 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO

46 PASTILLA INDUCTIVO B .- MASA G .- NEGATIVO DE BOBINA R .- POSITIVO
YR CAPTADOR INDUCTIVO YB CAPTADOR INDUCTIVO
