2. INSTALACIÓN DE AGUA Y SANEAMIENTO.

Presentación del tema: "2. INSTALACIÓN DE AGUA Y SANEAMIENTO."— Transcripción de la presentación:

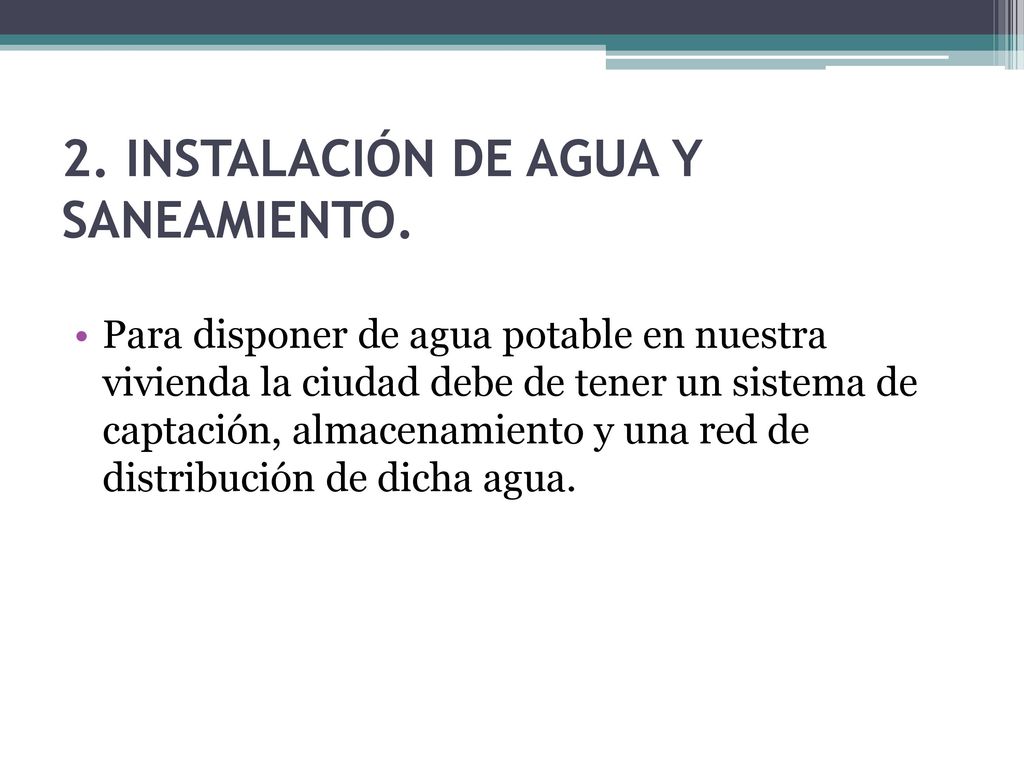

1 2. INSTALACIÓN DE AGUA Y SANEAMIENTO.
Para disponer de agua potable en nuestra vivienda la ciudad debe de tener un sistema de captación, almacenamiento y una red de distribución de dicha agua.

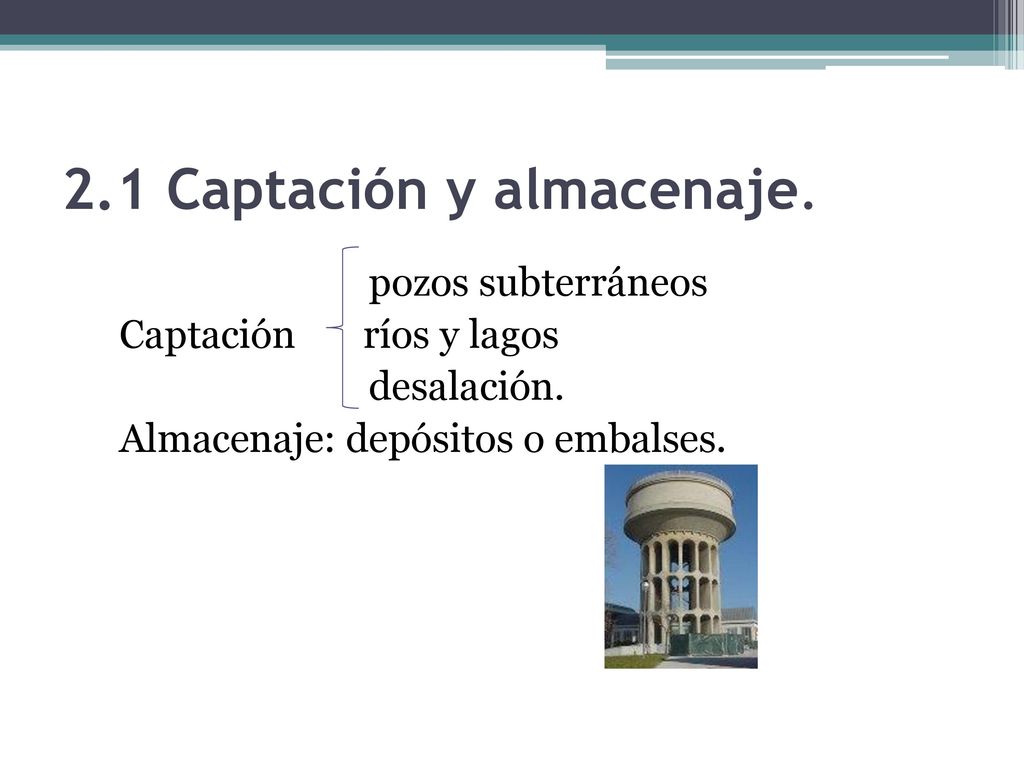

2 2.1 Captación y almacenaje.
pozos subterráneos Captación ríos y lagos desalación. Almacenaje: depósitos o embalses.

3 2.2. Distribución a la vivienda

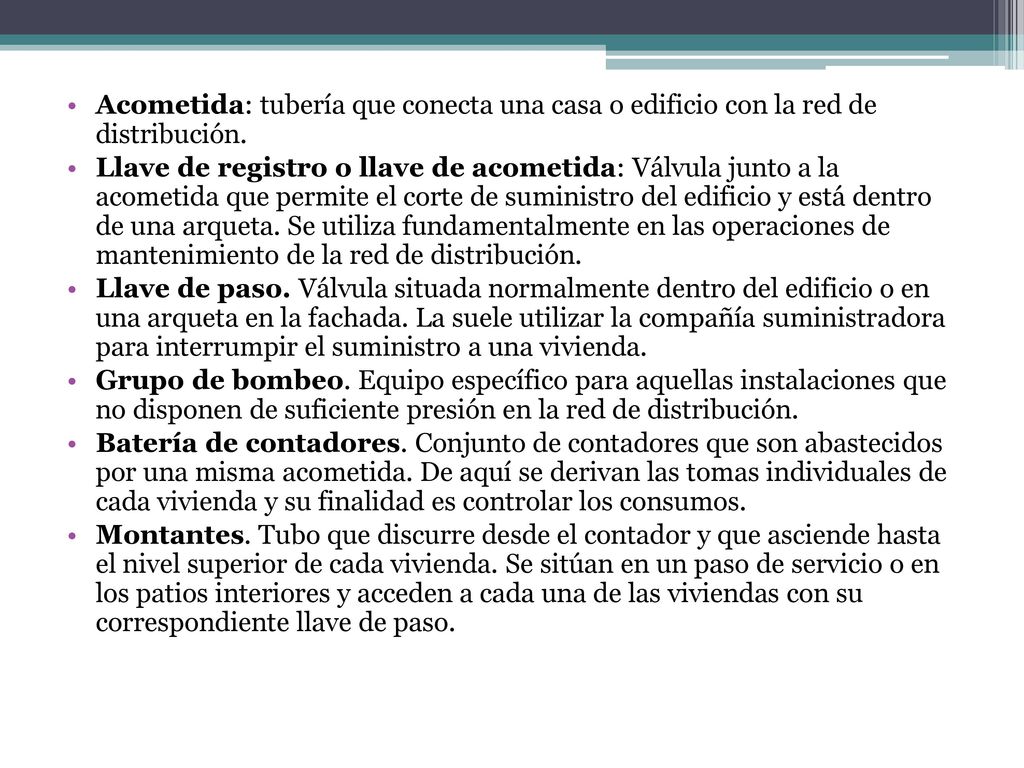

4 Acometida: tubería que conecta una casa o edificio con la red de distribución.
Llave de registro o llave de acometida: Válvula junto a la acometida que permite el corte de suministro del edificio y está dentro de una arqueta. Se utiliza fundamentalmente en las operaciones de mantenimiento de la red de distribución. Llave de paso. Válvula situada normalmente dentro del edificio o en una arqueta en la fachada. La suele utilizar la compañía suministradora para interrumpir el suministro a una vivienda. Grupo de bombeo. Equipo específico para aquellas instalaciones que no disponen de suficiente presión en la red de distribución. Batería de contadores. Conjunto de contadores que son abastecidos por una misma acometida. De aquí se derivan las tomas individuales de cada vivienda y su finalidad es controlar los consumos. Montantes. Tubo que discurre desde el contador y que asciende hasta el nivel superior de cada vivienda. Se sitúan en un paso de servicio o en los patios interiores y acceden a cada una de las viviendas con su correspondiente llave de paso.

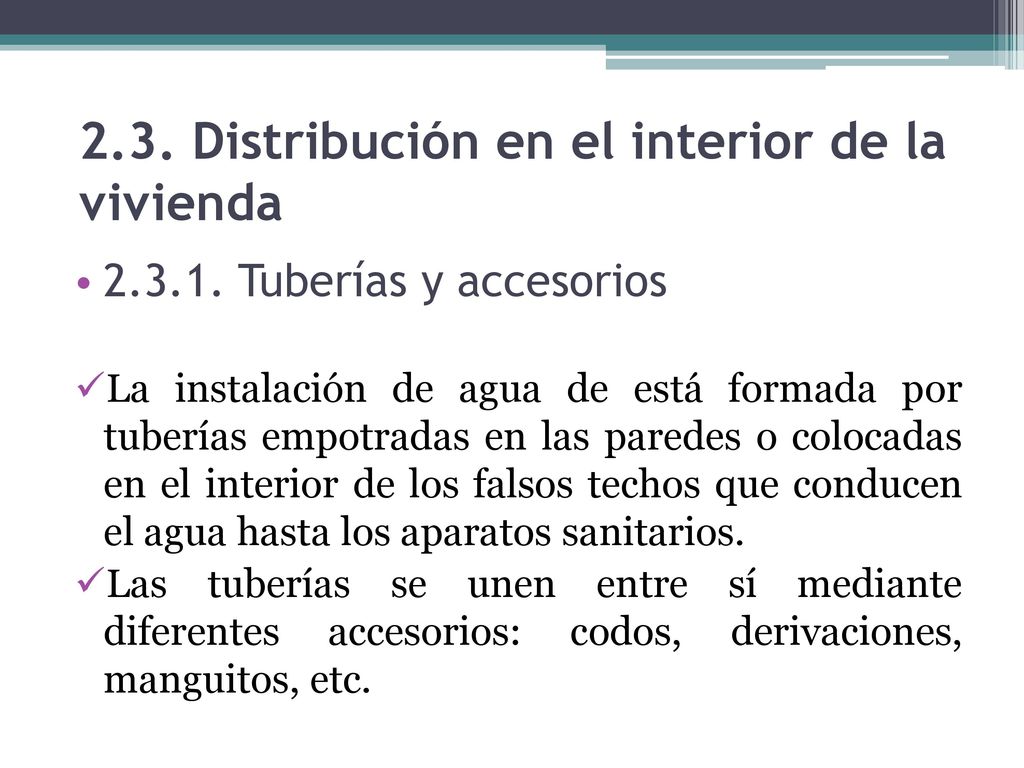

5 2.3. Distribución en el interior de la vivienda
Tuberías y accesorios La instalación de agua de está formada por tuberías empotradas en las paredes o colocadas en el interior de los falsos techos que conducen el agua hasta los aparatos sanitarios. Las tuberías se unen entre sí mediante diferentes accesorios: codos, derivaciones, manguitos, etc.

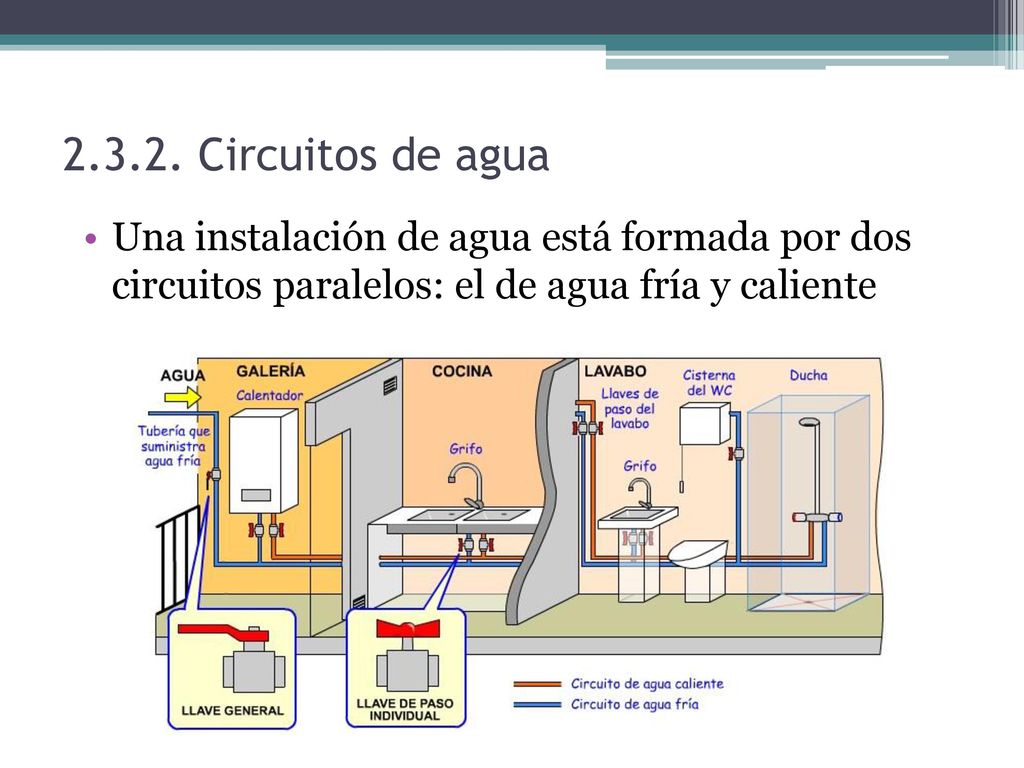

6 Circuitos de agua Una instalación de agua está formada por dos circuitos paralelos: el de agua fría y caliente

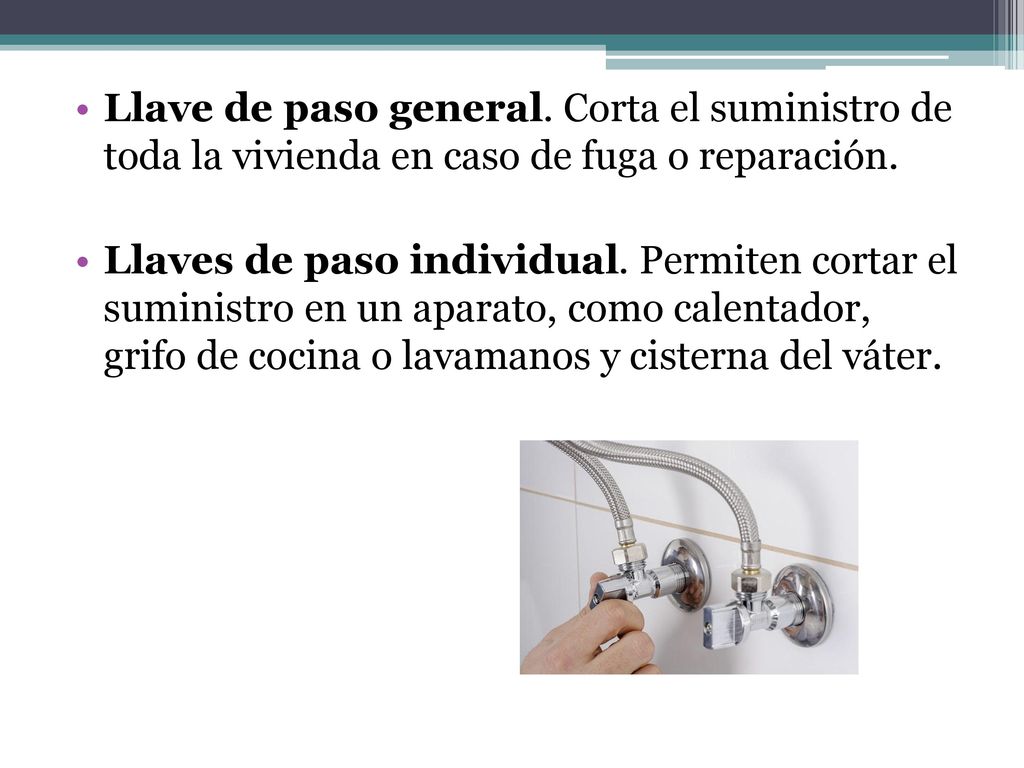

7 Llave de paso general. Corta el suministro de toda la vivienda en caso de fuga o reparación.
Llaves de paso individual. Permiten cortar el suministro en un aparato, como calentador, grifo de cocina o lavamanos y cisterna del váter.

8 Calentador de agua Gas o eléctrico. El más utilizado es el de gas.
Tiene en su interior una tubería de serpentín por la que circula agua. Debajo de esta tubería se quema el combustible. Los gases calientes en la combustión pasan a través del serpentín y calientan el agua que hay en su interior.

9 Contador de agua Se colocan en el interior de un armario dentro del edificio. Cada vecino tiene uno. Periódicamente, en función de la compañía suministradora, un técnico lee el contador.

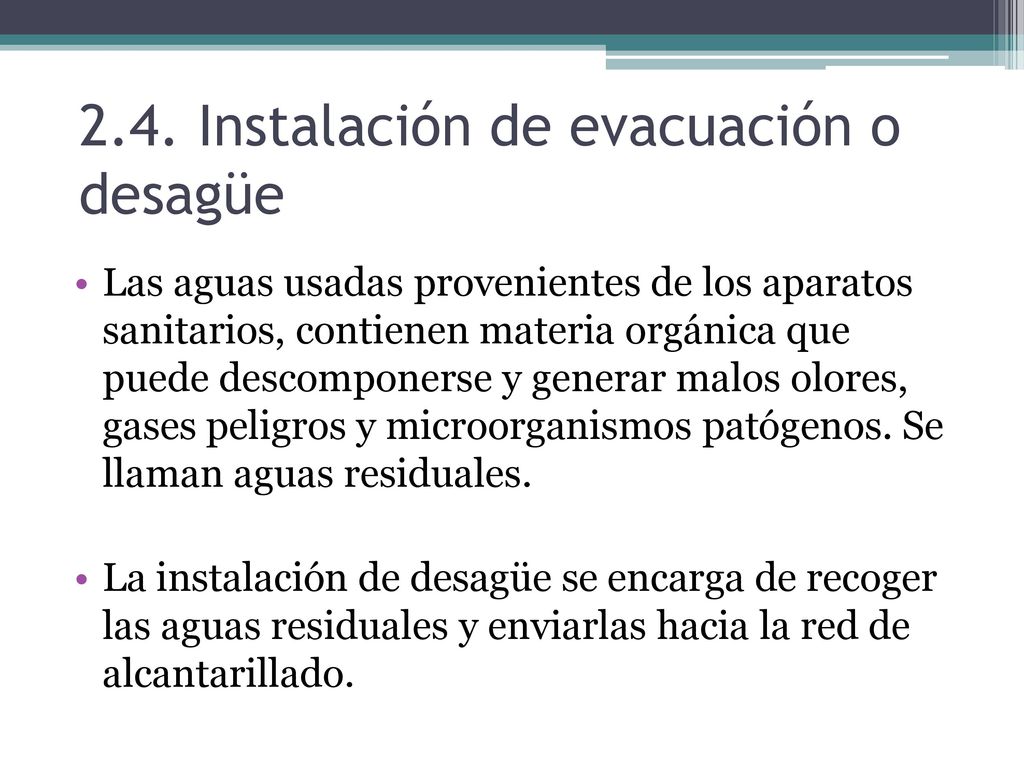

10 2.4. Instalación de evacuación o desagüe
Las aguas usadas provenientes de los aparatos sanitarios, contienen materia orgánica que puede descomponerse y generar malos olores, gases peligros y microorganismos patógenos. Se llaman aguas residuales. La instalación de desagüe se encarga de recoger las aguas residuales y enviarlas hacia la red de alcantarillado.

11

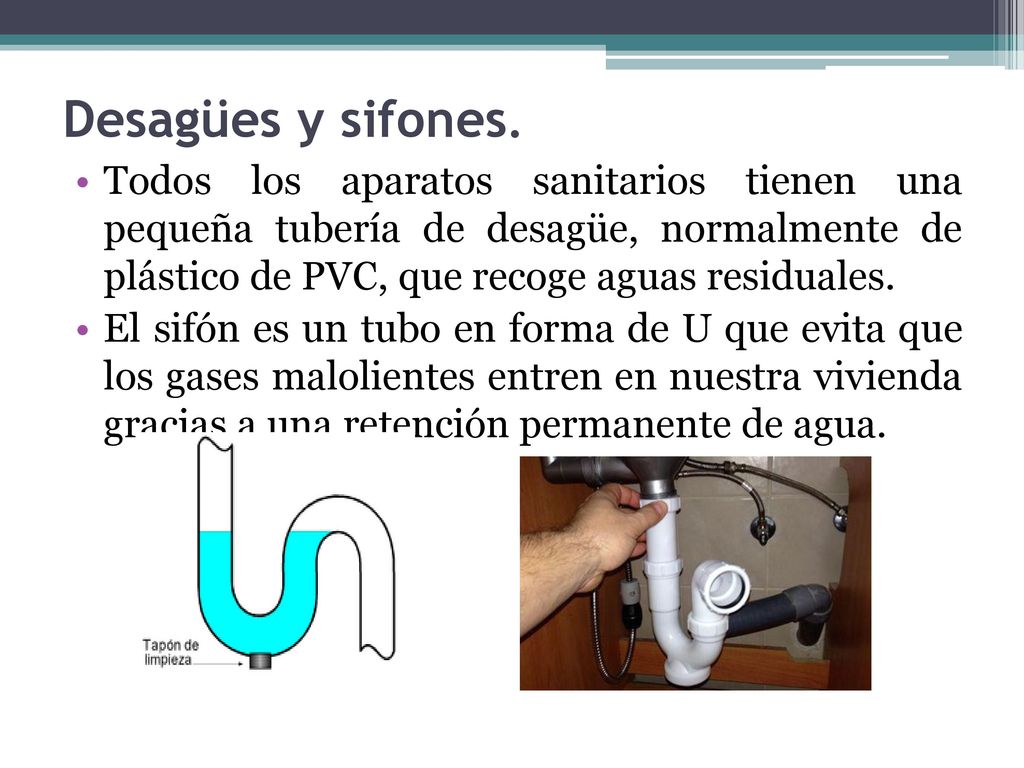

12 Desagües y sifones. Todos los aparatos sanitarios tienen una pequeña tubería de desagüe, normalmente de plástico de PVC, que recoge aguas residuales. El sifón es un tubo en forma de U que evita que los gases malolientes entren en nuestra vivienda gracias a una retención permanente de agua.

13 Podemos encontrar el sifón de forma individual en cada aparato sanitario, como en inodoros o fregaderos. Otras veces varios sanitarios comparten un mismo cierre hidraúlico: el bote sinfónico.

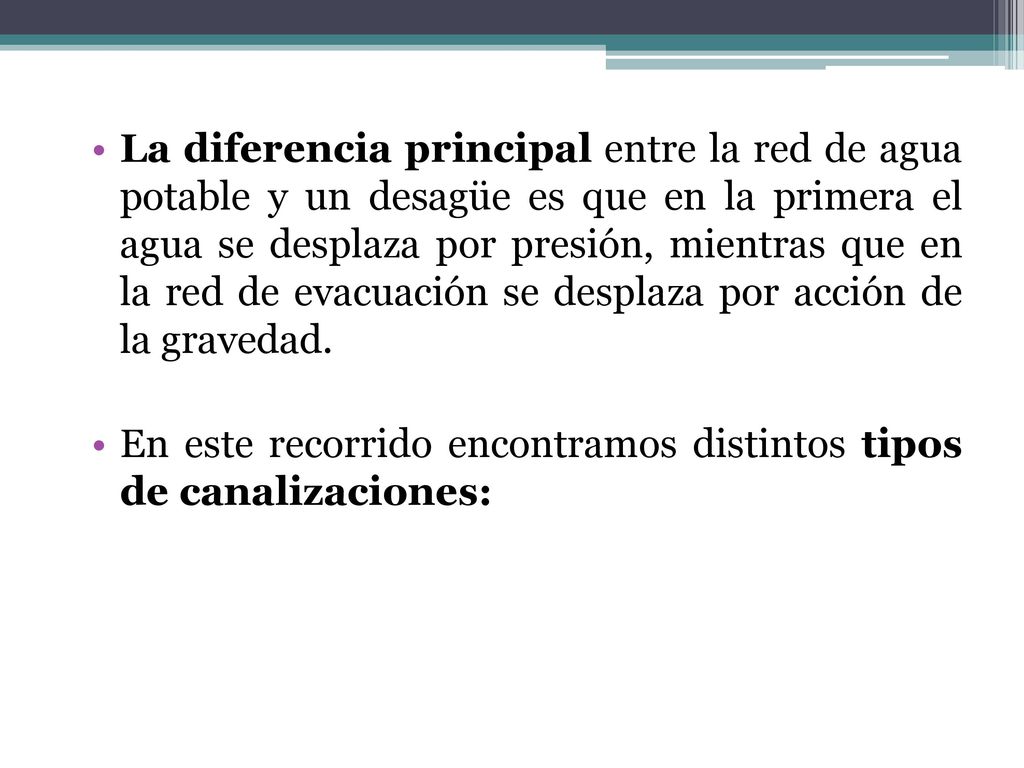

14 La diferencia principal entre la red de agua potable y un desagüe es que en la primera el agua se desplaza por presión, mientras que en la red de evacuación se desplaza por acción de la gravedad. En este recorrido encontramos distintos tipos de canalizaciones:

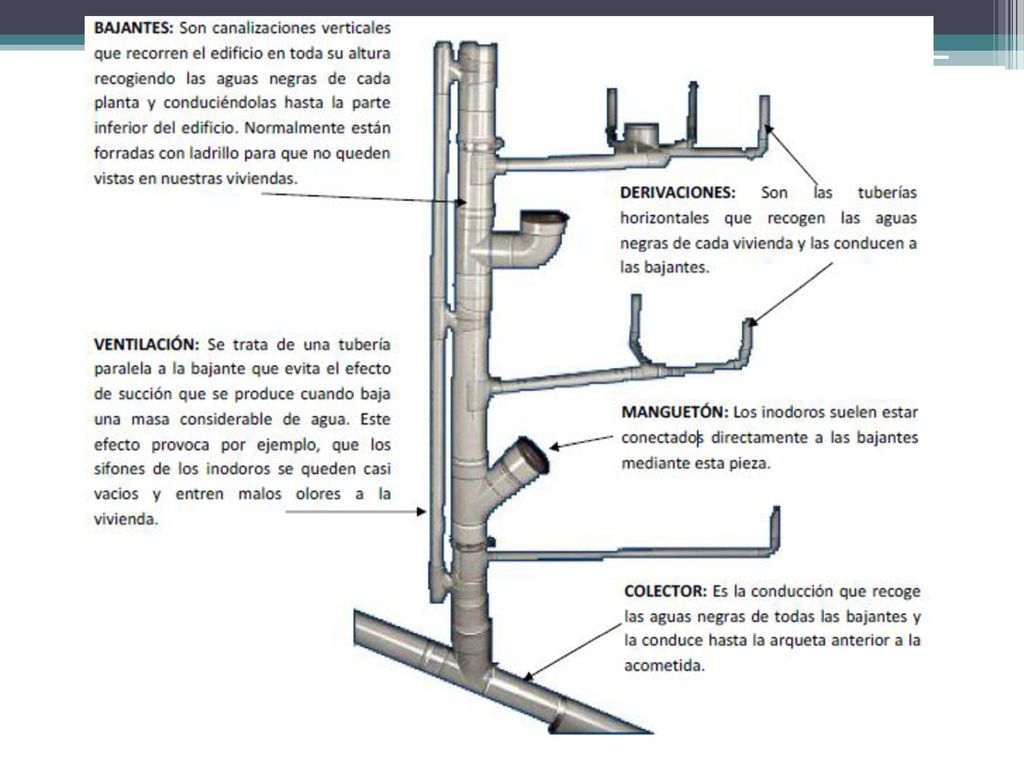

15

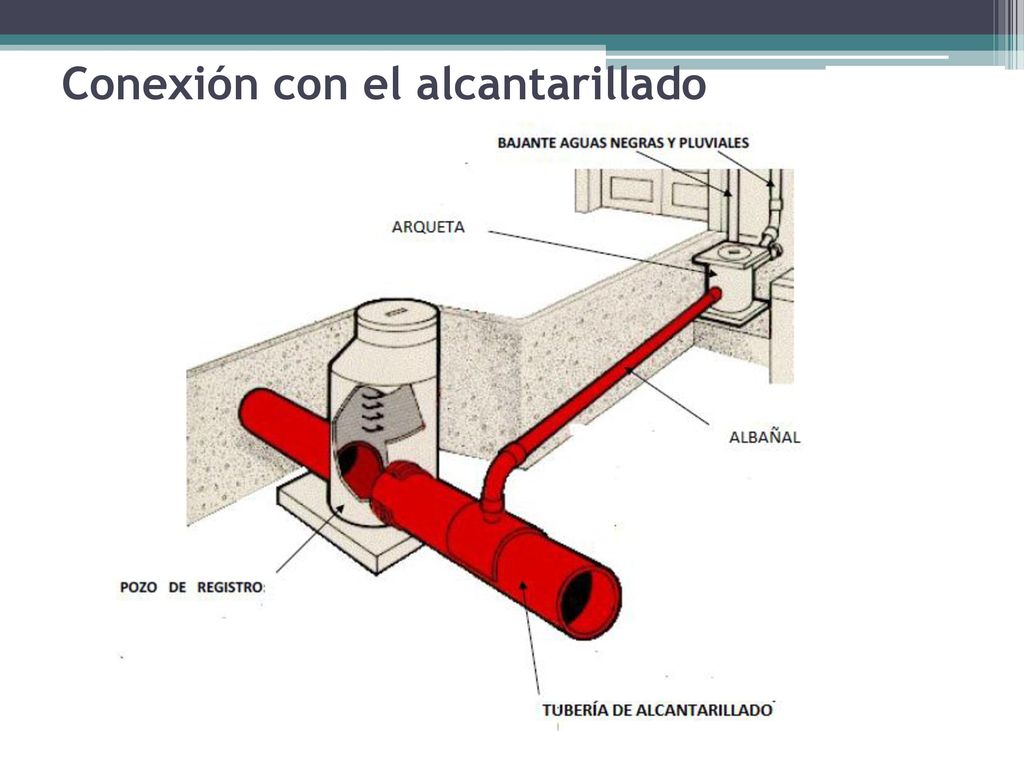

16 Conexión con el alcantarillado

17 Arqueta: Son recipientes construidos normalmente de ladrillo y cuya misión es recoger los residuos sólidos procedentes de las bajantes. Suele ser necesario vaciarlos cada cierto tiempo. Albañal: tubería que conecta la arqueta con el alcantarillado. Normalmente es de PVC o polietileno y siempre tiene un diámetro inferior al tubo al que conecta. Pozo de registro. La red de alcantarillado funciona por gravedad. Por este motivo, son habituales las operaciones de mantenimiento e inspección. Para ello se construyen pozos de de registro accesibles. Tubería de alcantarillado. Suele ubicarse en el centro de la calle. Normalmente es de hormigón, aunque recientemente se emplean otros materiales como PVC, polietileno o la cerámica vitrificada.

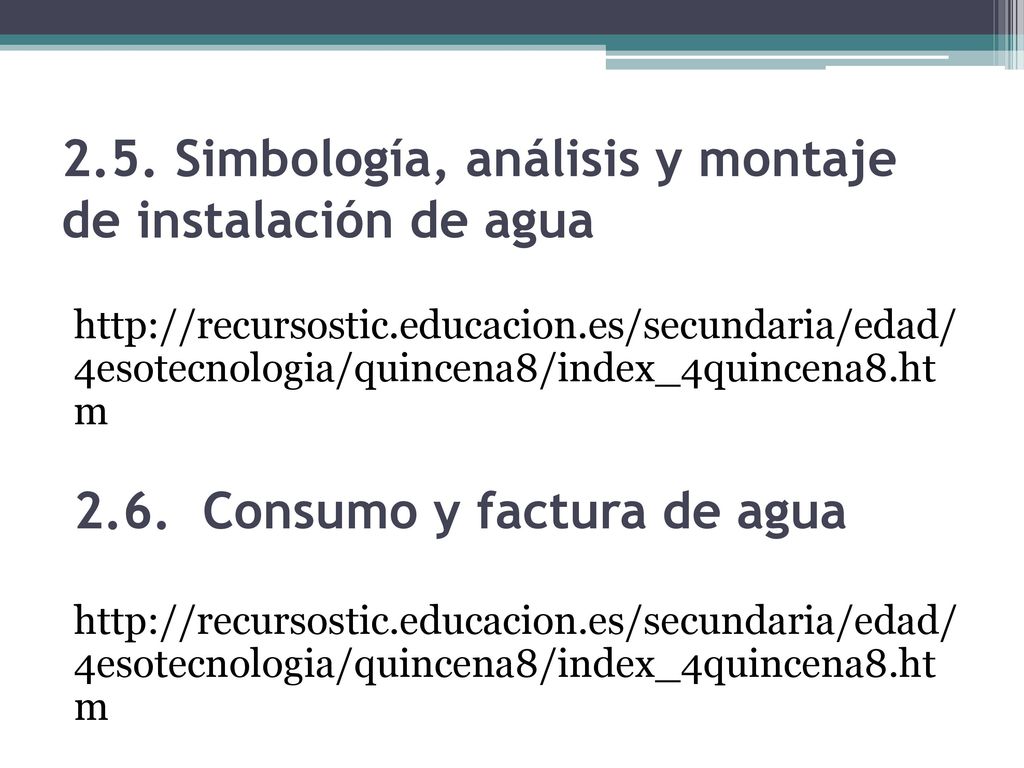

18 2.5. Simbología, análisis y montaje de instalación de agua
4esotecnologia/quincena8/index_4quincena8.ht m 2.6. Consumo y factura de agua
