1 Edgar Estrada Taboada Docente
Electrónica Básica

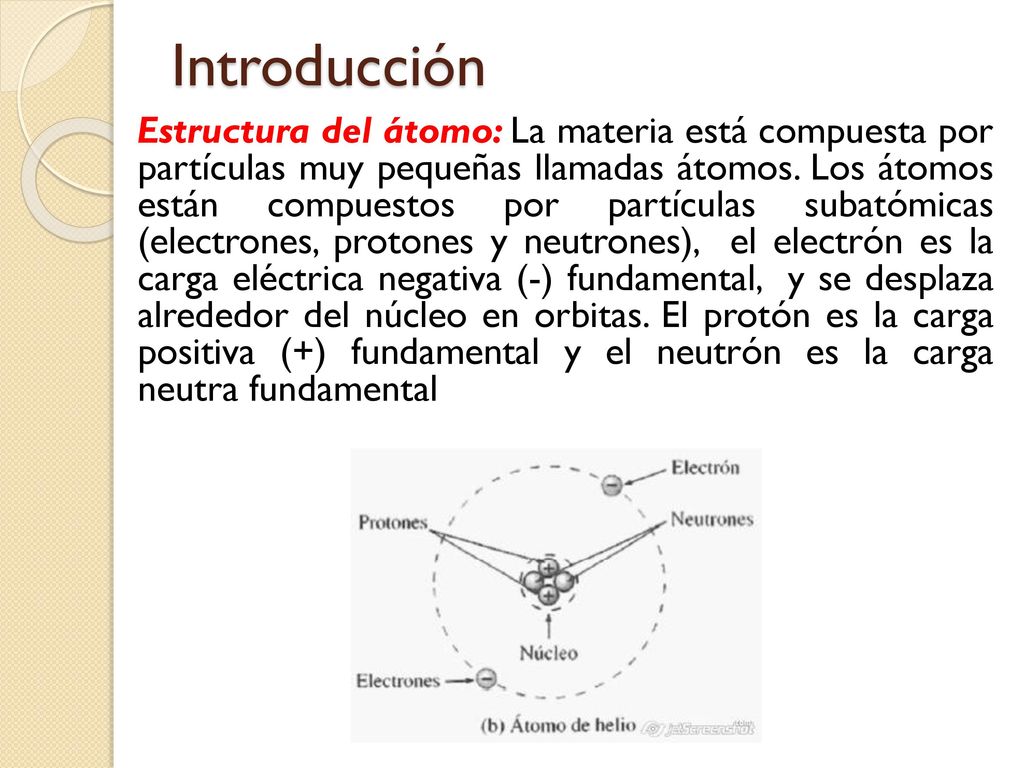

2 Introducción Estructura del átomo: La materia está compuesta por partículas muy pequeñas llamadas átomos. Los átomos están compuestos por partículas subatómicas (electrones, protones y neutrones), el electrón es la carga eléctrica negativa (-) fundamental, y se desplaza alrededor del núcleo en orbitas. El protón es la carga positiva (+) fundamental y el neutrón es la carga neutra fundamental

3 Carga eléctrica: los átomos pueden perder o ganar electrones, cuando un átomo pierde electrones queda cargado positivamente (+), cuando gana electrones queda cargado negativamente (-). La ley de las cargas puede expresarse así: “Cargas iguales se repelen, cargas opuestas se atraen”.

4 El Coulomb: la magnitud de la carga eléctrica que posee un cuerpo se determina por el número de electrones en exceso o en defecto con respecto al número de protones que hay en él. SIMBOLO UNIDAD Q Coulomb (C) Una carga negativa de 1 coulomb, significa que el cuerpo tiene 6,25 x 1018 más electrones que protones.

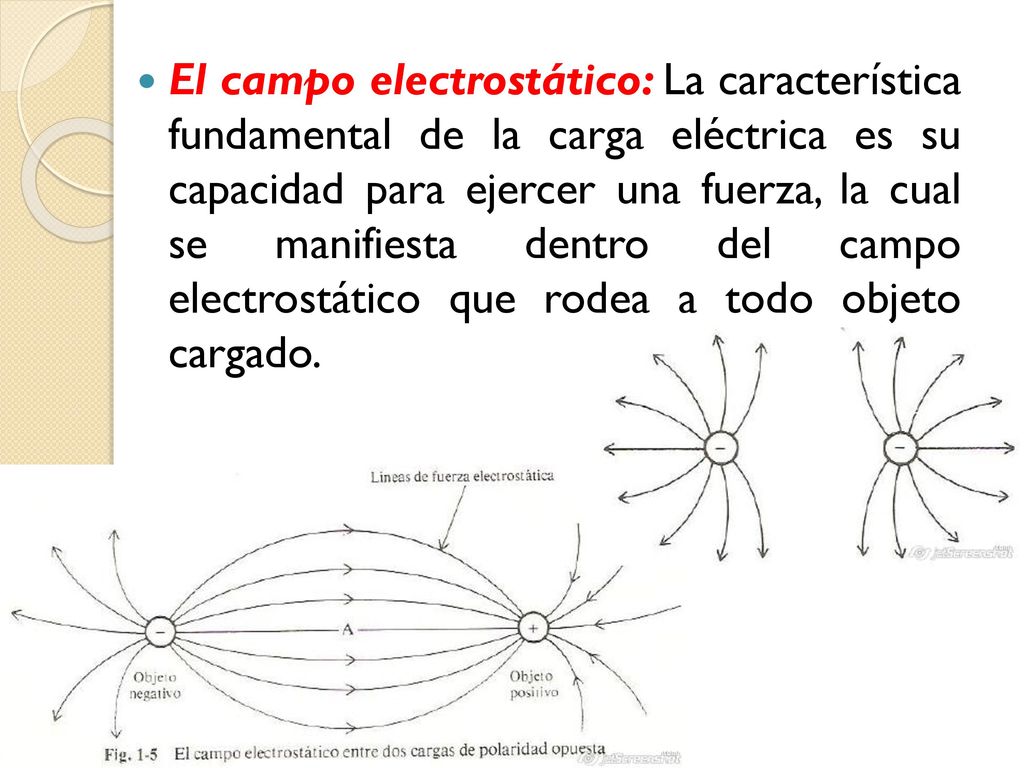

5 El campo electrostático: La característica fundamental de la carga eléctrica es su capacidad para ejercer una fuerza, la cual se manifiesta dentro del campo electrostático que rodea a todo objeto cargado.

6 Diferencia de potencial: Una carga eléctrica tiene la capacidad de efectuar un trabajo al mover a otra carga por atracción o por repulsión. Esta capacidad se llama potencial. Cuando dos cargas no son iguales, existe entre ellas una diferencia de potencial. La suma de esta diferencia se llama fuerza electromotriz (fem), o voltaje. UNIDAD SIMBOLO Volt (v) V

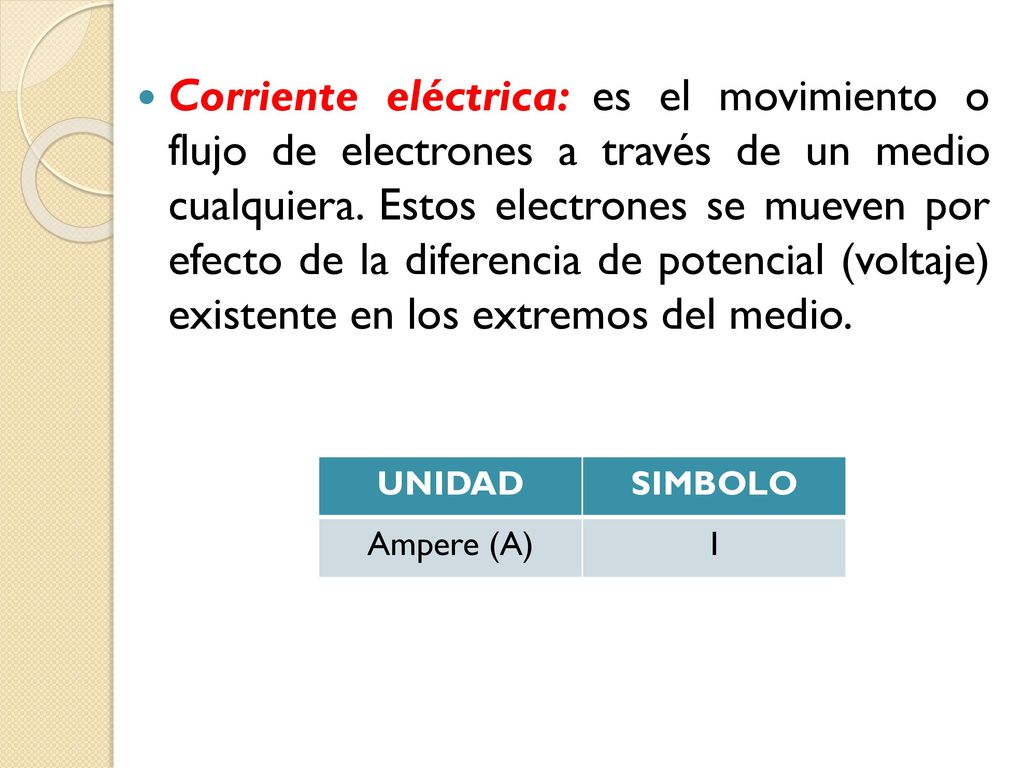

7 Corriente eléctrica: es el movimiento o flujo de electrones a través de un medio cualquiera. Estos electrones se mueven por efecto de la diferencia de potencial (voltaje) existente en los extremos del medio. UNIDAD SIMBOLO Ampere (A) I

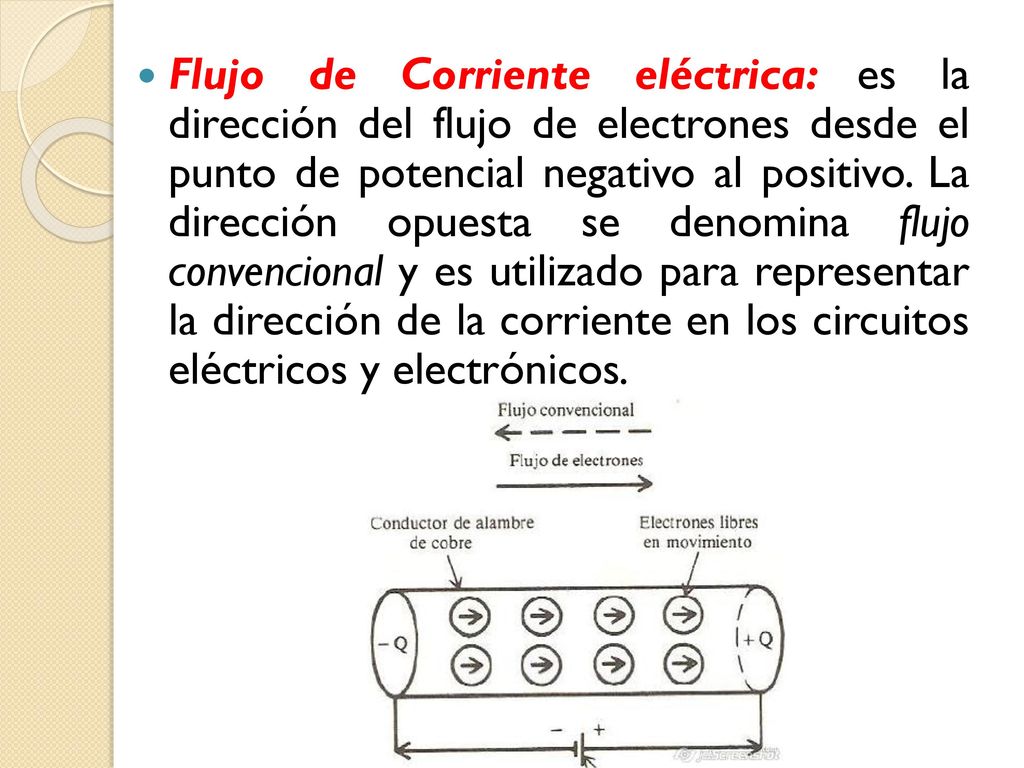

8 Flujo de Corriente eléctrica: es la dirección del flujo de electrones desde el punto de potencial negativo al positivo. La dirección opuesta se denomina flujo convencional y es utilizado para representar la dirección de la corriente en los circuitos eléctricos y electrónicos.

9 Fuentes de energía eléctrica
Pilas y baterías: Es una celda o una combinación de celdas que se utilizan para transformar energía química en energía eléctrica. Producen voltaje de corriente directa (DC) en sus terminales.

10 Generadores y alternadores: Es una máquina que hace uso de la inducción electromagnética para producir un voltaje por medio de las bobinas de alambre que giran en un campo magnético estacionario. Pueden generar corriente de DC y de AC.

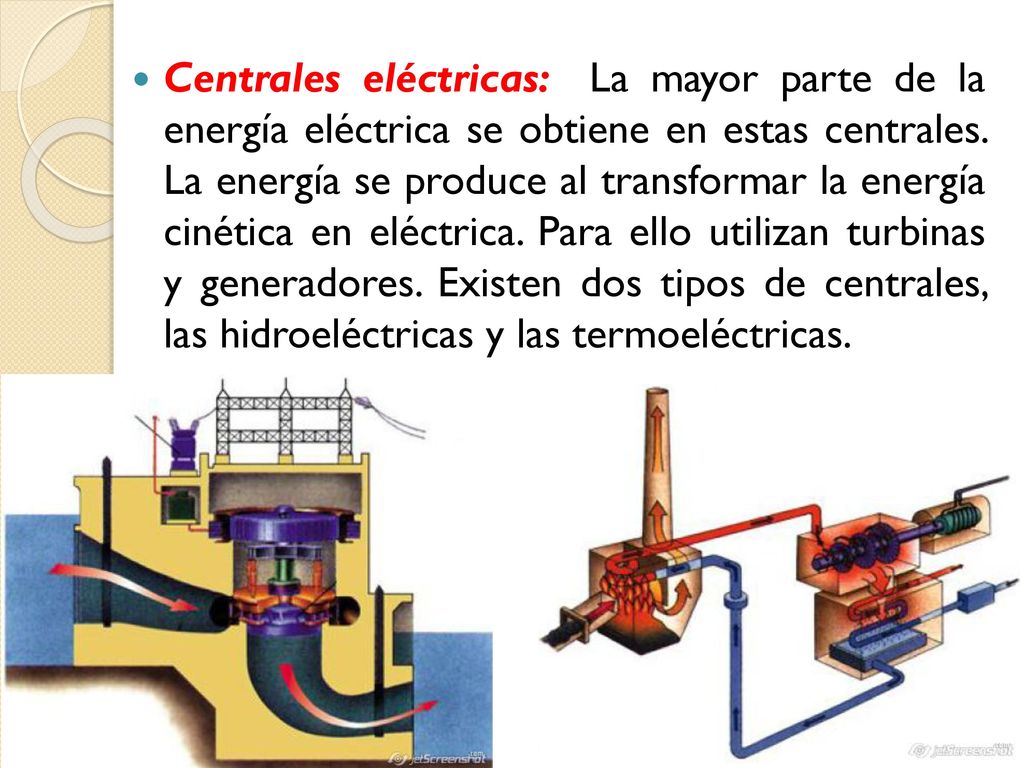

11 Centrales eléctricas: La mayor parte de la energía eléctrica se obtiene en estas centrales. La energía se produce al transformar la energía cinética en eléctrica. Para ello utilizan turbinas y generadores. Existen dos tipos de centrales, las hidroeléctricas y las termoeléctricas.

12 Manifestación de la energía eléctrica:
Electrostática: es cuando un cuerpo posee carga eléctrica positiva o negativa, pero no se traslada a ningún sitio.

13 Corriente continua CC: cuando los electrones se mueven siempre en el mismo sentido, del polo negativo al positivo, es producida por la pilas, baterías, generadores de CC

14 Corriente alterna (CA): no es una corriente verdadera, porque los electrones no se mueven en un sentido único, sino alterno, es decir cambiando de sentido unas 60 veces por segundo, 60 (Hz). Es generada por los alternadores y generadores de AC

15 Efectos de la corriente eléctrica
Luminosos: lámparas, led, Caloríficos: Planchas, duchas Magnéticos: electroimanes Dinámicos: motores Químicos: baterías, electrolisis
