INMOVILIZACION Y ESTABILIZACION DE ENZIMAS INDUSTRIALES

Presentación del tema: "INMOVILIZACION Y ESTABILIZACION DE ENZIMAS INDUSTRIALES"— Transcripción de la presentación:

1 INMOVILIZACION Y ESTABILIZACION DE ENZIMAS INDUSTRIALES

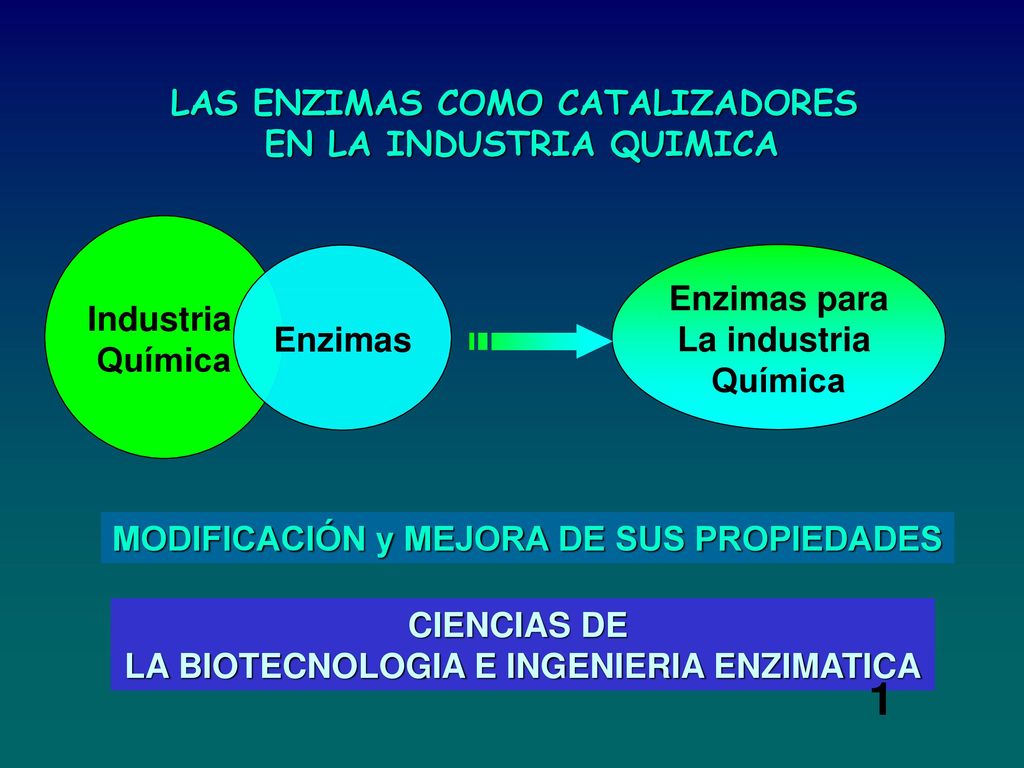

2 1 LAS ENZIMAS COMO CATALIZADORES EN LA INDUSTRIA QUIMICA Industria
Química Enzimas Enzimas para La industria Química MODIFICACIÓN y MEJORA DE SUS PROPIEDADES CIENCIAS DE LA BIOTECNOLOGIA E INGENIERIA ENZIMATICA 1

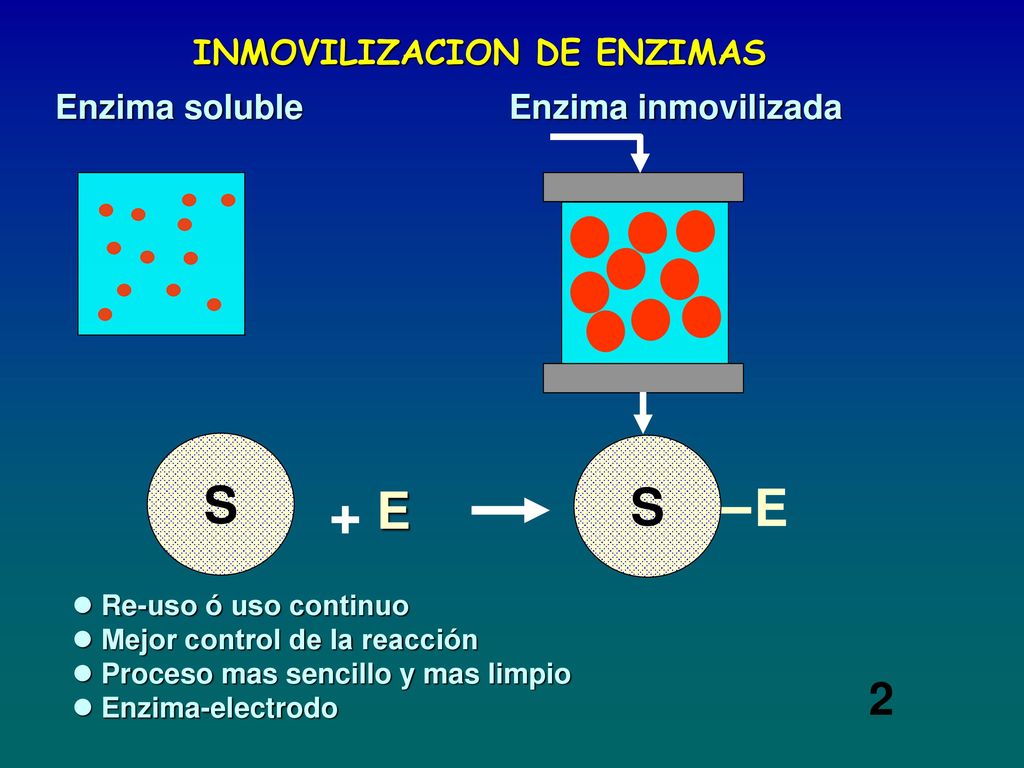

3 INMOVILIZACION DE ENZIMAS
Enzima soluble Enzima inmovilizada S + E Re-uso ó uso continuo Mejor control de la reacción Proceso mas sencillo y mas limpio Enzima-electrodo 2

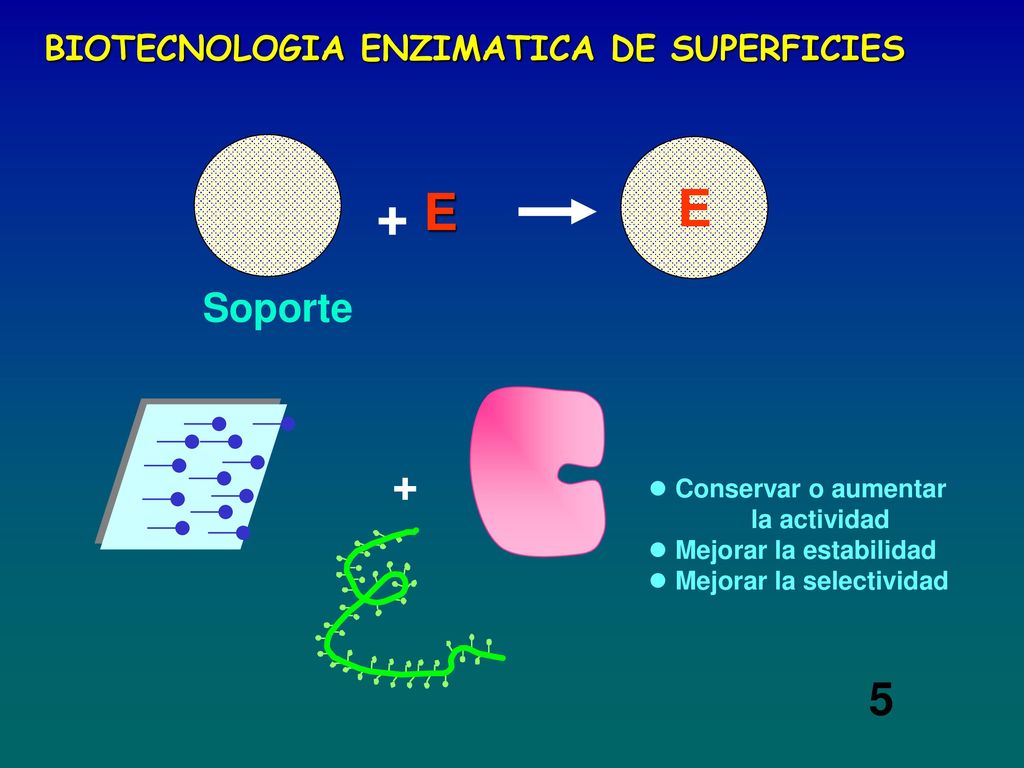

4 BIOTECNOLOGIA ENZIMATICA DE SUPERFICIES
+ E Soporte + Conservar o aumentar la actividad Mejorar la estabilidad Mejorar la selectividad 5

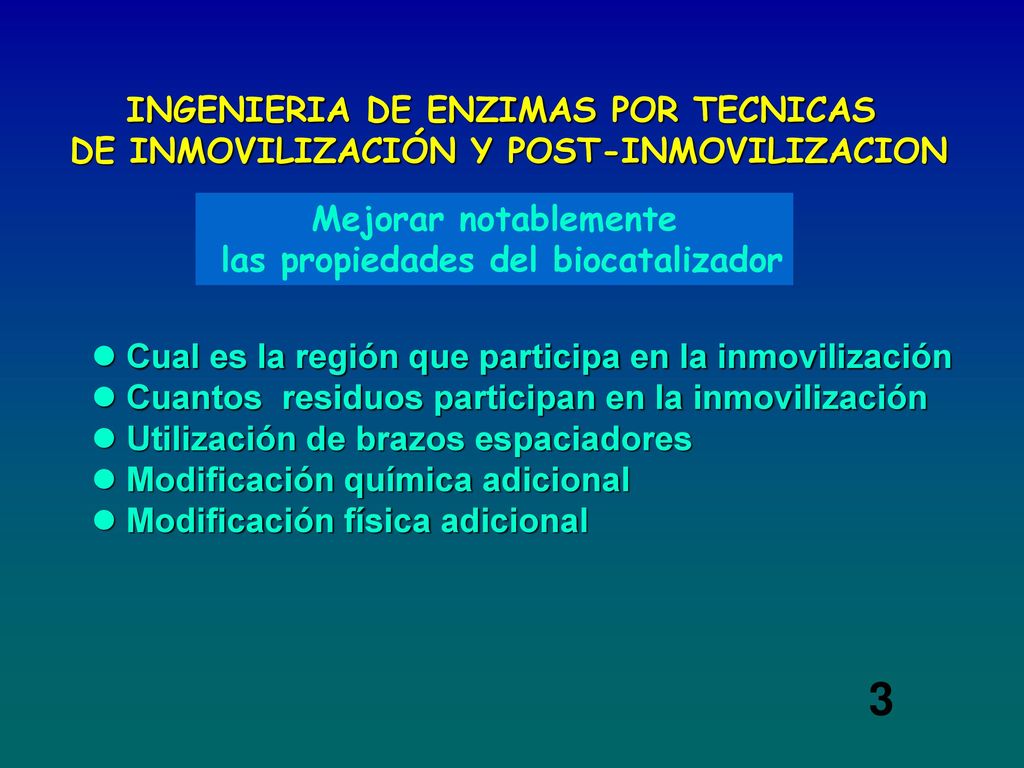

5 3 INGENIERIA DE ENZIMAS POR TECNICAS
DE INMOVILIZACIÓN Y POST-INMOVILIZACION Mejorar notablemente las propiedades del biocatalizador Cual es la región que participa en la inmovilización Cuantos residuos participan en la inmovilización Utilización de brazos espaciadores Modificación química adicional Modificación física adicional 3

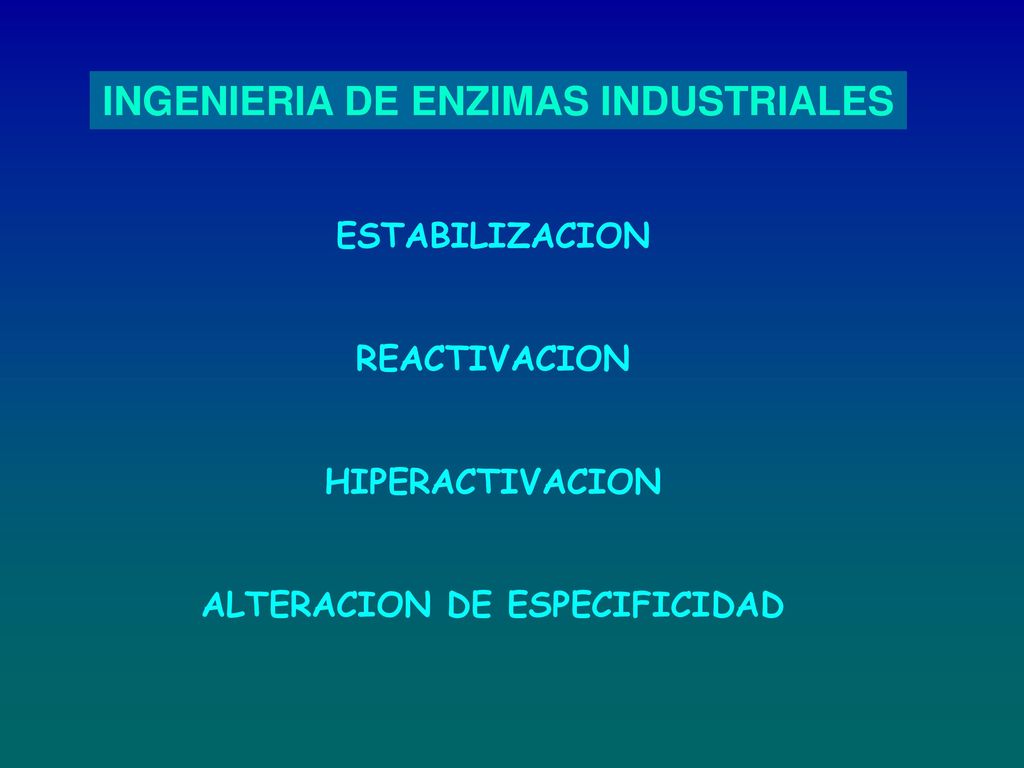

6 INGENIERIA DE ENZIMAS INDUSTRIALES ALTERACION DE ESPECIFICIDAD
ESTABILIZACION REACTIVACION HIPERACTIVACION ALTERACION DE ESPECIFICIDAD

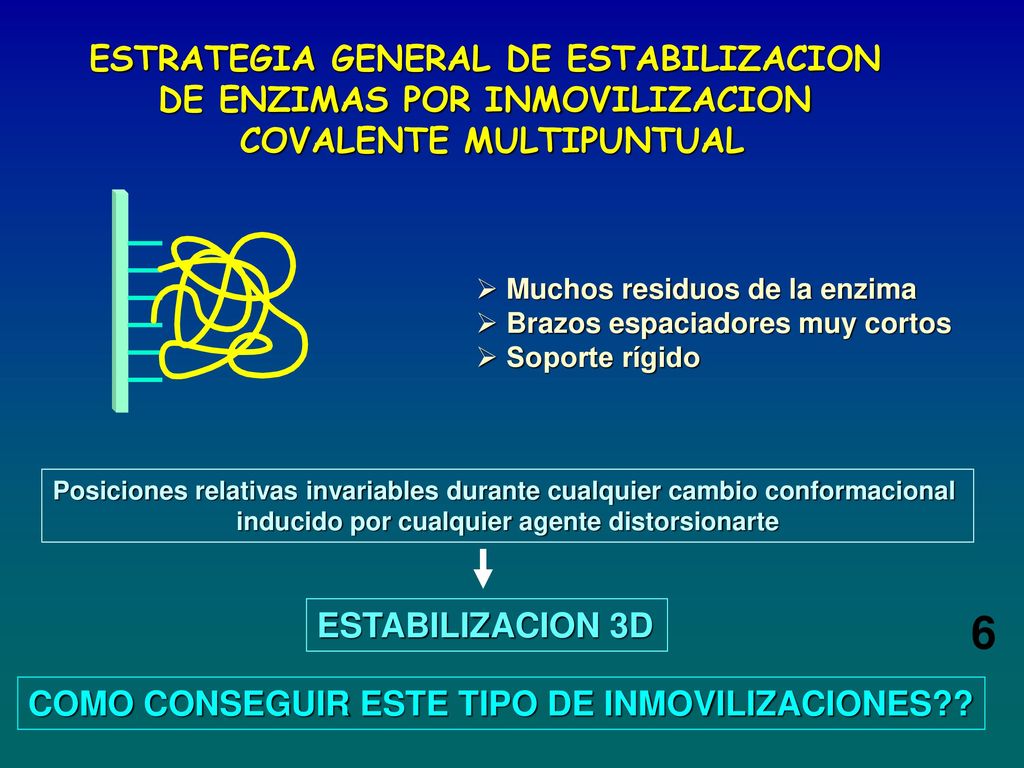

7 6 ESTRATEGIA GENERAL DE ESTABILIZACION DE ENZIMAS POR INMOVILIZACION
COVALENTE MULTIPUNTUAL Muchos residuos de la enzima Brazos espaciadores muy cortos Soporte rígido Posiciones relativas invariables durante cualquier cambio conformacional inducido por cualquier agente distorsionarte ESTABILIZACION 3D 6 COMO CONSEGUIR ESTE TIPO DE INMOVILIZACIONES??

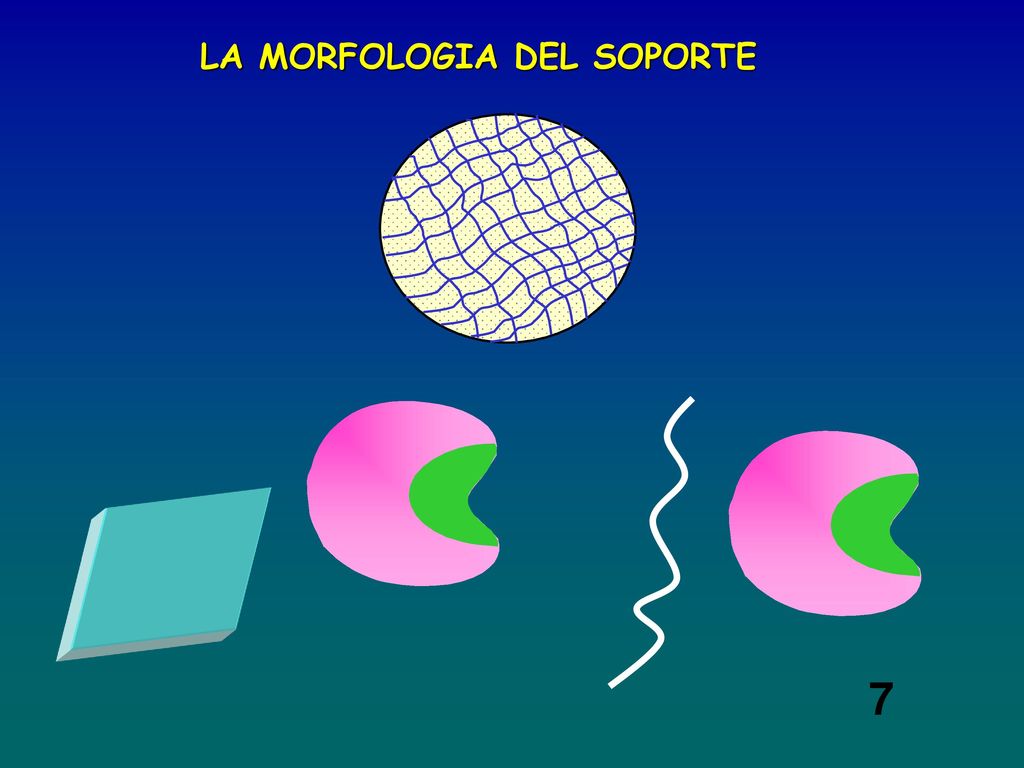

8 LA MORFOLOGIA DEL SOPORTE
7

9 LOS BRAZOS ESPACIADORES
+ - + 9

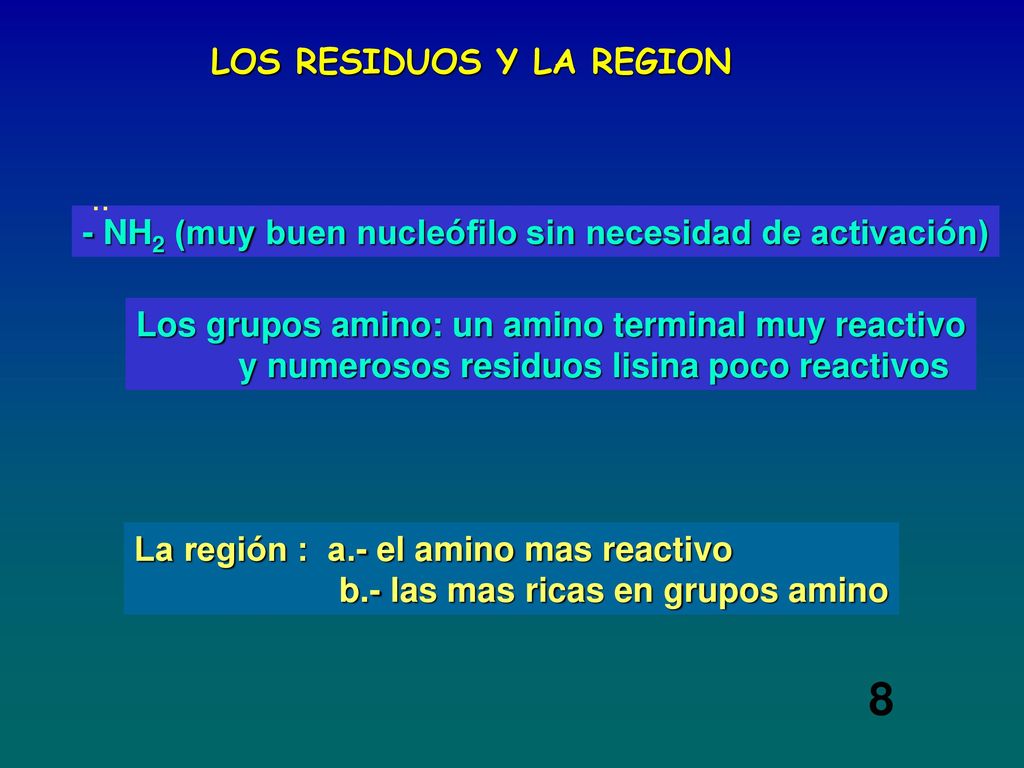

10 LOS RESIDUOS Y LA REGION
- NH2 (muy buen nucleófilo sin necesidad de activación) .. Los grupos amino: un amino terminal muy reactivo y numerosos residuos lisina poco reactivos La región : a.- el amino mas reactivo b.- las mas ricas en grupos amino 8

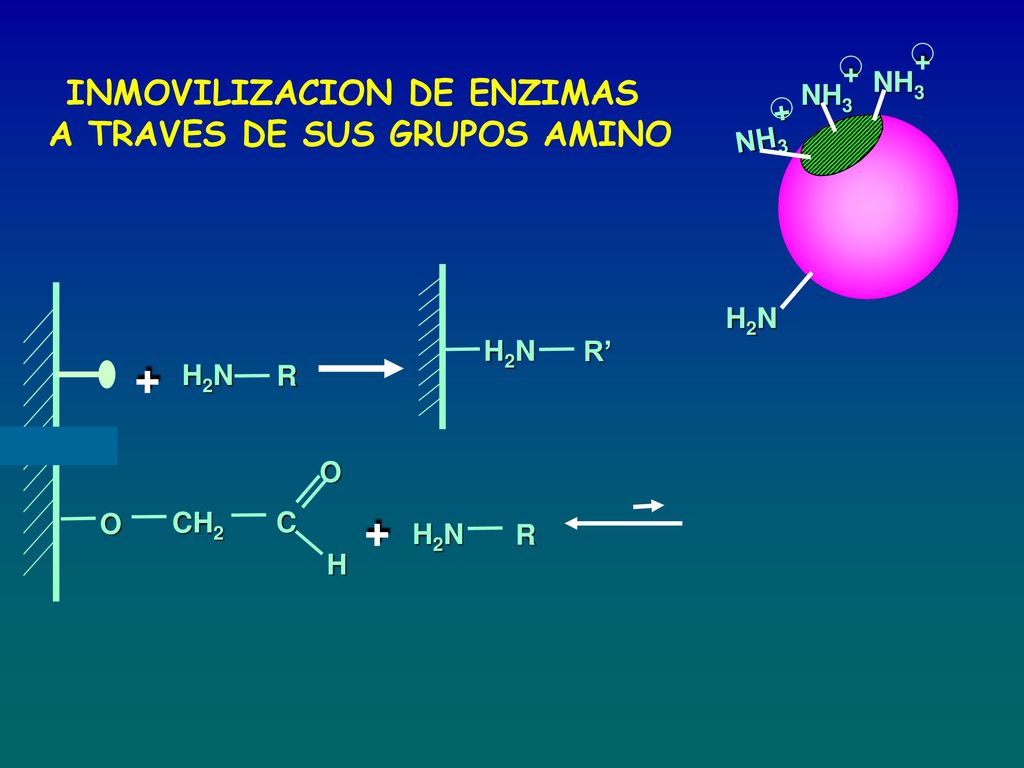

11 INMOVILIZACION DE ENZIMAS A TRAVES DE SUS GRUPOS AMINO
H2N NH3 + INMOVILIZACION DE ENZIMAS A TRAVES DE SUS GRUPOS AMINO H2N R’ + H2N R C O H O CH2 + H2N R

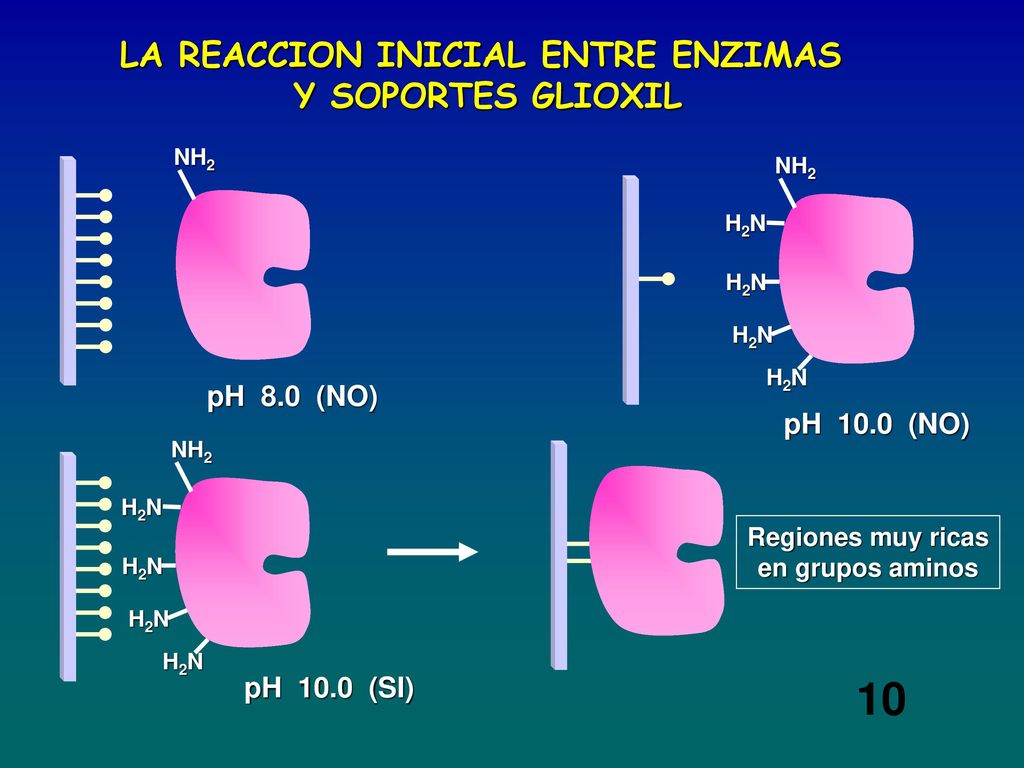

12 LA REACCION INICIAL ENTRE ENZIMAS
Y SOPORTES GLIOXIL NH2 NH2 H2N pH (NO) pH (NO) NH2 H2N Regiones muy ricas en grupos aminos pH (SI) 10

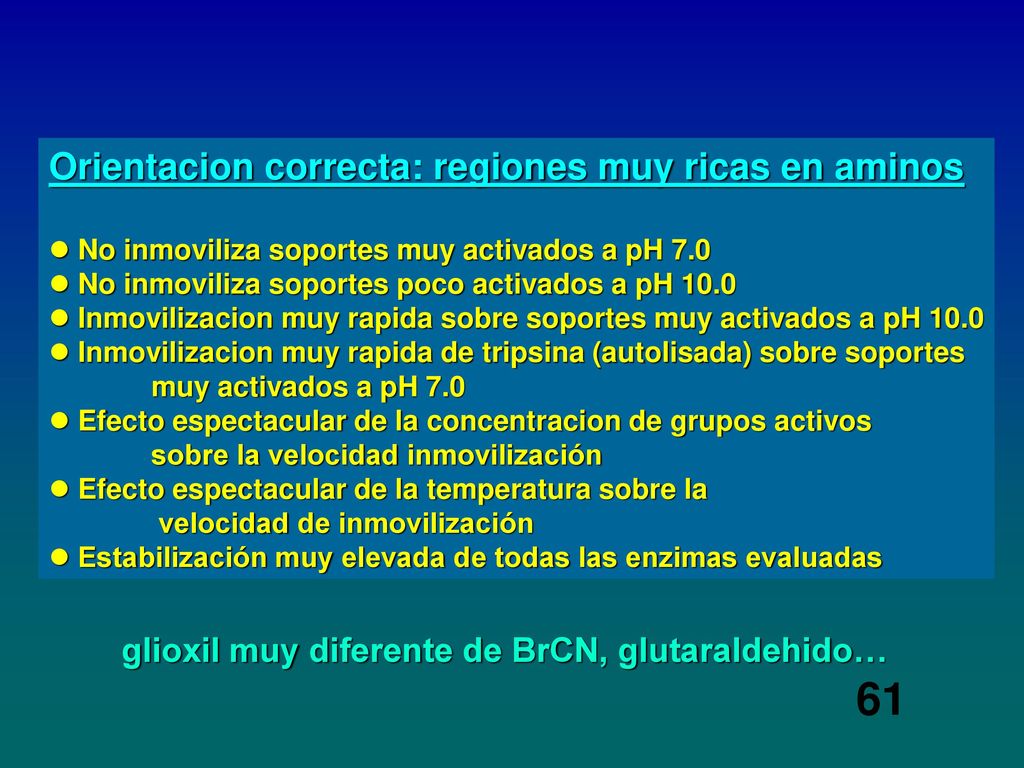

13 61 Orientacion correcta: regiones muy ricas en aminos
No inmoviliza soportes muy activados a pH 7.0 No inmoviliza soportes poco activados a pH 10.0 Inmovilizacion muy rapida sobre soportes muy activados a pH 10.0 Inmovilizacion muy rapida de tripsina (autolisada) sobre soportes muy activados a pH 7.0 Efecto espectacular de la concentracion de grupos activos sobre la velocidad inmovilización Efecto espectacular de la temperatura sobre la velocidad de inmovilización Estabilización muy elevada de todas las enzimas evaluadas glioxil muy diferente de BrCN, glutaraldehido… 61

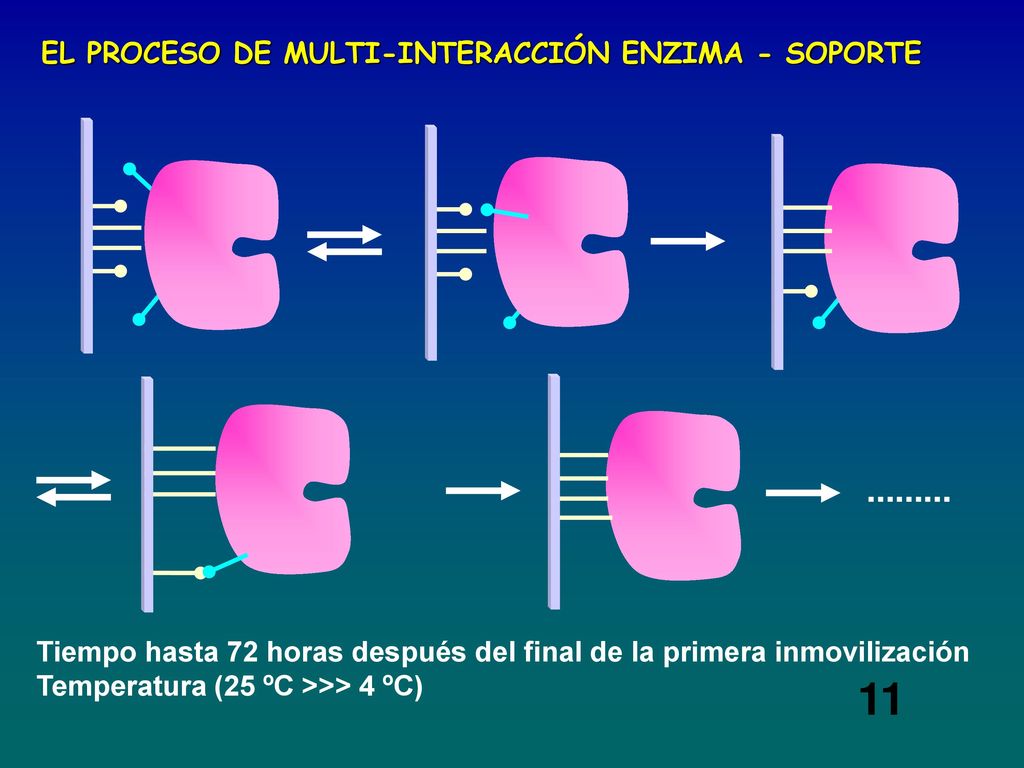

14 EL PROCESO DE MULTI-INTERACCIÓN ENZIMA - SOPORTE
Tiempo hasta 72 horas después del final de la primera inmovilización Temperatura (25 ºC >>> 4 ºC) 11

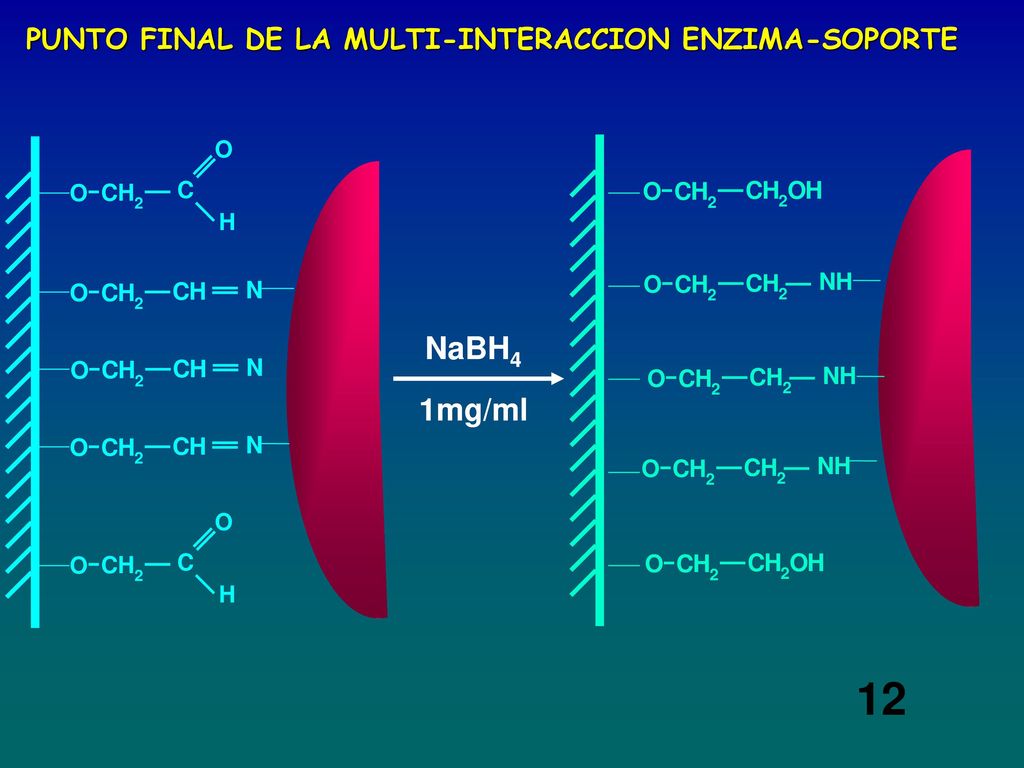

15 PUNTO FINAL DE LA MULTI-INTERACCION ENZIMA-SOPORTE
NaBH4 1mg/ml 12

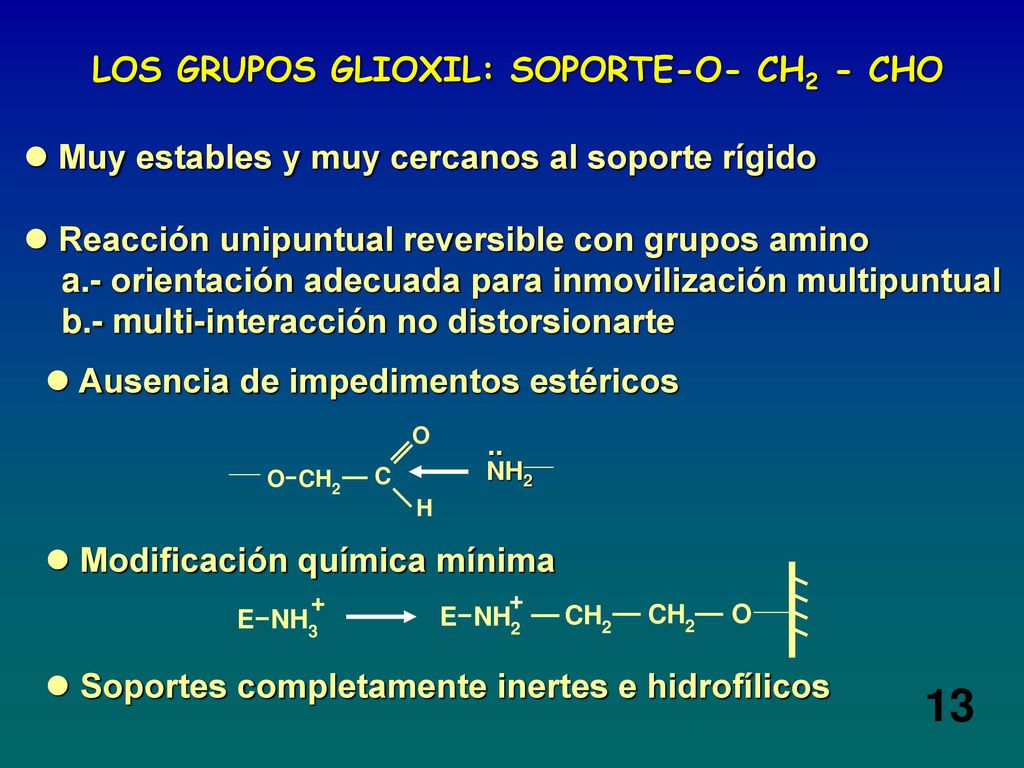

16 LOS GRUPOS GLIOXIL: SOPORTE-O- CH2 - CHO
Muy estables y muy cercanos al soporte rígido Reacción unipuntual reversible con grupos amino a.- orientación adecuada para inmovilización multipuntual b.- multi-interacción no distorsionarte Ausencia de impedimentos estéricos .. NH2 Modificación química mínima + Soportes completamente inertes e hidrofílicos 13

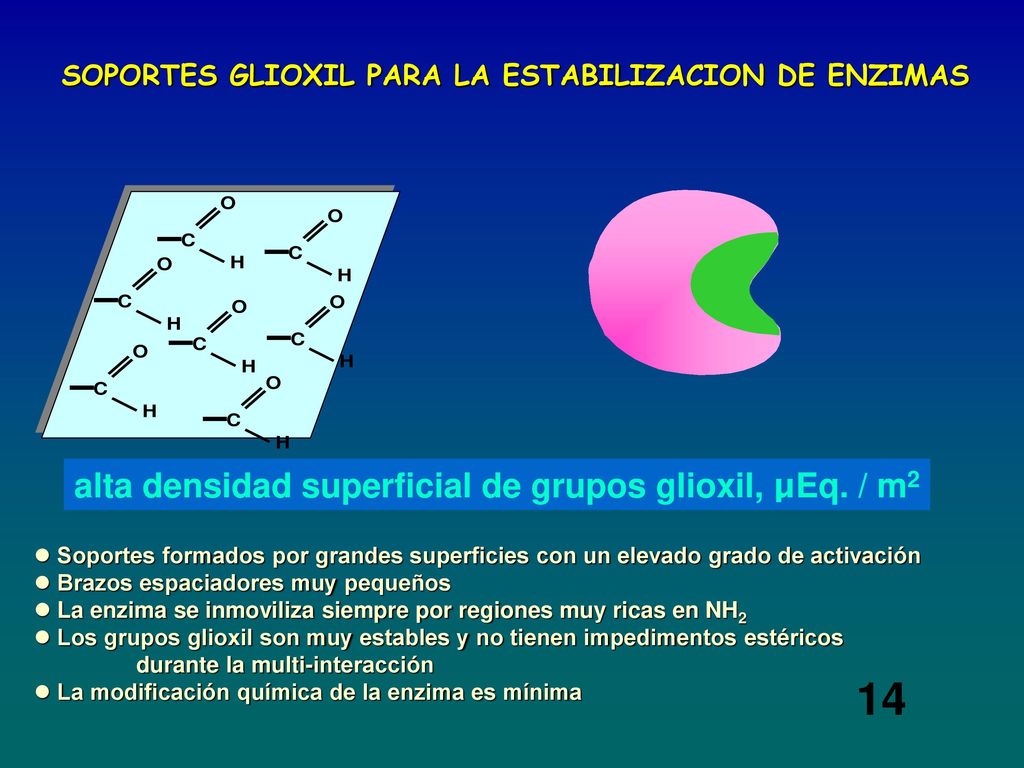

17 14 alta densidad superficial de grupos glioxil, µEq. / m2
SOPORTES GLIOXIL PARA LA ESTABILIZACION DE ENZIMAS alta densidad superficial de grupos glioxil, µEq. / m2 Soportes formados por grandes superficies con un elevado grado de activación Brazos espaciadores muy pequeños La enzima se inmoviliza siempre por regiones muy ricas en NH2 Los grupos glioxil son muy estables y no tienen impedimentos estéricos durante la multi-interacción La modificación química de la enzima es mínima 14

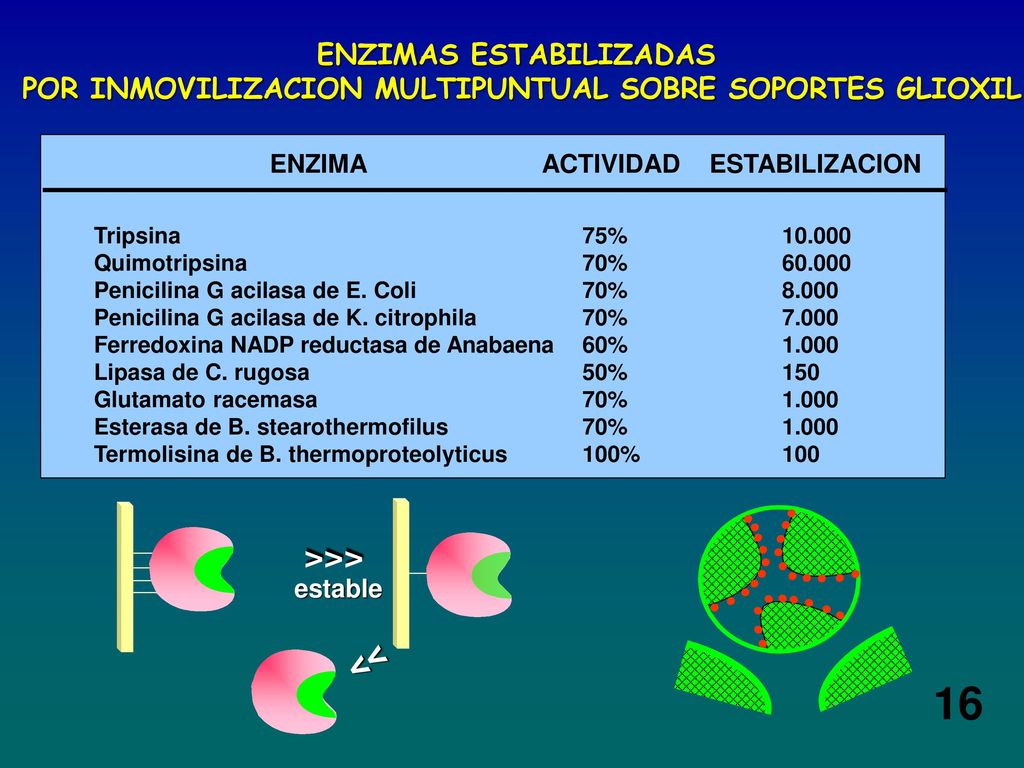

18 16 >>> << ENZIMAS ESTABILIZADAS
POR INMOVILIZACION MULTIPUNTUAL SOBRE SOPORTES GLIOXIL ENZIMA ACTIVIDAD ESTABILIZACION Tripsina Quimotripsina Penicilina G acilasa de E. Coli Penicilina G acilasa de K. citrophila Ferredoxina NADP reductasa de Anabaena Lipasa de C. rugosa Glutamato racemasa Esterasa de B. stearothermofilus Termolisina de B. thermoproteolyticus 75% 70% 60% 50% 100% 10.000 60.000 8.000 7.000 1.000 150 100 >>> estable << 16

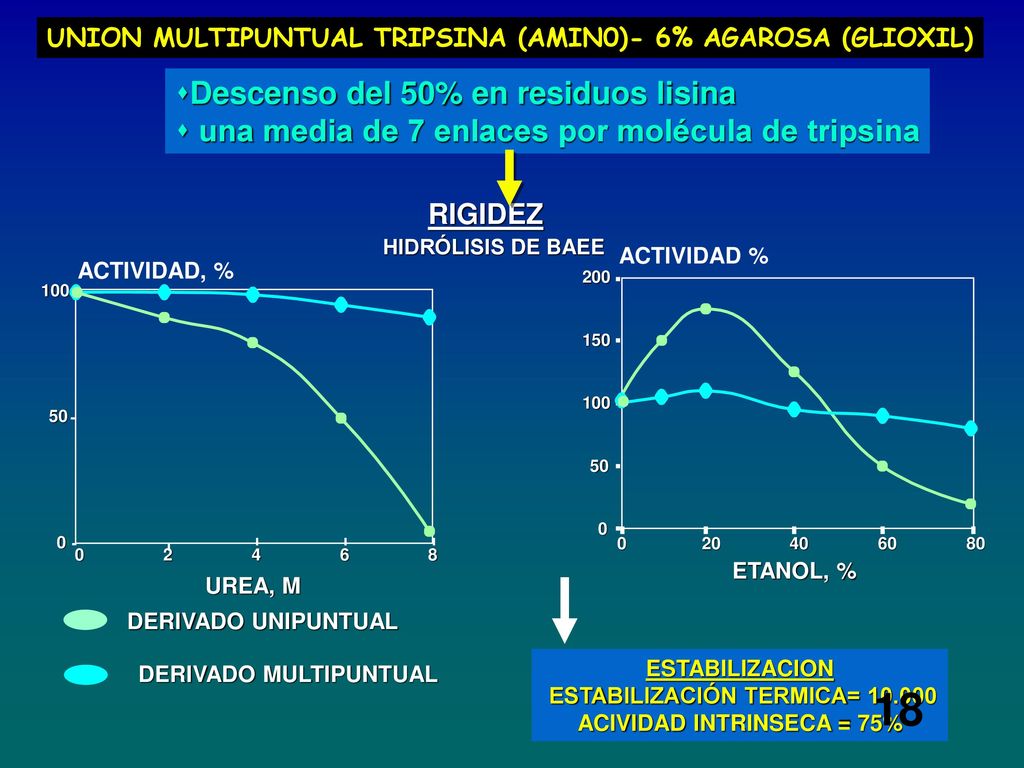

19 18 Descenso del 50% en residuos lisina
UNION MULTIPUNTUAL TRIPSINA (AMIN0)- 6% AGAROSA (GLIOXIL) Descenso del 50% en residuos lisina una media de 7 enlaces por molécula de tripsina HIDRÓLISIS DE BAEE RIGIDEZ ACTIVIDAD % ACTIVIDAD, % 20 40 60 80 50 100 150 200 2 4 6 8 50 100 ETANOL, % UREA, M DERIVADO UNIPUNTUAL DERIVADO MULTIPUNTUAL ESTABILIZACION ESTABILIZACIÓN TERMICA= ACIVIDAD INTRINSECA = 75% 18

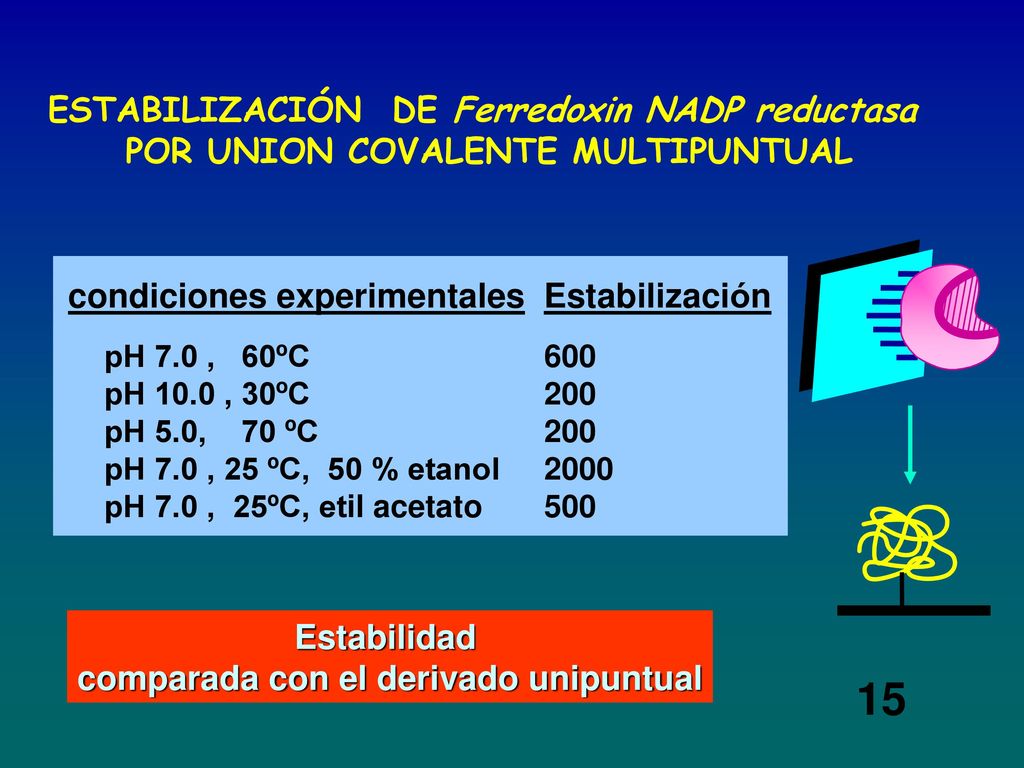

20 15 ESTABILIZACIÓN DE Ferredoxin NADP reductasa
POR UNION COVALENTE MULTIPUNTUAL condiciones experimentales pH 7.0 , 60ºC pH 10.0 , 30ºC pH 5.0, ºC pH 7.0 , 25 ºC, 50 % etanol pH 7.0 , 25ºC, etil acetato Estabilización 600 200 2000 500 Estabilidad comparada con el derivado unipuntual 15

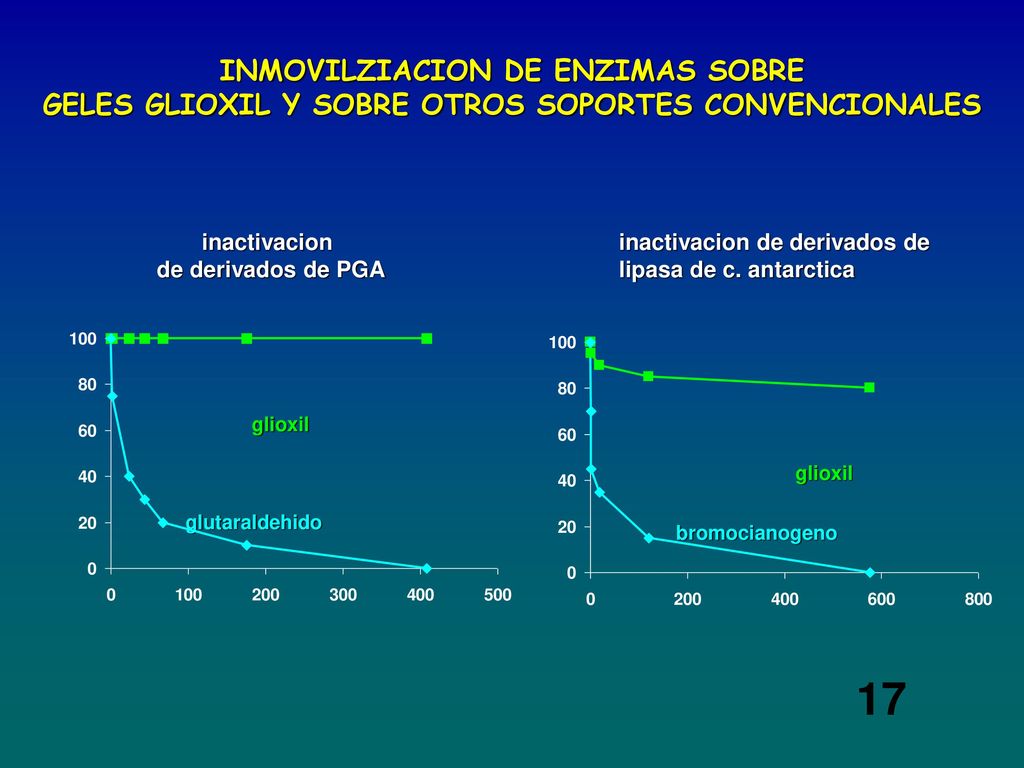

21 17 INMOVILZIACION DE ENZIMAS SOBRE
GELES GLIOXIL Y SOBRE OTROS SOPORTES CONVENCIONALES inactivacion de derivados de PGA inactivacion de derivados de lipasa de c. antarctica glioxil glioxil glutaraldehido bromocianogeno 17

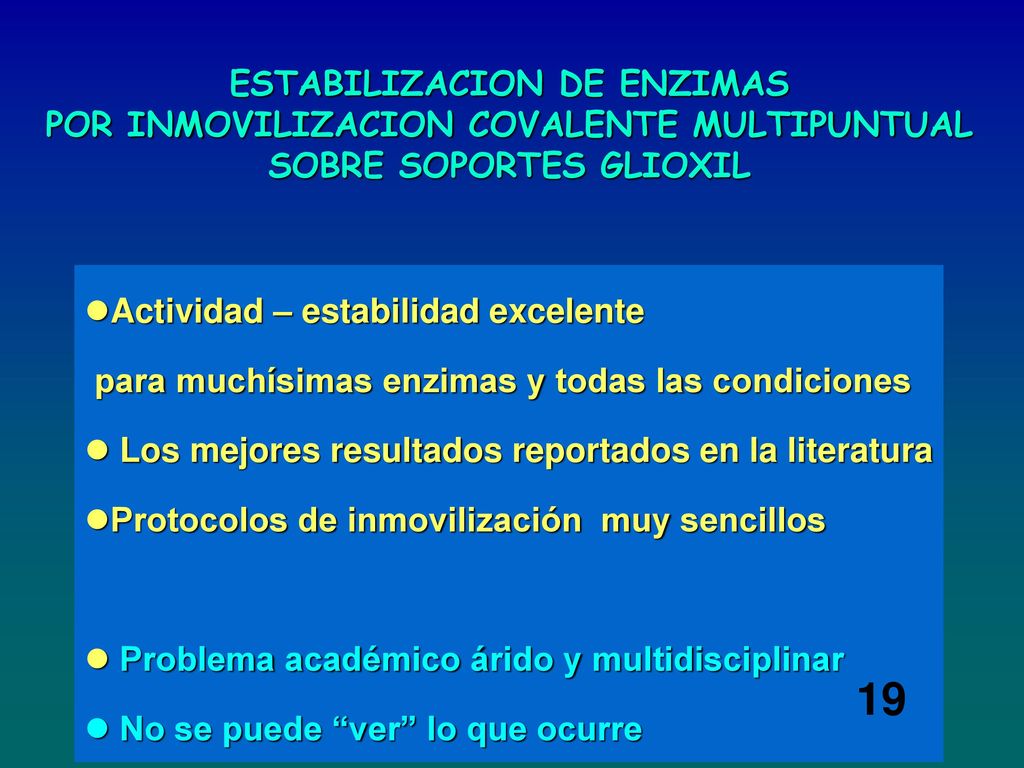

22 19 ESTABILIZACION DE ENZIMAS POR INMOVILIZACION COVALENTE MULTIPUNTUAL
SOBRE SOPORTES GLIOXIL Actividad – estabilidad excelente para muchísimas enzimas y todas las condiciones Los mejores resultados reportados en la literatura Protocolos de inmovilización muy sencillos Problema académico árido y multidisciplinar No se puede “ver” lo que ocurre 19

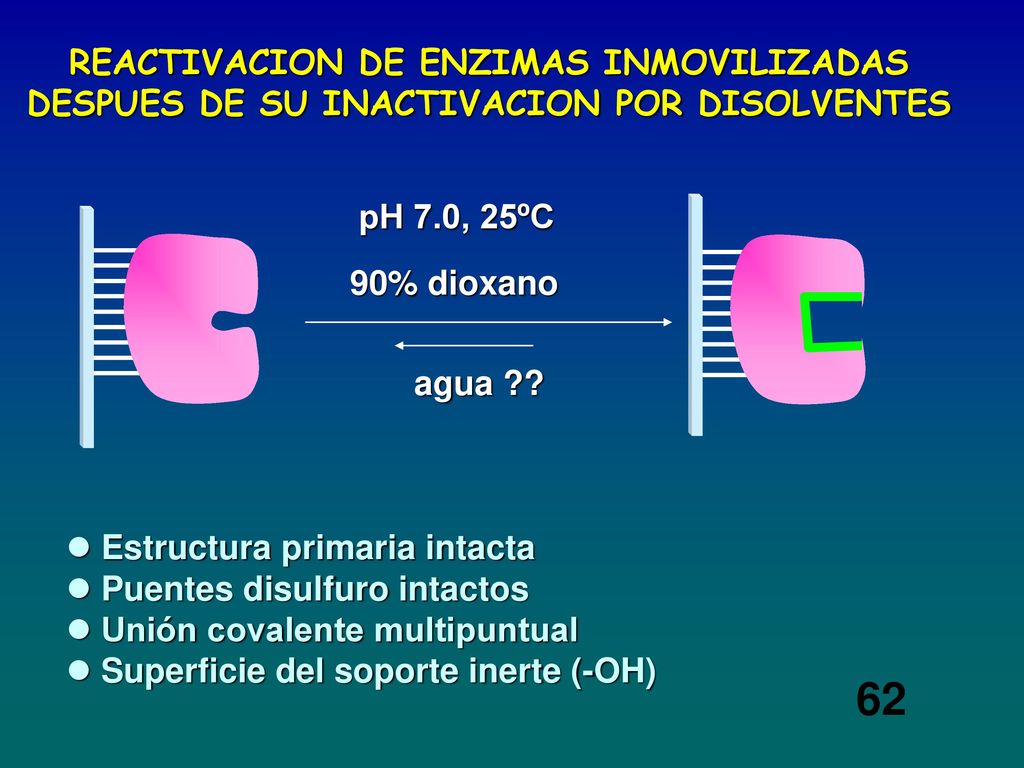

23 62 REACTIVACION DE ENZIMAS INMOVILIZADAS
DESPUES DE SU INACTIVACION POR DISOLVENTES pH 7.0, 25ºC 90% dioxano agua ?? Estructura primaria intacta Puentes disulfuro intactos Unión covalente multipuntual Superficie del soporte inerte (-OH) 62

24 REACTIVACION RAPIDA Y COMPLETA
replegamiento pH 7.0 25ºC agua desplegamiento Urea guanidina Disolventes Uso industrial 64

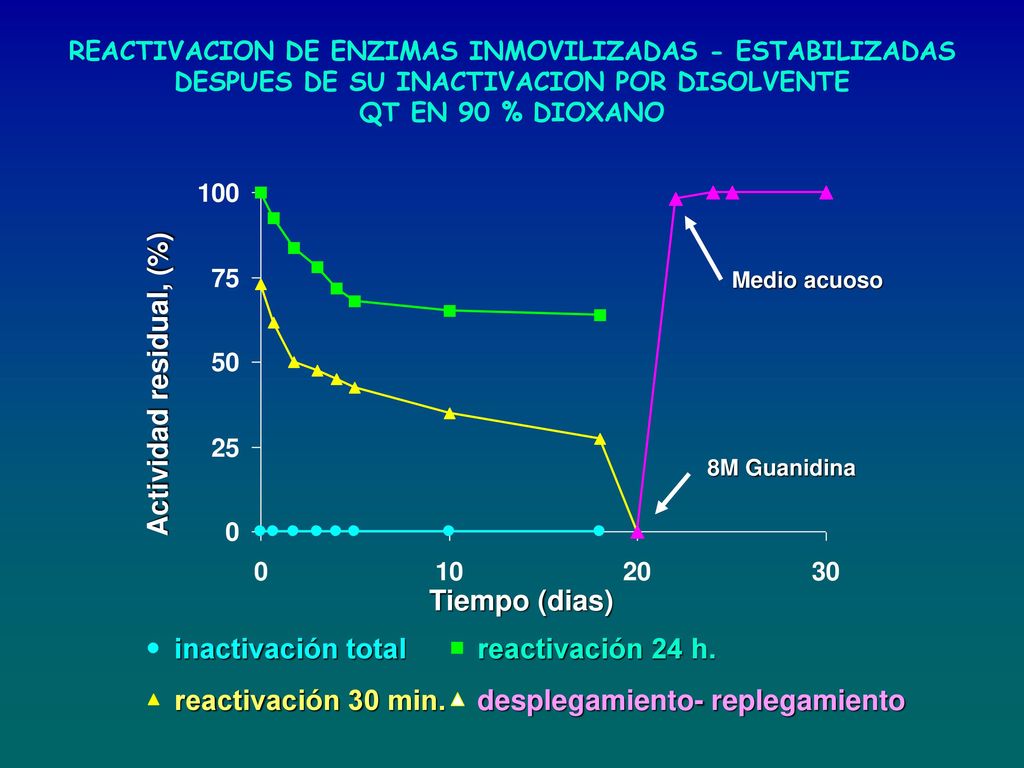

25 Medio acuoso 8M Guanidina
REACTIVACION DE ENZIMAS INMOVILIZADAS - ESTABILIZADAS DESPUES DE SU INACTIVACION POR DISOLVENTE QT EN 90 % DIOXANO Medio acuoso Actividad residual, (%) 8M Guanidina Tiempo (dias) inactivación total reactivación 24 h. reactivación 30 min. desplegamiento- replegamiento

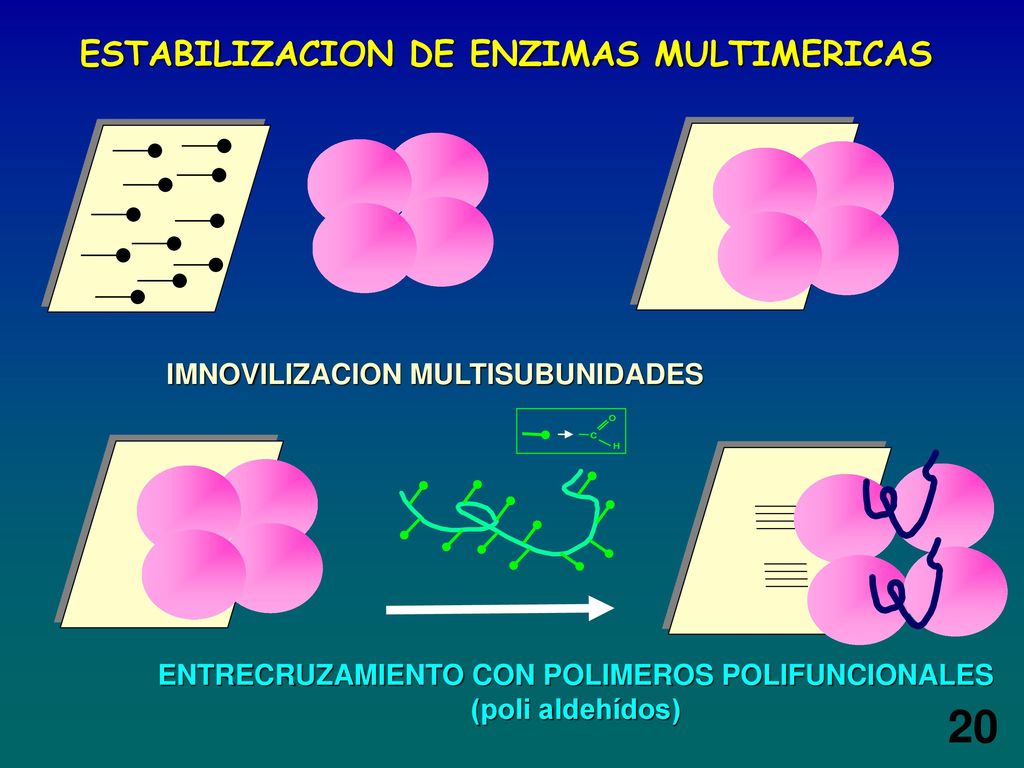

26 20 ESTABILIZACION DE ENZIMAS MULTIMERICAS
IMNOVILIZACION MULTISUBUNIDADES ENTRECRUZAMIENTO CON POLIMEROS POLIFUNCIONALES (poli aldehídos) 20

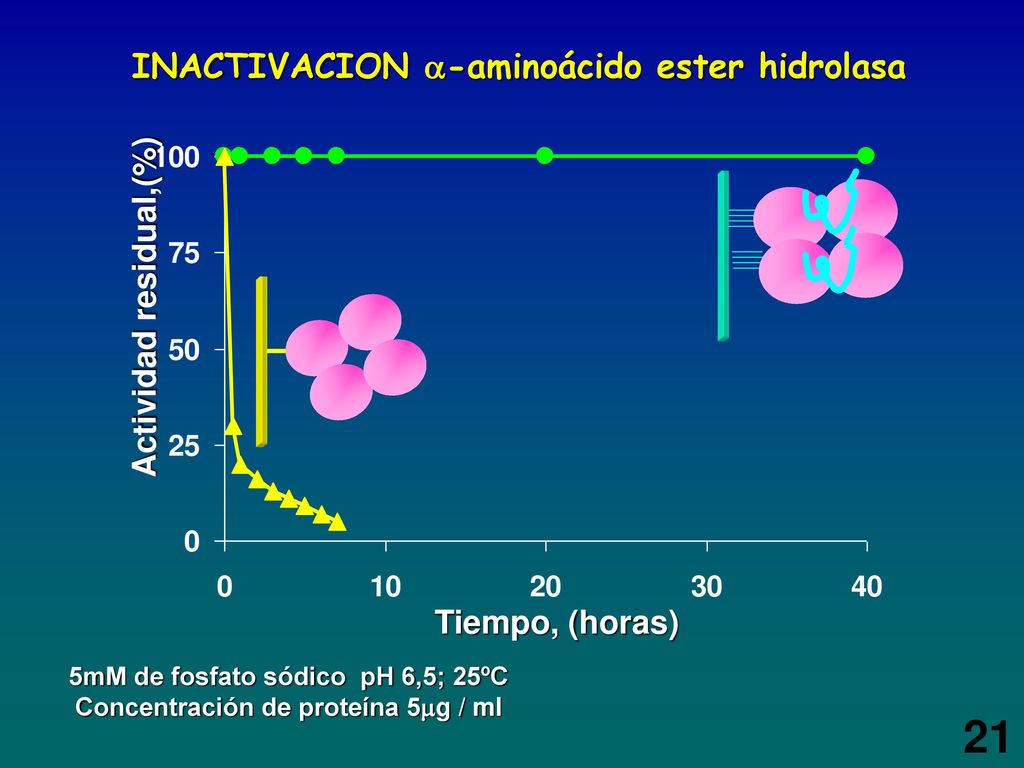

27 21 INACTIVACION -aminoácido ester hidrolasa Actividad residual,(%)
Tiempo, (horas) 5mM de fosfato sódico pH 6,5; 25ºC Concentración de proteína 5g / ml 21

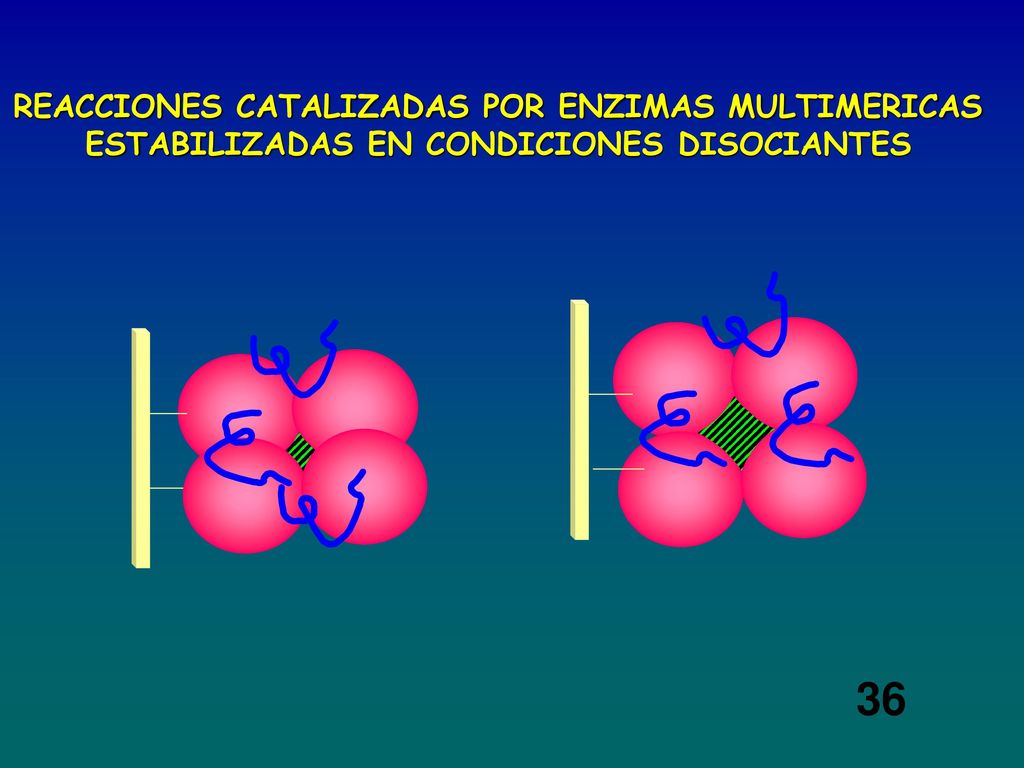

28 36 REACCIONES CATALIZADAS POR ENZIMAS MULTIMERICAS
ESTABILIZADAS EN CONDICIONES DISOCIANTES 36

29 37 EFECTO DE LA ESTABILIDAD DEL DERIVADO EN LA REACCION
DE SINTESIS DE AMPICILINA CATALIZADA POR -aminoacidoester hidrolasa Rendimientos de síntesis de ampiccilina óptima estándar “óptima” 37 tiempo, min Condiciones estandar: 25 mM fosfato pH6,5; 4ºC Condiciones óptimas: 40% metanol pH 6,5 4ºC; ausencia de fosfato

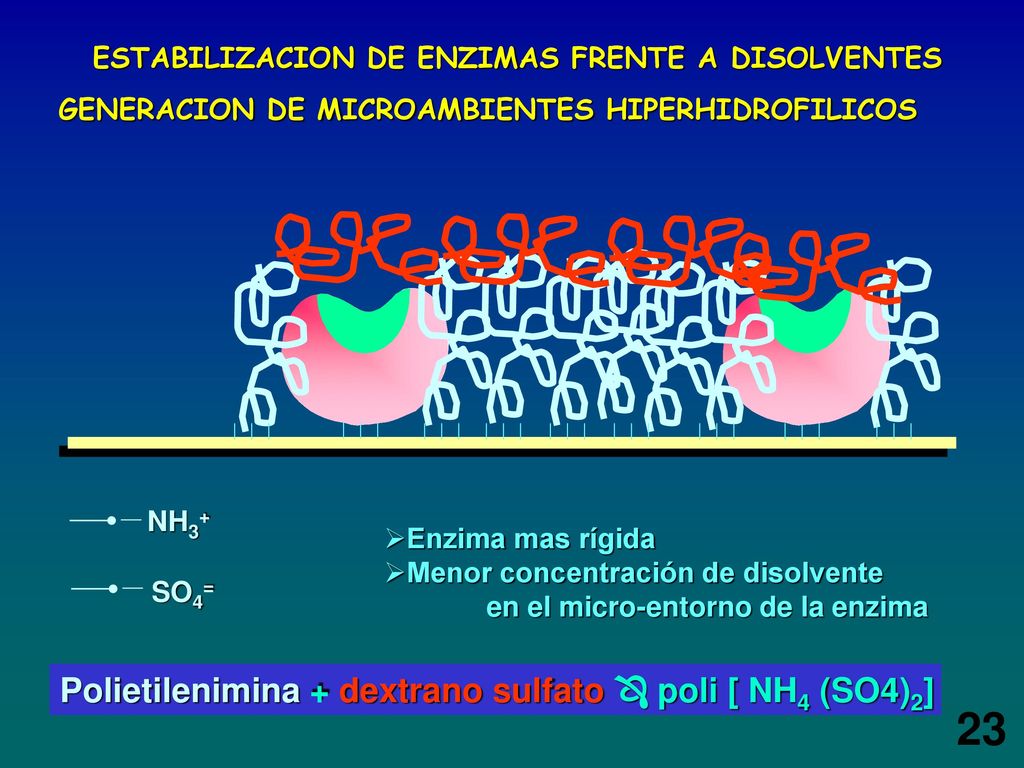

30 23 Polietilenimina + dextrano sulfato  poli [ NH4 (SO4)2]
ESTABILIZACION DE ENZIMAS FRENTE A DISOLVENTES GENERACION DE MICROAMBIENTES HIPERHIDROFILICOS NH3+ Enzima mas rígida Menor concentración de disolvente en el micro-entorno de la enzima SO4= Polietilenimina + dextrano sulfato  poli [ NH4 (SO4)2] 23

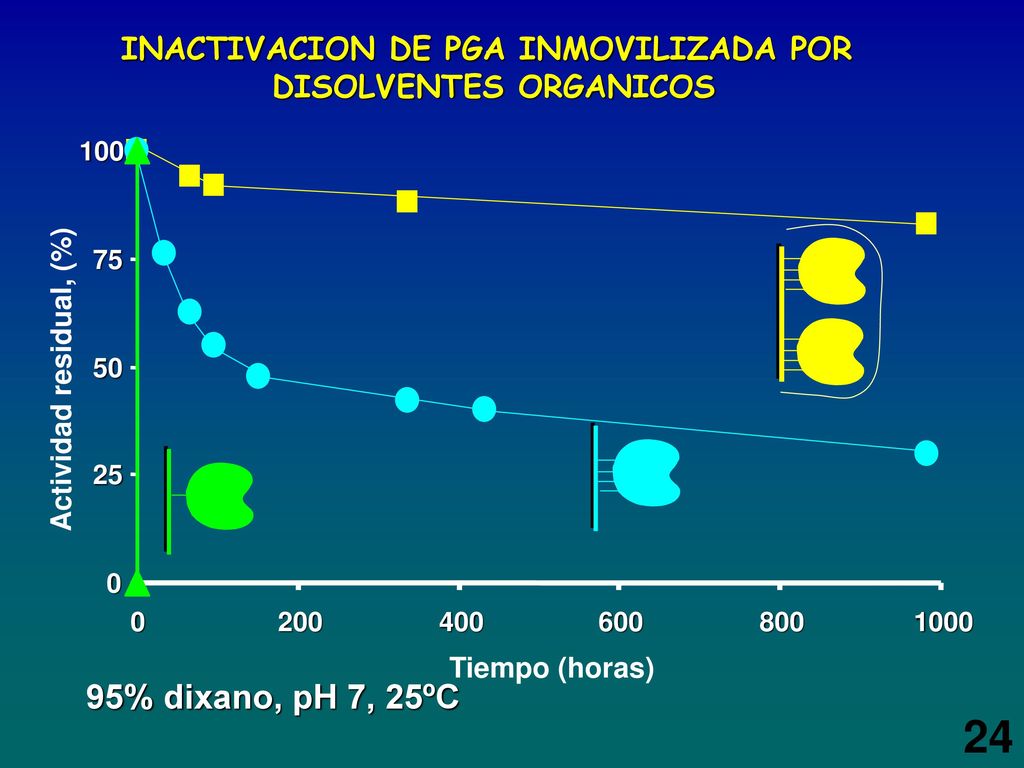

31 INACTIVACION DE PGA INMOVILIZADA POR DISOLVENTES ORGANICOS
25 50 75 100 200 400 600 800 1000 Actividad residual, (%) Tiempo (horas) 95% dixano, pH 7, 25ºC 24

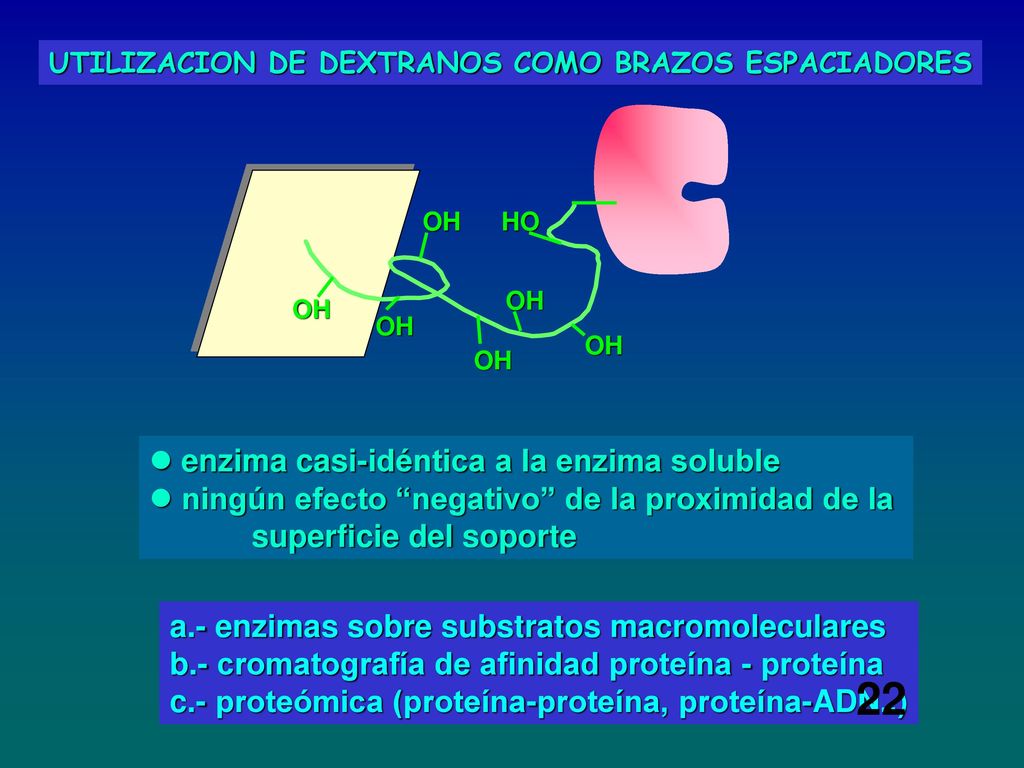

32 UTILIZACION DE DEXTRANOS COMO BRAZOS ESPACIADORES
OH HO enzima casi-idéntica a la enzima soluble ningún efecto “negativo” de la proximidad de la superficie del soporte a.- enzimas sobre substratos macromoleculares b.- cromatografía de afinidad proteína - proteína c.- proteómica (proteína-proteína, proteína-ADN..) 22

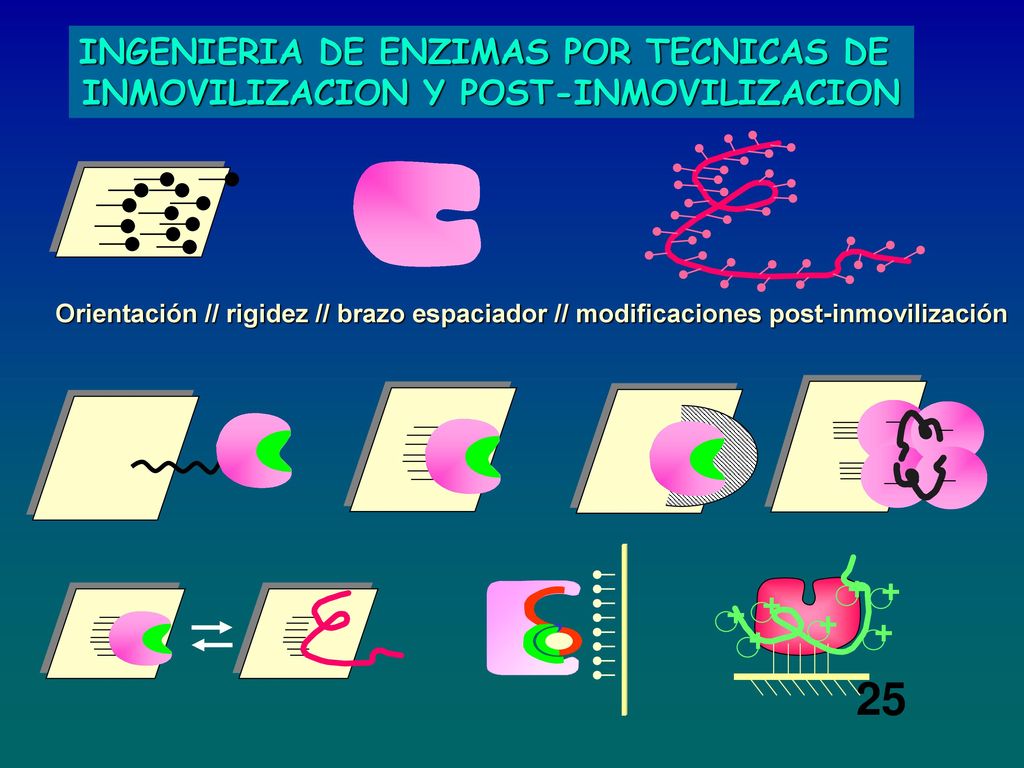

33 25 INGENIERIA DE ENZIMAS POR TECNICAS DE
INMOVILIZACION Y POST-INMOVILIZACION Orientación // rigidez // brazo espaciador // modificaciones post-inmovilización + 25

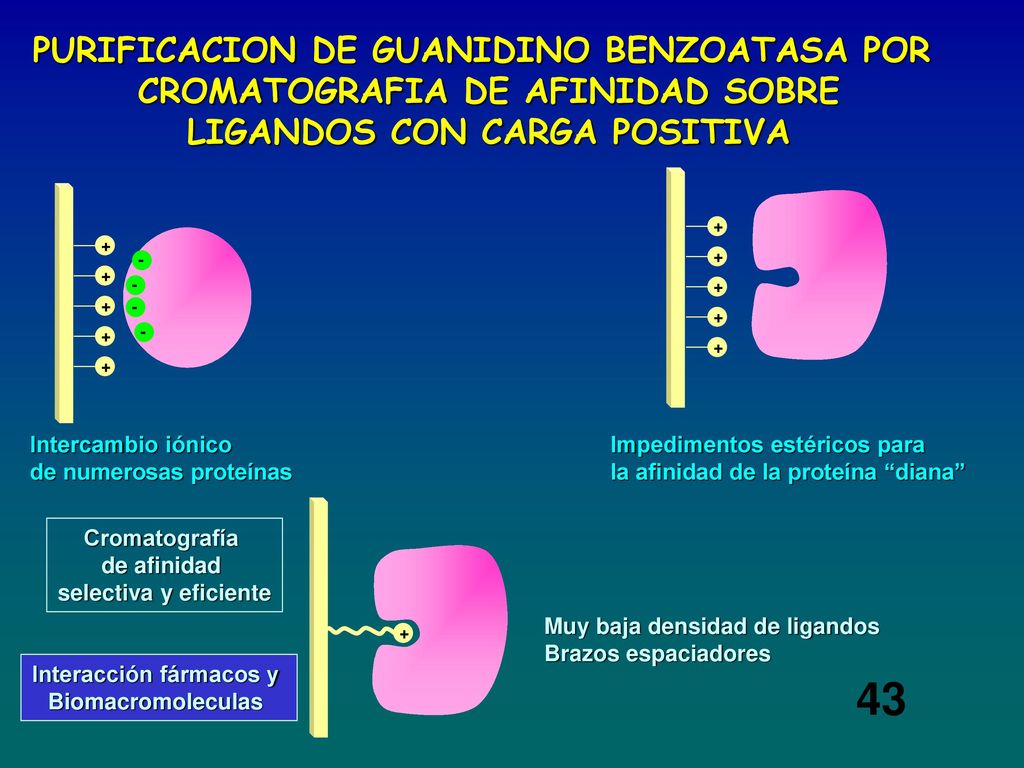

34 43 PURIFICACION DE GUANIDINO BENZOATASA POR
CROMATOGRAFIA DE AFINIDAD SOBRE LIGANDOS CON CARGA POSITIVA + + - + + - + + - + + - + + Intercambio iónico de numerosas proteínas Impedimentos estéricos para la afinidad de la proteína “diana” Cromatografía de afinidad selectiva y eficiente Muy baja densidad de ligandos Brazos espaciadores + Interacción fármacos y Biomacromoleculas 43

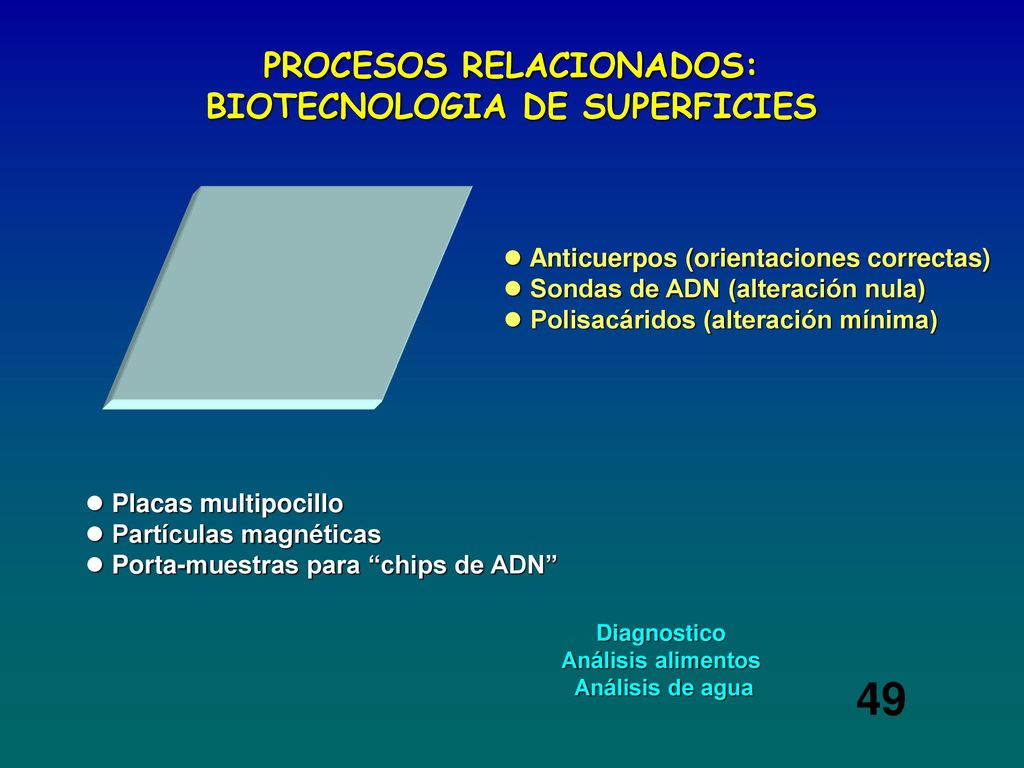

35 PROCESOS RELACIONADOS: BIOTECNOLOGIA DE SUPERFICIES
Anticuerpos (orientaciones correctas) Sondas de ADN (alteración nula) Polisacáridos (alteración mínima) Placas multipocillo Partículas magnéticas Porta-muestras para “chips de ADN” Diagnostico Análisis alimentos Análisis de agua 49

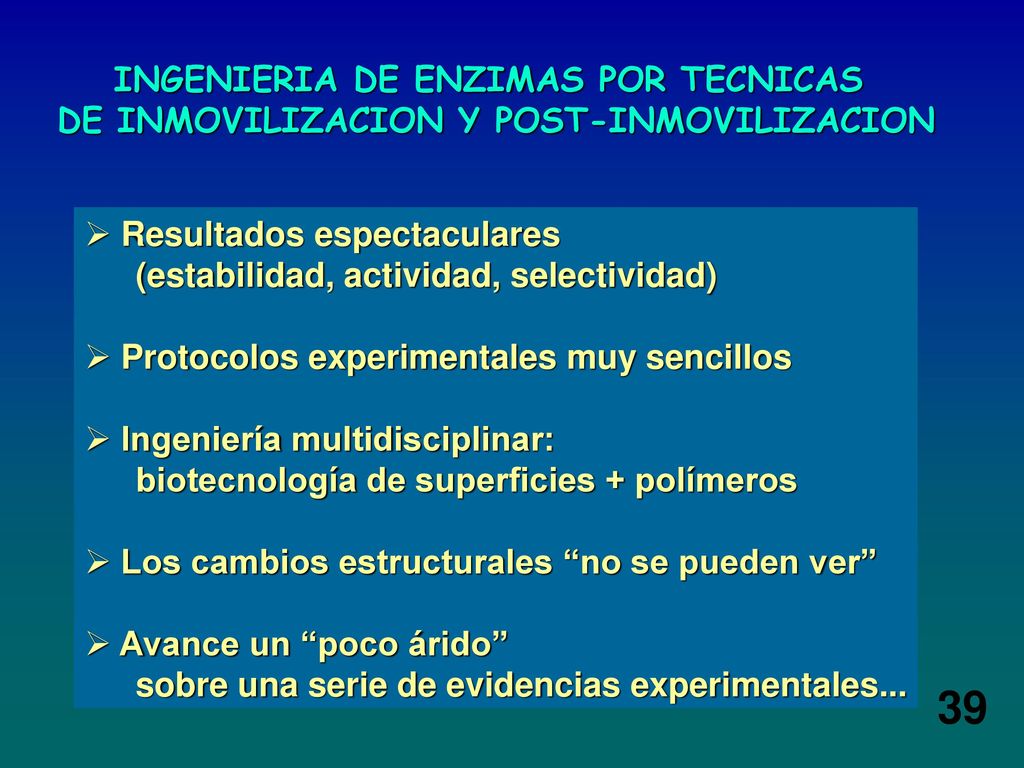

36 39 INGENIERIA DE ENZIMAS POR TECNICAS
DE INMOVILIZACION Y POST-INMOVILIZACION Resultados espectaculares (estabilidad, actividad, selectividad) Protocolos experimentales muy sencillos Ingeniería multidisciplinar: biotecnología de superficies + polímeros Los cambios estructurales “no se pueden ver” Avance un “poco árido” sobre una serie de evidencias experimentales... 39

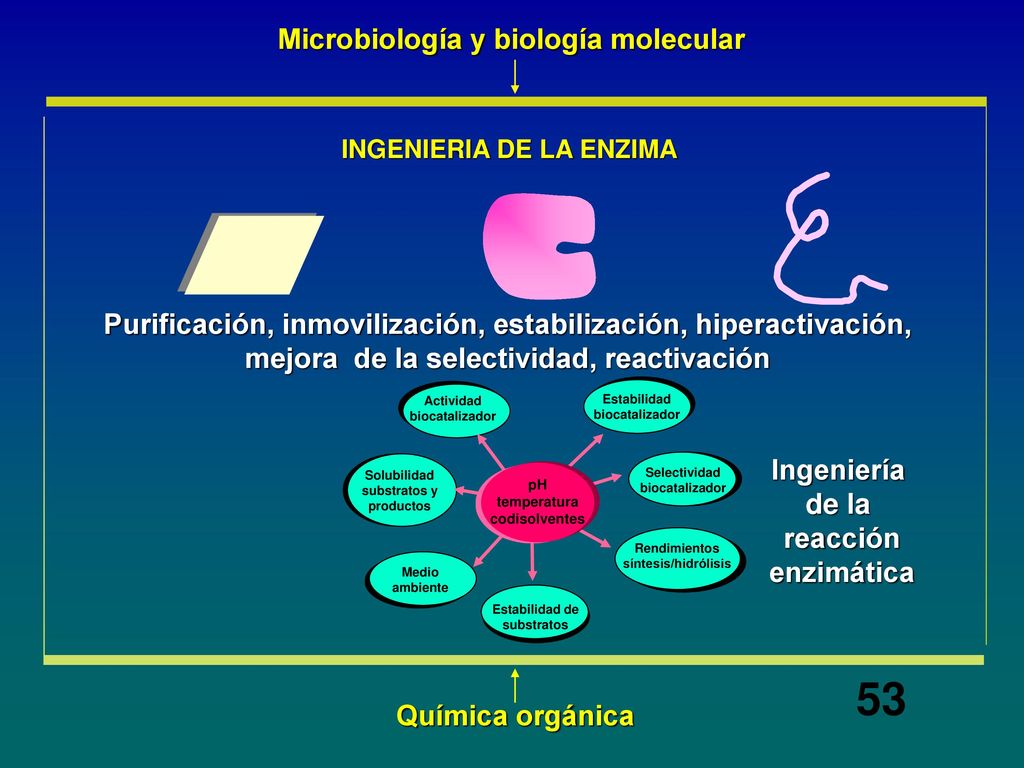

37 53 Microbiología y biología molecular
Química orgánica INGENIERIA DE LA ENZIMA Purificación, inmovilización, estabilización, hiperactivación, mejora de la selectividad, reactivación Actividad biocatalizador Estabilidad biocatalizador Ingeniería de la reacción enzimática Solubilidad substratos y productos Selectividad biocatalizador pH temperatura codisolventes Rendimientos síntesis/hidrólisis Medio ambiente Estabilidad de substratos 53

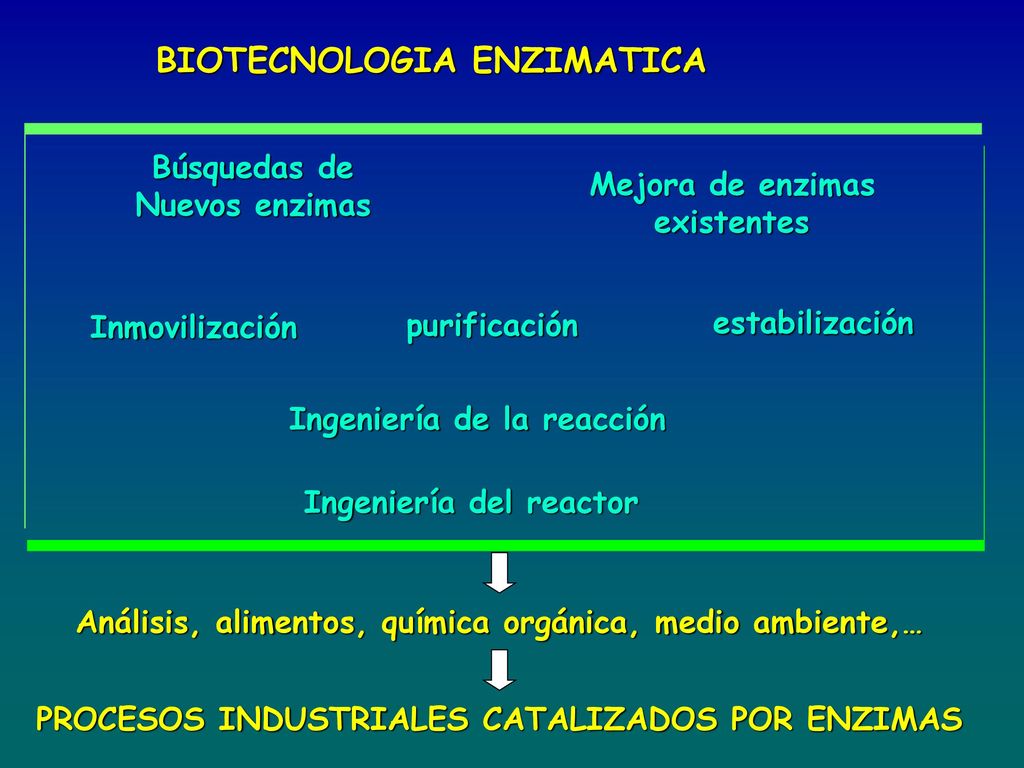

38 Ingeniería de la reacción Ingeniería del reactor
BIOTECNOLOGIA ENZIMATICA Búsquedas de Nuevos enzimas Mejora de enzimas existentes Inmovilización purificación estabilización Ingeniería de la reacción Ingeniería del reactor Análisis, alimentos, química orgánica, medio ambiente,… PROCESOS INDUSTRIALES CATALIZADOS POR ENZIMAS

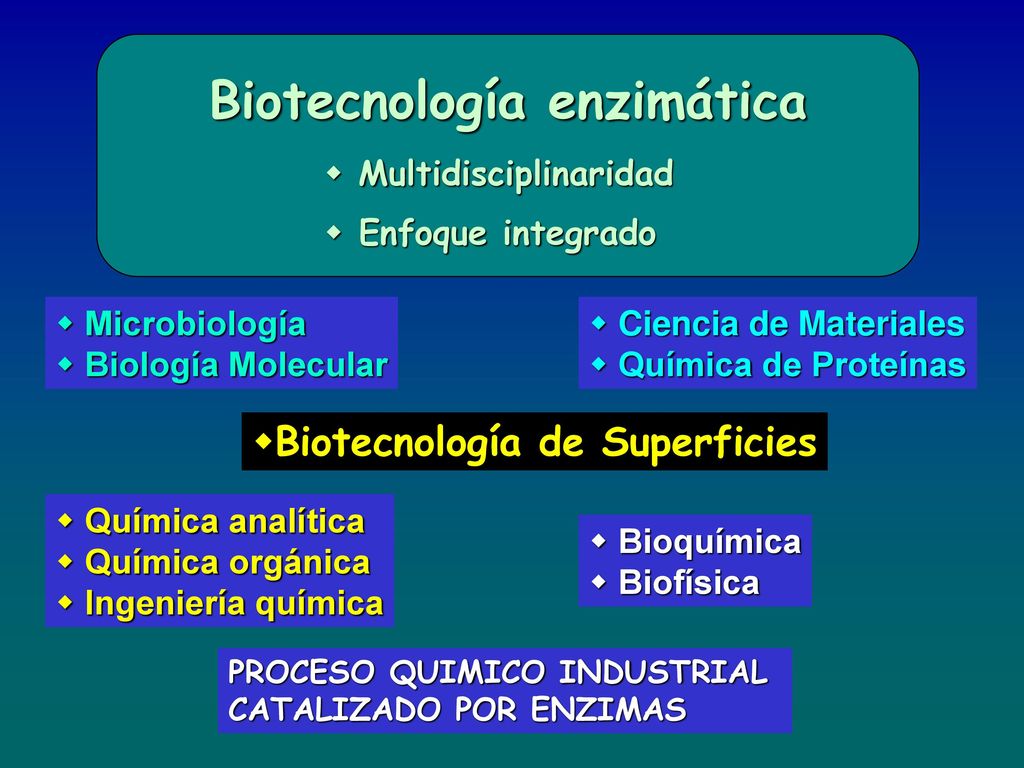

39 Biotecnología enzimática
Multidisciplinaridad Enfoque integrado Microbiología Biología Molecular Ciencia de Materiales Química de Proteínas Bioquímica Biofísica Química analítica Química orgánica Ingeniería química Biotecnología de Superficies PROCESO QUIMICO INDUSTRIAL CATALIZADO POR ENZIMAS

40 IMPLANTACION DE ENZIMAS COMO CATALIZADORES INDUSTRIALES
Mejora de enzimas por métodos biológicos Mejora de Enzimas por técnicas de inmovilización y post-inmovilización ingeniería de la reacción y del reactor

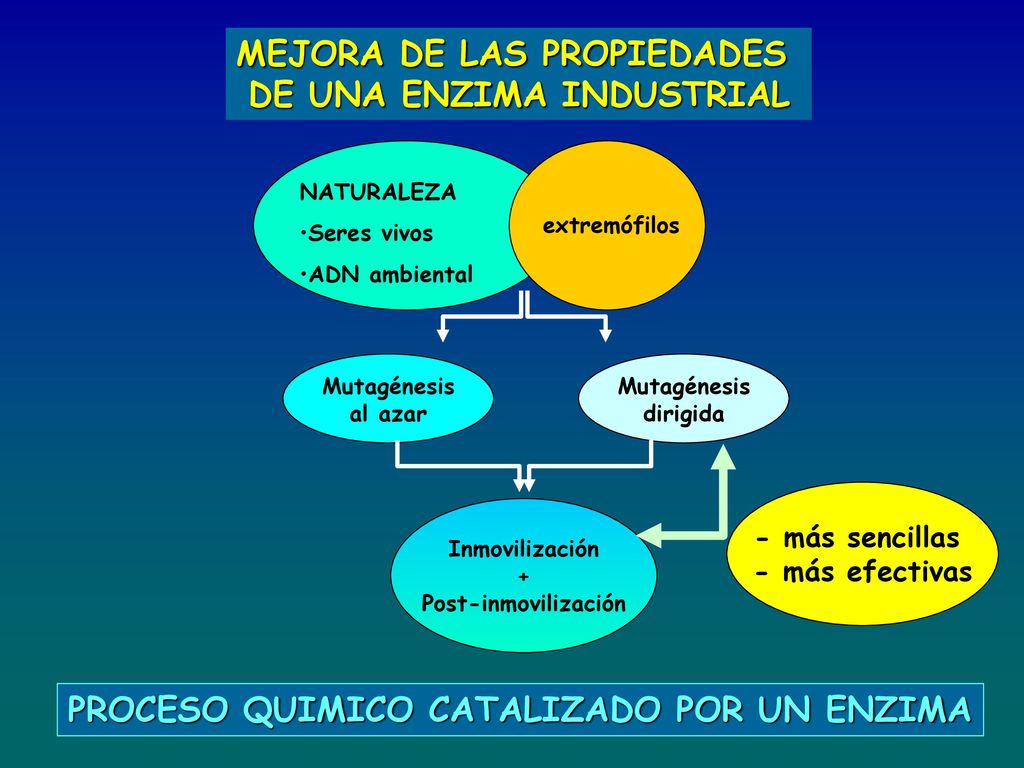

41 MEJORA DE LAS PROPIEDADES DE UNA ENZIMA INDUSTRIAL
NATURALEZA Seres vivos ADN ambiental extremófilos Mutagénesis al azar Mutagénesis dirigida - más sencillas - más efectivas Inmovilización + Post-inmovilización PROCESO QUIMICO CATALIZADO POR UN ENZIMA
