LA BIELA.

Presentación del tema: "LA BIELA."— Transcripción de la presentación:

1 LA BIELA

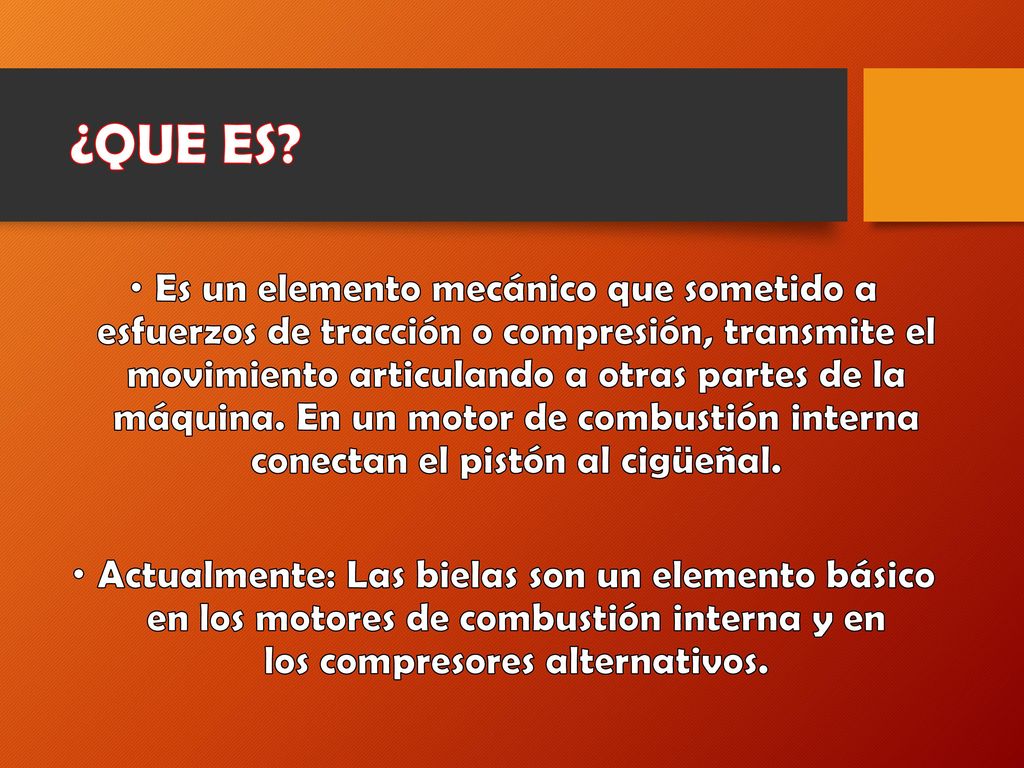

2 ¿QUE ES? Es un elemento mecánico que sometido a esfuerzos de tracción o compresión, transmite el movimiento articulando a otras partes de la máquina. En un motor de combustión interna conectan el pistón al cigüeñal. Actualmente: Las bielas son un elemento básico en los motores de combustión interna y en los compresores alternativos.

3 ¿DE QUE ESTAN FABRICADAS?
 El material del que se fabrican es de una aleación de acero, titanio o aluminio. ¿COMO SE FABRICAN? Se diseñan con una forma específica para conectarse entre las dos piezas, el pistón y el cigüeñal. Su sección transversal o perfil puede tener forma de H, I o + .

4 PARTES CABEZA La cabeza de la biela es el extremo que realiza el movimiento rotativo. Está unida mediante una articulación a un operador excéntrico (excéntrica , manivela, cigüeñal ...) dotado de movimiento giratorio.

5 EL PIE DE LA BIELA : la parta trasera de biela, es la parte con el agujero de menor diámetro, y en la que se introduce el casquillo a presión, en el que luego se inserta el bulón, un cilindro o tubo metálico que une la biela con el pistón.

6 BULON: El bulón es un eje de acero con el centro hueco que sirve de unión entre la biela y el pistón, el bulón además puede ser: flotante cuando el bulón gira en los soportes del pistón y la biela, semiflotante este tipo de bulones se usa en las bielas de pie abierto, fijo es cuando el bulón esta sujeto a los soportes del pistón por contracción.

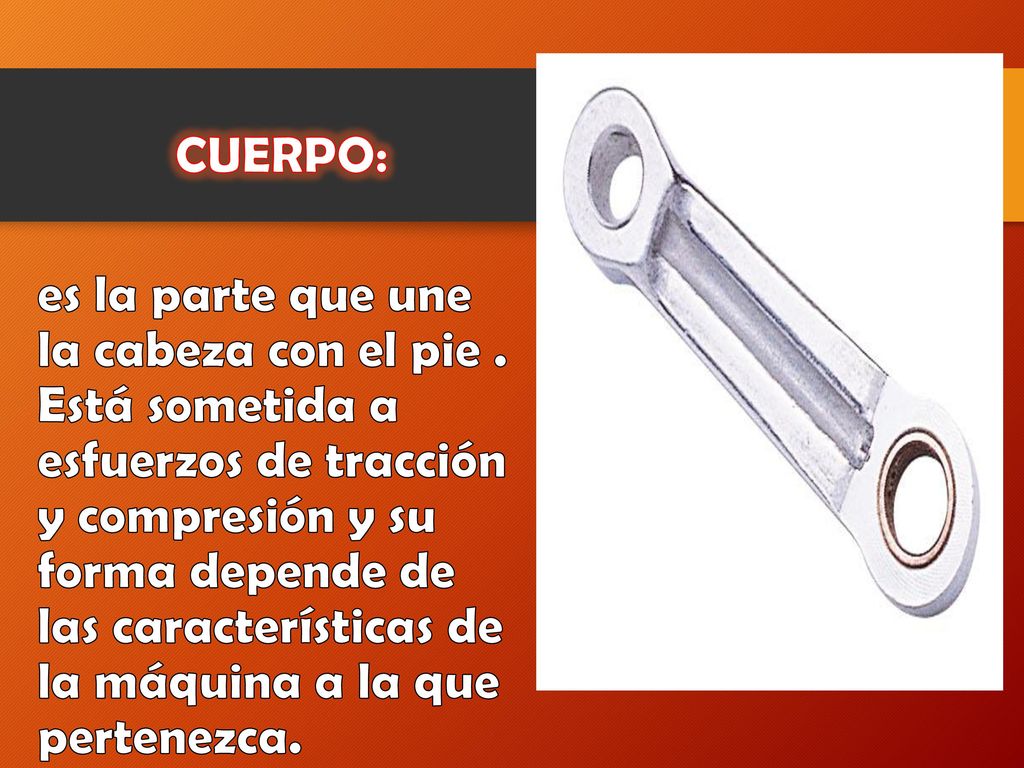

7 CUERPO: es la parte que une la cabeza con el pie
CUERPO: es la parte que une la cabeza con el pie . Está sometida a esfuerzos de tracción y compresión y su forma depende de las características de la máquina a la que pertenezca.

8 BIELA

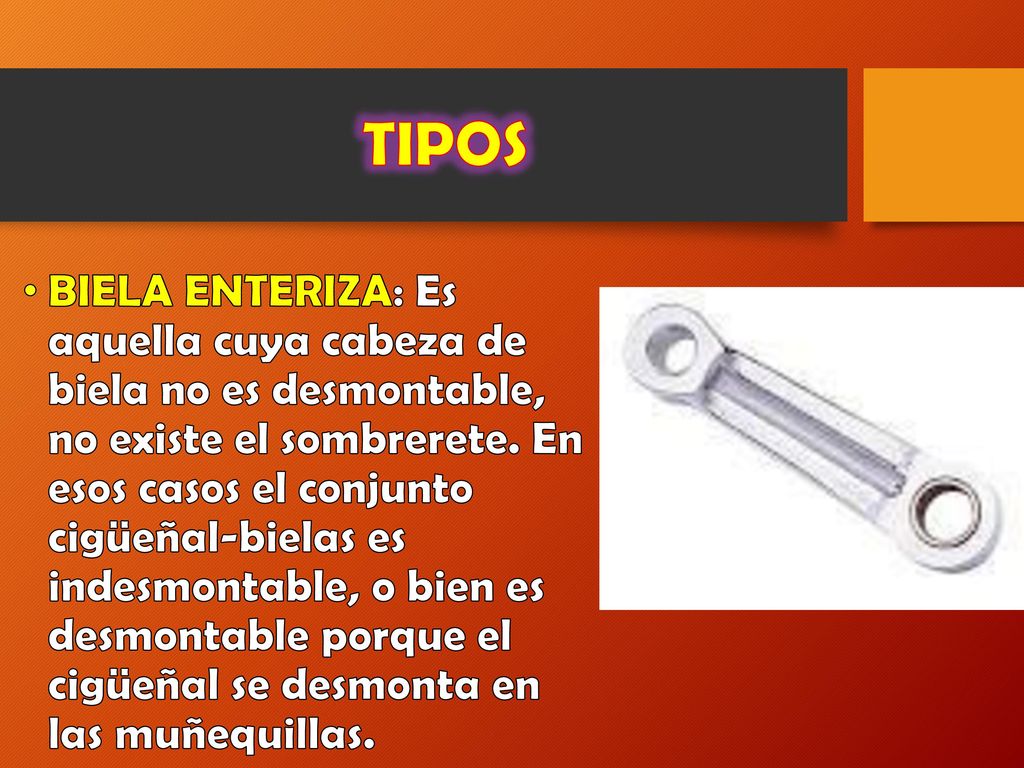

9 TIPOS BIELA ENTERIZA: Es aquella cuya cabeza de biela no es desmontable, no existe el sombrerete. En esos casos el conjunto cigüeñal-bielas es indesmontable, o bien es desmontable porque el cigüeñal se desmonta en las muñequillas.

10 BIELA ALIGERADA: Si el ángulo que forma el plano que divide las dos mitades de la cabeza de biela, no forma un ángulo recto con el plano medio de la biela, que pasa por los ejes de pie y cabeza, sino que forma un ángulo, entonces se dice que la biela es aligerada.

11 BIELA - MANIVELA  es un mecanismo que transforma un movimiento circular en un movimiento de traslación, o viceversa. El ejemplo actual más común se encuentra en el motor de combustión interna de un automóvil, en el cual el movimiento lineal del pistón producido por la explosión de la gasolina se trasmite a la biela y se convierte en movimiento circular en el cigüeñal.
