Estado Actual del Detector ACORDE

Presentación del tema: "Estado Actual del Detector ACORDE"— Transcripción de la presentación:

1 Estado Actual del Detector ACORDE
Colaboración ACORDE

2 A(lice) COsmic Ray DEtector

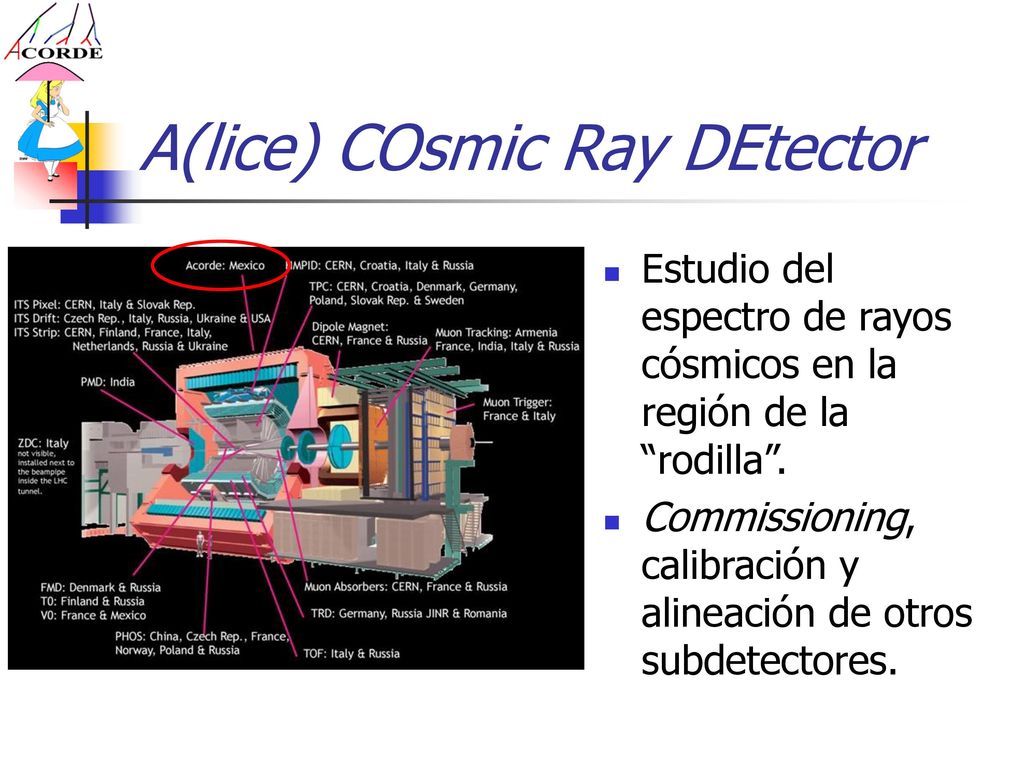

Estudio del espectro de rayos cósmicos en la región de la “rodilla”. Commissioning, calibración y alineación de otros subdetectores.

3 Pruebas preliminares de la TPC

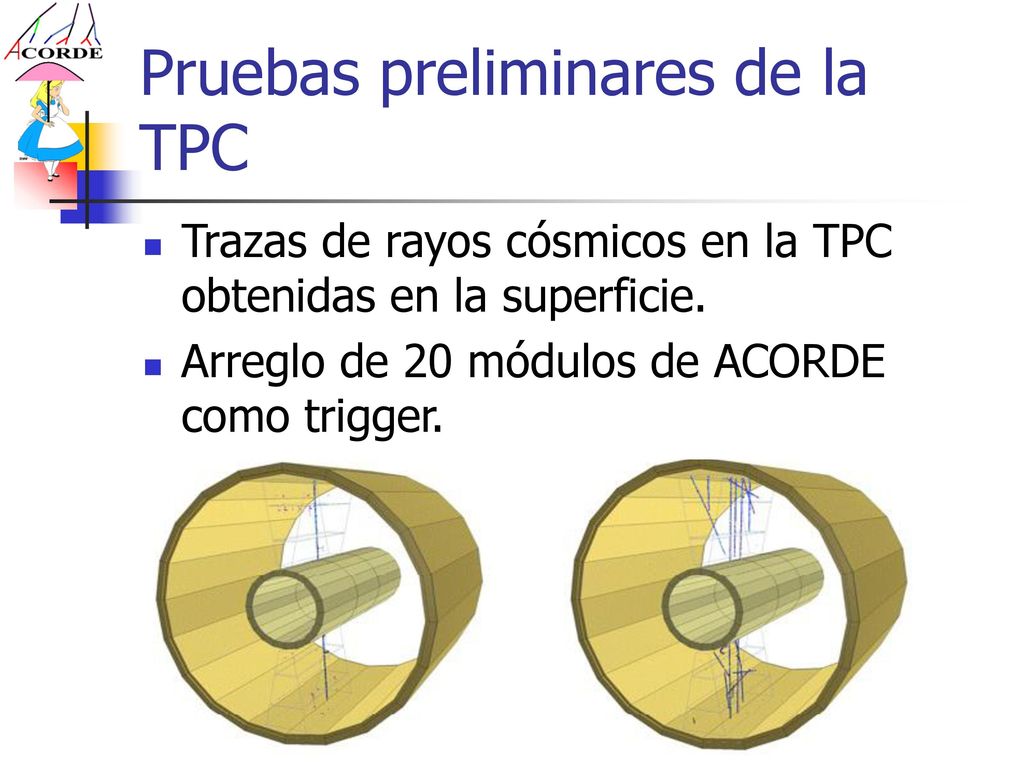

Trazas de rayos cósmicos en la TPC obtenidas en la superficie. Arreglo de 20 módulos de ACORDE como trigger.

4 Módulos de la cara superior

5 Commissioning de ACORDE

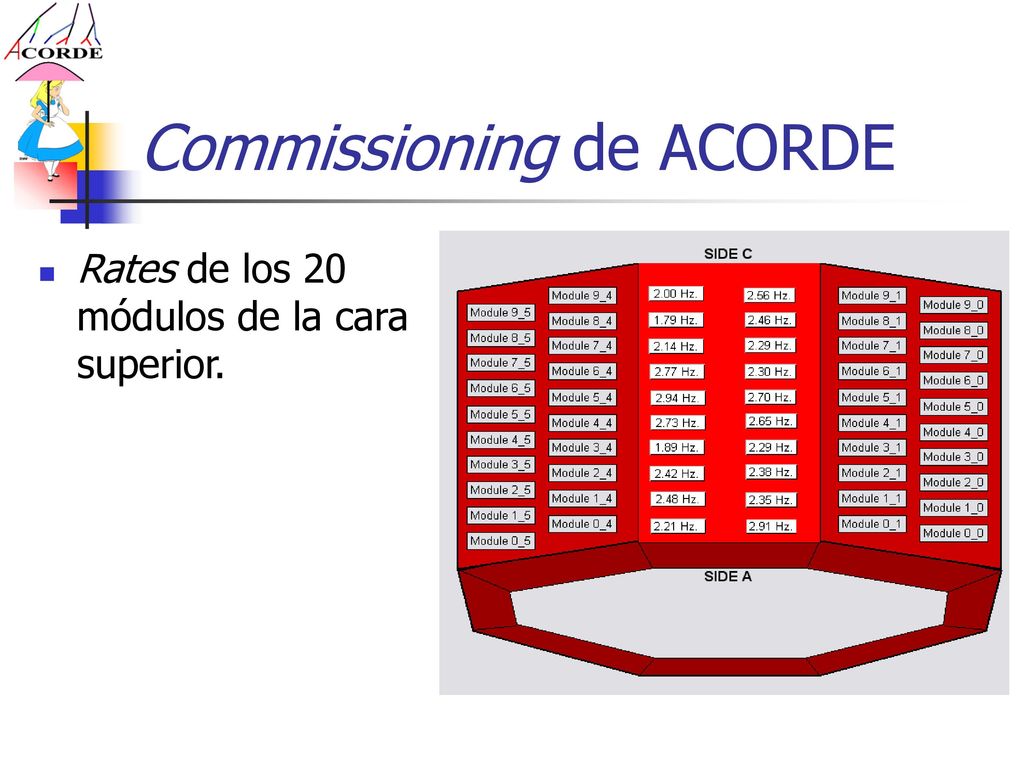

Rates de los 20 módulos de la cara superior.

6 Commissioning de ACORDE (2)

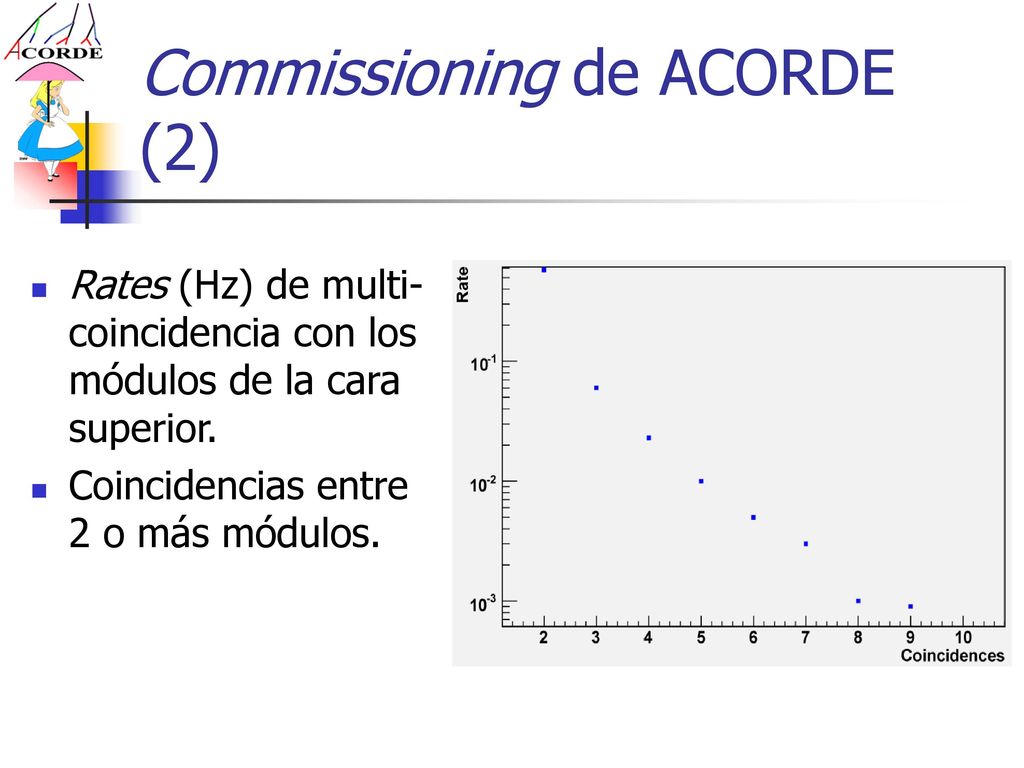

Rates (Hz) de multi-coincidencia con los módulos de la cara superior. Coincidencias entre 2 o más módulos.

7 La electrónica de lectura

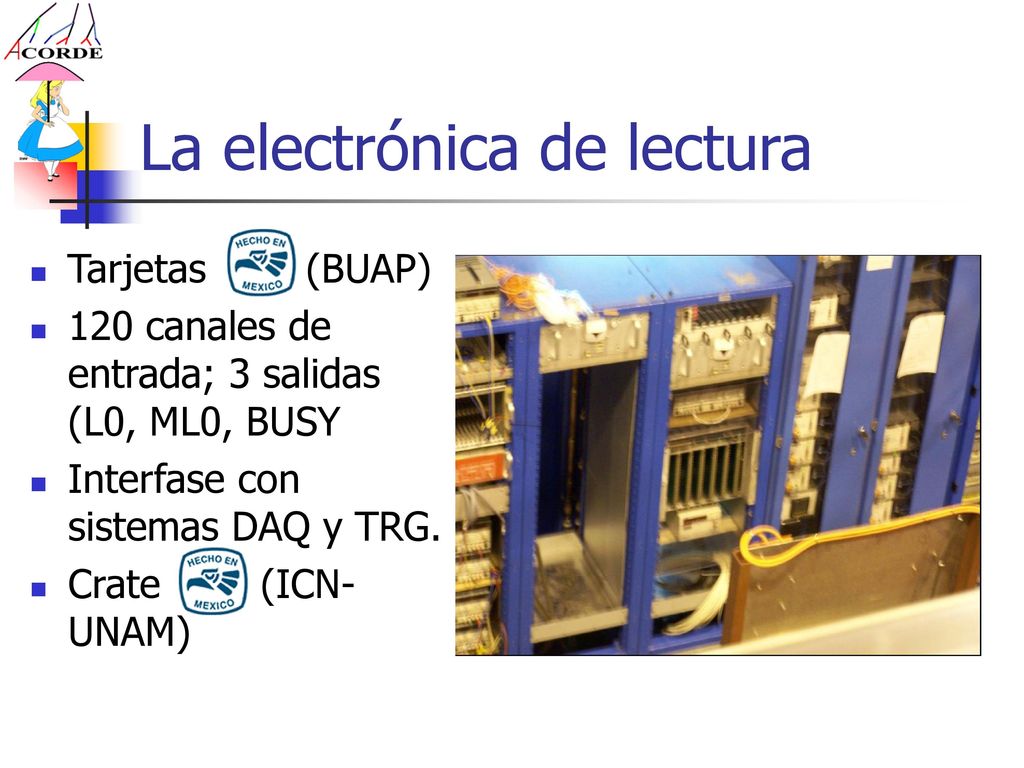

Tarjetas (BUAP) 120 canales de entrada; 3 salidas (L0, ML0, BUSY Interfase con sistemas DAQ y TRG. Crate (ICN-UNAM)

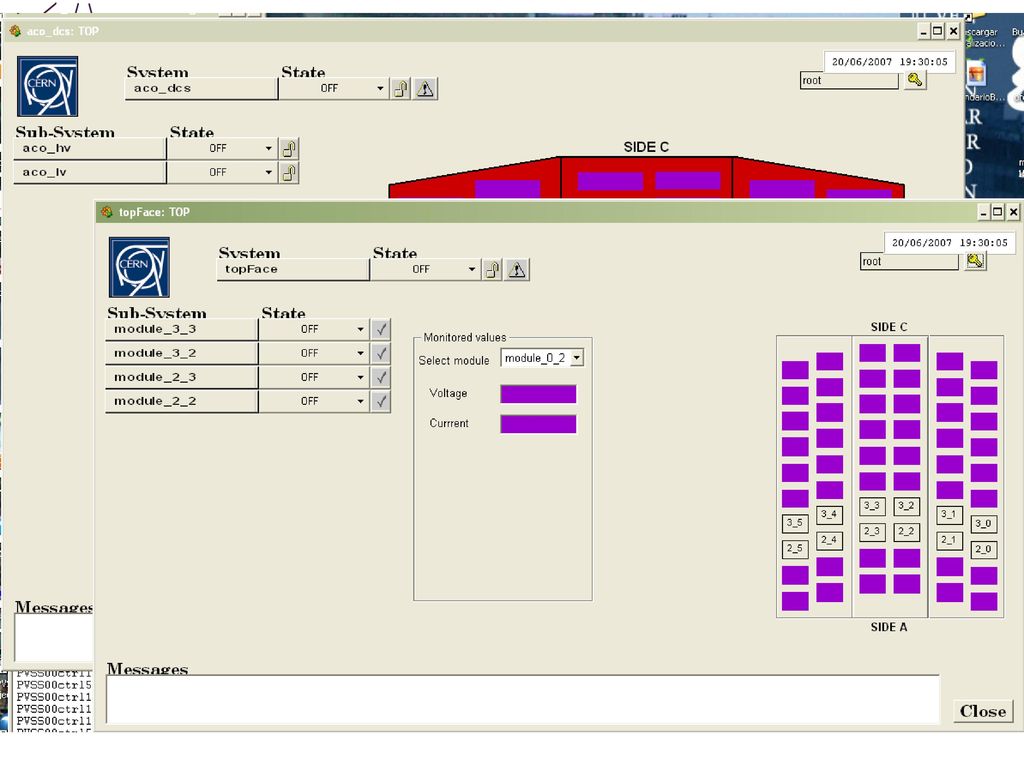

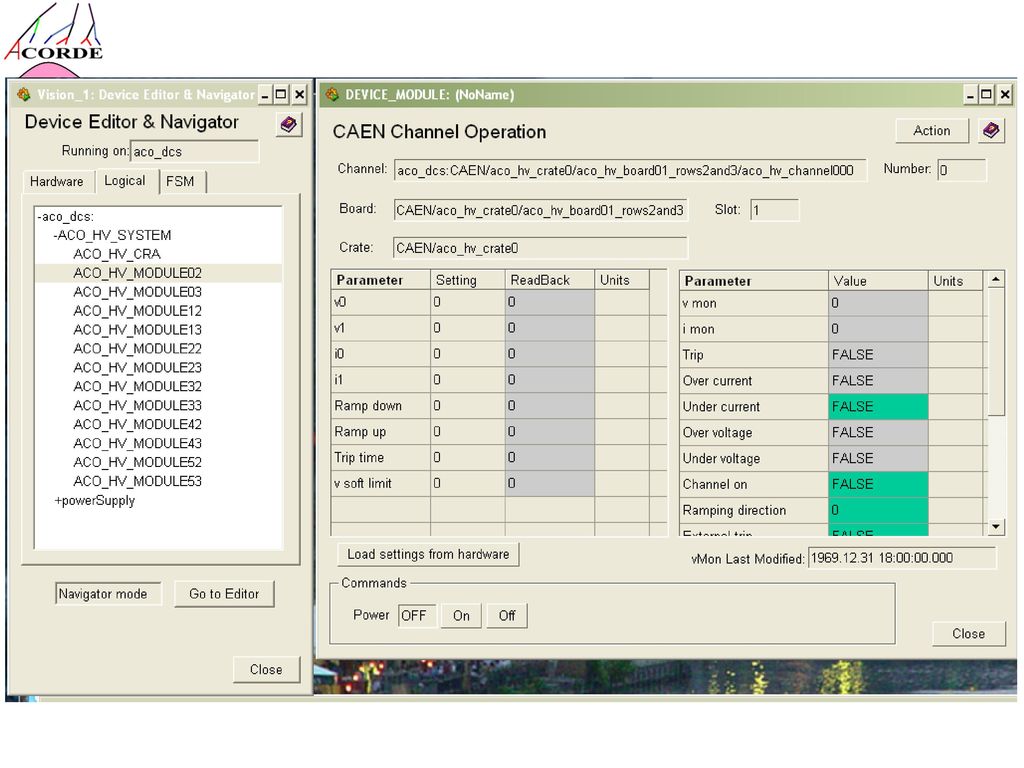

8 Sistema de Control (DCS)

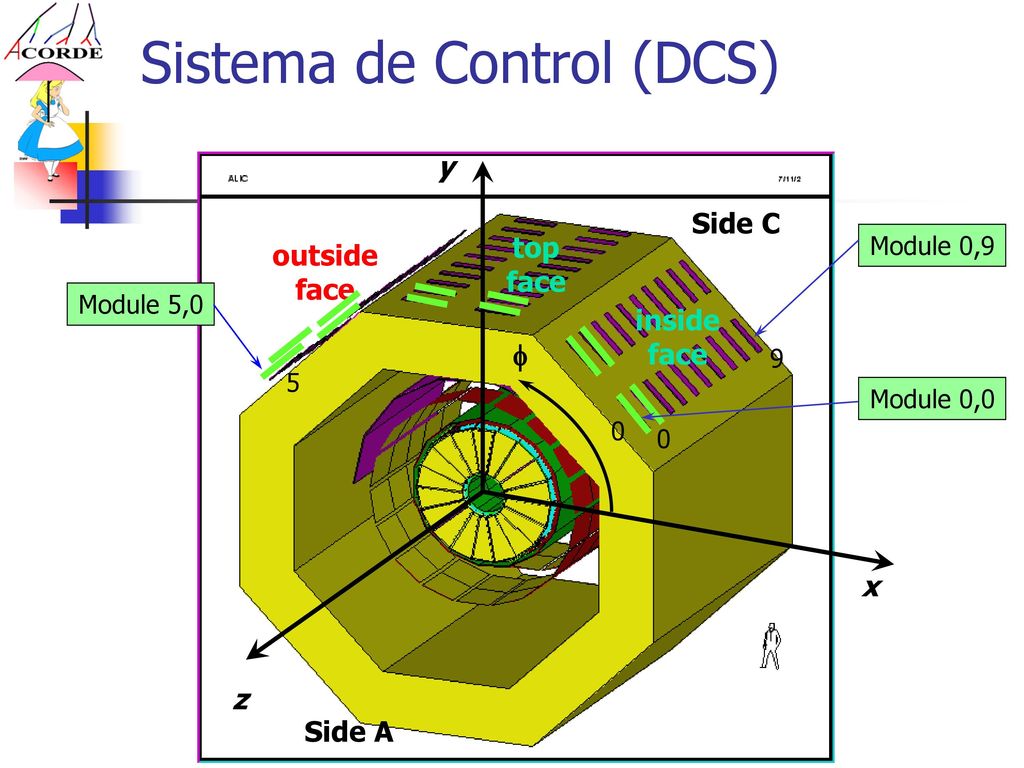

y Side C top face Module 0,9 outside face Module 5,0 inside face f 9 5 Module 0,0 Estas son las coordenadas y la nomenclatura estandar en Alice El primer indice de cada modulo indica la pos. en Z iniciando con 0 e incrementandose del lado A hacia el lado C El segundo inidce se refiere a phi; iniciando en el eje X e incrementando como va la flecha Tambien las denominaciones inside y outside son estandar x z Side A

9 aco_dcs ACO_HV ACO_LV CU DU Hardware ACO_HV_CRA TOP_FACE ACO_LV_CRA

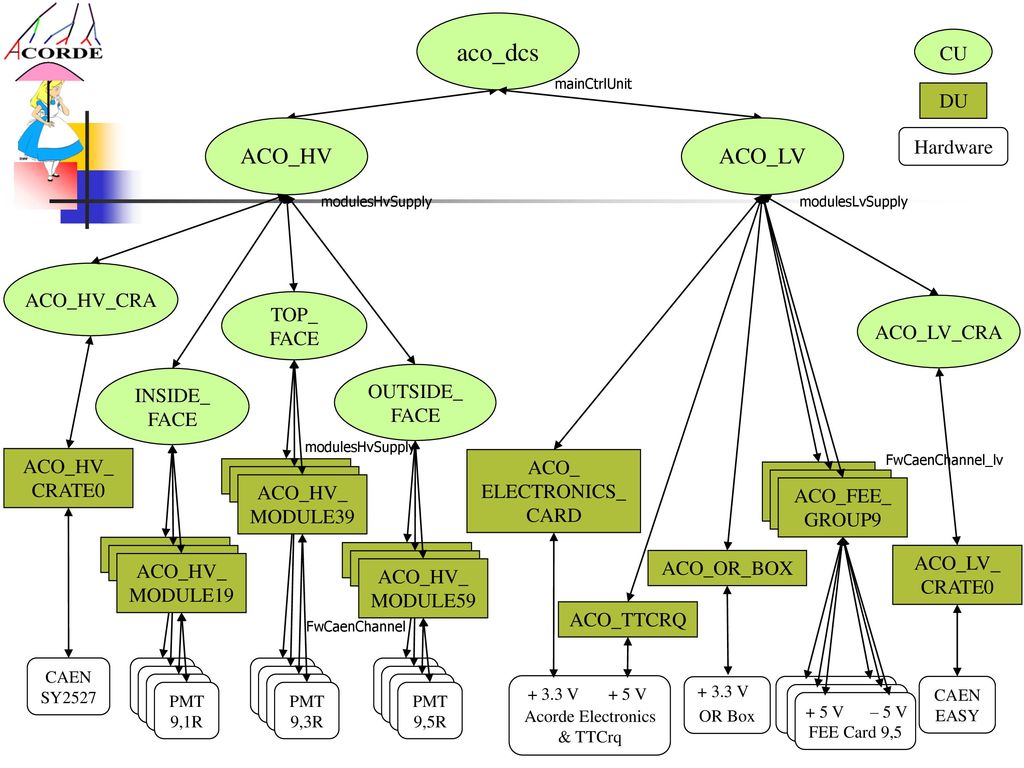

mainCtrlUnit DU ACO_HV ACO_LV Hardware modulesHvSupply modulesLvSupply ACO_HV_CRA TOP_FACE ACO_LV_CRA INSIDE_FACE OUTSIDE_FACE modulesHvSupply ACO_HV_ CRATE0 ACO_ ELECTRONICS_CARD FwCaenChannel_lv module_9_3 module_95 ACO_FEE_GROUP9 ACO_HV_MODULE39 ACO_FEE_GROUP9 ACO_FEE_GROUP9 Esta es nuestra jerarquia de control con el naming estandar del Framework CU = Control Unit DU = Device Unit Estos son los nombres que uso en el DCS module_00 module_00 module_9_5 ACO_HV_MODULE19 module_95 ACO_OR_BOX ACO_LV_ CRATE0 ACO_HV_MODULE59 ACO_TTCRQ FwCaenChannel CAEN SY2527 PMT 9,5R PMT 9,5R PMT 9,5R PMT 9,5R PMT 9,5R PMT 9,5R PMT 9,5R PMT 9,5R PMT 9,5R Acorde Electronics & TTCrq + 3.3 V + 5 V OR Box + 3.3 V PMT 9,1R PMT 9,3R PMT 9,5R FEE Card 9,5 + 5 V – 5 V CAEN EASY FEE Card 9,5 + 5 V – 5 V FEE Card 9,5 + 5 V – 5 V

10

11

12 To be done Finalizar caracterización de los módulos.
Integrar el DCS al detector, DAQ y TRG. Operar ACORDE para calibrar, alinear y entregar otros detectores.
