1 Dr. Sergio Vergara Limon, Reunion Anual DPyC 1 Integración de la Electrónica de ACORDE a los sistemas de disparo y adquisición de datos de ALICE

2 Dr. Sergio Vergara Limon, Reunion Anual DPyC 2 Grupo ACORDE Dr. Arturo Fernández Téllez, FCFM, BUAP. Dr. Gerardo Herrera Corral, Departamento de Física, CINVESTAV. Dr. Ildefonso León Monzón, Escuela de Física, UAS. Prof. Rebeca López, Preparatoria Emiliano Zapata, BUAP. Dr. Mario Iván Martínez Hernández, FCFM, BUAP. Lic. José Lorenzo Muñoz Mata, FCE, BUAP. Antonio Ortiz Velásquez, FCFM, BUAP. Dr. Guy Paic, ICN, UNAM. Mario Rodríguez Cahuantzi, FCFM, BUAP. Dr. Jean Claude Santiard, Departamento de Física, CINVESTAV. M. C. Sergio Roman, PDS-ICUAP, BUAP. M. C. Guillermo Tejeda Muñoz, FCFM, BUAP. Dra. María Aurora Vargas Treviño, FCE, BUAP. Dr. Sergio Vergara Limon, FCE, BUAP. Dr. Arnulfo Zepeda, Departamento de Física, CINVESTAV.

3 Dr. Sergio Vergara Limon, Reunion Anual DPyC 3 Descripción de la electrónica Cuenta con una interfaz para enlazarse con el sistema de adquisición de datos de ALICE por medio de un enlace óptico de 2Gbps. Cuenta con una interfaz para recibir los mensajes del sistema de disparo de ALICE y el reloj del LHC por medio de un enlace óptico de 40Mbps. Por medio de la recepción de la señal L0 del sistema de disparo de ALICE y la generación de la señal BUSY es capaz de realizar una secuencia completa para el registro de eventos en coordinación con el Procesador Central de Disparo de ALICE.

4 Dr. Sergio Vergara Limon, Reunion Anual DPyC 4 Descripción de la electrónica Cuenta con 3 estados de funcionamiento manipulados por medio del ECS. Cuenta con 4 modos de operación para el disparo de muon único. Cuenta con 4 modos de operación para el disparo de multicoincidencia. El disparo de muon único y en multicoincdencia se realiza al mismo tiempo en forma independiente. Puede realizar pruebas de calibración. Cuenta con 23 comandos (143 bits) de configuración y 70 comandos (983 bits) para conocer el estado del sistema. El envió de comandos y la lectura de datos se hace a través del sistema de adquisición de datos.

5 Dr. Sergio Vergara Limon, Reunion Anual DPyC 5 Diagrama a bloques

6 Dr. Sergio Vergara Limon, Reunion Anual DPyC 6 Secuencias de disparo Caso 1: Cuando ACORDE recibe una secuencia completa Caso 2: Cuando ACORDE recibe solo la señal de disparo L0 Caso 3: Cuando ACORDE recibe solo las señales de disparo L0 y L1

7 Dr. Sergio Vergara Limon, Reunion Anual DPyC 7 Controls words (DAQ)

8 Dr. Sergio Vergara Limon, Reunion Anual DPyC 8 Script examples

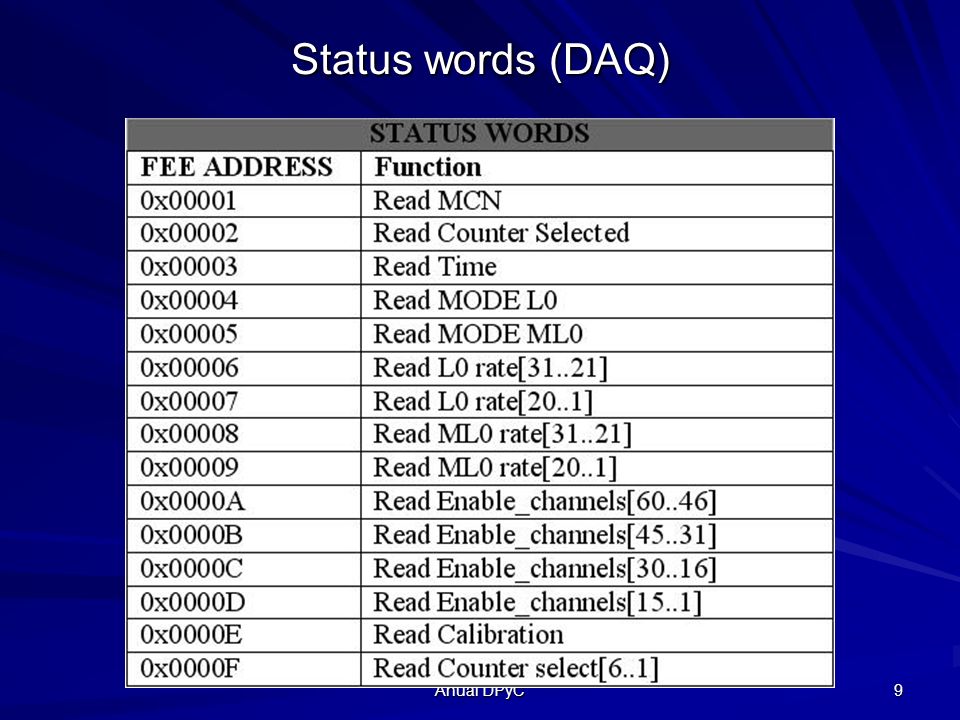

9 Dr. Sergio Vergara Limon, Reunion Anual DPyC 9 Status words (DAQ)

10 Dr. Sergio Vergara Limon, Reunion Anual DPyC 10 Script examples

11 Dr. Sergio Vergara Limon, Reunion Anual DPyC 11 Pruebas en el Laboratorio del DAQ L0ML0 BUSY L0 from the LTU DAQ PC Trigger ACORDE electronics Logic analyzer Oscilloscope 100MHZ

12 Dr. Sergio Vergara Limon, Reunion Anual DPyC 12 DATE y el software del Sistema de Disparo

13 Dr. Sergio Vergara Limon, Reunion Anual DPyC 13 Resultados de las pruebas La selección de los estados de funcionamiento de la electrónica por medio del ECS de ALICE se realiza sin ningún problema. Los cuatro modos de operación del muon único y de multiconcidencia funcionan bien. Se tuvieron problemas con la generación del encabezado, el minieventID y el eventID presentaban diferencias anormales, estos problemas eran producidos porque el sistema de disparo de ALICE no entregaba correctamente la fase de sus señales de reloj. Esto no fue corregido en el laboratorio del DAQ pero si fue corregido recientemente en la Caverna, donde ya no se presenta este problema. El envió de comandos y la lectura de los registros realizada desde el sistema de adquisición de datos funciona adecuadamente.

14 Dr. Sergio Vergara Limon, Reunion Anual DPyC 14 Modos de la señal de disparo TogglingSignature Random

15 Dr. Sergio Vergara Limon, Reunion Anual DPyC 15 LHC_CLK_40 LHC_CLK_40_D1 LHC_CLK_40_D2 Resultados de las pruebas (continua) The digital signals from the TTCrx are misaligned

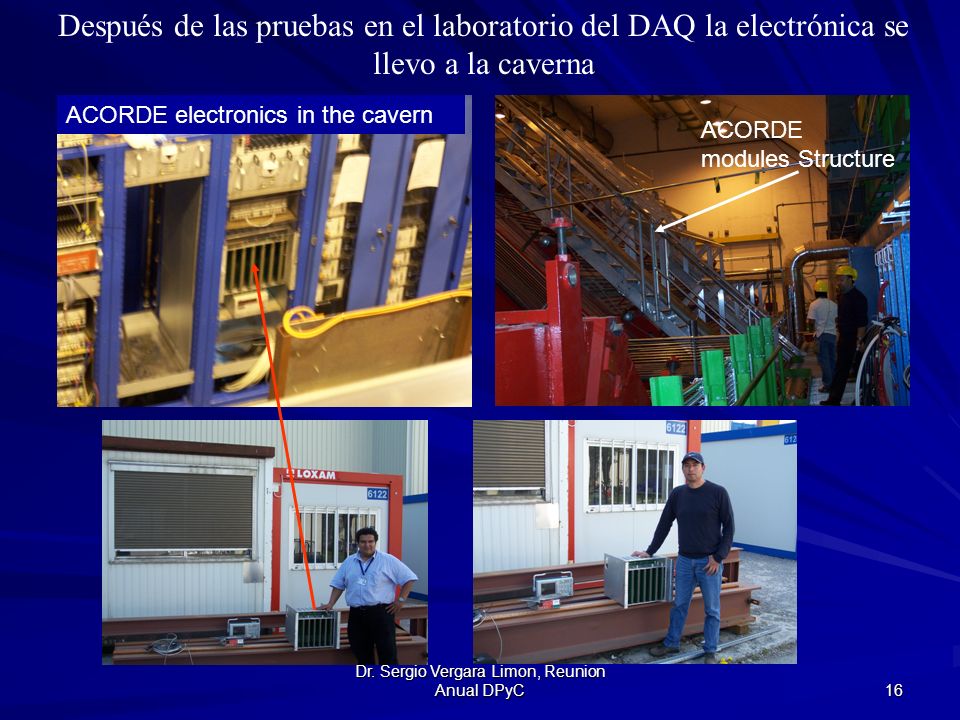

16 Dr. Sergio Vergara Limon, Reunion Anual DPyC 16 ACORDE modules Structure ACORDE electronics in the cavern Después de las pruebas en el laboratorio del DAQ la electrónica se llevo a la caverna

17 Dr. Sergio Vergara Limon, Reunion Anual DPyC 17 Resultados de las pruebas en la caverna El sistema de calibración fue probado en la caverna y funciona correctamente. Las mismas pruebas de verificación del encabezado de datos y del reconocimiento de los mensajes de disparo se repitieron en la caverna y funcionan adecuadamente. También se llevaron a cabo secuencias completas de disparo de muon único para verificar la toma de eventos. Se verificaron los resultados y la frecuencia de eventos corresponde a lo esperado. Finalmente fue probado el disparo de multicoincidencias, se generaron secuencias completas de disparo y se han estado adquiriendo datos y los resultados preliminares muestran un comportamiento de acuerdo a lo esperado.

18 Dr. Sergio Vergara Limon, Reunion Anual DPyC 18 Foto de los módulos en la caverna

19 Dr. Sergio Vergara Limon, Reunion Anual DPyC 19 Fotos de los módulos sobre el magneto

20 Dr. Sergio Vergara Limon, Reunion Anual DPyC 20 Fotos de la electrónica en la caverna Electrónica de ACORDE Sistema de disparo de ALICE

21 Dr. Sergio Vergara Limon, Reunion Anual DPyC 21 Primeros resultados

22 Dr. Sergio Vergara Limon, Reunion Anual DPyC 22 Primeros resultados (continua)

23 Dr. Sergio Vergara Limon, Reunion Anual DPyC 23 Conclusiones La integración de la electrónica a los sistemas de disparo y adquisición de datos se ha realizado satisfactoriamente. ACORDE esta en operación y se encuentra tomando datos. ACORDE esta listo para participar en las pruebas de la TPC.
