GF 515 Modelación atmosférica orientada a… Clase 2
Discusión de ejercicio Leyes de conservación y circulaciones de meso y gran escala Los efectos locales y la microescala La estabilidad atmosférica {Santiago y el monóxido de carbono} LGK SP 2006
2
Envoltorio mayoritariamente gaseoso muy tenue
Un fluído donde prevalecen casi siempre los movimientos horizontales LGK SP 2006
3
Composición química del fluído térmicamente estratificado en los primeros 100 km 5x1021 g 76% N2 23% O2 y trazas... Ar, CO2, H2O.... LGK SP 2006
4

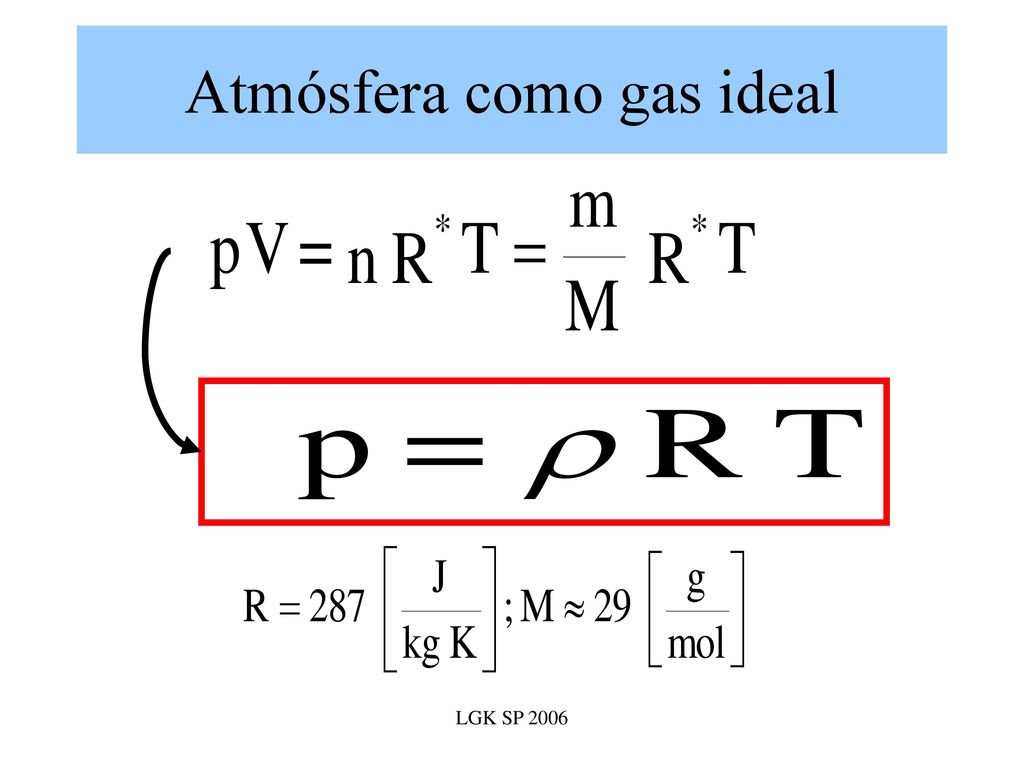

Atmósfera como gas ideal
LGK SP 2006
5

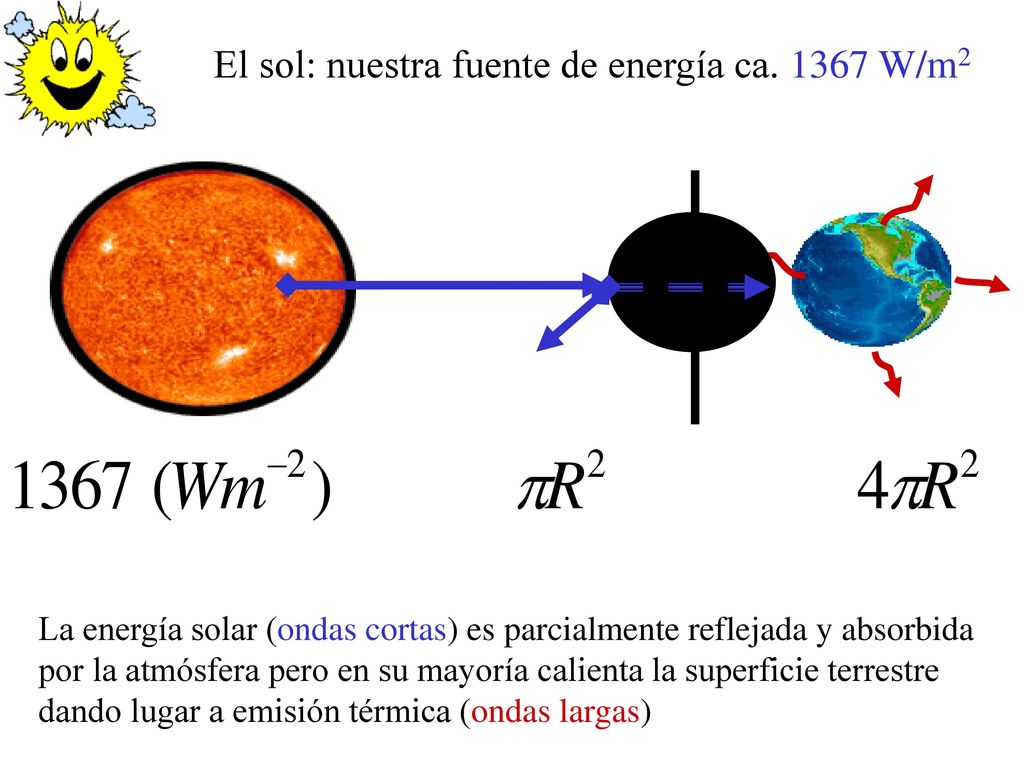

El sol: nuestra fuente de energía ca. 1367 W/m2
La energía solar (ondas cortas) es parcialmente reflejada y absorbida por la atmósfera pero en su mayoría calienta la superficie terrestre dando lugar a emisión térmica (ondas largas) LGK SP 2006
6

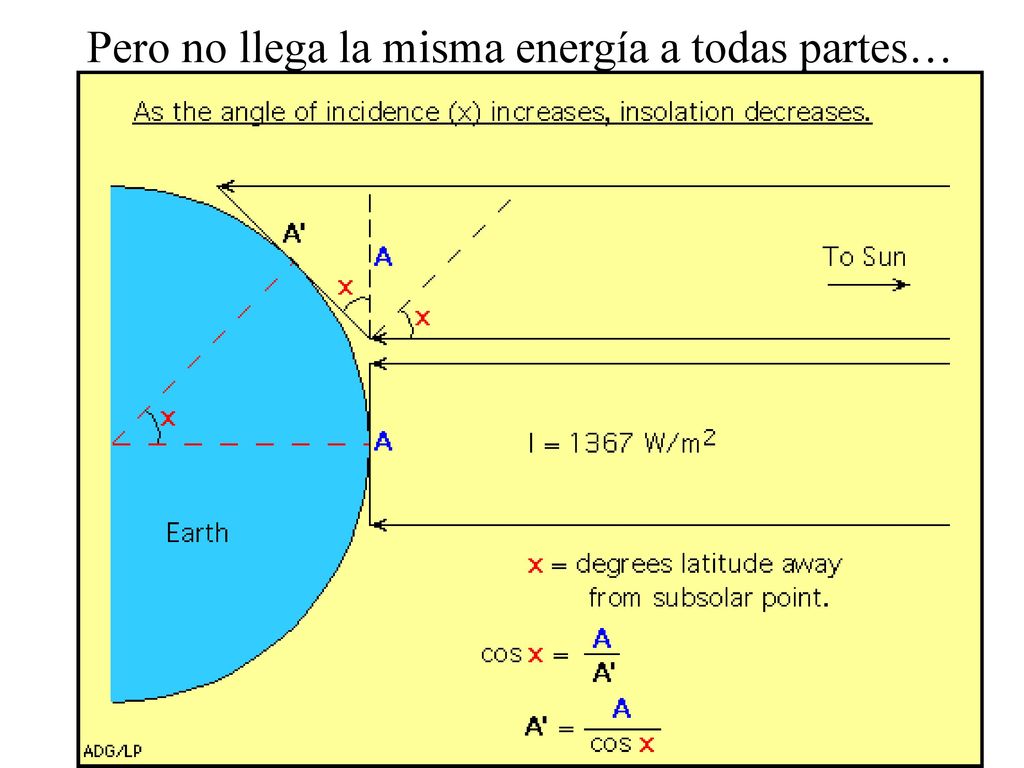

Pero no llega la misma energía a todas partes…
LGK SP 2006
7

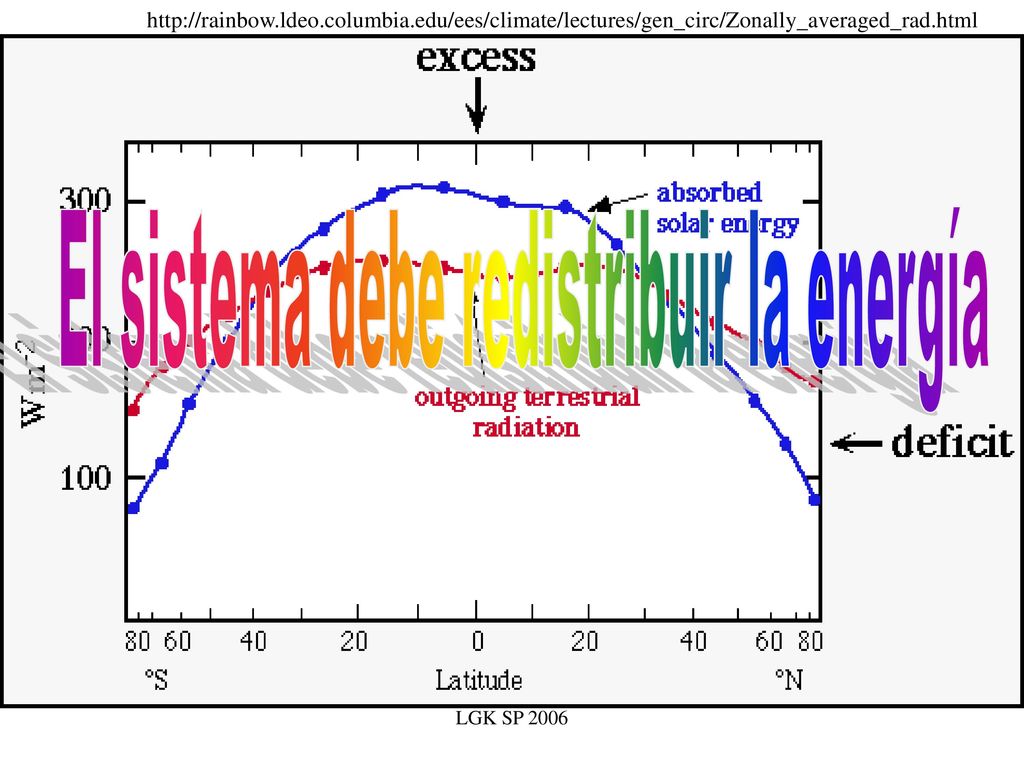

El sistema debe redistribuir la energía
El sistema debe redistribuir la energía LGK SP 2006
8
LGK SP 2006
9

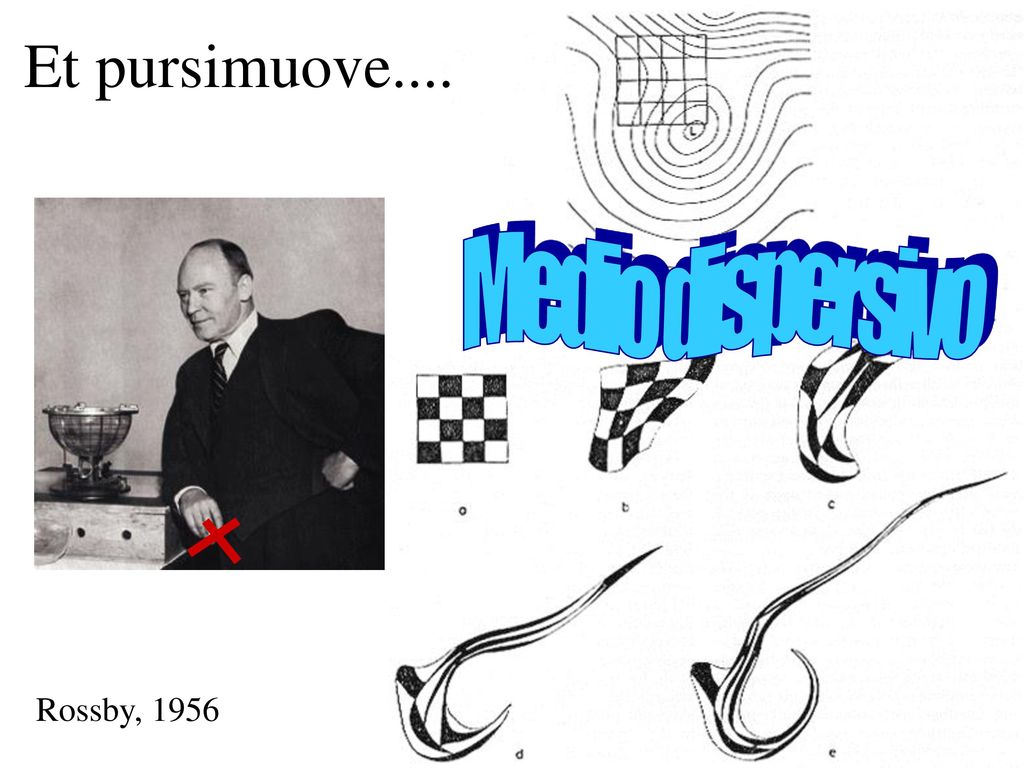

Et pursimuove.... Medio dispersivo Rossby, 1956 LGK SP 2006
10

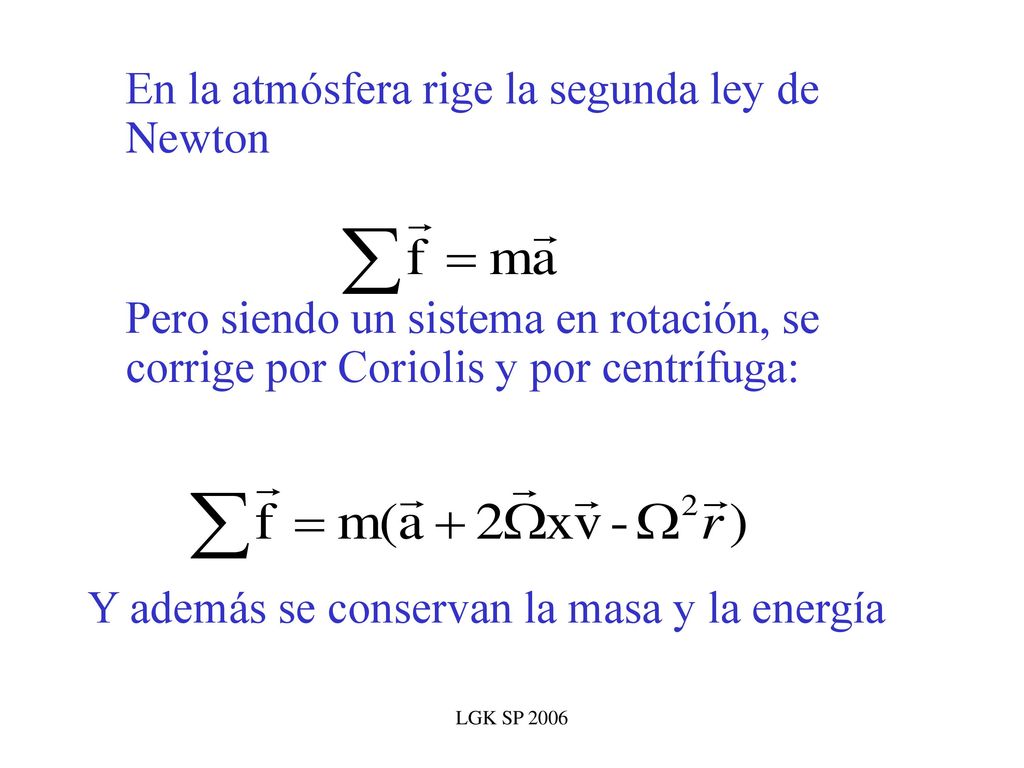

En la atmósfera rige la segunda ley de Newton
Pero siendo un sistema en rotación, se corrige por Coriolis y por centrífuga: Y además se conservan la masa y la energía LGK SP 2006
11
Las fuerzas reales son:
Gradiente de presión Gravitacional Roce, fricción o cizalle LGK SP 2006
12

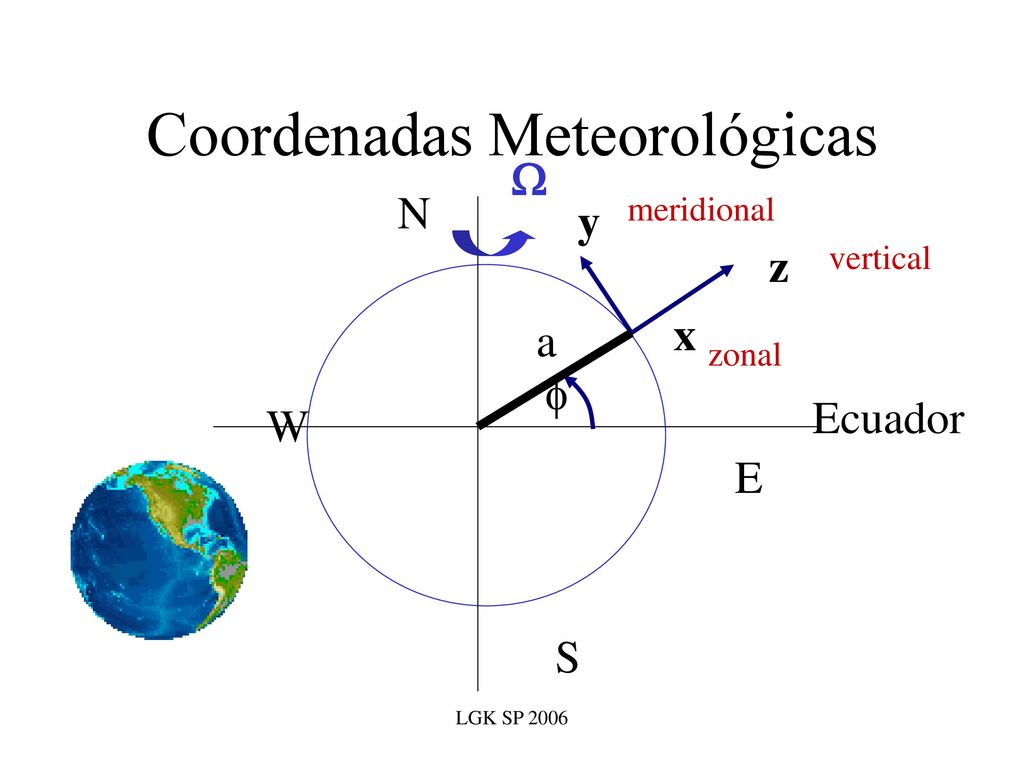

Coordenadas Meteorológicas
N y meridional zonal vertical z a x Ecuador W E S LGK SP 2006
13

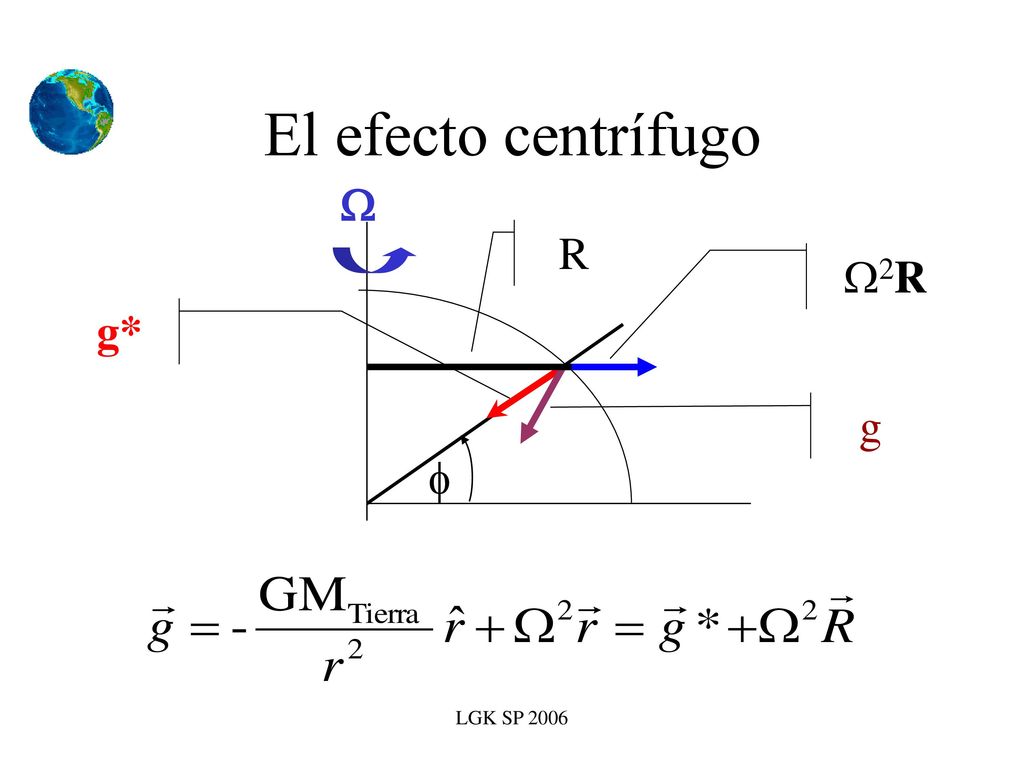

El efecto centrífugo R 2R g* g LGK SP 2006
14
Desvío a la izquierda HS
El efecto de Coriolis Desvío a la derecha HN Desvío a la izquierda HS LGK SP 2006
15

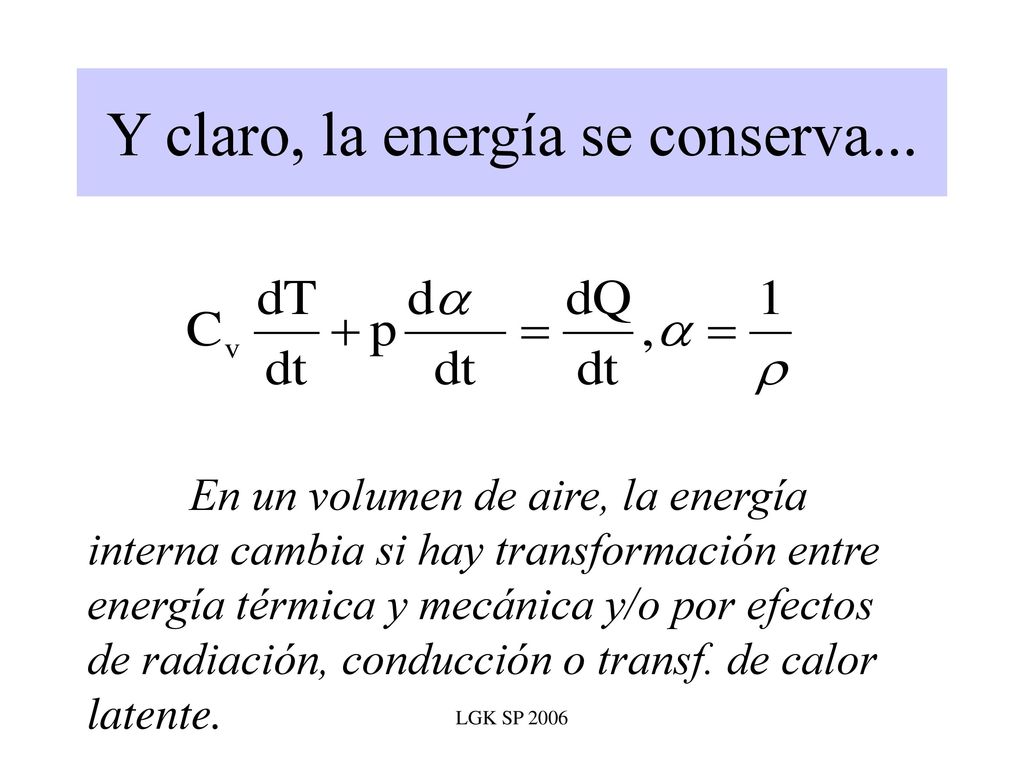

Y claro, la energía se conserva...
En un volumen de aire, la energía interna cambia si hay transformación entre energía térmica y mecánica y/o por efectos de radiación, conducción o transf. de calor latente. LGK SP 2006
16
Y la masa se conserva... Lavoisier, 1789
Ec. de continuidad para el aire LGK SP 2006
17

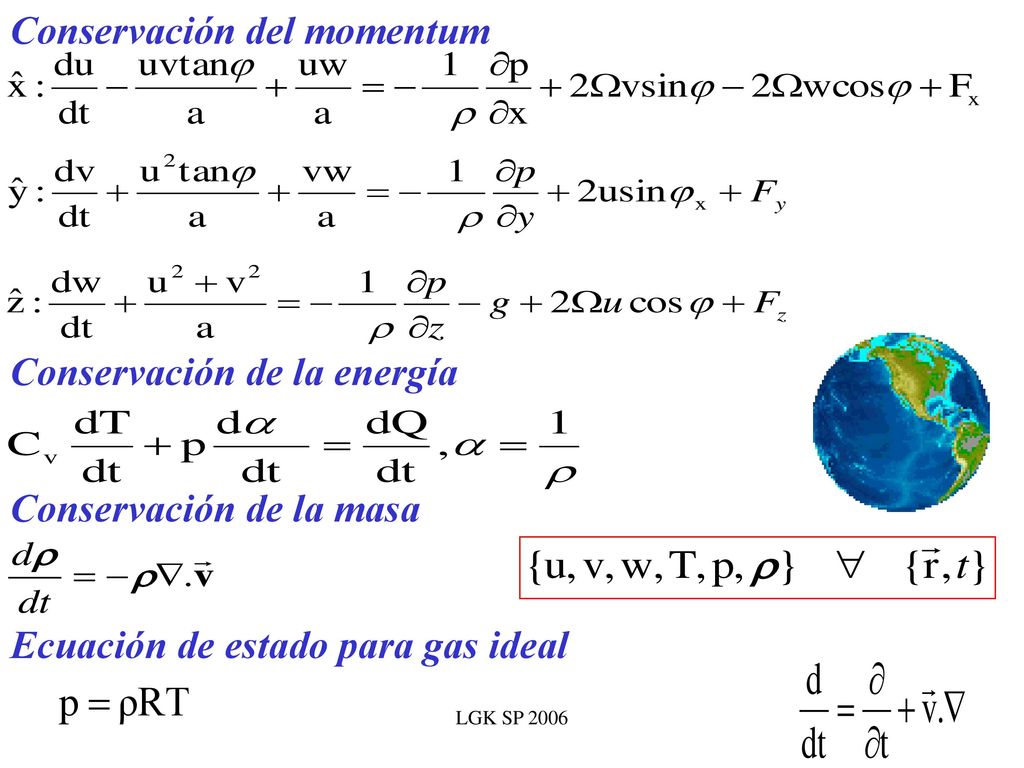

Conservación del momentum
Conservación de la energía Conservación de la masa Ecuación de estado para gas ideal LGK SP 2006
18

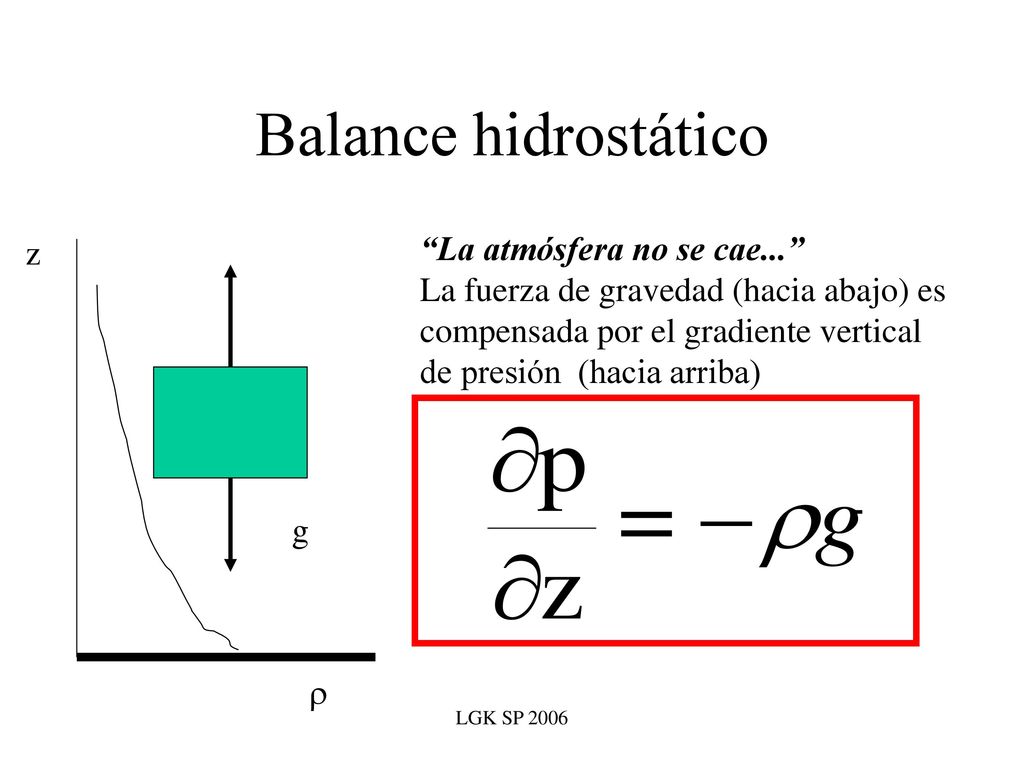

Balance hidrostático “La atmósfera no se cae...” z
La fuerza de gravedad (hacia abajo) es compensada por el gradiente vertical de presión (hacia arriba) g LGK SP 2006
19
Esto da una excelente aproximación de la variación vertical de la presión. Excepto en situaciones con movimientos verticales intensos, por ejemplo, nubes convectivas (cúmulonimbus, Cb). LGK SP 2006
20

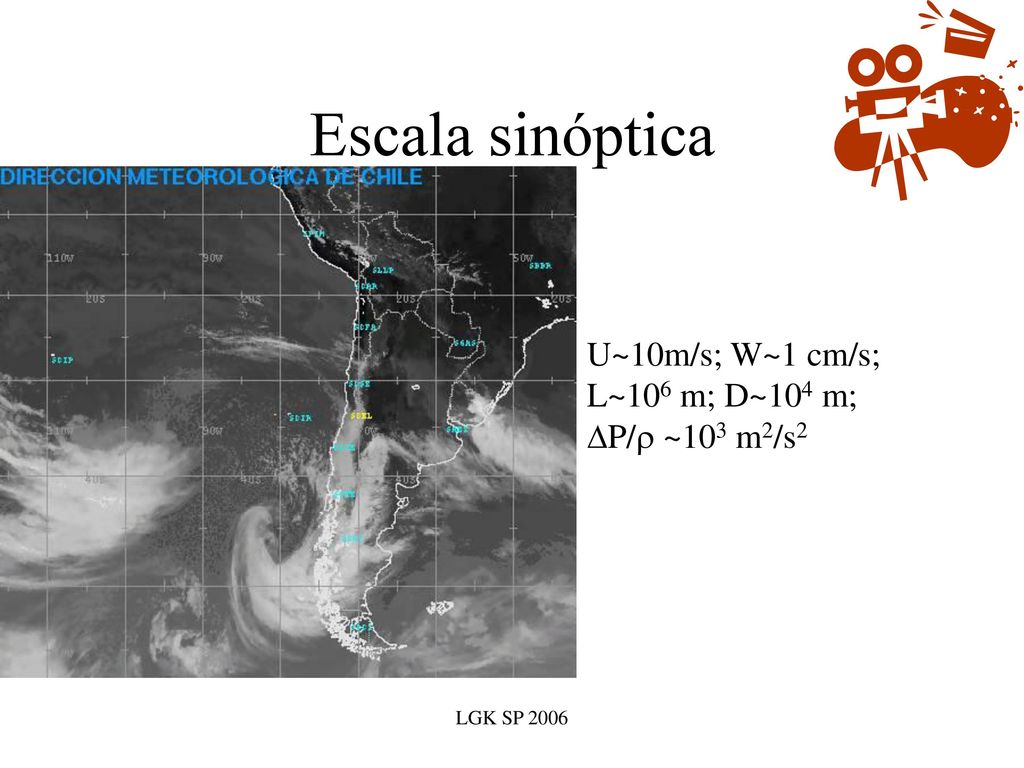

Escala sinóptica U~10m/s; W~1 cm/s; L~106 m; D~104 m; DP/r ~103 m2/s2
LGK SP 2006
21

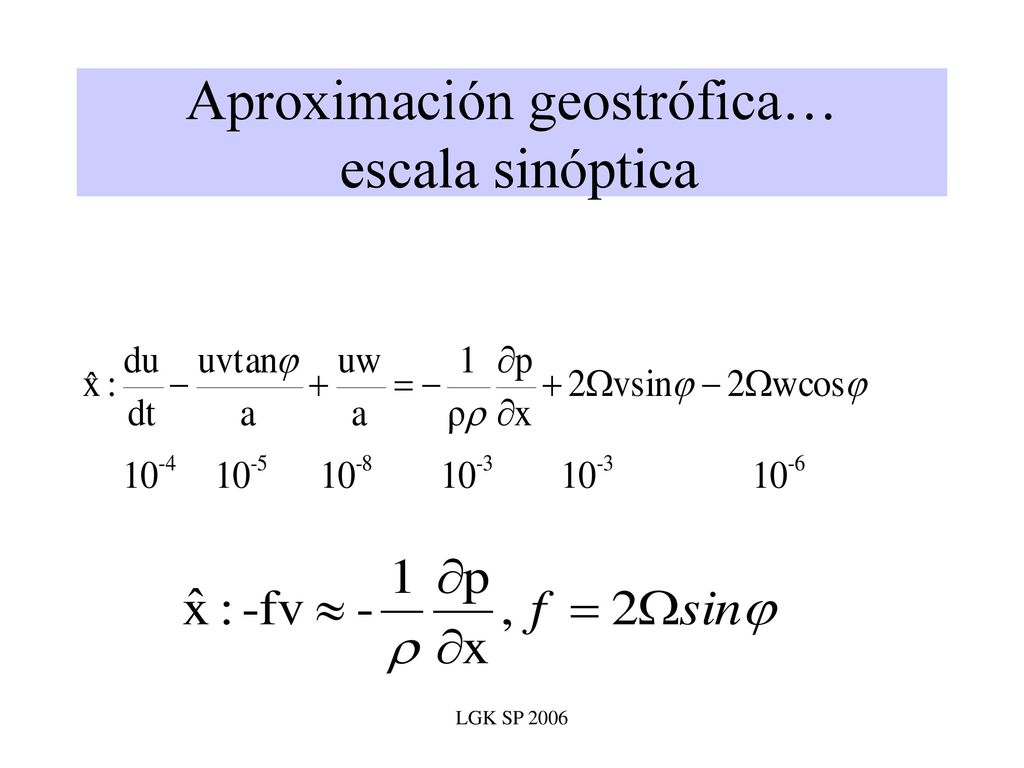

Aproximación geostrófica… escala sinóptica
LGK SP 2006
22
Aproximación geostrófica
G-P Vale en ausencia de fricción y curvatura con un 10-15% de error f<0, HS B LGK SP 2006
23
A escala sinóptica son buenas aproximaciones:
8/ UTC A escala sinóptica son buenas aproximaciones: Balance hidrostático Balance geostrófico LGK SP 2006
24

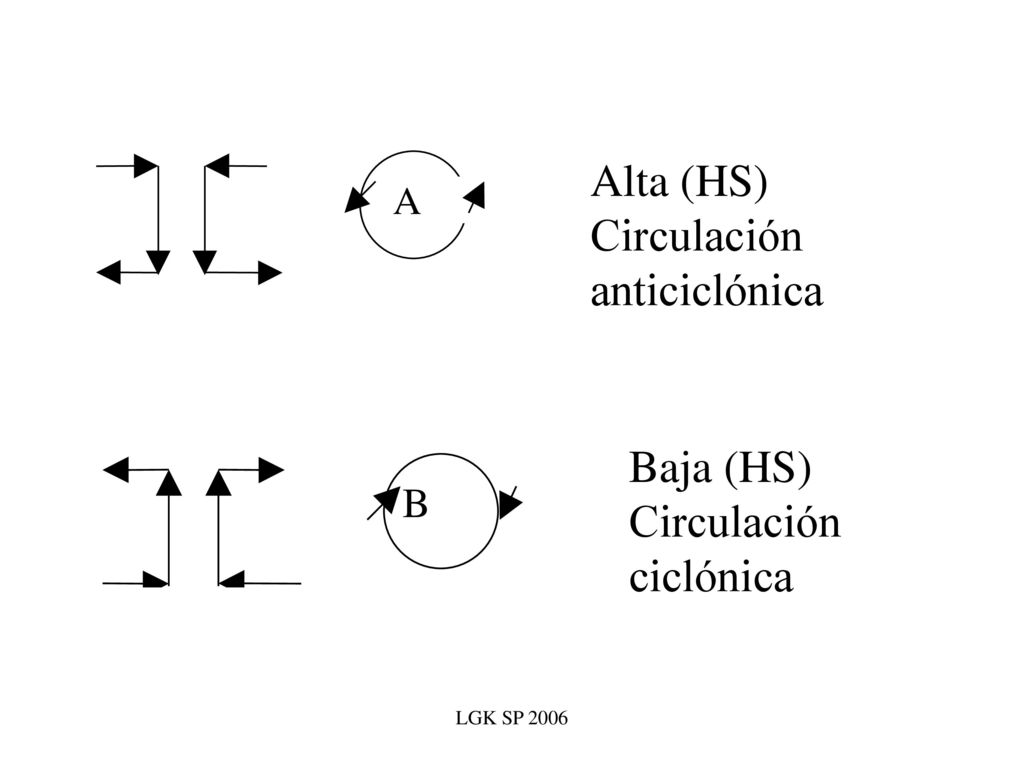

Circulación anticiclónica
Alta (HS) Circulación anticiclónica Baja (HS) Circulación ciclónica LGK SP 2006
25

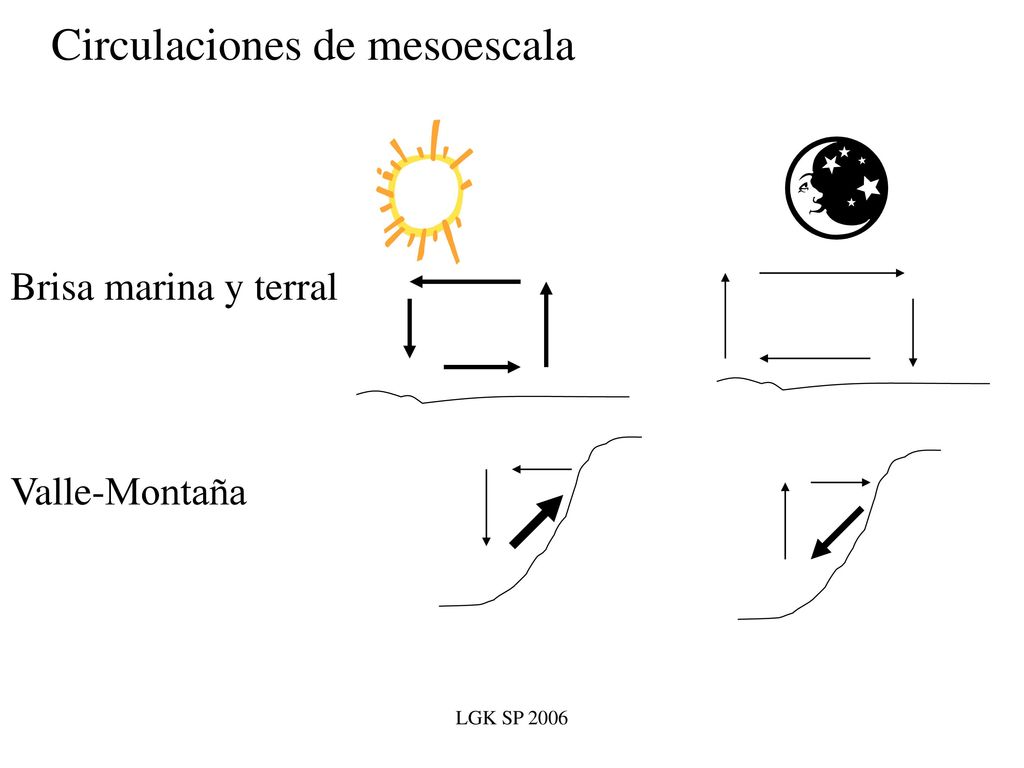

Circulaciones de mesoescala
Brisa marina y terral Valle-Montaña LGK SP 2006
26
LGK SP 2006
27

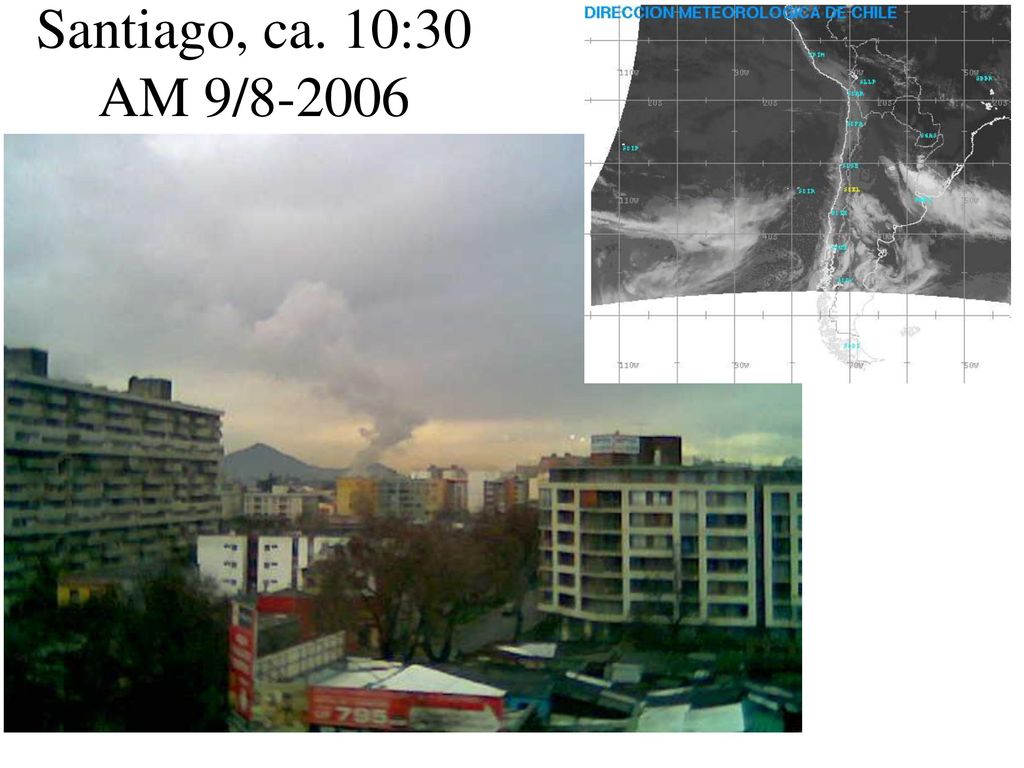

Santiago, ca. 10:30 AM 9/8-2006 LGK SP 2006
28

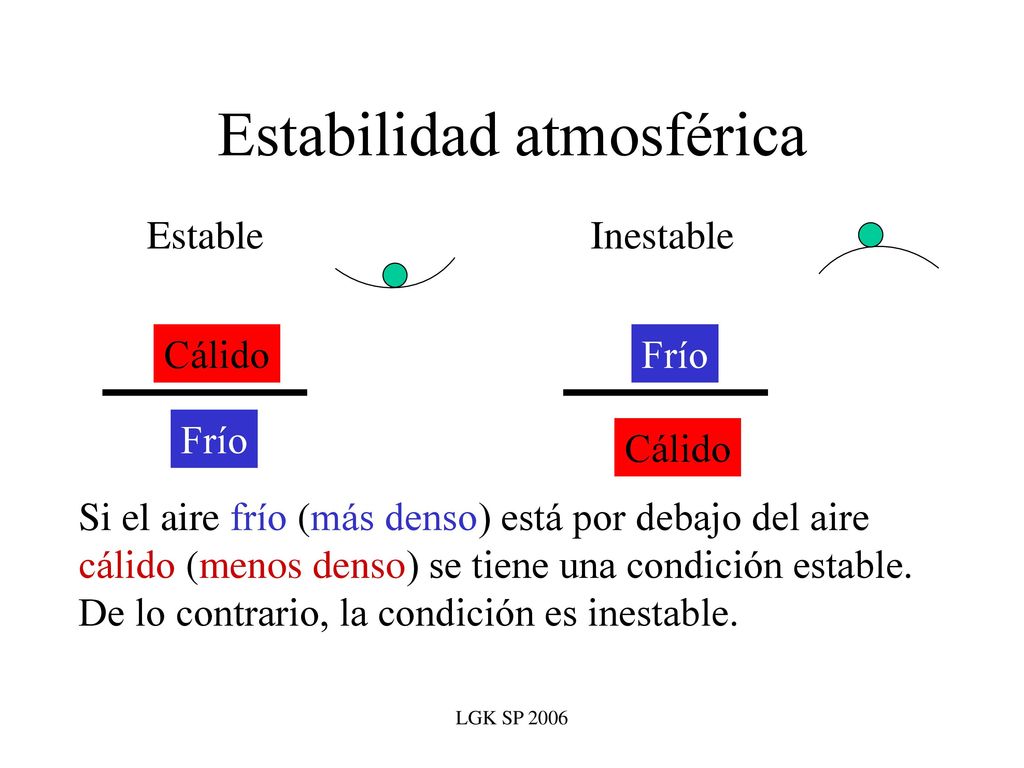

Estabilidad atmosférica
Estable Inestable Cálido Frío Frío Cálido Si el aire frío (más denso) está por debajo del aire cálido (menos denso) se tiene una condición estable. De lo contrario, la condición es inestable. LGK SP 2006
29

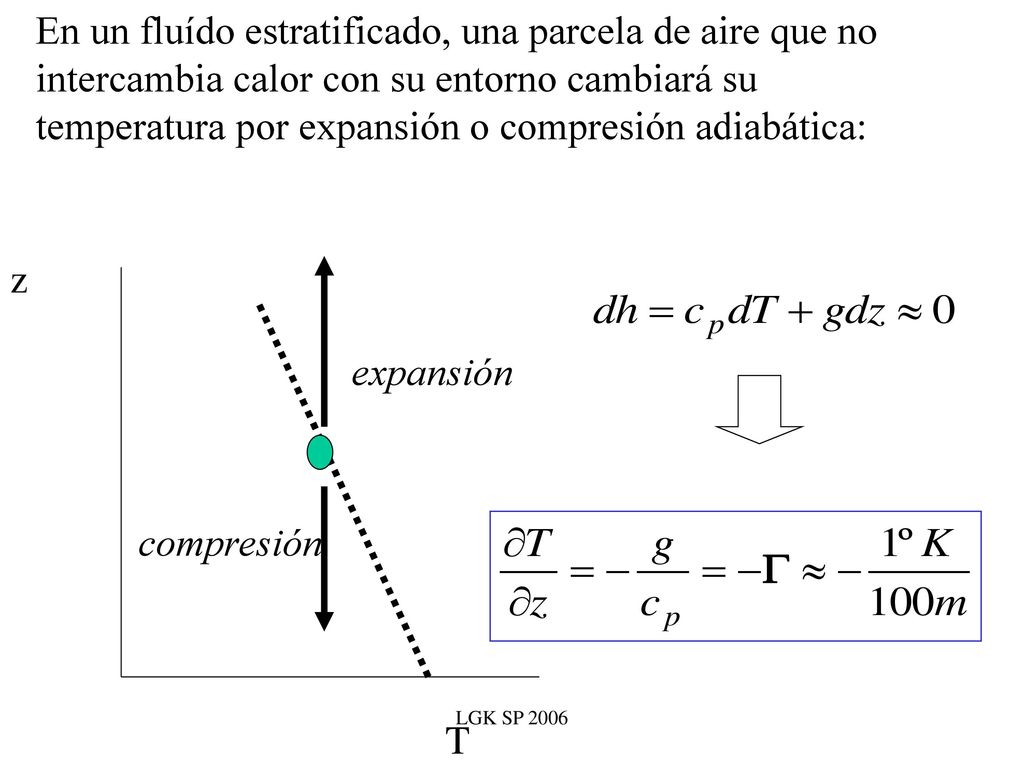

En un fluído estratificado, una parcela de aire que no
intercambia calor con su entorno cambiará su temperatura por expansión o compresión adiabática: expansión compresión T z LGK SP 2006
30

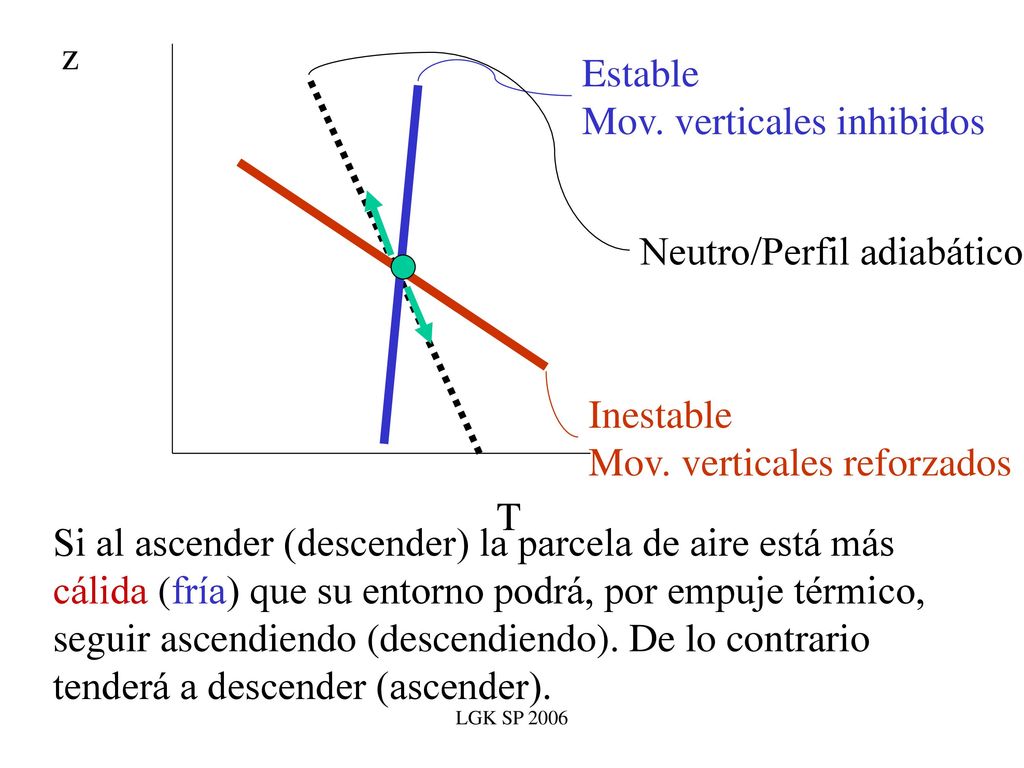

Mov. verticales inhibidos
z Si al ascender (descender) la parcela de aire está más cálida (fría) que su entorno podrá, por empuje térmico, seguir ascendiendo (descendiendo). De lo contrario tenderá a descender (ascender). Estable Mov. verticales inhibidos Inestable Mov. verticales reforzados Neutro/Perfil adiabático LGK SP 2006
31

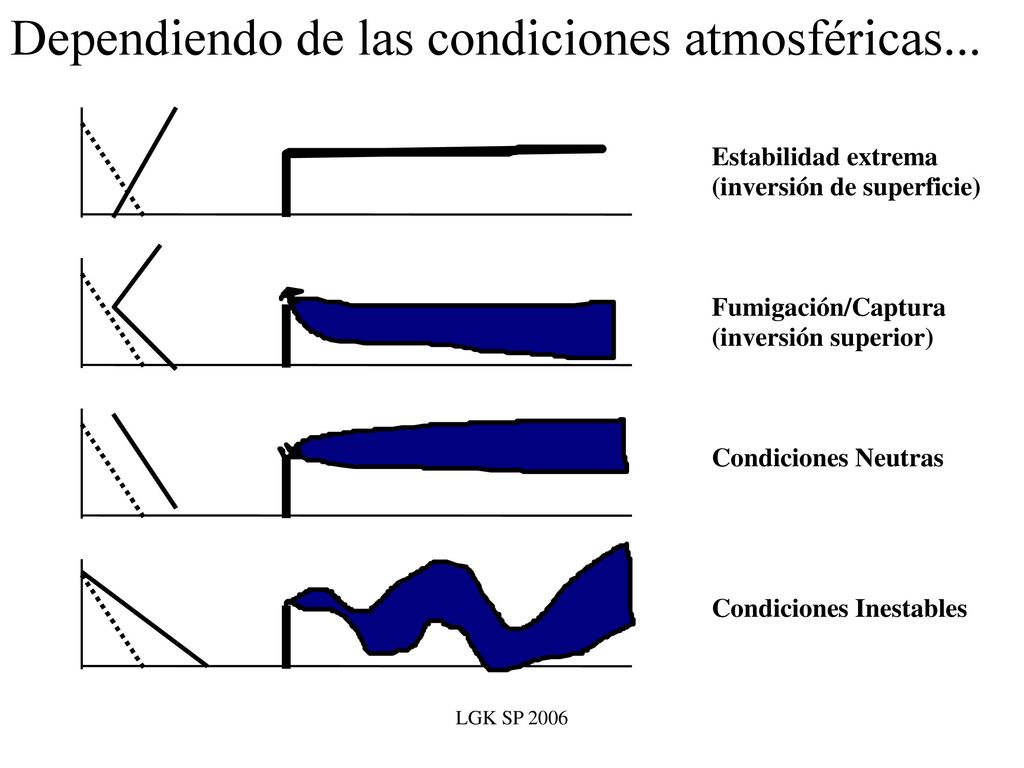

Dependiendo de las condiciones atmosféricas...
LGK SP 2006
32

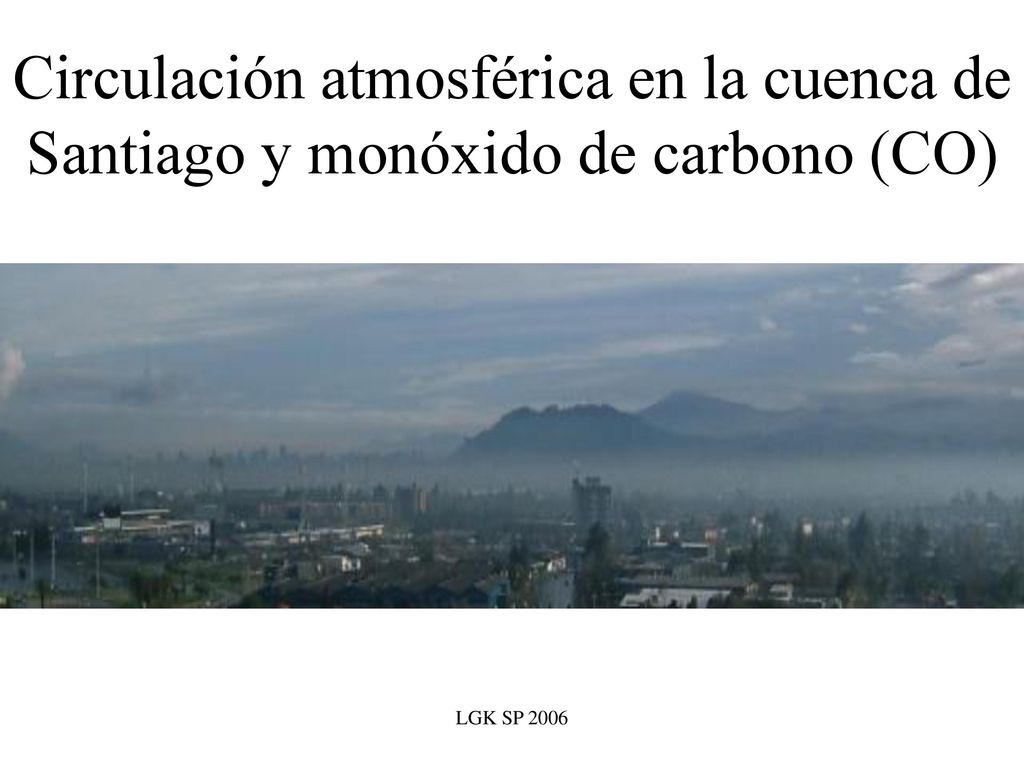

Circulación atmosférica en la cuenca de Santiago y monóxido de carbono (CO)
LGK SP 2006
33
Forzamiento sinóptico
LGK SP 2006
34

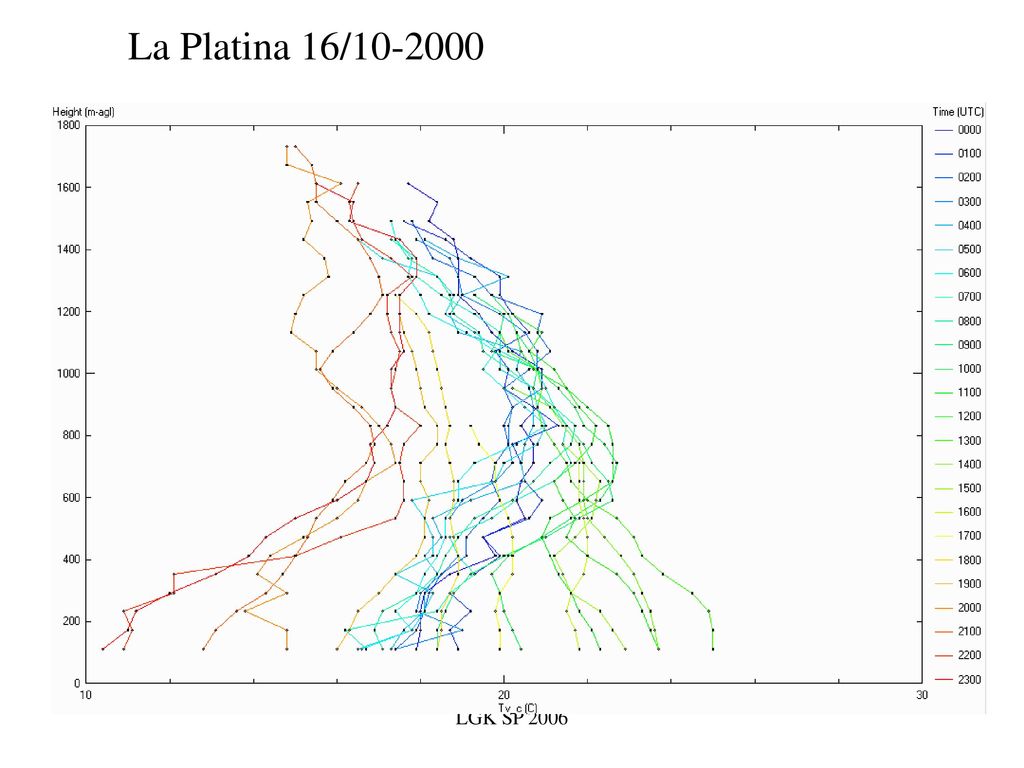

La Platina 16/ LGK SP 2006
35

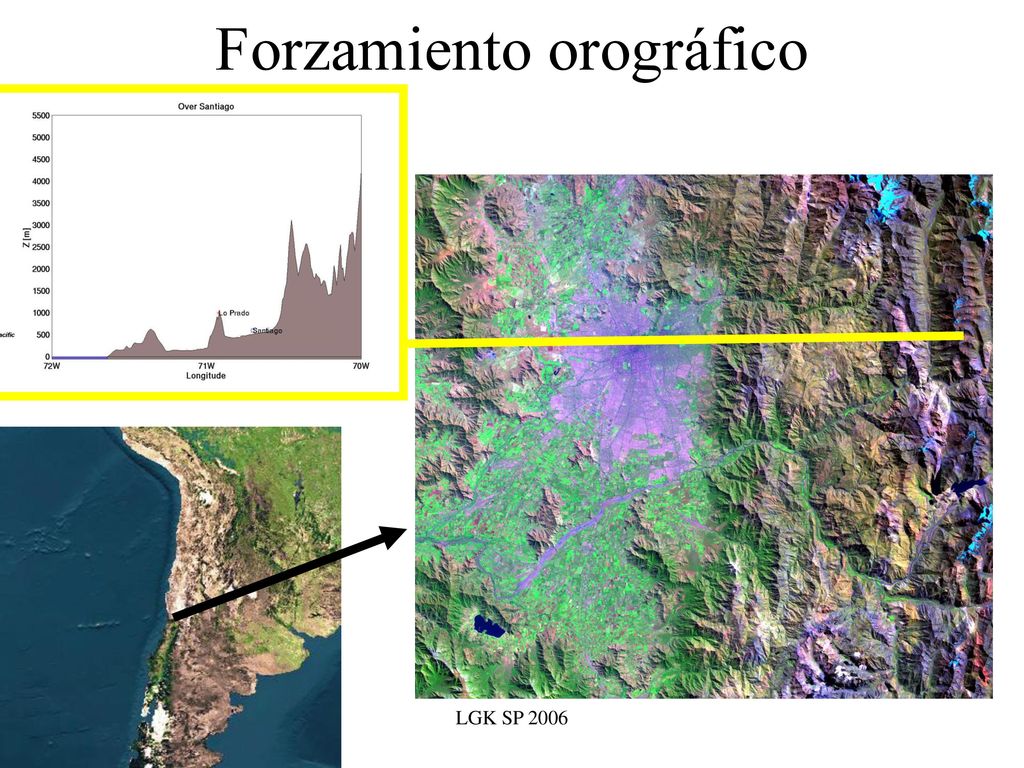

Forzamiento orográfico
LGK SP 2006
36

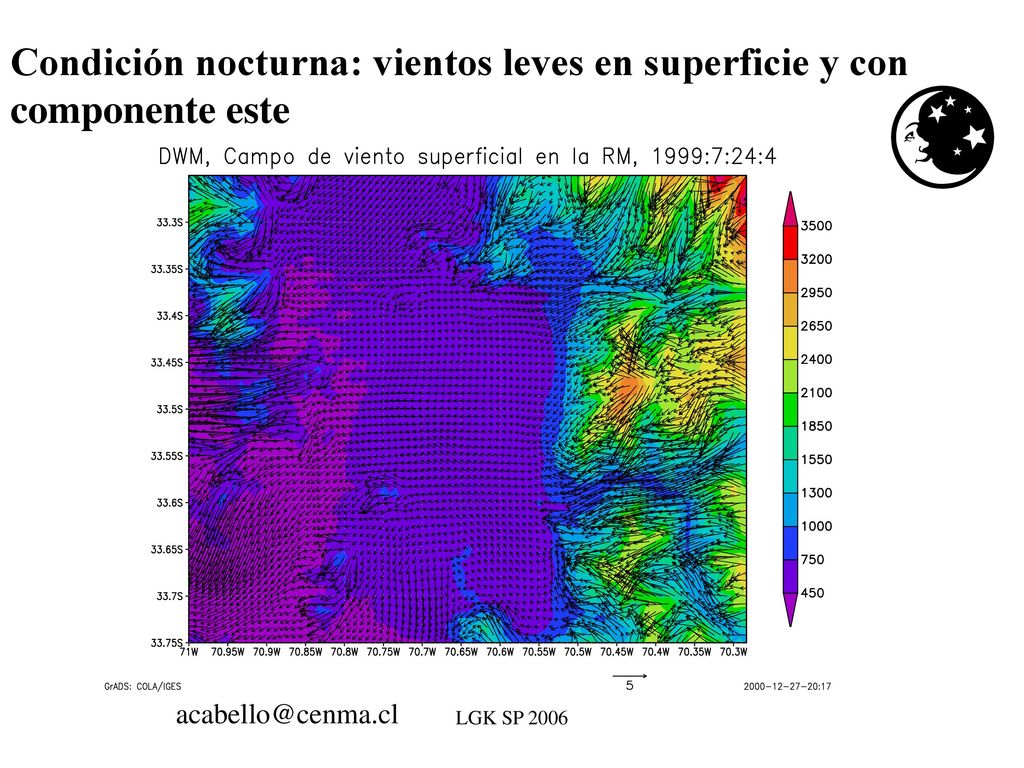

Condición nocturna: vientos leves en superficie y con componente este
LGK SP 2006
37

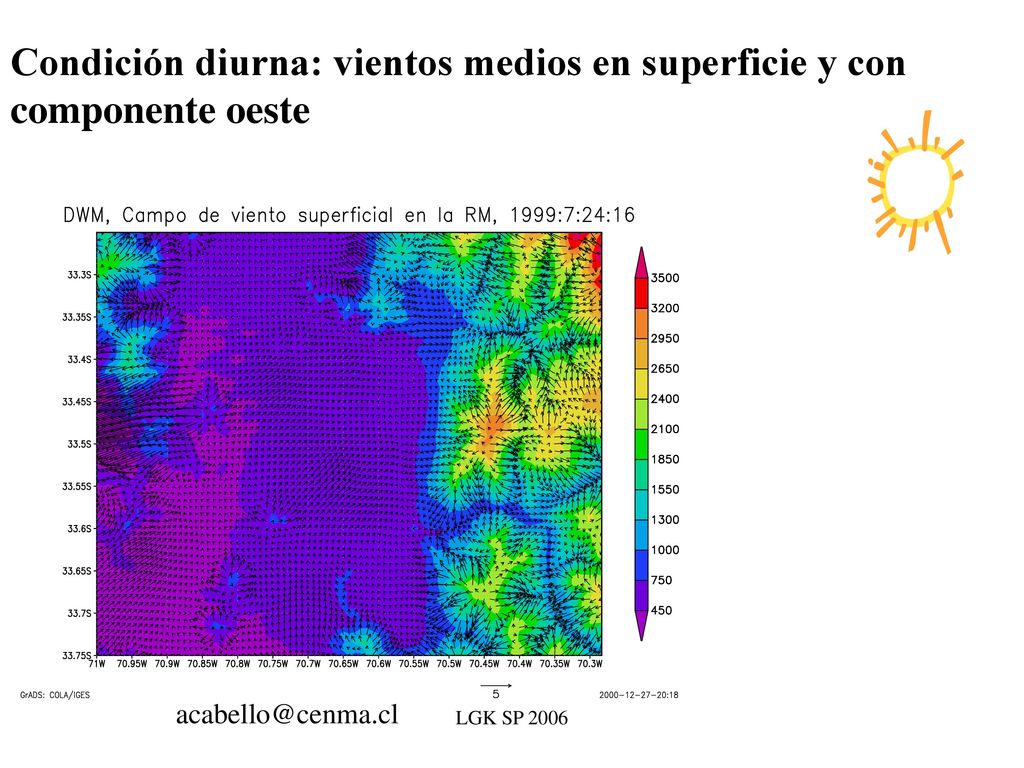

Condición diurna: vientos medios en superficie y con componente oeste
LGK SP 2006
38

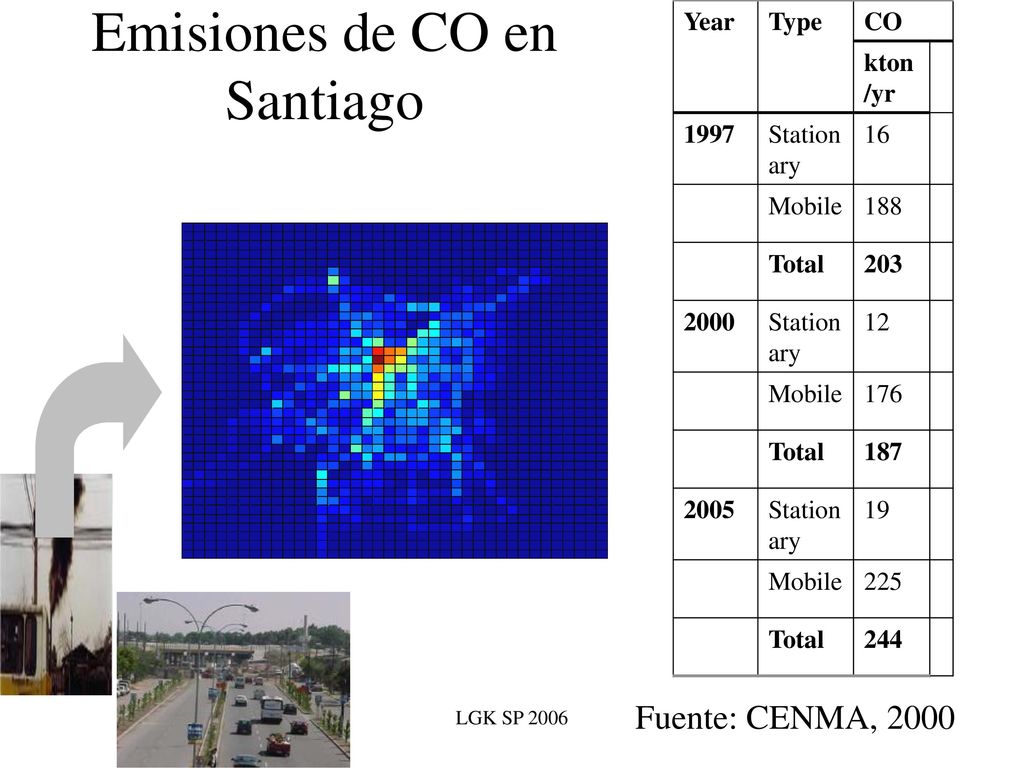

Emisiones de CO en Santiago
Year Type CO kton/yr 1997 Stationary 16 Mobile 188 Total 203 2000 12 176 187 2005 19 225 244 Fuente: CENMA, 2000 LGK SP 2006
39

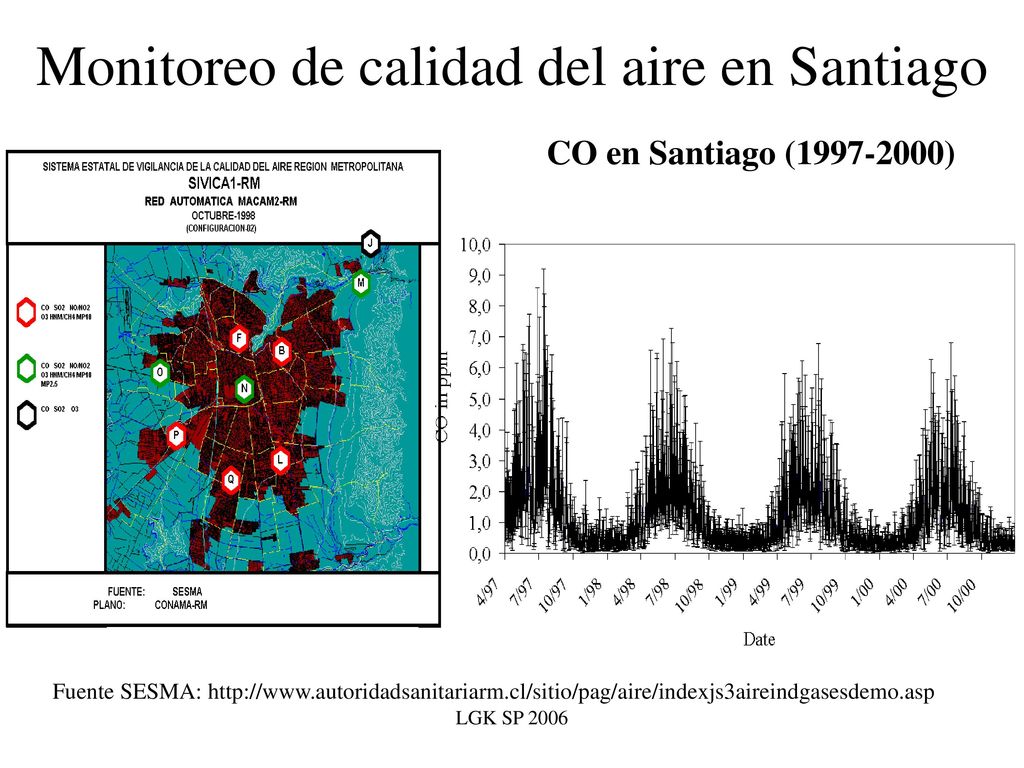

Monitoreo de calidad del aire en Santiago
CO en Santiago ( ) Fuente SESMA: LGK SP 2006
40

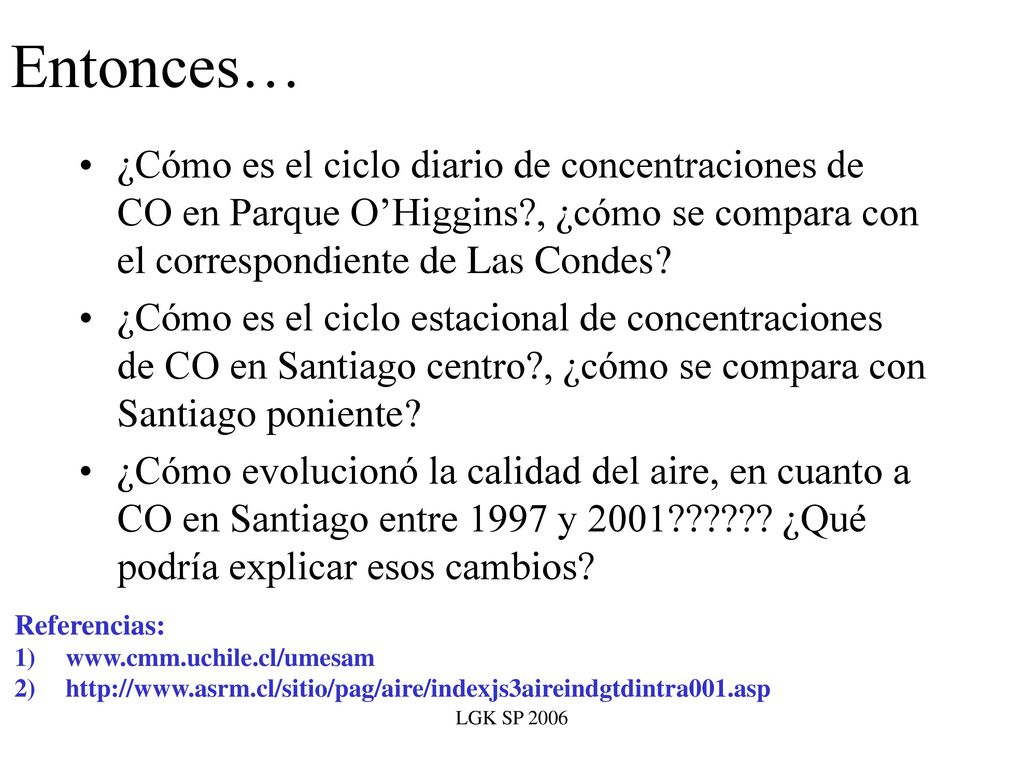

Entonces… ¿Cómo es el ciclo diario de concentraciones de CO en Parque O’Higgins?, ¿cómo se compara con el correspondiente de Las Condes? ¿Cómo es el ciclo estacional de concentraciones de CO en Santiago centro?, ¿cómo se compara con Santiago poniente? ¿Cómo evolucionó la calidad del aire, en cuanto a CO en Santiago entre 1997 y 2001?????? ¿Qué podría explicar esos cambios? Referencias: LGK SP 2006
