Rememoración Tipos de diagramas de fases Reacciones comunes

Presentación del tema: "Rememoración Tipos de diagramas de fases Reacciones comunes"— Transcripción de la presentación:

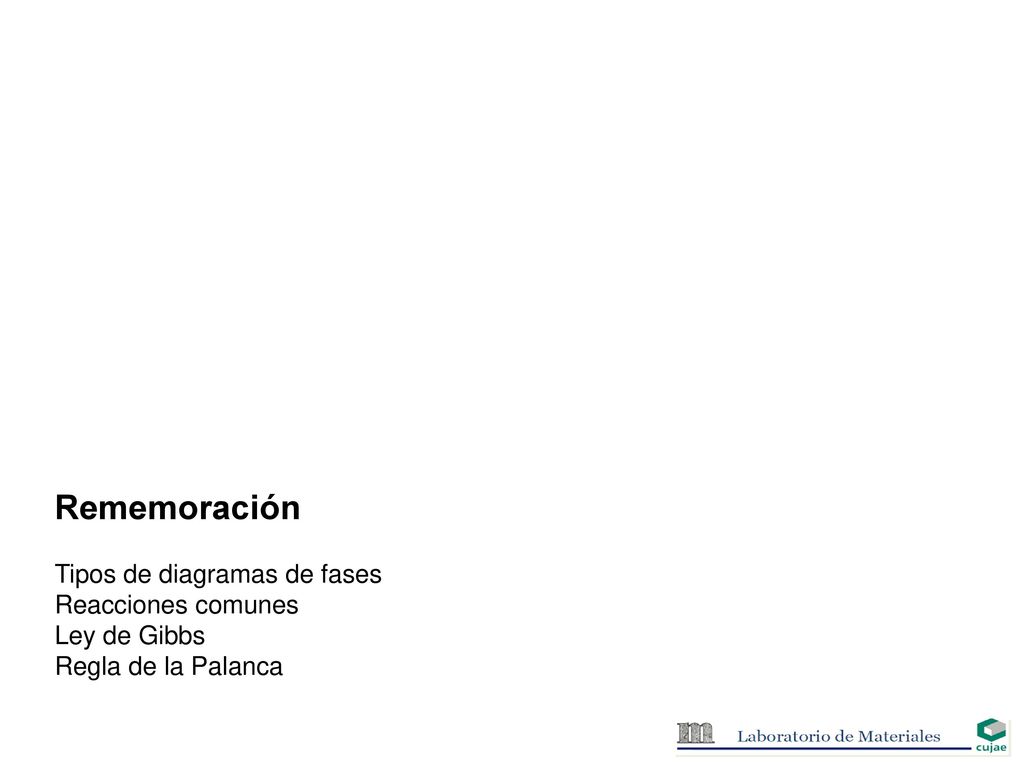

1 Rememoración Tipos de diagramas de fases Reacciones comunes
Ley de Gibbs Regla de la Palanca

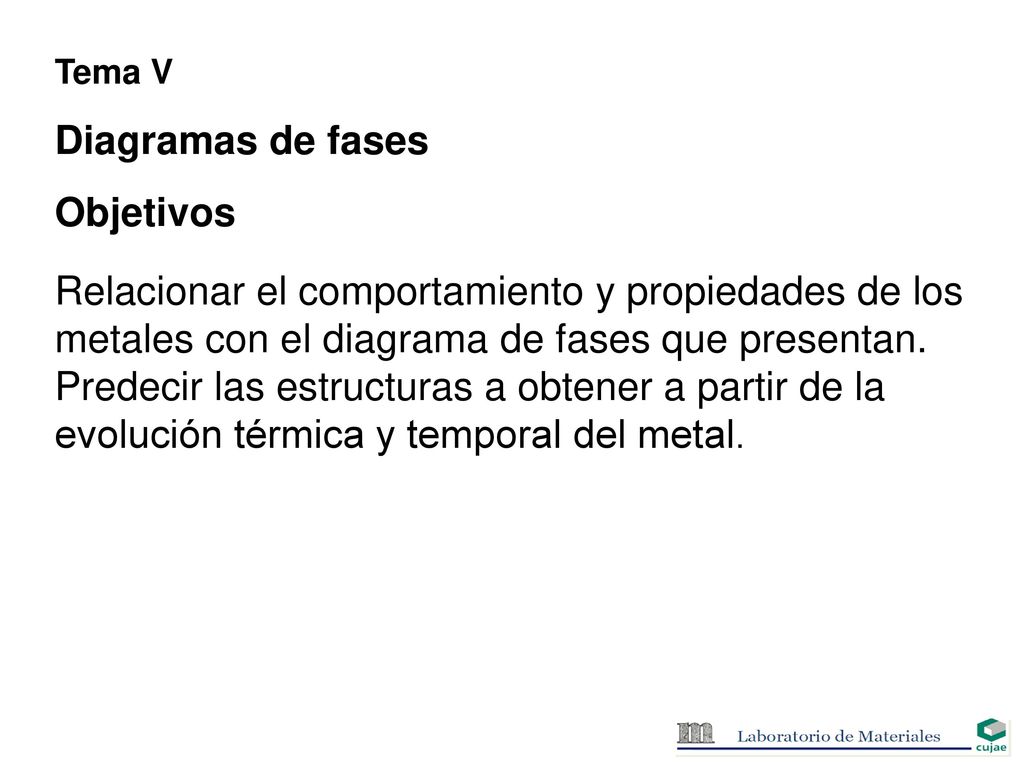

2 Diagramas de fases Objetivos
Tema V Diagramas de fases Objetivos Relacionar el comportamiento y propiedades de los metales con el diagrama de fases que presentan. Predecir las estructuras a obtener a partir de la evolución térmica y temporal del metal.

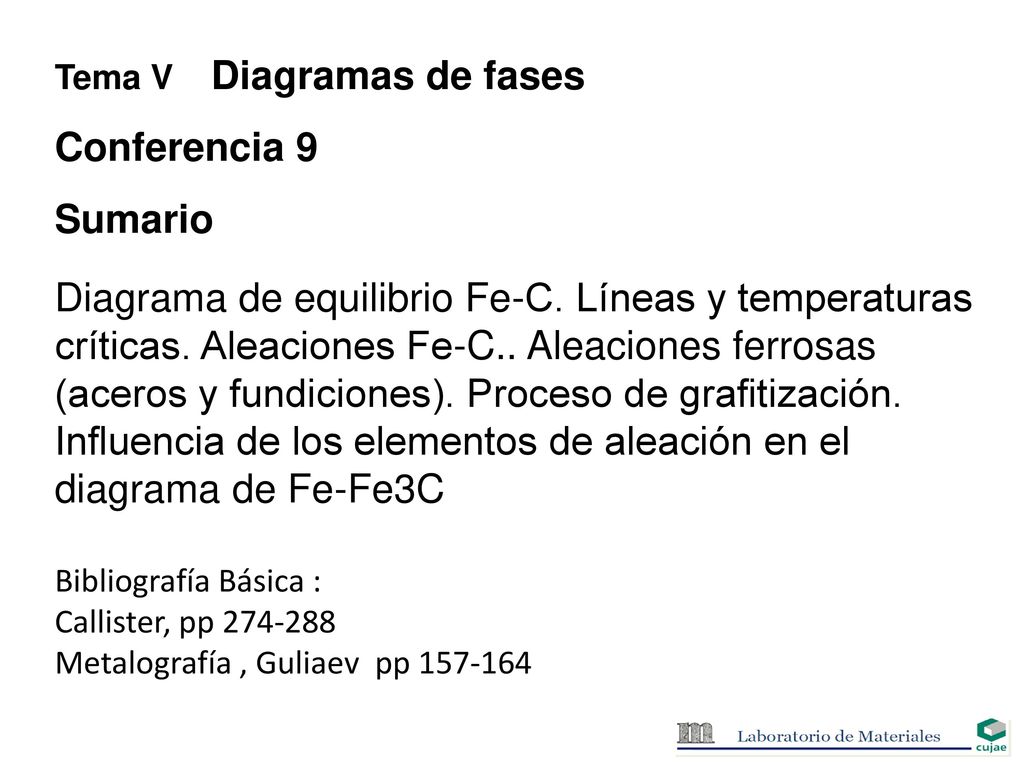

3 Tema V Diagramas de fases
Conferencia 9 Sumario Diagrama de equilibrio Fe-C. Líneas y temperaturas críticas. Aleaciones Fe-C.. Aleaciones ferrosas (aceros y fundiciones). Proceso de grafitización. Influencia de los elementos de aleación en el diagrama de Fe-Fe3C Bibliografía Básica : Callister, pp Metalografía , Guliaev pp

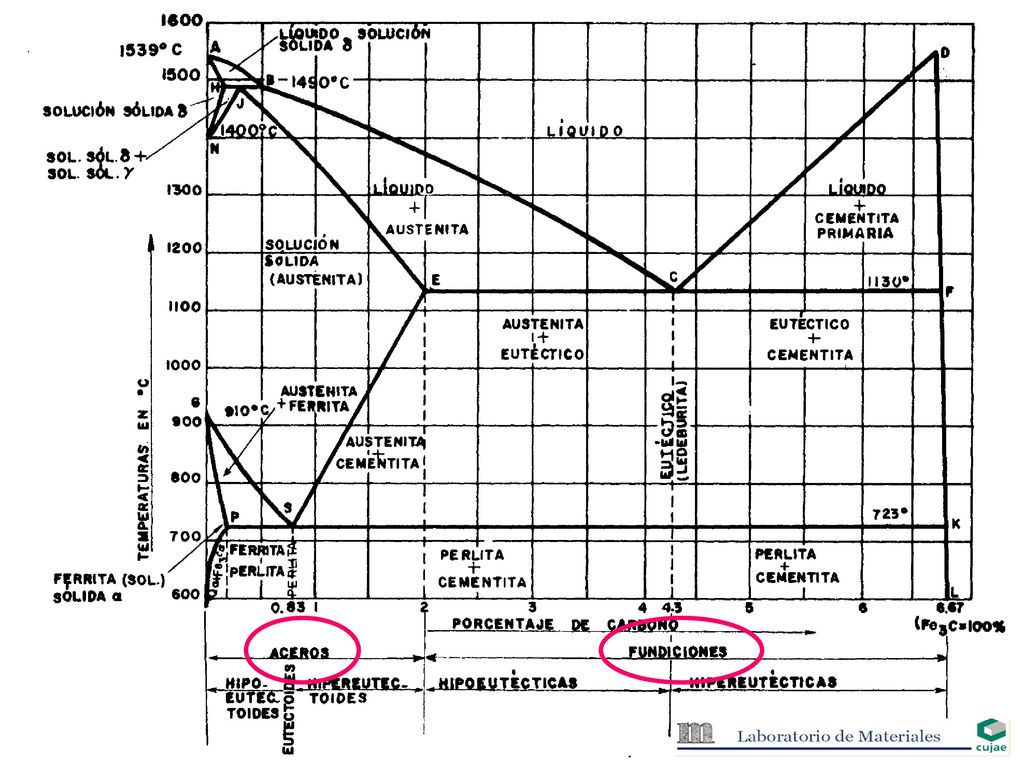

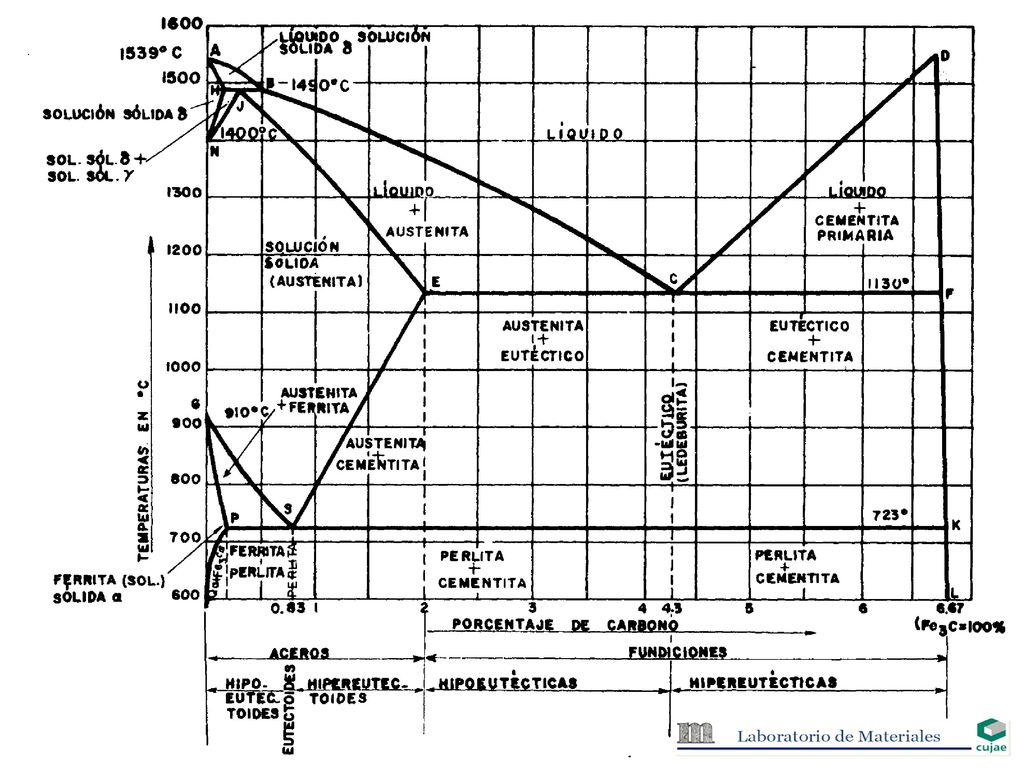

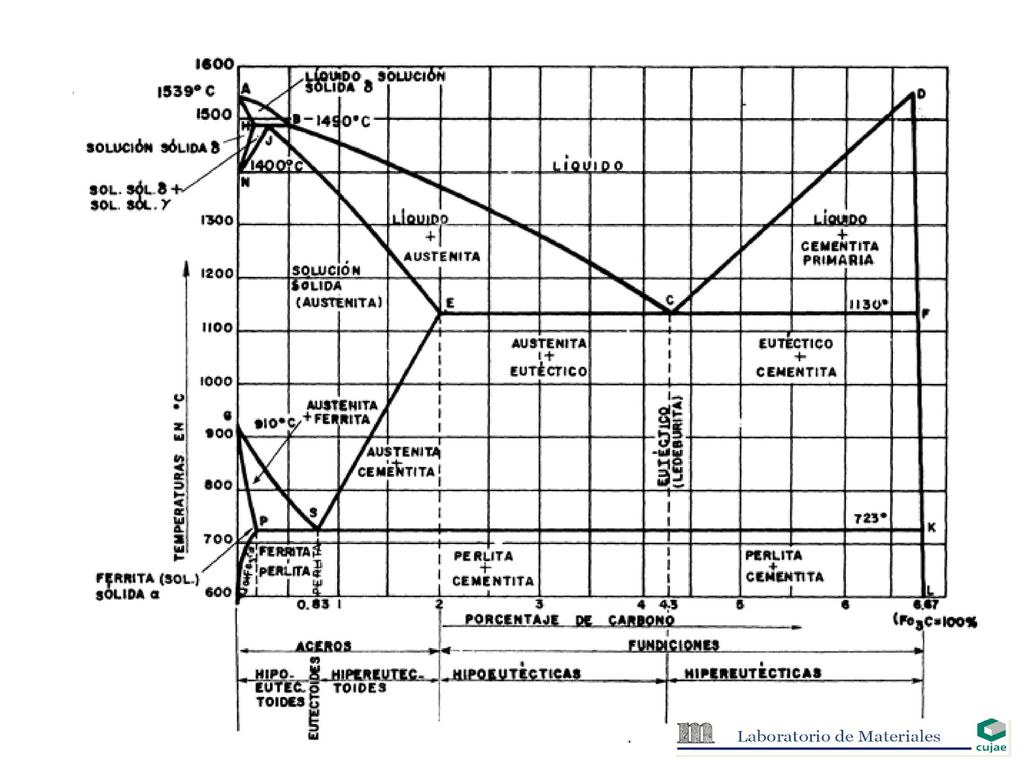

4 Diagrama Fe-C

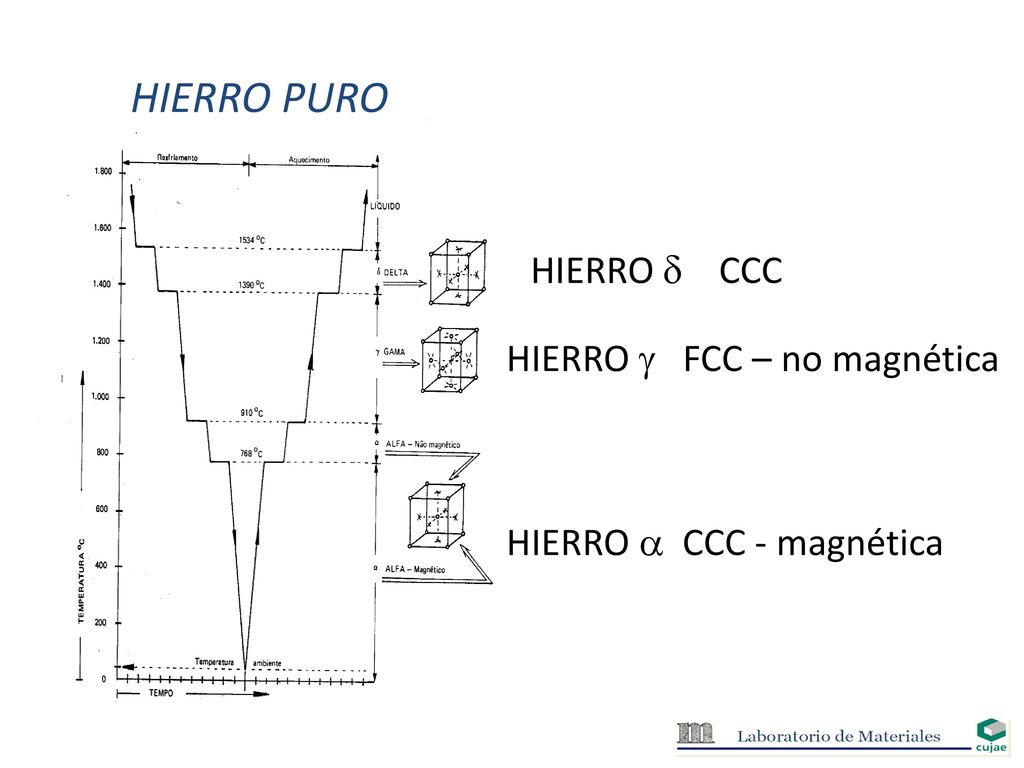

5 HIERRO PURO HIERRO  CCC HIERRO  FCC – no magnética
HIERRO  CCC - magnética

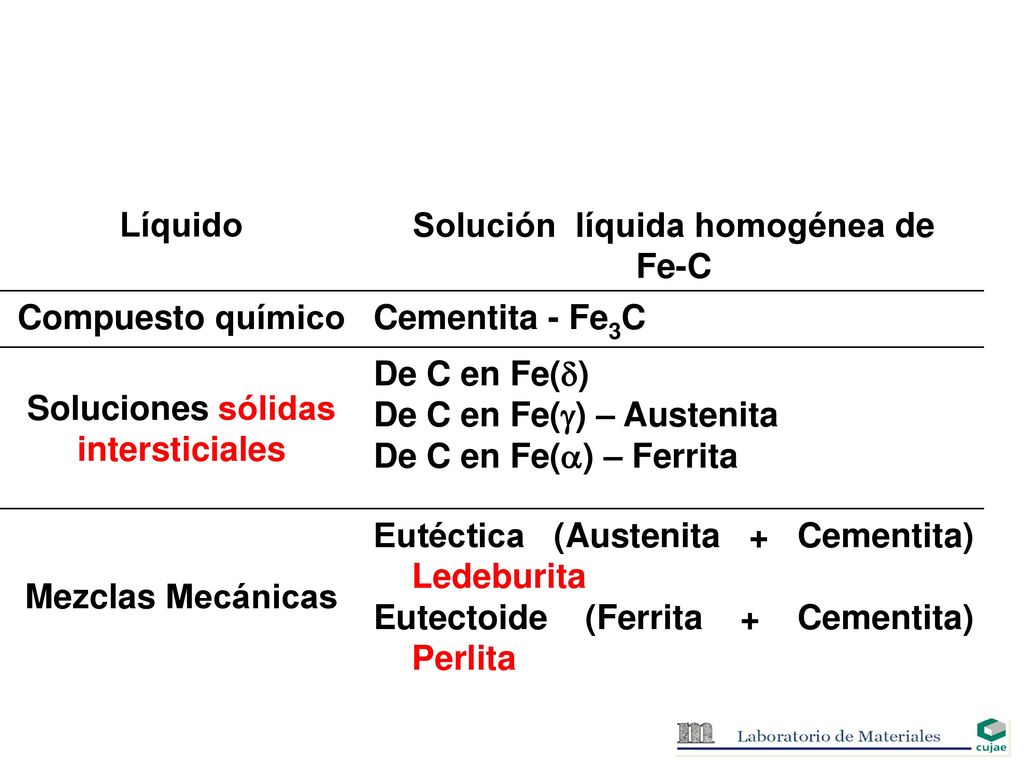

6 Solución líquida homogénea de
Líquido Solución líquida homogénea de Fe-C Compuesto químico Cementita - Fe3C Soluciones sólidas intersticiales De C en Fe() De C en Fe() – Austenita De C en Fe() – Ferrita Mezclas Mecánicas Eutéctica (Austenita + Cementita) Ledeburita Eutectoide (Ferrita + Cementita) Perlita

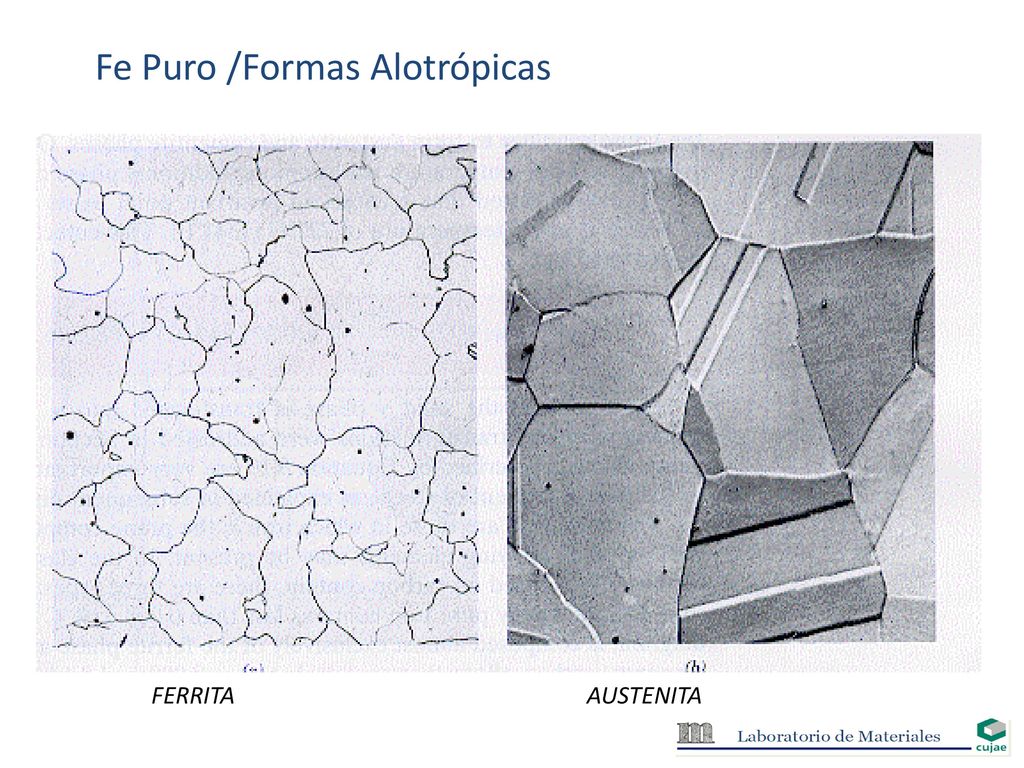

7 Fe Puro /Formas Alotrópicas
FERRITA AUSTENITA

8

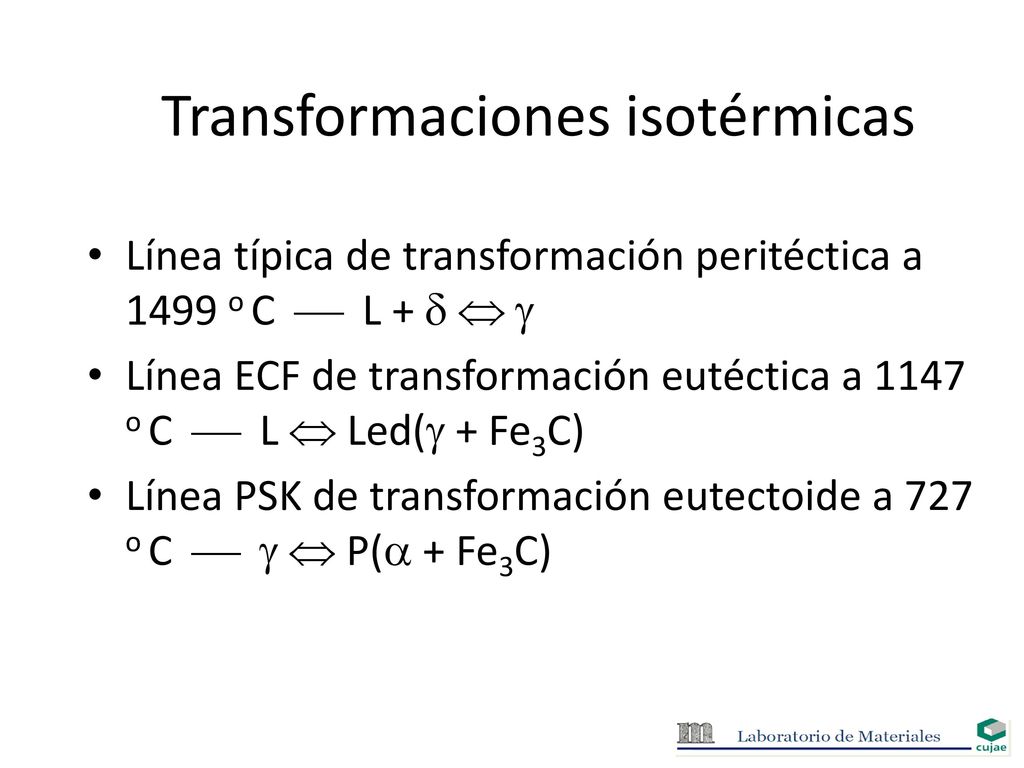

9 Transformaciones isotérmicas
Línea típica de transformación peritéctica a 1499 o C  L +    Línea ECF de transformación eutéctica a 1147 o C  L  Led( + Fe3C) Línea PSK de transformación eutectoide a 727 o C    P( + Fe3C)

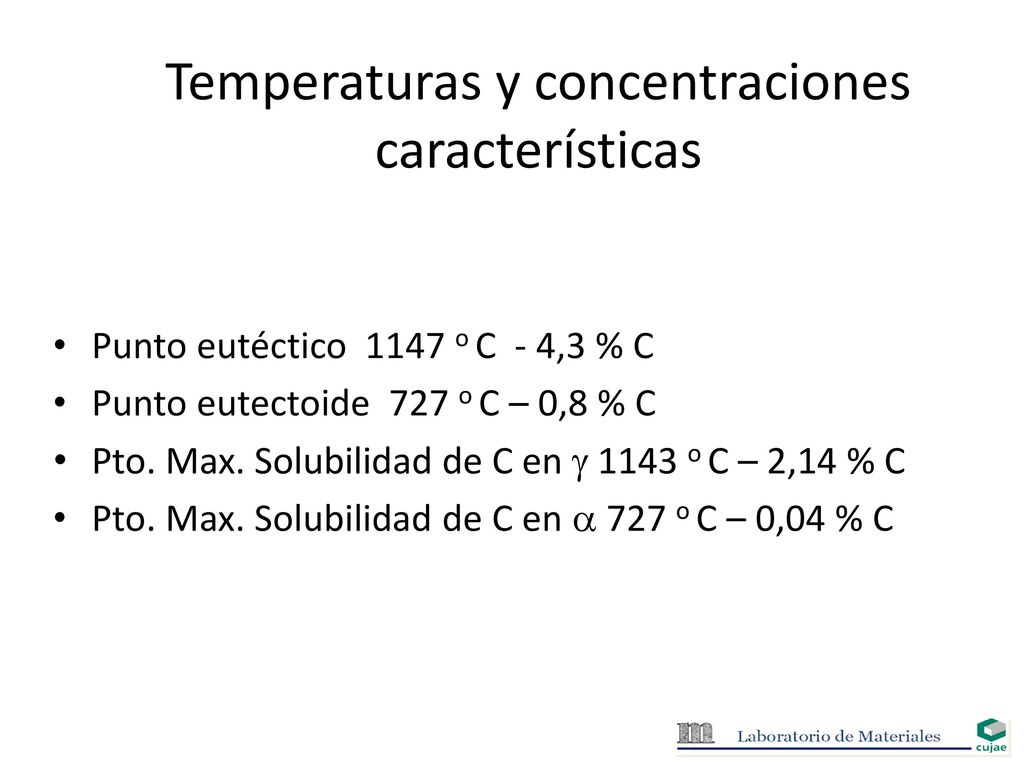

10 Temperaturas y concentraciones características
Punto eutéctico o C - 4,3 % C Punto eutectoide 727 o C – 0,8 % C Pto. Max. Solubilidad de C en g 1143 o C – 2,14 % C Pto. Max. Solubilidad de C en a 727 o C – 0,04 % C

11

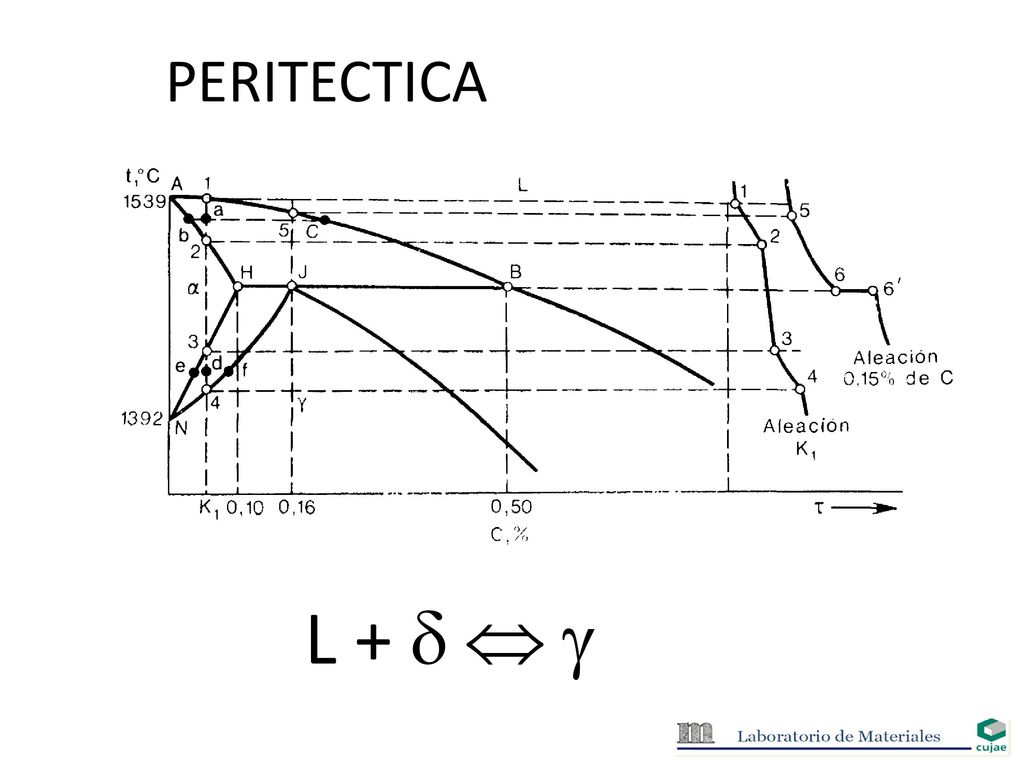

12 PERITECTICA L +   

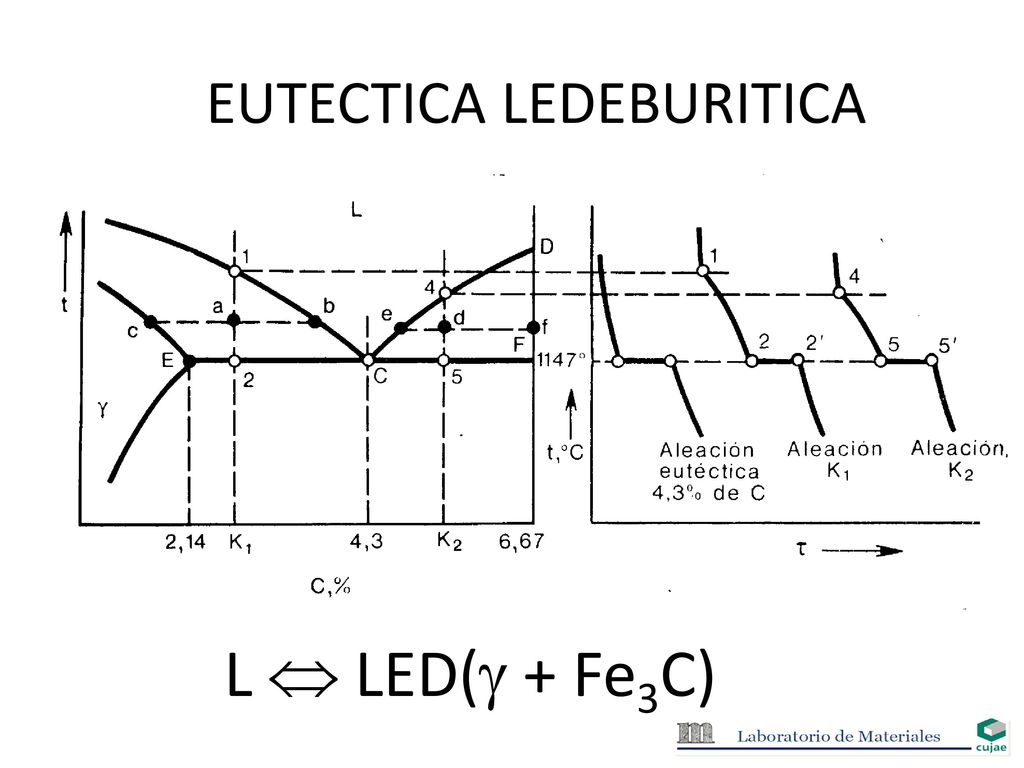

13 EUTECTICA LEDEBURITICA
L  LED( + Fe3C)

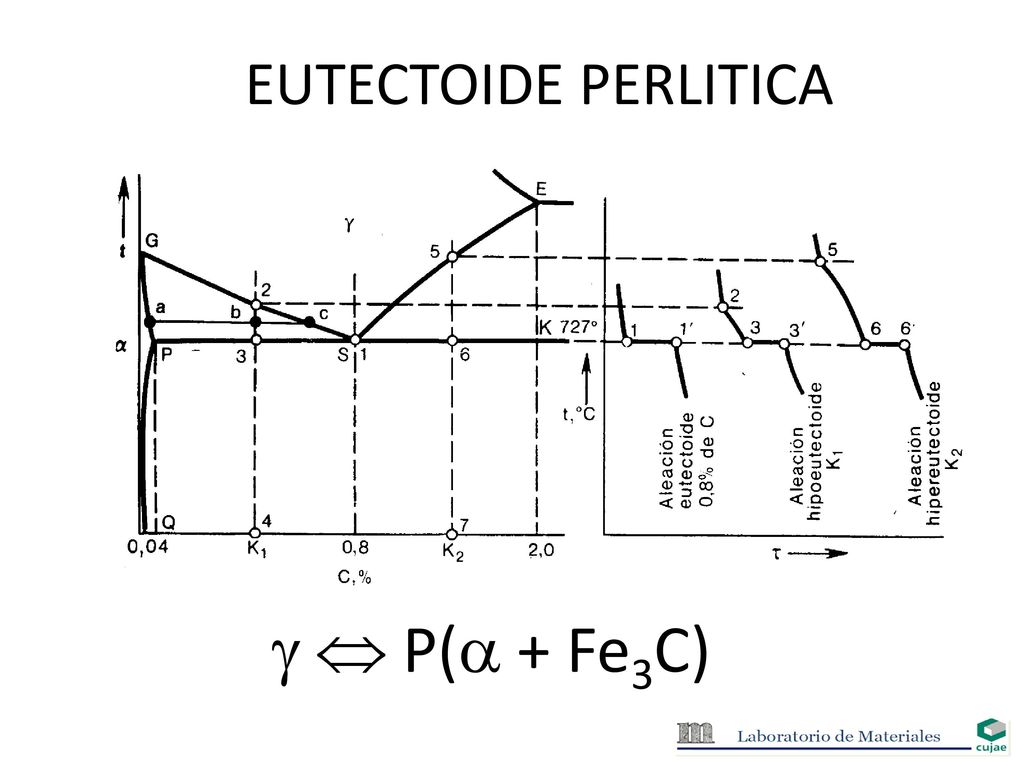

14 EUTECTOIDE PERLITICA   P( + Fe3C)

15

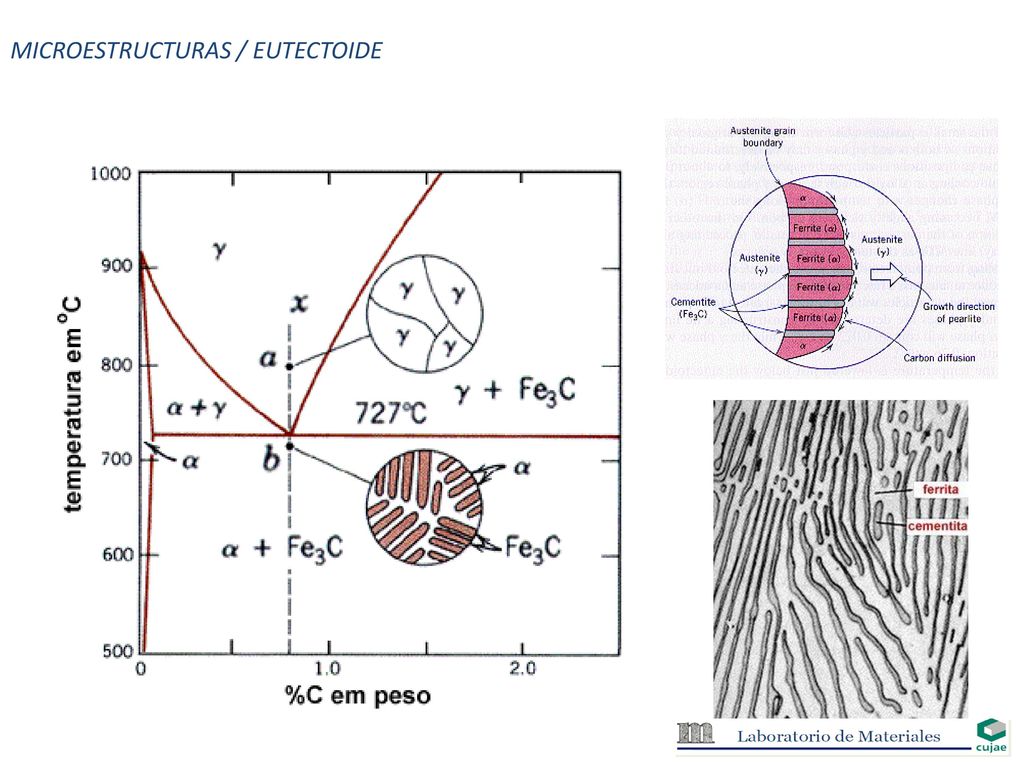

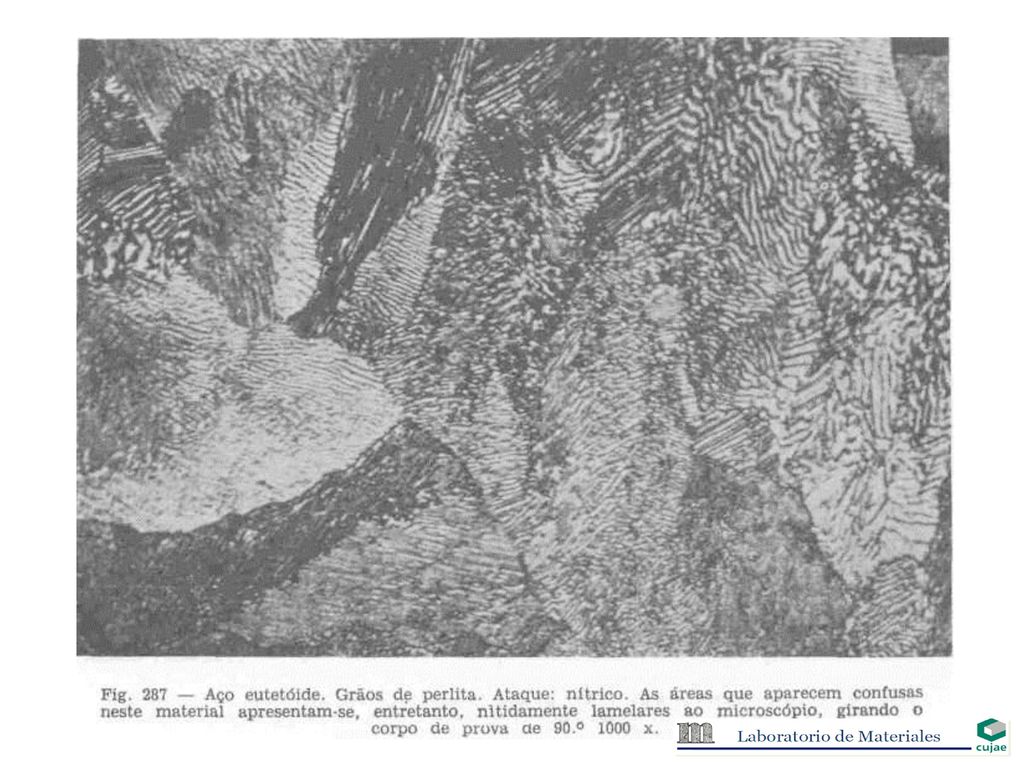

16 MICROESTRUCTURAS / EUTECTOIDE

17

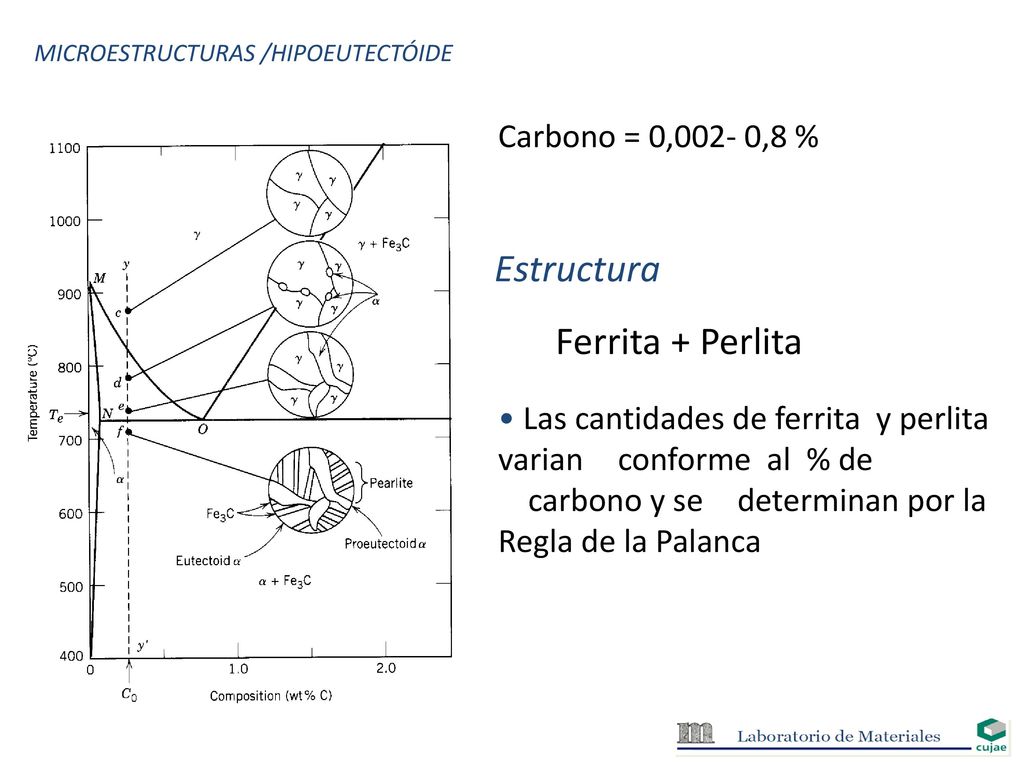

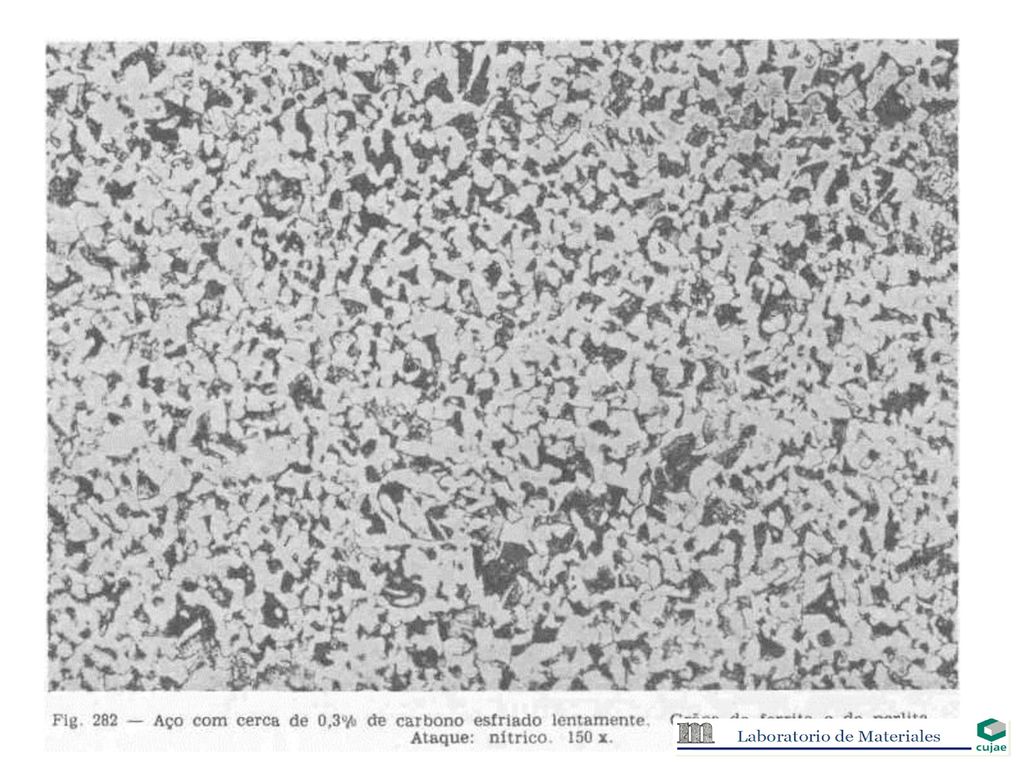

18 Estructura Ferrita + Perlita Carbono = 0,002- 0,8 %
MICROESTRUCTURAS /HIPOEUTECTÓIDE Carbono = 0,002- 0,8 % Estructura Ferrita + Perlita Las cantidades de ferrita y perlita varian conforme al % de carbono y se determinan por la Regla de la Palanca

19

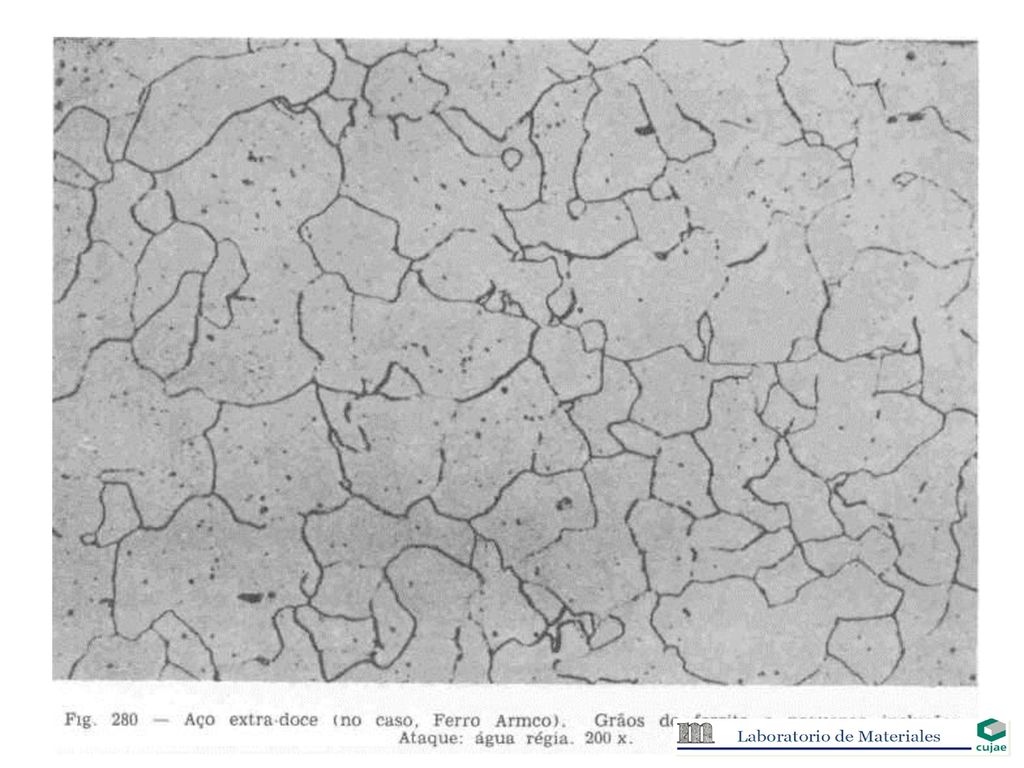

20

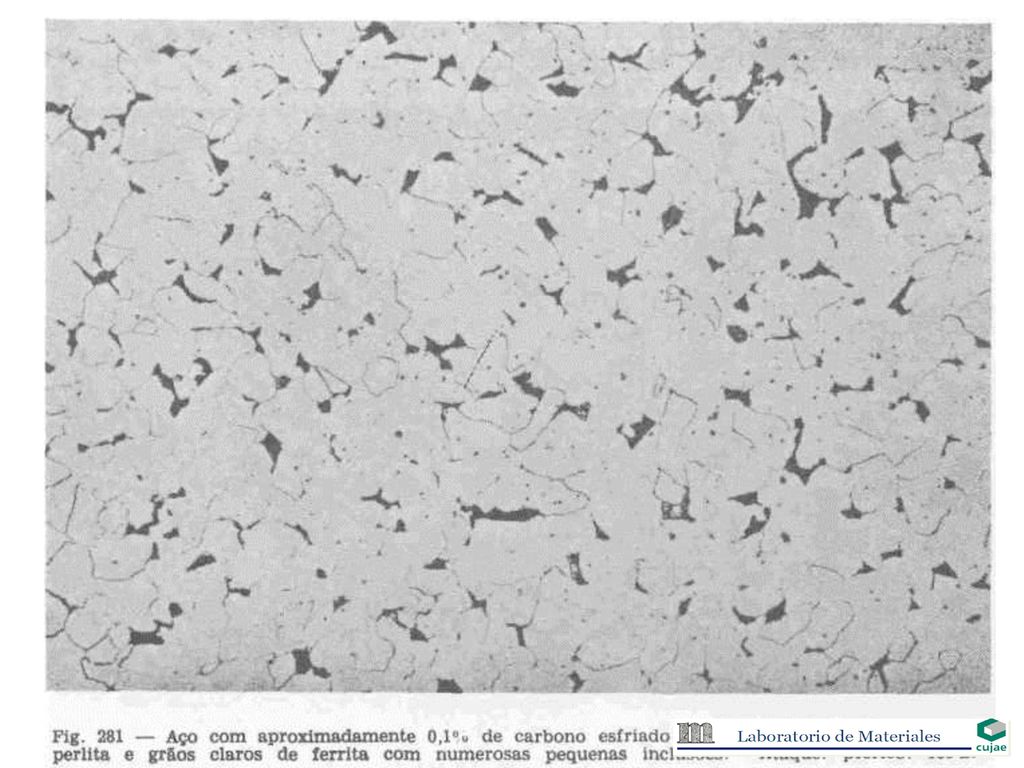

21

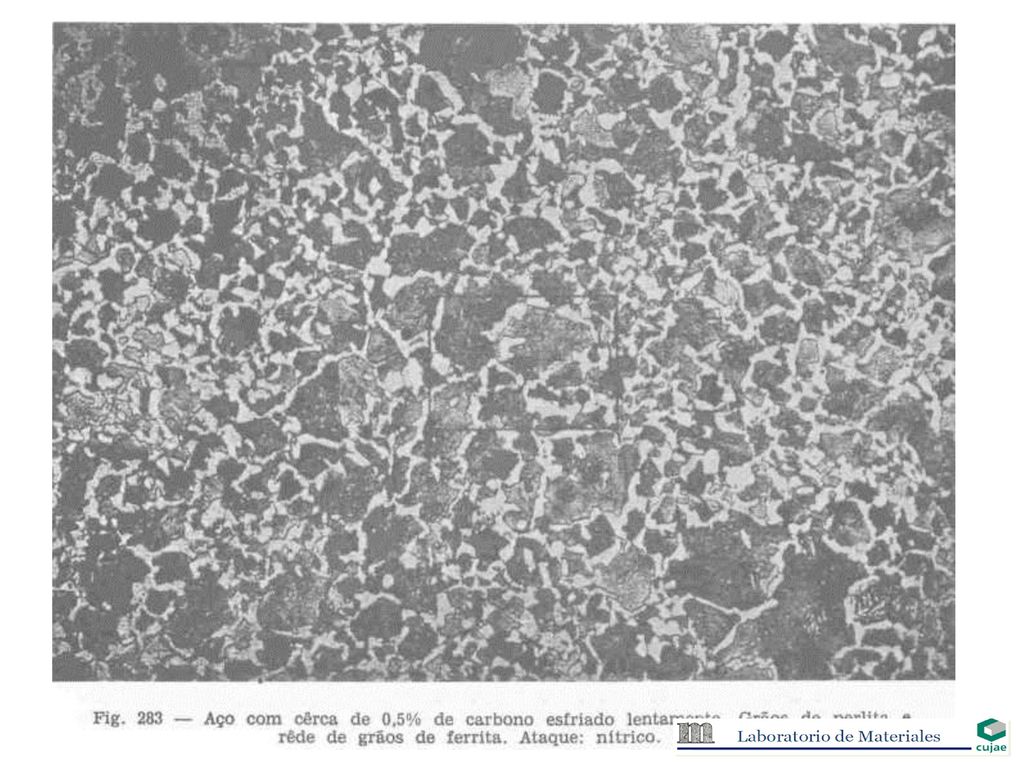

22

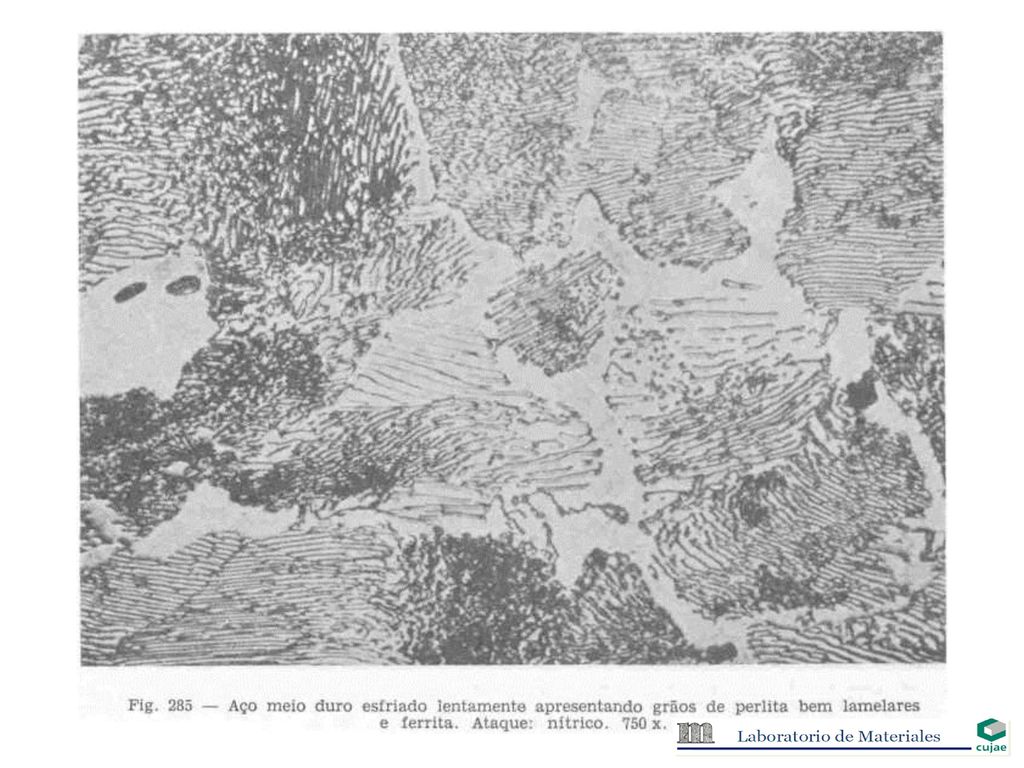

23

24

25 Continuará….
