1 Ministerio De Educación Instituto Profesional y Técnico de Veraguas
Trabajo de: Taller Vl Circuito Electrónico Proyecto: Fuente de Alimentación de 1.5 a 25 V. Nombre: Jean Bordón Grado: Xl°B Profesor: Andrés Sam Fecha de Entrega:

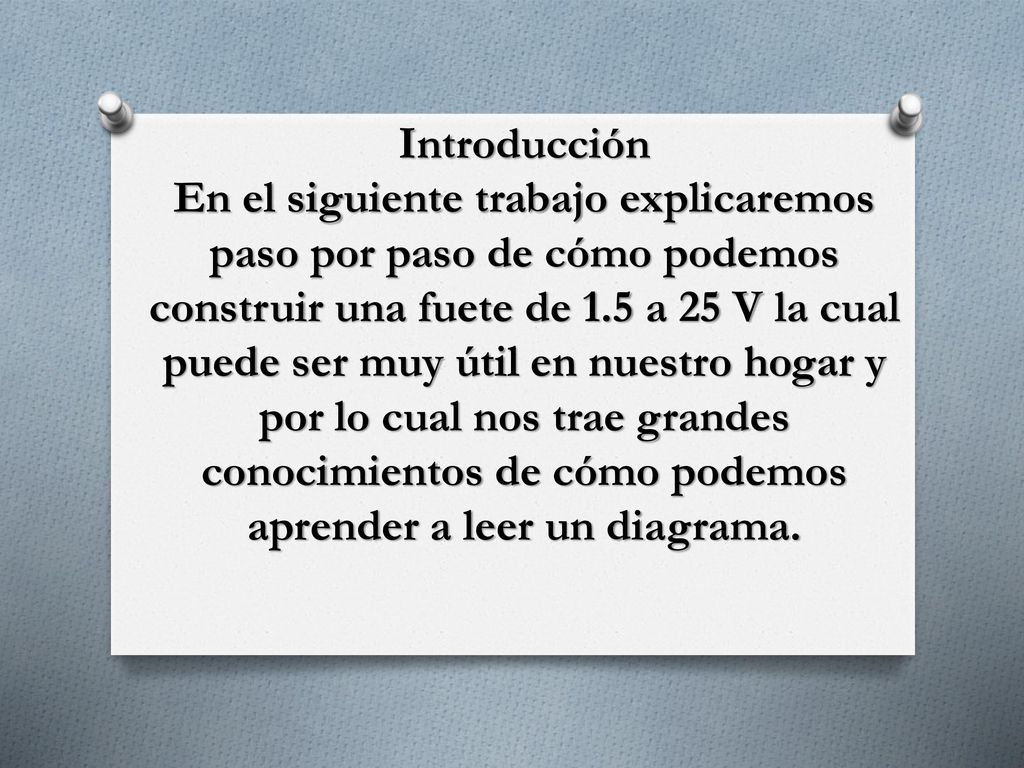

2 Introducción En el siguiente trabajo explicaremos paso por paso de cómo podemos construir una fuete de 1.5 a 25 V la cual puede ser muy útil en nuestro hogar y por lo cual nos trae grandes conocimientos de cómo podemos aprender a leer un diagrama.

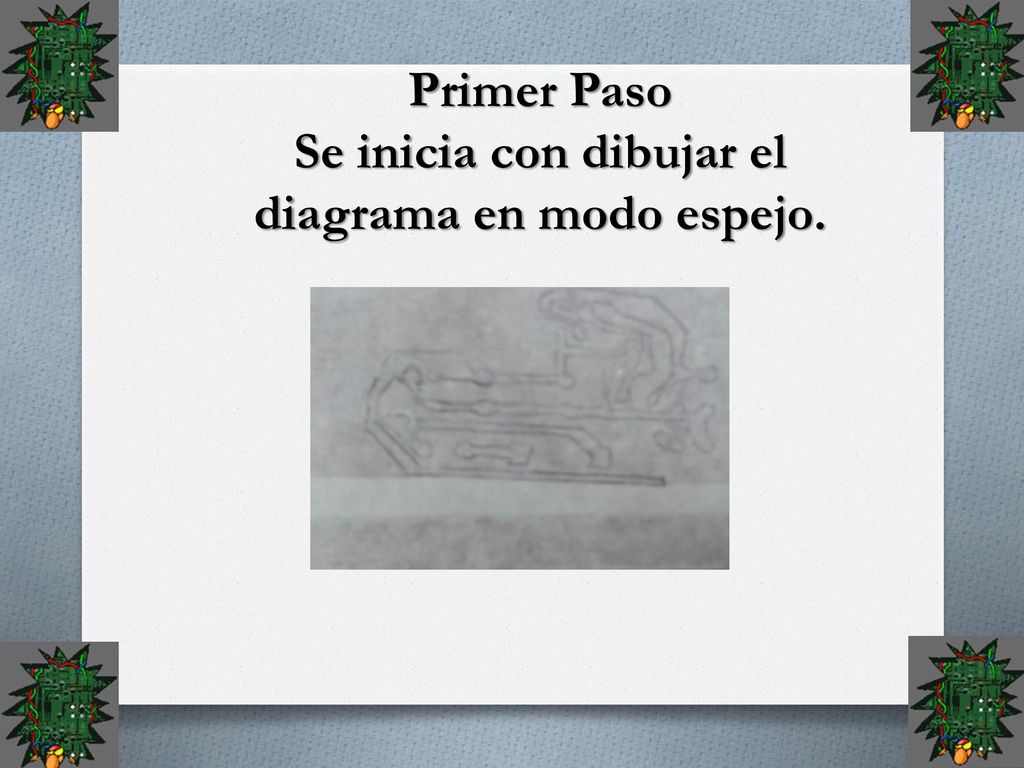

3 Primer Paso Se inicia con dibujar el diagrama en modo espejo.

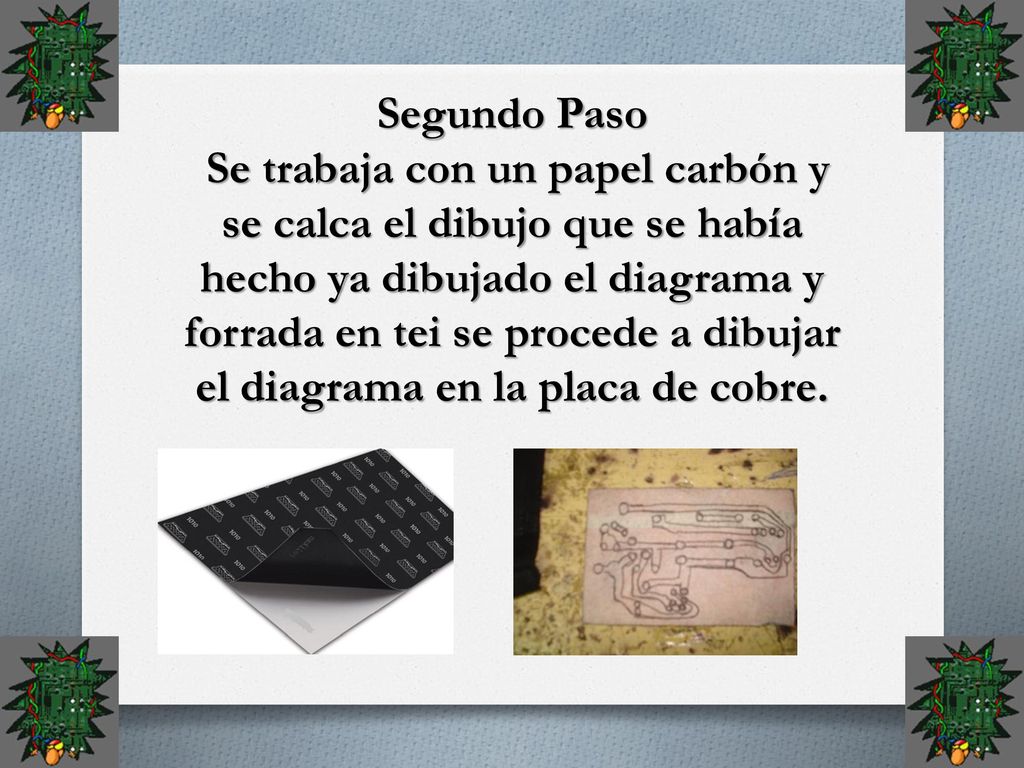

4 Segundo Paso Se trabaja con un papel carbón y se calca el dibujo que se había hecho ya dibujado el diagrama y forrada en tei se procede a dibujar el diagrama en la placa de cobre.

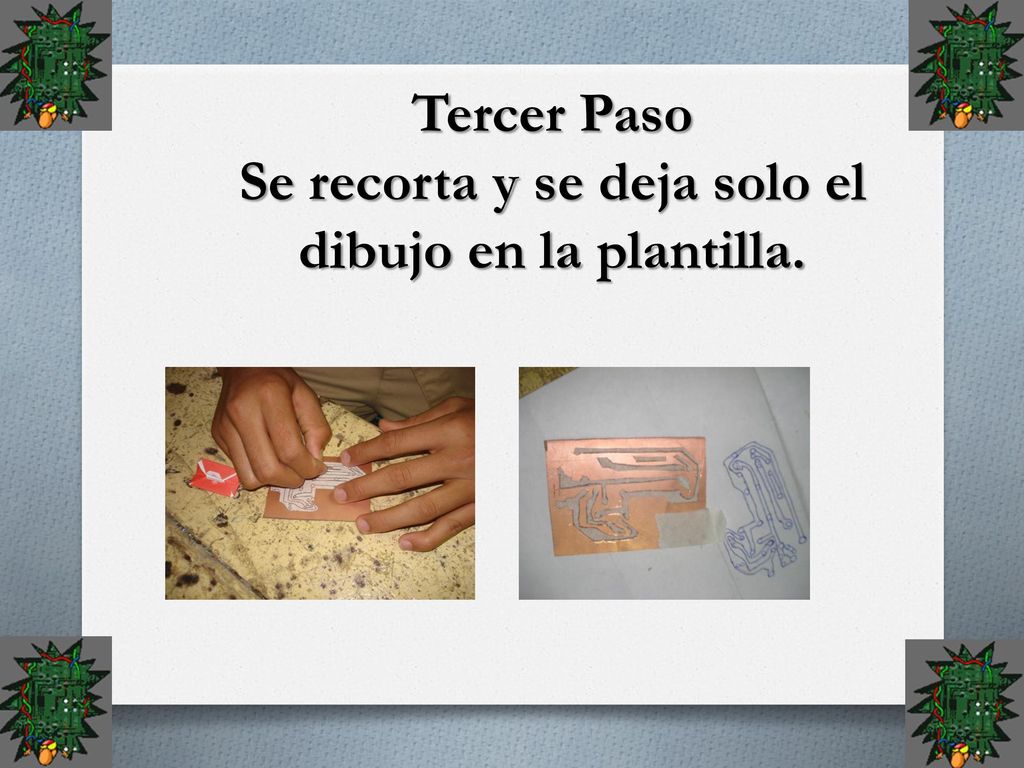

5 Tercer Paso Se recorta y se deja solo el dibujo en la plantilla.

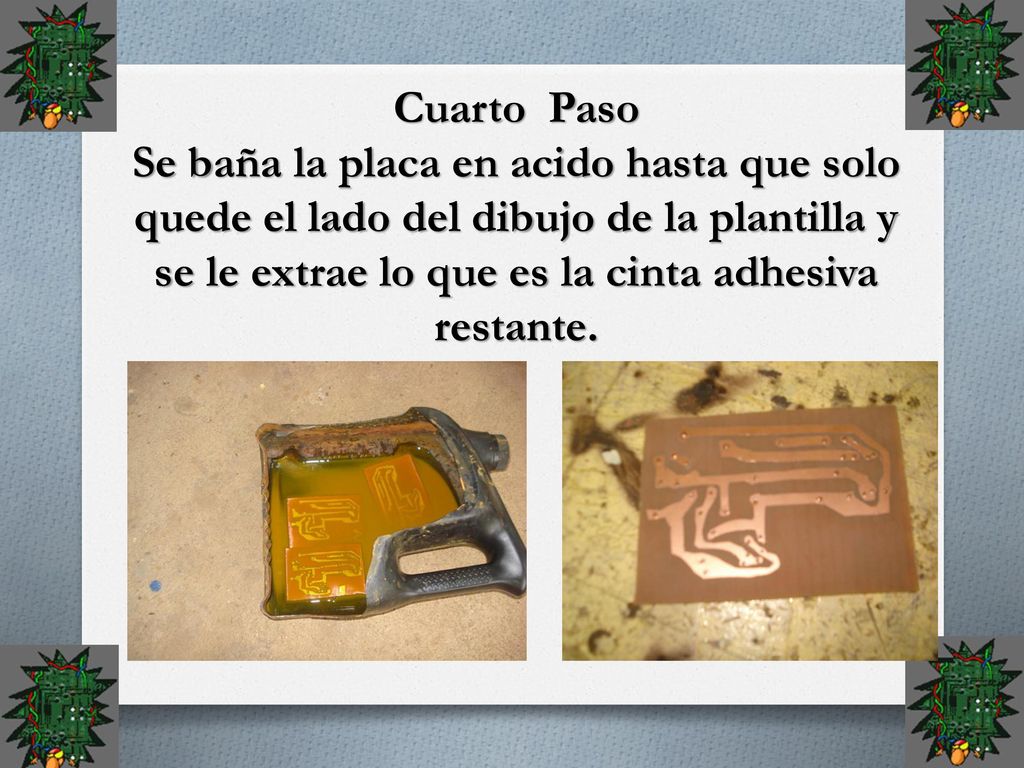

6 Cuarto Paso Se baña la placa en acido hasta que solo quede el lado del dibujo de la plantilla y se le extrae lo que es la cinta adhesiva restante.

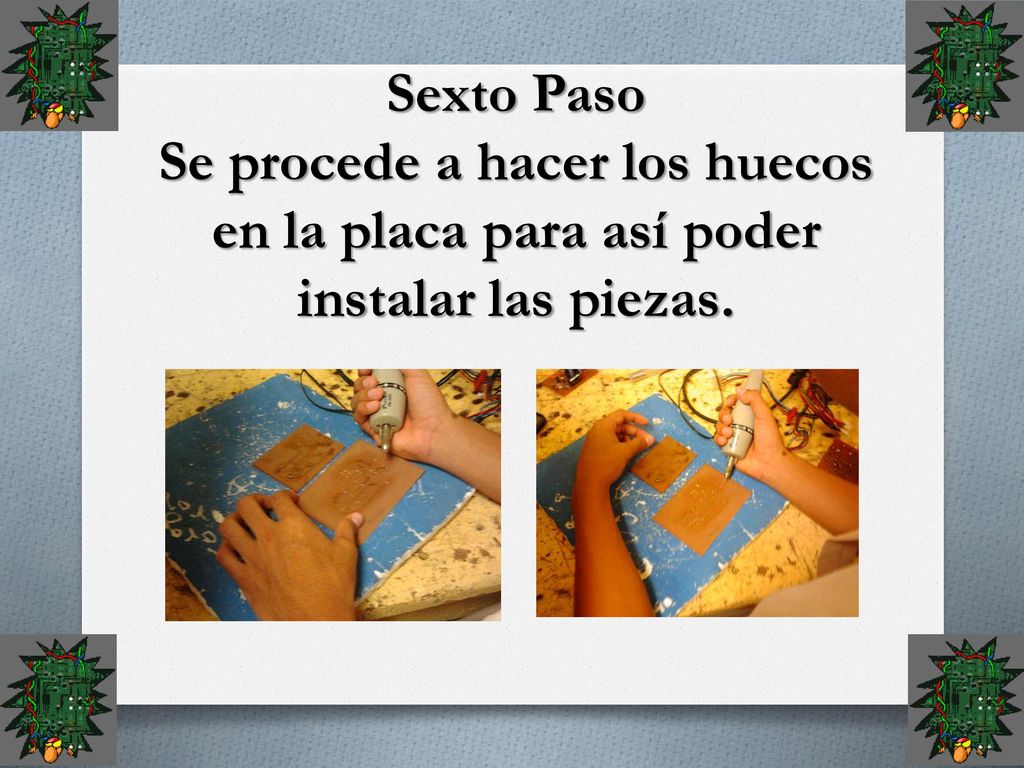

7 Sexto Paso Se procede a hacer los huecos en la placa para así poder instalar las piezas.

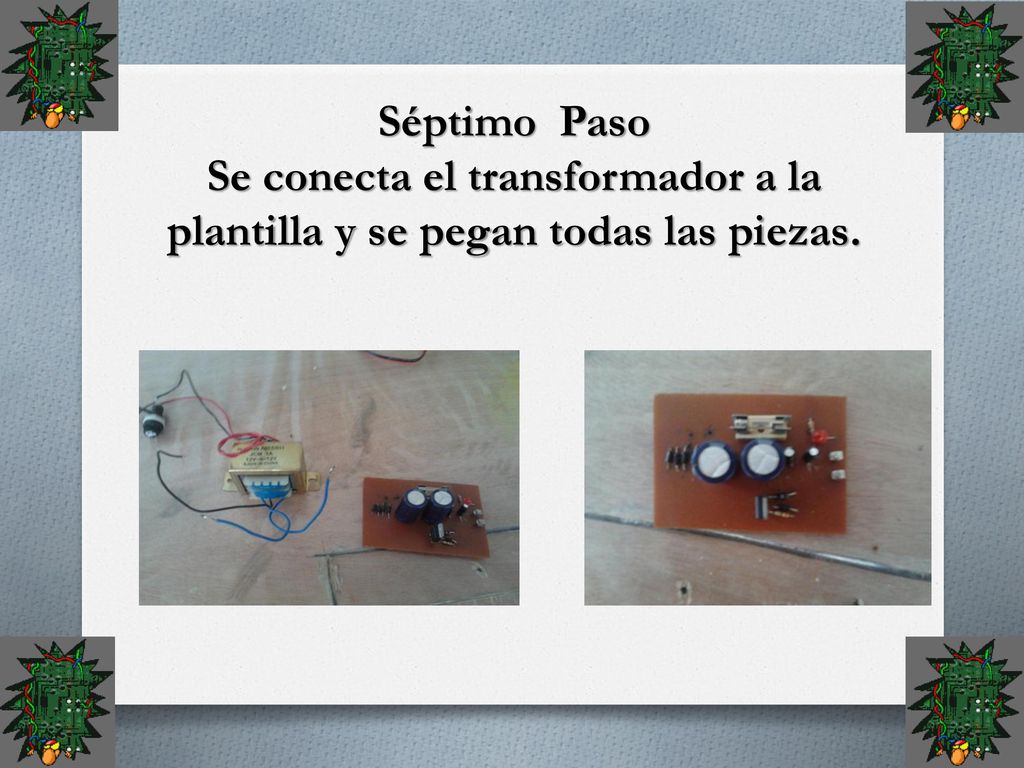

8 Séptimo Paso Se conecta el transformador a la plantilla y se pegan todas las piezas.

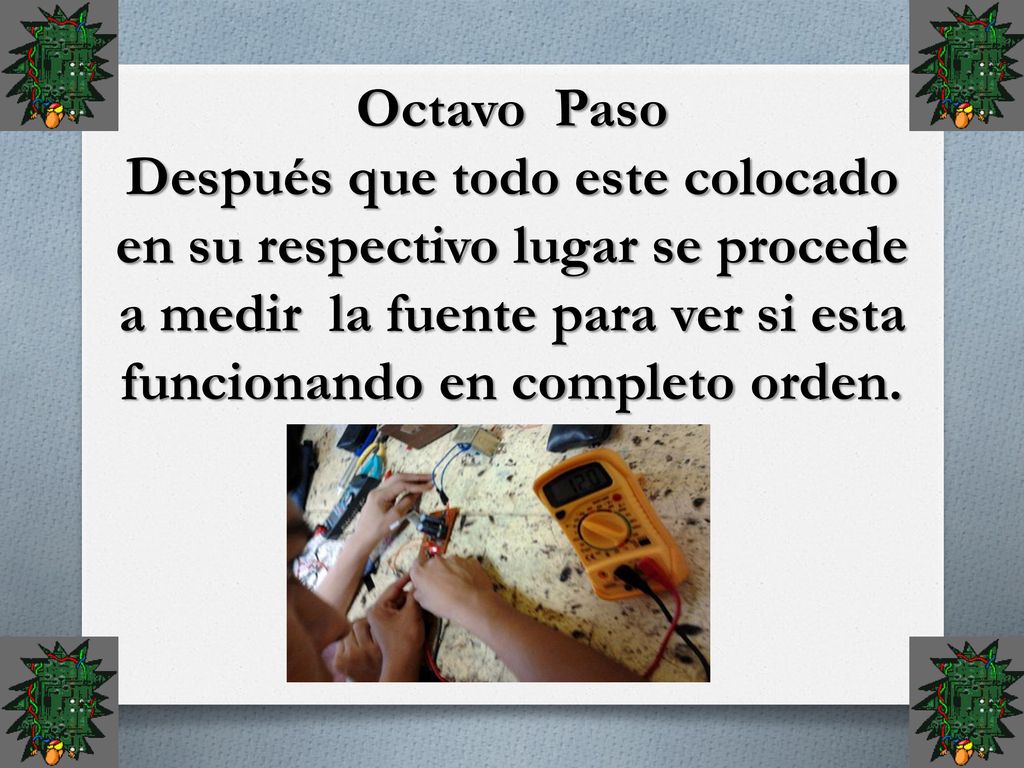

9 Octavo Paso Después que todo este colocado en su respectivo lugar se procede a medir la fuente para ver si esta funcionando en completo orden.

10 MUCHAS GRACIAS
