1 Confiabilidad Rajo Abierto
Preparado por: Enrique Rubio, PhD

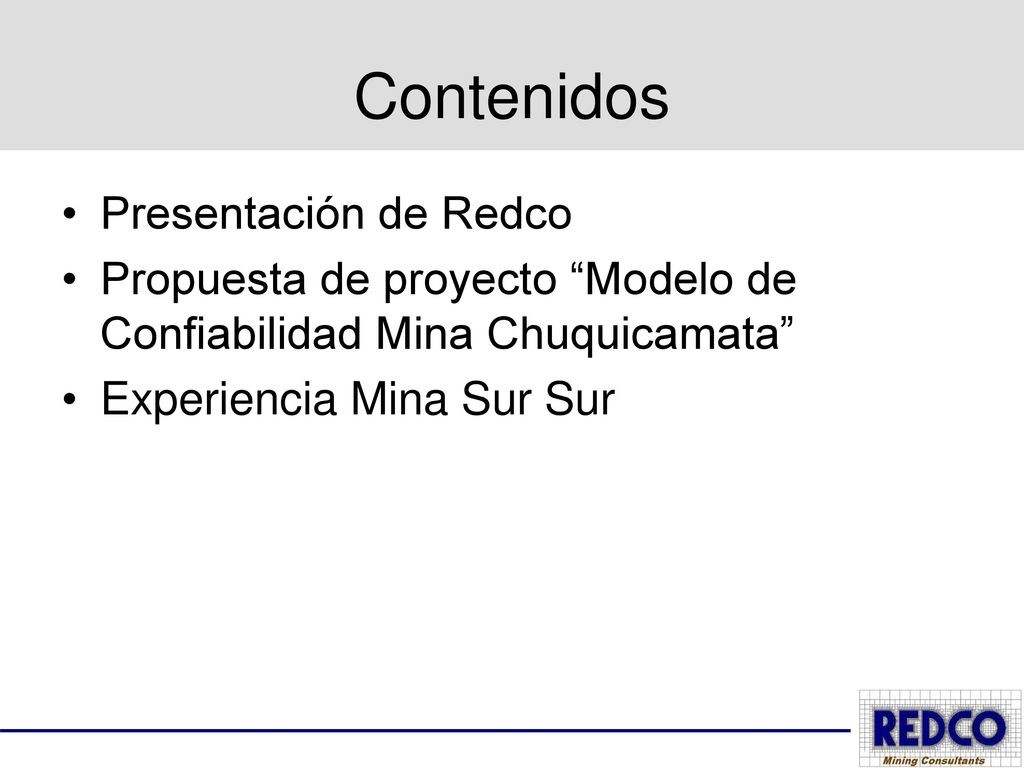

2 Contenidos Presentación de Redco
Propuesta de proyecto “Modelo de Confiabilidad Mina Chuquicamata” Experiencia Mina Sur Sur

3 REDCO Consultores Mineros
Presentación Promocional 2009

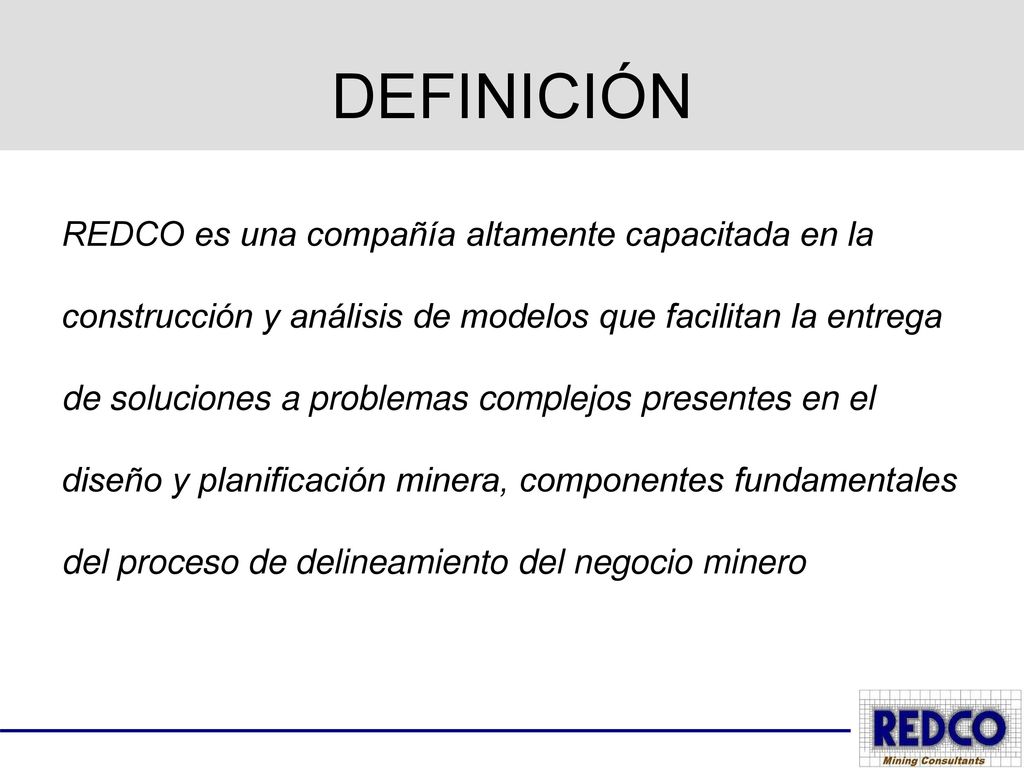

4 DEFINICIÓN REDCO es una compañía altamente capacitada en la construcción y análisis de modelos que facilitan la entrega de soluciones a problemas complejos presentes en el diseño y planificación minera, componentes fundamentales del proceso de delineamiento del negocio minero

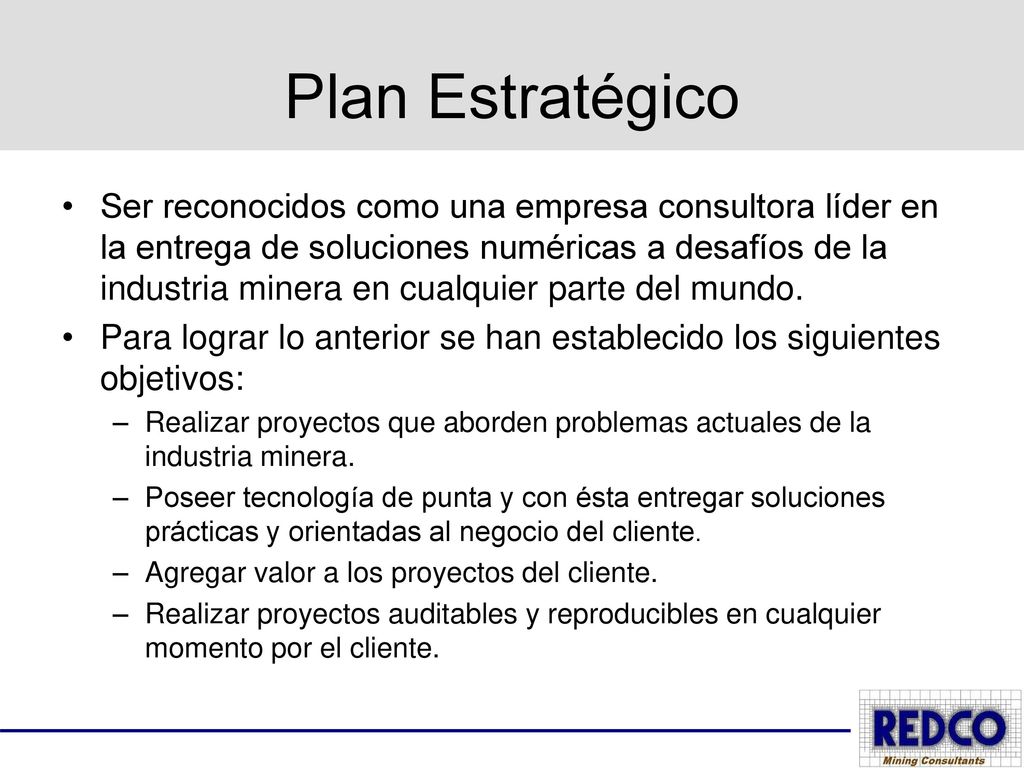

5 Plan Estratégico Ser reconocidos como una empresa consultora líder en la entrega de soluciones numéricas a desafíos de la industria minera en cualquier parte del mundo. Para lograr lo anterior se han establecido los siguientes objetivos: Realizar proyectos que aborden problemas actuales de la industria minera. Poseer tecnología de punta y con ésta entregar soluciones prácticas y orientadas al negocio del cliente. Agregar valor a los proyectos del cliente. Realizar proyectos auditables y reproducibles en cualquier momento por el cliente.

6 Equipo de Trabajo

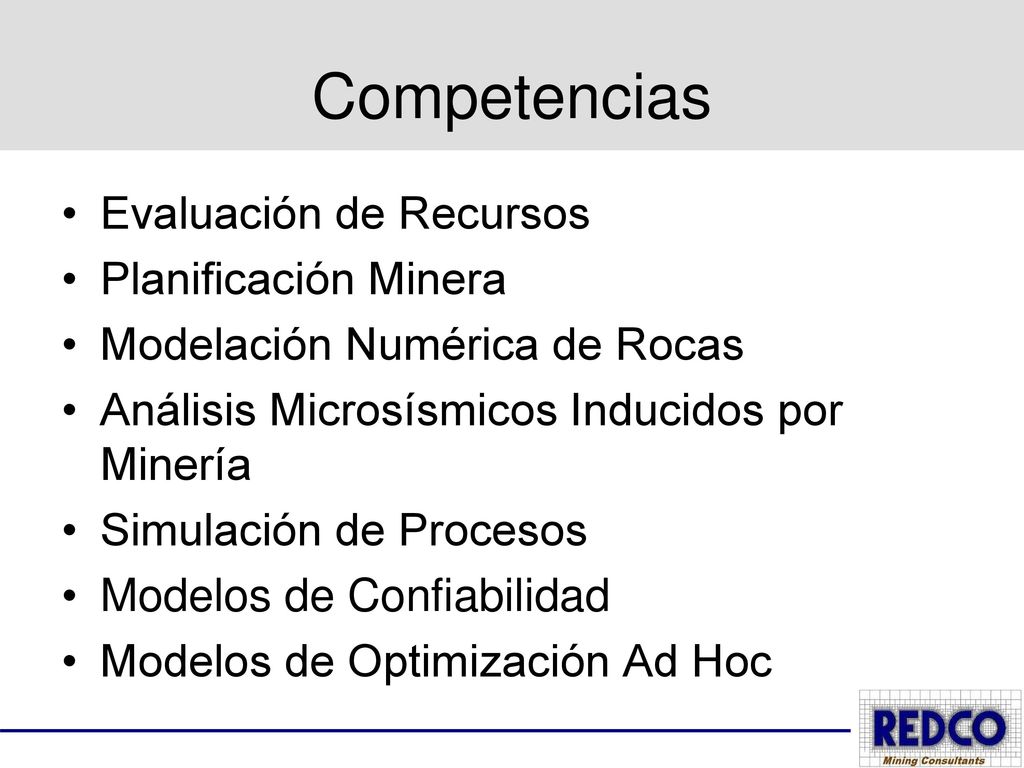

7 Competencias Evaluación de Recursos Planificación Minera
Modelación Numérica de Rocas Análisis Microsísmicos Inducidos por Minería Simulación de Procesos Modelos de Confiabilidad Modelos de Optimización Ad Hoc

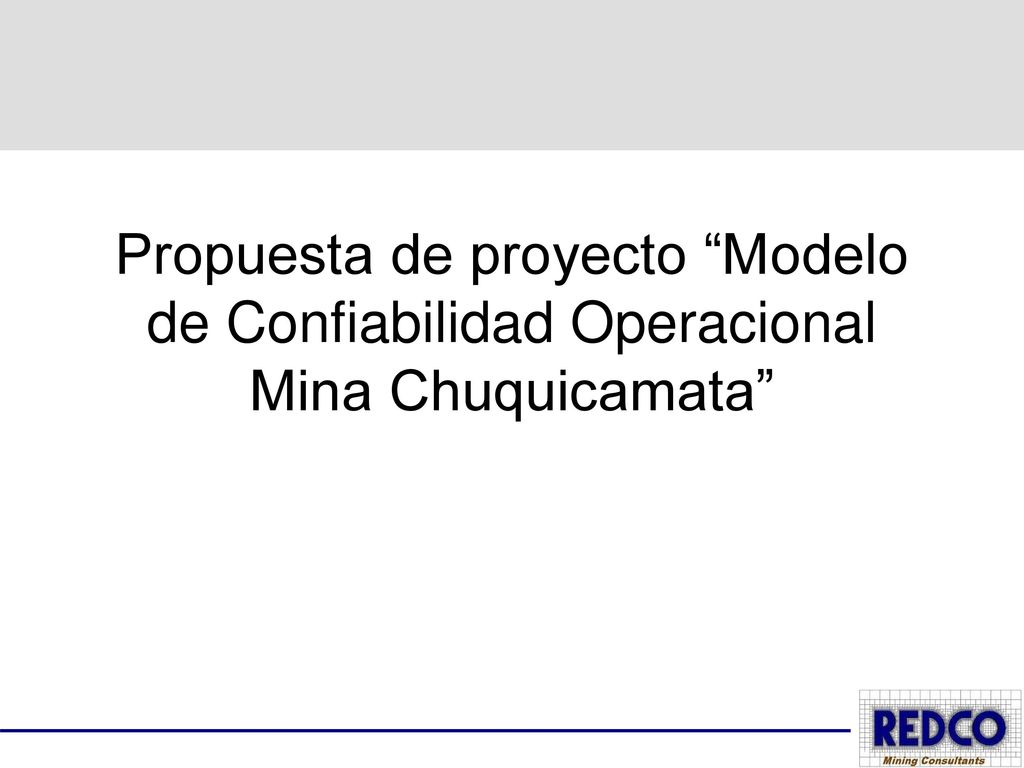

8 Propuesta de proyecto “Modelo de Confiabilidad Operacional Mina Chuquicamata”

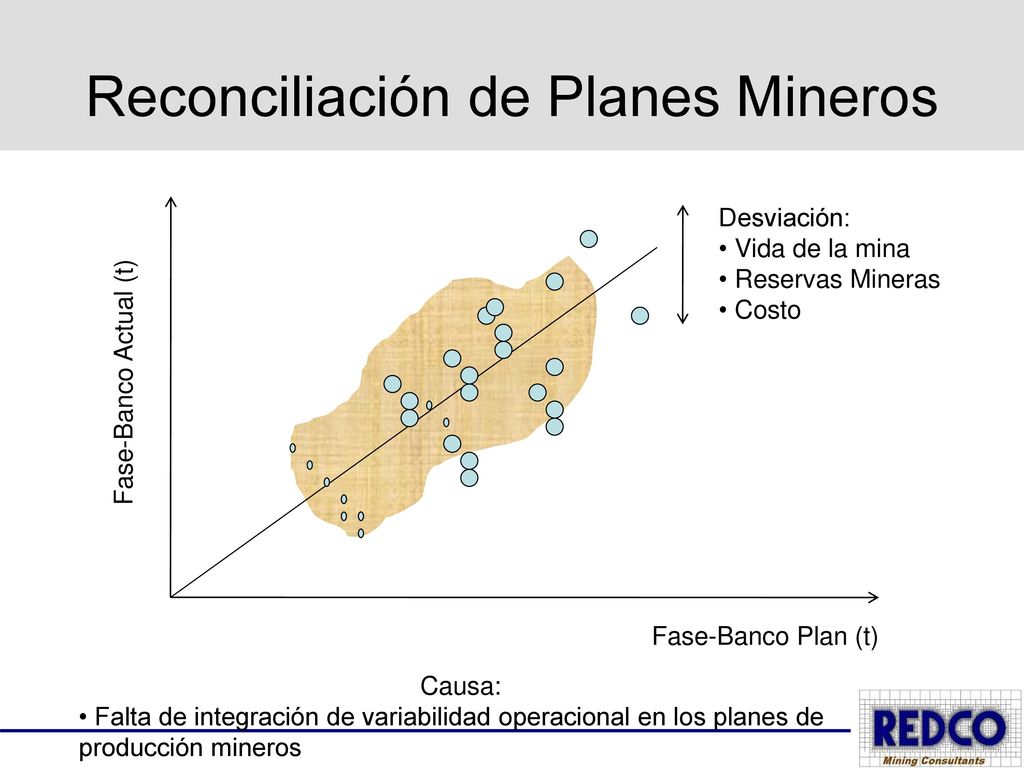

9 Reconciliación de Planes Mineros
Desviación: Vida de la mina Reservas Mineras Costo Fase-Banco Actual (t) Evidencia G Pais sacar de los pelambres y Andina Fase-Banco Plan (t) Causa: Falta de integración de variabilidad operacional en los planes de producción mineros

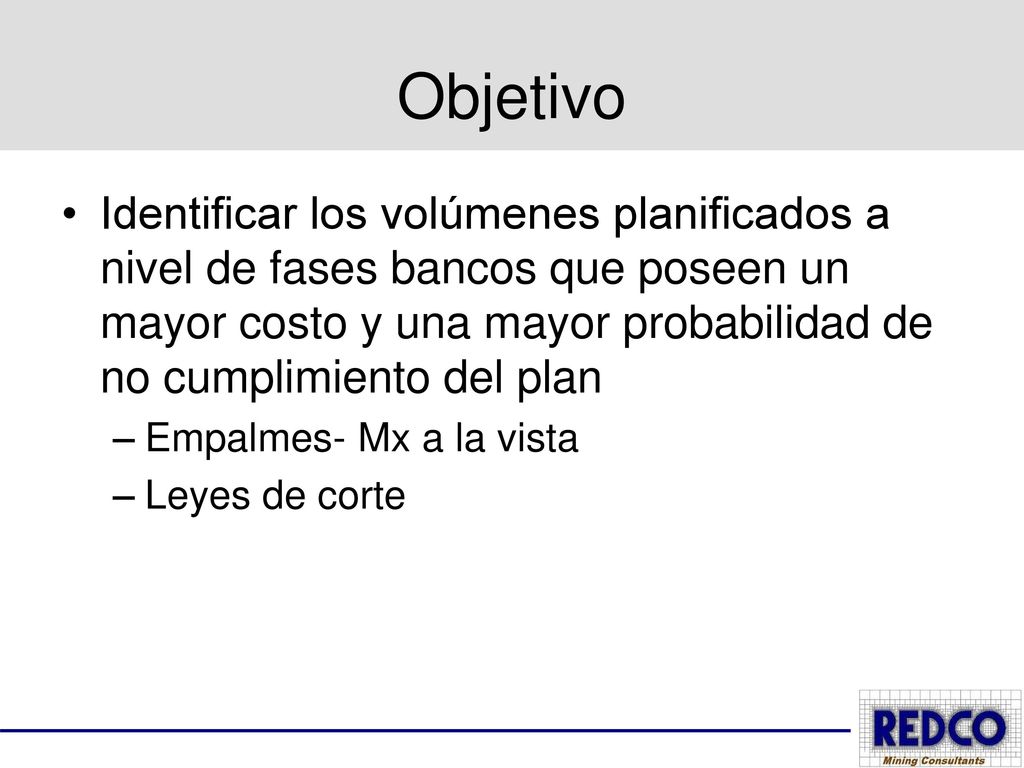

10 Objetivo Identificar los volúmenes planificados a nivel de fases bancos que poseen un mayor costo y una mayor probabilidad de no cumplimiento del plan Empalmes- Mx a la vista Leyes de corte

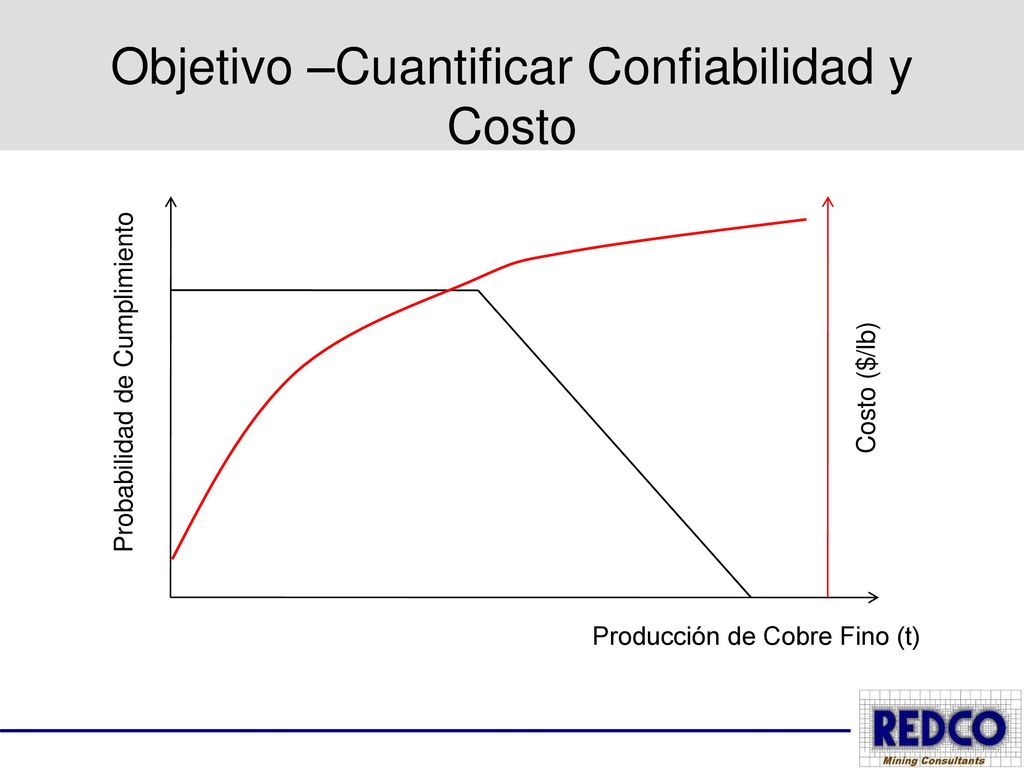

11 Objetivo –Cuantificar Confiabilidad y Costo
Probabilidad de Cumplimiento Costo ($/lb) Identificar aquellas expansiones y unidades de producción fase bancos que agregan costo y producen una caida en la confiabilidad del plan Producción de Cobre Fino (t)

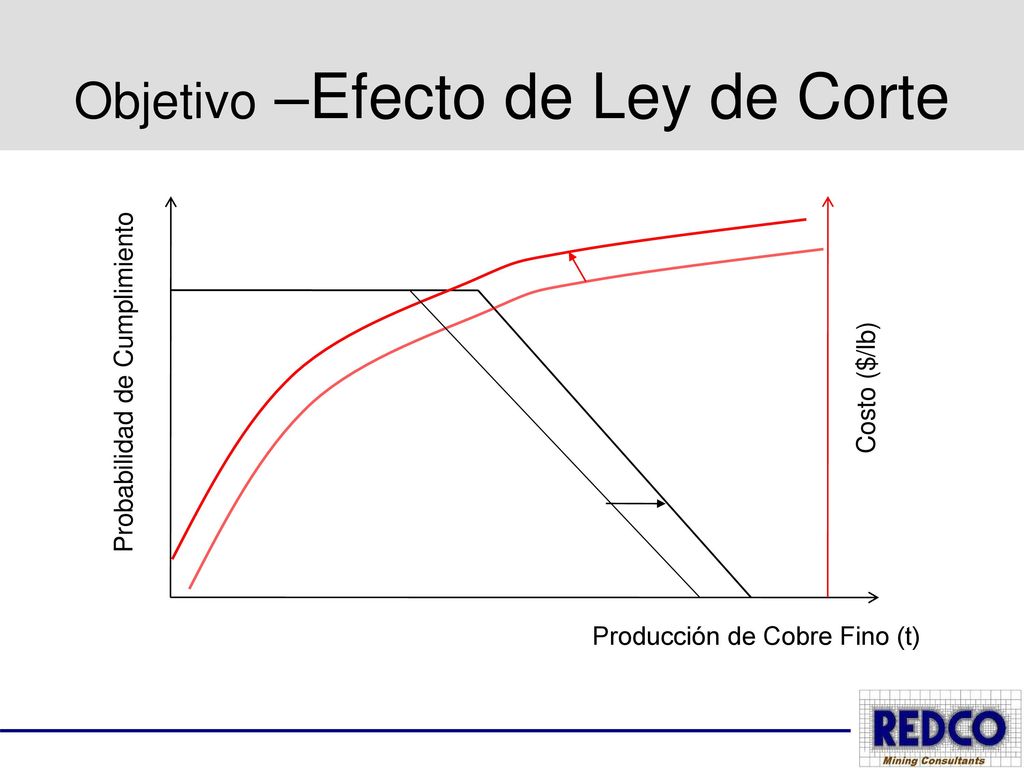

12 Objetivo –Efecto de Ley de Corte
Probabilidad de Cumplimiento Costo ($/lb) Identificar aquellas expansiones y unidades de producción fase bancos que agregan costo y producen una caida en la confiabilidad del plan Producción de Cobre Fino (t)

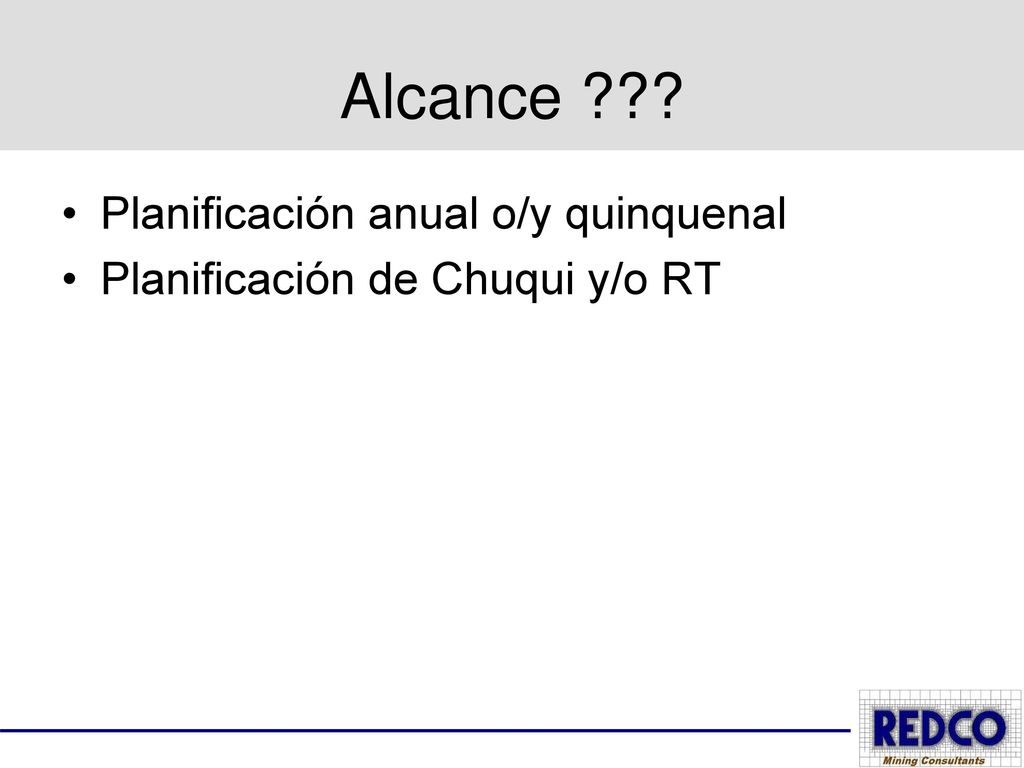

13 Alcance ??? Planificación anual o/y quinquenal
Planificación de Chuqui y/o RT

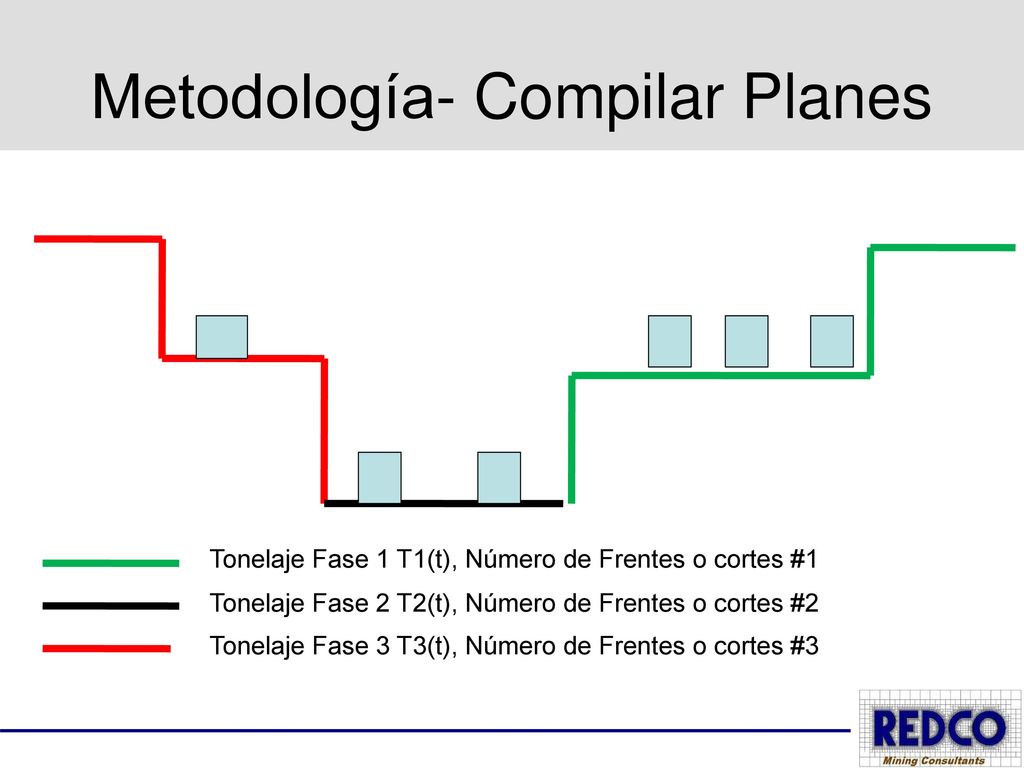

14 Metodología- Compilar Planes
Tonelaje Fase 1 T1(t), Número de Frentes o cortes #1 Tonelaje Fase 2 T2(t), Número de Frentes o cortes #2 Tonelaje Fase 3 T3(t), Número de Frentes o cortes #3

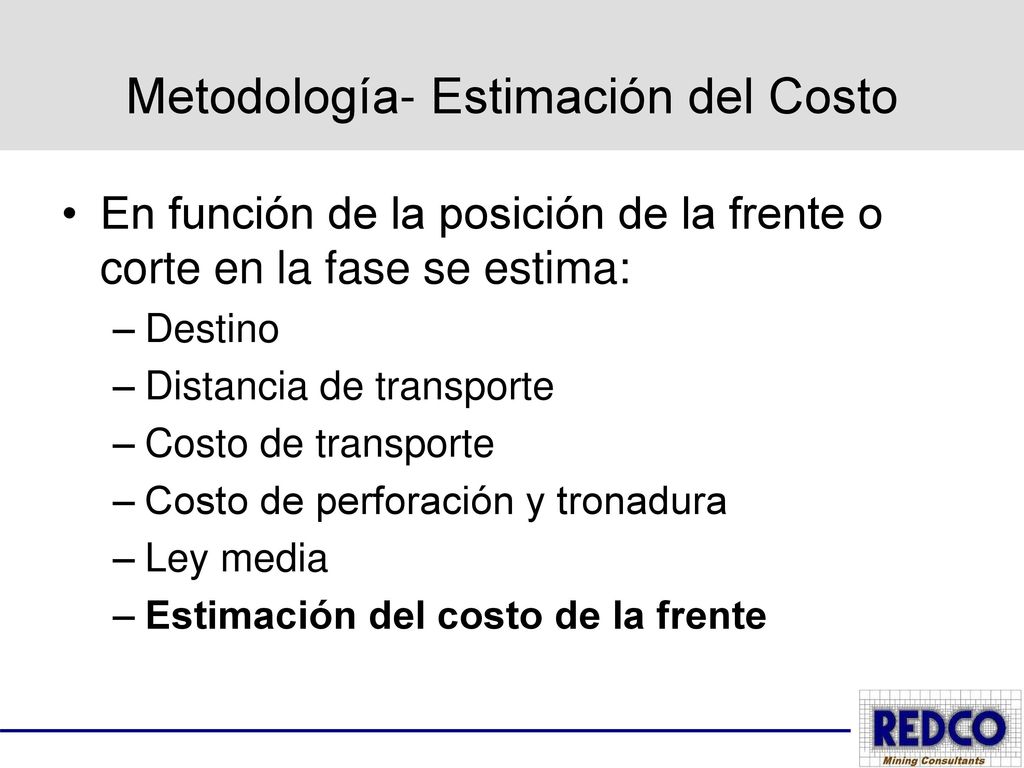

15 Metodología- Estimación del Costo
En función de la posición de la frente o corte en la fase se estima: Destino Distancia de transporte Costo de transporte Costo de perforación y tronadura Ley media Estimación del costo de la frente

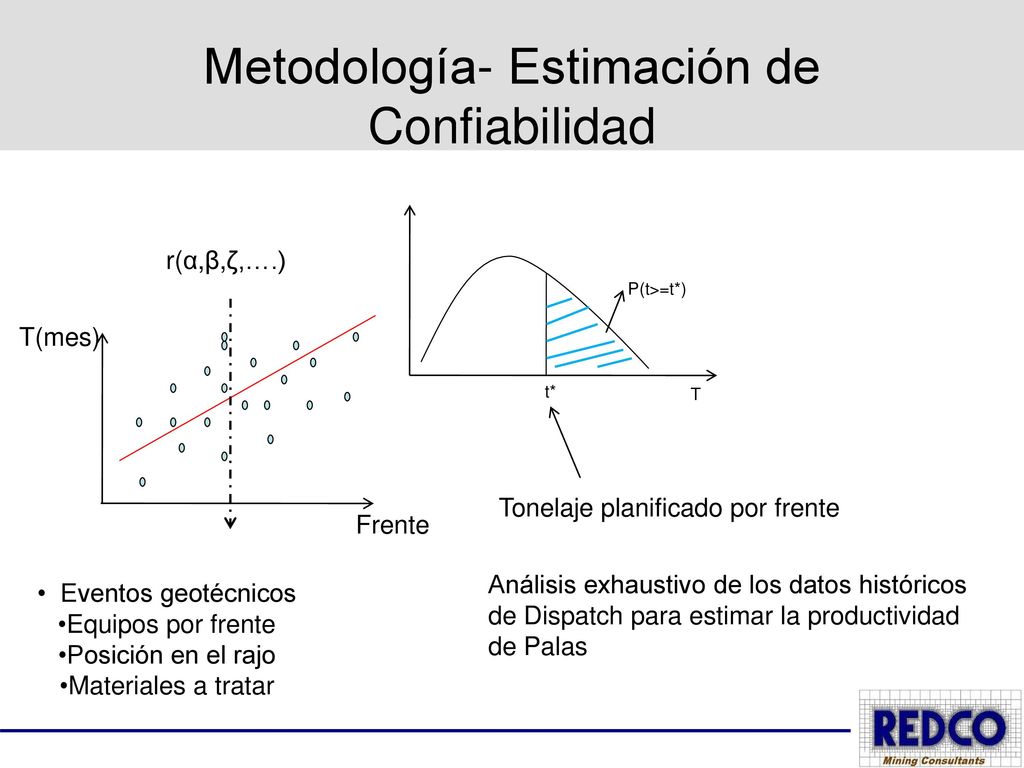

16 Metodología- Estimación de Confiabilidad
P(t>=t*) T t* r(α,β,ζ,….) Frente T(mes) Tonelaje planificado por frente Análisis exhaustivo de los datos históricos de Dispatch para estimar la productividad de Palas Eventos geotécnicos Equipos por frente Posición en el rajo Materiales a tratar

17 Modelo Multivariable Producción Frente
Equipos de carguío, Dispatch # camiones, CAEX, Util. Efect. base disponible, Dispatch Dureza - Fase banco, Tipo de material (mineral o esteril), Dispatch Accesos a la frente, planos de programas mensuales (1,2) Interferencias (1,0) Distancia media al destino, Dispatch Geometría- Ancho, planos de programas mensuales, D*U, Dispatch Tomar datos diarios y vamos a calcular las tpd ofrecidas en el plan.

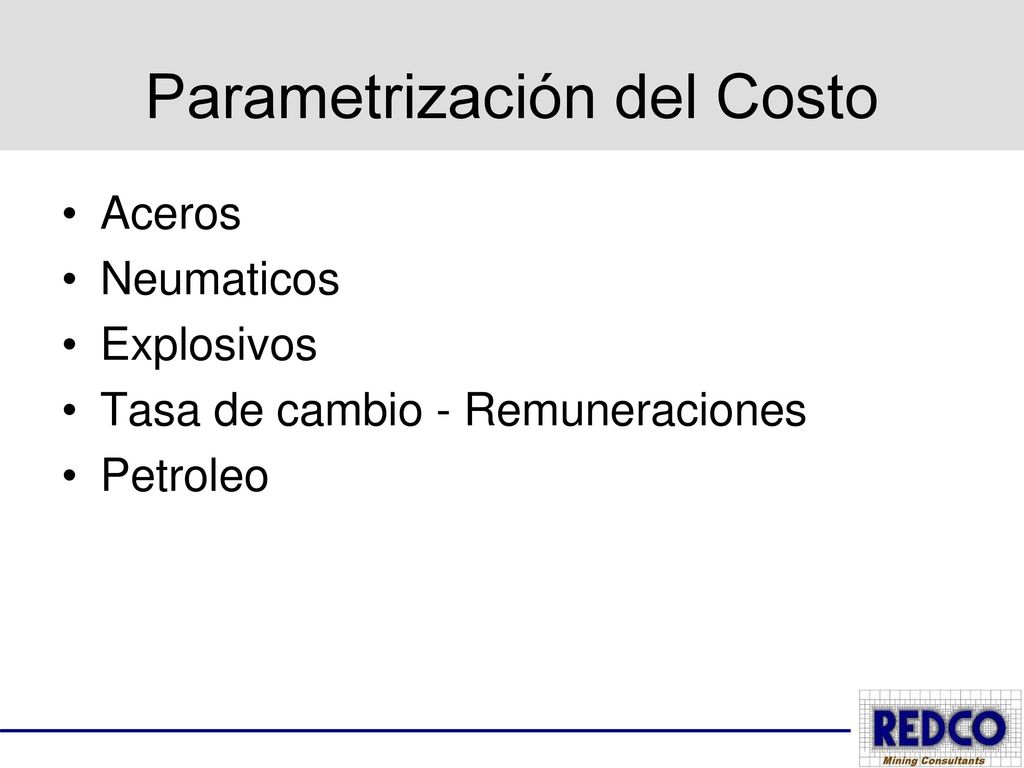

18 Parametrización del Costo
Aceros Neumaticos Explosivos Tasa de cambio - Remuneraciones Petroleo

19 Metodología- Cálculo de Confiabilidad del Sistema
{koutn}1 {koutn}3 {koutn}2 KoutN=R[s(t1,t2,t3)]

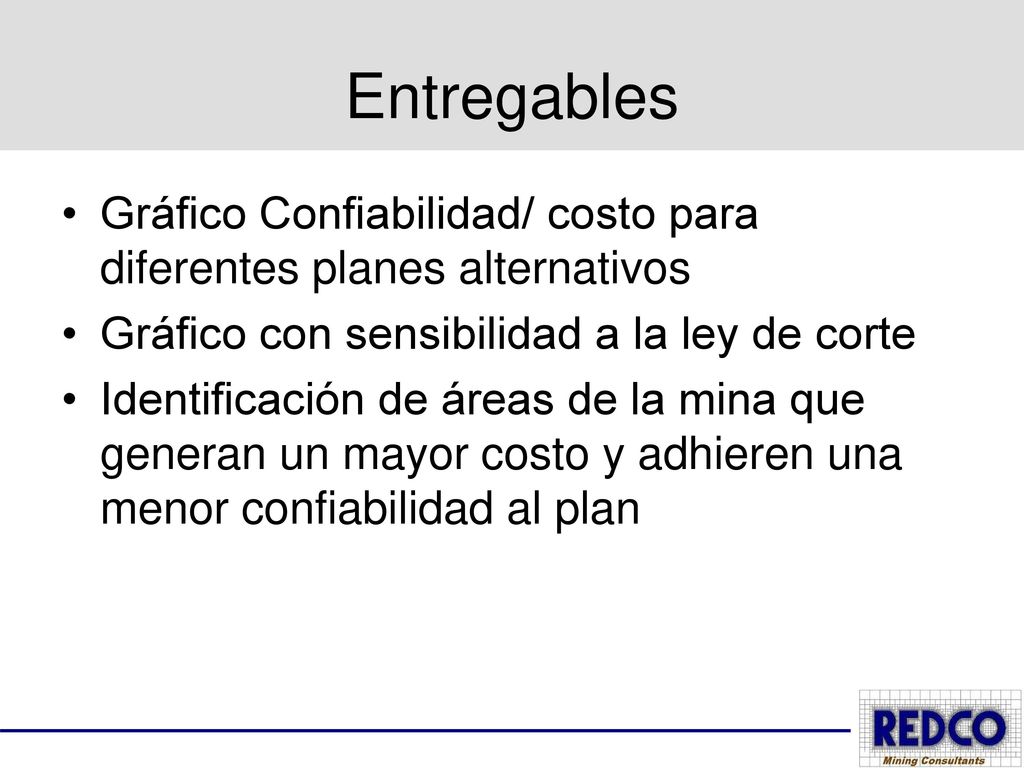

20 Entregables Gráfico Confiabilidad/ costo para diferentes planes alternativos Gráfico con sensibilidad a la ley de corte Identificación de áreas de la mina que generan un mayor costo y adhieren una menor confiabilidad al plan

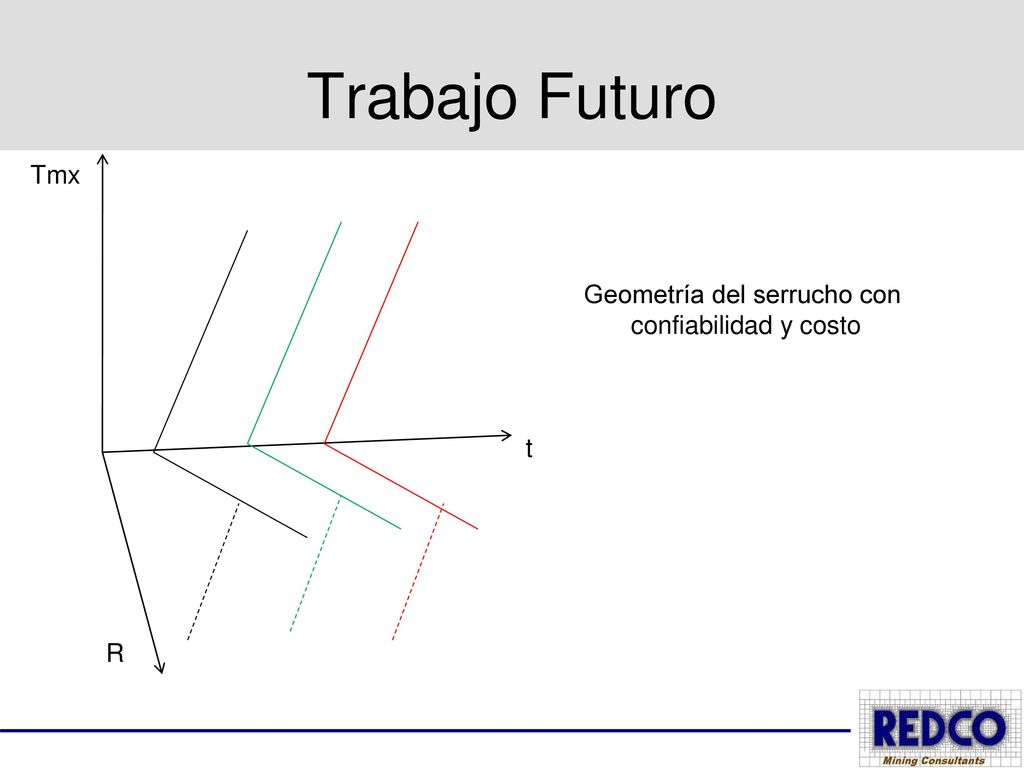

21 Geometría del serrucho con
Trabajo Futuro Tmx Geometría del serrucho con confiabilidad y costo t R

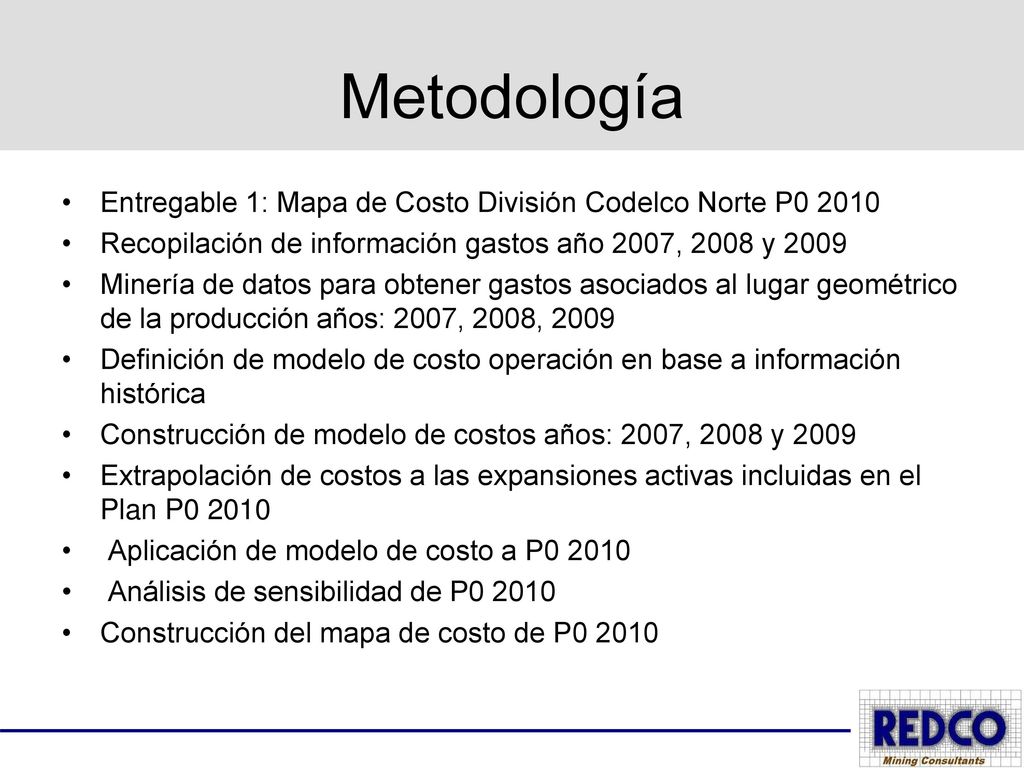

22 Metodología Entregable 1: Mapa de Costo División Codelco Norte P0 2010
Recopilación de información gastos año 2007, 2008 y 2009 Minería de datos para obtener gastos asociados al lugar geométrico de la producción años: 2007, 2008, 2009 Definición de modelo de costo operación en base a información histórica Construcción de modelo de costos años: 2007, 2008 y 2009 Extrapolación de costos a las expansiones activas incluidas en el Plan P0 2010 Aplicación de modelo de costo a P0 2010 Análisis de sensibilidad de P0 2010 Construcción del mapa de costo de P0 2010

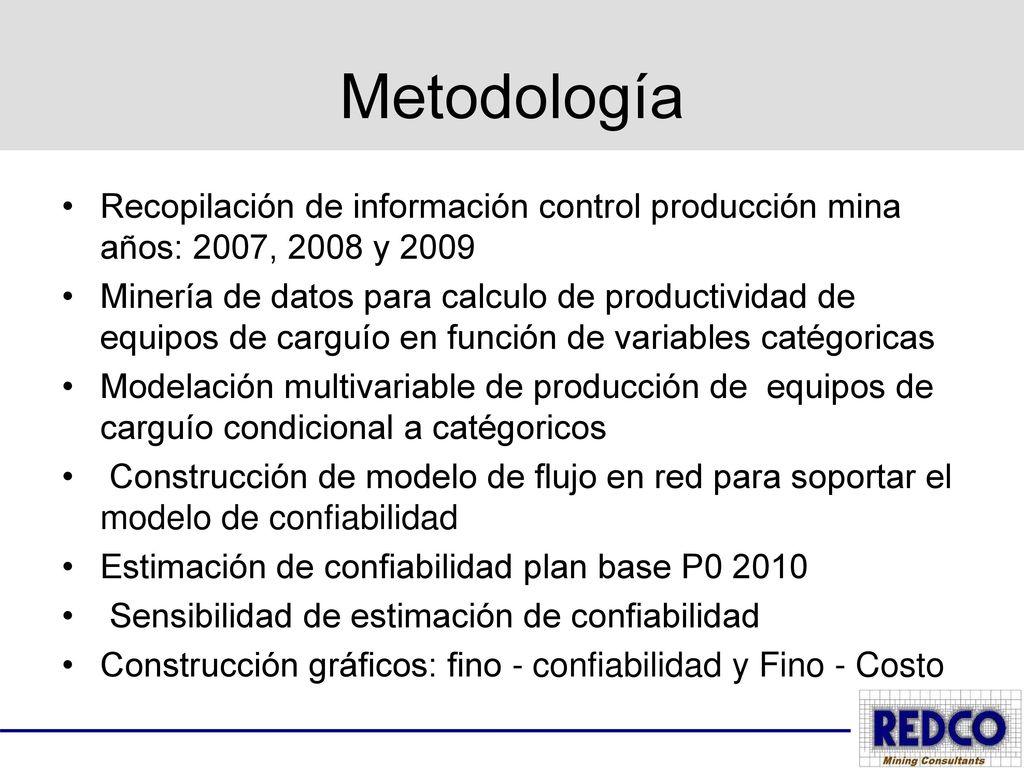

23 Metodología Recopilación de información control producción mina años: 2007, 2008 y 2009 Minería de datos para calculo de productividad de equipos de carguío en función de variables catégoricas Modelación multivariable de producción de equipos de carguío condicional a catégoricos Construcción de modelo de flujo en red para soportar el modelo de confiabilidad Estimación de confiabilidad plan base P0 2010 Sensibilidad de estimación de confiabilidad Construcción gráficos: fino - confiabilidad y Fino - Costo

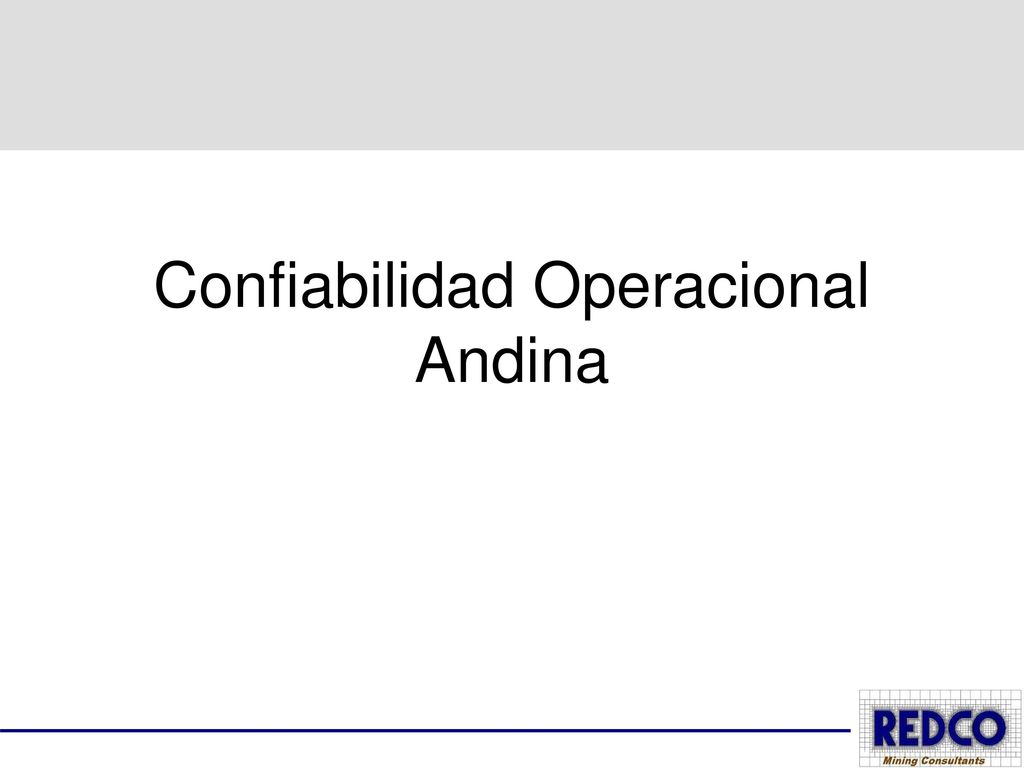

24 Confiabilidad Operacional Andina

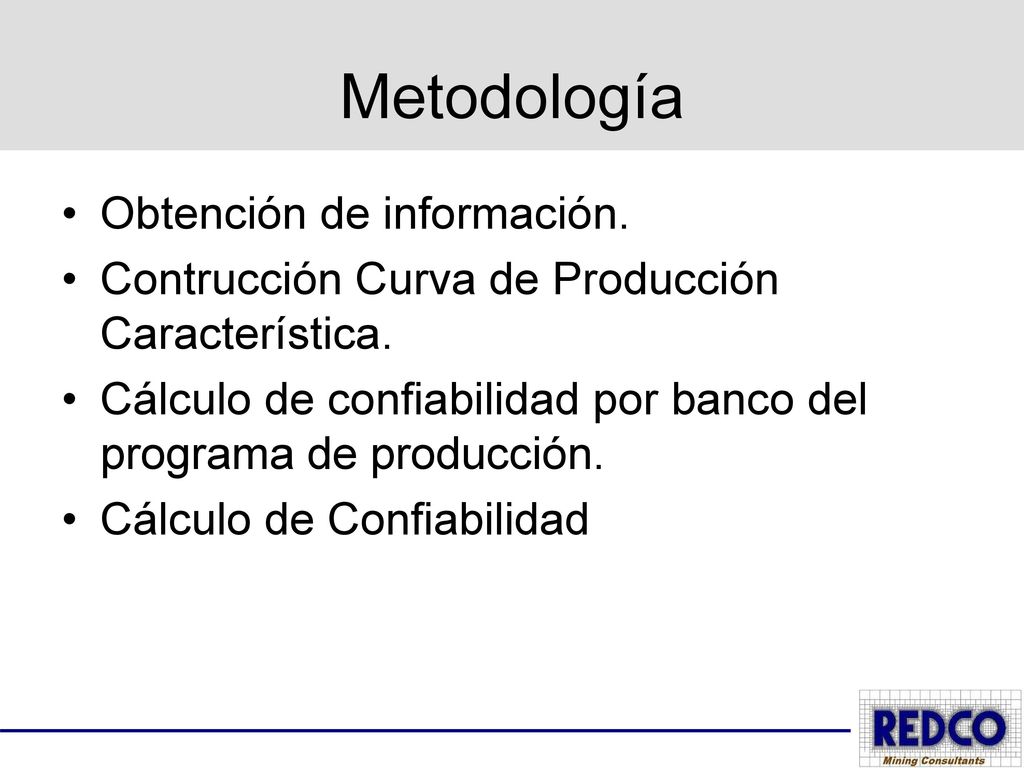

25 Metodología Obtención de información.
Contrucción Curva de Producción Característica. Cálculo de confiabilidad por banco del programa de producción. Cálculo de Confiabilidad

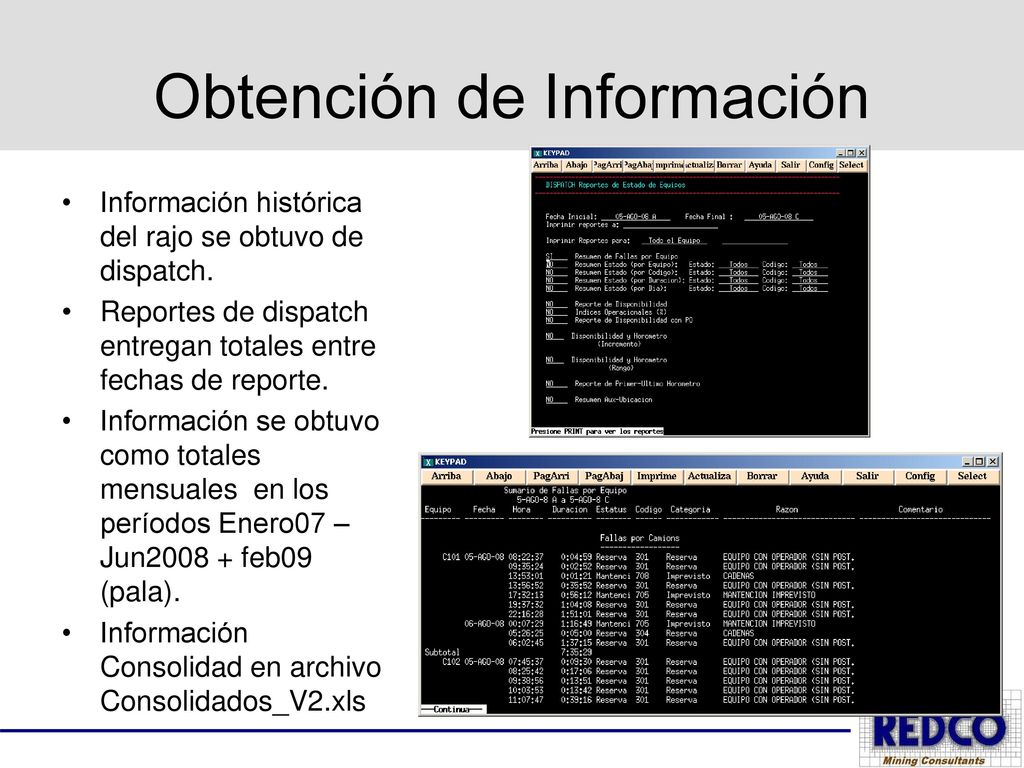

26 Obtención de Información
Información histórica del rajo se obtuvo de dispatch. Reportes de dispatch entregan totales entre fechas de reporte. Información se obtuvo como totales mensuales en los períodos Enero07 – Jun feb09 (pala). Información Consolidad en archivo Consolidados_V2.xls

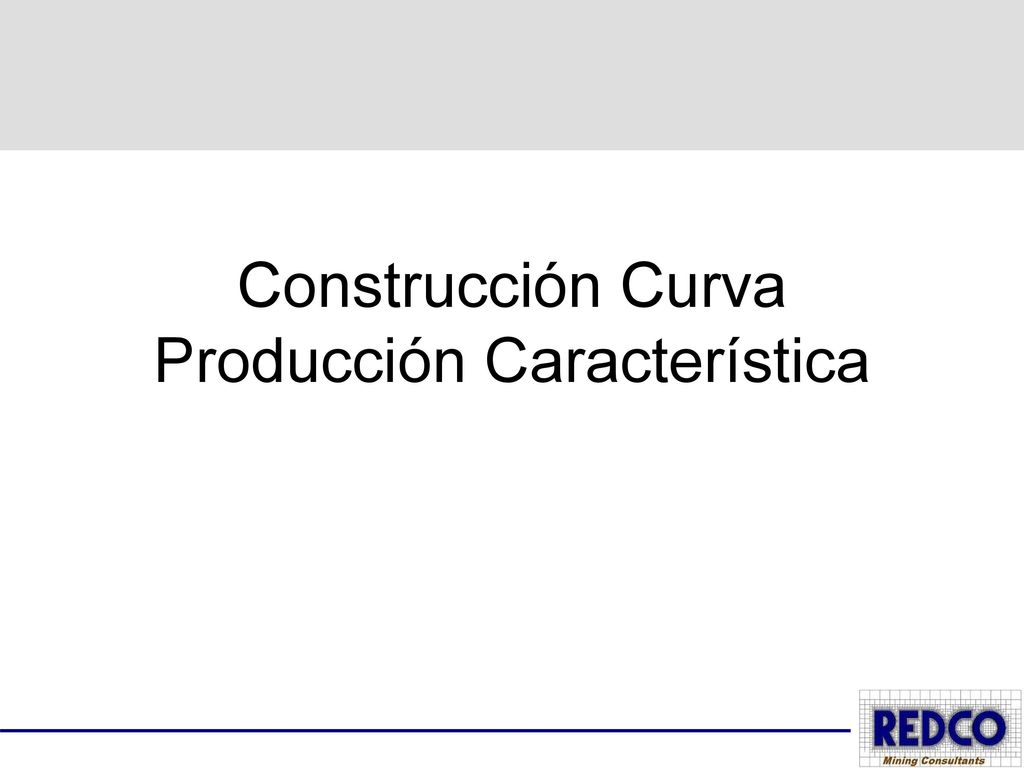

27 Construcción Curva Producción Característica

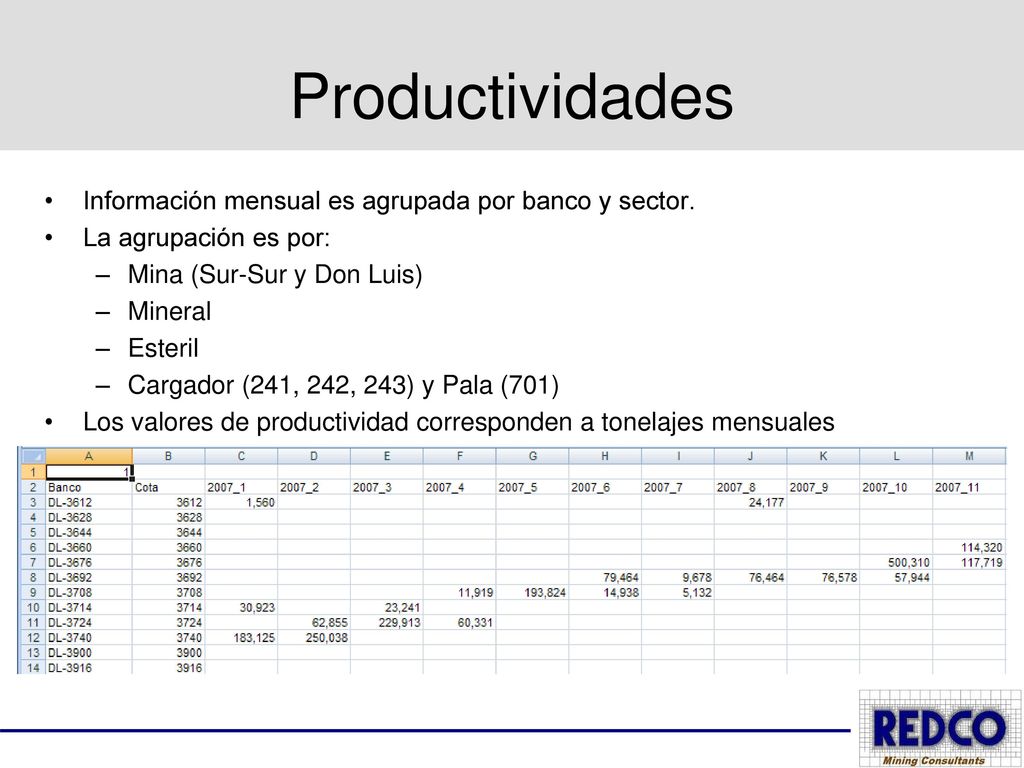

28 Productividades Información mensual es agrupada por banco y sector.
La agrupación es por: Mina (Sur-Sur y Don Luis) Mineral Esteril Cargador (241, 242, 243) y Pala (701) Los valores de productividad corresponden a tonelajes mensuales

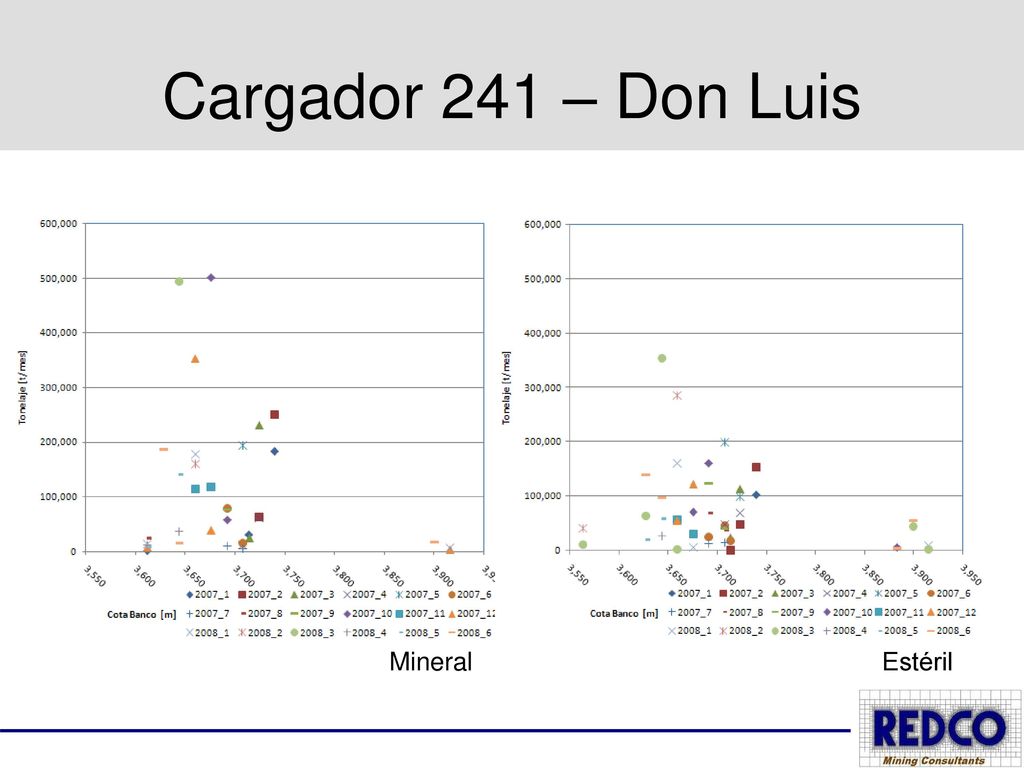

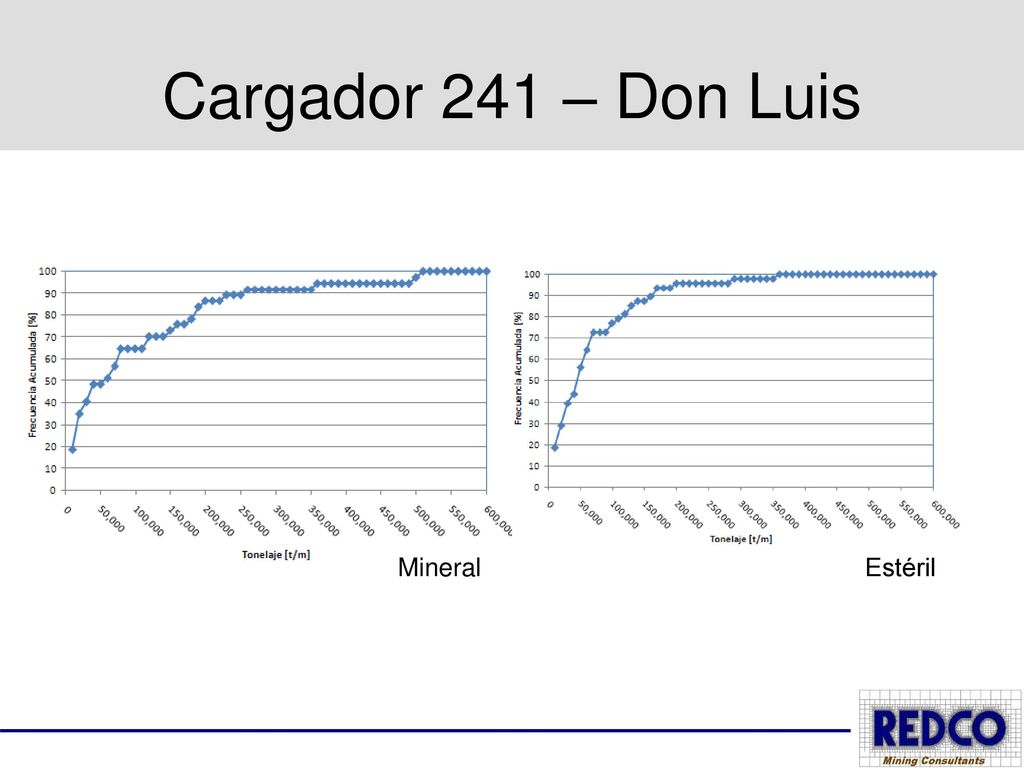

29 Cargador 241 – Don Luis Mineral Estéril

30 Cargador 241 – Don Luis Mineral Estéril

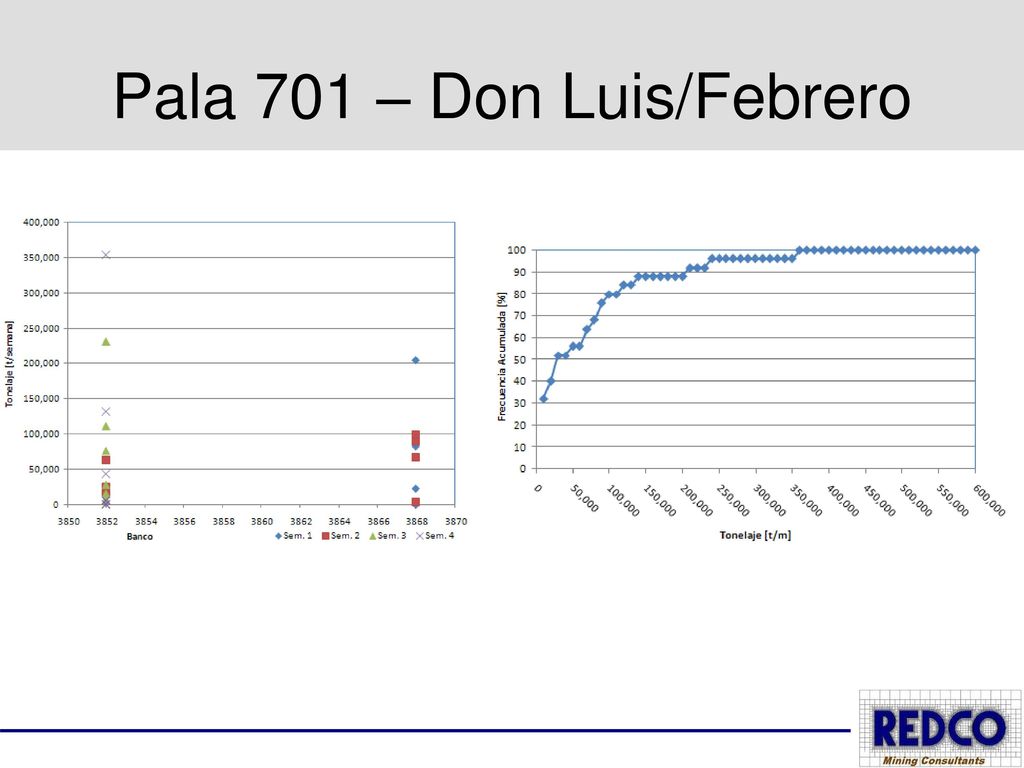

31 Pala 701 – Don Luis/Febrero

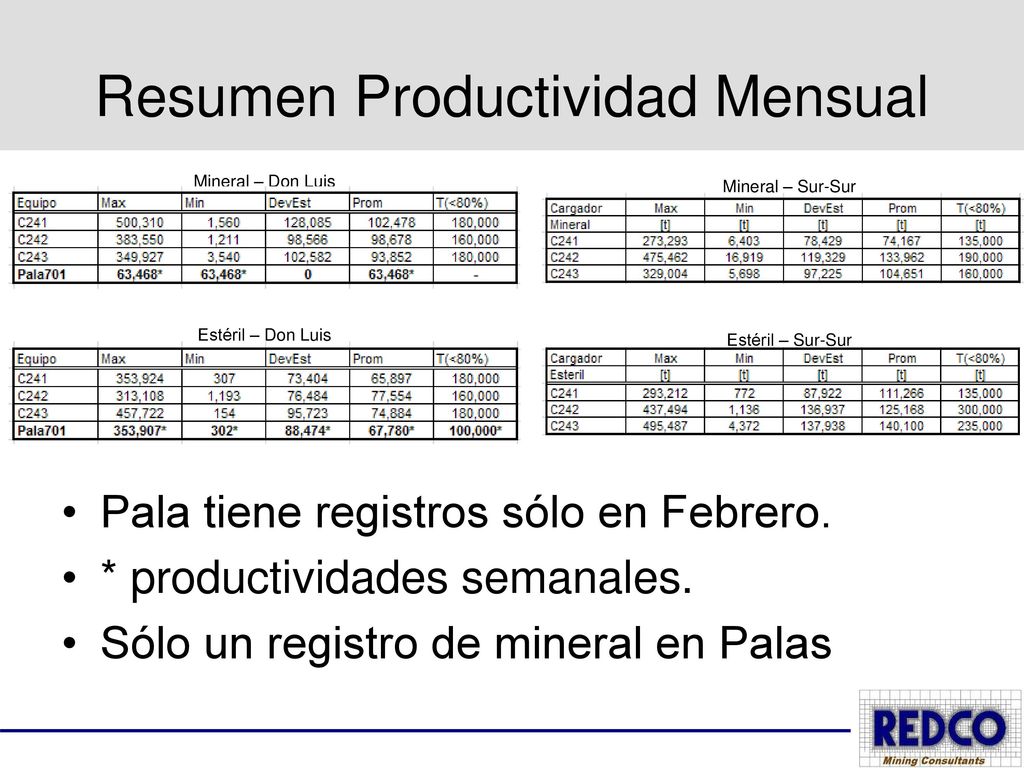

32 Resumen Productividad Mensual
Mineral – Don Luis Mineral – Sur-Sur Estéril – Don Luis Estéril – Sur-Sur Pala tiene registros sólo en Febrero. * productividades semanales. Sólo un registro de mineral en Palas

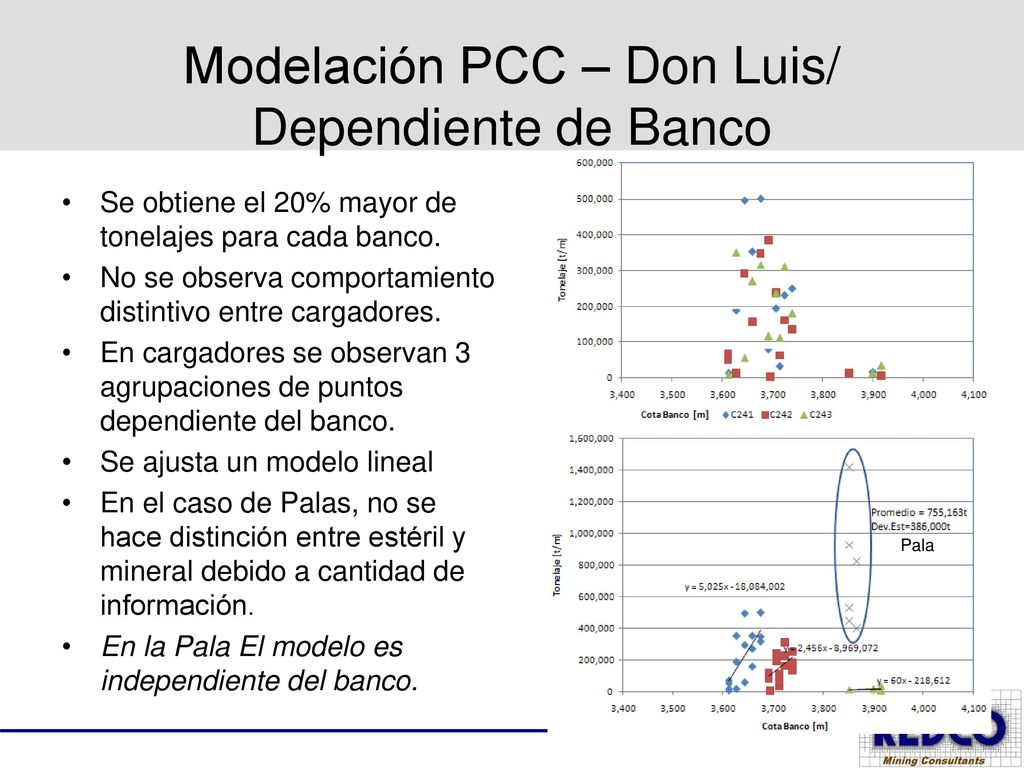

33 Modelación PCC – Don Luis/ Dependiente de Banco
Se obtiene el 20% mayor de tonelajes para cada banco. No se observa comportamiento distintivo entre cargadores. En cargadores se observan 3 agrupaciones de puntos dependiente del banco. Se ajusta un modelo lineal En el caso de Palas, no se hace distinción entre estéril y mineral debido a cantidad de información. En la Pala El modelo es independiente del banco. Pala

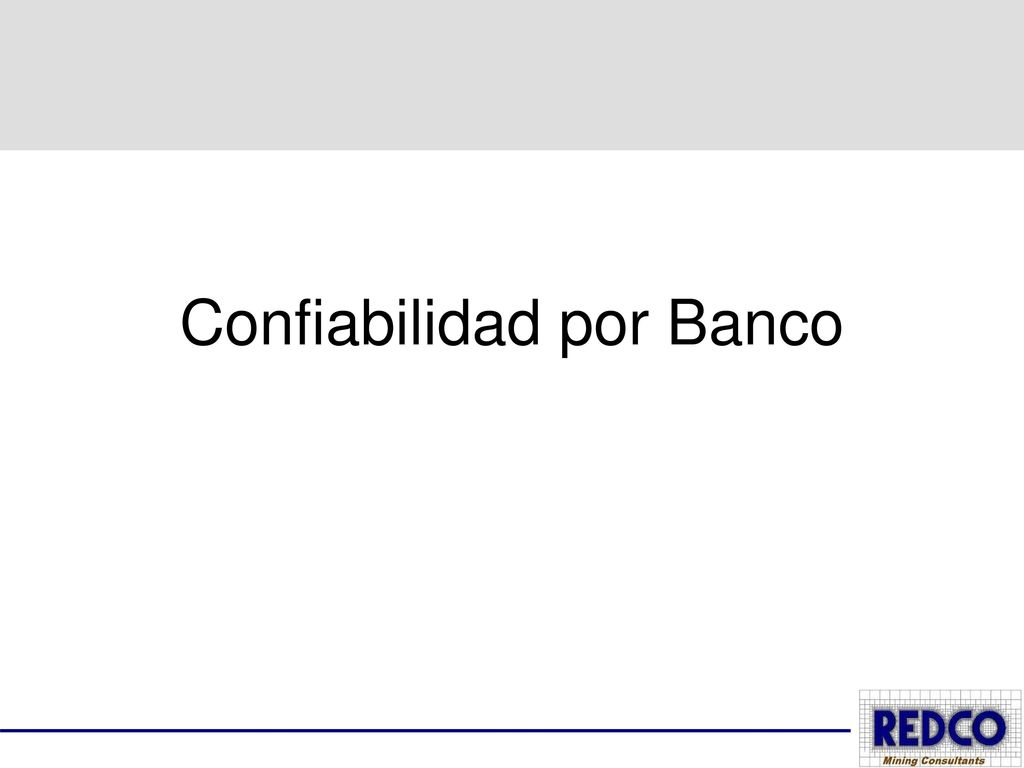

34 Confiabilidad por Banco

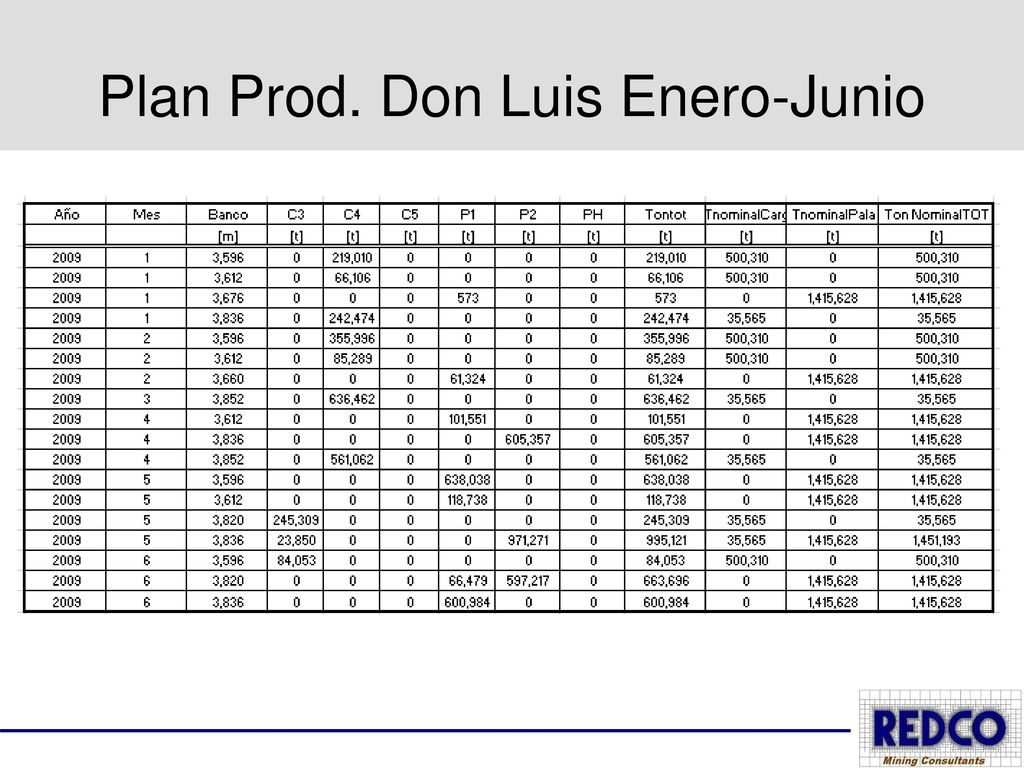

35 Plan Prod. Don Luis Enero-Junio

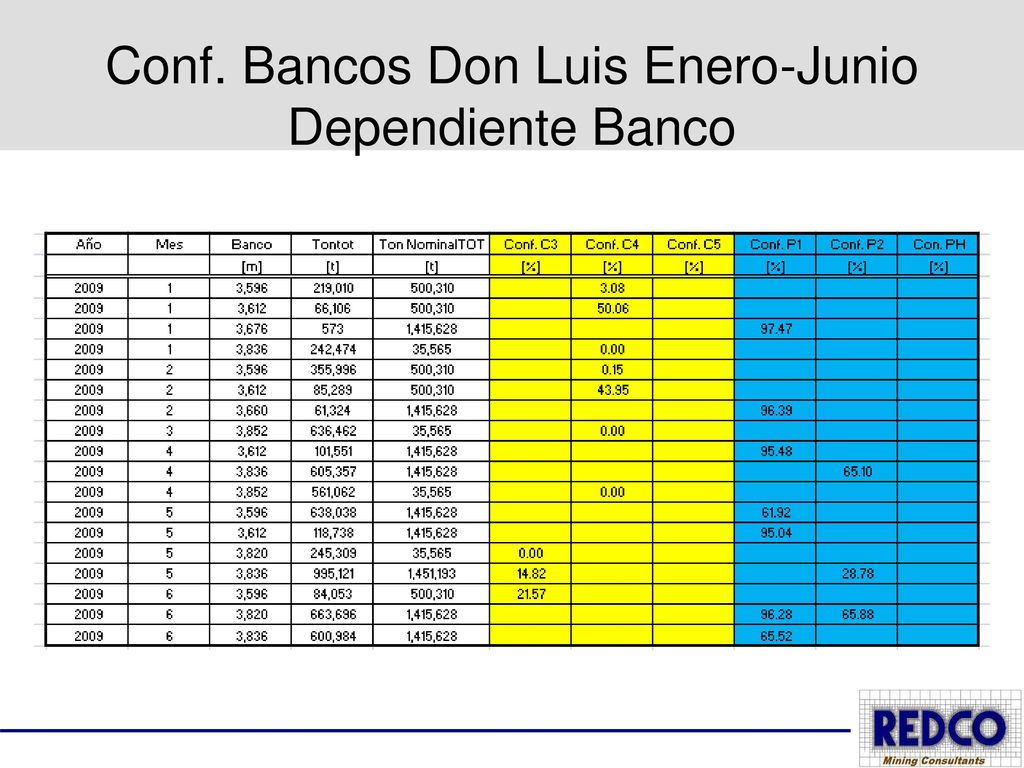

36 Conf. Bancos Don Luis Enero-Junio Dependiente Banco

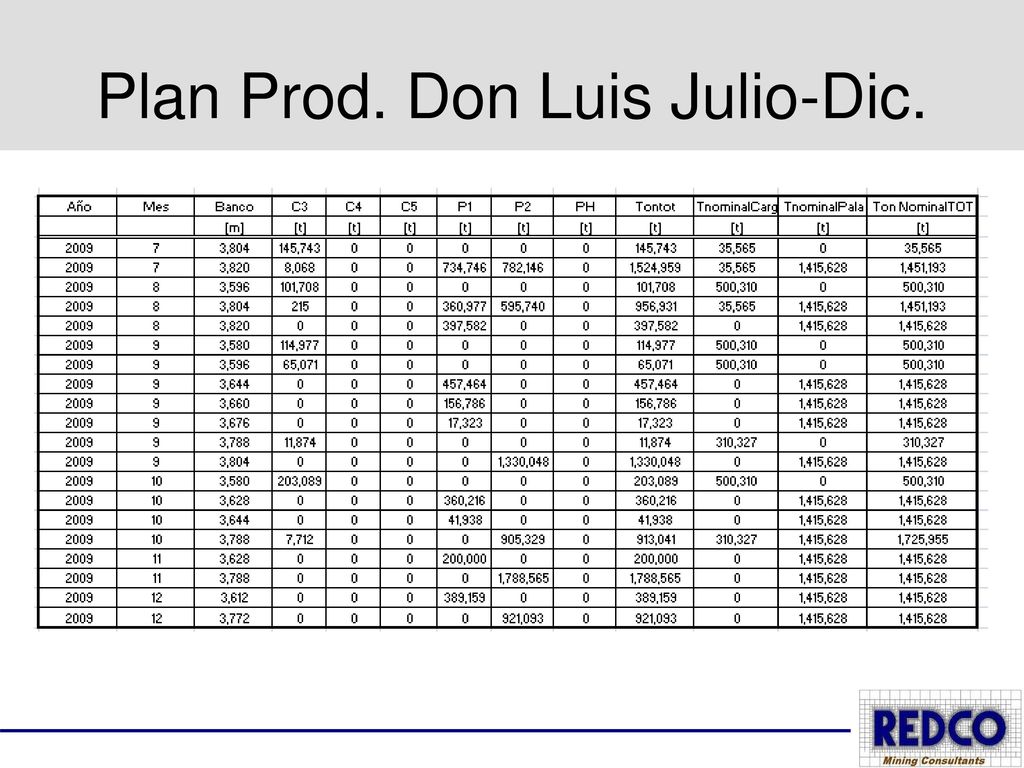

37 Plan Prod. Don Luis Julio-Dic.

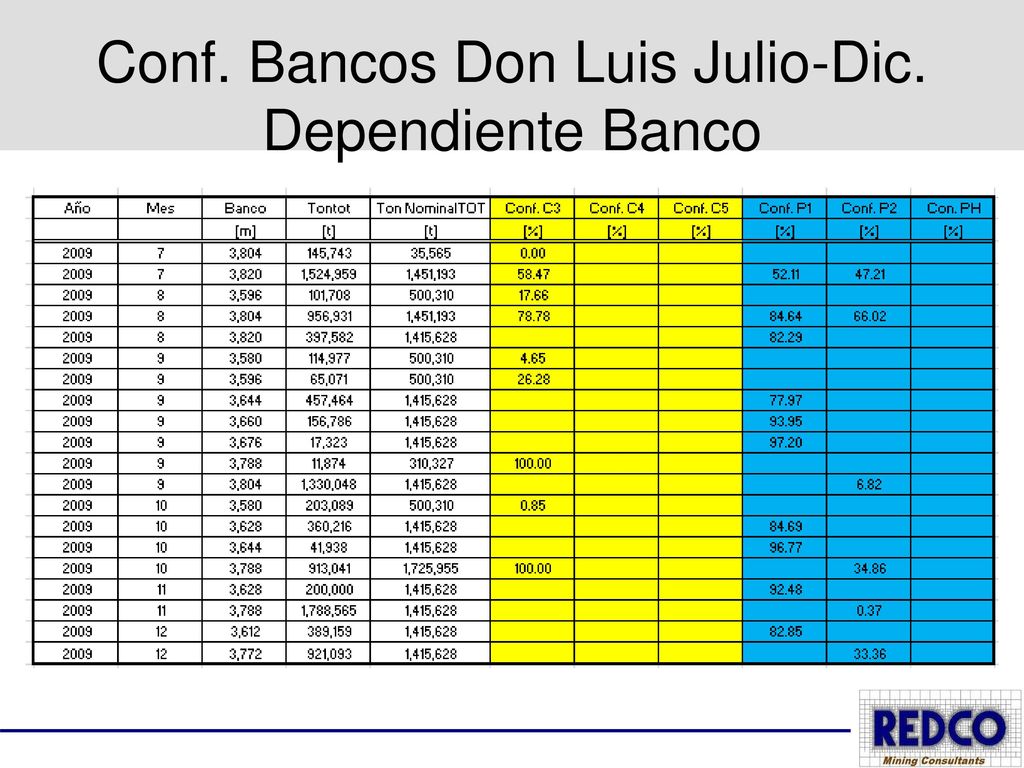

38 Conf. Bancos Don Luis Julio-Dic. Dependiente Banco
En caso Don Luis, mientras más baja, la productividad no empeora.

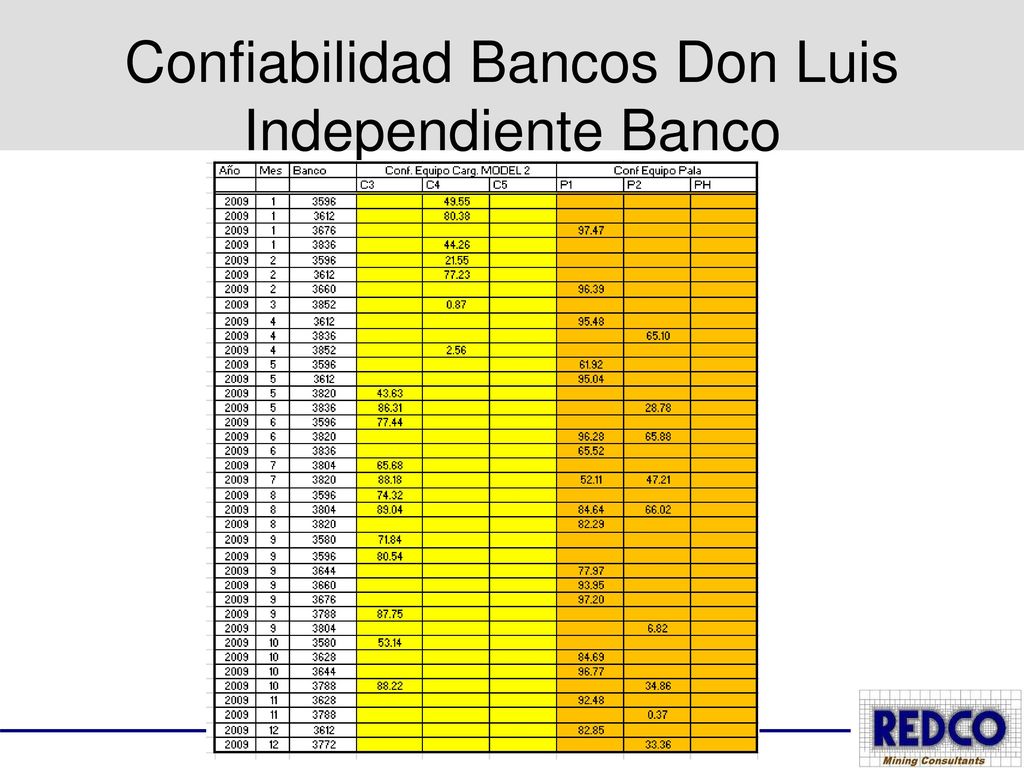

39 Confiabilidad Bancos Don Luis Independiente Banco

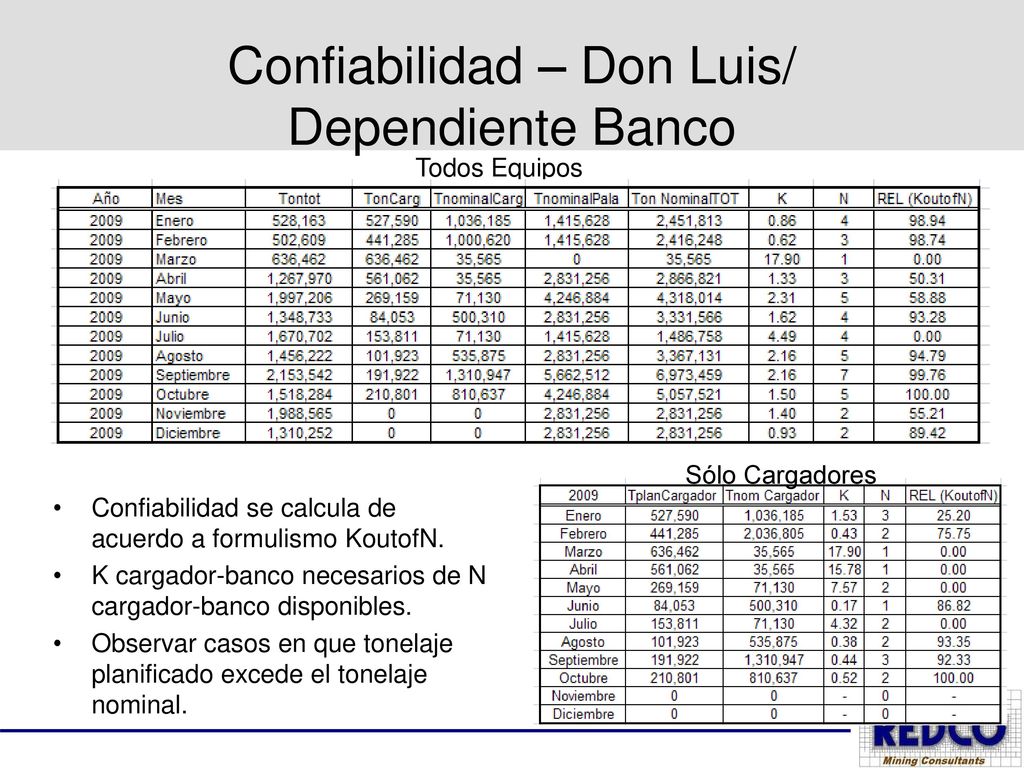

40 Confiabilidad – Don Luis/ Dependiente Banco
Todos Equipos Sólo Cargadores Confiabilidad se calcula de acuerdo a formulismo KoutofN. K cargador-banco necesarios de N cargador-banco disponibles. Observar casos en que tonelaje planificado excede el tonelaje nominal.

41 Consultas
