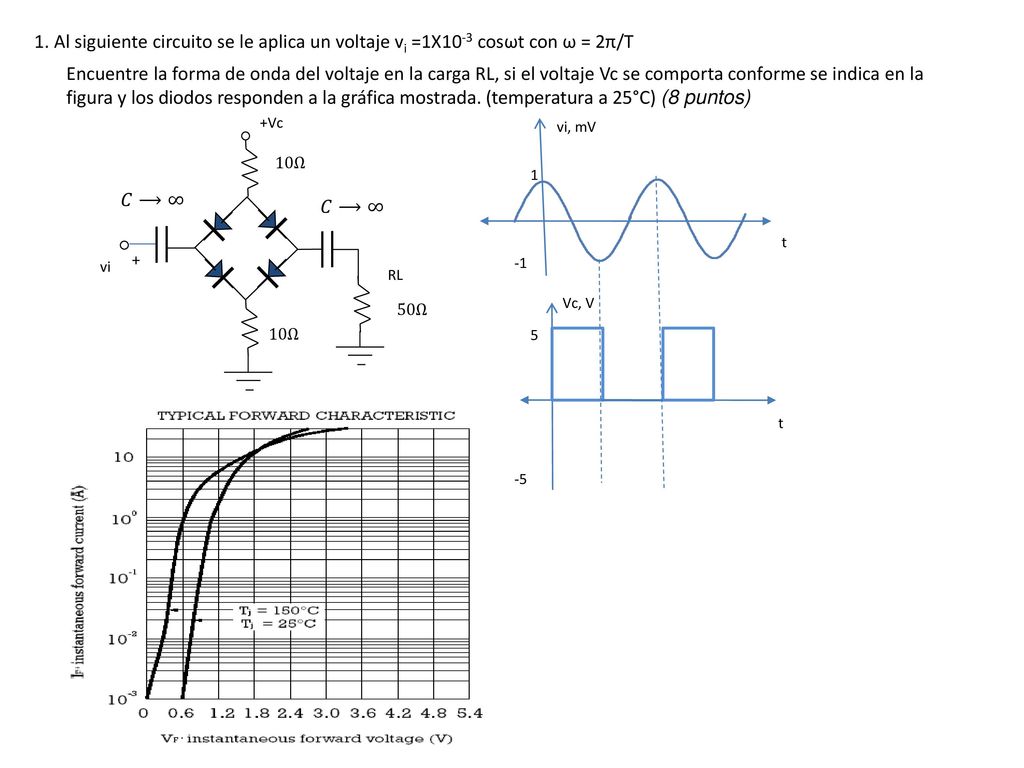

1 1. Al siguiente circuito se le aplica un voltaje vi =1X10-3 cosωt con ω = 2π/T
Encuentre la forma de onda del voltaje en la carga RL, si el voltaje Vc se comporta conforme se indica en la figura y los diodos responden a la gráfica mostrada. (temperatura a 25°C) (8 puntos) +Vc vi, mV t 1 -1 5 -5 10Ω 𝐶⟶∞ 𝐶⟶∞ + vi RL Vc, V 50Ω 10Ω

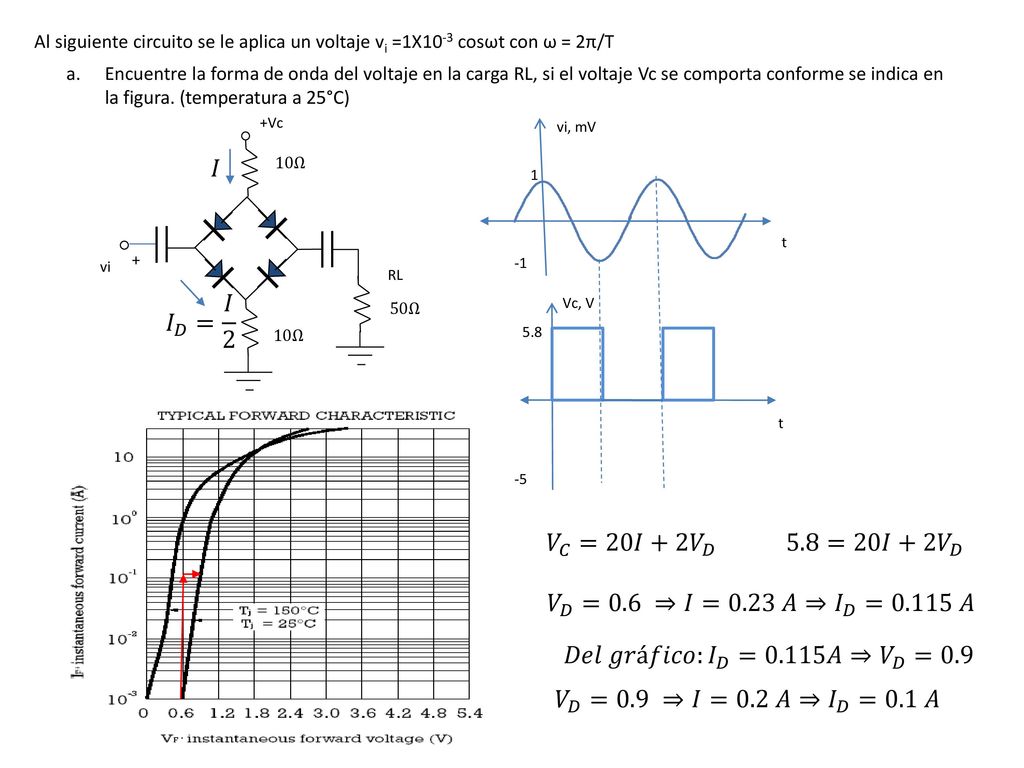

2 Al siguiente circuito se le aplica un voltaje vi =1X10-3 cosωt con ω = 2π/T
Encuentre la forma de onda del voltaje en la carga RL, si el voltaje Vc se comporta conforme se indica en la figura. (temperatura a 25°C) +Vc vi, mV t 1 -1 5.8 -5 𝐼 10Ω + vi RL 𝐼 𝐷 = 𝐼 2 50Ω Vc, V 10Ω 𝑉 𝐶 =20𝐼+2 𝑉 𝐷 5.8=20𝐼+2 𝑉 𝐷 𝑉 𝐷 =0.6 ⇒𝐼=0.23 𝐴⇒ 𝐼 𝐷 =0.115 𝐴 𝐷𝑒𝑙 𝑔𝑟á𝑓𝑖𝑐𝑜: 𝐼 𝐷 =0.115𝐴⇒ 𝑉 𝐷 =0.9 𝑉 𝐷 =0.9 ⇒𝐼=0.2 𝐴⇒ 𝐼 𝐷 =0.1 𝐴

3 𝐼 𝐼 𝐷 = 𝐼 2 𝑉 𝐷 =0.9 𝐼 𝐷 =0.1 𝐴 𝑟 𝑑 = 𝑉 𝑇 𝐼 𝐷 = 25𝑚𝑉 0.1 =0.25Ω

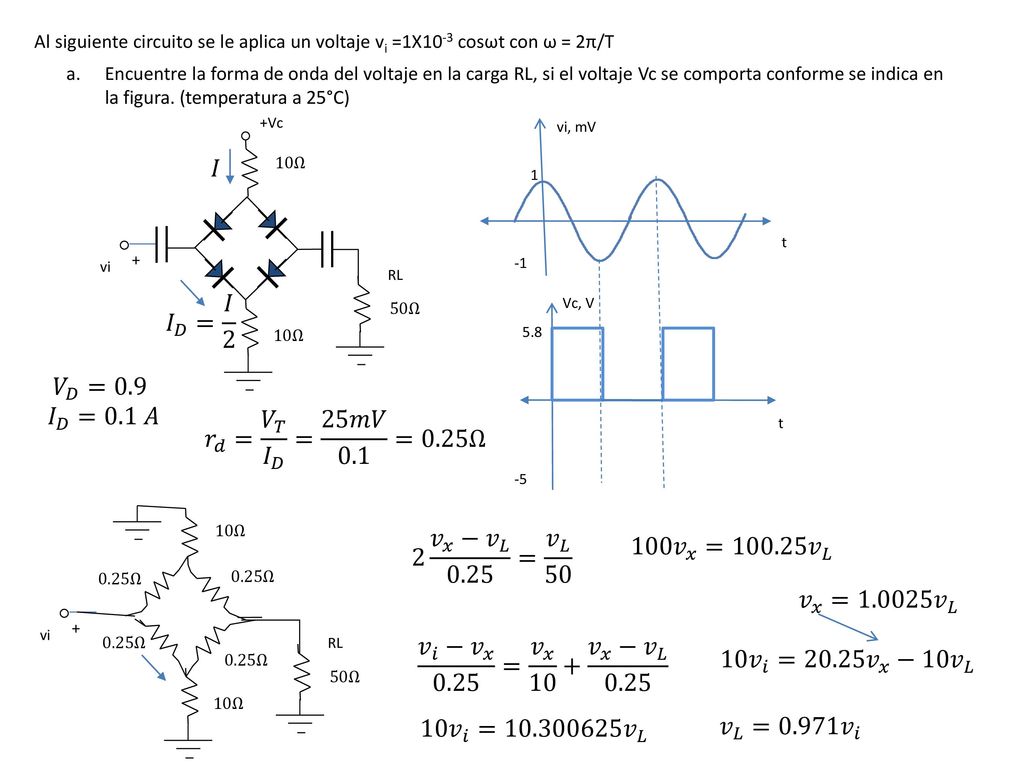

Al siguiente circuito se le aplica un voltaje vi =1X10-3 cosωt con ω = 2π/T Encuentre la forma de onda del voltaje en la carga RL, si el voltaje Vc se comporta conforme se indica en la figura. (temperatura a 25°C) RL +Vc vi + 𝐼 𝐼 𝐷 = 𝐼 2 10Ω 50Ω vi, mV t 1 -1 5.8 -5 Vc, V 𝑉 𝐷 = 𝐼 𝐷 =0.1 𝐴 𝑟 𝑑 = 𝑉 𝑇 𝐼 𝐷 = 25𝑚𝑉 0.1 =0.25Ω 10Ω 2 𝑣 𝑥 − 𝑣 𝐿 = 𝑣 𝐿 50 100𝑣 𝑥 = 𝑣 𝐿 0.25Ω 0.25Ω 𝑣 𝑥 = 𝑣 𝐿 + vi 0.25Ω RL 𝑣 𝑖 − 𝑣 𝑥 = 𝑣 𝑥 𝑣 𝑥 − 𝑣 𝐿 0.25 0.25Ω 10𝑣 𝑖 =20.25 𝑣 𝑥 −10 𝑣 𝐿 50Ω 10Ω 10𝑣 𝑖 = 𝑣 𝐿 𝑣 𝐿 = 0.971𝑣 𝑖

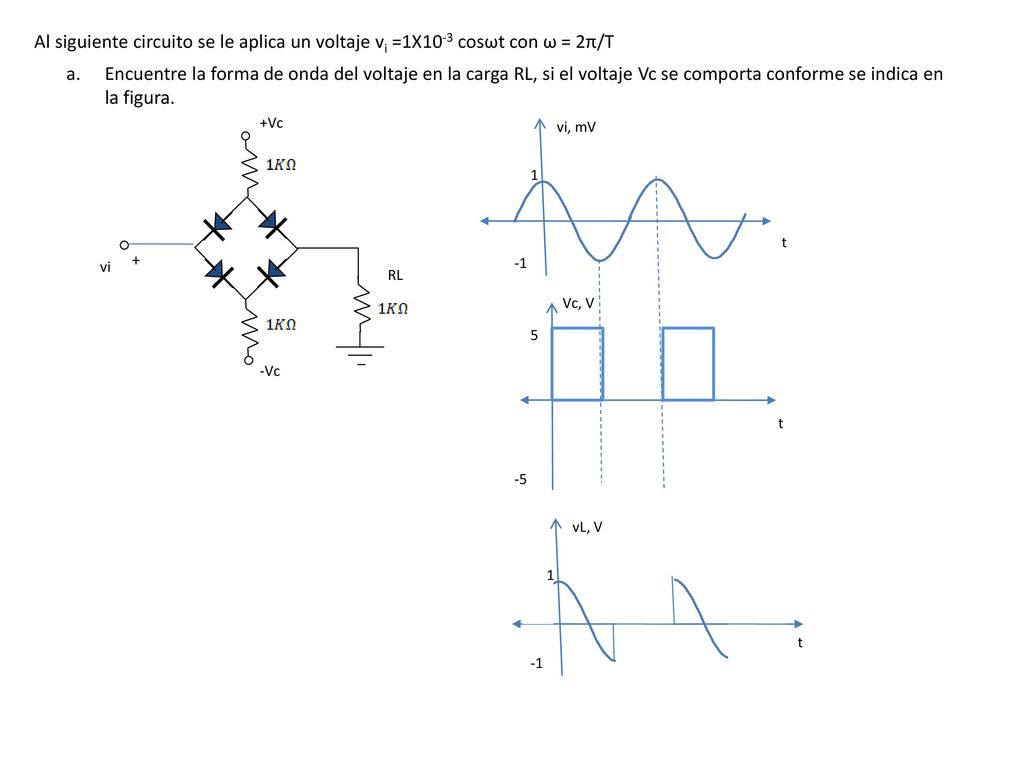

4 Al siguiente circuito se le aplica un voltaje vi =1X10-3 cosωt con ω = 2π/T
Encuentre la forma de onda del voltaje en la carga RL, si el voltaje Vc se comporta conforme se indica en la figura. +Vc vi, mV t 1 -1 5 -5 + vi RL Vc, V -Vc vL, V t 1 -1
