1 MSc. Félix David. Sandoval Enríquez
RESULTADO DE LA EXTRACCION Y EVALUACION DE PETROLEO NO CONVENCIONAL EN CUBA , APLICANDO METODOS TERMICOS. VI SIMPOSIO VNIIneft 2017 Autores: MSc. Félix S. Echevarría Pestana. MSc. Lourdes V. Lesmes Garrido MSc. Félix David. Sandoval Enríquez MSc. Amilcar Fierro Ruiz de Ugarrio Presentado por: MSc. Felix S. Echevarria Pestana . CEINPET

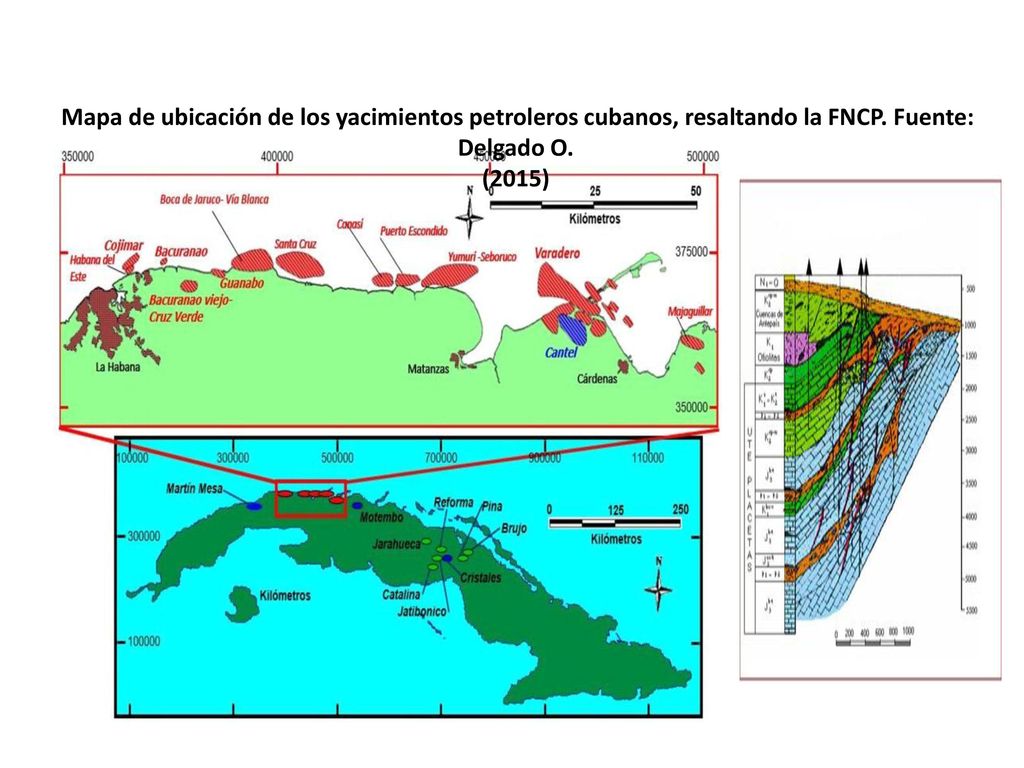

2 Mapa de ubicación de los yacimientos petroleros cubanos, resaltando la FNCP. Fuente: Delgado O.
(2015)

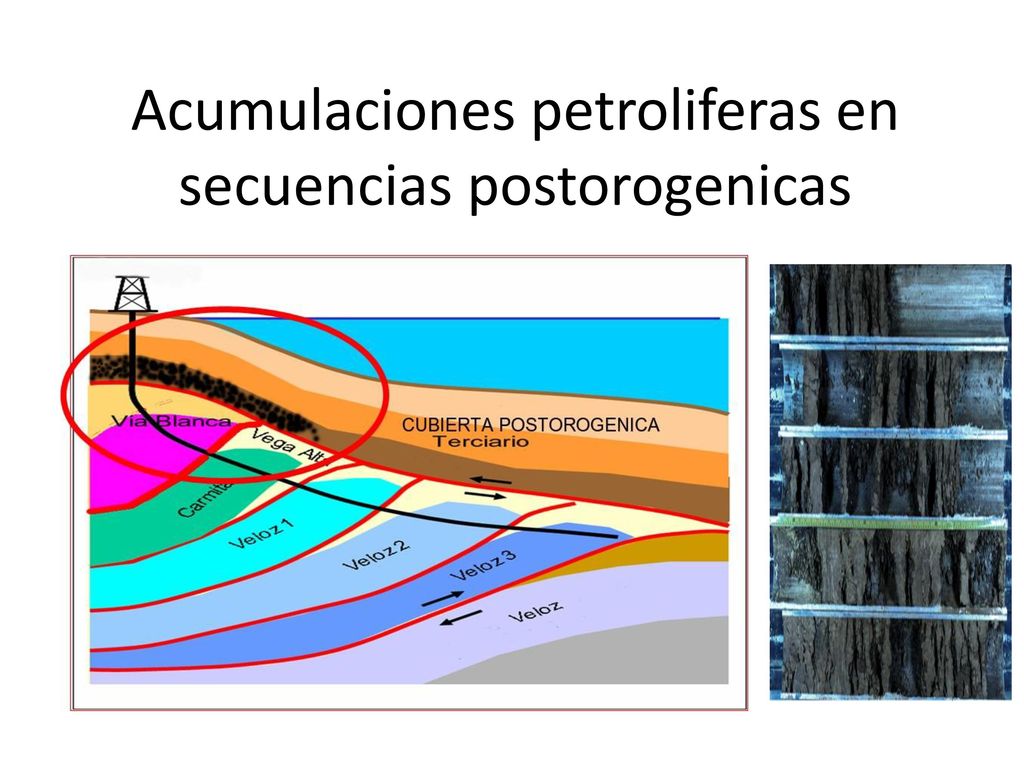

3 Acumulaciones petroliferas en secuencias postorogenicas

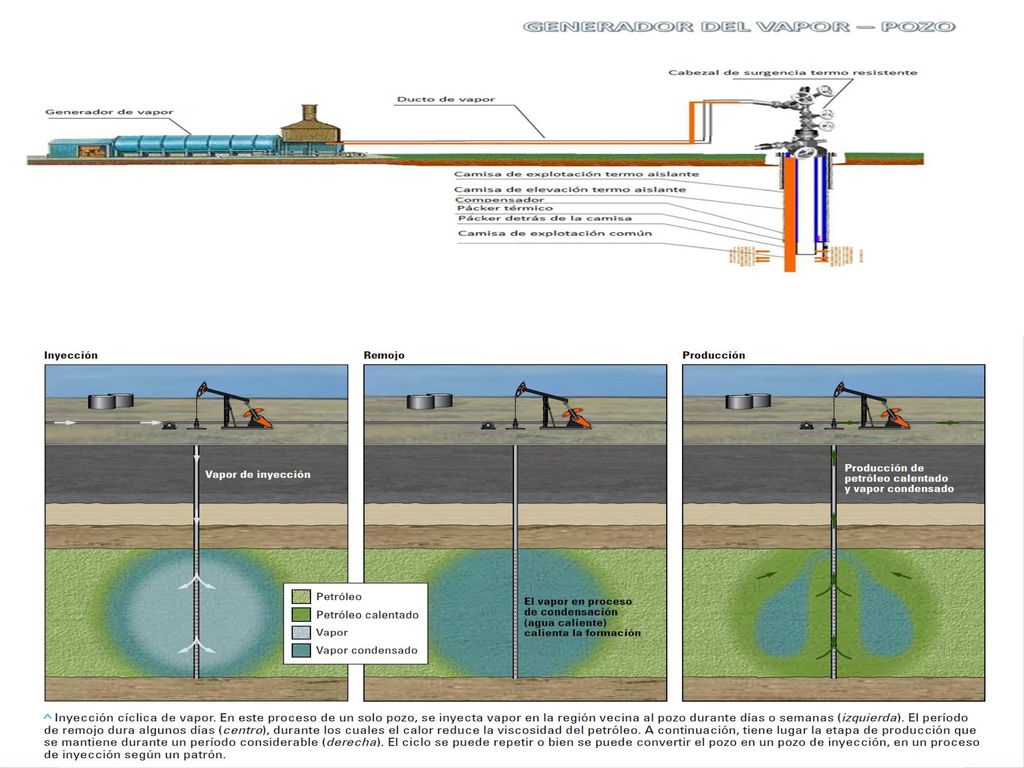

4

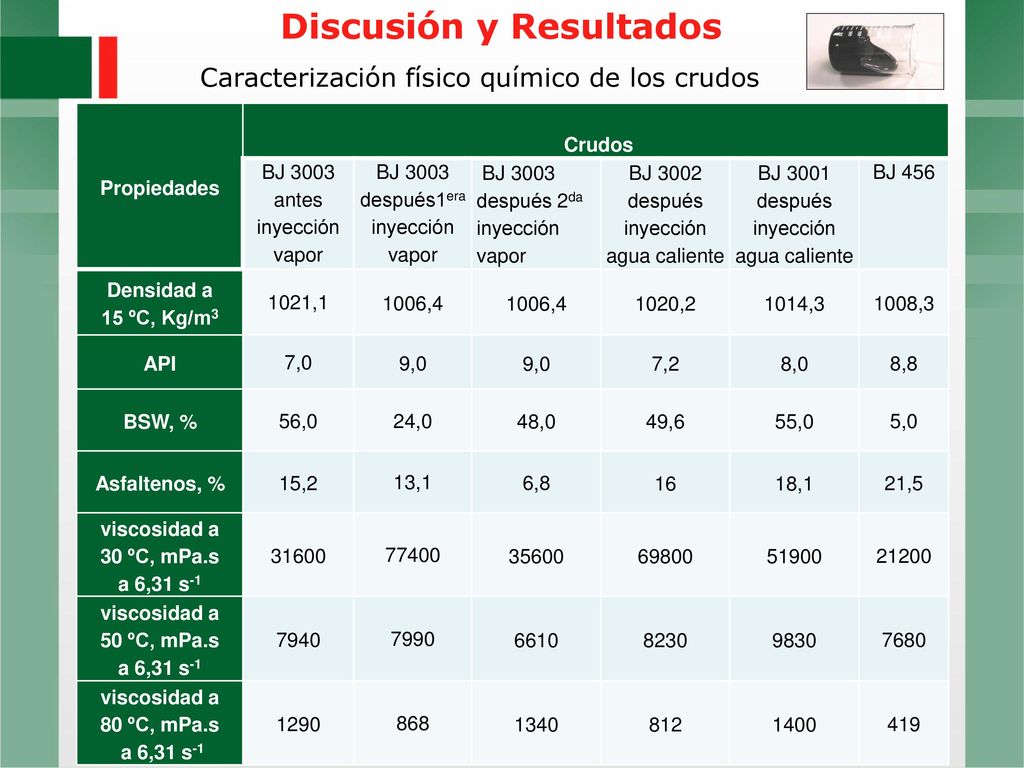

5 Discusión y Resultados
Caracterización físico químico de los crudos Propiedades  Crudos BJ 3003 antes inyección vapor BJ 3003 después1era inyección vapor BJ después 2da inyección vapor BJ 3002 después inyección agua caliente BJ 3001 después inyección agua caliente BJ 456 Densidad a 15 ºC, Kg/m3 1021,1 1006,4 1020,2 1014,3 1008,3 API 7,0 9,0 7,2 8,0 8,8 BSW, % 56,0 24,0 48,0 49,6 55,0 5,0 Asfaltenos, % 15,2 13,1 6,8 16 18,1 21,5 viscosidad a 30 ºC, mPa.s a 6,31 s-1 31600 77400 35600 69800 51900 21200 50 ºC, mPa.s 7940 7990 6610 8230 9830 7680 80 ºC, mPa.s 1290 868 1340 812 1400 419 Tabla I. Caracterización física de los crudos

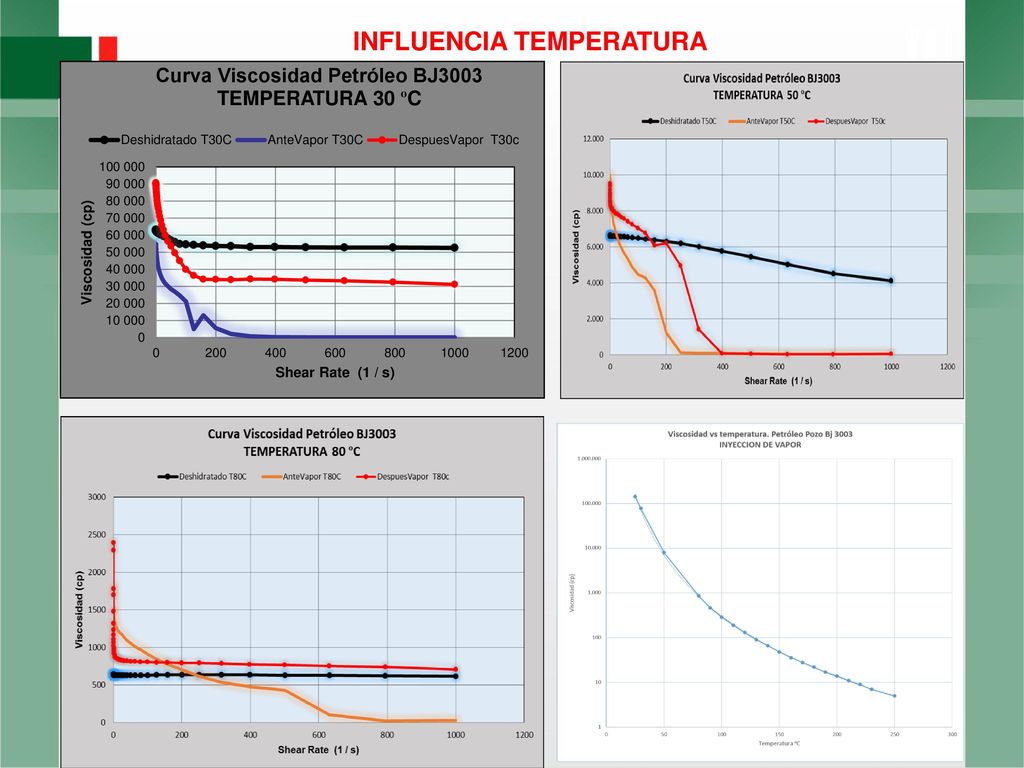

6 INFLUENCIA TEMPERATURA

7 INFLUENCIA SOLVENTE AROMATICO

8 Comportamiento reológico

9 Discusión y Resultados

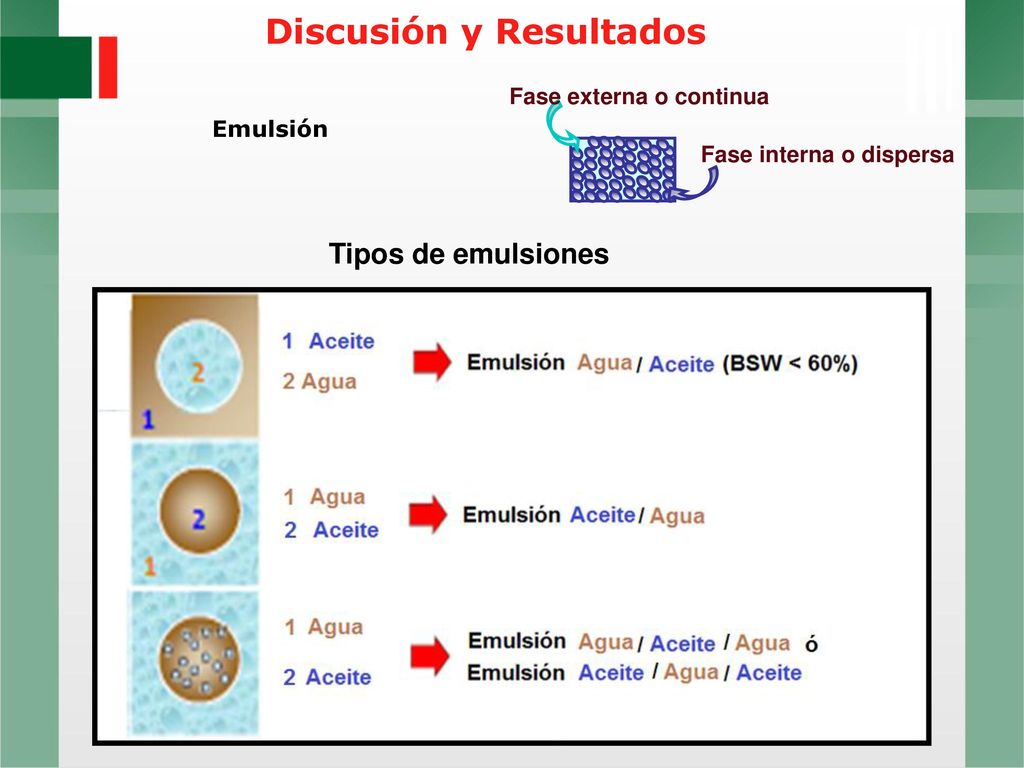

Fase externa o continua Fase interna o dispersa Emulsión Tipos de emulsiones

10 Discusión y Resultados
Emulsión W/O Emulsión W/O MUESTRA_BJ 3003 Iera iny. vapor 40x[1] MUESTRA_BJ da iny. vapor 40x[1] Emulsión W/O Emulsión W/O/W MUESTRA_BJ 3001 iny. Agua caliente 40x[1] MUESTRA_BJ 3002 Agua caliente. 40x[1]

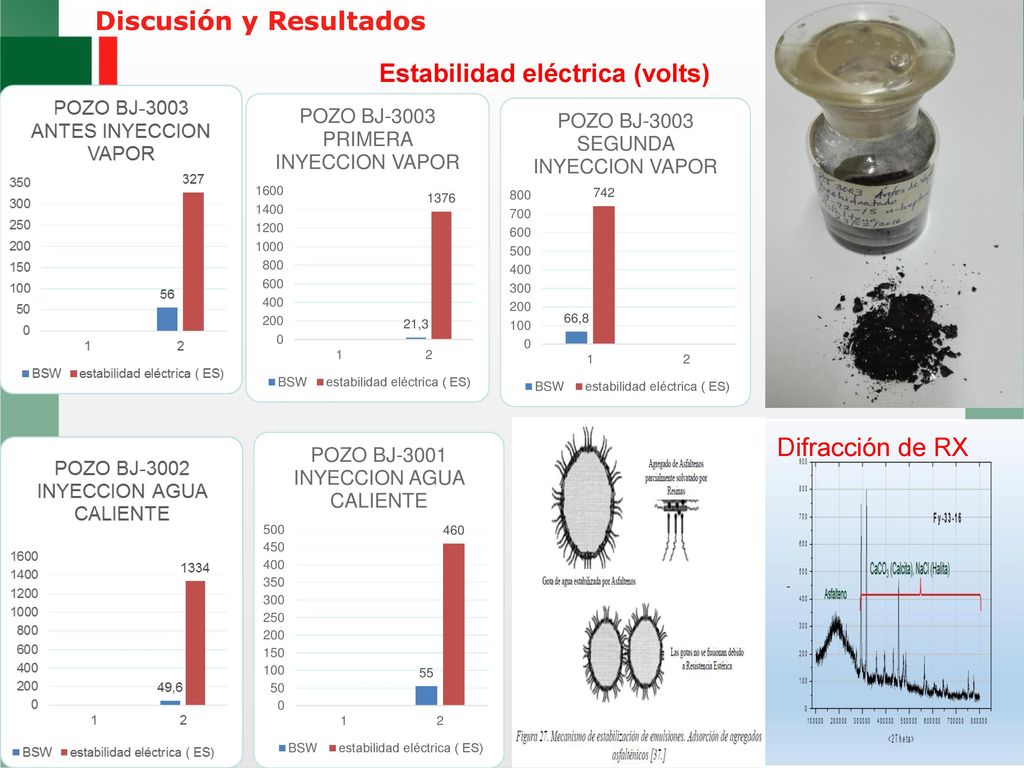

11 Estabilidad eléctrica (volts)
Discusión y Resultados Estabilidad eléctrica (volts) Difracción de RX

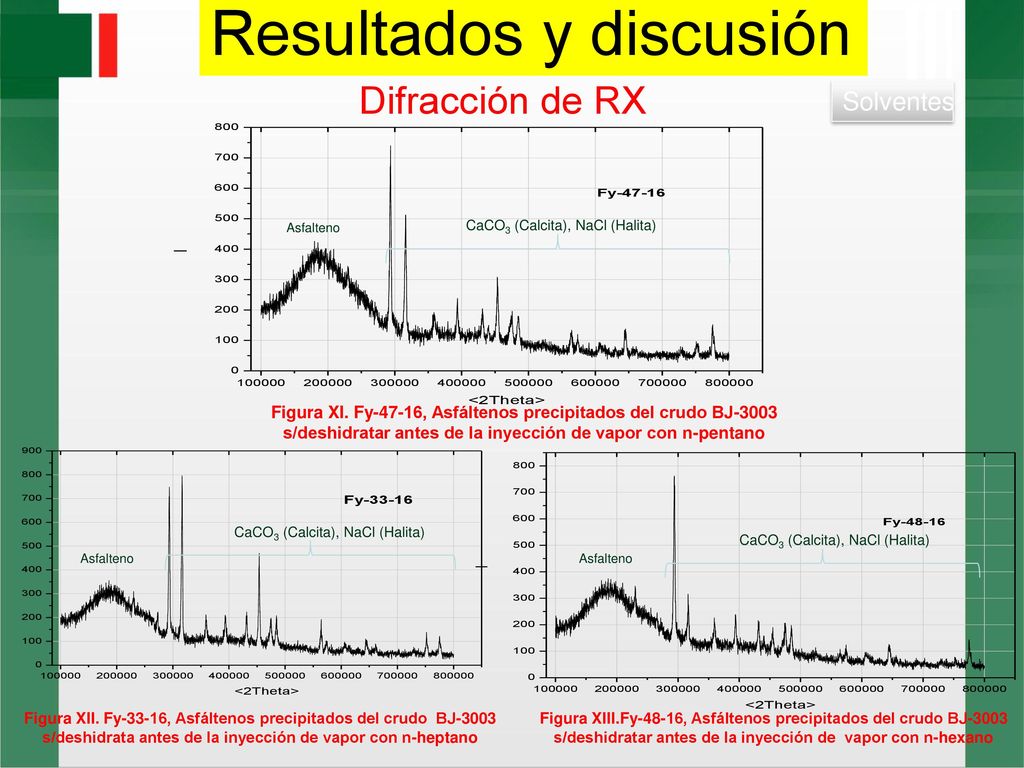

12 Resultados y discusión
Difracción de RX Solventes Asfalteno CaCO3 (Calcita), NaCl (Halita) Figura XI. Fy-47-16, Asfáltenos precipitados del crudo BJ-3003 s/deshidratar antes de la inyección de vapor con n-pentano Para evaluar los solventes, no hay diferencias en cuanto a la composición de las muestras obteniéndose fundamentalmente tres fases, asfalteno, NaCl halita , CaCO3 calcita CaCO3 (Calcita), NaCl (Halita) CaCO3 (Calcita), NaCl (Halita) Asfalteno Asfalteno Figura XII. Fy-33-16, Asfáltenos precipitados del crudo BJ-3003 s/deshidrata antes de la inyección de vapor con n-heptano Figura XIII.Fy-48-16, Asfáltenos precipitados del crudo BJ-3003 s/deshidratar antes de la inyección de vapor con n-hexano

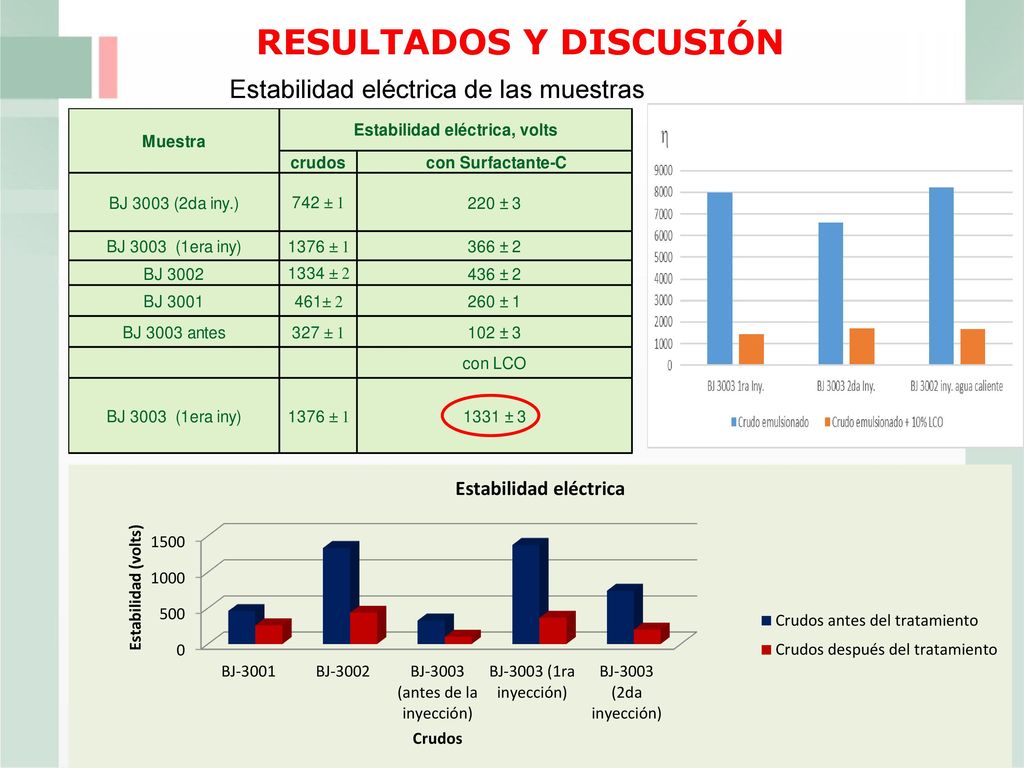

13 Estabilidad eléctrica de las muestras
RESULTADOS Y DISCUSIÓN Estabilidad eléctrica de las muestras

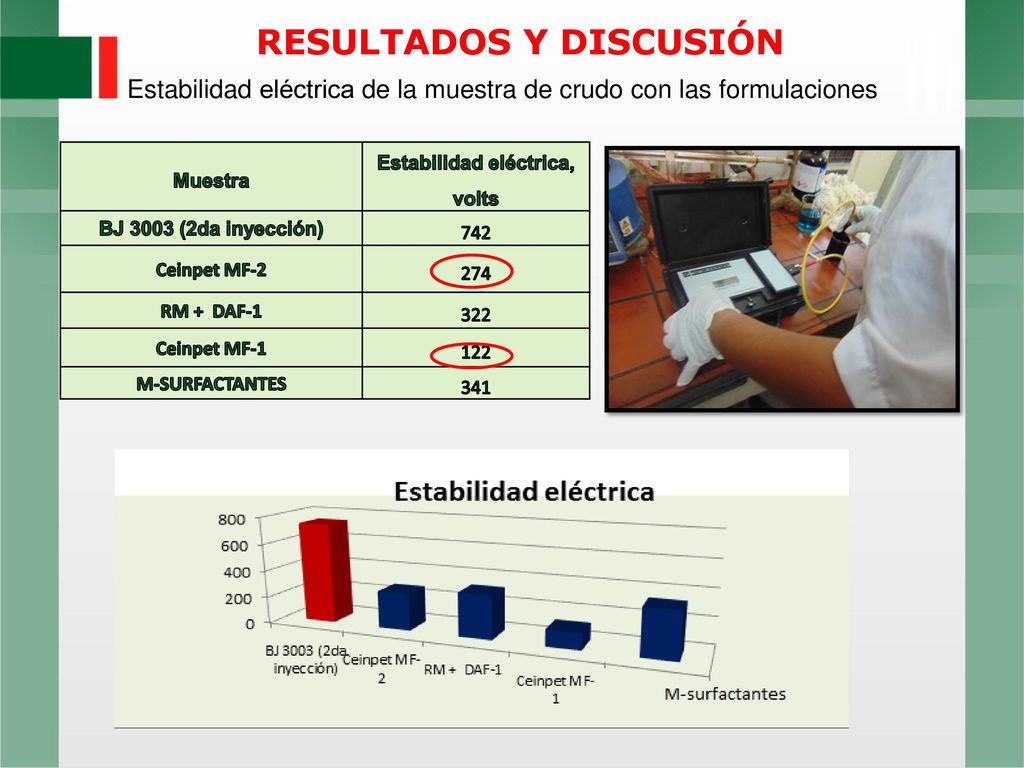

14 Estabilidad eléctrica, volts
RESULTADOS Y DISCUSIÓN Estabilidad eléctrica de la muestra de crudo con las formulaciones Muestra Estabilidad eléctrica, volts BJ 3003 (2da inyección) 742 Ceinpet MF-2 274 RM + DAF-1 322 Ceinpet MF-1 122 M-SURFACTANTES 341

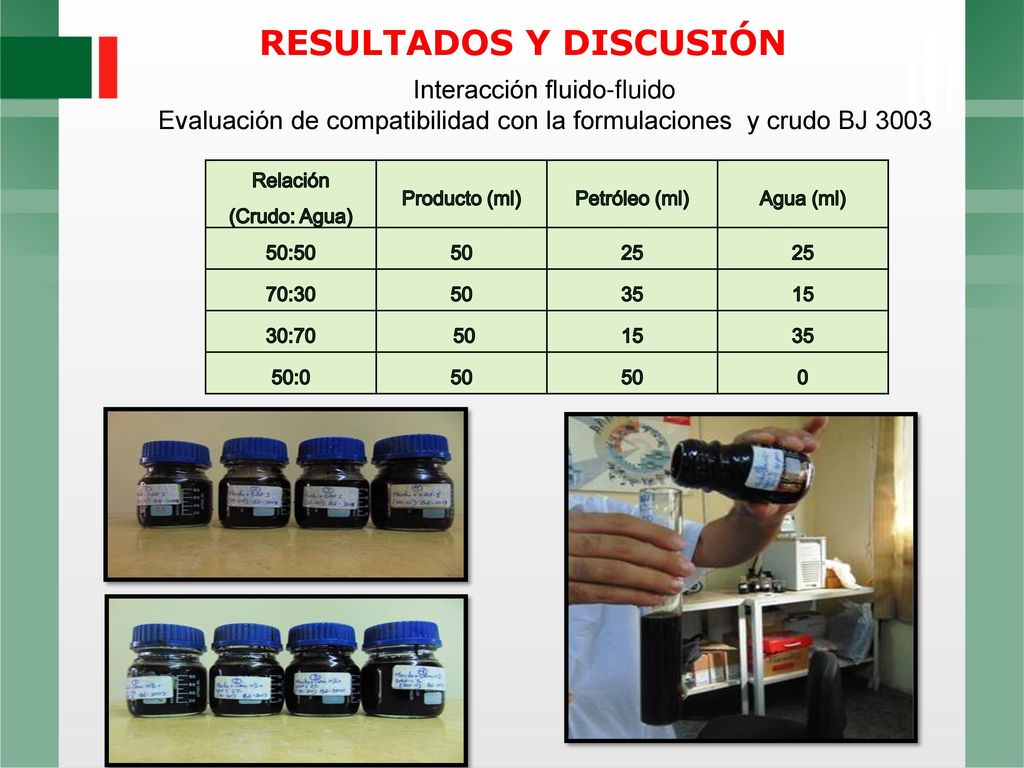

15 RESULTADOS Y DISCUSIÓN
Interacción fluido-fluido Evaluación de compatibilidad con la formulaciones y crudo BJ 3003 Relación (Crudo: Agua) Producto (ml) Petróleo (ml) Agua (ml) 50:50 50 25 70:30 35 15 30:70  50 50:0

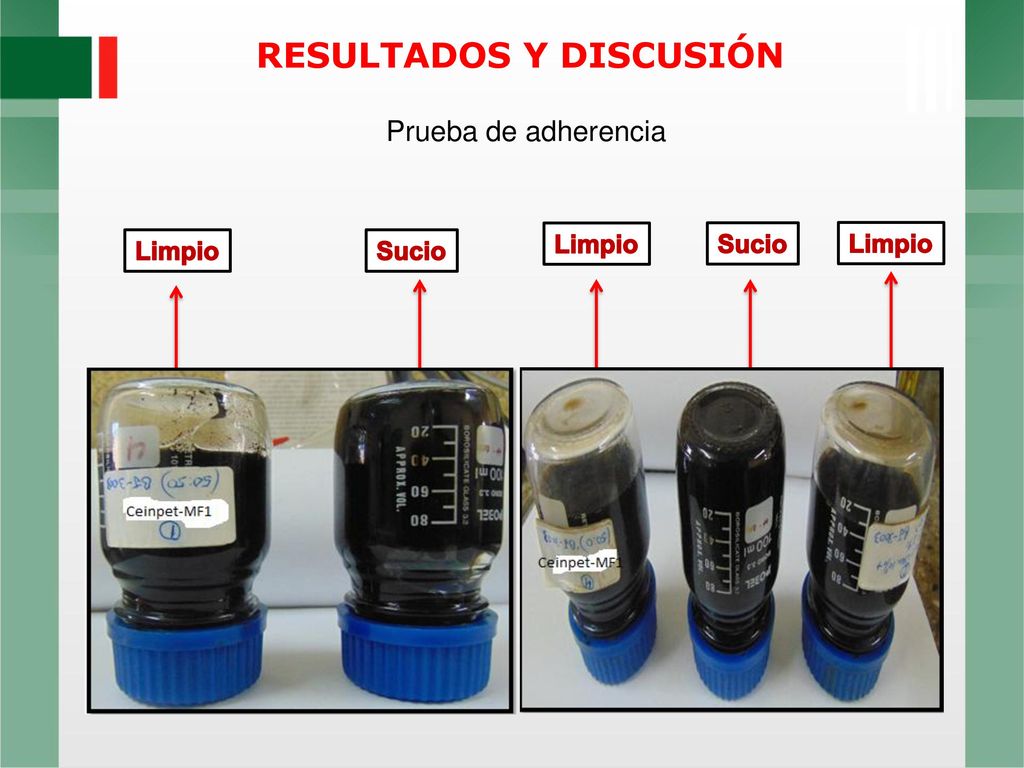

16 RESULTADOS Y DISCUSIÓN
Prueba de adherencia Limpio Sucio Limpio Limpio Sucio

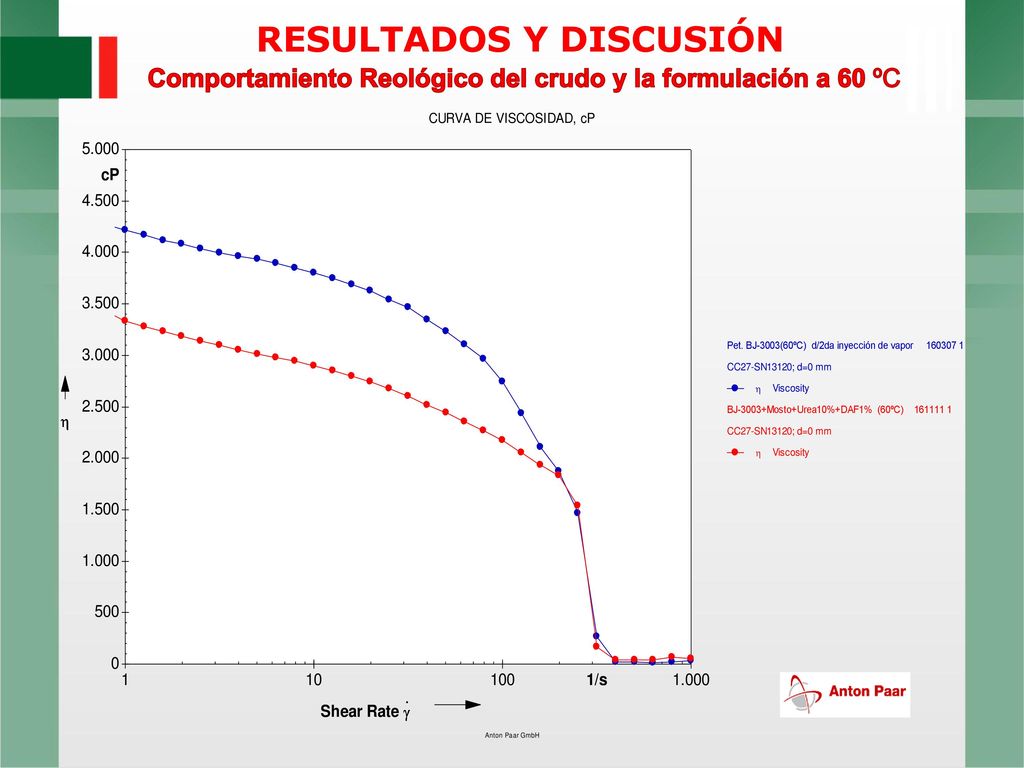

17 Comportamiento Reológico del crudo y la formulación a 60 ºC
RESULTADOS Y DISCUSIÓN Comportamiento Reológico del crudo y la formulación a 60 ºC

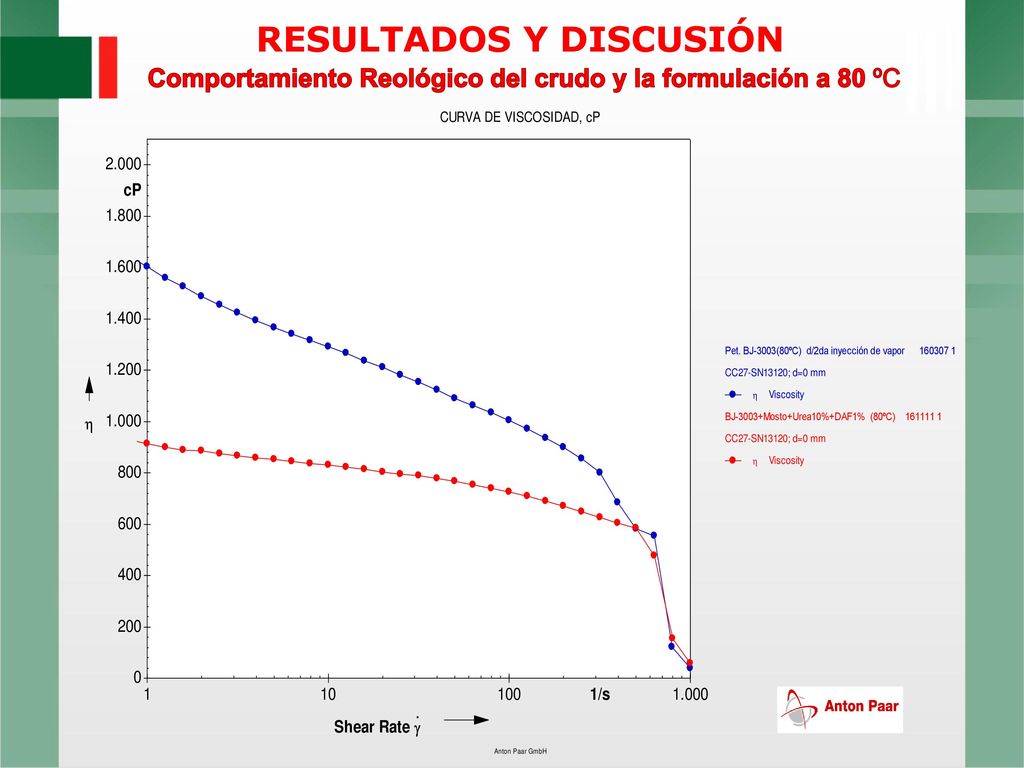

18 Comportamiento Reológico del crudo y la formulación a 80 ºC
RESULTADOS Y DISCUSIÓN Comportamiento Reológico del crudo y la formulación a 80 ºC

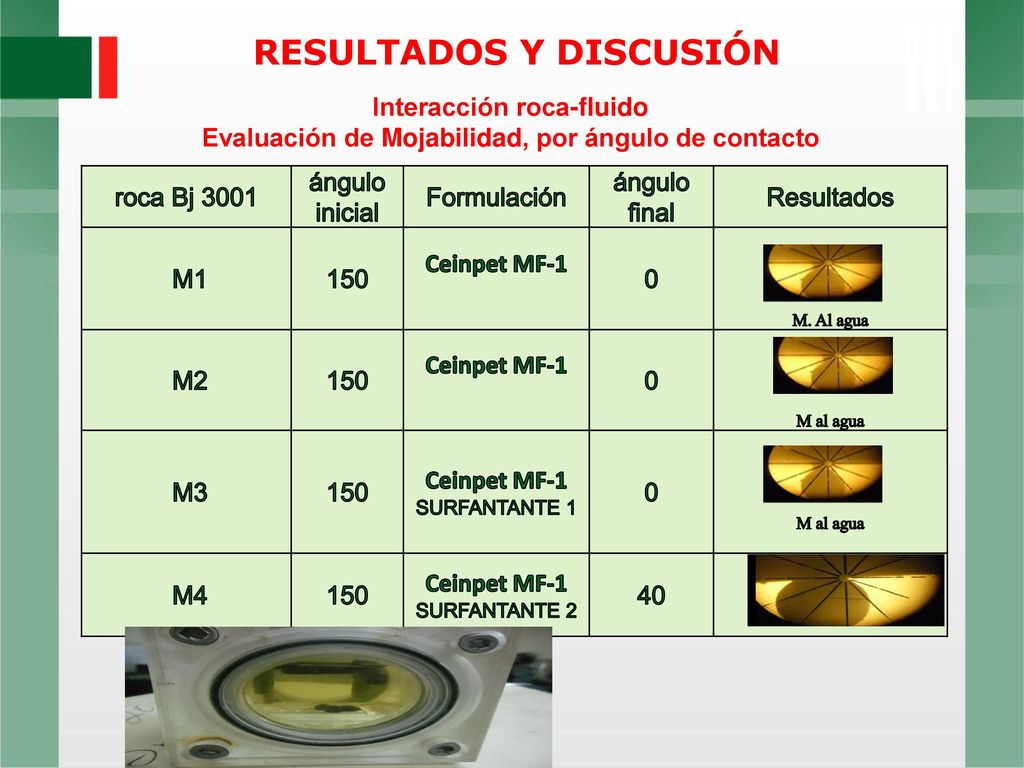

19 RESULTADOS Y DISCUSIÓN
Interacción roca-fluido Evaluación de Mojabilidad, por ángulo de contacto roca Bj 3001 ángulo inicial Formulación ángulo final Resultados M1 150 Ceinpet MF-1 M. Al agua M2 M al agua M3 SURFANTANTE 1 M4 SURFANTANTE 2 40

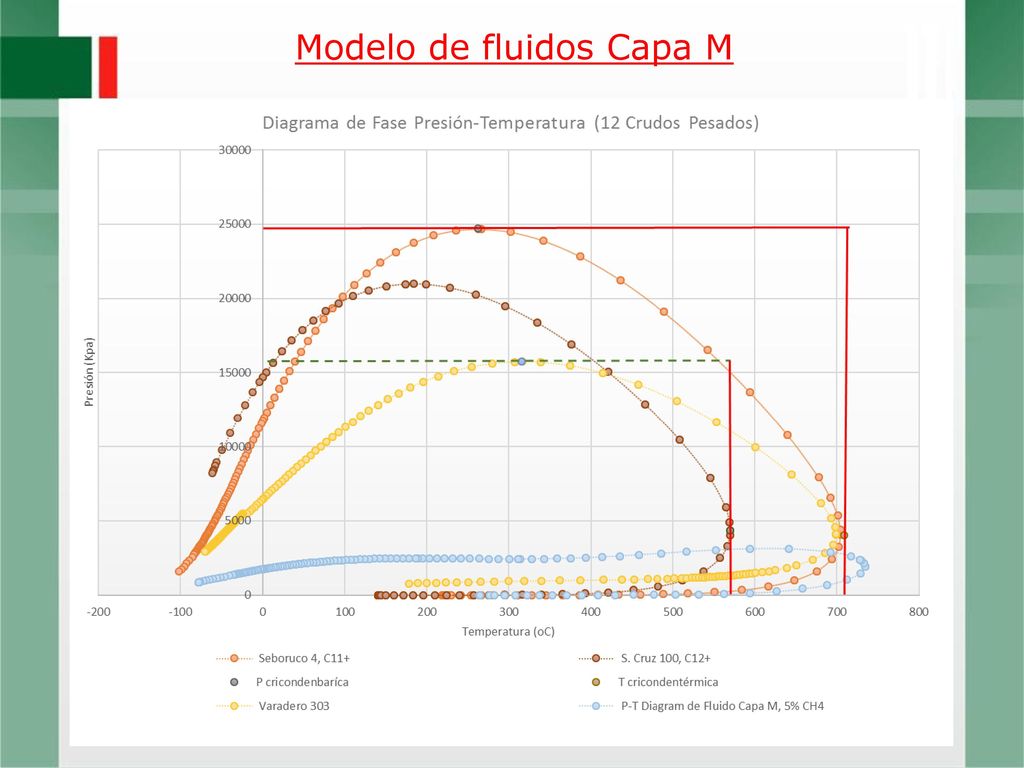

20 Modelo de fluidos Capa M

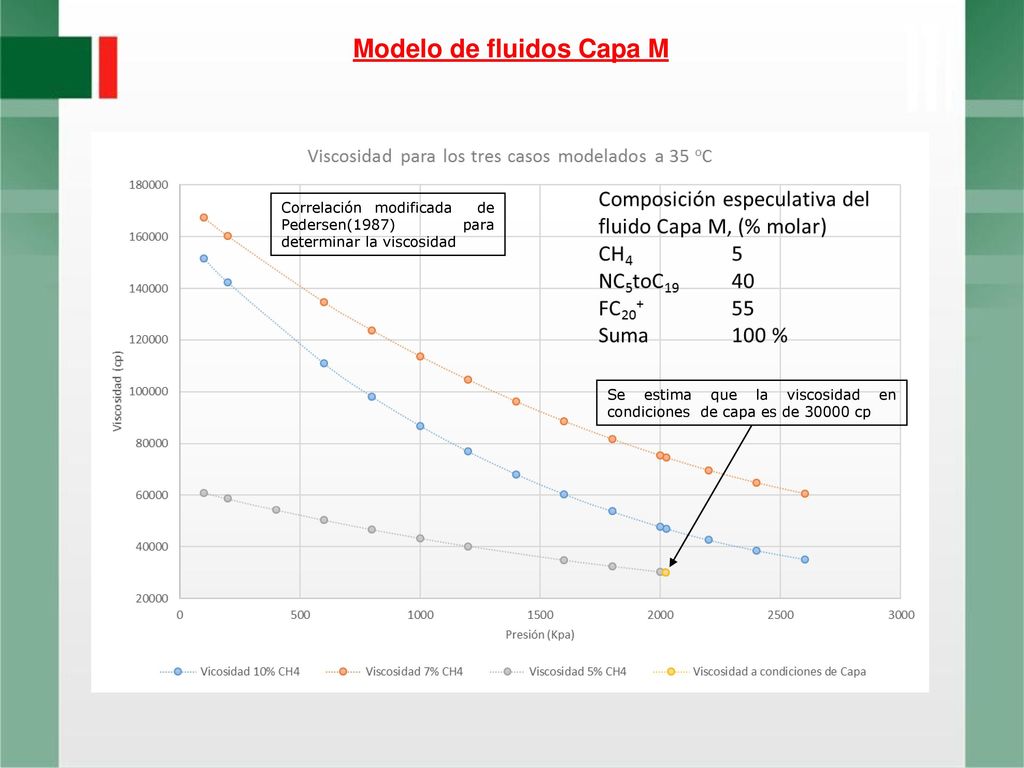

21 Modelo de fluidos Capa M
Correlación modificada de Pedersen(1987) para determinar la viscosidad Se estima que la viscosidad en condiciones de capa es de cp

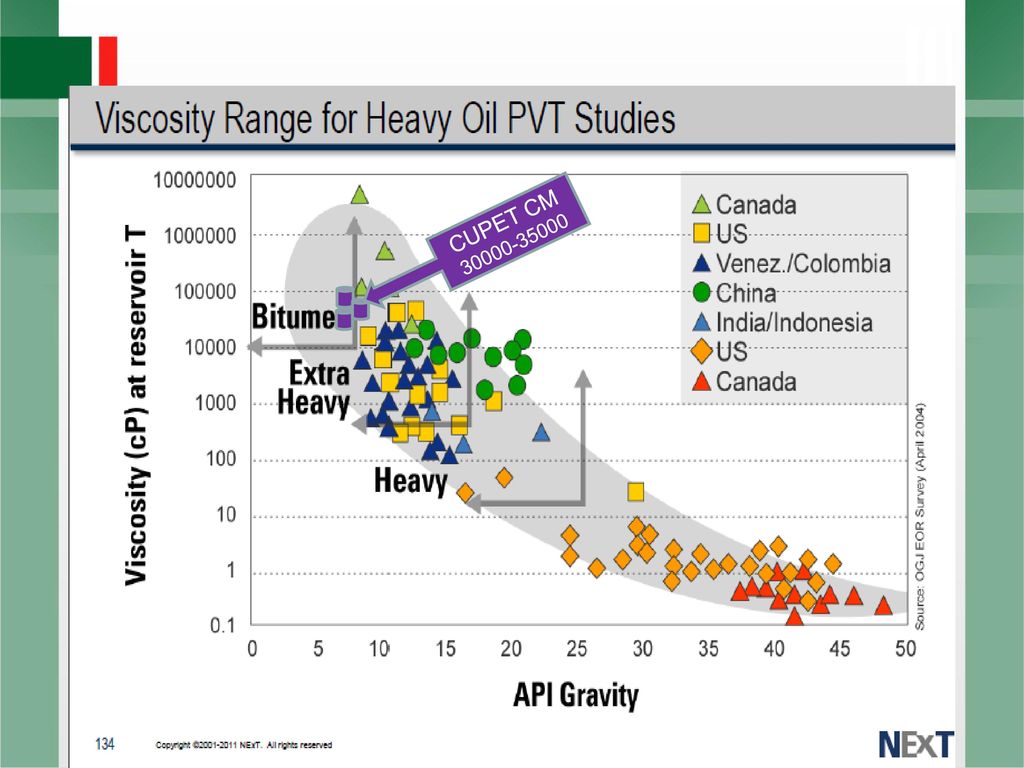

22 CUPET CM

23 Gracias por su Atención FIN
