RADIOGRAFIA CARPAL.

Presentación del tema: "RADIOGRAFIA CARPAL."— Transcripción de la presentación:

1 RADIOGRAFIA CARPAL

2 ESTADIOS DE MADURACION ESQUELETICA
C.D. Juan Antonio Anaya

3 ANATOMIA DE LA MANO CARPO. 8 huesos cortos METACARPO. 5 huesos
14 falanges

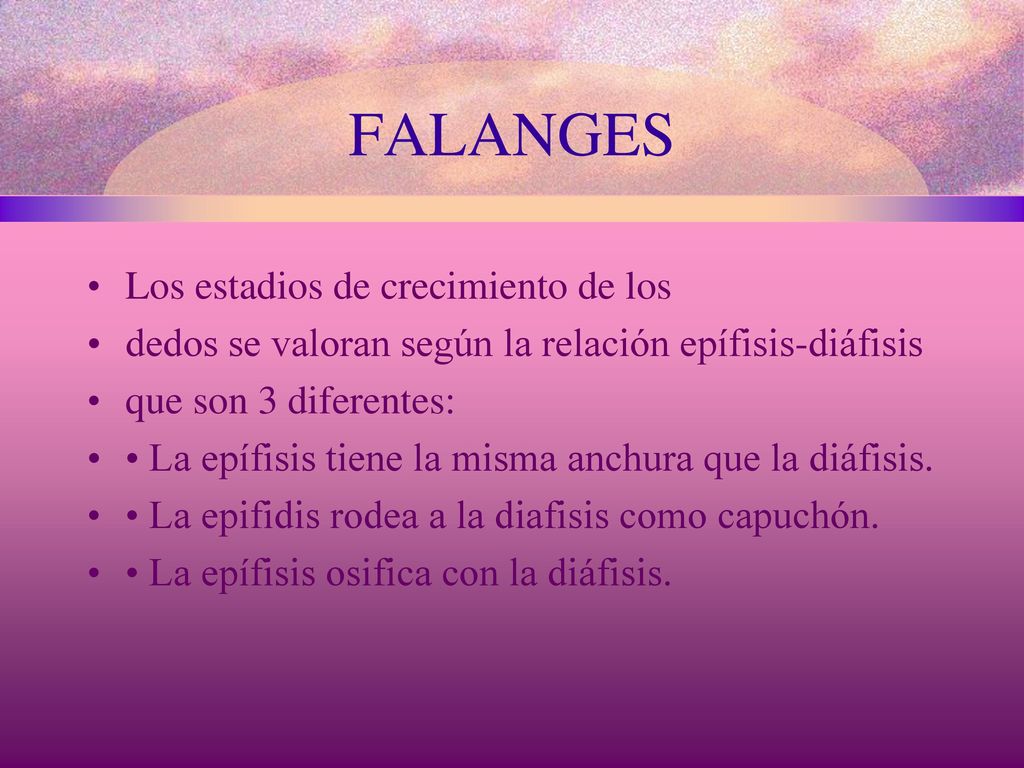

4 FALANGES Los estadios de crecimiento de los
dedos se valoran según la relación epífisis-diáfisis que son 3 diferentes: • La epífisis tiene la misma anchura que la diáfisis. • La epifidis rodea a la diafisis como capuchón. • La epífisis osifica con la diáfisis.

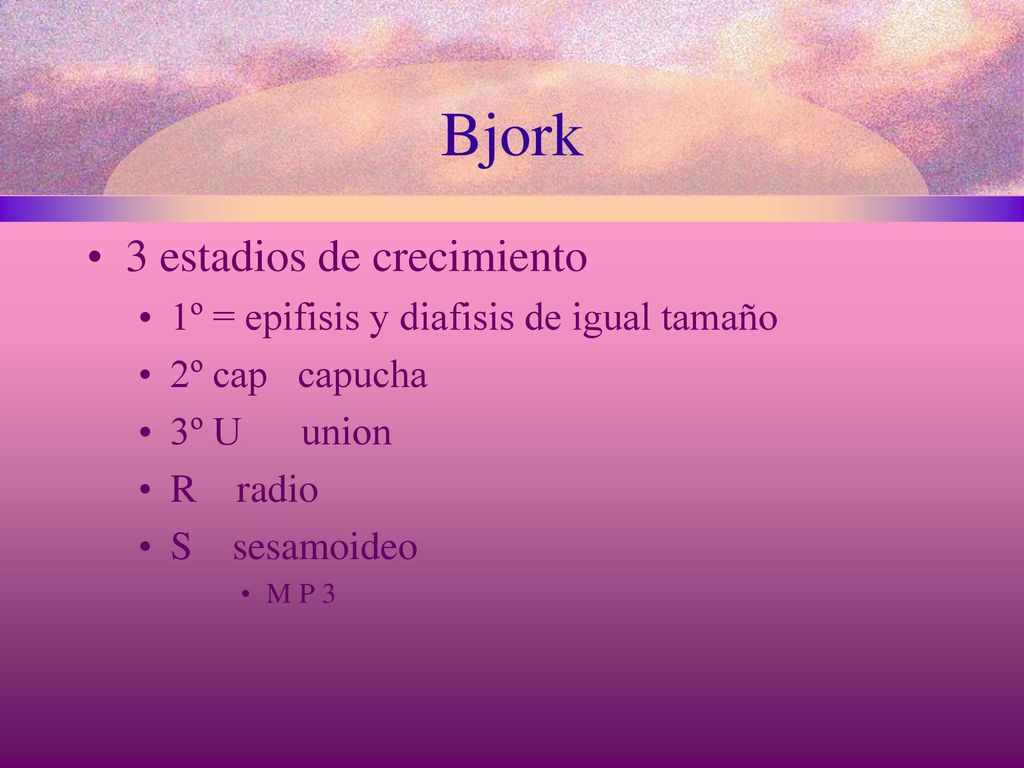

5 Bjork 3 estadios de crecimiento
1º = epifisis y diafisis de igual tamaño 2º cap capucha 3º U union R radio S sesamoideo M P 3

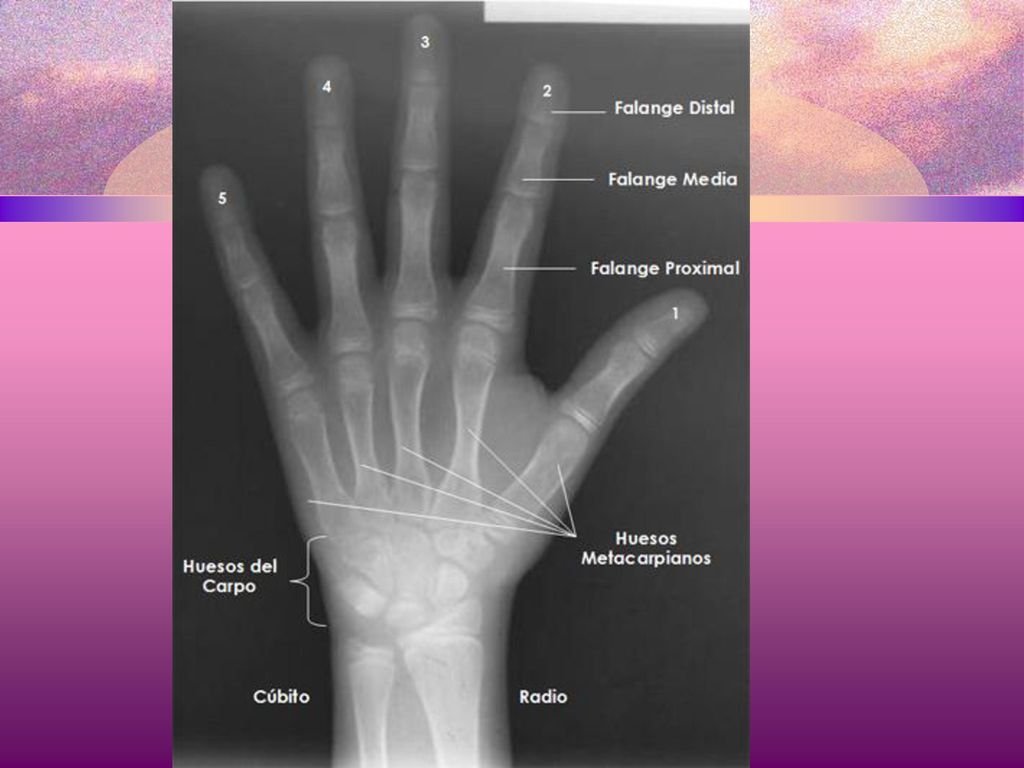

6

7

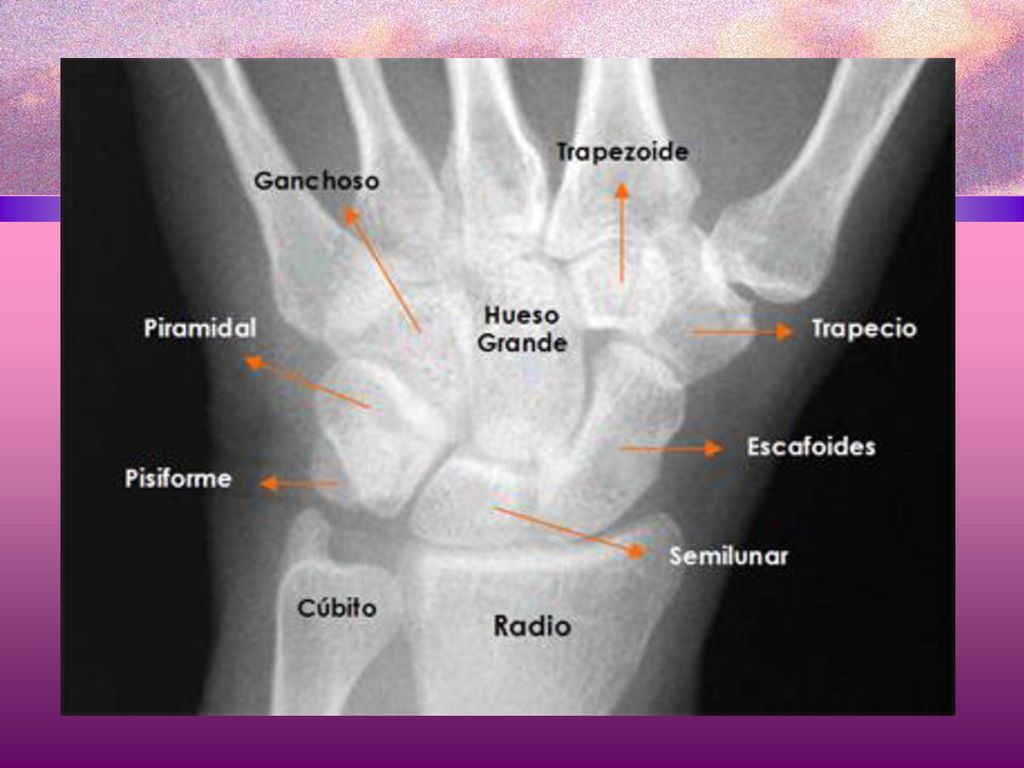

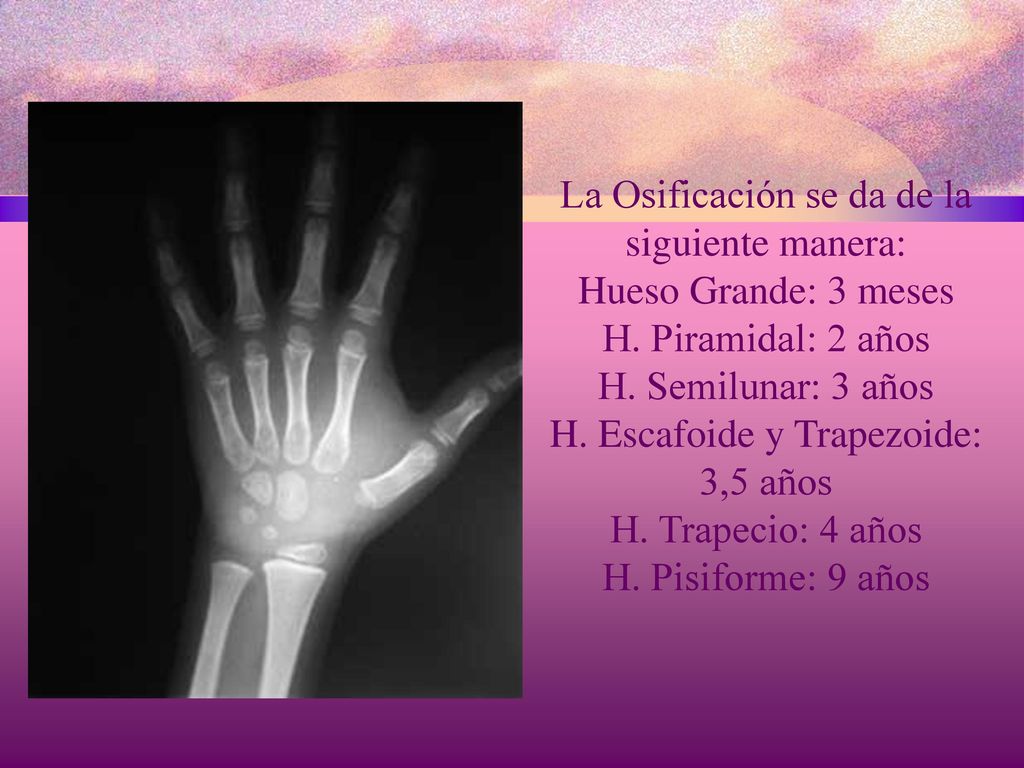

8 La Osificación se da de la siguiente manera:
Hueso Grande: 3 meses H. Piramidal: 2 años H. Semilunar: 3 años H. Escafoide y Trapezoide: 3,5 años H. Trapecio: 4 años H. Pisiforme: 9 años

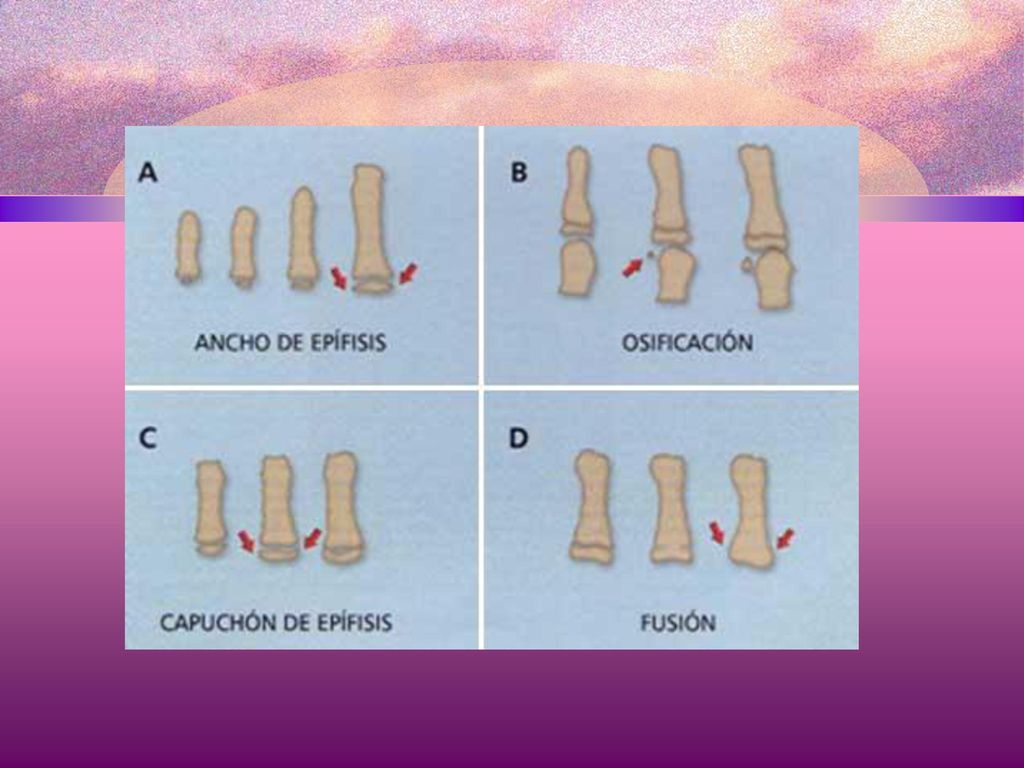

9

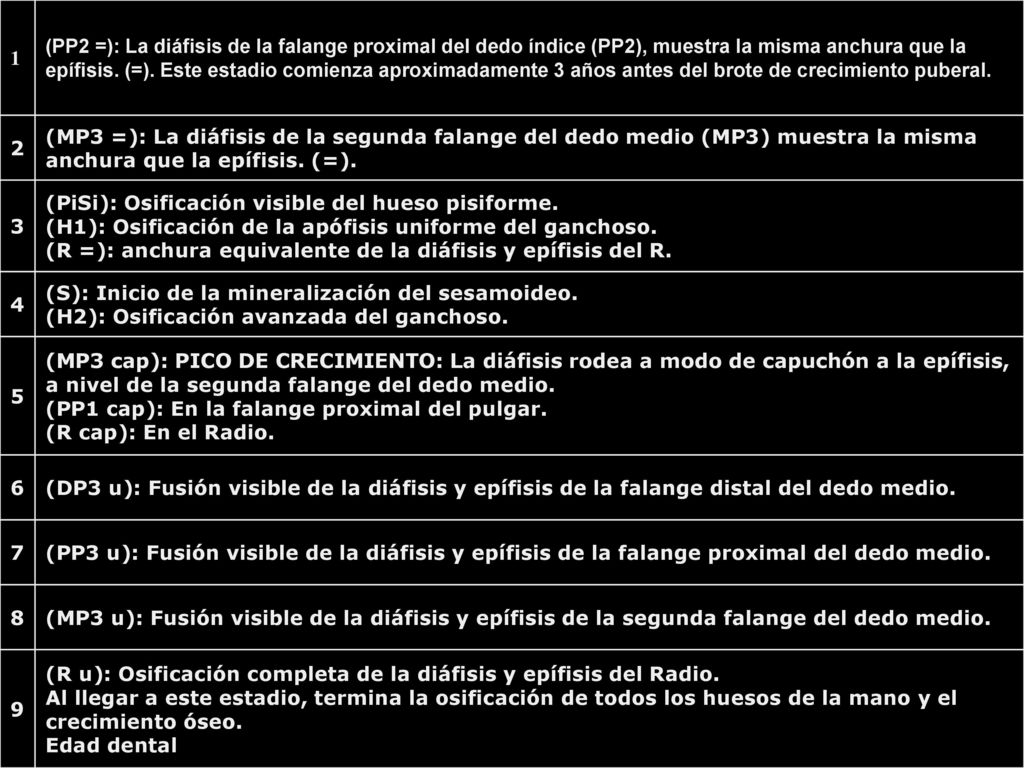

10 1 (PP2 =): La diáfisis de la falange proximal del dedo índice (PP2), muestra la misma anchura que la epífisis. (=). Este estadio comienza aproximadamente 3 años antes del brote de crecimiento puberal. 2 (MP3 =): La diáfisis de la segunda falange del dedo medio (MP3) muestra la misma anchura que la epífisis. (=). 3 (PiSi): Osificación visible del hueso pisiforme. (H1): Osificación de la apófisis uniforme del ganchoso. (R =): anchura equivalente de la diáfisis y epífisis del R. 4 (S): Inicio de la mineralización del sesamoideo. (H2): Osificación avanzada del ganchoso. 5 (MP3 cap): PICO DE CRECIMIENTO: La diáfisis rodea a modo de capuchón a la epífisis, a nivel de la segunda falange del dedo medio. (PP1 cap): En la falange proximal del pulgar. (R cap): En el Radio. 6 (DP3 u): Fusión visible de la diáfisis y epífisis de la falange distal del dedo medio. 7 (PP3 u): Fusión visible de la diáfisis y epífisis de la falange proximal del dedo medio. 8 (MP3 u): Fusión visible de la diáfisis y epífisis de la segunda falange del dedo medio. 9 (R u): Osificación completa de la diáfisis y epífisis del Radio. Al llegar a este estadio, termina la osificación de todos los huesos de la mano y el crecimiento óseo. Edad dental

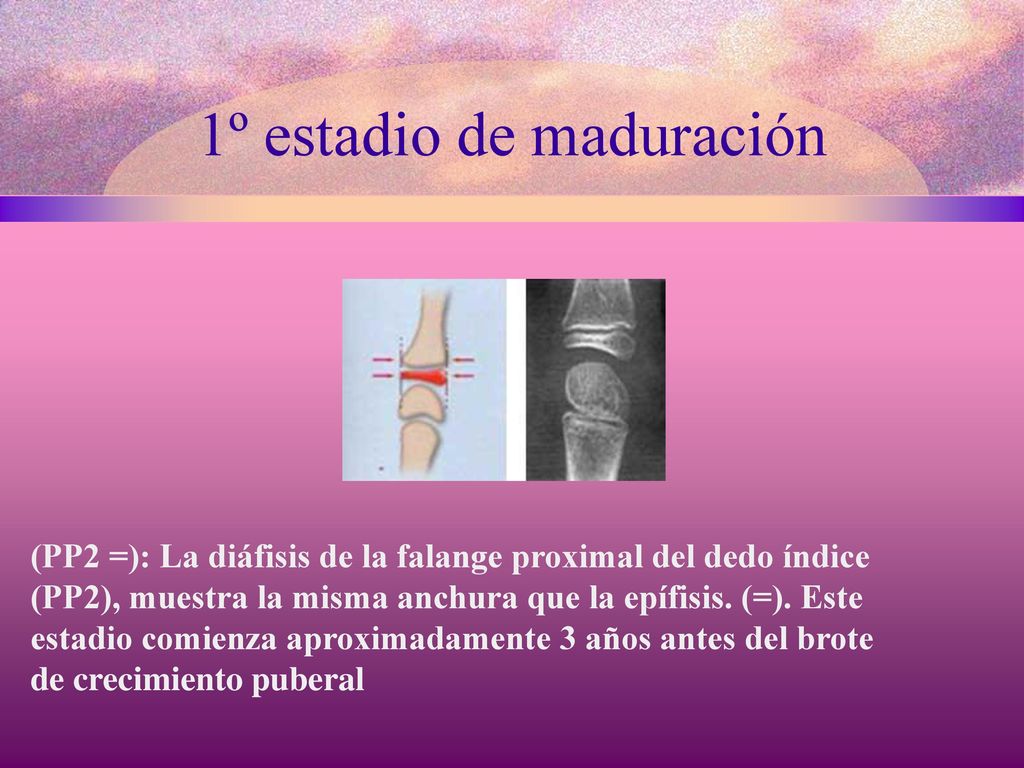

11 1º estadio de maduración
(PP2 =): La diáfisis de la falange proximal del dedo índice (PP2), muestra la misma anchura que la epífisis. (=). Este estadio comienza aproximadamente 3 años antes del brote de crecimiento puberal

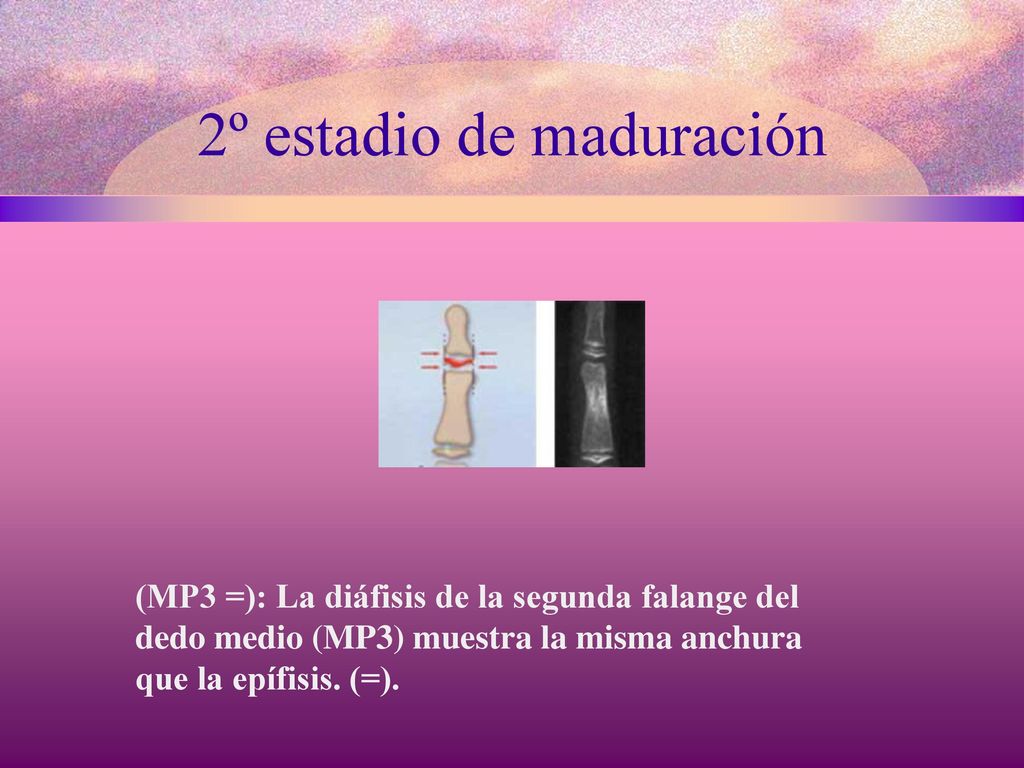

12 2º estadio de maduración
(MP3 =): La diáfisis de la segunda falange del dedo medio (MP3) muestra la misma anchura que la epífisis. (=).

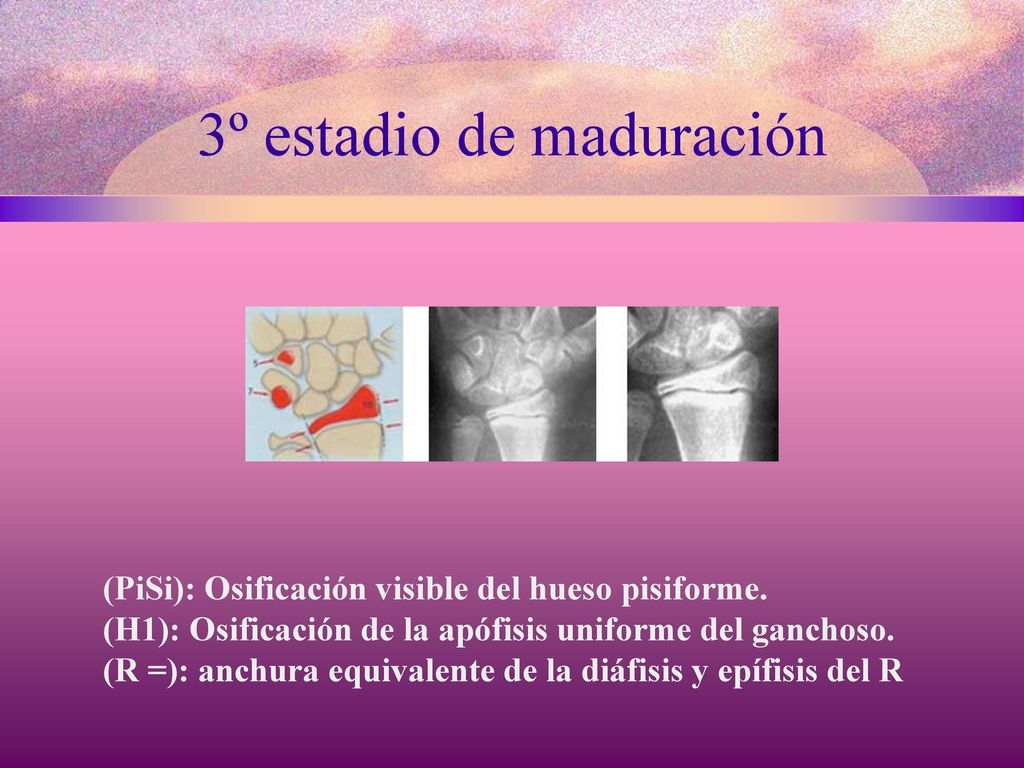

13 3º estadio de maduración
(PiSi): Osificación visible del hueso pisiforme. (H1): Osificación de la apófisis uniforme del ganchoso. (R =): anchura equivalente de la diáfisis y epífisis del R

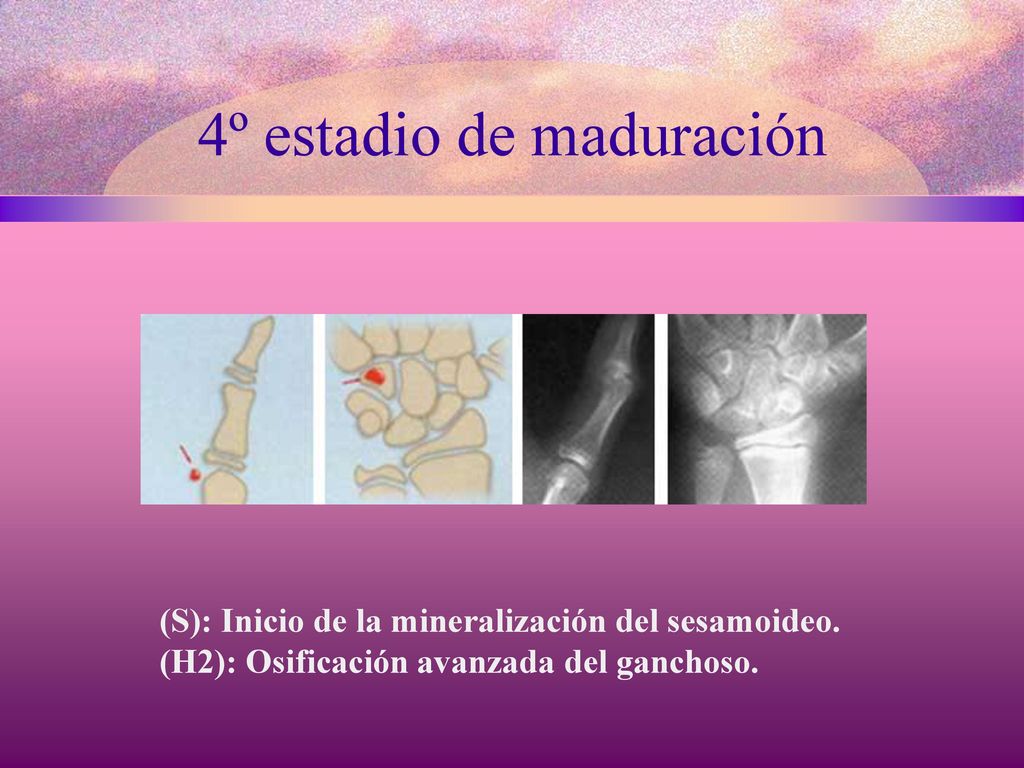

14 4º estadio de maduración
(S): Inicio de la mineralización del sesamoideo. (H2): Osificación avanzada del ganchoso.

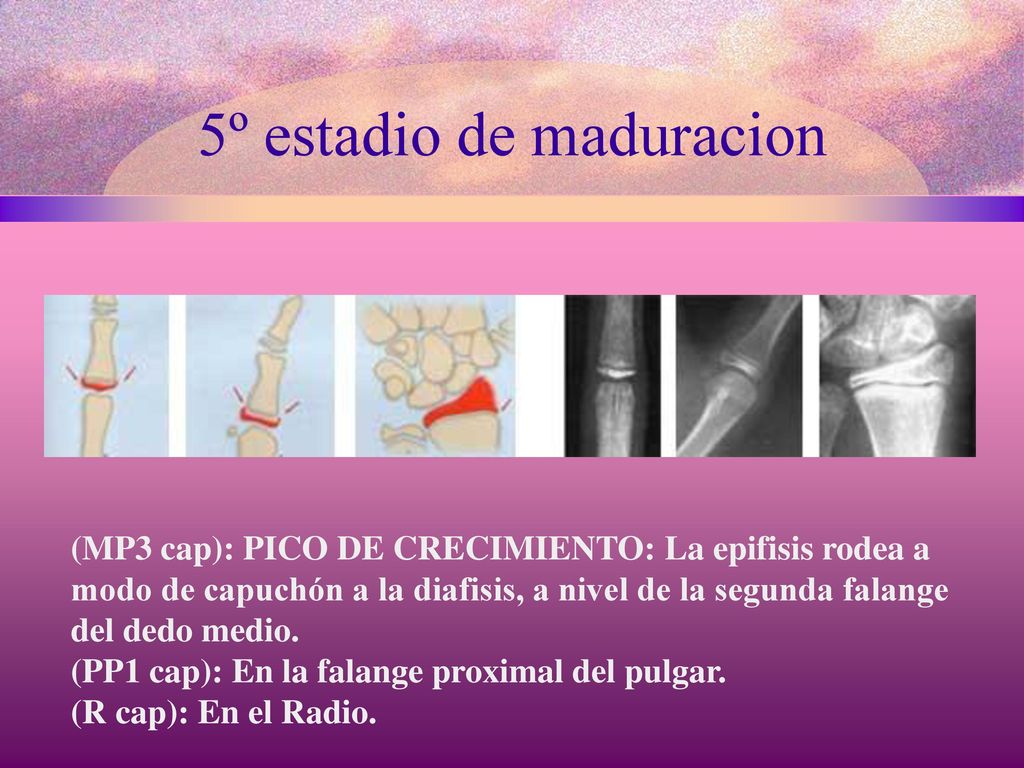

15 5º estadio de maduracion
(MP3 cap): PICO DE CRECIMIENTO: La epifisis rodea a modo de capuchón a la diafisis, a nivel de la segunda falange del dedo medio. (PP1 cap): En la falange proximal del pulgar. (R cap): En el Radio.

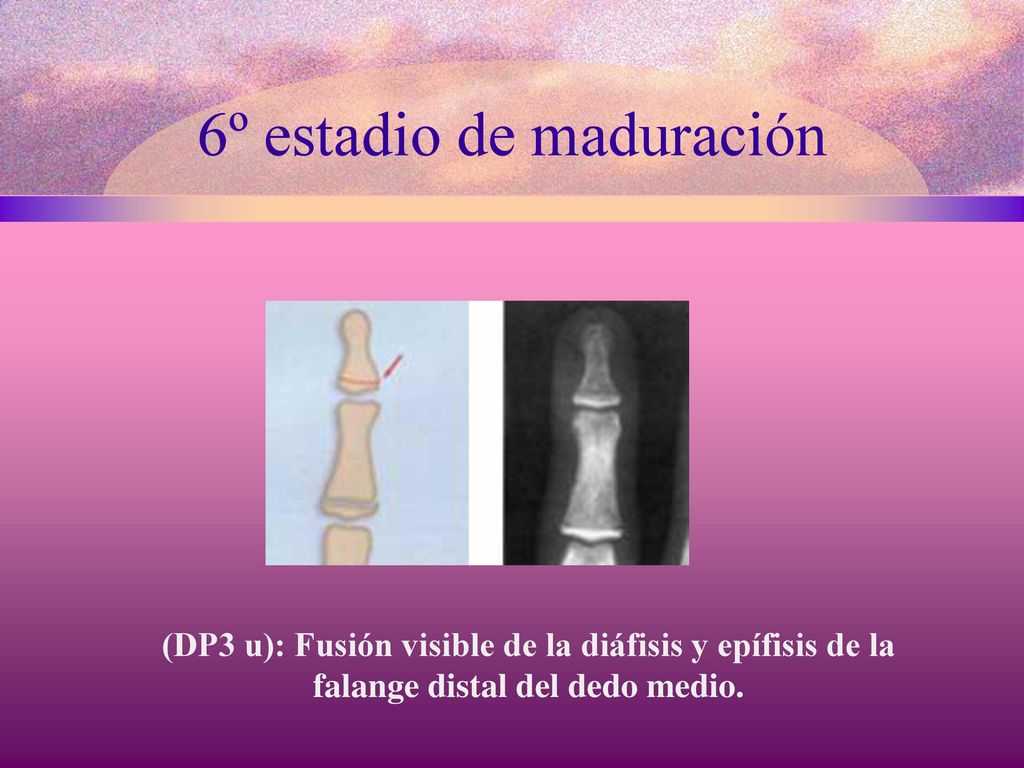

16 6º estadio de maduración
(DP3 u): Fusión visible de la diáfisis y epífisis de la falange distal del dedo medio.

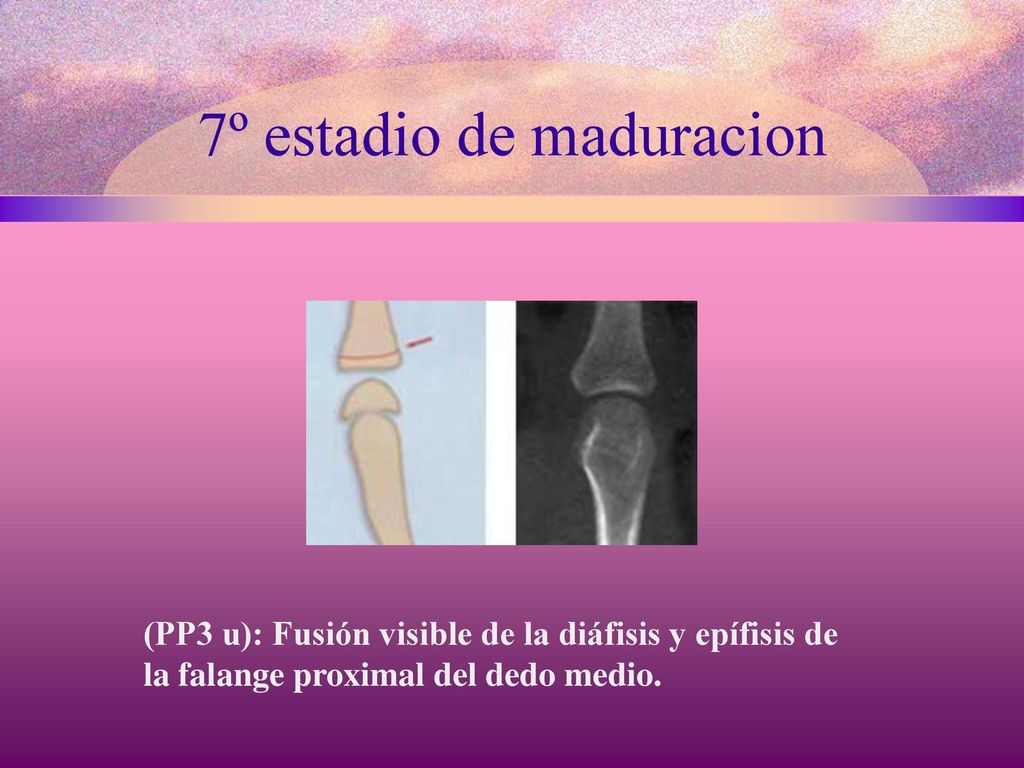

17 7º estadio de maduracion
(PP3 u): Fusión visible de la diáfisis y epífisis de la falange proximal del dedo medio.

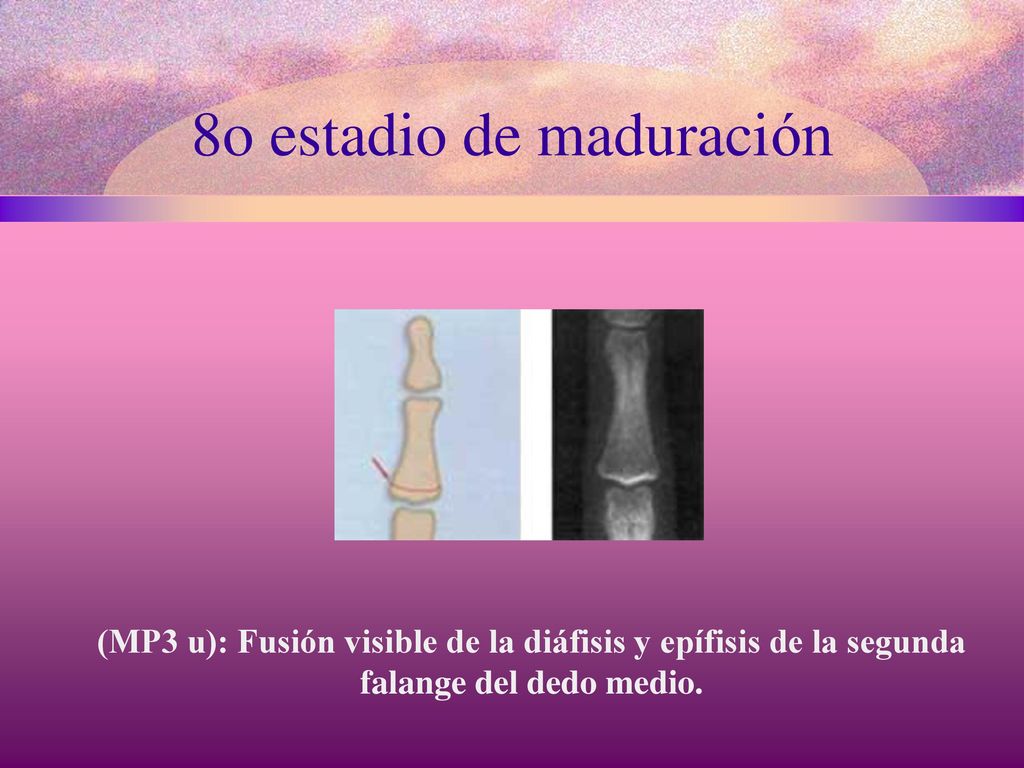

18 8o estadio de maduración
(MP3 u): Fusión visible de la diáfisis y epífisis de la segunda falange del dedo medio.

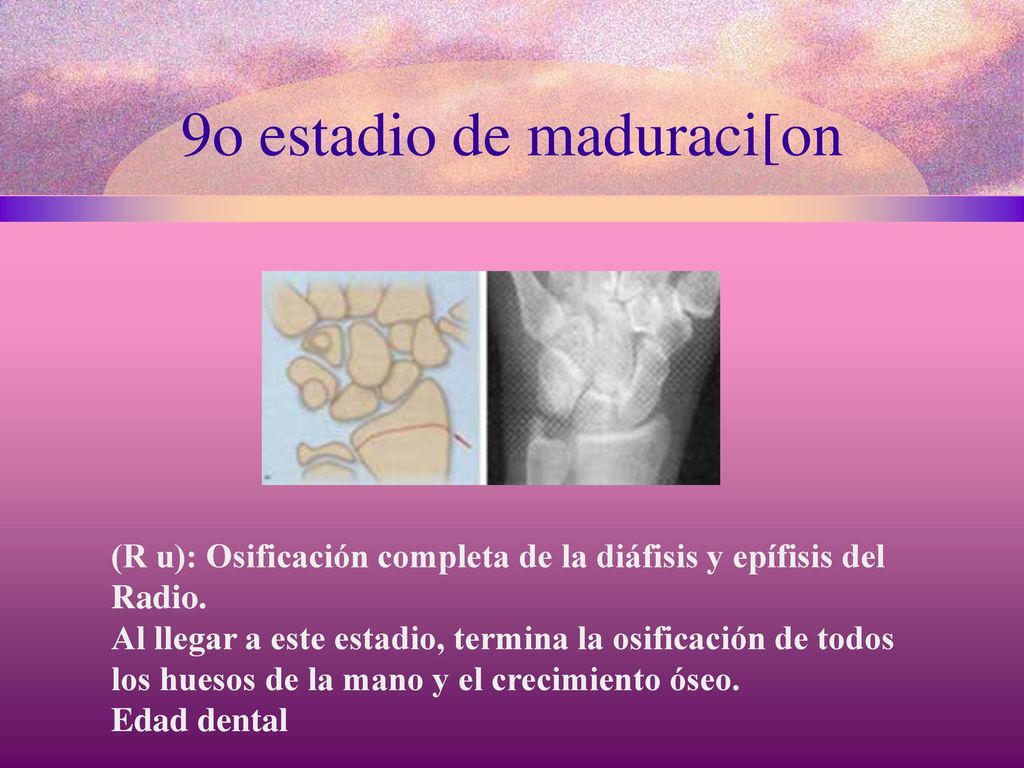

19 9o estadio de maduraci[on
(R u): Osificación completa de la diáfisis y epífisis del Radio. Al llegar a este estadio, termina la osificación de todos los huesos de la mano y el crecimiento óseo. Edad dental

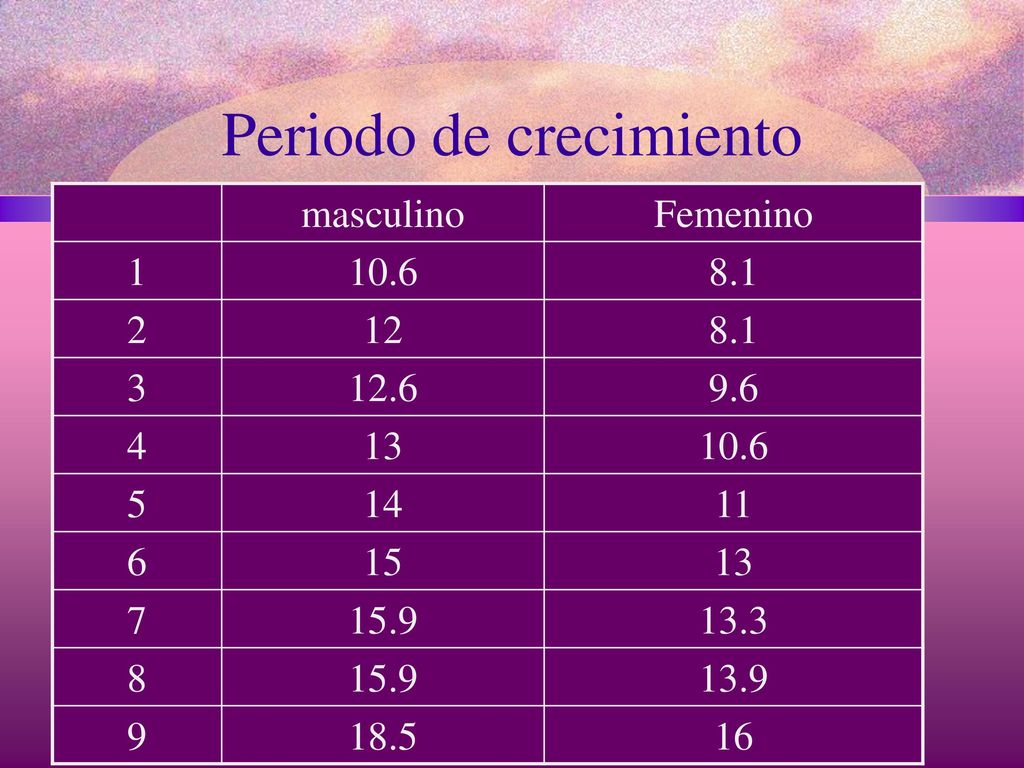

20 Periodo de crecimiento
masculino Femenino 1 10.6 8.1 2 12 3 12.6 9.6 4 13 5 14 11 6 15 7 15.9 13.3 8 13.9 9 18.5 16
