Practica No. 1.

Presentación del tema: "Practica No. 1."— Transcripción de la presentación:

1 Practica No. 1

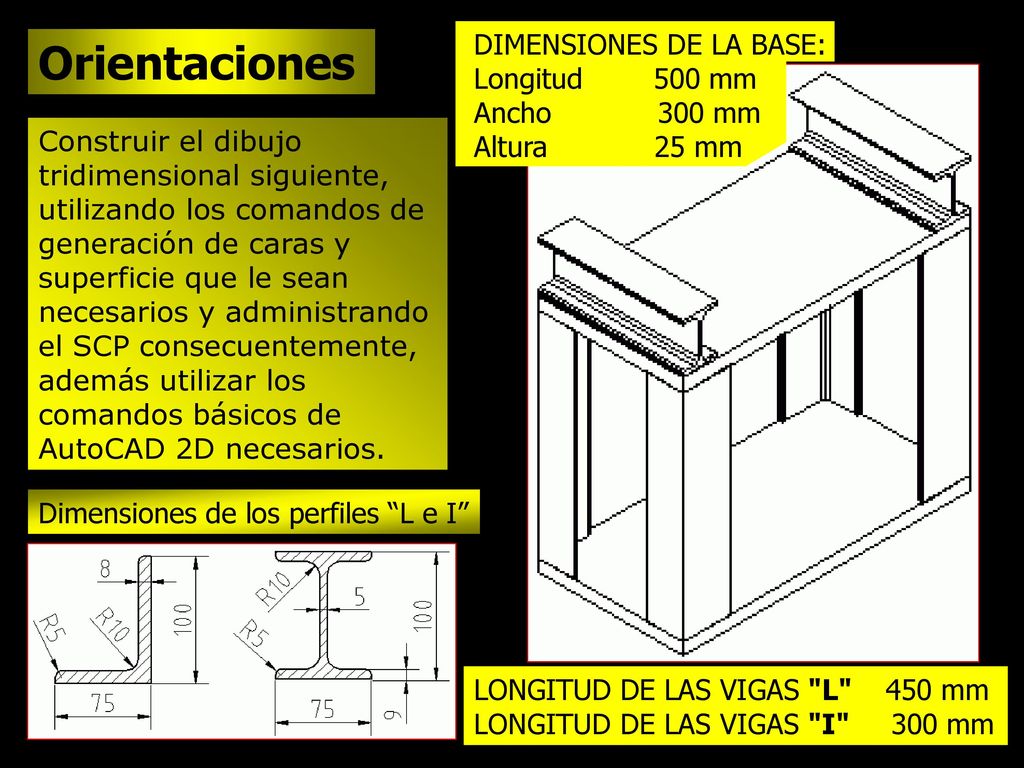

2 Orientaciones DIMENSIONES DE LA BASE: Longitud 500 mm Ancho 300 mm
Altura mm Orientaciones Construir el dibujo tridimensional siguiente, utilizando los comandos de generación de caras y superficie que le sean necesarios y administrando el SCP consecuentemente, además utilizar los comandos básicos de AutoCAD 2D necesarios. Dimensiones de los perfiles “L e I” LONGITUD DE LAS VIGAS "L" mm LONGITUD DE LAS VIGAS "I" mm

3 Construcción de la Base Inferior.
1.Cambiar el Punto de vista (Ptovista) Utilizar la opción Isométrico SO del menú VER. Ver \ Pto. Vista 3D \ Isométrico SO 2. Cambiar la elevación y altura de objeto (ELEV) Cambiar los parámetros del comando Elev para construir la base Elevación = Altura de objeto = 25 (Thickness) Dibujar la base con los comandos Línea o Polilínea y las medidas establecidas en la orientación.

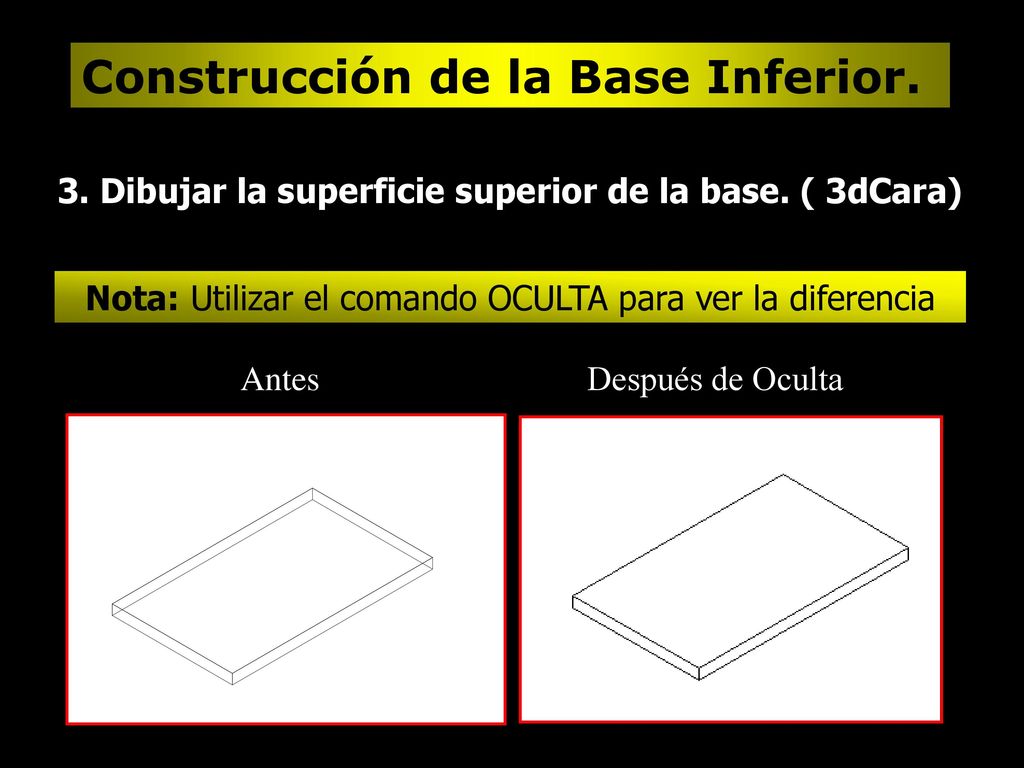

4 3. Dibujar la superficie superior de la base. ( 3dCara)
Construcción de la Base Inferior. 3. Dibujar la superficie superior de la base. ( 3dCara) Nota: Utilizar el comando OCULTA para ver la diferencia Antes Después de Oculta

5 Construcción de las Columnas (Vigas L).
1. Cambiar la elevación y altura (ELEV) Cambiar los parámetros del comando Elev para construir las columnas Elevación = 0 Altura (Thickness) = 450 Dibujar la sección de la columna, con las medidas dadas, sobre una esquina de la base.

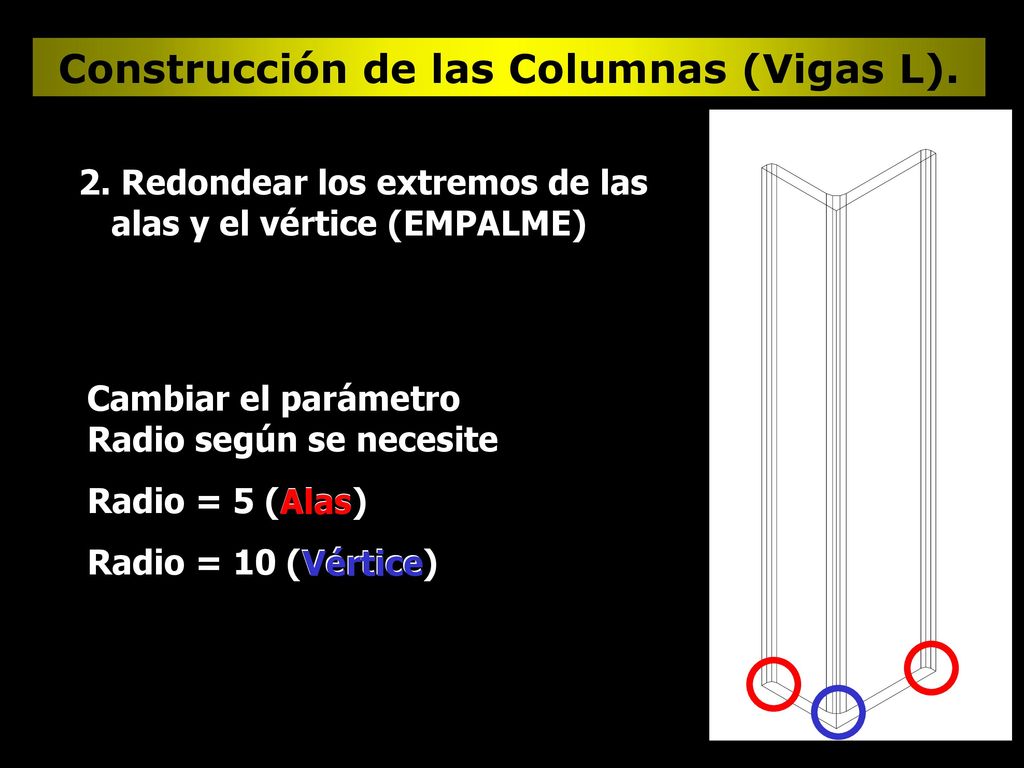

6 Construcción de las Columnas (Vigas L).
2. Redondear los extremos de las alas y el vértice (EMPALME) Cambiar el parámetro Radio según se necesite Radio = 5 (Alas) Radio = 10 (Vértice) Alas Vértice

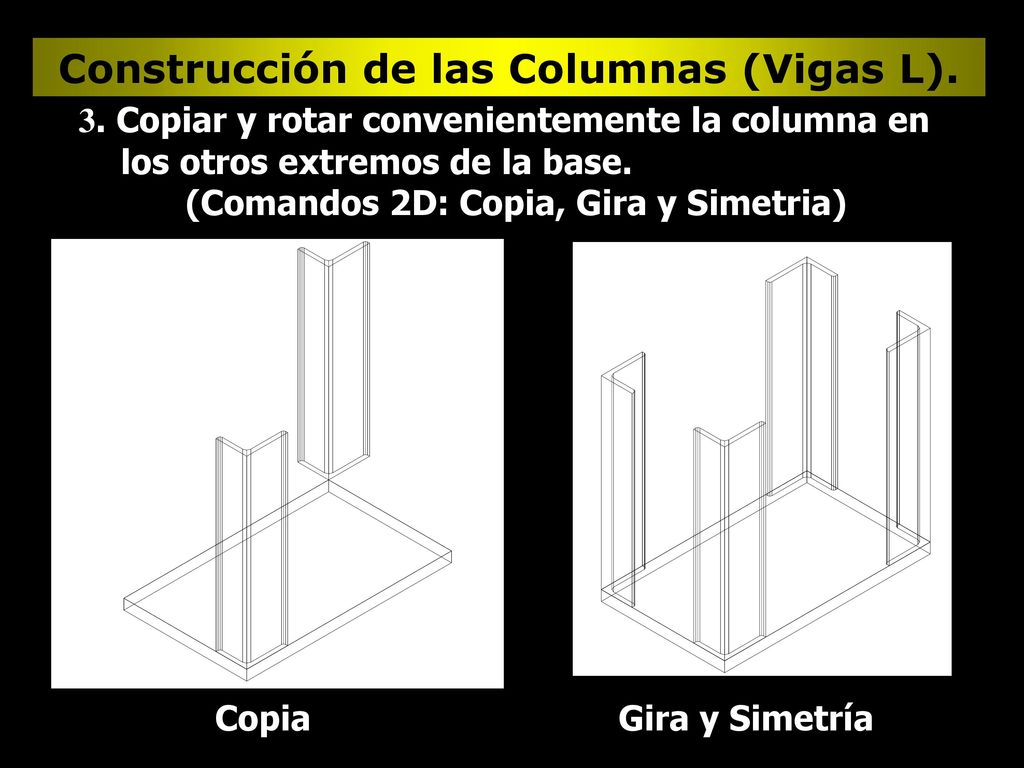

7 Construcción de las Columnas (Vigas L).
3. Copiar y rotar convenientemente la columna en los otros extremos de la base. (Comandos 2D: Copia, Gira y Simetria) Copia Gira y Simetría

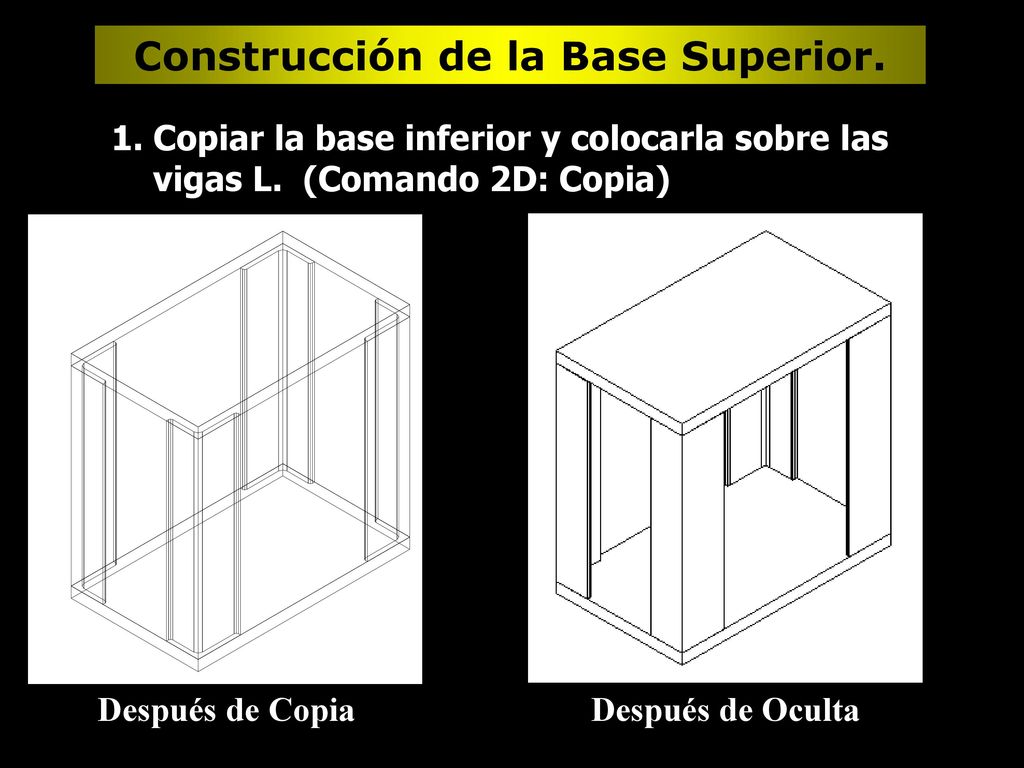

8 Construcción de la Base Superior.
1. Copiar la base inferior y colocarla sobre las vigas L. (Comando 2D: Copia) Después de Copia Después de Oculta

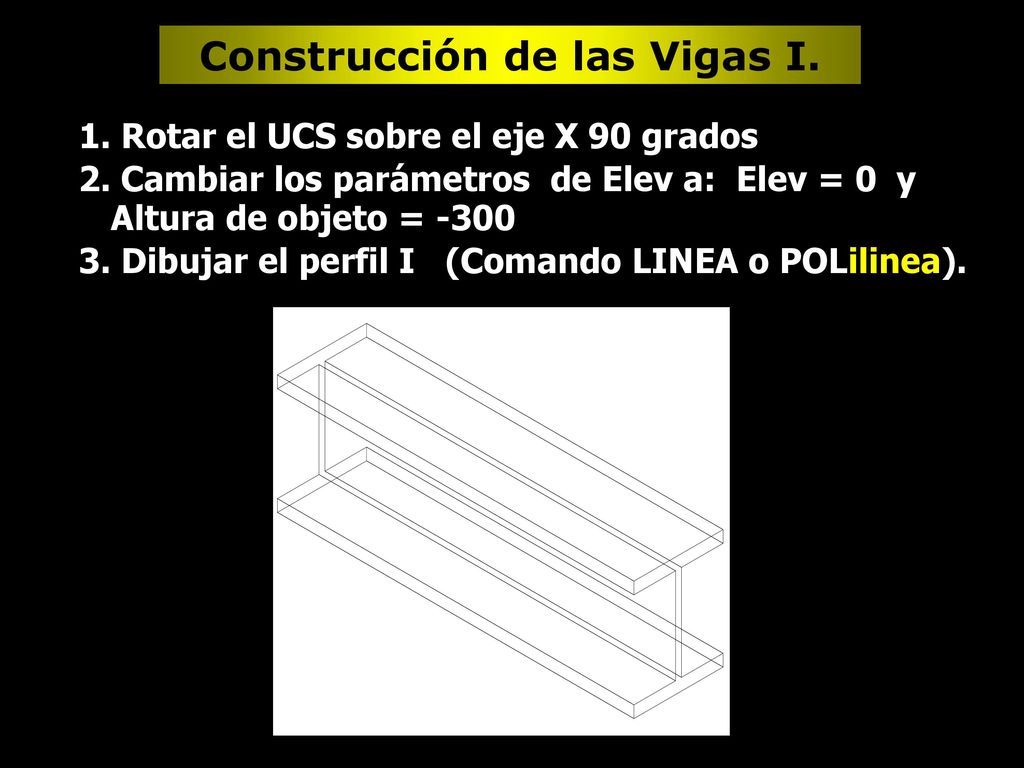

9 Construcción de las Vigas I.
1. Rotar el UCS sobre el eje X 90 grados 2. Cambiar los parámetros de Elev a: Elev = 0 y Altura de objeto = -300 3. Dibujar el perfil I (Comando LINEA o POLilinea).

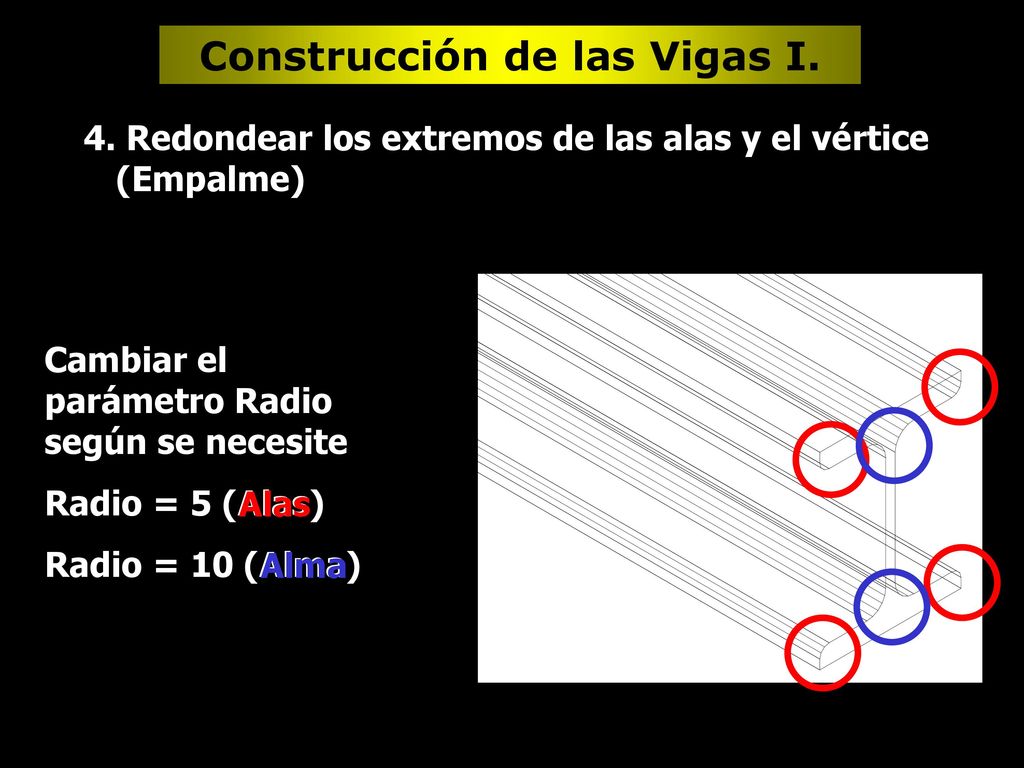

10 Construcción de las Vigas I.
4. Redondear los extremos de las alas y el vértice (Empalme) Cambiar el parámetro Radio según se necesite Radio = 5 (Alas) Radio = 10 (Alma) Alas Alma

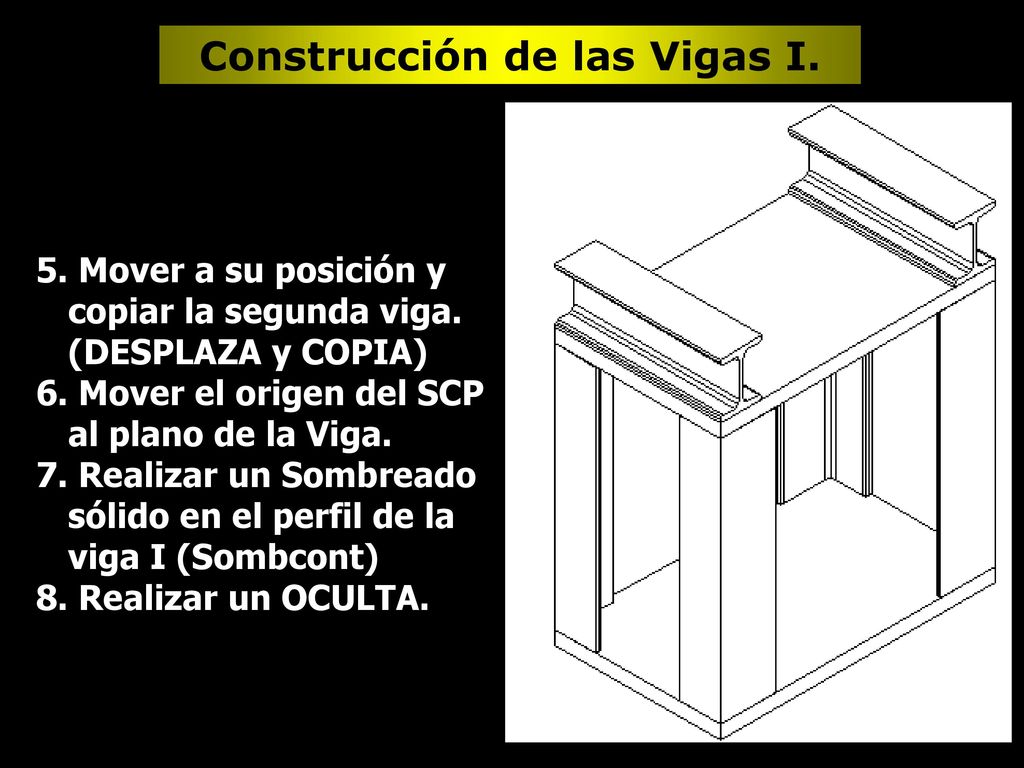

11 Construcción de las Vigas I.
5. Mover a su posición y copiar la segunda viga. (DESPLAZA y COPIA) 6. Mover el origen del SCP al plano de la Viga. 7. Realizar un Sombreado sólido en el perfil de la viga I (Sombcont) 8. Realizar un OCULTA.
