SECUENCIA DE MANIOBRAS DE LAS LÍNEAS L-5006 Y L-5008
1
2
CONSIDERACIONES GENERALES
La secuencia de maniobras será iniciada en la S.E. Carabayllo (500 kV) y culminada en S.E. Trujillo Nueva (500 kV). La energización de los autotransformadores de potencia AT y AT siempre se realizará por el lado de 500 kV. Para la energización del autotransformador AT de la S.E. Trujillo Norte, se debe verificar que el autotransformador de la S.E. Chimbote 1 se encuentra con carga. Previo a la energización de las líneas L-5006 y L-5008 se debe verificar que los reactores de línea y barra se encuentran cerrados.
3
DIAGRAMA UNIFILAR AT73-523 AT74-523 AT85-523 AT84-523 L-5008 L-5006
S S AT73-523 AT74-523 AT85-523 AT84-523 L-2234 L-2235 L-2260 L-5008 L-5006 L-5001 S.E. TRUJILLO NUEVA S.E. CHIMBOTE 1 S.E. CARABAYLLO S Puntos a Sincronizar 500 kV Dif. Módulo = 10 % VN (220 KV) Dif. Frecuencia = 0.1 Hz. Dif. Angulo = 30° 220 kV
4
SECUENCIADE MANIOBRAS
1. ENERGIZACIÓN DE LÍNEA L-5006 Cierre de interruptores de reactores de línea R-17, R-18, R-19 Cierre de interruptor de línea en S.E. Carabayllo Cierre de interruptor de línea en S.E. Chimbote 1 L-2107 L-2108 L-2105 L-2106 L-2221 L-2215 L-2216 L-2232 L-2290 L-2233 L-2291 S S AT73-523 AT74-523 AT85-523 AT84-523 L-2234 L-2235 L-2260 C B L-5008 L-5006 L-5001 S.E. TRUJILLO NUEVA S.E. CHIMBOTE 1 A S.E. CARABAYLLO
5
SECUENCIA DE MANIOBRAS
2. ENERGIZACIÓN DE AUTOTRANSFORMADOR AT84-523 Cierre de interruptores de reactor de barra R-20 Cierre de interruptor de autotransformador en 500 kV Cierre con sincronismo de interruptor de autotransformador en 220kV ( ) S L-2107 L-2108 L-2105 L-2106 L-2221 L-2215 L-2216 L-2232 L-2290 L-2233 L-2291 C S S AT73-523 AT74-523 AT85-523 AT84-523 L-2234 L-2235 L-2260 B A L-5008 L-5006 L-5001 S.E. TRUJILLO NUEVA S.E. CHIMBOTE 1 S.E. CARABAYLLO
6
SECUENCIA DE MANIOBRAS
3. ENERGIZACIÓN DE LÍNEA L-5008 Verificar que interruptor de reactor de barras R-20 esta cerrado Cierre de interruptor de reactor de línea R-21 Cierre de interruptor de línea en S.E. Chimbote 1 Cierre de interruptor de línea en S.E. Trujillo Nueva L-2107 L-2108 L-2105 L-2106 L-2221 L-2215 L-2216 L-2232 L-2290 L-2233 L-2291 S S AT73-523 AT74-523 AT85-523 AT84-523 L-2234 L-2235 L-2260 D A L-5008 L-5006 L-5001 S.E. TRUJILLO NUEVA B C S.E. CHIMBOTE 1 S.E. CARABAYLLO
7

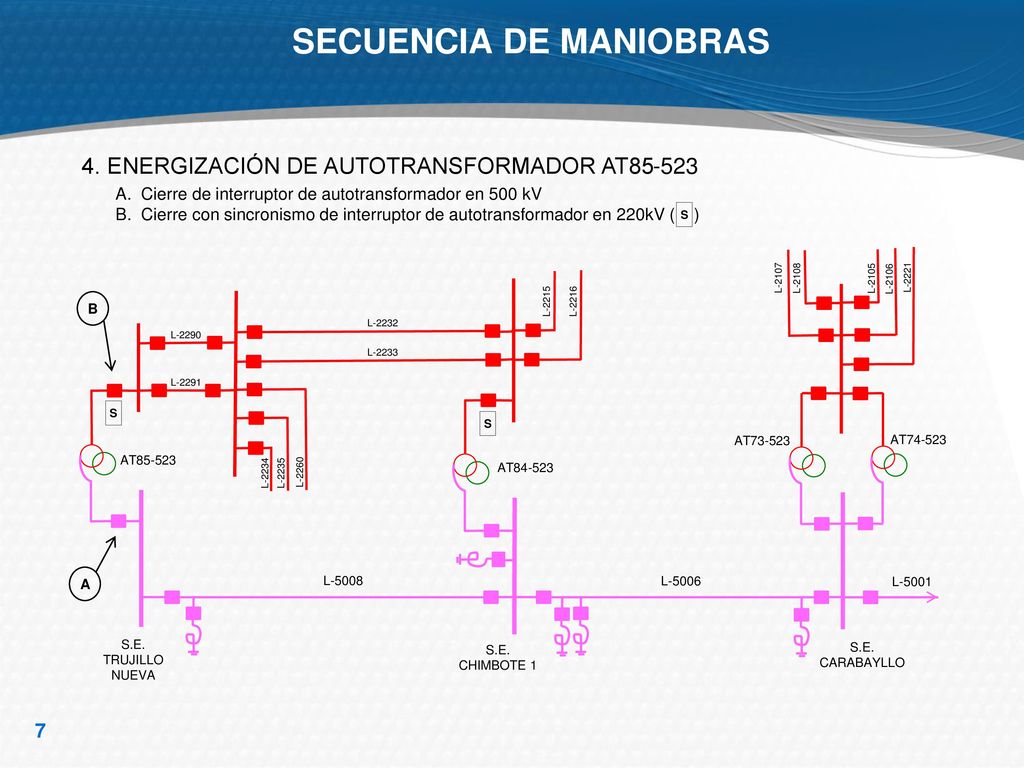

SECUENCIA DE MANIOBRAS
4. ENERGIZACIÓN DE AUTOTRANSFORMADOR AT85-523 Cierre de interruptor de autotransformador en 500 kV Cierre con sincronismo de interruptor de autotransformador en 220kV ( ) S L-2107 L-2108 L-2105 L-2106 L-2221 B L-2215 L-2216 L-2232 L-2290 L-2233 L-2291 S S AT73-523 AT74-523 AT85-523 AT84-523 L-2234 L-2235 L-2260 A L-5008 L-5006 L-5001 S.E. TRUJILLO NUEVA S.E. CHIMBOTE 1 S.E. CARABAYLLO
