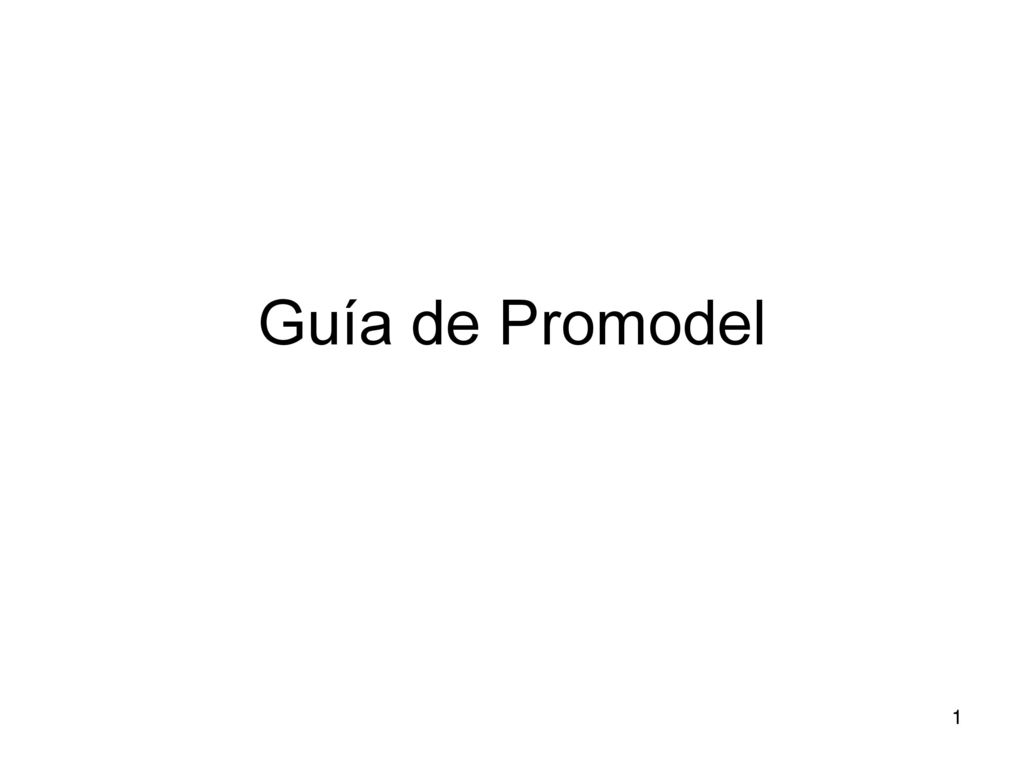

1 Guía de Promodel La presente guía muestra como usar las opciones principales del software PROMODEL para construir modelos de simulación. Los modelos son creados a partir de elementos básicos y se añade mas detalle en cada fase nueva. Notas: 1

2 Elementos Básicos de un Modelo

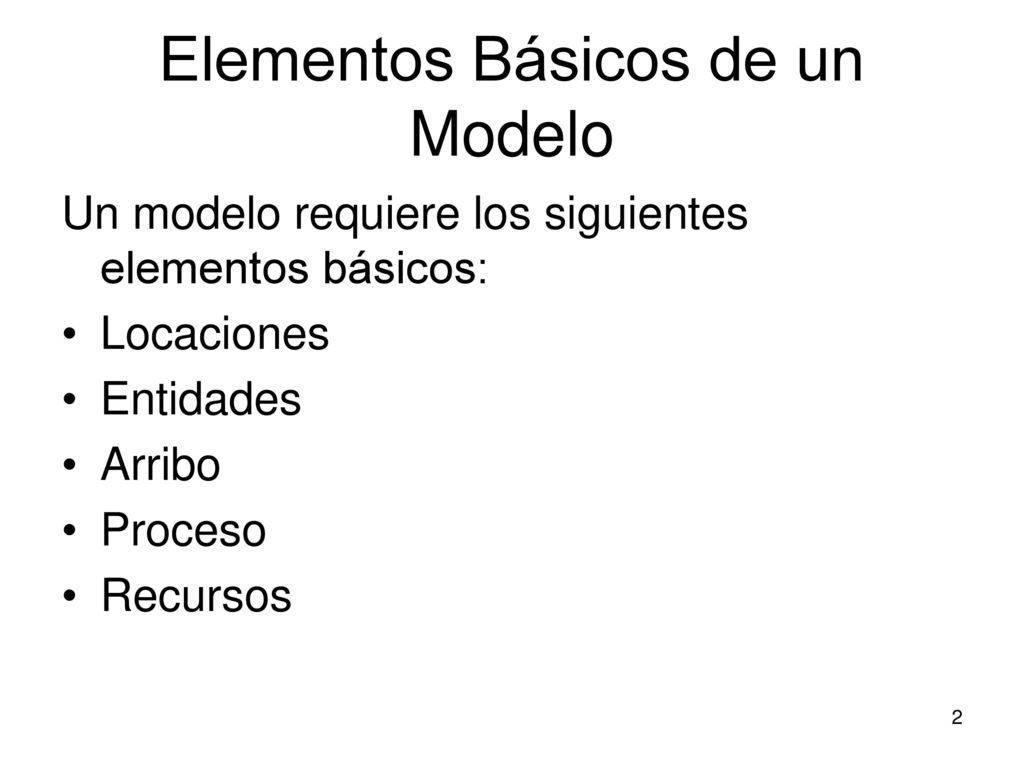

Un modelo requiere los siguientes elementos básicos: Locaciones Entidades Arribo Proceso Recursos Los sistemas que se desean modelar en ProModel son representados usando 5 elementos básicos: Locaciones: Usadas para representar actividades, zonas donde ocurren transformaciones, se presta un servicio o zonas de espera. Entidades: Son aquellas que fluyen a través del sistema y representan ordenes de compras, solicitudes, clientes, pacientes, entre otros. Arribo: Es el punto de partida del proceso, se indica que entidad llega, donde llega y como llega. Proceso: es la lógica del modelo, describe las reglas del flujo de las entidades. Recursos: Son aquellos que apoyan en la ejecución de las actividades, pueden ser cajeros en un banco, técnicos que prestan servicio, médicos en un hospital, entre otros.

3 Caso de análisis Una cola y un servidor
Identifique los elementos básicos en ProModel para expresar este sistema de una cola y un servidor en un modelo de simulación. CLIENTE ARRIBA ESPERA EN COLA Los elementos básicos para representar este sistema de una cola y un servidor en el simulador ProModel es: Locaciones: Un servidor y una cola. Entidades: Clientes Proceso: La regla de flujo que indica que el cliente va de la cola al servidor y luego sale del sistema. Arribos: Los arribos ocurren en la cola. Recursos: No se usan en este ejemplo. Notas: ATENCION CLIENTE SALE

4 Creando un nuevo proyecto

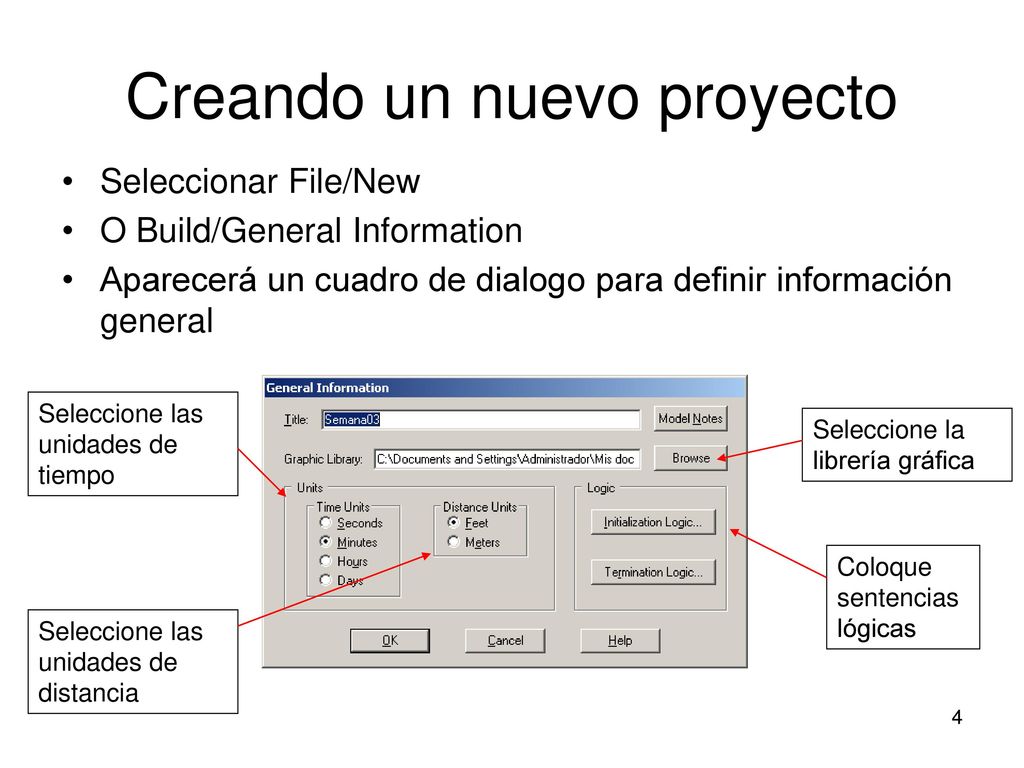

Seleccionar File/New O Build/General Information Aparecerá un cuadro de dialogo para definir información general Seleccione las unidades de tiempo Seleccione la librería gráfica Para crear un proyecto nuevo se debe seleccionar la opción “File / New” para que se muestre un cuadro de dialogo donde se selecciona las unidades de tiempo y distancia, también se puede seleccionar la librería grafica y colocar sentencias al iniciar o finalizar el modelo de simulación. Notas: Coloque sentencias lógicas Seleccione las unidades de distancia 4

5 Definición de Locaciones

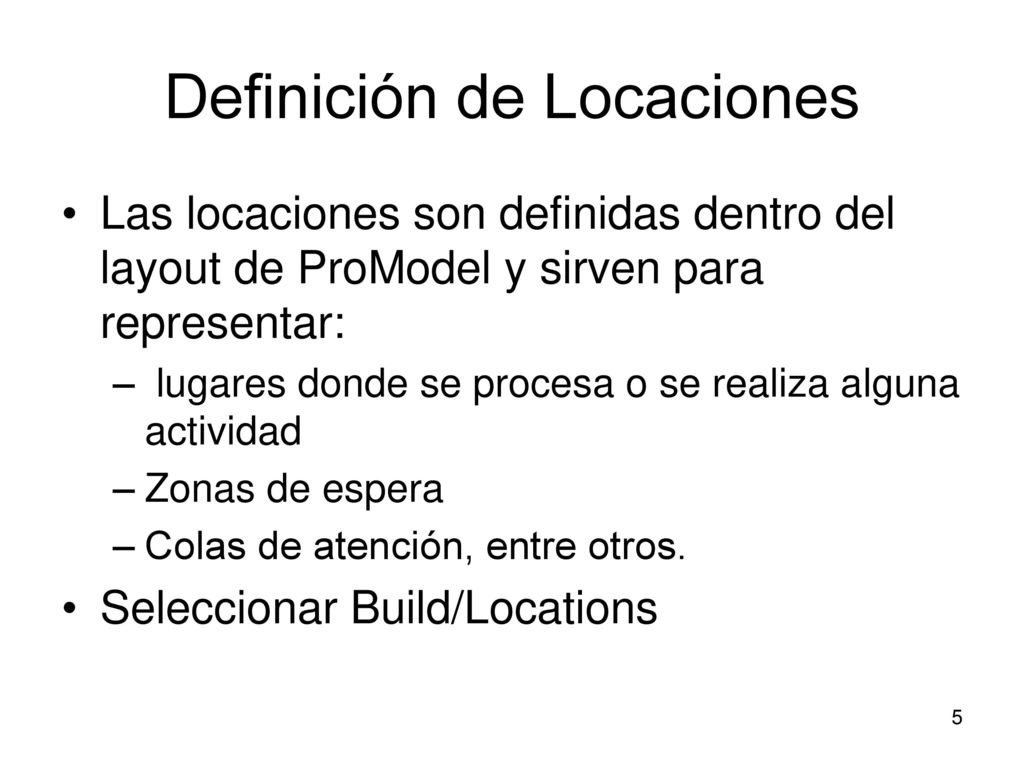

Las locaciones son definidas dentro del layout de ProModel y sirven para representar: lugares donde se procesa o se realiza alguna actividad Zonas de espera Colas de atención, entre otros. Seleccionar Build/Locations 5

6 Definición de Locaciones
1ro. Build / Location 2do. Click en icono 3ro. Click en Layout 6

7 Definición de Locaciones

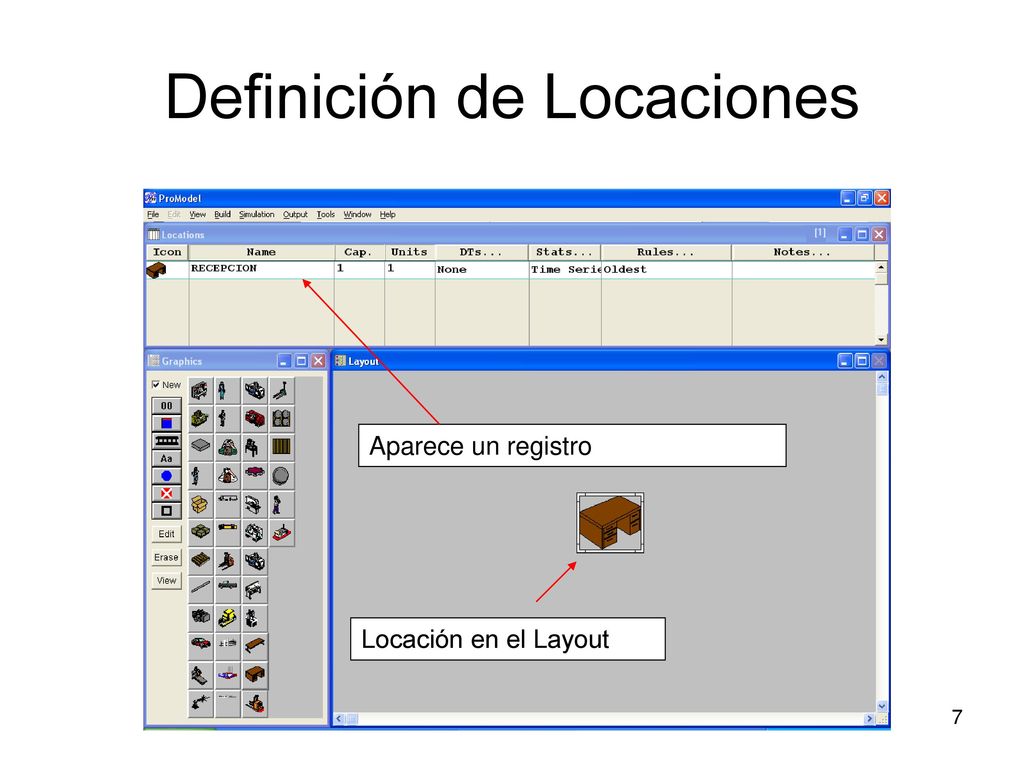

Aparece un registro Locación en el Layout 7

8 Una cola es una Locación

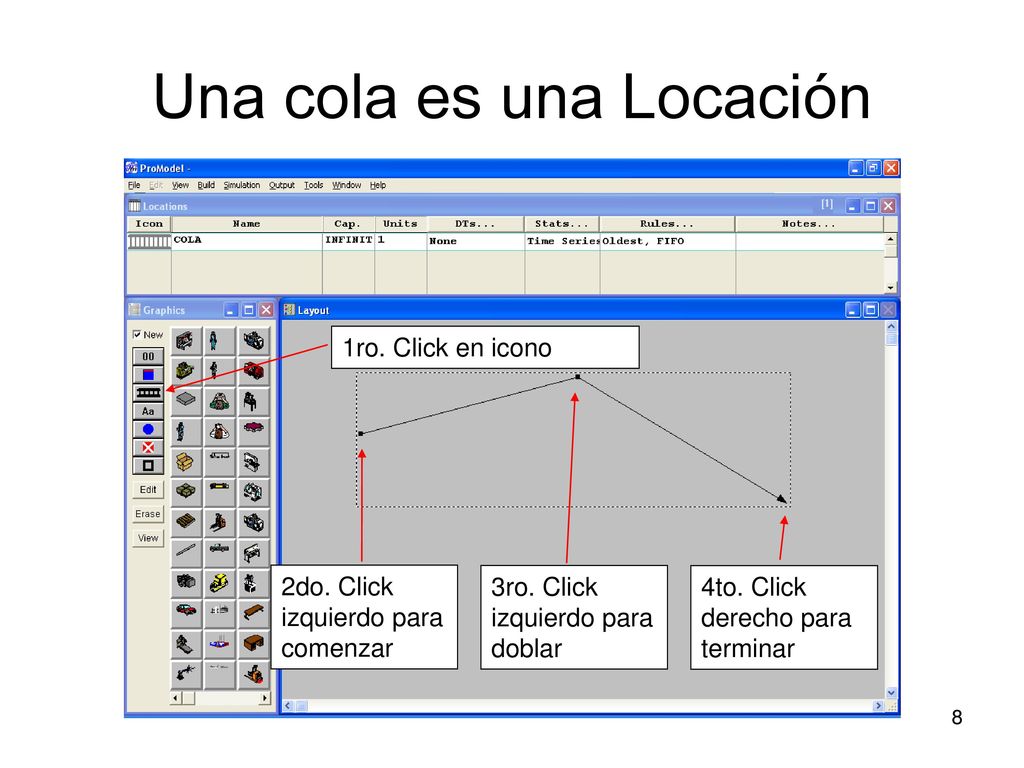

1ro. Click en icono 2do. Click izquierdo para comenzar 3ro. Click izquierdo para doblar 4to. Click derecho para terminar 8

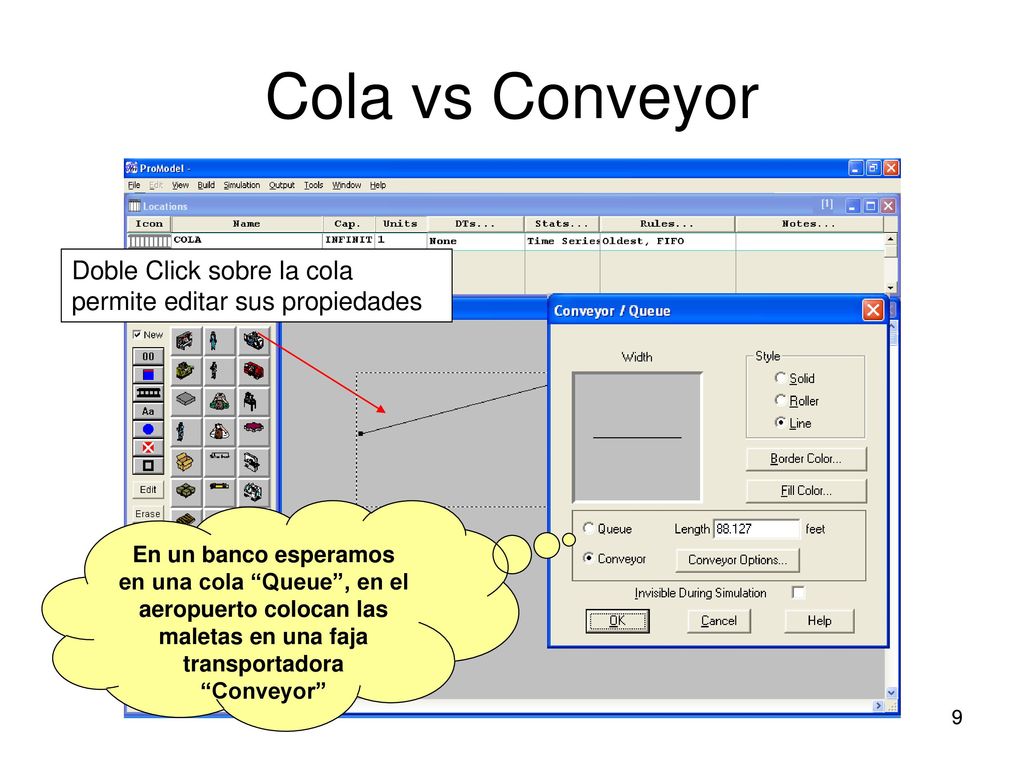

9 Cola vs Conveyor Doble Click sobre la cola permite editar sus propiedades En un banco esperamos en una cola “Queue”, en el aeropuerto colocan las maletas en una faja transportadora “Conveyor” 9

10 Definición de Entidades

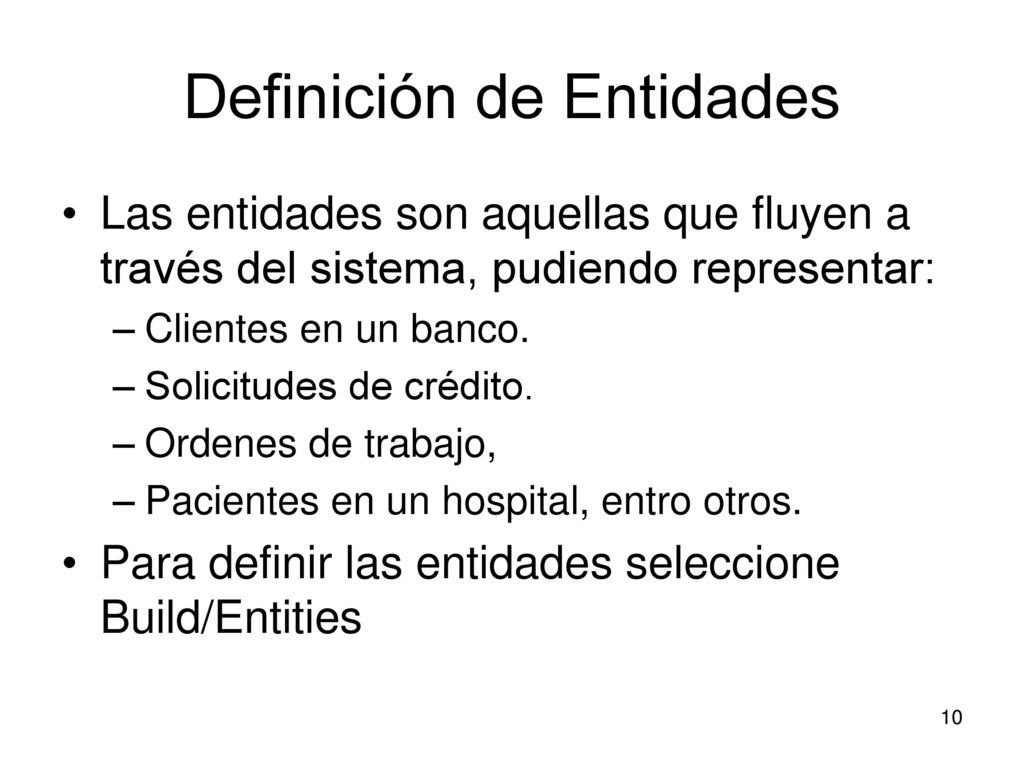

Las entidades son aquellas que fluyen a través del sistema, pudiendo representar: Clientes en un banco. Solicitudes de crédito. Ordenes de trabajo, Pacientes en un hospital, entro otros. Para definir las entidades seleccione Build/Entities 10

11 Definición de Entidades

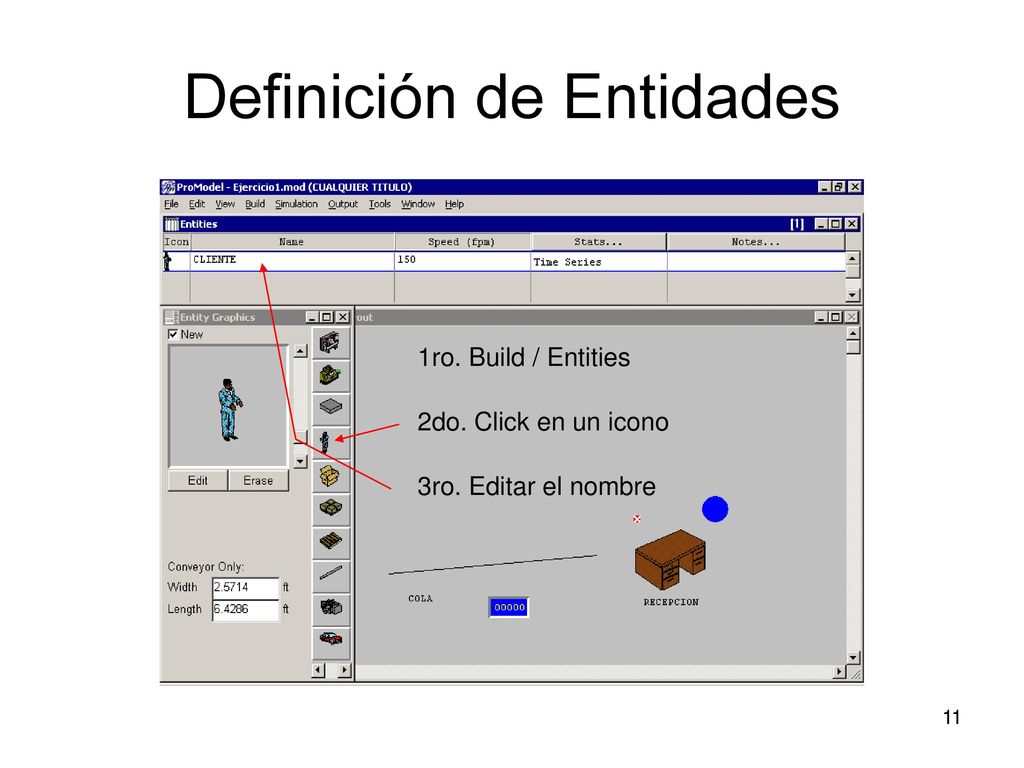

1ro. Build / Entities 2do. Click en un icono 3ro. Editar el nombre 11

12 Definición del Proceso

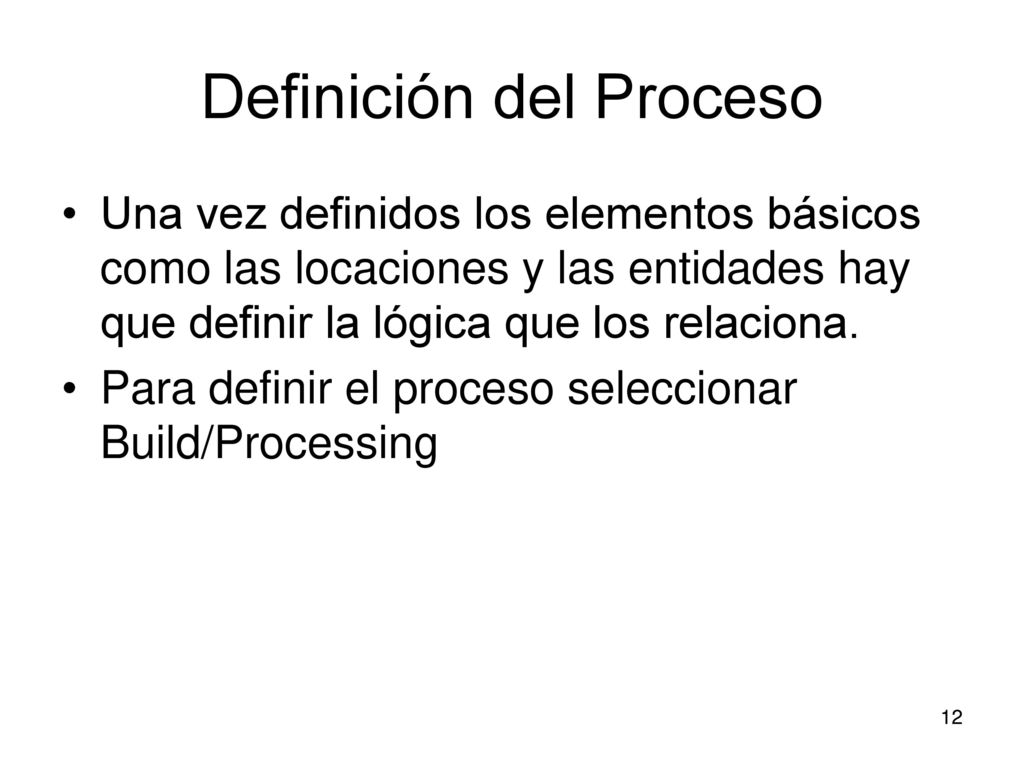

Una vez definidos los elementos básicos como las locaciones y las entidades hay que definir la lógica que los relaciona. Para definir el proceso seleccionar Build/Processing 12

13 Definición del Proceso

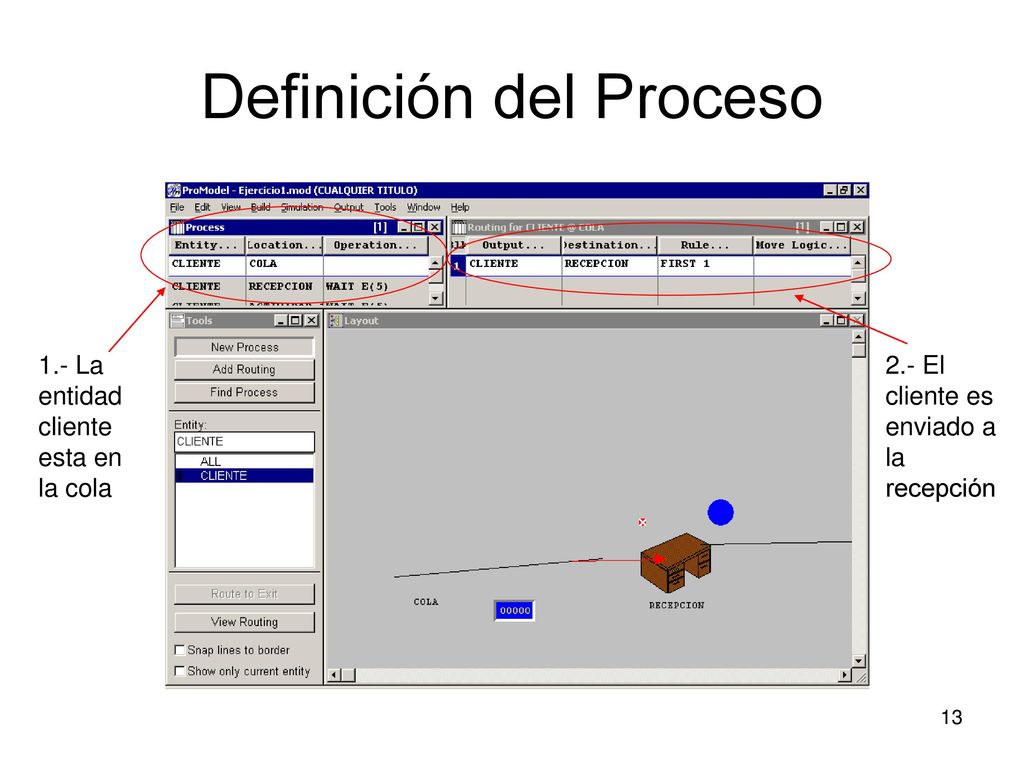

1.- La entidad cliente esta en la cola 2.- El cliente es enviado a la recepción 13

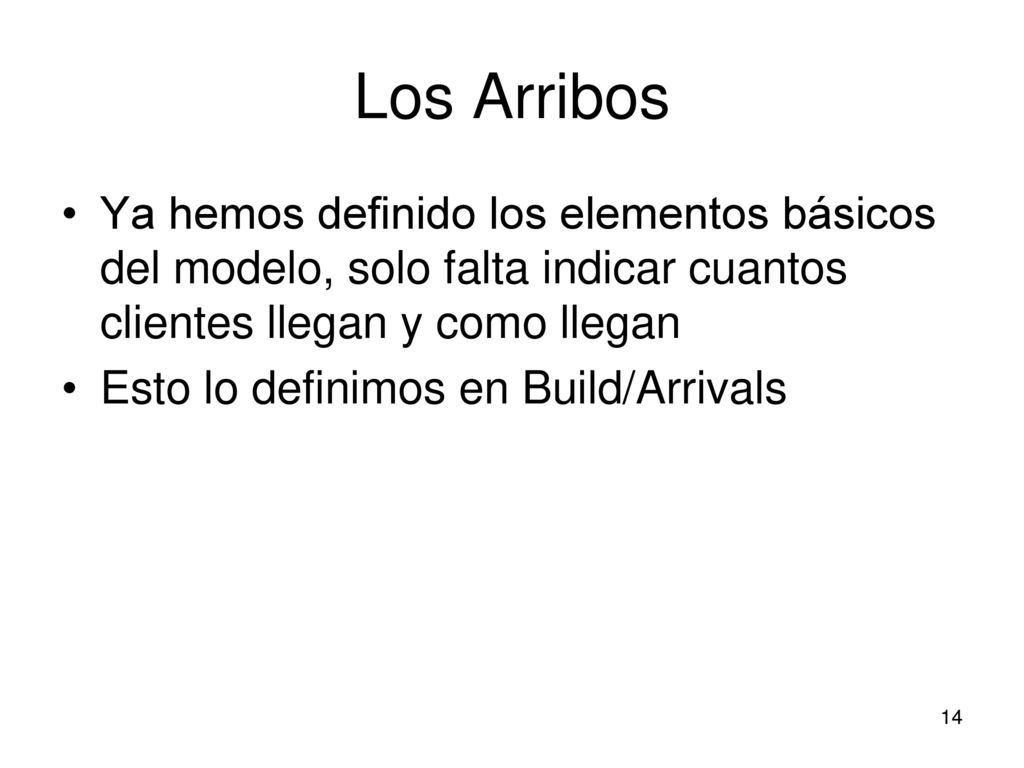

14 Los Arribos Ya hemos definido los elementos básicos del modelo, solo falta indicar cuantos clientes llegan y como llegan Esto lo definimos en Build/Arrivals 14

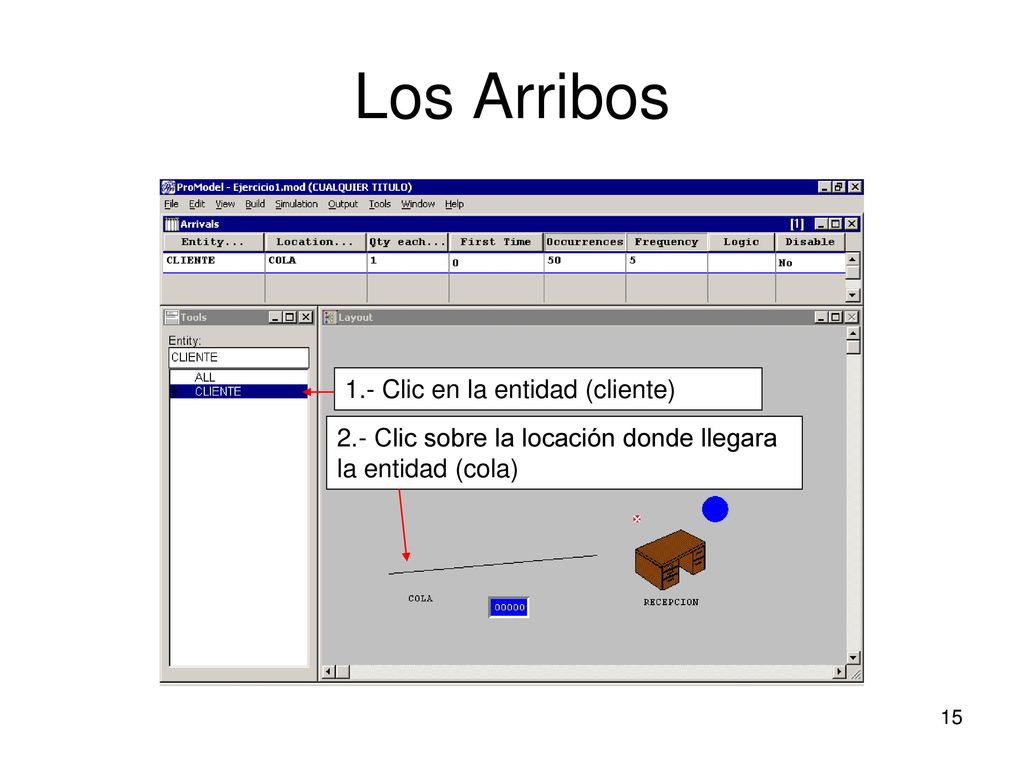

15 Los Arribos 1.- Clic en la entidad (cliente)
2.- Clic sobre la locación donde llegara la entidad (cola) 15

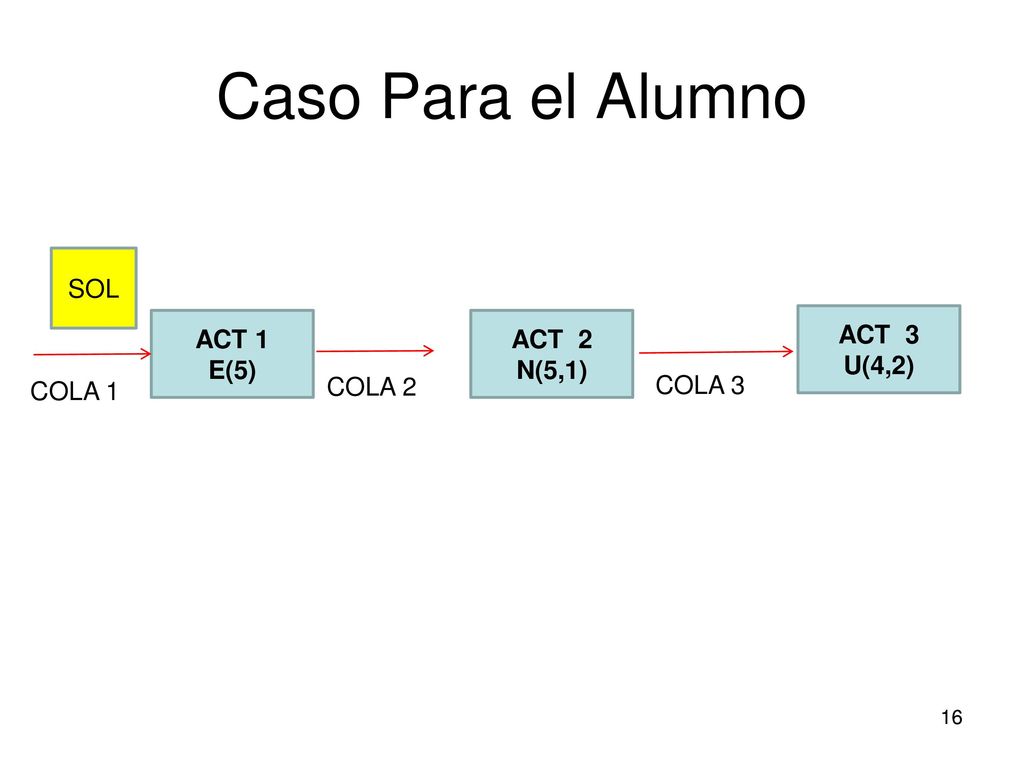

16 Caso Para el Alumno SOL ACT 1 E(5) ACT 2 N(5,1) ACT 3 U(4,2) COLA 1
16

17 Destinos asociados a una probabilidad

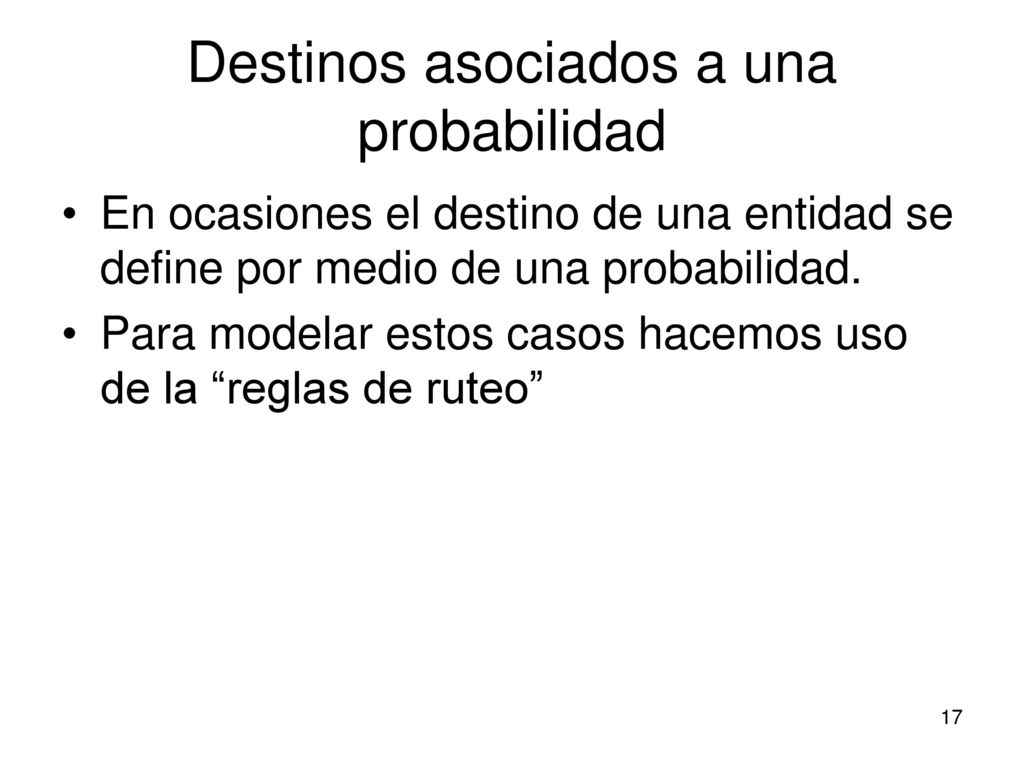

En ocasiones el destino de una entidad se define por medio de una probabilidad. Para modelar estos casos hacemos uso de la “reglas de ruteo” 17

18 Destinos asociados a una probabilidad

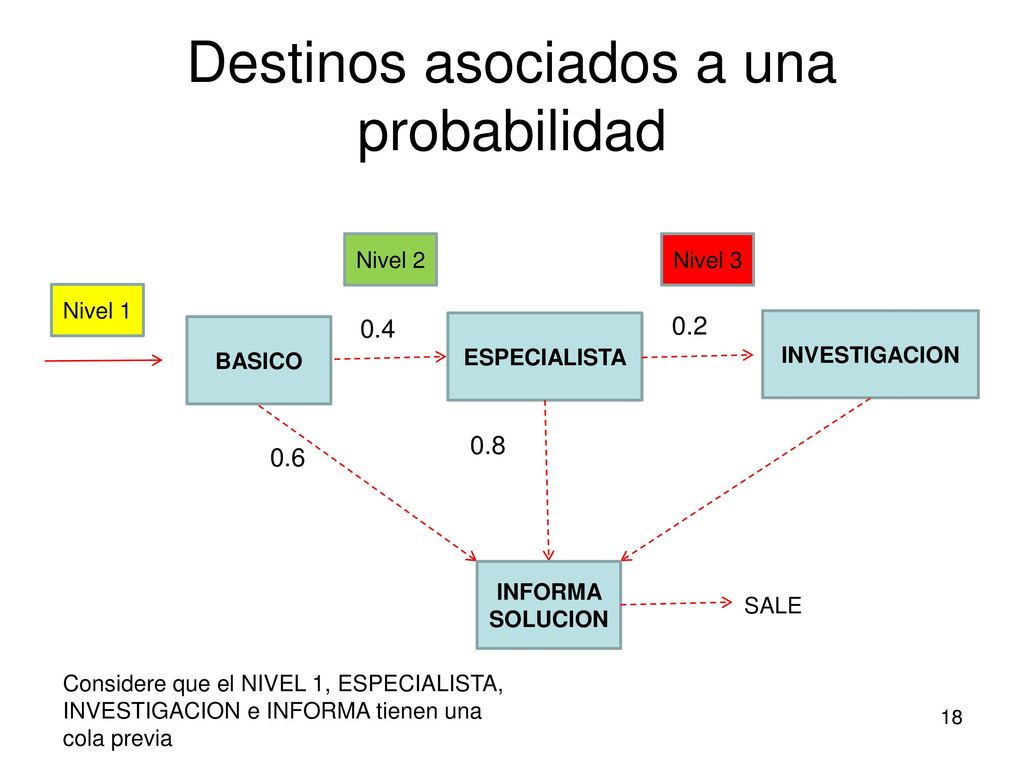

Nivel 2 Nivel 3 Nivel 1 0.4 0.2 INVESTIGACION BASICO ESPECIALISTA 0.8 0.6 INFORMA SOLUCION SALE Considere que el NIVEL 1, ESPECIALISTA, INVESTIGACION e INFORMA tienen una cola previa 18 18

19 Demoras en el desplazamiento

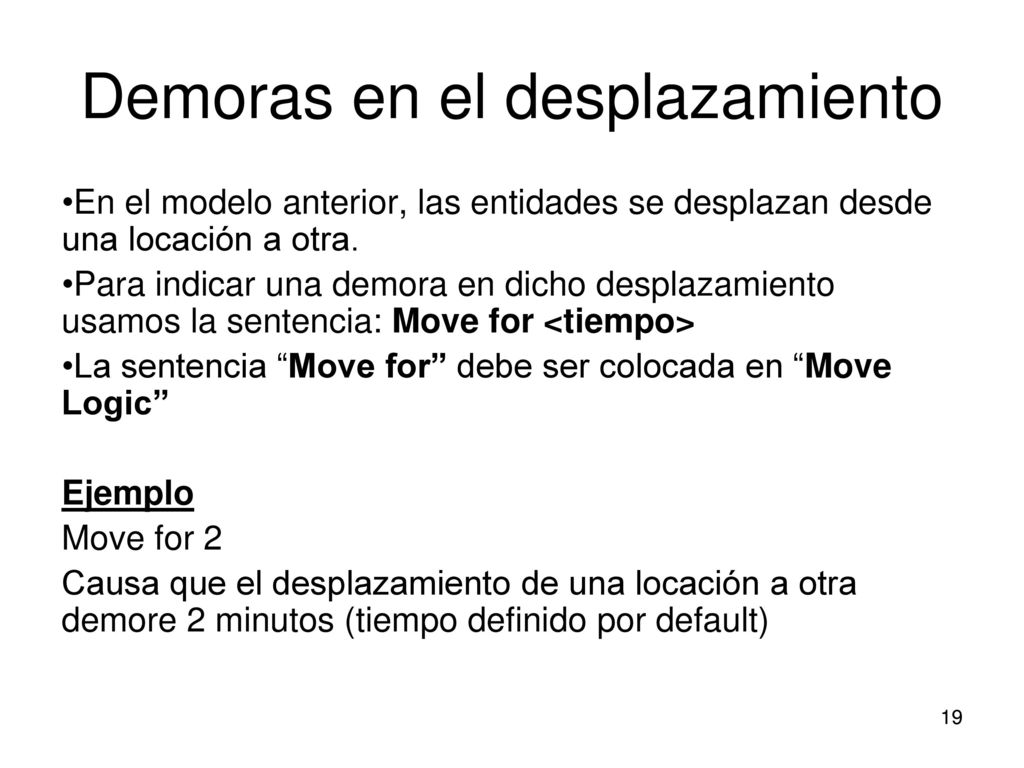

En el modelo anterior, las entidades se desplazan desde una locación a otra. Para indicar una demora en dicho desplazamiento usamos la sentencia: Move for <tiempo> La sentencia “Move for” debe ser colocada en “Move Logic” Ejemplo Move for 2 Causa que el desplazamiento de una locación a otra demore 2 minutos (tiempo definido por default) 19

20 Usando Variables Las variables pueden ser locales o globales

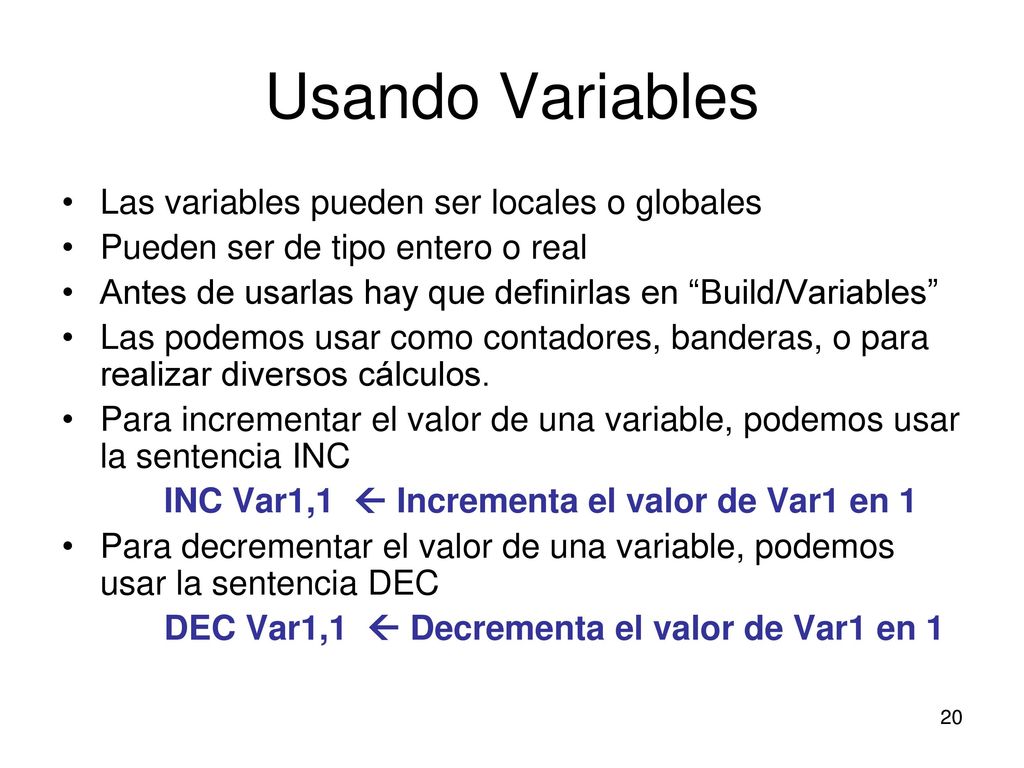

Pueden ser de tipo entero o real Antes de usarlas hay que definirlas en “Build/Variables” Las podemos usar como contadores, banderas, o para realizar diversos cálculos. Para incrementar el valor de una variable, podemos usar la sentencia INC INC Var1,1  Incrementa el valor de Var1 en 1 Para decrementar el valor de una variable, podemos usar la sentencia DEC DEC Var1,1  Decrementa el valor de Var1 en 1 Las variables son usadas para recolectar estadísticos de desempeño del sistema modelado. Un variable tiene la característica de almacenar los valores que se le asigno y permite mostrar al final de la simulación un histórico de valores asignados, el valor máximo, el mínimo, promedio, entre otros. 20

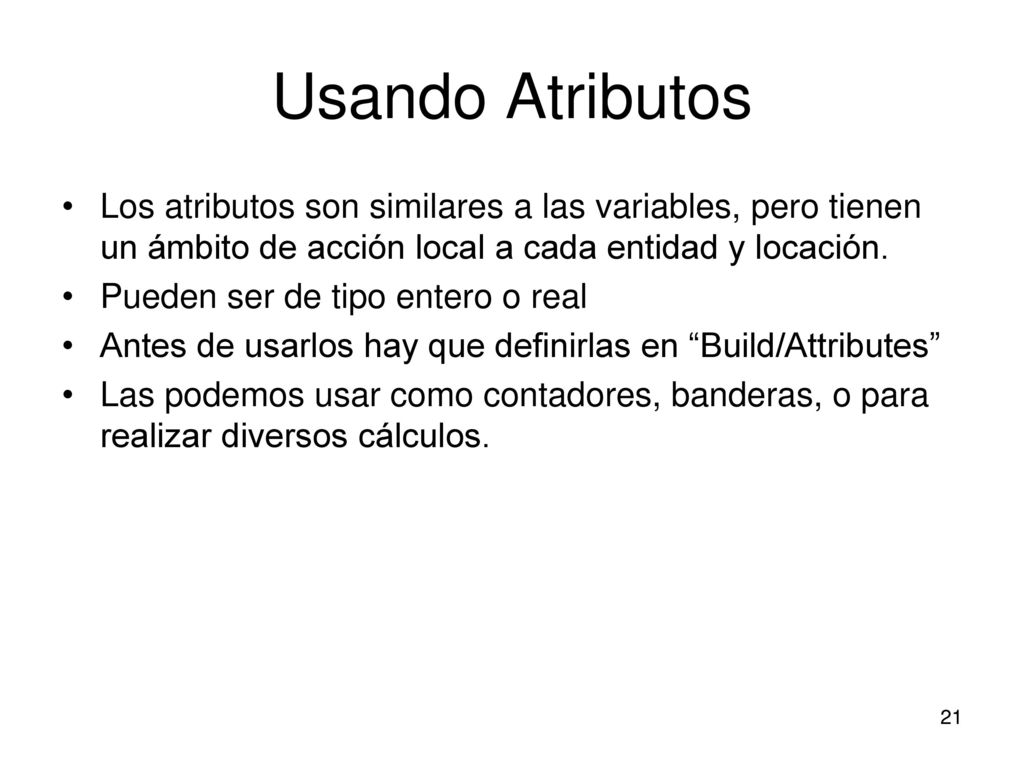

21 Usando Atributos Los atributos son similares a las variables, pero tienen un ámbito de acción local a cada entidad y locación. Pueden ser de tipo entero o real Antes de usarlos hay que definirlas en “Build/Attributes” Las podemos usar como contadores, banderas, o para realizar diversos cálculos. 21

22 Destinos asociados a una probabilidad
Nivel 2 Nivel 3 Nivel 1 40% 20% INVESTIGACION BASICO ESPECIALISTA 80% 60% INFORMA SOLUCION SALE Contar la cantidad de requerimientos de nivel 1, Nivel 2 y Nivel 3 atendidos. También contar los requerimientos en el sistema 22 22

23 Sentencias y Funciones

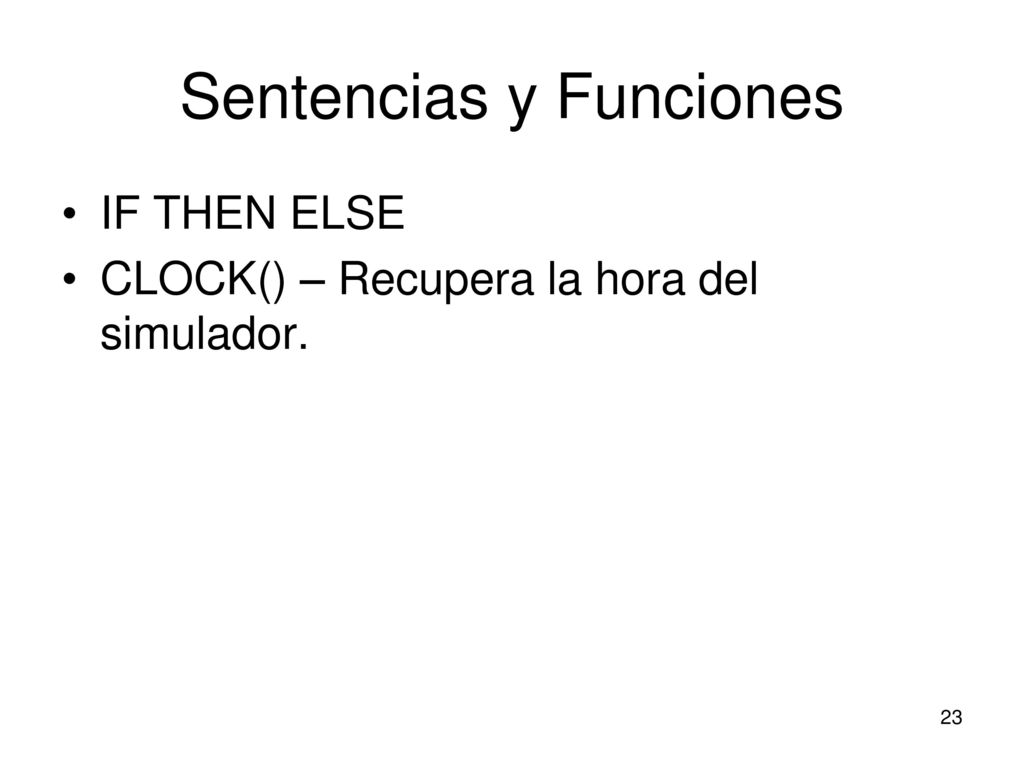

IF THEN ELSE CLOCK() – Recupera la hora del simulador.

24 Destinos asociados a una probabilidad

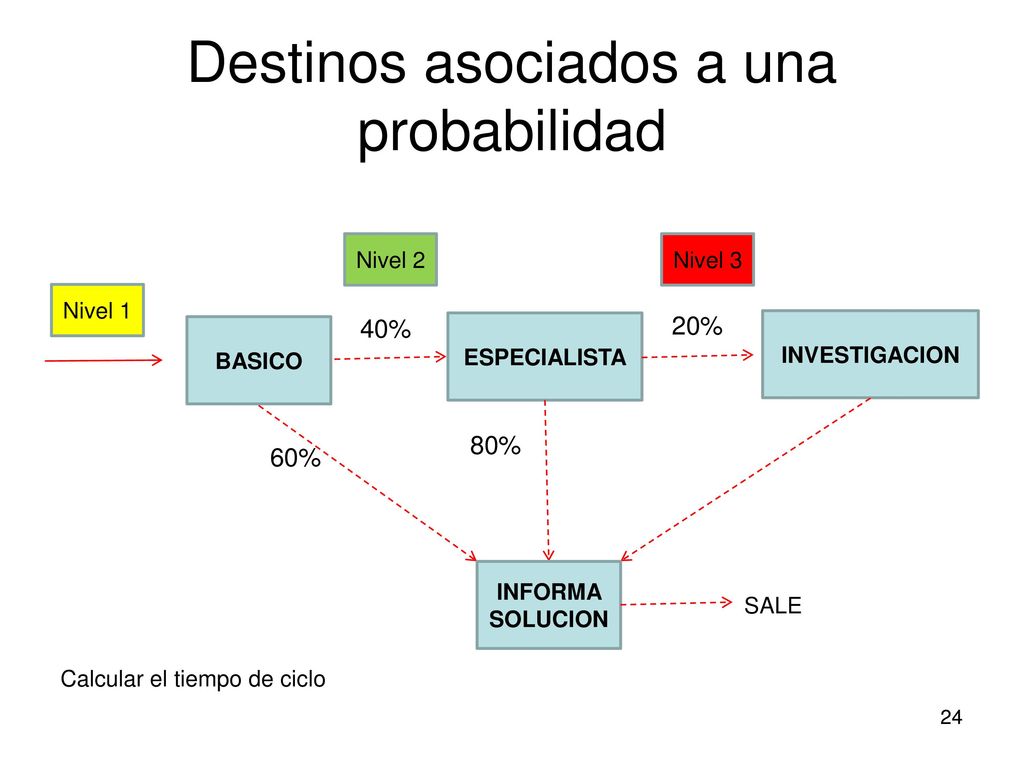

Nivel 2 Nivel 3 Nivel 1 40% 20% INVESTIGACION BASICO ESPECIALISTA 80% 60% INFORMA SOLUCION SALE Calcular el tiempo de ciclo 24 24

25 Sentencias y Funciones

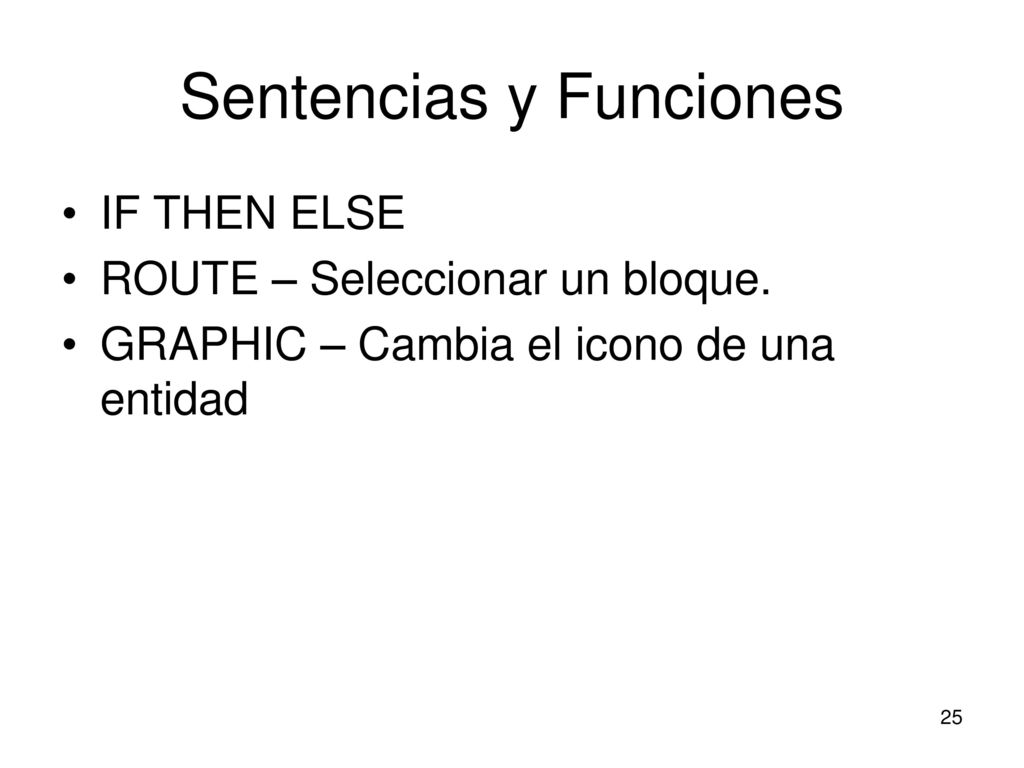

IF THEN ELSE ROUTE – Seleccionar un bloque. GRAPHIC – Cambia el icono de una entidad

26 Destinos asociados a una probabilidad

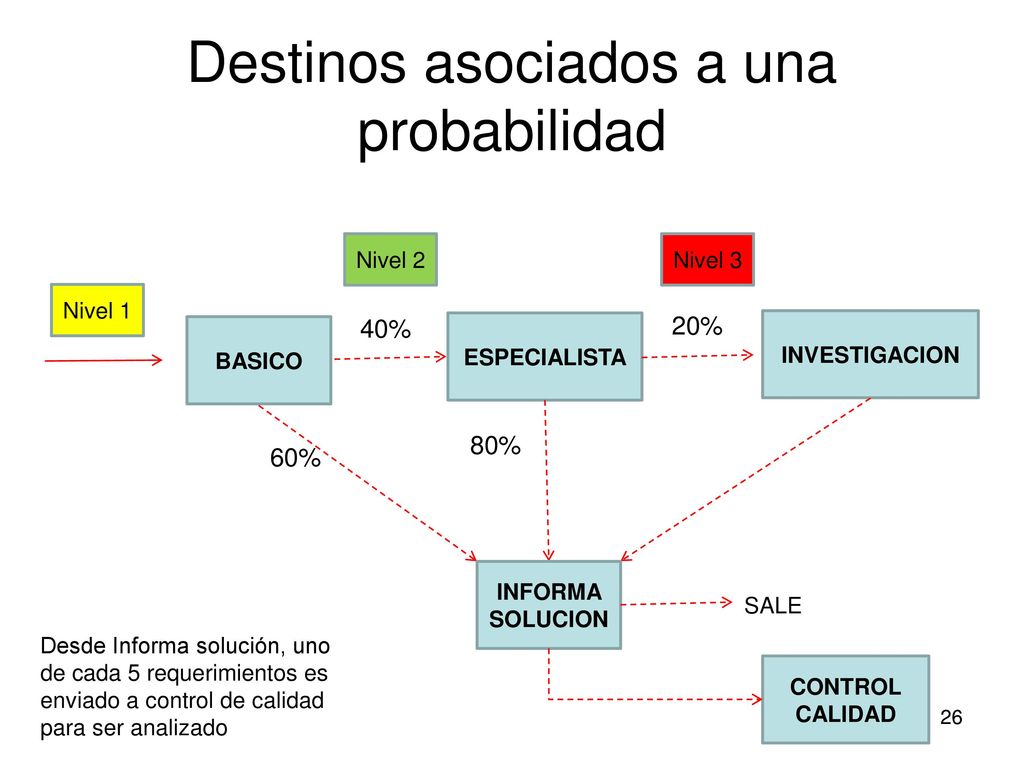

Nivel 2 Nivel 3 Nivel 1 40% 20% ESPECIALISTA INVESTIGACION BASICO 80% 60% INFORMA SOLUCION SALE Desde Informa solución, uno de cada 5 requerimientos es enviado a control de calidad para ser analizado CONTROL CALIDAD 26 26

27 Usamos la Regla para iniciar un bloque

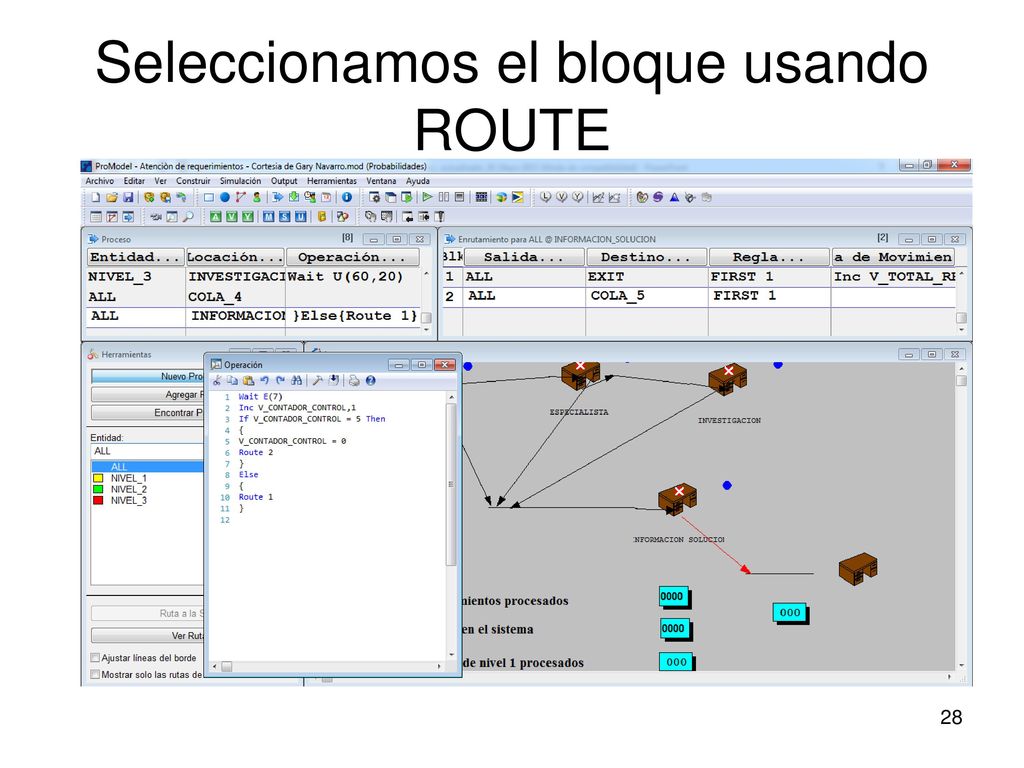

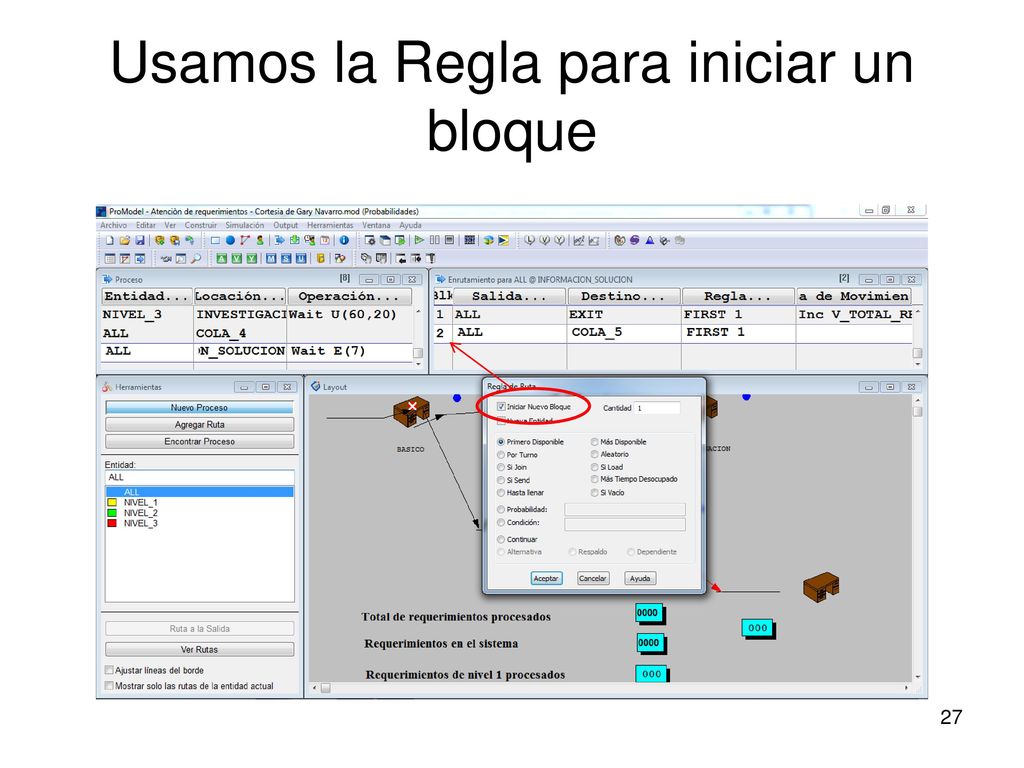

28 Seleccionamos el bloque usando ROUTE

29 Creando una entidad a partir de otra

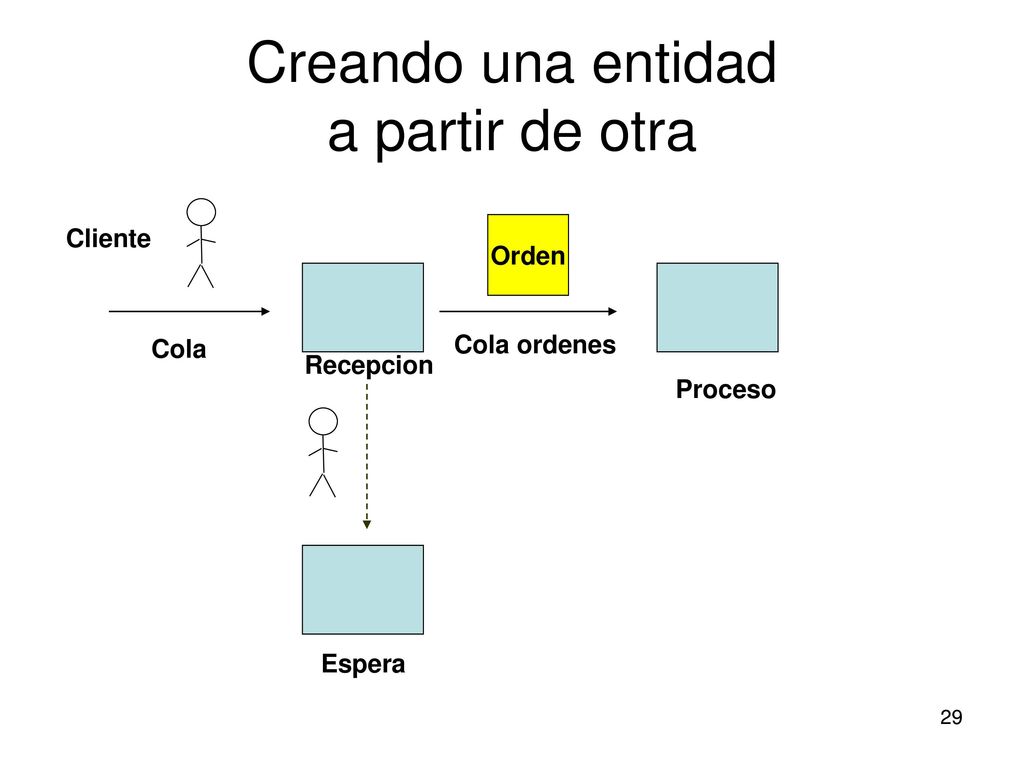

Cliente Orden Cola Cola ordenes Recepcion Proceso Espera 29

30 Creando una entidad a partir de otra

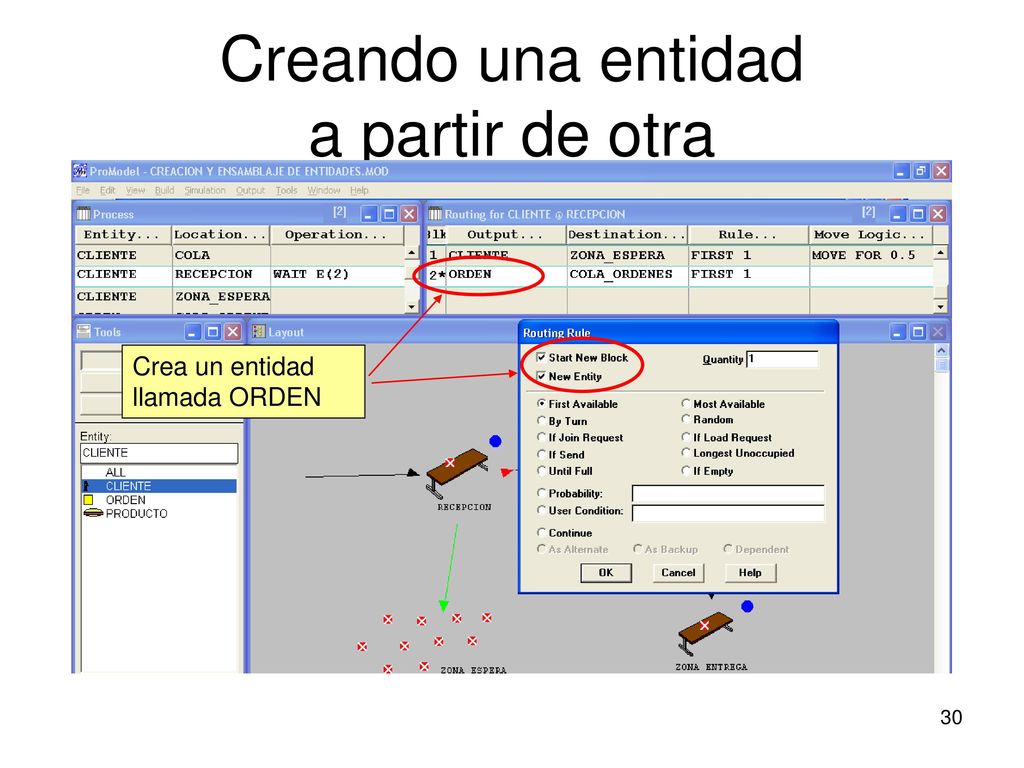

Crea un entidad llamada ORDEN

31 Creación y Ensamblaje de Entidades

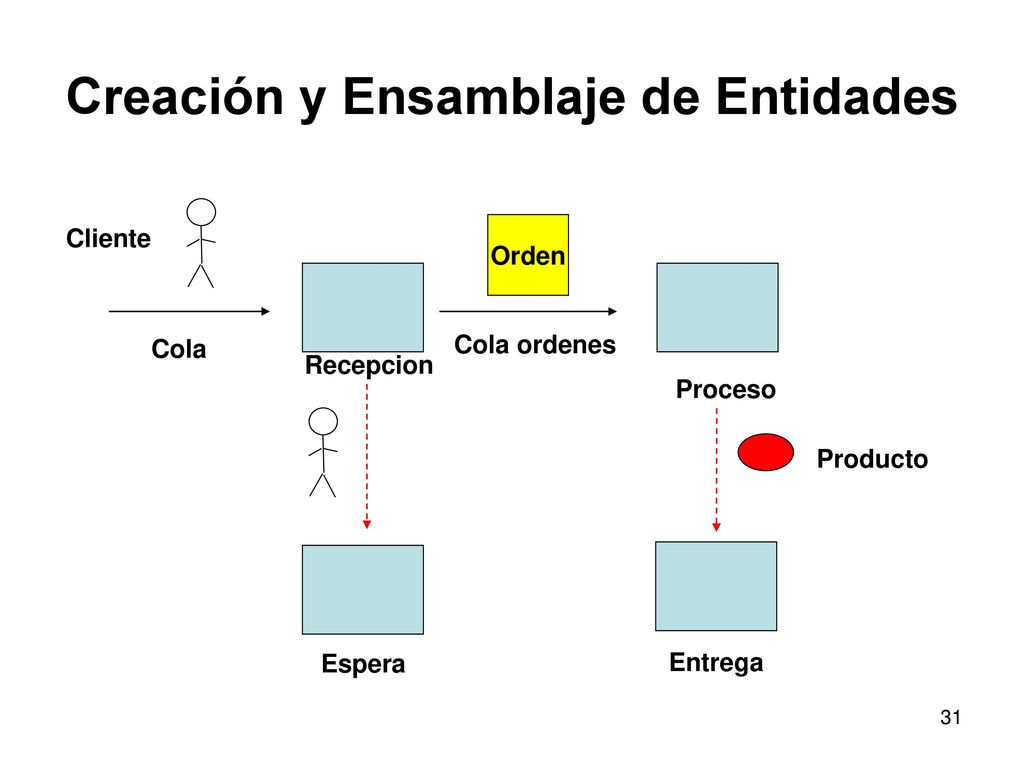

Cliente Orden Cola Cola ordenes Recepcion Proceso Producto Espera Entrega 31

32 Ensamblando entidades

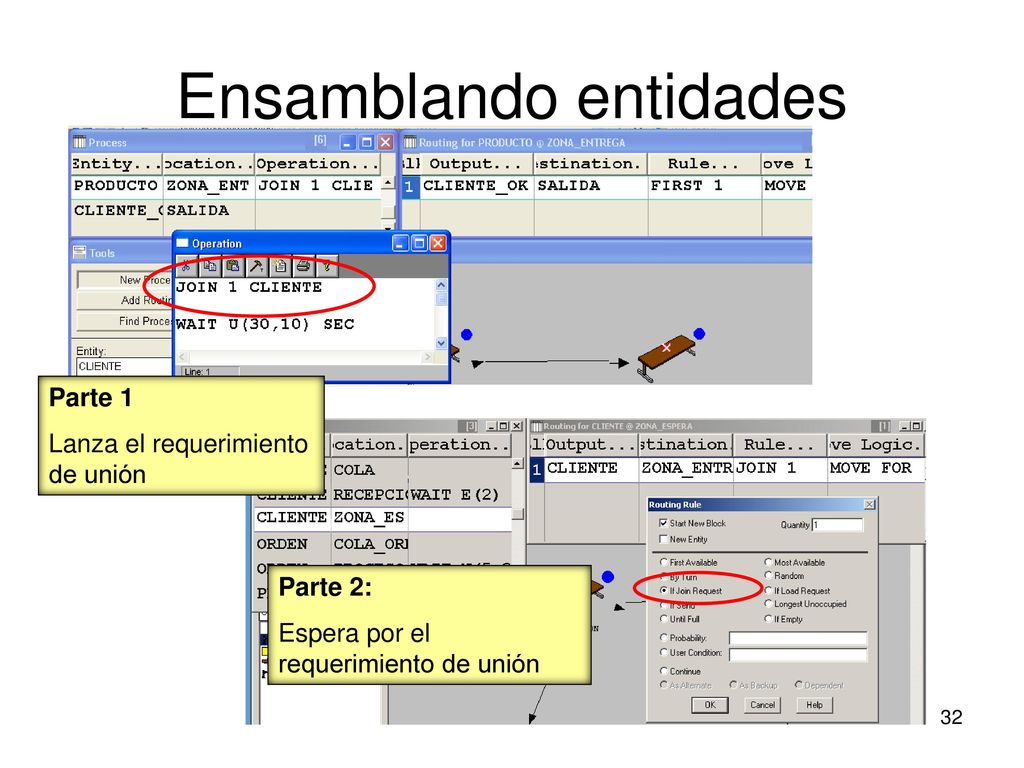

Parte 1 Lanza el requerimiento de unión Parte 2: Espera por el requerimiento de unión

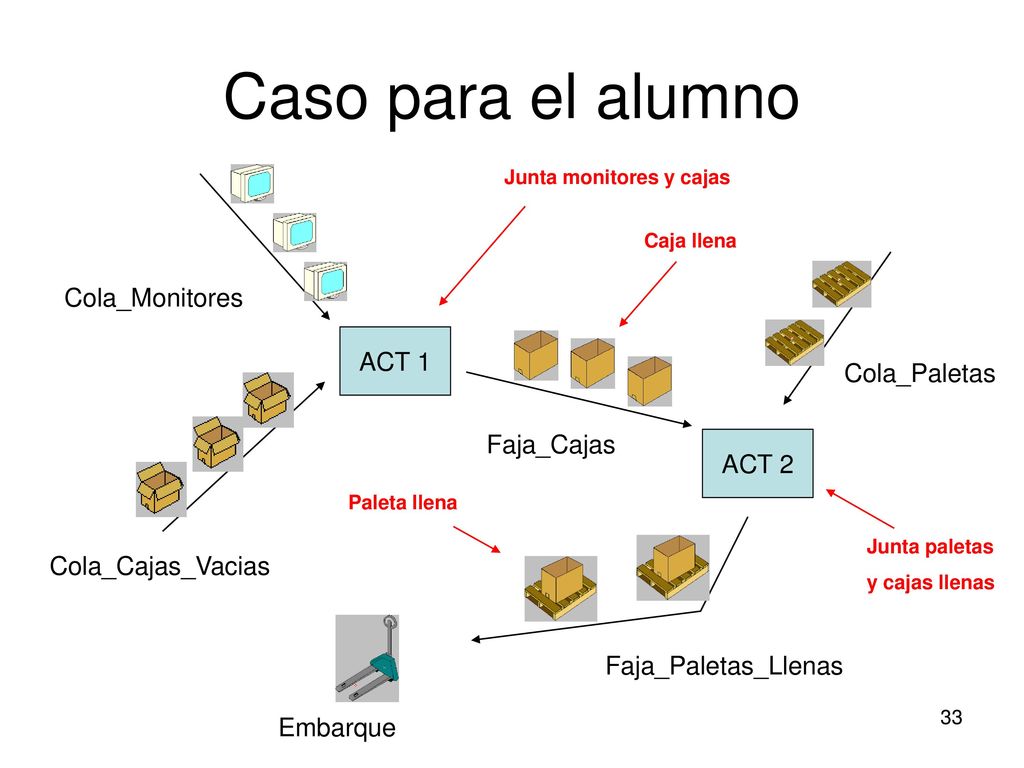

33 Caso para el alumno Cola_Monitores ACT 1 Cola_Paletas Faja_Cajas ACT 2
Junta monitores y cajas Caja llena Cola_Monitores ACT 1 Cola_Paletas Faja_Cajas ACT 2 Paleta llena Junta paletas y cajas llenas Cola_Cajas_Vacias Faja_Paletas_Llenas Embarque 33

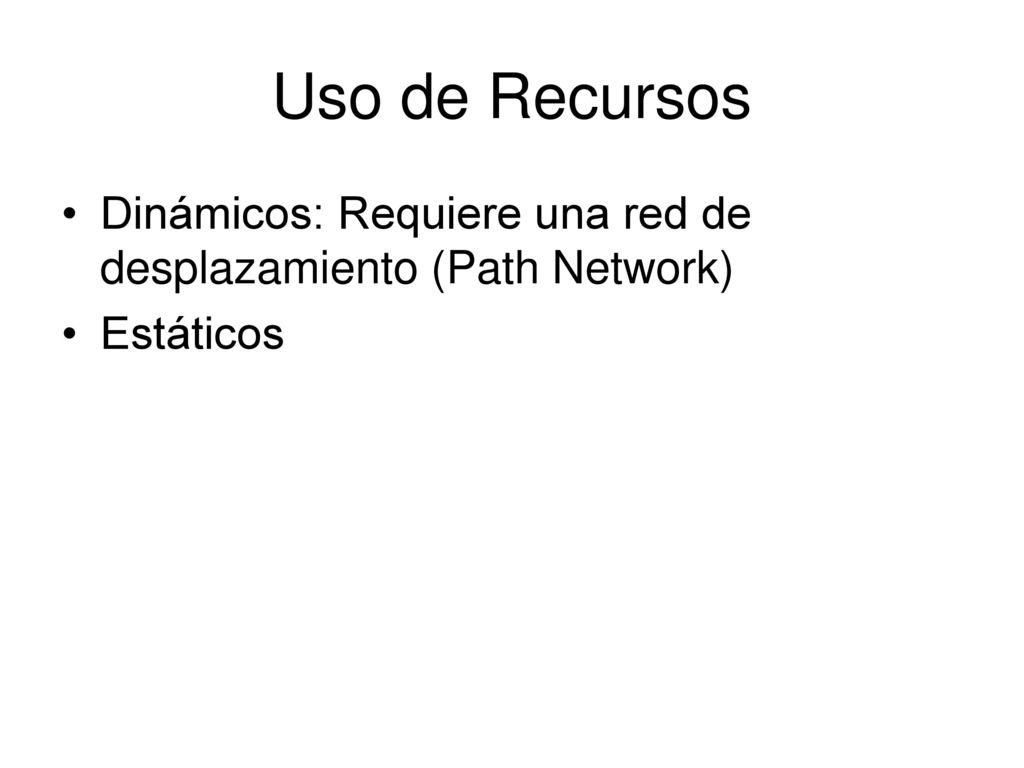

34 Uso de Recursos Dinámicos: Requiere una red de desplazamiento (Path Network) Estáticos

35 Uso de Recursos Usados para apoyar en la ejecución de las actividades

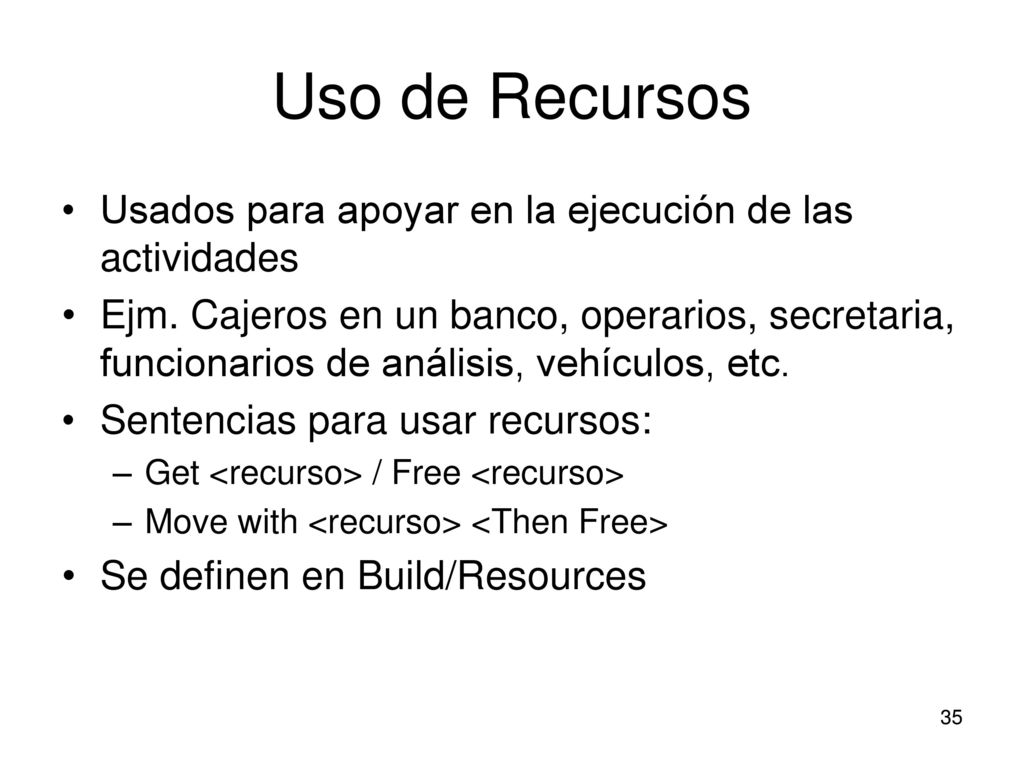

Ejm. Cajeros en un banco, operarios, secretaria, funcionarios de análisis, vehículos, etc. Sentencias para usar recursos: Get <recurso> / Free <recurso> Move with <recurso> <Then Free> Se definen en Build/Resources 35 35

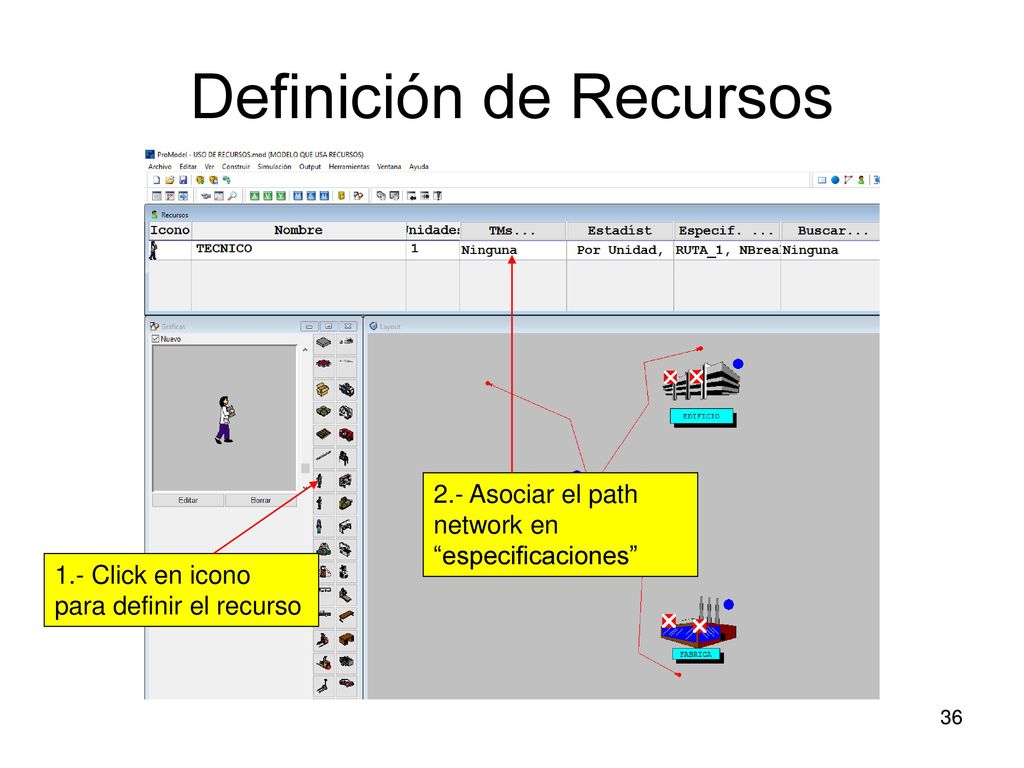

36 Definición de Recursos
2.- Asociar el path network en “especificaciones” 1.- Click en icono para definir el recurso 36 36

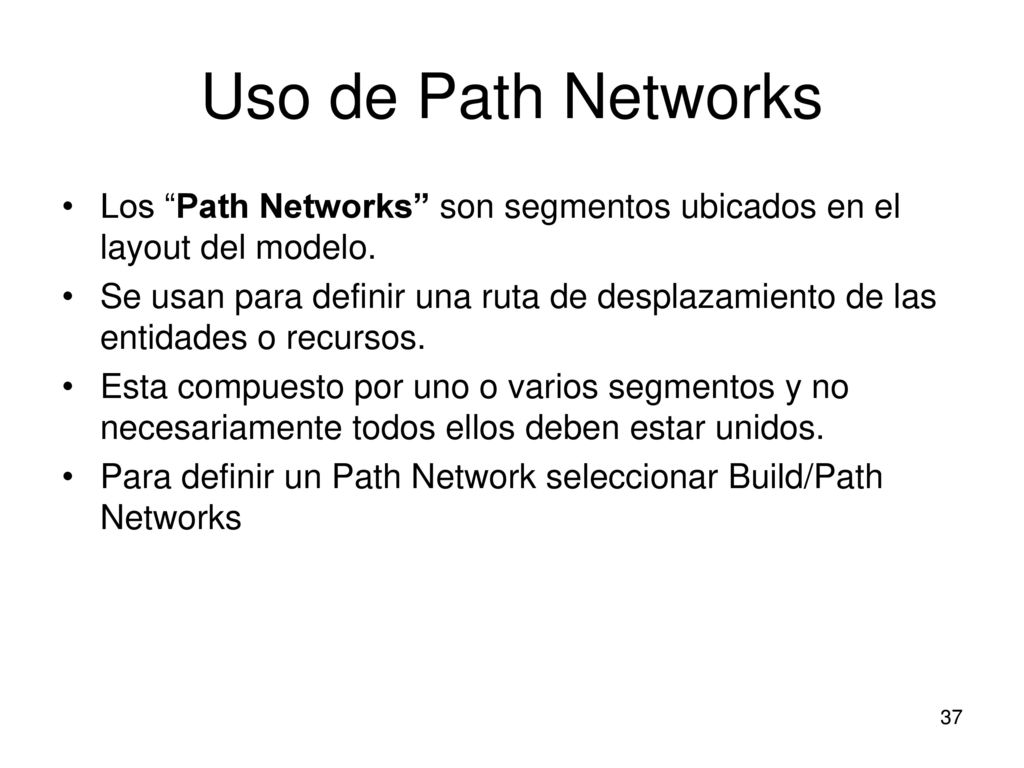

37 Uso de Path Networks Los “Path Networks” son segmentos ubicados en el layout del modelo. Se usan para definir una ruta de desplazamiento de las entidades o recursos. Esta compuesto por uno o varios segmentos y no necesariamente todos ellos deben estar unidos. Para definir un Path Network seleccionar Build/Path Networks 37 37

38 Deinición de Path Networks

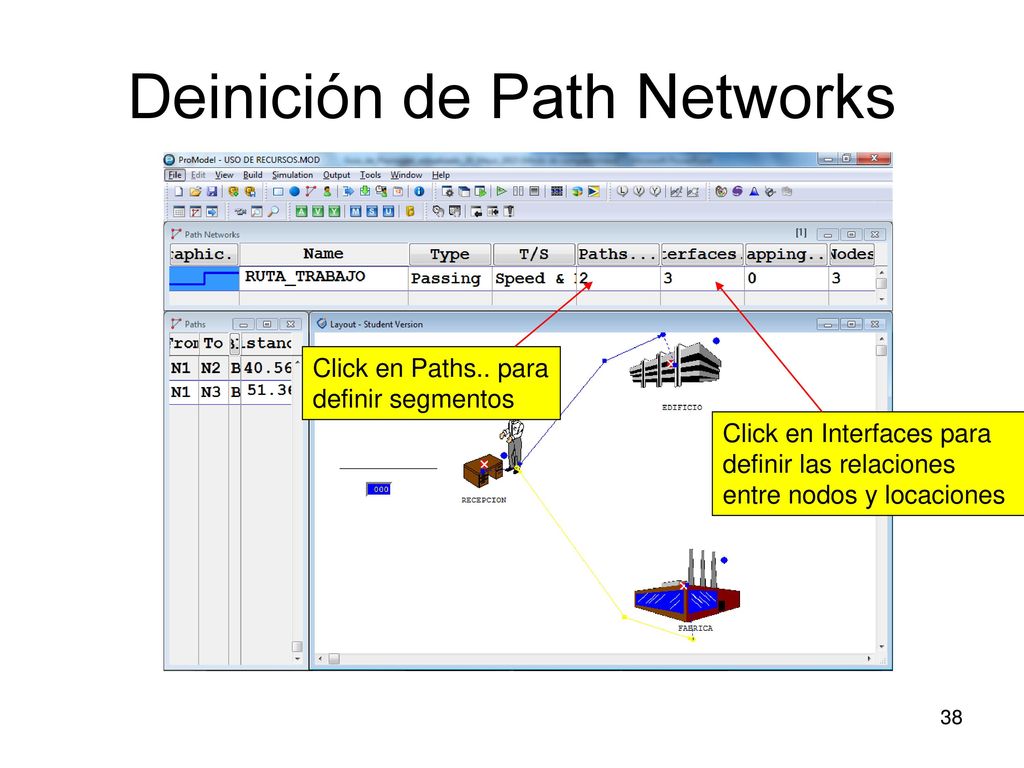

Click en Paths.. para definir segmentos Click en Interfaces para definir las relaciones entre nodos y locaciones 38 38

39 Deinición de Path Networks

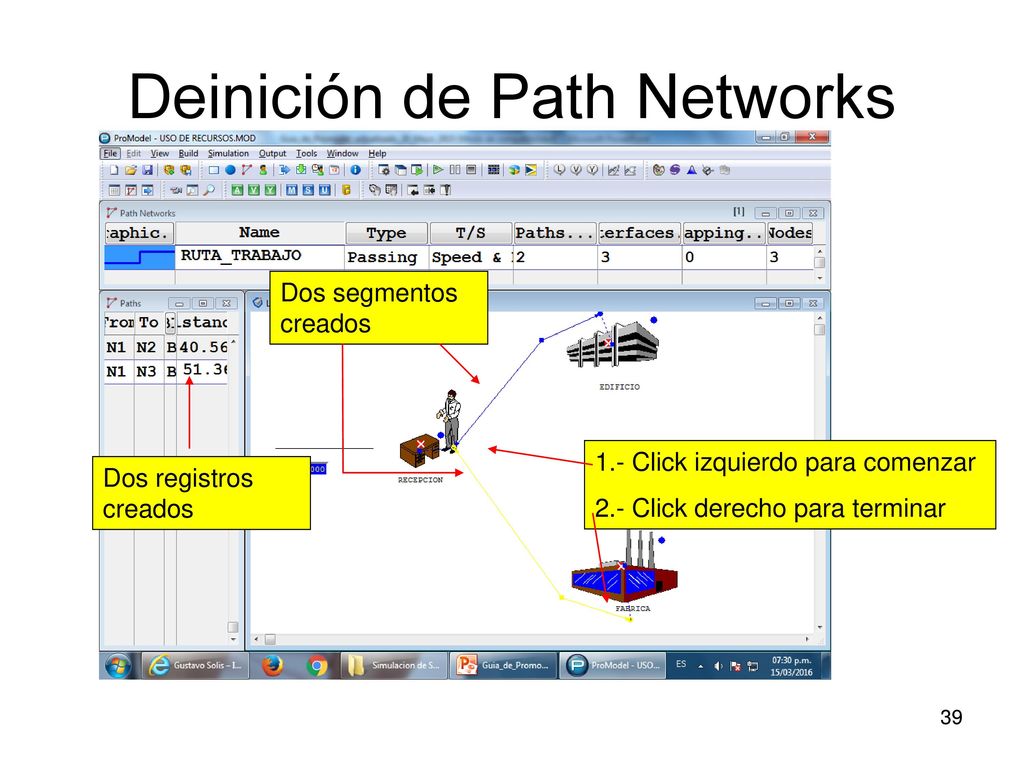

Dos segmentos creados 1.- Click izquierdo para comenzar 2.- Click derecho para terminar Dos registros creados 39 39

40 Definición de Interfases

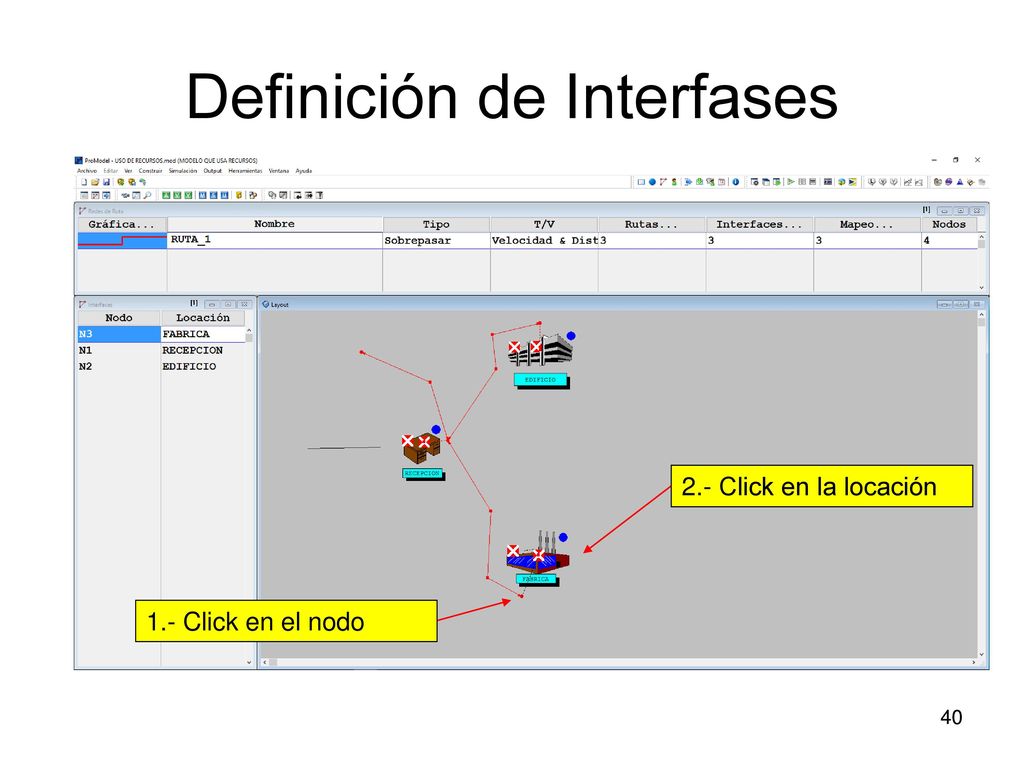

2.- Click en la locación 1.- Click en el nodo 40 40

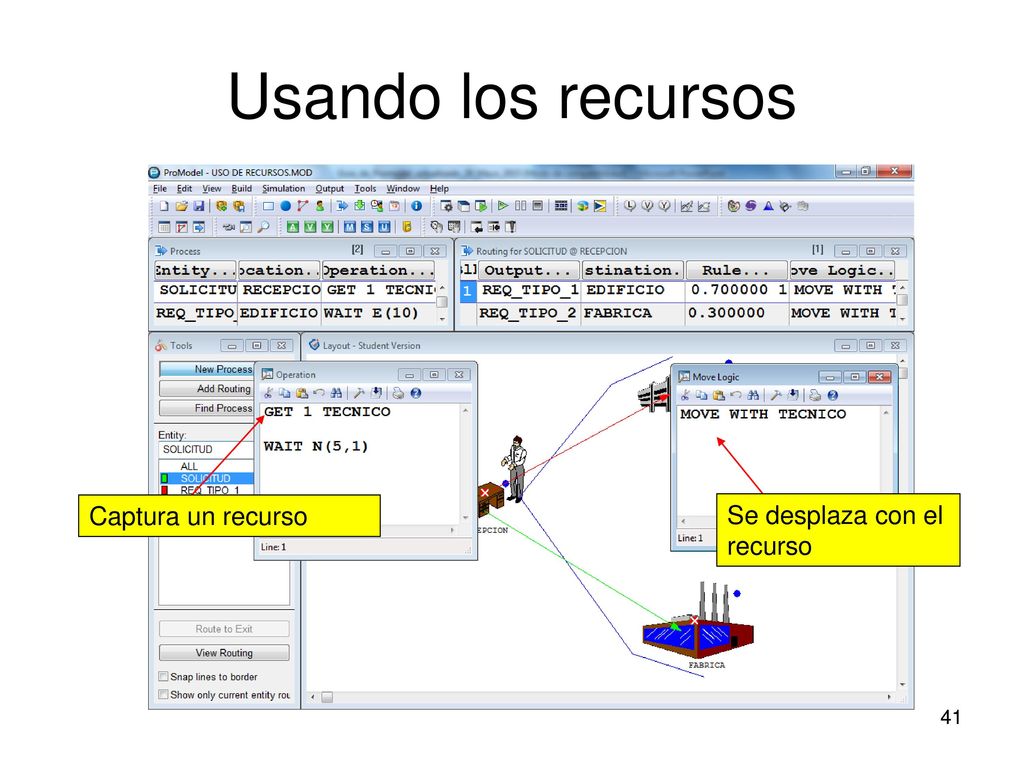

41 Usando los recursos Captura un recurso Se desplaza con el recurso 41

42 Análisis de Estadísticos

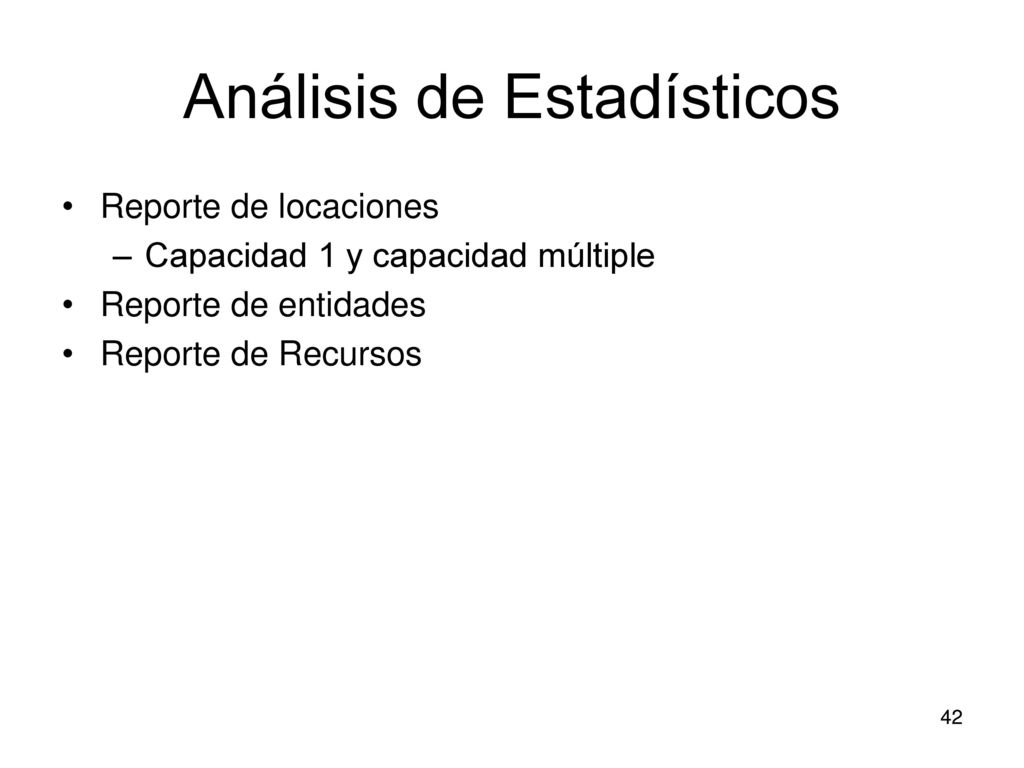

Reporte de locaciones Capacidad 1 y capacidad múltiple Reporte de entidades Reporte de Recursos 42 42

43 Usando Ciclos de Arribos

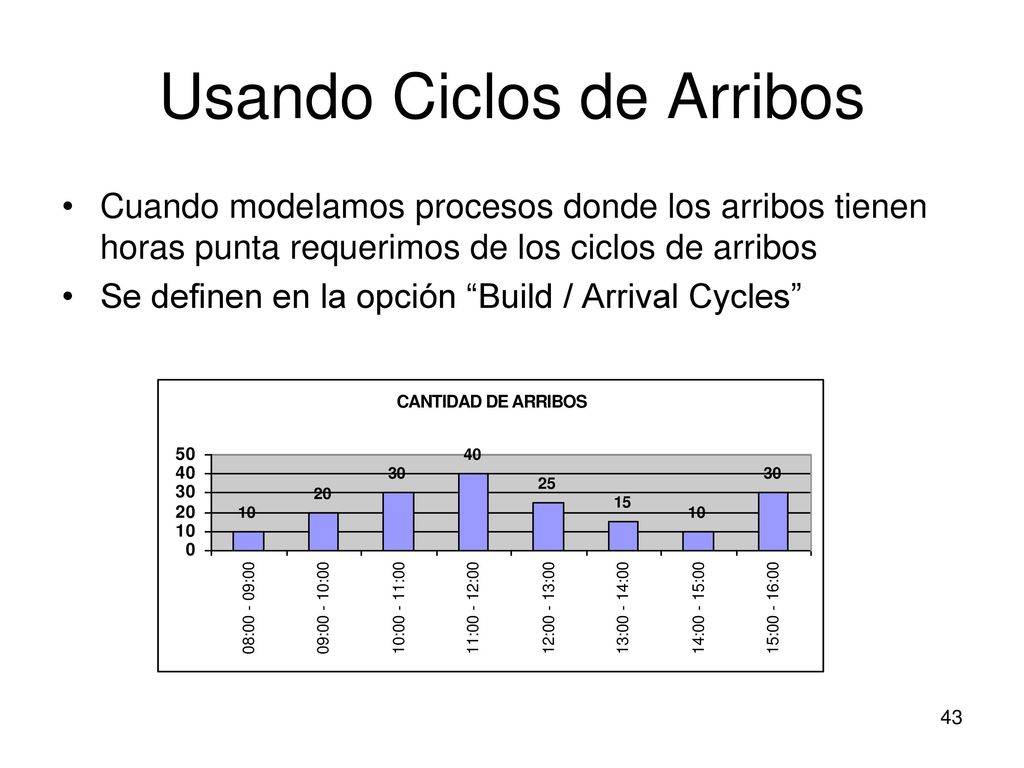

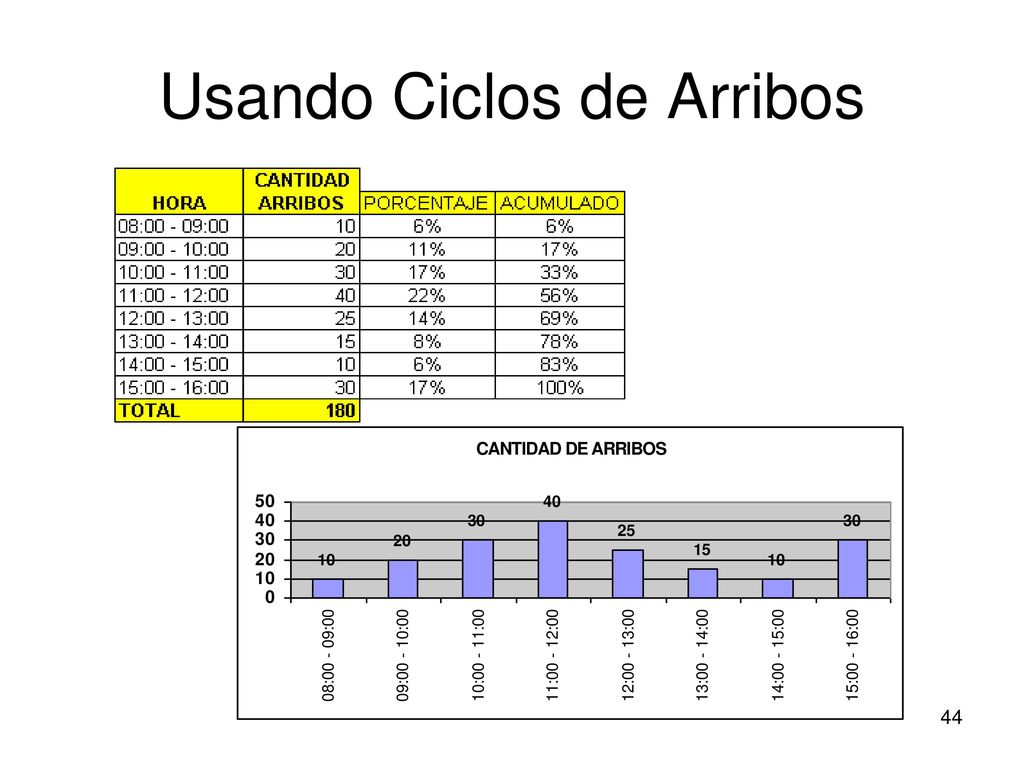

Cuando modelamos procesos donde los arribos tienen horas punta requerimos de los ciclos de arribos Se definen en la opción “Build / Arrival Cycles”

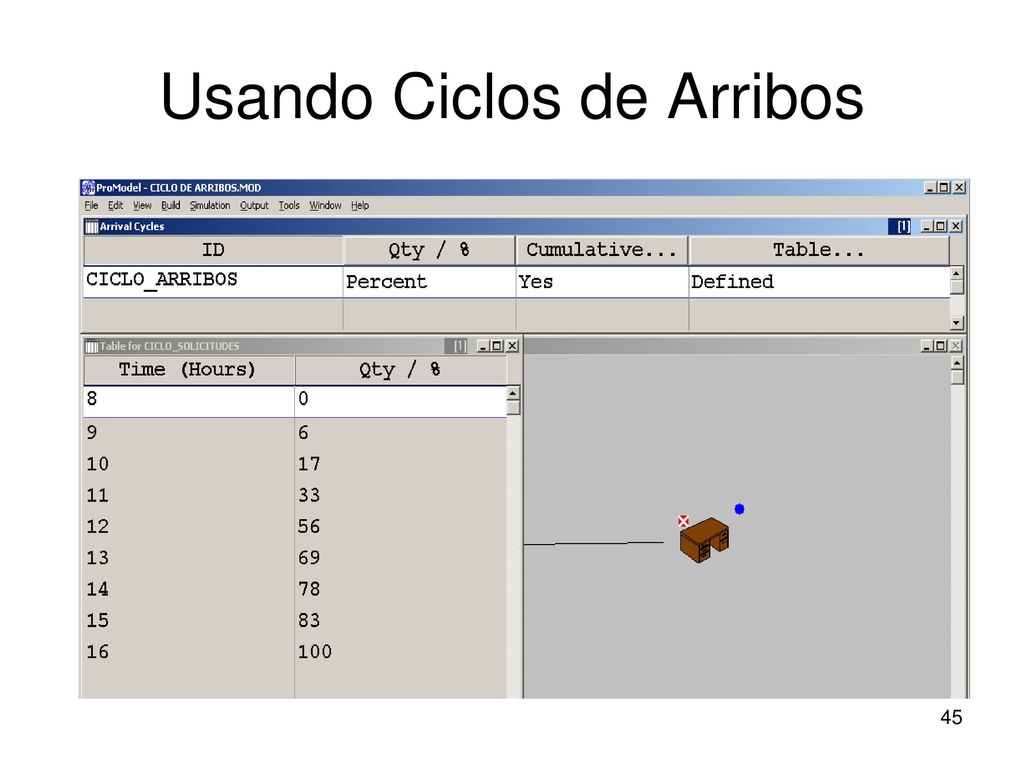

44 Usando Ciclos de Arribos

45 Usando Ciclos de Arribos

46 Usando Ciclos de Arribos

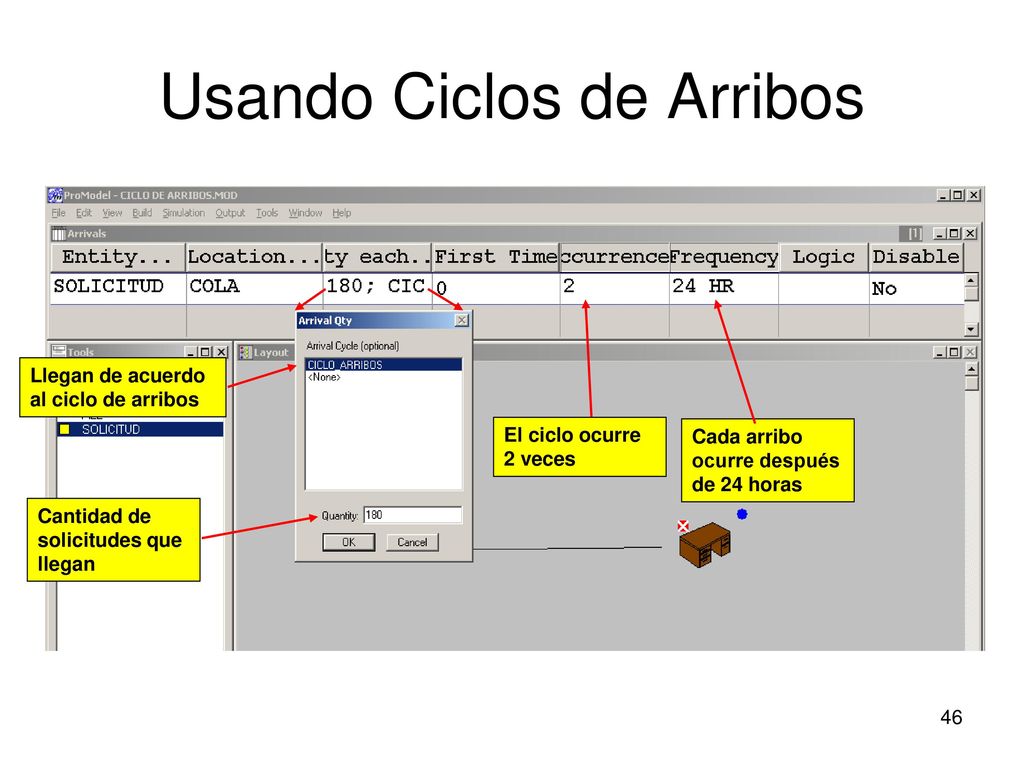

Llegan de acuerdo al ciclo de arribos El ciclo ocurre 2 veces Cada arribo ocurre después de 24 horas Cantidad de solicitudes que llegan
