CALCÚLO ILUMINACIÓN ARTIFICIAL

Presentación del tema: "CALCÚLO ILUMINACIÓN ARTIFICIAL"— Transcripción de la presentación:

1 CALCÚLO ILUMINACIÓN ARTIFICIAL
Cruzando el espacio en estudio, y el tipo de iluminación (incidencia), se puede hacer uso de las siguientes tablas y por medio de éstas seleccionar el tipo de luminarias y de iluminación para cada espacio. Tablas tomadas de: LEGIS. Informe Especial de Iluminación en Revista Construdata No 114 marzo-mayo 2000.

2

3 Acogedor: viviendas, bares, tabernas sitios nocturnos, teatros, descanso.
Neutros: Galerías, museos, laboratorios, bibliotecas, comercio Estimulante: aulas, estudios, restaurantes (alimentación), oficinas, comercio Frío: cocinas, escenarios – tarimas, No Natural: no recomendable, en lo posible.

4 CÁLCULO MÉTODO SIMPLIFICADO DEL LUMEN PARA LUZ ARTIFICIAL
Determinar el flujo luminoso (cantidad y potencia de las luminarias) requerido para alcanzar el nivel de Iluminancia, o realizar la operación inversa. Es relevante anotar que el método no incluye la distribución geométrica de las luminarias, ni la ubicación del plano de iluminación del espacio. E med = Iluminación Media lx. Fl tot = Flujo Luminoso de las lámparas A = Superficie del plano de trabajo (Área) n Wp = Factor de utilización para el plano de trabajo. M = Factor de mantenimiento

5 N Wp Es necesario calcular el factor de utilización del plano de trabajo y depende de: Distribución de las luminarias, rendimiento de las luminarias, reflactancias de cielorrasos, pisos y paredes; índice del local K y de la disposición de las luminarias. l = longitud del espacio b = ancho del espacio Hm = distancia desde la luminarias hasta el plano de trabajo. Se determinan los valores de reflactancias (ver tablas) de cielorrasos, muros y pisos, con estos se va a la tabla de Factor de Utilización y se cruzan los valores de reflactancias con los de K.

6

7

8 Factor de mantenimiento M
Uso o limpieza del local o espacio a mayor limpieza mayor indicie de mantenimiento. Es adimensional y un poco presupuestable o subjetiva, es el aseo que se espera realicen al espacio; debe contemplarse aquí el tipo de acabado, unos no requieren menor aseo pero esto no significa que el índice de mantenimiento disminuya o aumente.

9

10 Tomado el 01 de abril de 2013

11 Iluminancia media (E med)
Es la Iluminancia esperada sobre el plano de trabajo, es recomendable seleccionar siempre la óptima.

12

13 Flujo Luminoso total de las luminarias
Primero se determina el flujo luminoso total requerido en el espacio y dependiendo de las propiedades de las lámparas, el flujo luminoso total se divide entre el de cada lámpara y así se conoce el número de éstas, necesarias para iluminar (Luxes) el espacio. Las luminarias necesarias se reparten de forma simétrica, esto siempre y cuando no se realice el método completo de cálculo para lúmenes.

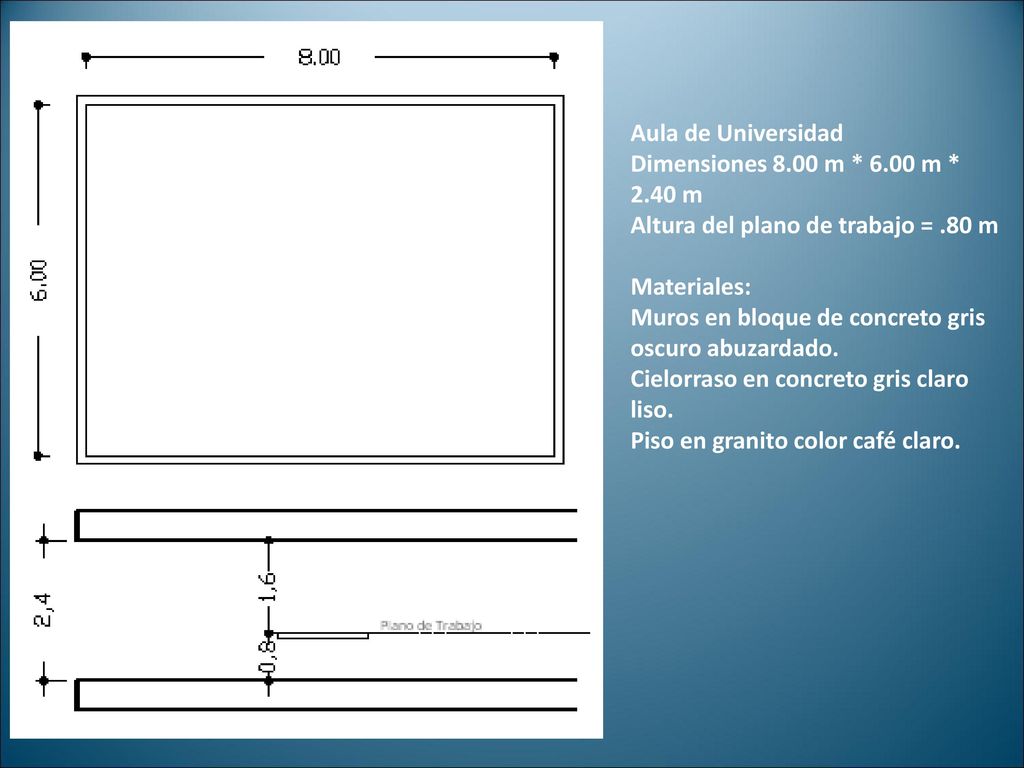

14 Aula de Universidad Dimensiones 8.00 m * 6.00 m * 2.40 m Altura del plano de trabajo = .80 m Materiales: Muros en bloque de concreto gris oscuro abuzardado. Cielorraso en concreto gris claro liso. Piso en granito color café claro.

15 Índices de Reflactancias Ver tabla
E med = Iluminación Media Fl tot = Flujo Luminoso de la lámparas A = Superficie del plano de trabajo Área n Wp = Factor de utilización para el plano de trabajo. M = Factor de mantenimiento Índices de Reflactancias Ver tabla Factor de utilización n Wp Ver tabla Factor de mantenimiento M Ver tabla Iluminancia Media E med Ver tabla

16 CÁLCULO MÉTODO COMPLETO DEL LUMEN PARA LUZ ARTIFICIAL
Determinar el flujo luminoso (cantidad y potencia de las luminarias) requerido para alcanzar el nivel de Iluminancia, o realizar la operación inversa. Es un poco más preciso y completo que el Método Simplificado, pero sigue siendo solo para definir la iluminación general de un espacio, no es apto para determinar la iluminación en un punto determinado, para esto se utilizan cálculos de “Punto por Punto” que son dispendiosos por ser repetitivo, se logra con programas (software), y son indispensables en espacios donde el uso lo requiere, como laboratorios (óptica), estudios fotográficos, etc.

17 Calcular el número y distribución de luminarias
Datos de entrada Calcular el número y distribución de luminarias Determinar distribución geométrica de éstas Comprobar que el flujo luminosos total es ideal. DATOS DE ENTRADA 1.1. Dimensiones del espacio Ancho (a) Largo (b) Altura total (h’) Altura plano de trabajo (tw) recomendable .85 m 1.2. Definir el nivel de luminancia requerida (E med) 1.3. Elegir el tipo de lámpara (bombillo) Aquellas que la fotometría, consumo, color, economía de instalación y mantenimiento, etc. sean los favorables.

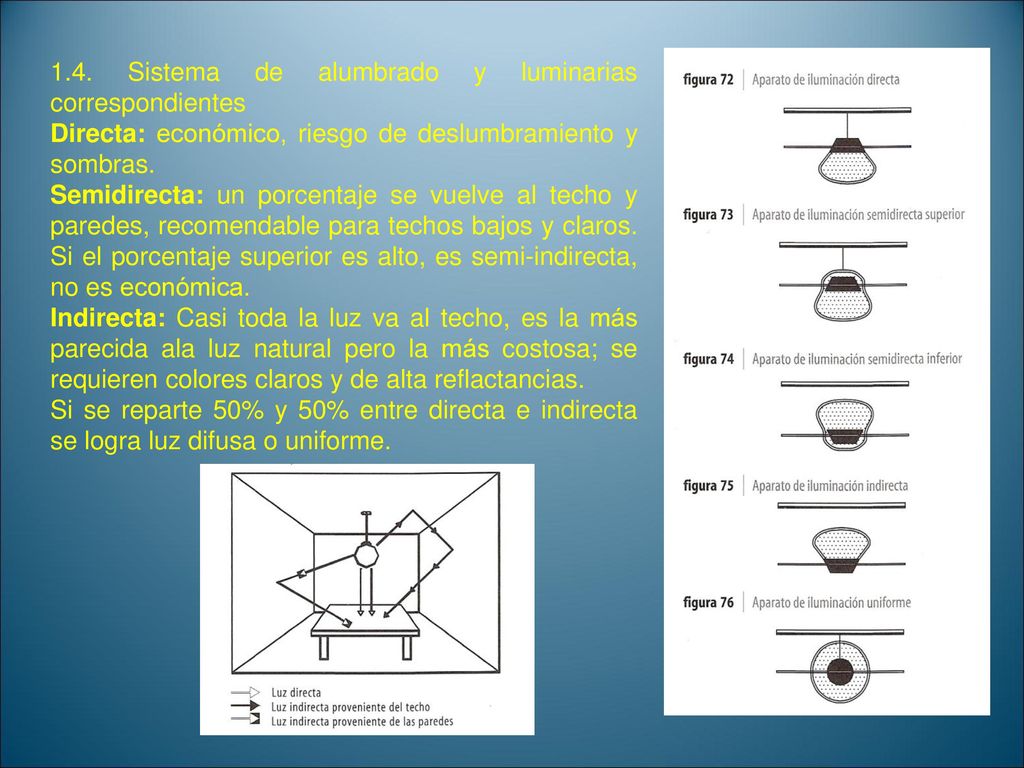

18 1.4. Sistema de alumbrado y luminarias correspondientes
Directa: económico, riesgo de deslumbramiento y sombras. Semidirecta: un porcentaje se vuelve al techo y paredes, recomendable para techos bajos y claros. Si el porcentaje superior es alto, es semi-indirecta, no es económica. Indirecta: Casi toda la luz va al techo, es la más parecida ala luz natural pero la más costosa; se requieren colores claros y de alta reflactancias. Si se reparte 50% y 50% entre directa e indirecta se logra luz difusa o uniforme.

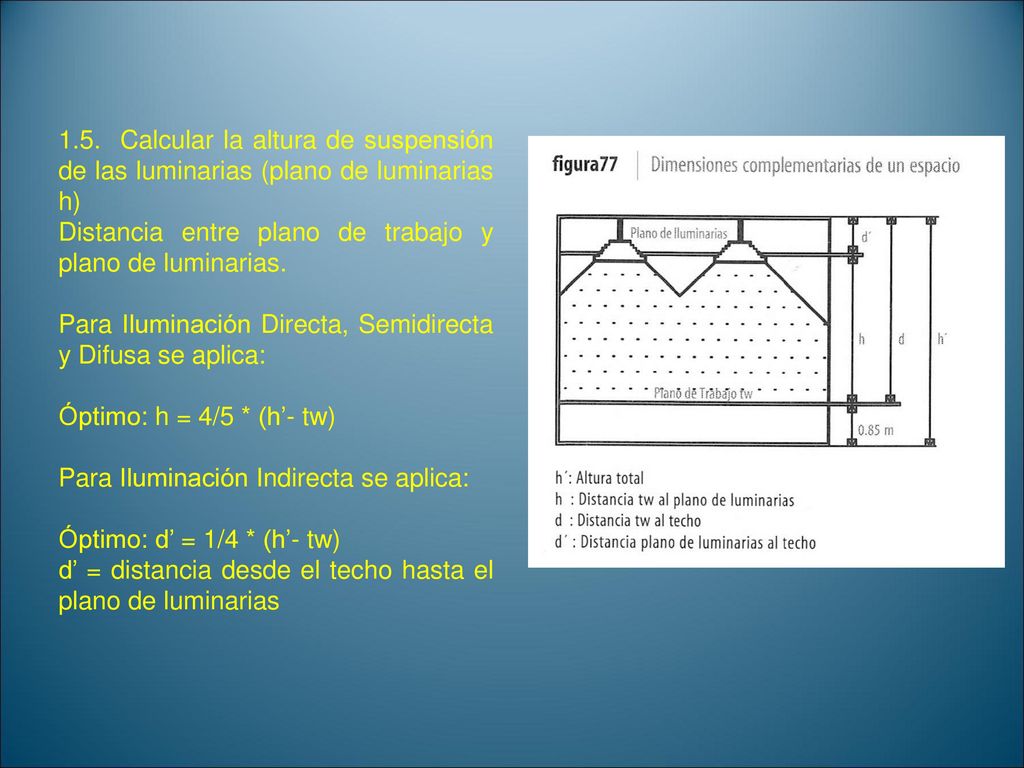

19 1.5. Calcular la altura de suspensión de las luminarias (plano de luminarias h)
Distancia entre plano de trabajo y plano de luminarias. Para Iluminación Directa, Semidirecta y Difusa se aplica: Óptimo: h = 4/5 * (h’- tw) Para Iluminación Indirecta se aplica: Óptimo: d’ = 1/4 * (h’- tw) d’ = distancia desde el techo hasta el plano de luminarias

20 1.6. Calcular Índice del local k
Características geométricas del espacio, está entre 1 y 10. Para iluminación Directa, Difusa y Semidirecta, se aplica la primera formula. Para Semi-indirecta e Indirecta, la segunda 1.7. Determinar índices de reflactancias Techos y paredes. 1.8. Determinar factor de utilización del plano de trabajo(nWp) Si se cuenta con tablas para cada tipo de luminaria se usan éstas, sino la tabla usada para el método simplificado.

21 1.9. Determinar factor de mantenimiento (M)
Calcular el Flujo Luminoso (Fl tot) necesario 2. CALCULAR NÚMERO Y DISTRIBUCIÓN DE LAS LUMINARIAS (N) 2.1. Dividir el Fl tot entre le flujo de la lámpara (FL) = N = Fl tot / FL Las lámpara se dividen de forma simétrica en el espacio o se aplican las siguientes formulas

22 3. DETERMINAR DISTANCIA ENTRE LUMINARIAS
Algunas luminarias incluyen este dato “emax” y casi siempre lo dan en función de h (distancia entre plano de trabajo y plano de luminarias) p. ej. emax = 1.2 h ( la distancia entre luminaria y muro debe ser emax/2) Extensivas = ángulo de apertura grande (pequeñas alturas) Intensivas = ángulo de apertura pequeño (mayores alturas) Entre mayor altura de h mayor área iluminada pero menor iluminancia (recomendable seguir rangos del fabricante) Intensivas: alturas > 10 m = 1.2 h Extensivas: alturas 6m a 10 m = 1.5 h Semiextensivas: alturas 4m a 6 m = 1.5 h Extensivas: alturas < 4m = 1.6 h

23

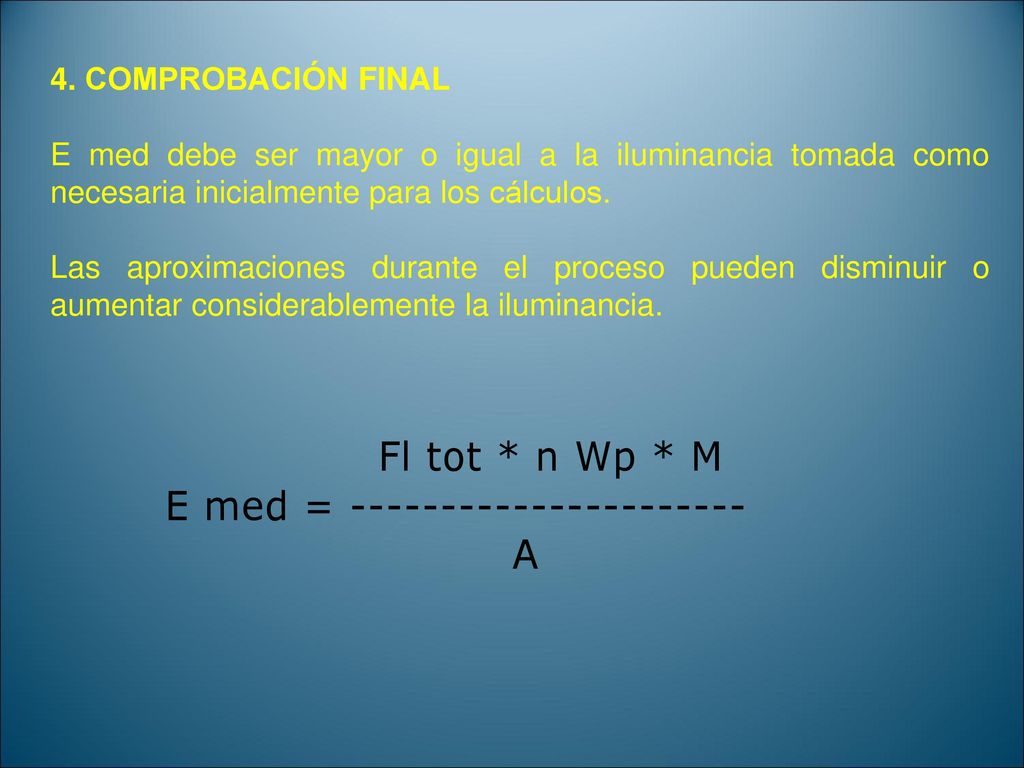

24 4. COMPROBACIÓN FINAL E med debe ser mayor o igual a la iluminancia tomada como necesaria inicialmente para los cálculos. Las aproximaciones durante el proceso pueden disminuir o aumentar considerablemente la iluminancia.

25 Casos Prácticos Plantee:
Tipo de luminarias: fluorescentes, incandescentes… (proponga luminarias de marcas comerciales) Tipo de iluminación: directa, difusa, indirecta, recuerde que el cálculo por el método simplificado sólo contempla iluminación directa, por lo tanto si propone iluminación de otro tipo proponga la estrategia para contrarrestar la perdida por cualquier otro tipo de iluminación. Distribución de las luminarias (grafique en planta y corte) Incluya otras recomendaciones o consideraciones. Caso 1. Aula de Universidad Dimensiones 8.00 m * 6.00 m * 2.40 m Altura del plano de trabajo = XX Materiales: Muros en bloque de concreto gris oscuro abuzardado. Cielorraso en concreto gris claro liso. Piso en granito color café claro.

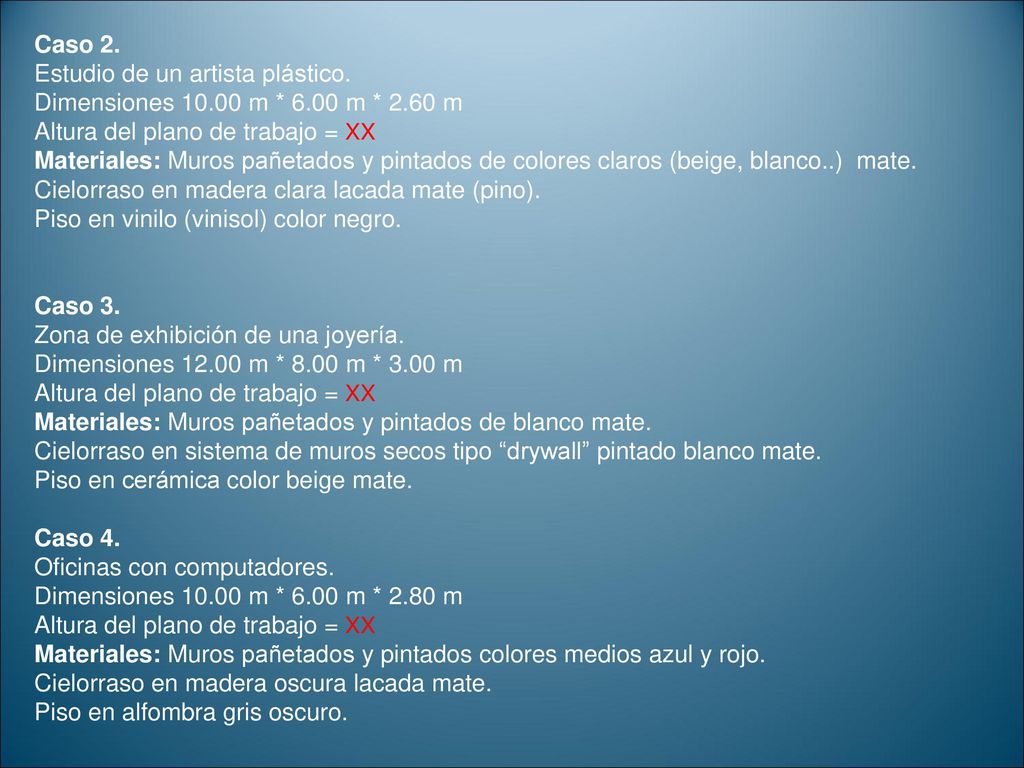

26 Caso 2. Estudio de un artista plástico. Dimensiones m * 6.00 m * 2.60 m Altura del plano de trabajo = XX Materiales: Muros pañetados y pintados de colores claros (beige, blanco..) mate. Cielorraso en madera clara lacada mate (pino). Piso en vinilo (vinisol) color negro. Caso 3. Zona de exhibición de una joyería. Dimensiones m * 8.00 m * 3.00 m Materiales: Muros pañetados y pintados de blanco mate. Cielorraso en sistema de muros secos tipo “drywall” pintado blanco mate. Piso en cerámica color beige mate. Caso 4. Oficinas con computadores. Dimensiones m * 6.00 m * 2.80 m Materiales: Muros pañetados y pintados colores medios azul y rojo. Cielorraso en madera oscura lacada mate. Piso en alfombra gris oscuro.
