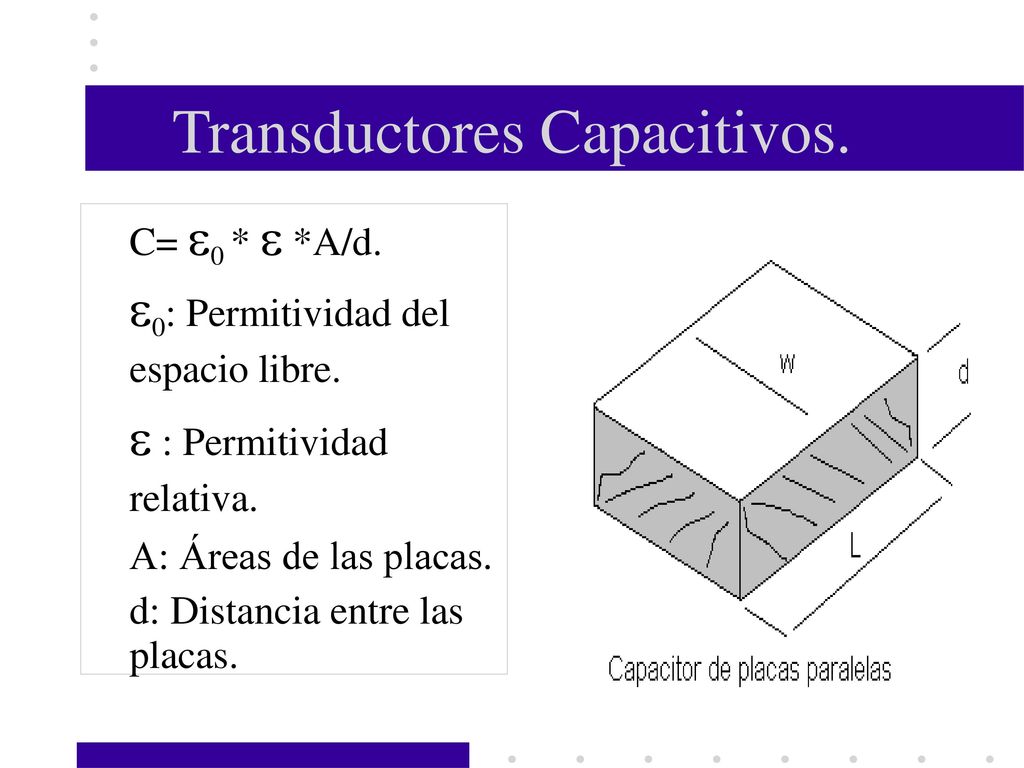

Transductores Capacitivos.
C= 0 * *A/d. 0: Permitividad del espacio libre. : Permitividad relativa. A: Áreas de las placas. d: Distancia entre las placas.
2

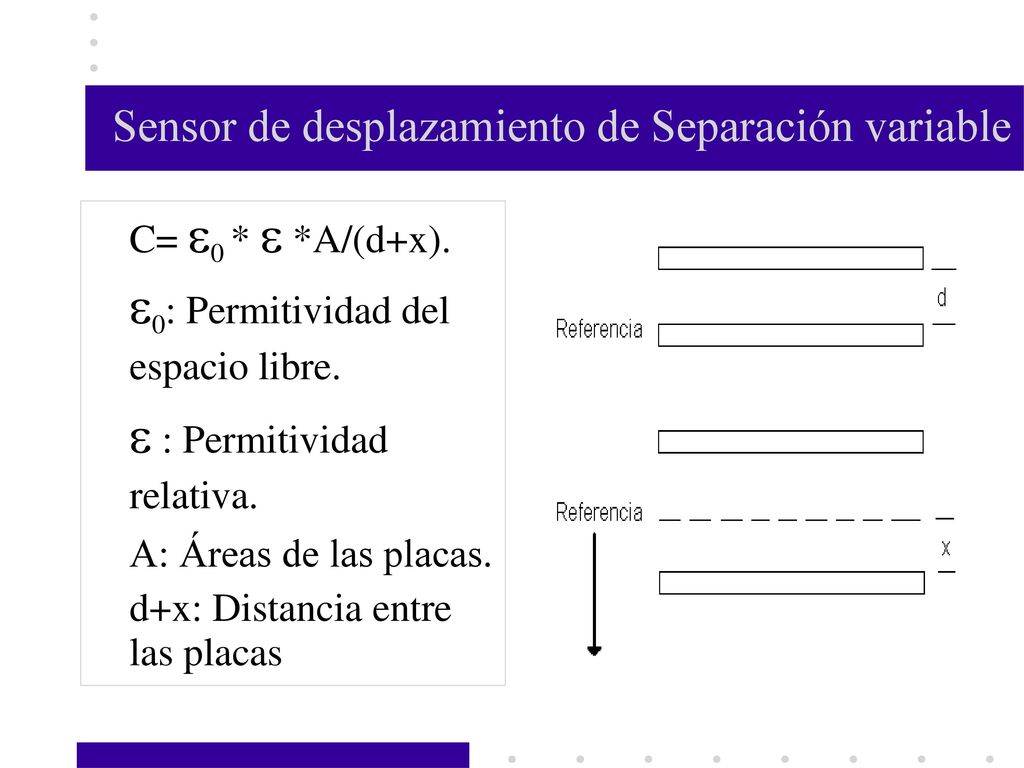

Sensor de desplazamiento de Separación variable
C= 0 * *A/(d+x). 0: Permitividad del espacio libre. : Permitividad relativa. A: Áreas de las placas. d+x: Distancia entre las placas las placas.
3

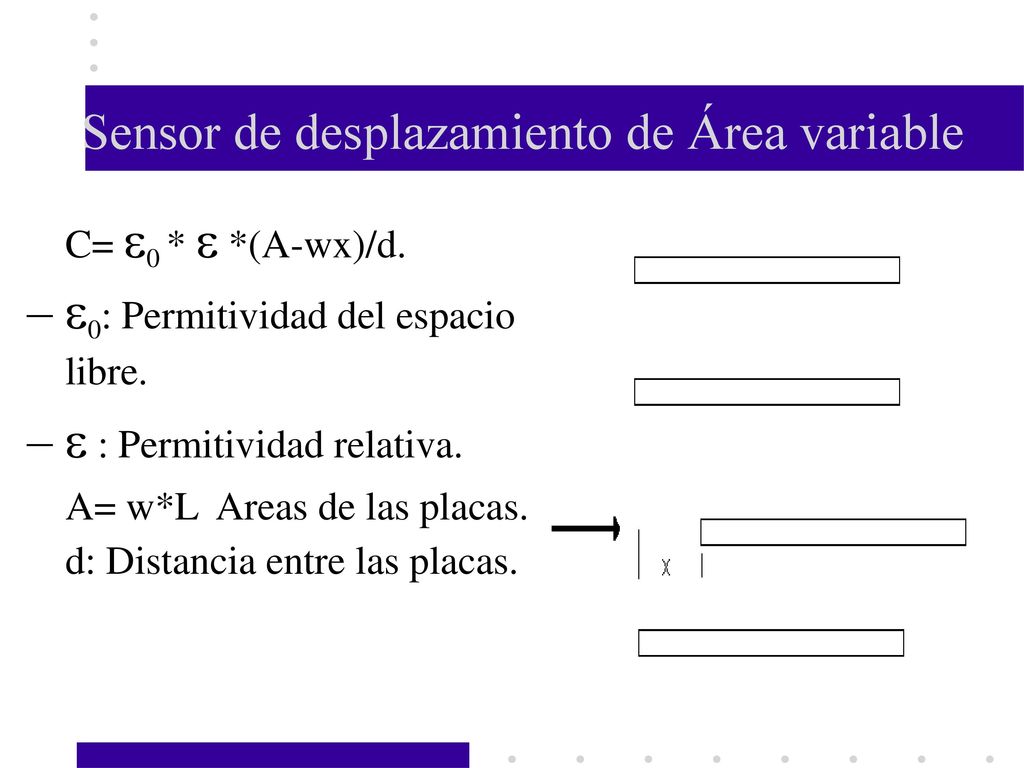

Sensor de desplazamiento de Área variable
C= 0 * *(A-wx)/d. 0: Permitividad del espacio libre. : Permitividad relativa. A= w*L Areas de las placas. d: Distancia entre las placas.
4

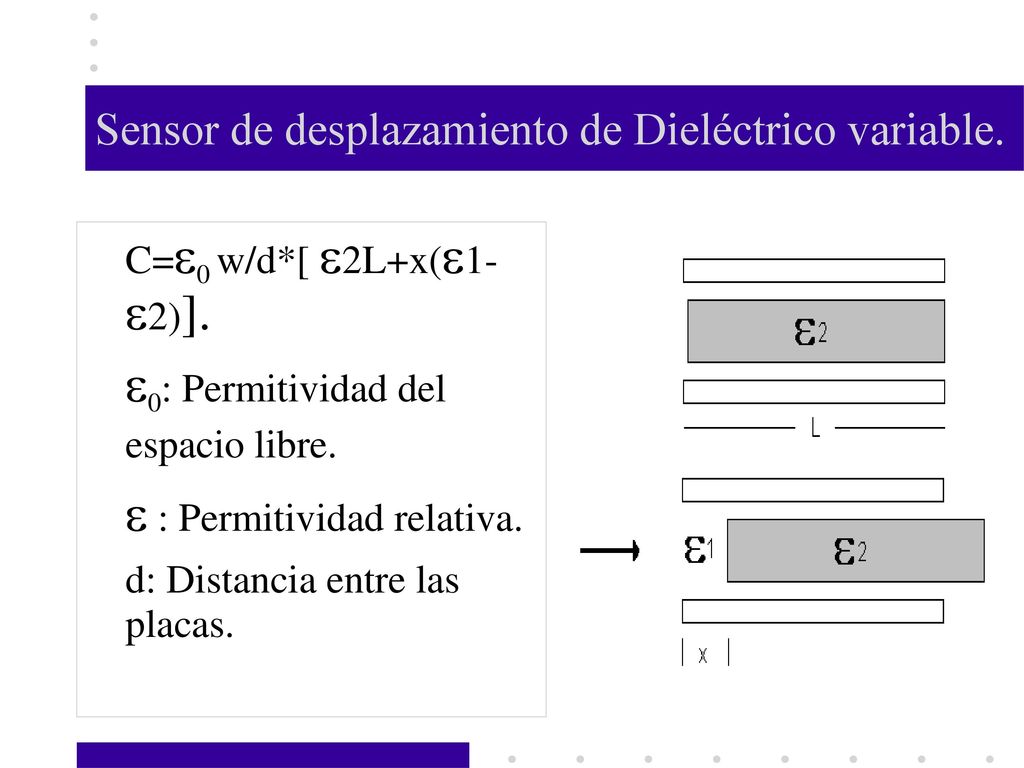

Sensor de desplazamiento de Dieléctrico variable.
C=0 w/d*[ 2L+x(1- 2)]. 0: Permitividad del espacio libre. : Permitividad relativa. d: Distancia entre las placas.
5

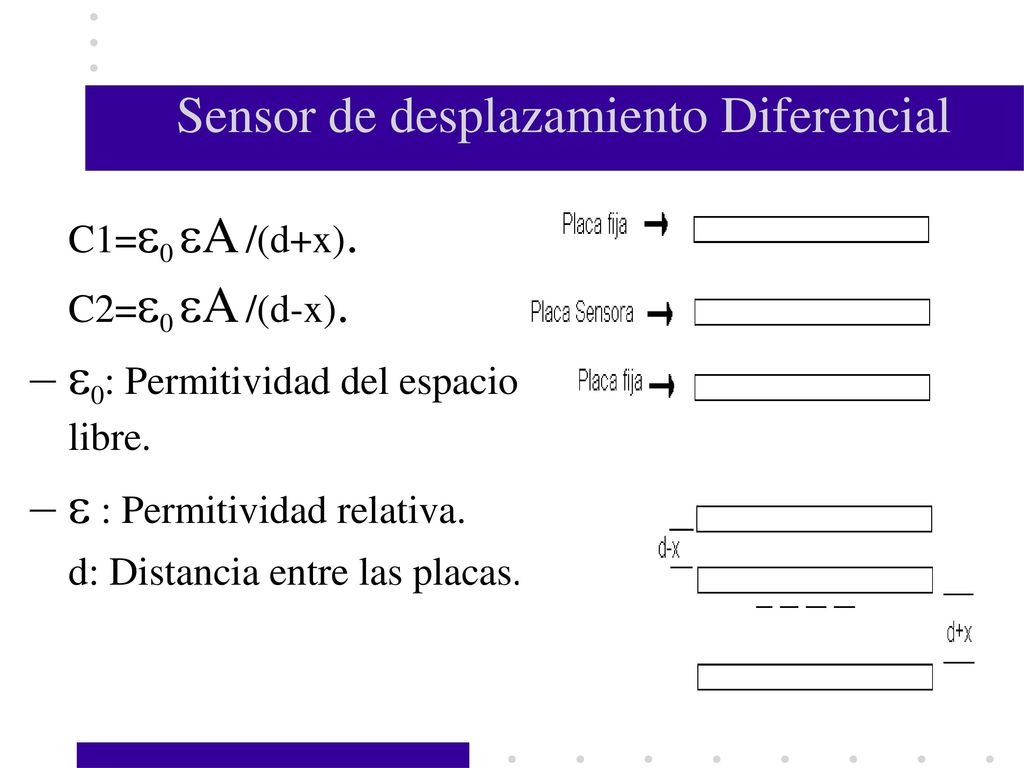

Sensor de desplazamiento Diferencial
C1=0 A /(d+x). C2=0 A /(d-x). 0: Permitividad del espacio libre. : Permitividad relativa. d: Distancia entre las placas.
6

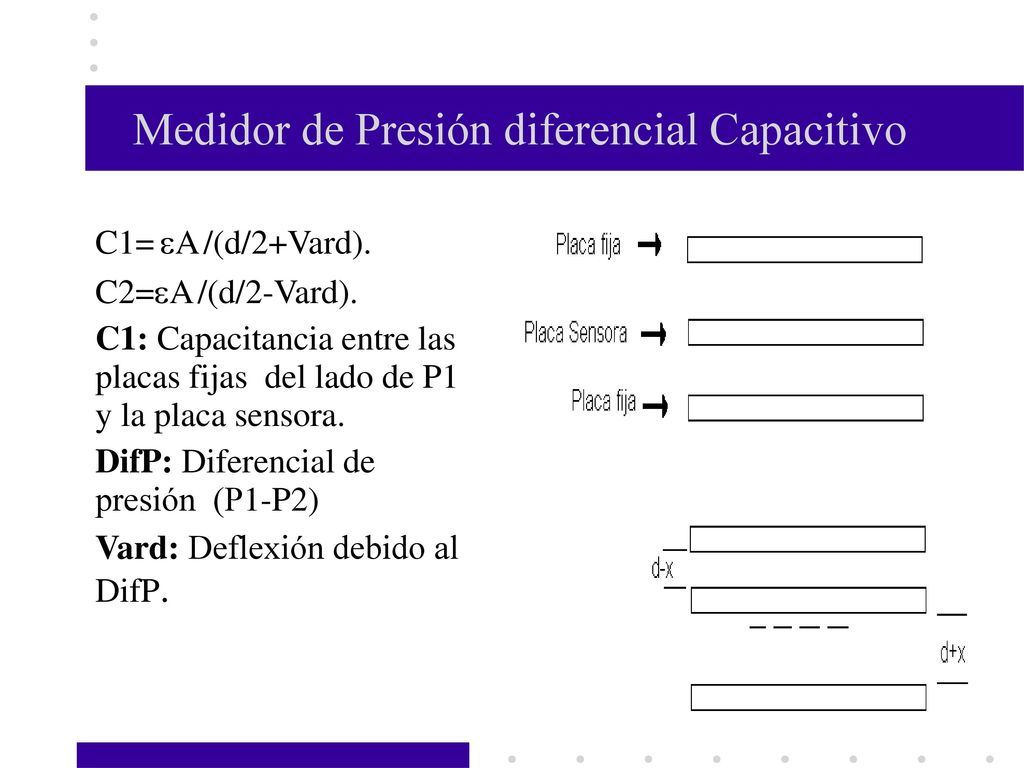

Medidor de Presión diferencial Capacitivo
C1= A /(d/2+Vard). C2=A /(d/2-Vard). C1: Capacitancia entre las placas fijas del lado de P1 y la placa sensora. DifP: Diferencial de presión (P1-P2) Vard: Deflexión debido al DifP.
7
Medidor de Presión diferencial Capacitivo
C1= A /(d/2+Vard). C2=A /(d/2-Vard). C1: Capacitancia entre las placas fijas del lado de P1 y la placa sensora. DifP: Diferencial de presión (P1-P2) Vard: Deflexión debido al DifP.
