Laboratorio de Ingeniería Química IQ53C Experiencia Nº 7
Descarga de Fluidos Laboratorio de Ingeniería Química IQ53C Experiencia Nº 7
2

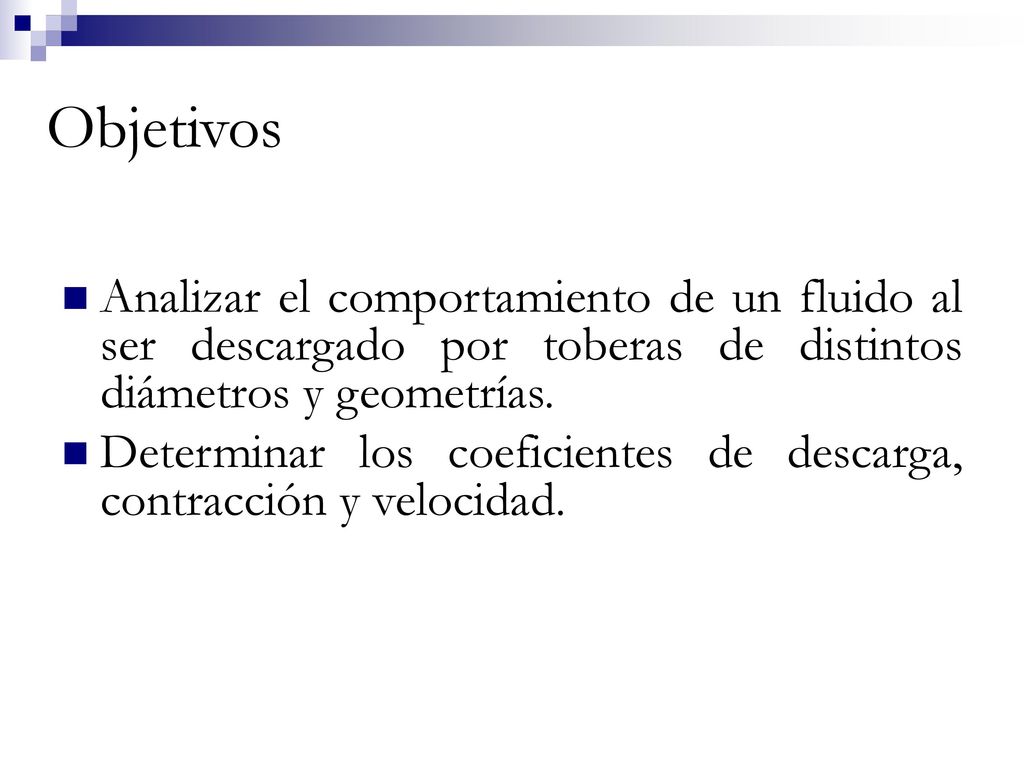

Objetivos Analizar el comportamiento de un fluido al ser descargado por toberas de distintos diámetros y geometrías. Determinar los coeficientes de descarga, contracción y velocidad.
3
Esquema del Equipo Rebosadero Ajustable Escala Estanque
Varas Metálicas Tobera
4

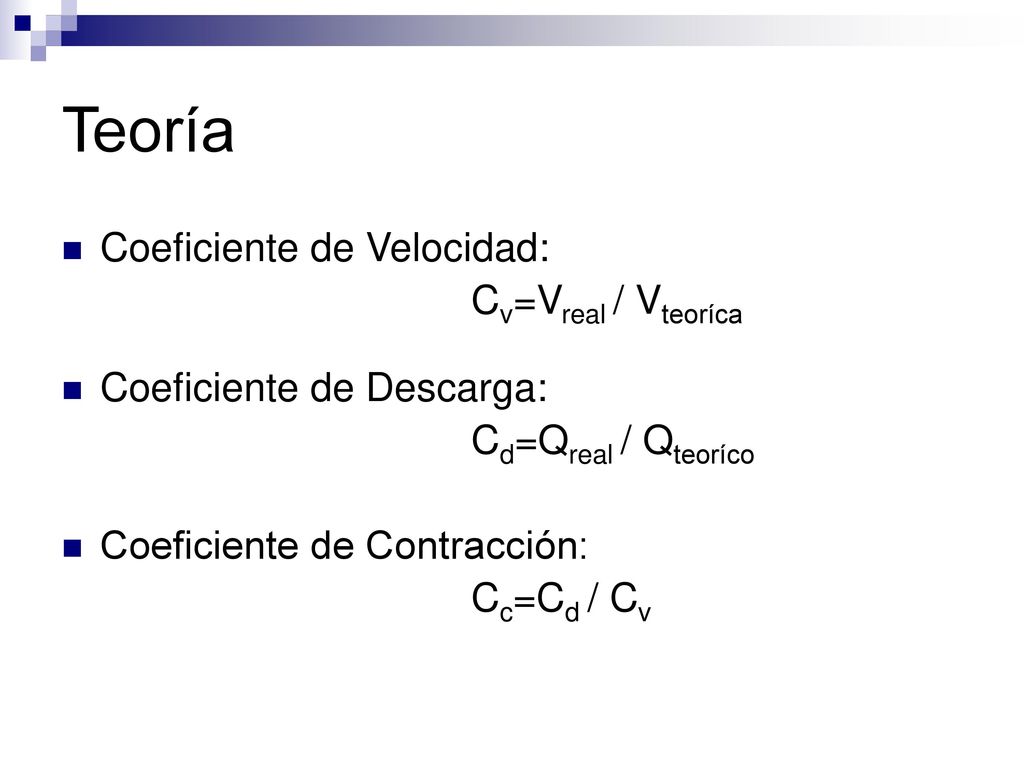

Teoría Coeficiente de Velocidad: Cv=Vreal / Vteoríca
Coeficiente de Descarga: Cd=Qreal / Qteoríco Coeficiente de Contracción: Cc=Cd / Cv
5

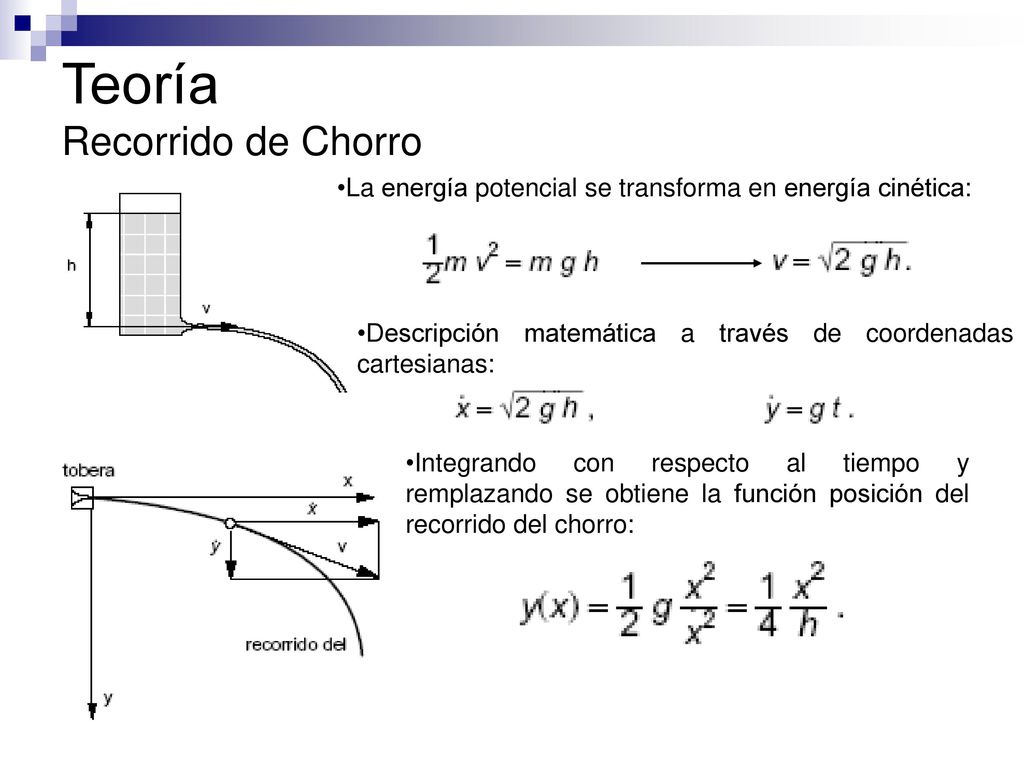

Teoría Recorrido de Chorro
La energía potencial se transforma en energía cinética: Descripción matemática a través de coordenadas cartesianas: Integrando con respecto al tiempo y remplazando se obtiene la función posición del recorrido del chorro:
6
Metodología Se calcularán los coeficientes de descarga, contracción y velocidad para 4 toberas: Tobera 1: 4 mm de diámetro esmerilada Tobera 2: 4 mm de diámetro no esmerilada Tobera 3: 8 mm de diámetro esmerilada Tobera 4: 8 mm de diámetro no esmerilada Estos cálculos se realizarán para 3 alturas de la columna de agua.
