Estructuras Tema 7
2

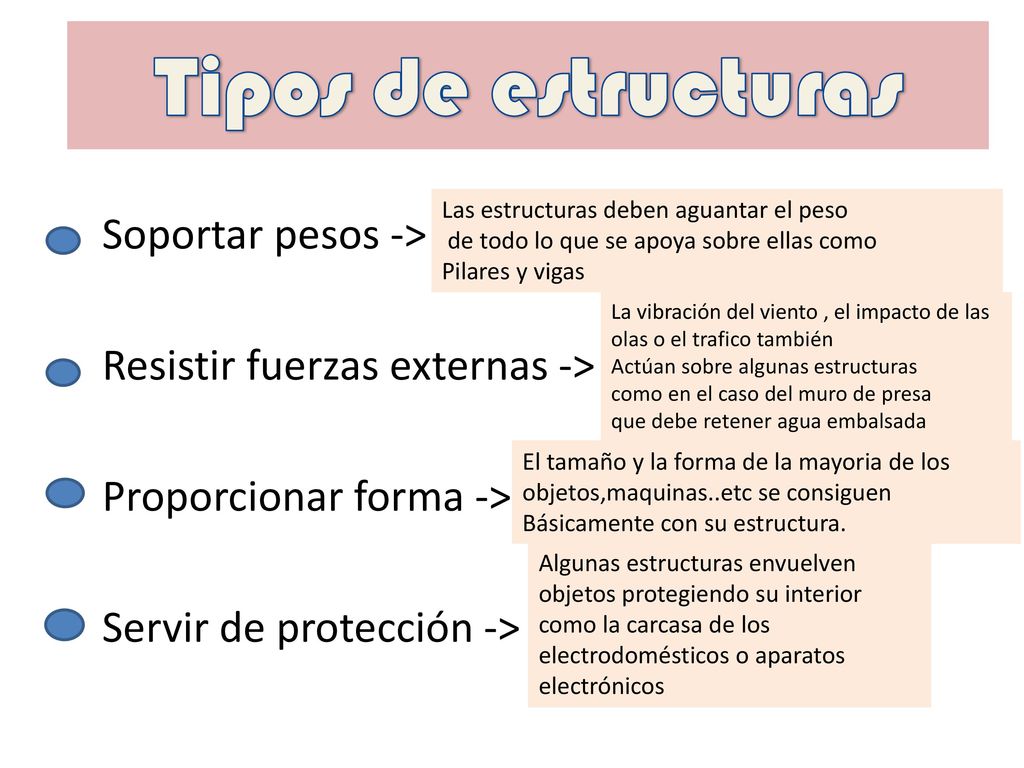

Tipos de estructuras Las estructuras deben aguantar el peso de todo lo que se apoya sobre ellas como Pilares y vigas Soportar pesos -> Resistir fuerzas externas -> Proporcionar forma -> Servir de protección -> La vibración del viento , el impacto de las olas o el trafico también Actúan sobre algunas estructuras como en el caso del muro de presa que debe retener agua embalsada El tamaño y la forma de la mayoria de los objetos,maquinas..etc se consiguen Básicamente con su estructura. Algunas estructuras envuelven objetos protegiendo su interior como la carcasa de los electrodomésticos o aparatos electrónicos
3
Estructuras de máquinas y objetos
Están constituidos por láminas o paneles resistentes que envuelven al objeto formando una carcasa que los protege Estructuras laminares o de carcasa Formadas por piezas alargadas unidas entre sí para formar una especie de esqueleto Armazón Son muy pesadas formadas por superficies muy anchas y resistentes como los muros de contención Masiva Unión articulada de barras formando triangulos suelen ser ligeras Y fáciles de montar Triangulada Forman una malla o entramado de piezas verticales y horizontales unidas rígidamente entre si Entramada Colgada Soportan el peso de la construcción mediante cables o tirantes
4
Tipos de esfuerzo Cortar Estirar Aplastar Doblar Retorcer Tracción
Compresión Aplastar Flexión Doblar Cortadura Cortar Torsión Retorcer
5
Elementos básicos de una estructura
Muros Vigas Pilares Tirantes Barras en triángulo Arcos
6
LOS MATERIALES La madera y el acero La piedra y el hormigón
La madera y el acero se emplean en caso de tracción y flexión La piedra y el hormigón se utilizan si son esfuerzos de compresión
7
Cómo conseguir la rigidez
Uniones!! Triangulaciones Refuerzos!!!
8
Cómo conseguir la estabilidad
Utilizar sistemas de anclaje Incrementar el peso en la base Aumentar la base de apoyo
9
¿Cómo se construyen las estructuras?
Cimientos Pilares y vigas Forjados o tableros
10
Fín Ana Lozano Vivas Presentación de tecnología: 2B DE ESO
