ESTRUCTURAS Tema 7
2
¿Qué es? Conjunto de elementos ordenados Soporta pesos
Proporciona forma Resiste fuerzas externas Sirve de protección
3

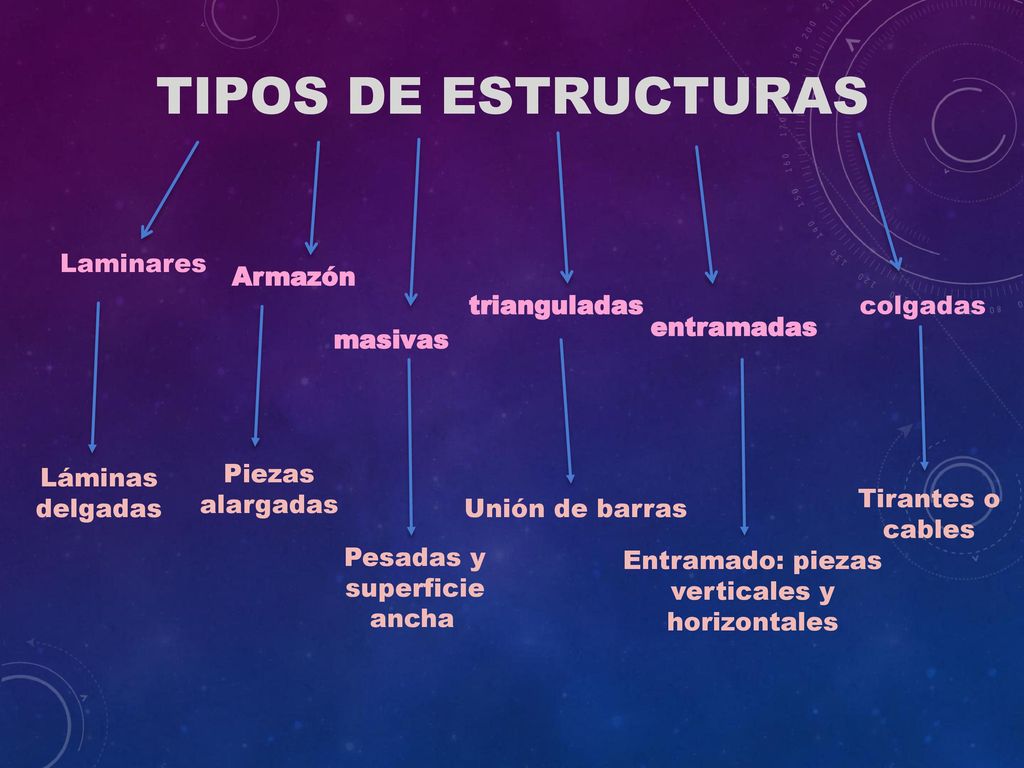

TIPOS DE ESTRUCTURAS Laminares Armazón trianguladas colgadas
entramadas masivas Láminas delgadas Piezas alargadas Tirantes o cables Unión de barras Pesadas y superficie ancha Entramado: piezas verticales y horizontales
4
Laminares Armazón MASIVA
TRIANGULADAS ENTRAMADAS COLGADAS
5

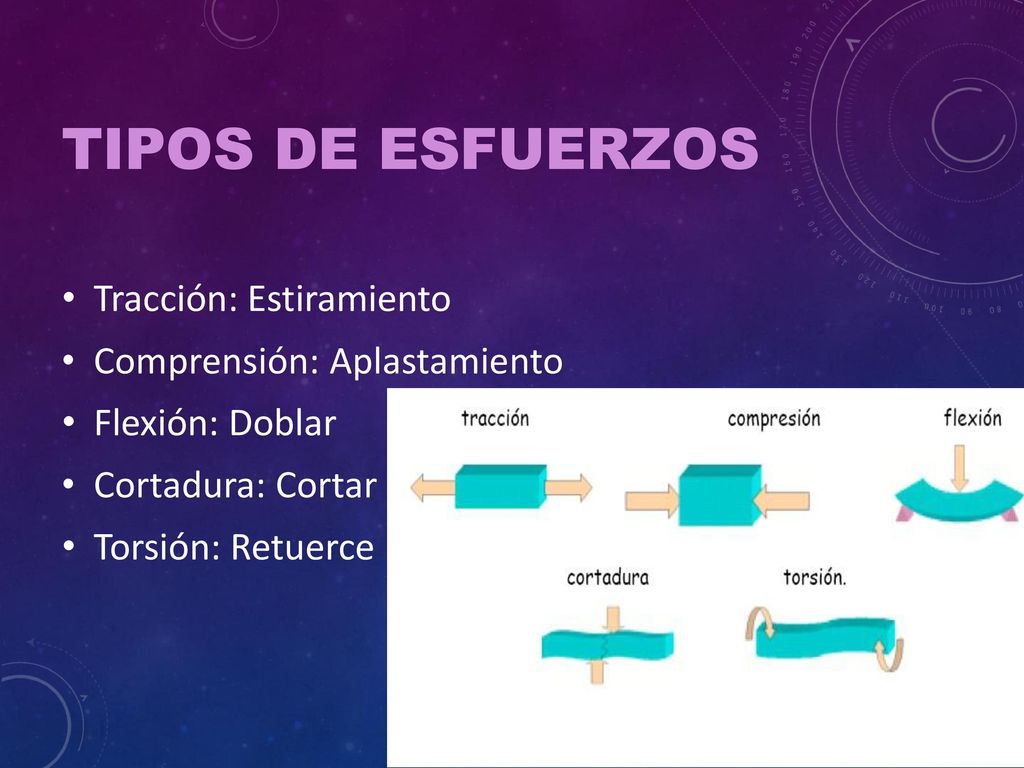

Tipos de esfuerzos Tracción: Estiramiento Comprensión: Aplastamiento
Flexión: Doblar Cortadura: Cortar Torsión: Retuerce
6

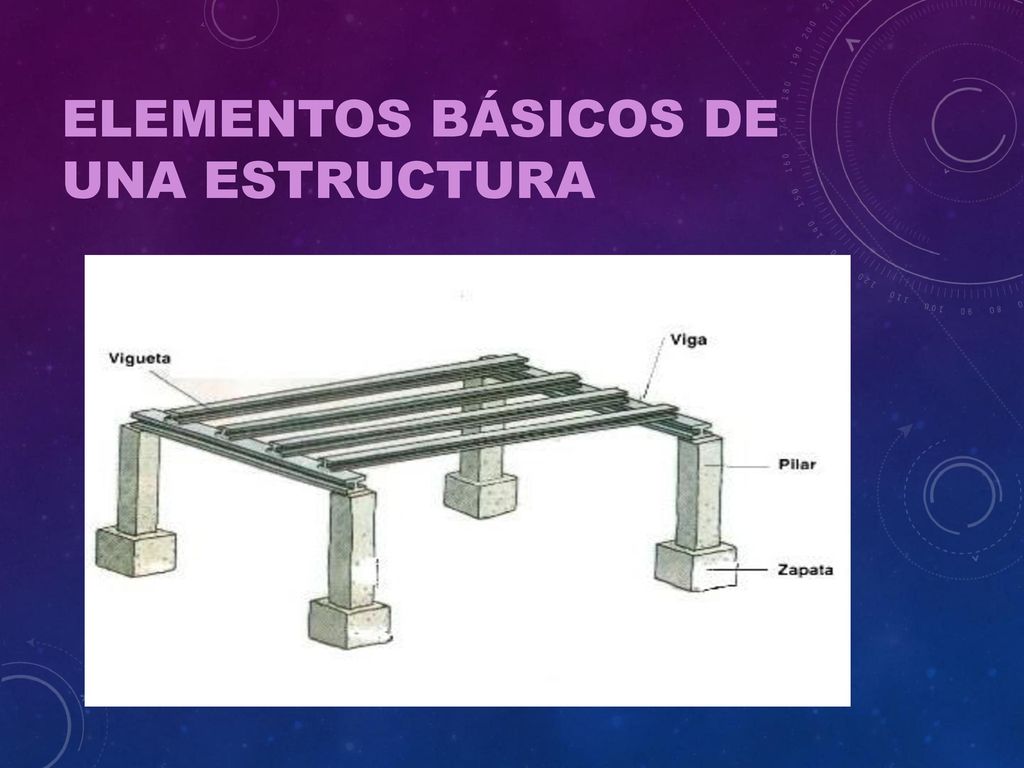

ELEMENTOS BÁSICOS DE UNA ESTRUCTURA
7
Materiales SEGÚN TIPO DE ESFUERZO: Madera y acero: flexión y tracción
Piedra y hormigón: Comprensión SEGÚN INTENSIDAD DE ESFUERZO: Madera, aluminio y plásticos rígidos: pequeñas estructuras Piedra, acero y hormigón armado: grandes estructuras
8

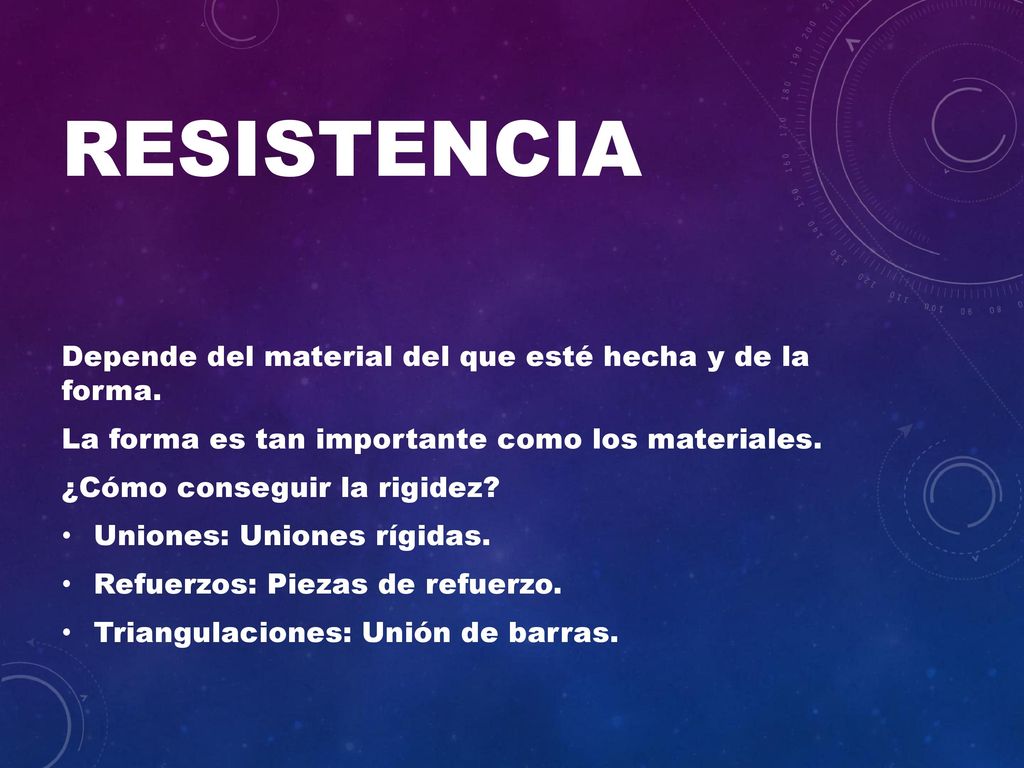

RESISTENCIA Depende del material del que esté hecha y de la forma.
La forma es tan importante como los materiales. ¿Cómo conseguir la rigidez? Uniones: Uniones rígidas. Refuerzos: Piezas de refuerzo. Triangulaciones: Unión de barras.
9
¿cómo conseguir estabilidad?
Si la línea vertical queda fuera de la base será inestable. Si la línea vertical pasa por el centro será estable y queda dentro. Procedimientos para estabilidad: Aumentar base de apoyo Incrementar el peso en la base Utilizar sistemas de anclaje
10
EsTRUCTURAS : Cimientos: Base de estructura. Anchas zapatas. Si el terreno es poco resistente se profundiza con pilotes. Pilares y vigas: Armazón básico. Para grandes distancias se utilizan vigas de celosía. Forjados y tableros: Base del suelo. Se construyen con viguetas y bovedillas
