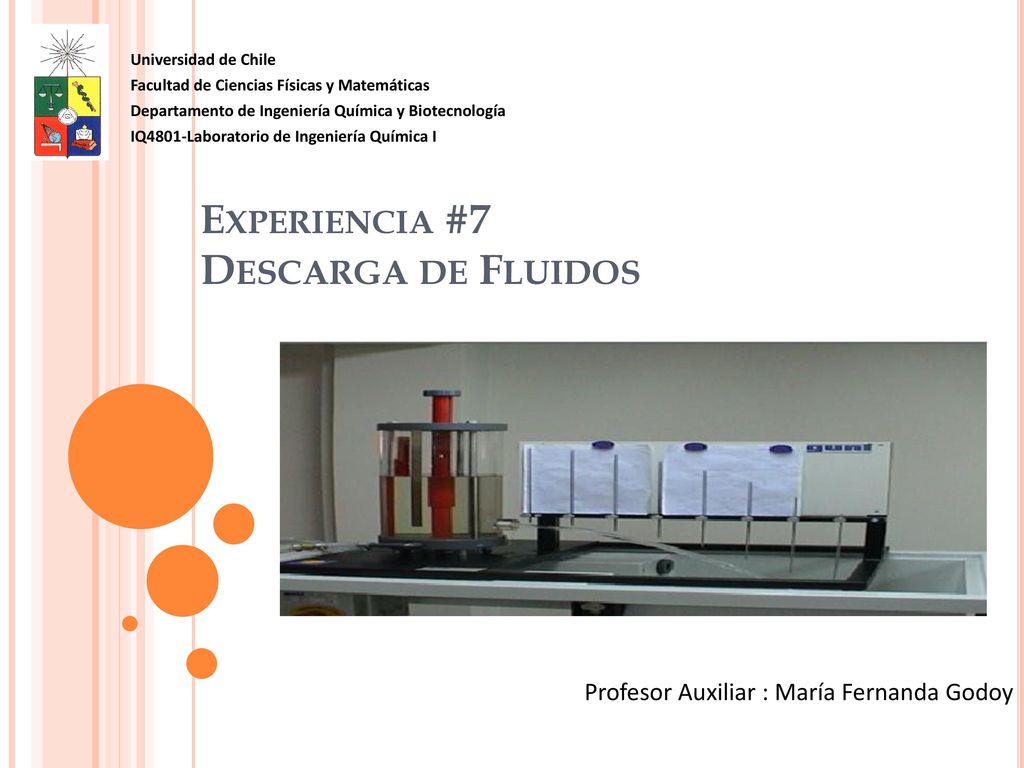

Experiencia #7 Descarga de Fluidos
Universidad de Chile Facultad de Ciencias Físicas y Matemáticas Departamento de Ingeniería Química y Biotecnología IQ4801-Laboratorio de Ingeniería Química I Experiencia #7 Descarga de Fluidos Profesor Auxiliar : María Fernanda Godoy
2
Descripción de la Experiencia
1. Rebosadero Ajustable 2. Escala 3. Estanque 5. Varas Metálicas 4. Tobera de Descarga
3
Objetivos Analizar el comportamiento de un fluido al ser descargado por un estanque: (a) desde distintas alturas (b) con toberas de distintos diámetros (c) con toberas de distintas geometrías Determinar coeficientes característicos: (a) de descarga (b) de contracción (c) de velocidad
4
Antecedentes Teóricos
1. Análisis del Comportamiento del fluido al ser Descargado 1.1 Velocidad teórica. La energía potencial se transforma en energía cinética (Ec. de Bernoulli):
5

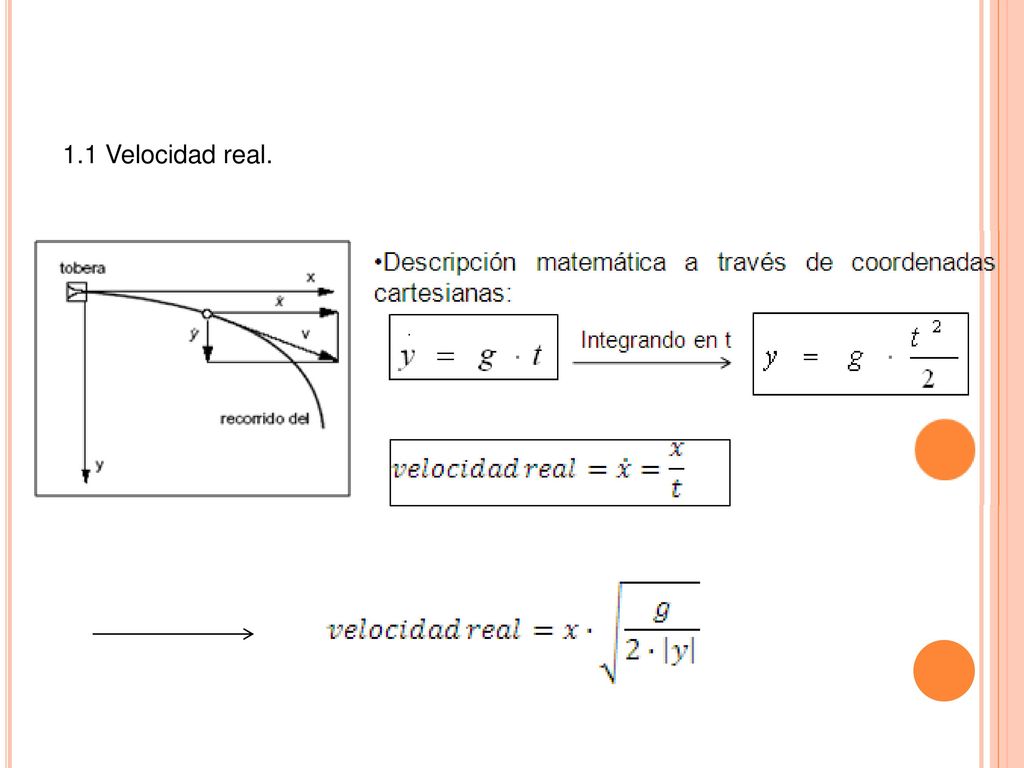

1.1 Velocidad real.
6

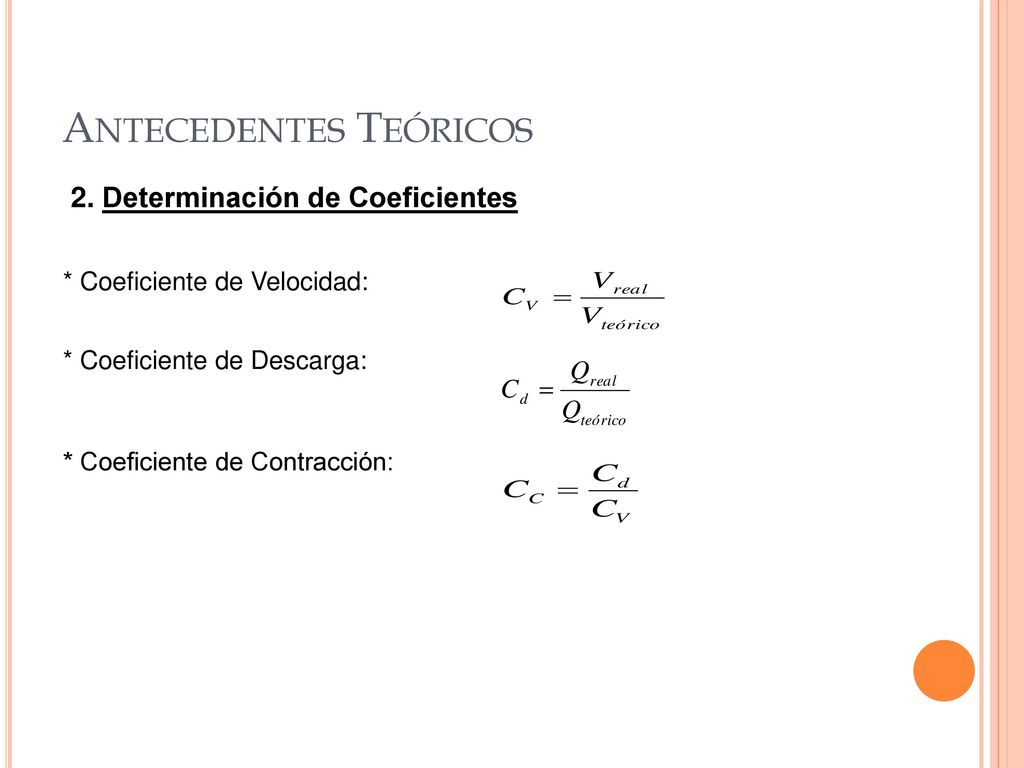

Antecedentes Teóricos
2. Determinación de Coeficientes * Coeficiente de Velocidad: * Coeficiente de Descarga: * Coeficiente de Contracción:
