Sistemas de sujeción de piezas en torno

Presentación del tema: "Sistemas de sujeción de piezas en torno"— Transcripción de la presentación:

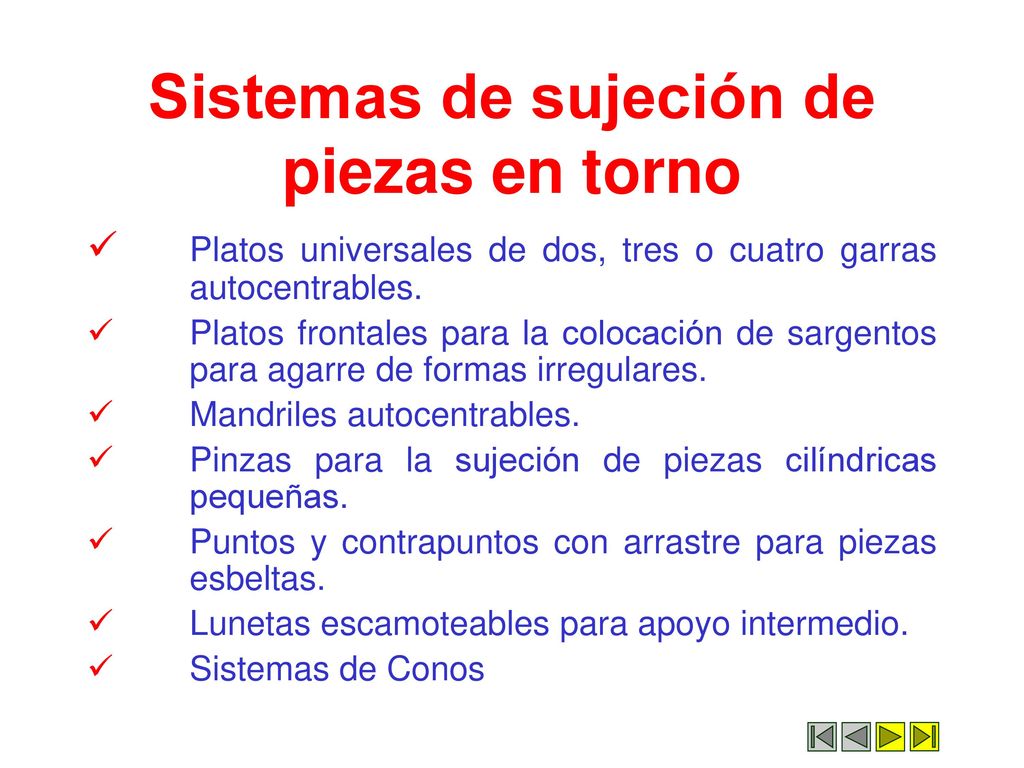

1 Sistemas de sujeción de piezas en torno
Platos universales de dos, tres o cuatro garras autocentrables. Platos frontales para la colocación de sargentos para agarre de formas irregulares. Mandriles autocentrables. Pinzas para la sujeción de piezas cilíndricas pequeñas. Puntos y contrapuntos con arrastre para piezas esbeltas. Lunetas escamoteables para apoyo intermedio. Sistemas de Conos

2 Sistemas de sujeción controlados por programación
Platos hidráulicos Apertura y cierre Presión de apriete Lunetas Abrir y cerrar Posicionado transversal Aproximación Retirada Contrapunto Posicionar contrapunto Aproximar o retirar

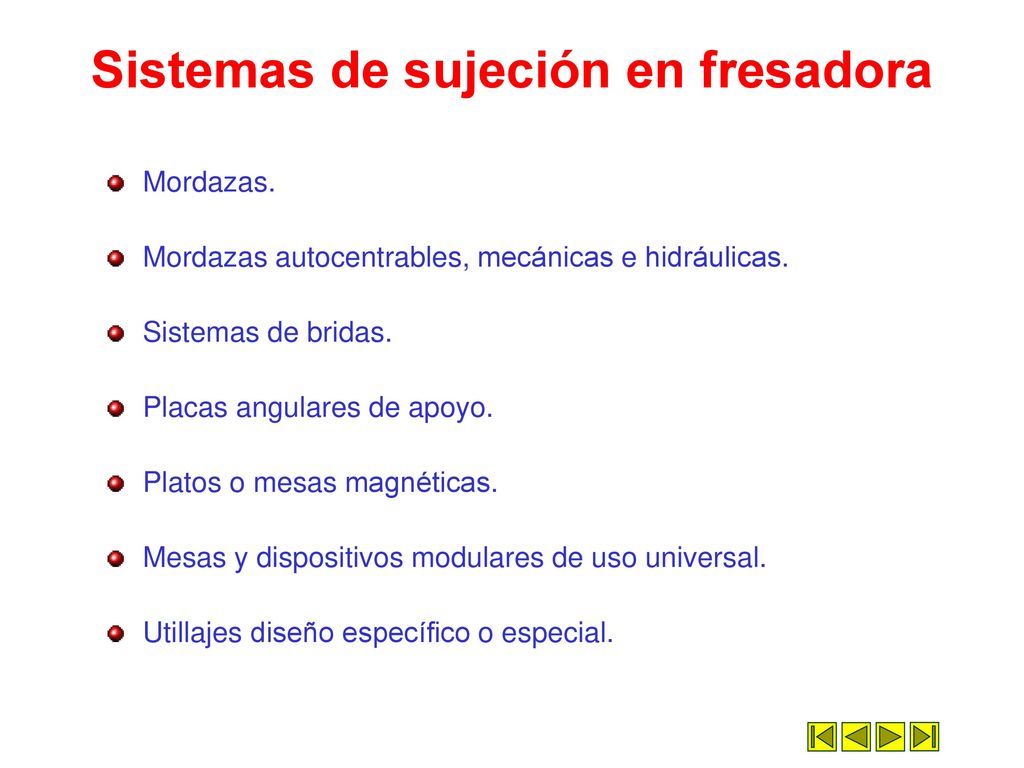

3 Sistemas de sujeción en fresadora
Mordazas. Mordazas autocentrables, mecánicas e hidráulicas. Sistemas de bridas. Placas angulares de apoyo. Platos o mesas magnéticas. Mesas y dispositivos modulares de uso universal. Utillajes diseño específico o especial.

4 Sistemas de sujeción en fresadora
Mesa dual Mesas controladas por CNC Sujeción por bridas Mordaza

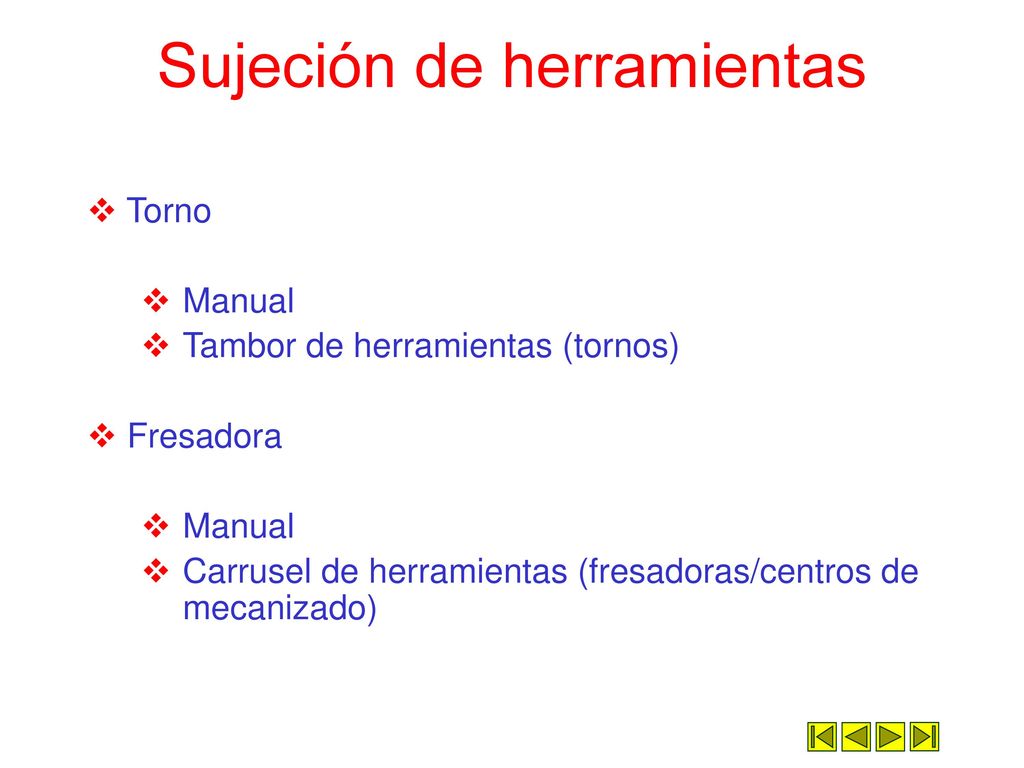

5 Sujeción de herramientas
Torno Manual Tambor de herramientas (tornos) Fresadora Carrusel de herramientas (fresadoras/centros de mecanizado)

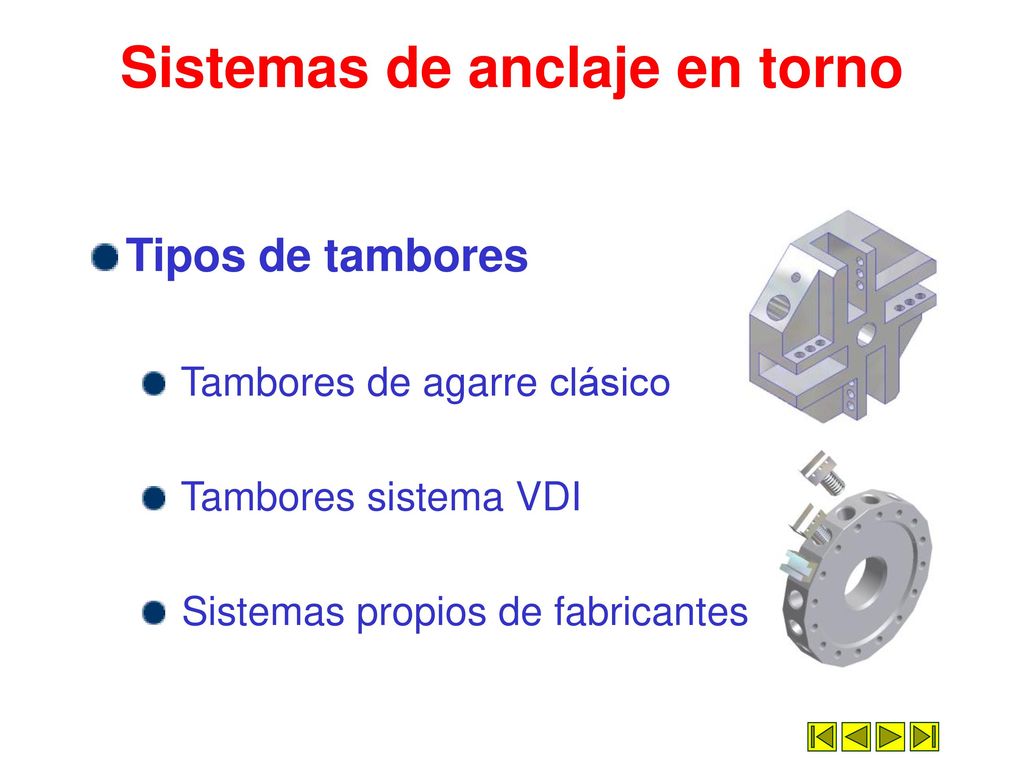

6 Sistemas de anclaje en torno
Tipos de tambores Tambores de agarre clásico Tambores sistema VDI Sistemas propios de fabricantes

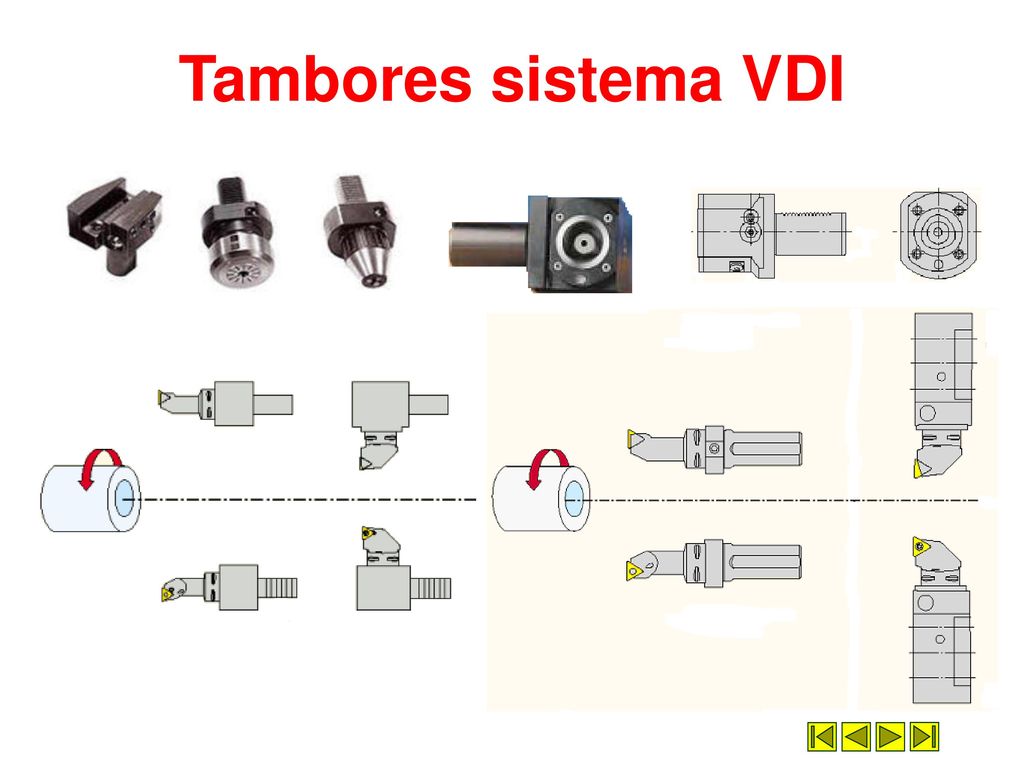

7 Tambores sistema VDI

8 Sistemas de tambores de formato propio de fabricante

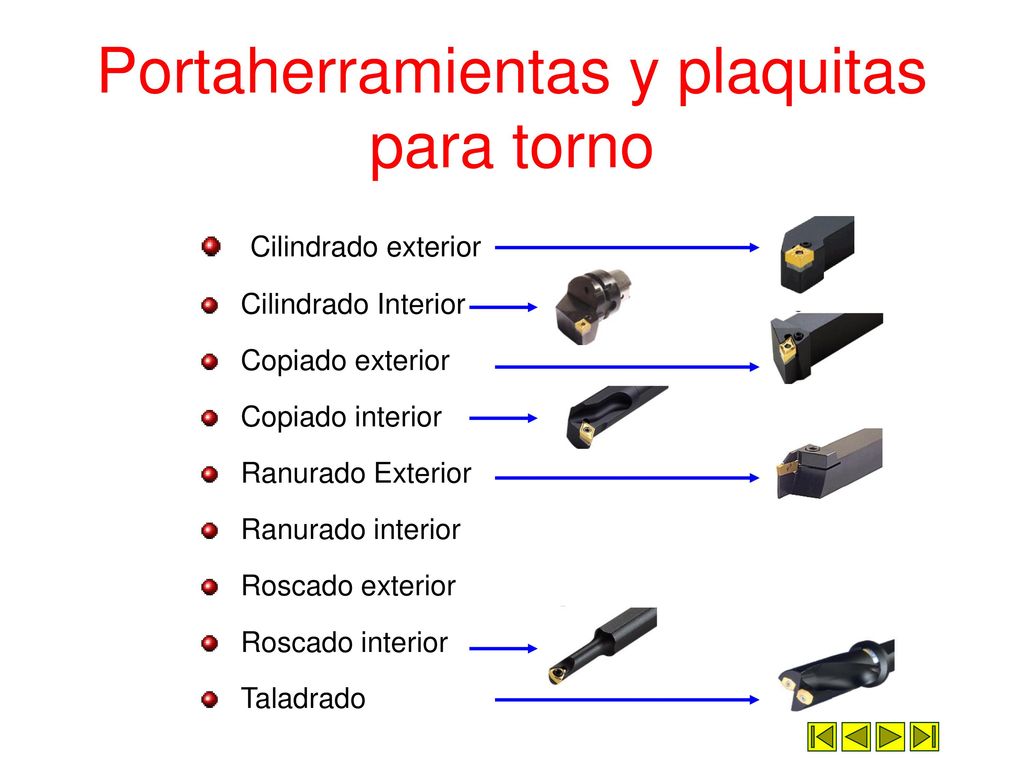

9 Portaherramientas y plaquitas para torno
 Cilindrado exterior Cilindrado Interior Copiado exterior Copiado interior Ranurado Exterior Ranurado interior Roscado exterior Roscado interior Taladrado

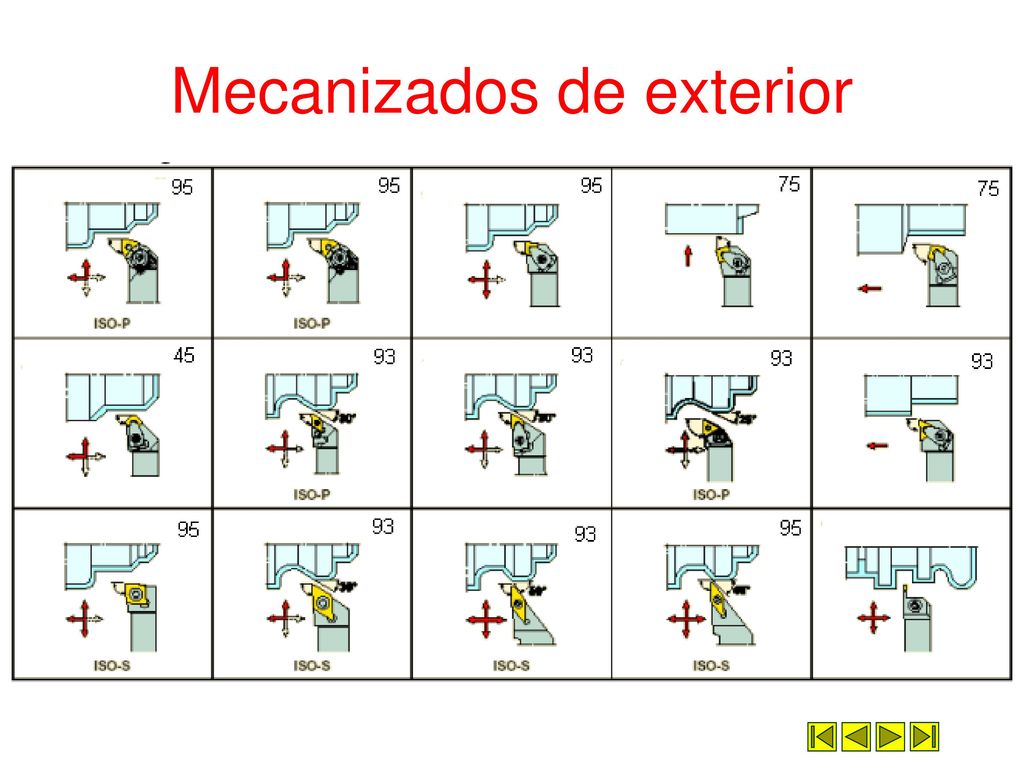

10 Mecanizados de exterior

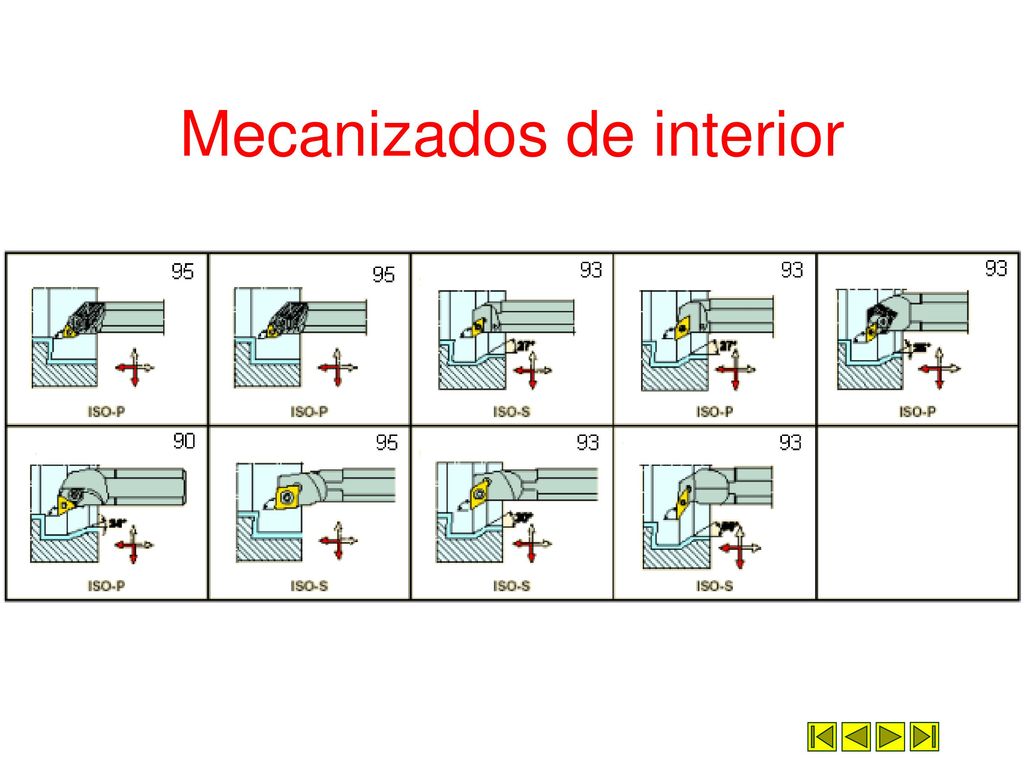

11 Mecanizados de interior

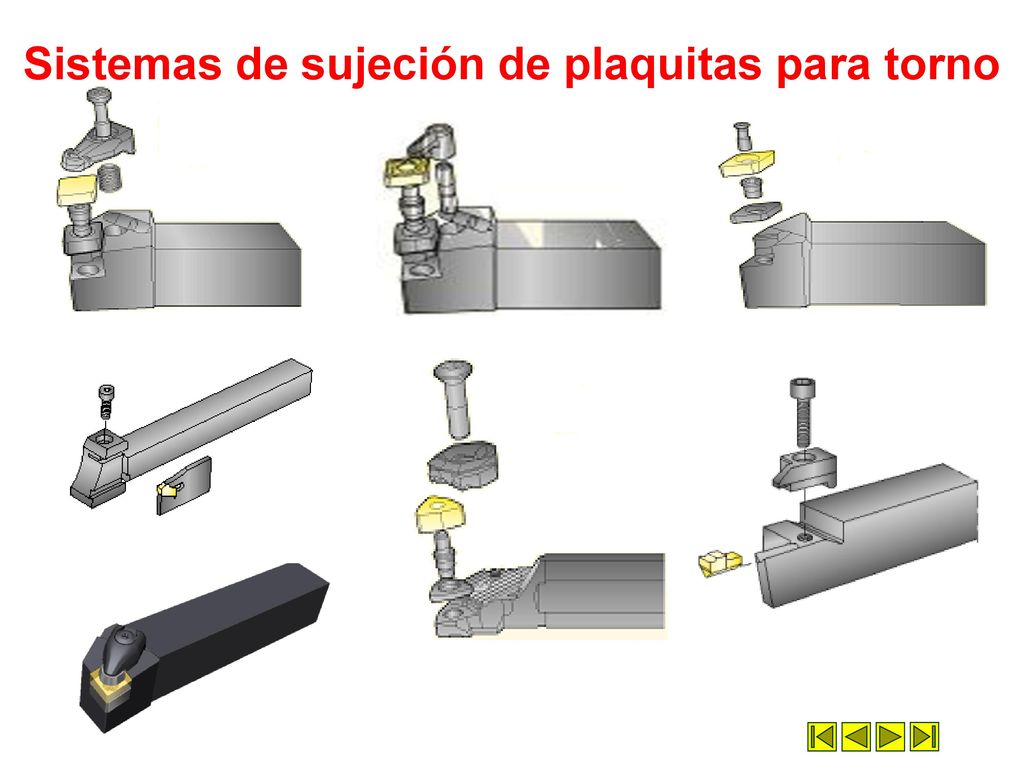

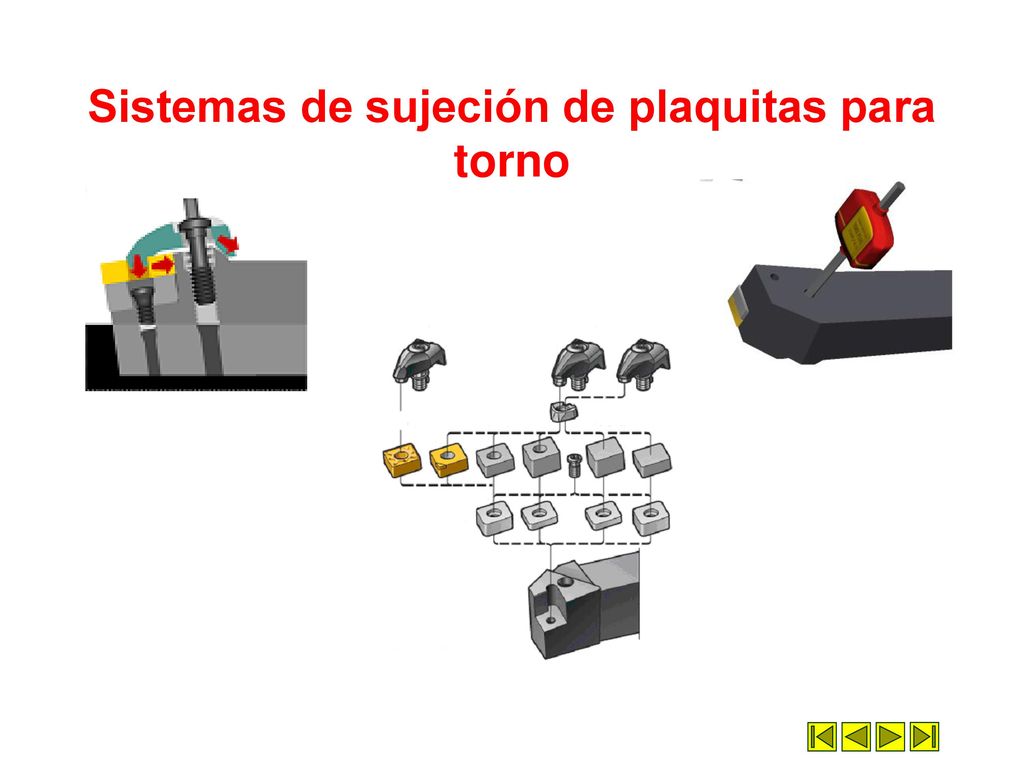

12 Sistemas de sujeción de plaquitas para torno

13 Sistemas de sujeción de plaquitas para torno

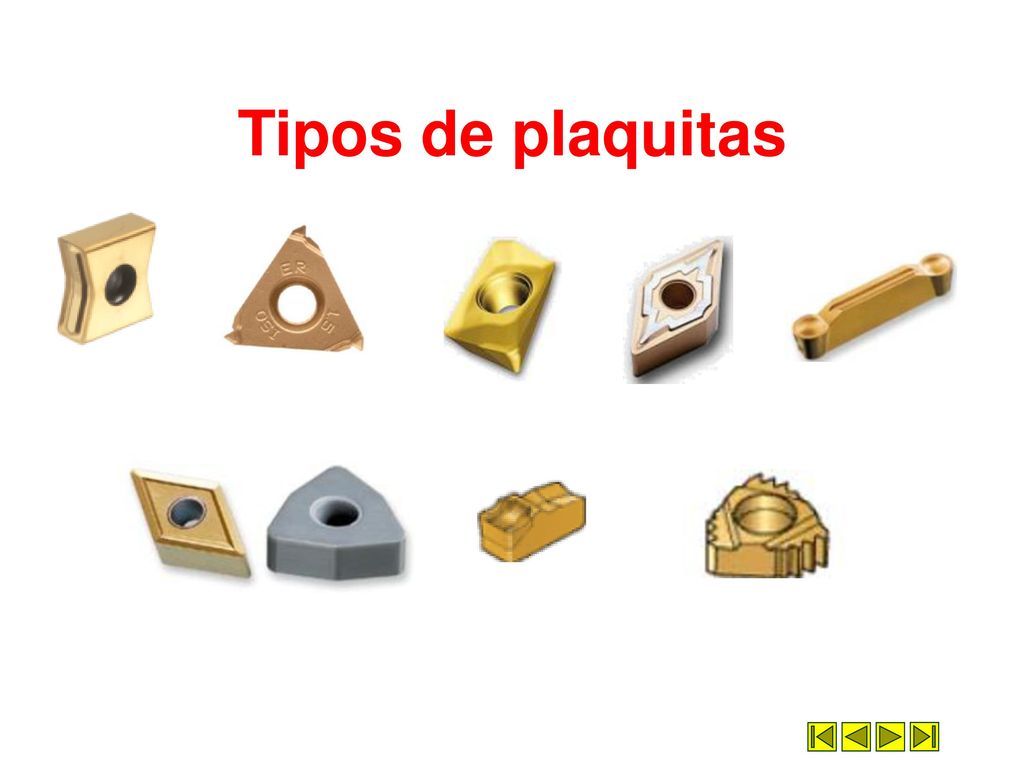

14 Tipos de plaquitas

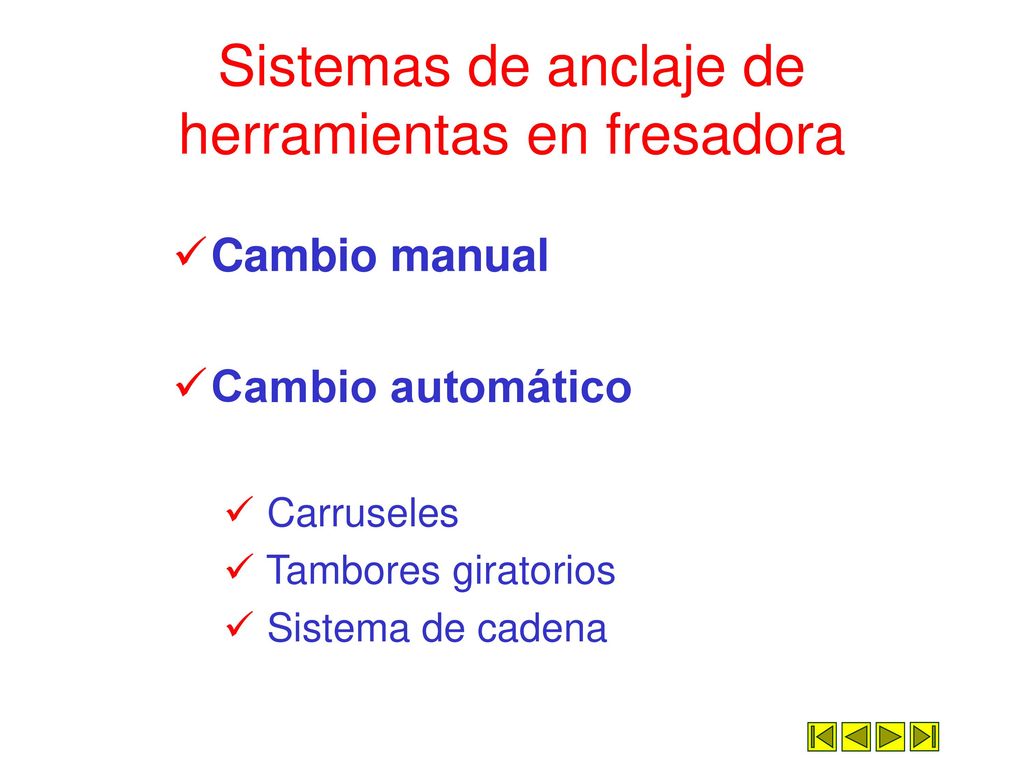

15 Sistemas de anclaje de herramientas en fresadora
Cambio manual Cambio automático Carruseles Tambores giratorios Sistema de cadena

16 Sistemas de anclaje de herramientas en fresadora
Carrusel de herramientas Tambor giratorio Sistema de cadena

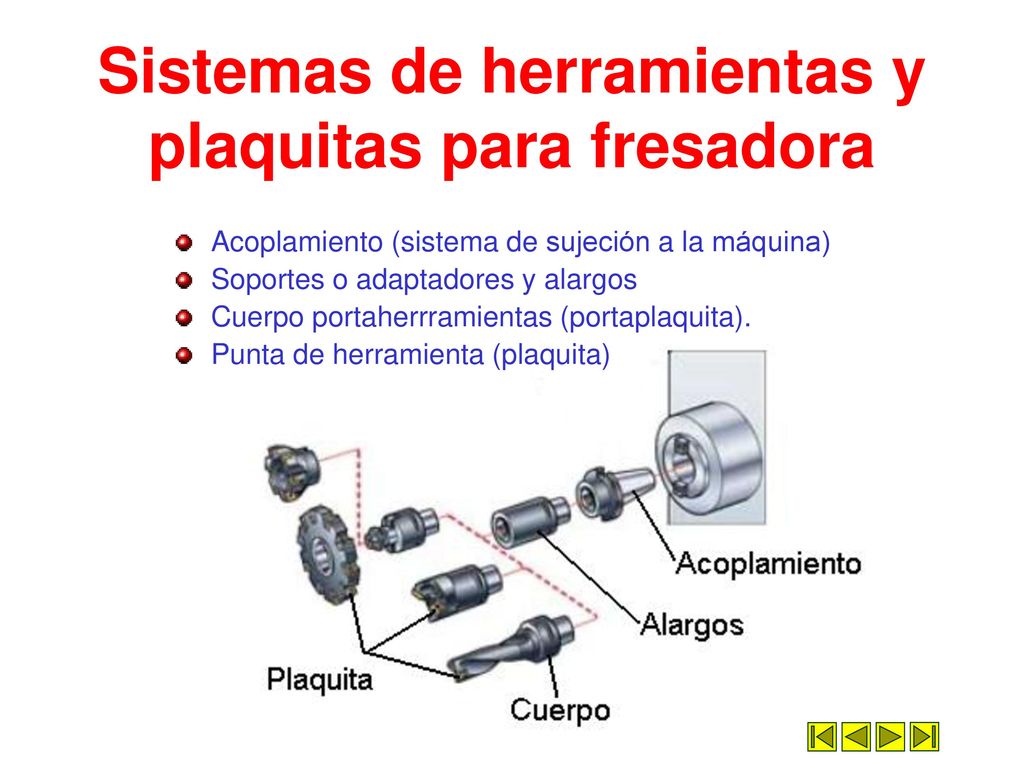

17 Sistemas de herramientas y plaquitas para fresadora
Acoplamiento (sistema de sujeción a la máquina) Soportes o adaptadores y alargos Cuerpo portaherrramientas (portaplaquita). Punta de herramienta (plaquita)

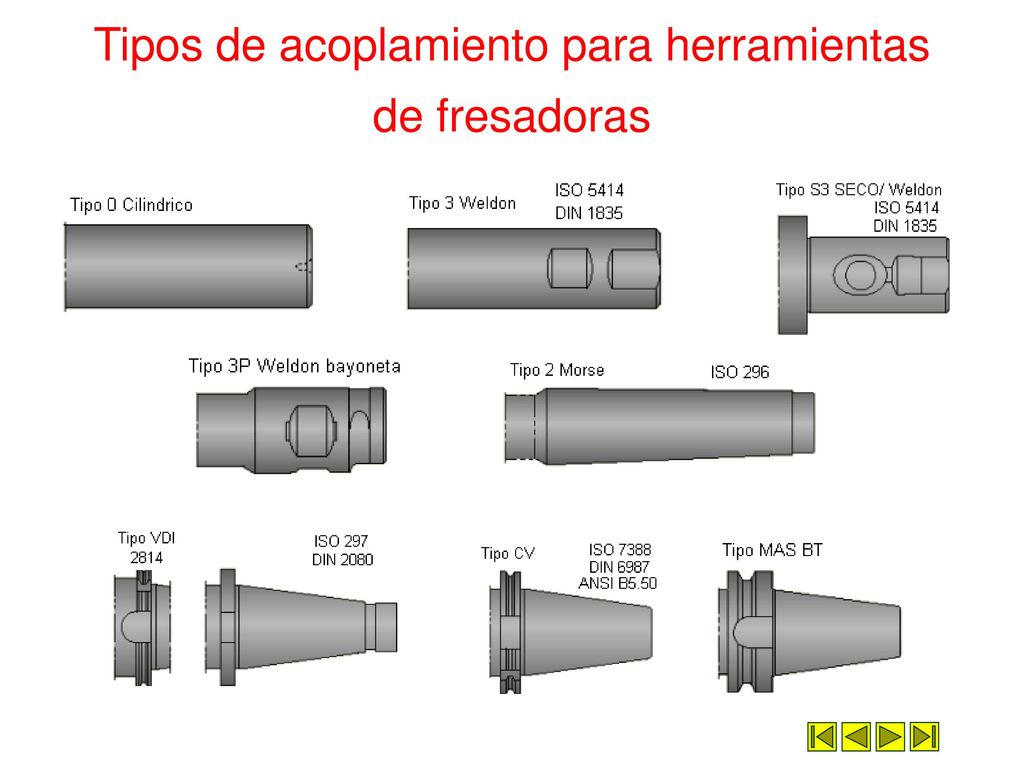

18 Tipos de acoplamiento para herramientas de fresadoras

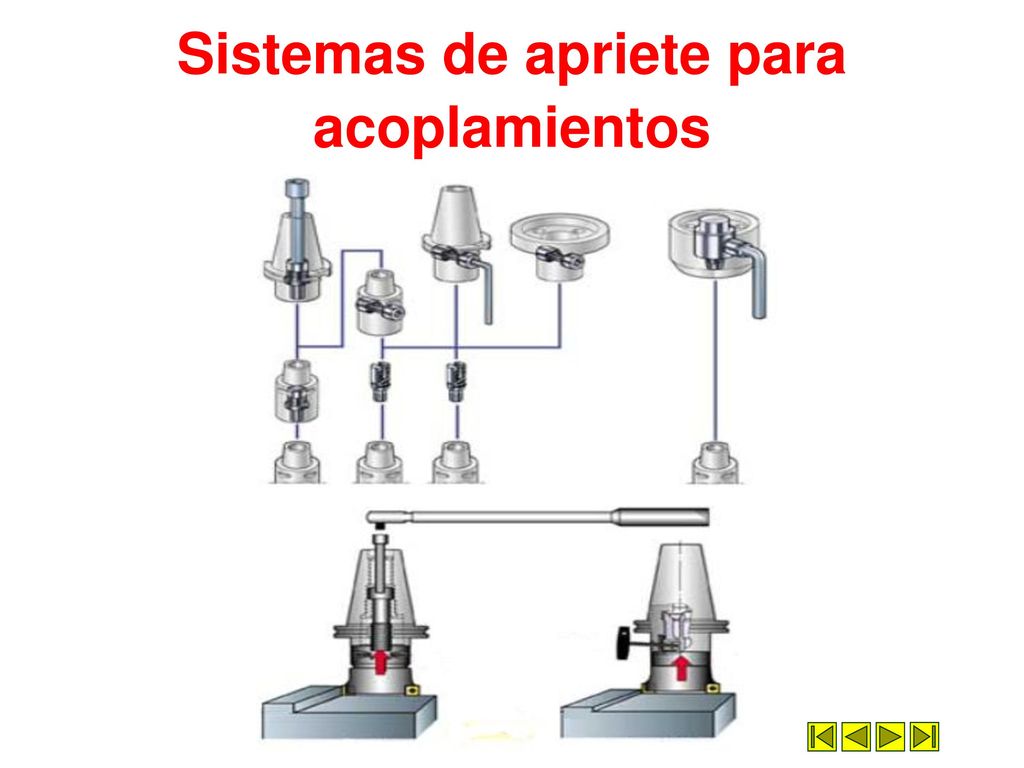

19 Sistemas de apriete para acoplamientos

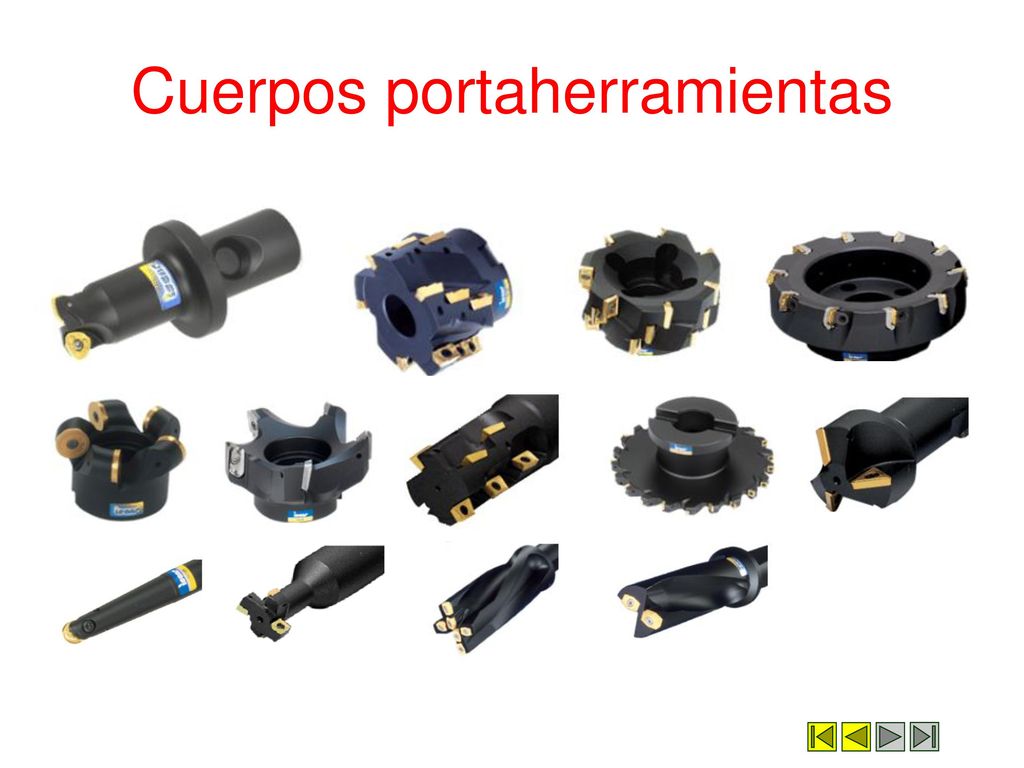

20 Cuerpos portaherramientas
