INFORMES METEOROLOGICOS AERONAUTICOS

Presentación del tema: "INFORMES METEOROLOGICOS AERONAUTICOS"— Transcripción de la presentación:

1 INFORMES METEOROLOGICOS AERONAUTICOS
METAR PROCEDIMIENTOS

2 NADA ESCAPA A LA INFLUENCIA DEL TIEMPO
La Información Meteorológica no solo debe ser confiable sino oportuna.

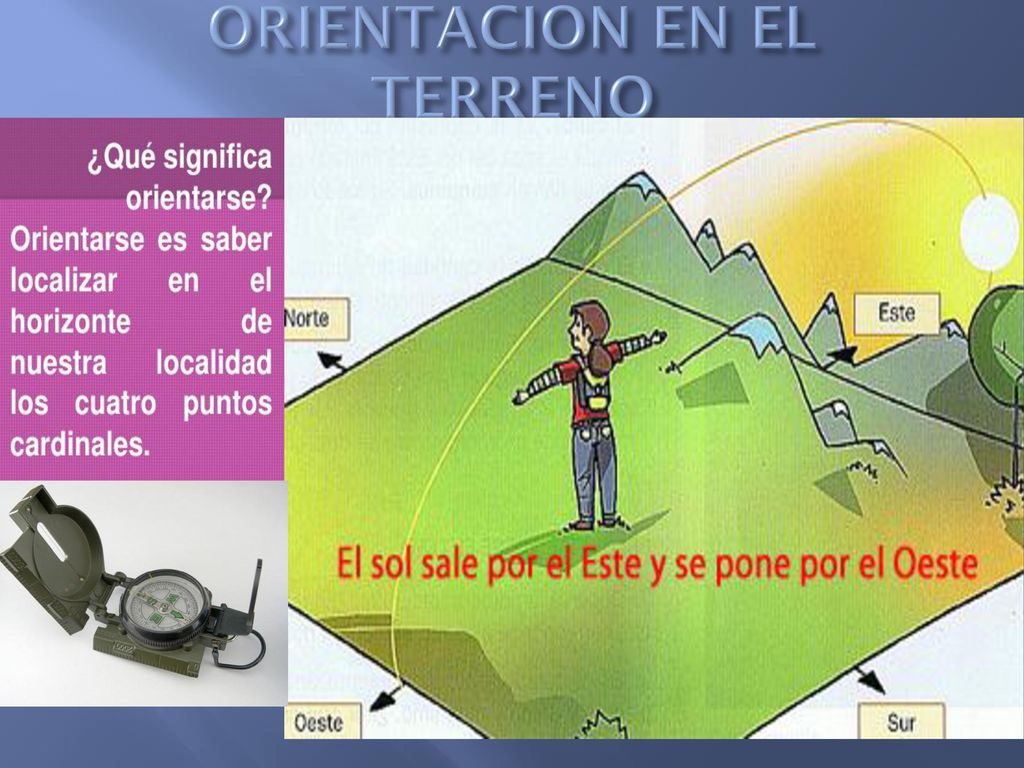

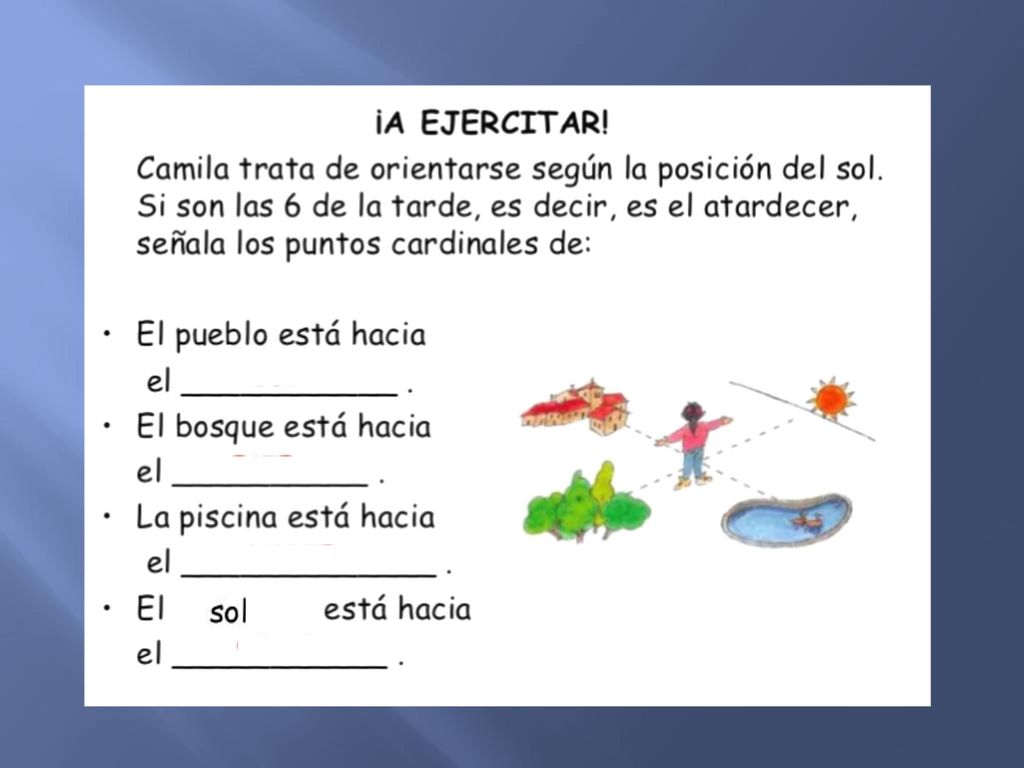

3 ORIENTACION EN EL TERRENO

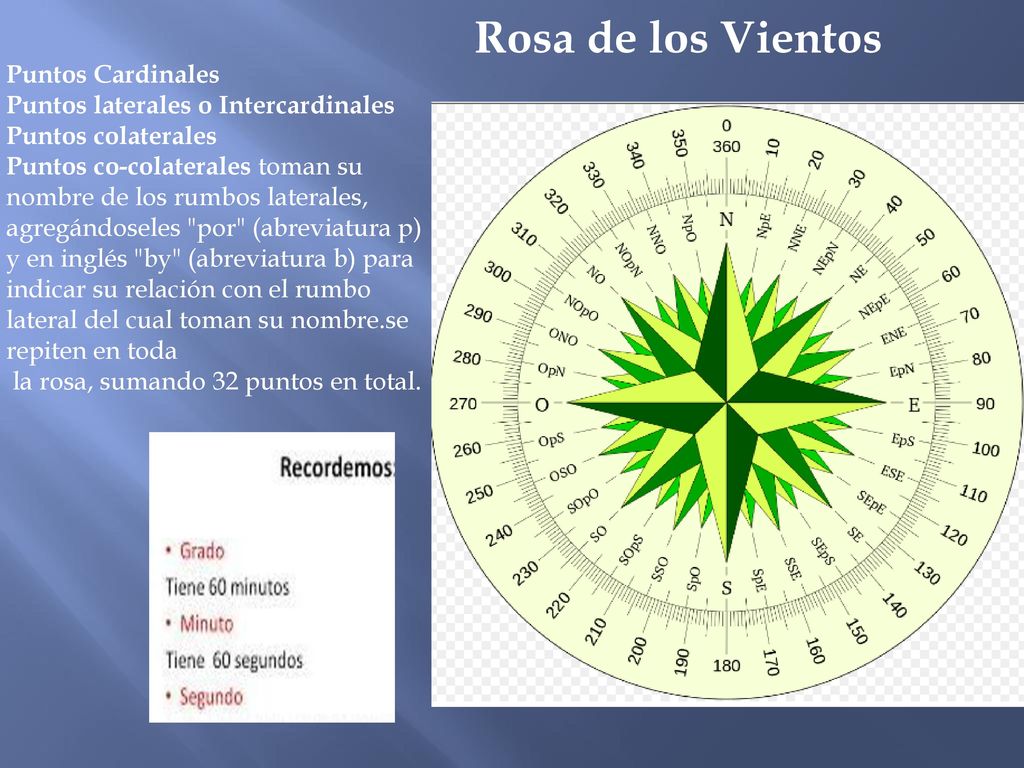

4 Rosa de los Vientos Puntos Cardinales
Puntos laterales o Intercardinales Puntos colaterales Puntos co-colaterales toman su nombre de los rumbos laterales, agregándoseles "por" (abreviatura p) y en inglés "by" (abreviatura b) para indicar su relación con el rumbo lateral del cual toman su nombre.se repiten en toda la rosa, sumando 32 puntos en total.

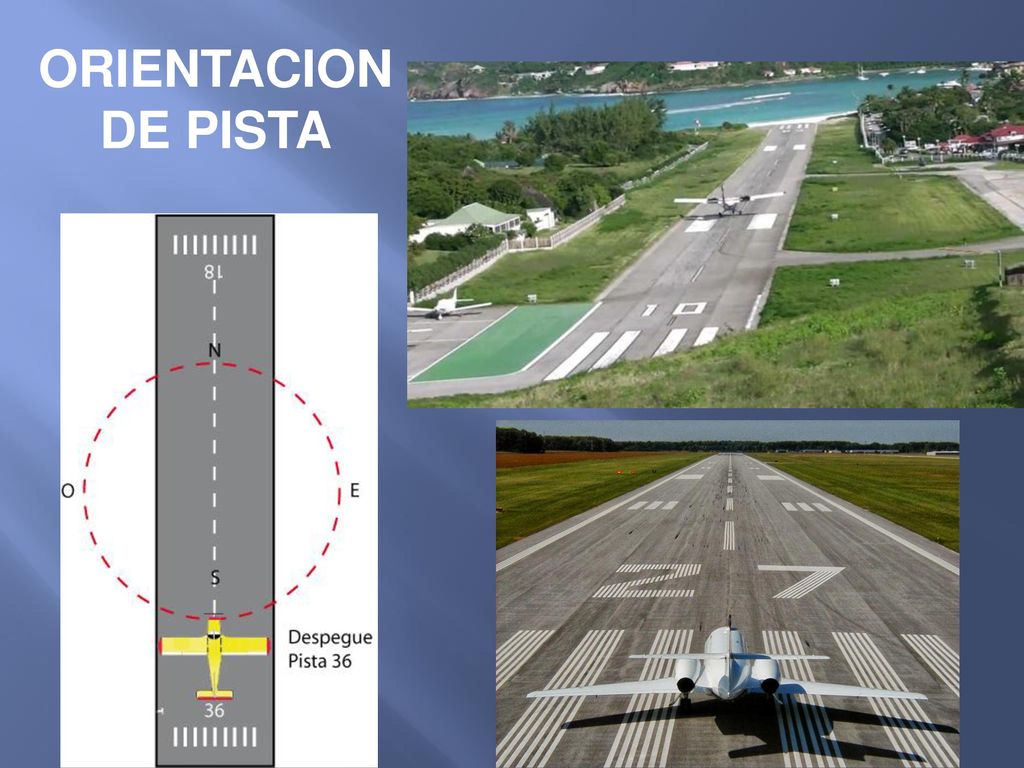

5 ORIENTACION DE PISTA

6

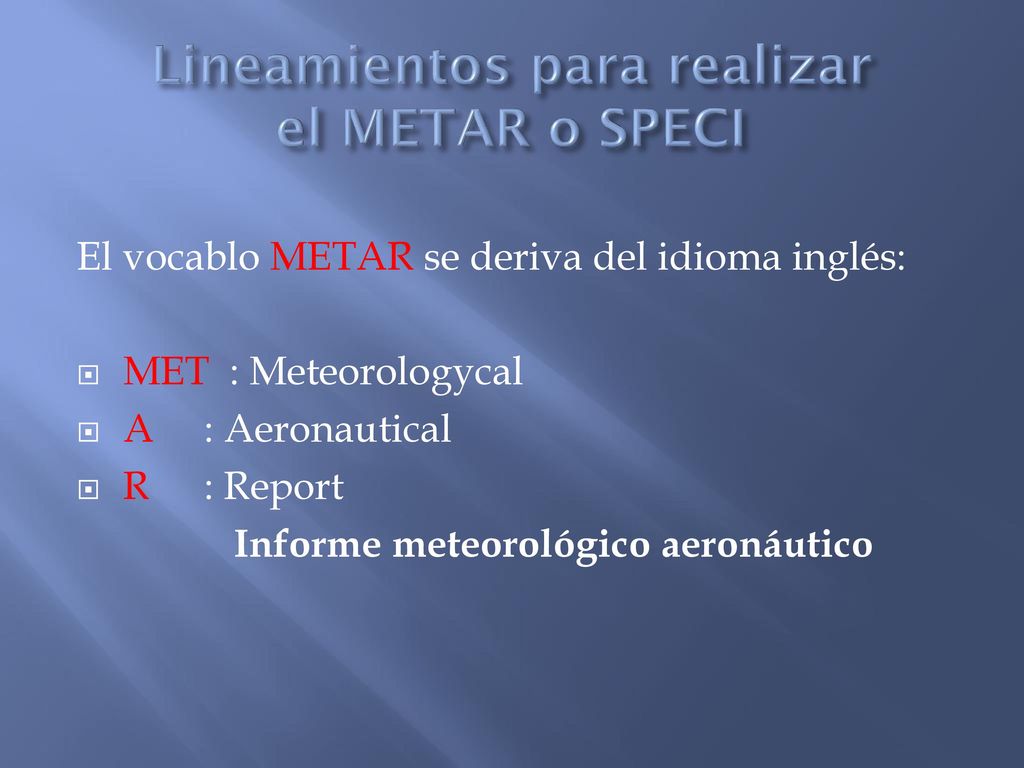

7 Lineamientos para realizar el METAR o SPECI
El vocablo METAR se deriva del idioma inglés: MET : Meteorologycal A : Aeronautical R : Report Informe meteorológico aeronáutico

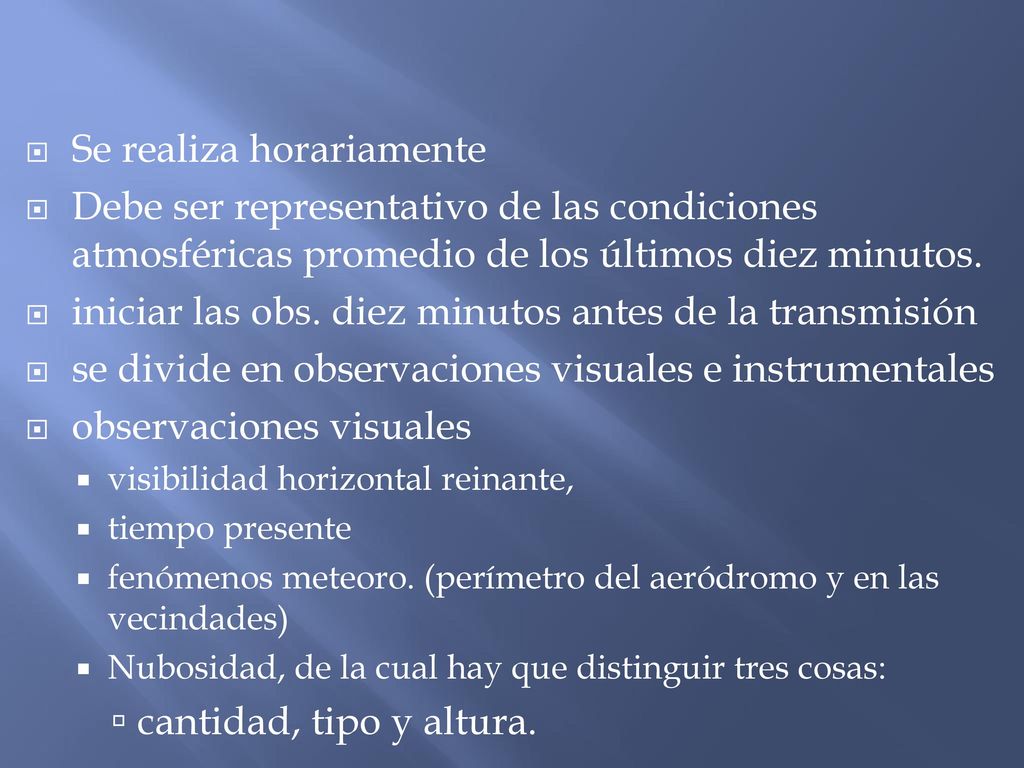

8 Se realiza horariamente
Debe ser representativo de las condiciones atmosféricas promedio de los últimos diez minutos. iniciar las obs. diez minutos antes de la transmisión se divide en observaciones visuales e instrumentales observaciones visuales visibilidad horizontal reinante, tiempo presente fenómenos meteoro. (perímetro del aeródromo y en las vecindades) Nubosidad, de la cual hay que distinguir tres cosas: cantidad, tipo y altura.

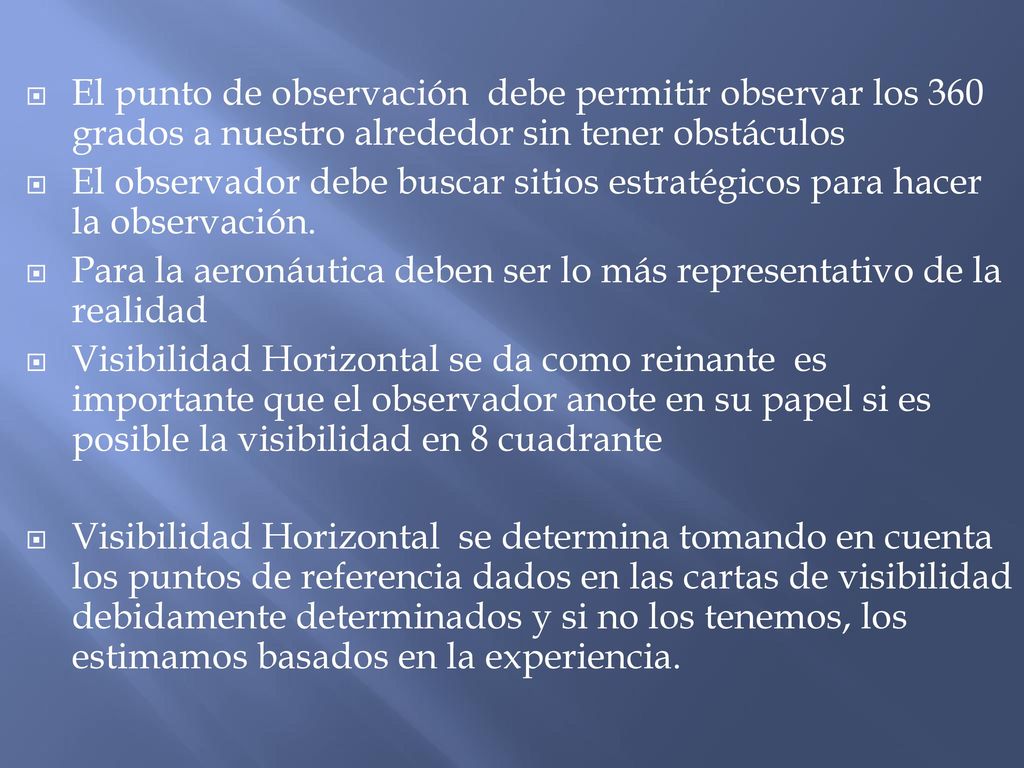

9 El punto de observación debe permitir observar los 360 grados a nuestro alrededor sin tener obstáculos El observador debe buscar sitios estratégicos para hacer la observación. Para la aeronáutica deben ser lo más representativo de la realidad Visibilidad Horizontal se da como reinante es importante que el observador anote en su papel si es posible la visibilidad en 8 cuadrante Visibilidad Horizontal se determina tomando en cuenta los puntos de referencia dados en las cartas de visibilidad debidamente determinados y si no los tenemos, los estimamos basados en la experiencia.

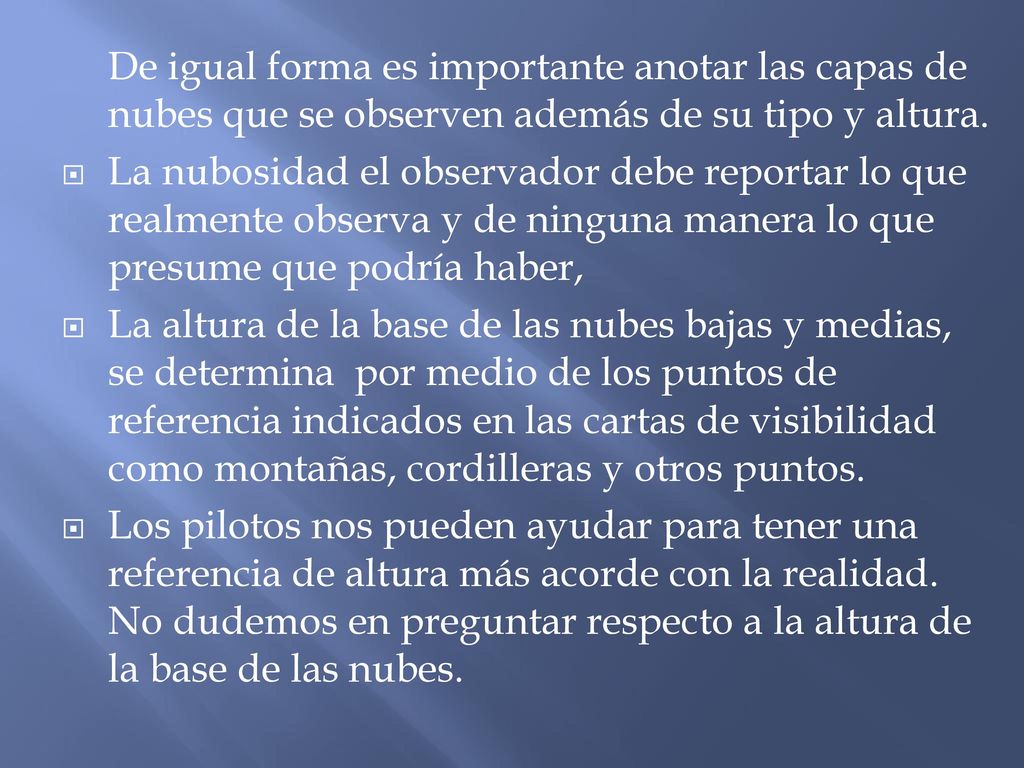

10 De igual forma es importante anotar las capas de nubes que se observen además de su tipo y altura.
La nubosidad el observador debe reportar lo que realmente observa y de ninguna manera lo que presume que podría haber, La altura de la base de las nubes bajas y medias, se determina por medio de los puntos de referencia indicados en las cartas de visibilidad como montañas, cordilleras y otros puntos. Los pilotos nos pueden ayudar para tener una referencia de altura más acorde con la realidad. No dudemos en preguntar respecto a la altura de la base de las nubes.

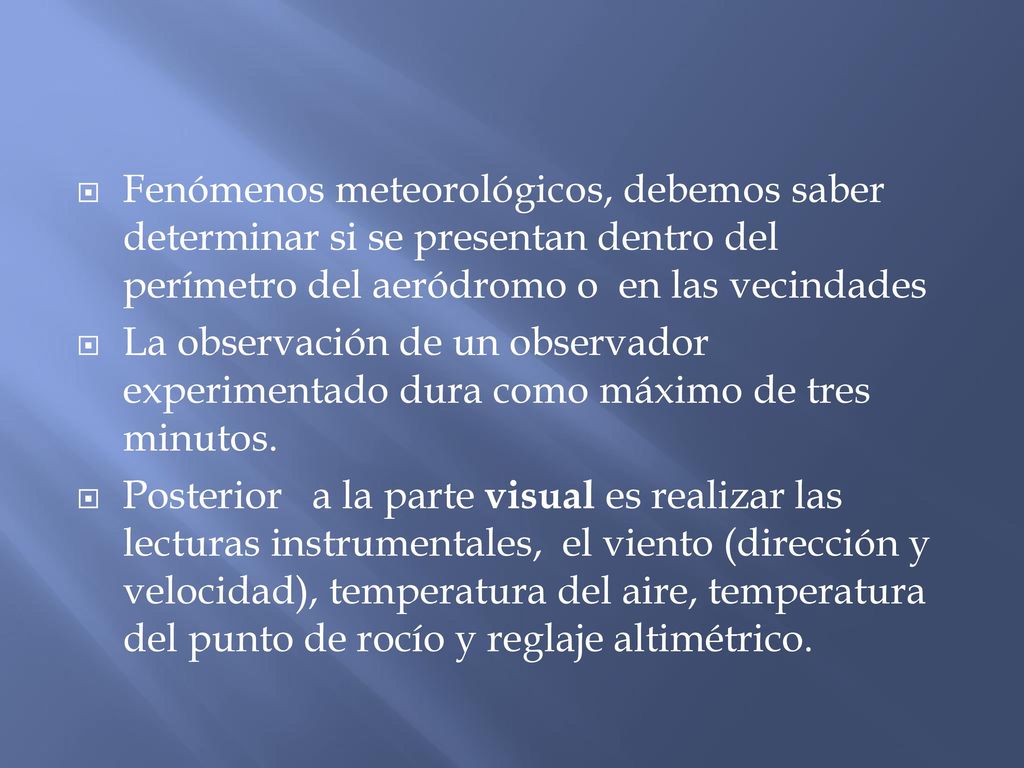

11 Fenómenos meteorológicos, debemos saber determinar si se presentan dentro del perímetro del aeródromo o en las vecindades La observación de un observador experimentado dura como máximo de tres minutos. Posterior a la parte visual es realizar las lecturas instrumentales, el viento (dirección y velocidad), temperatura del aire, temperatura del punto de rocío y reglaje altimétrico.

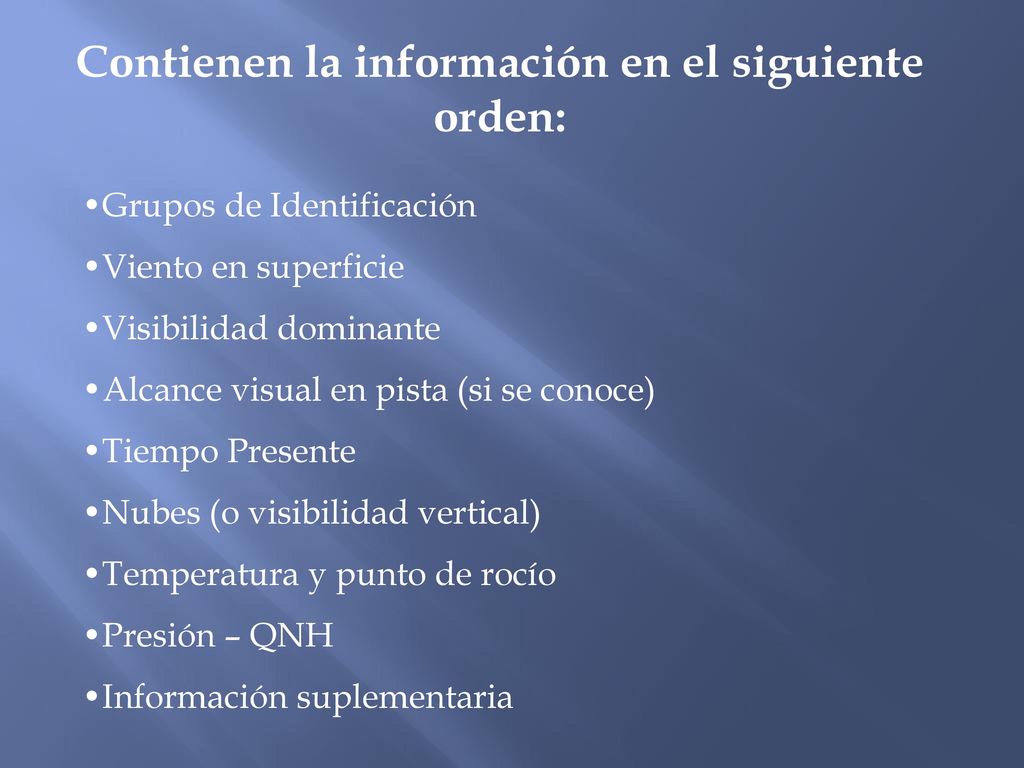

12 Contienen la información en el siguiente orden:
Grupos de Identificación Viento en superficie Visibilidad dominante Alcance visual en pista (si se conoce) Tiempo Presente Nubes (o visibilidad vertical) Temperatura y punto de rocío Presión – QNH Información suplementaria

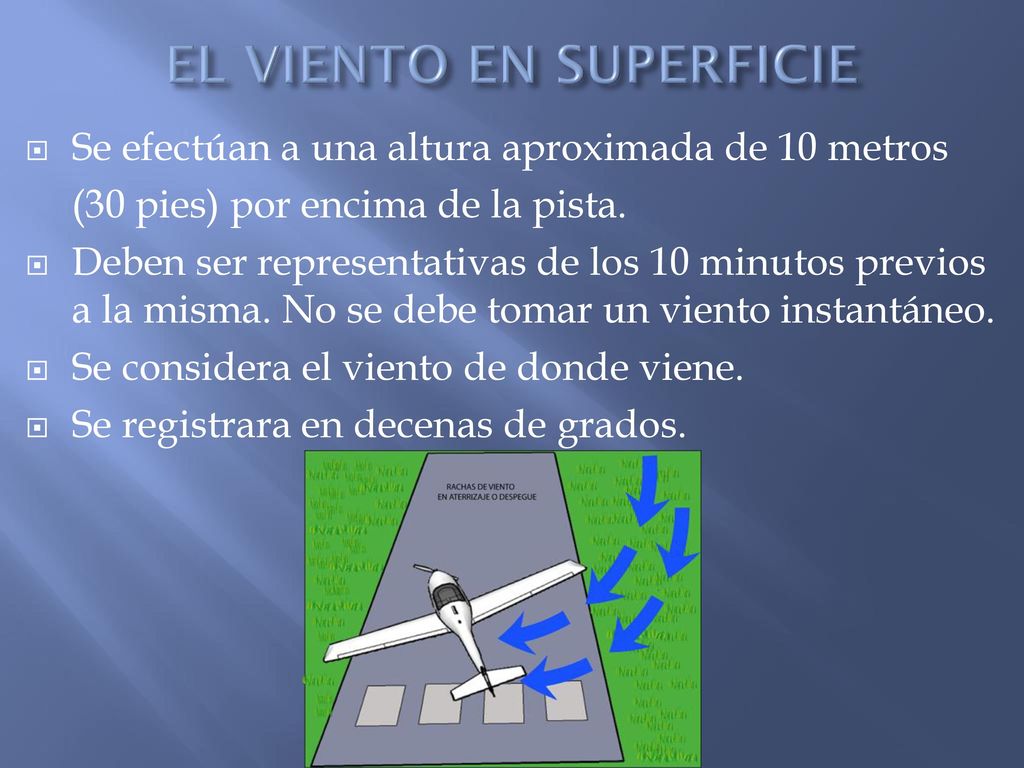

13 EL VIENTO EN SUPERFICIE
Se efectúan a una altura aproximada de 10 metros (30 pies) por encima de la pista. Deben ser representativas de los 10 minutos previos a la misma. No se debe tomar un viento instantáneo. Se considera el viento de donde viene. Se registrara en decenas de grados.

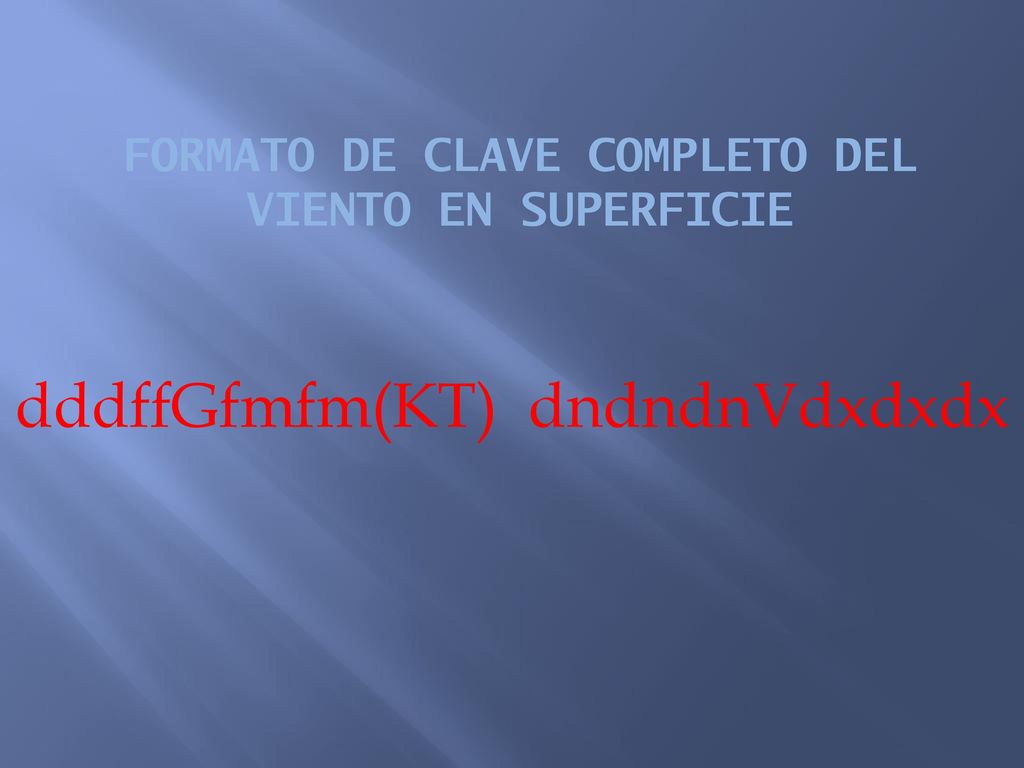

14 FORMATO DE CLAVE COMPLETO DEL VIENTO EN SUPERFICIE
dddffGfmfm(KT) dndndnVdxdxdx

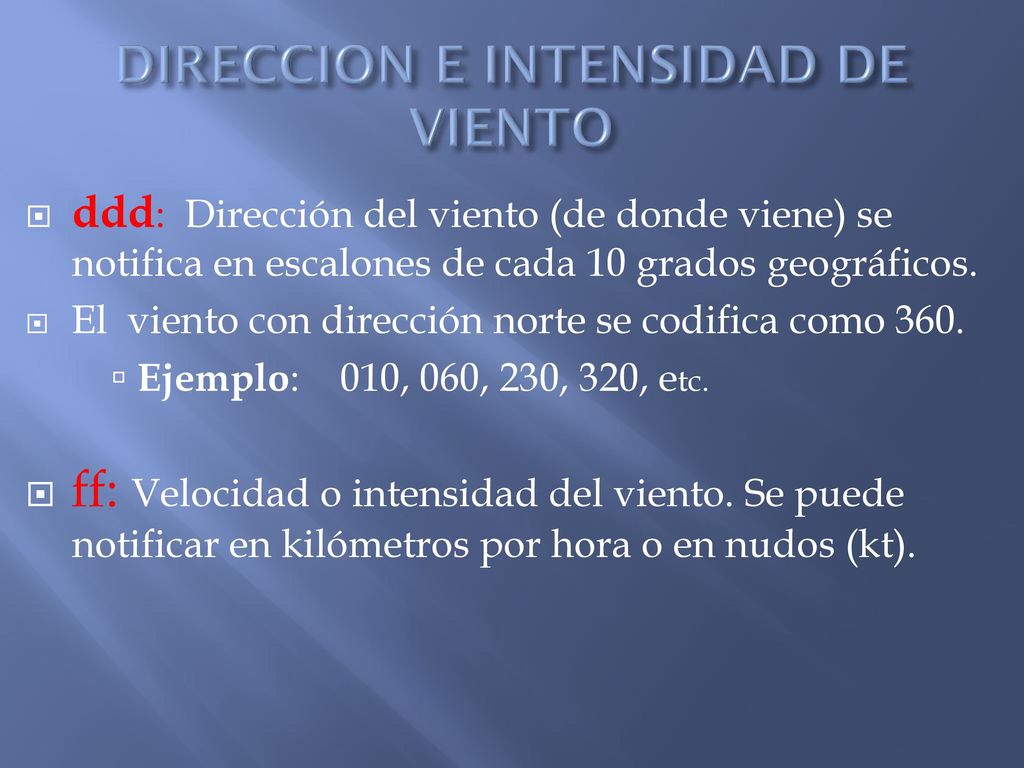

15 DIRECCION E INTENSIDAD DE VIENTO
ddd: Dirección del viento (de donde viene) se notifica en escalones de cada 10 grados geográficos. El viento con dirección norte se codifica como 360. Ejemplo: , 060, 230, 320, etc. ff: Velocidad o intensidad del viento. Se puede notificar en kilómetros por hora o en nudos (kt).

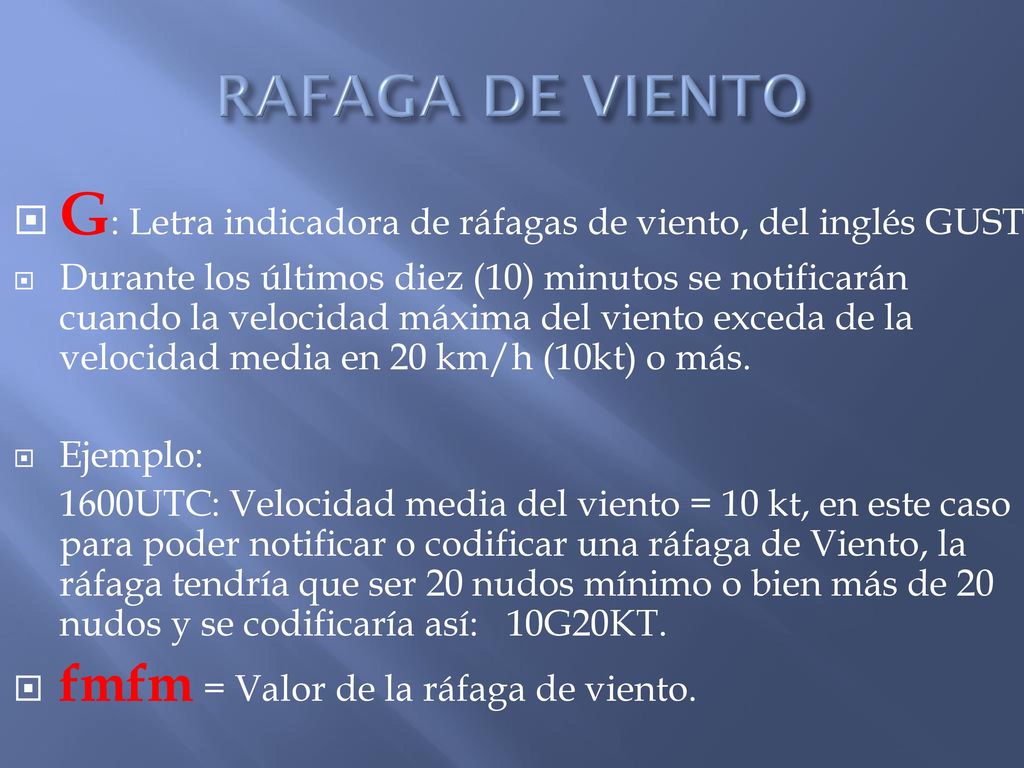

16 G: Letra indicadora de ráfagas de viento, del inglés GUST
RAFAGA DE VIENTO G: Letra indicadora de ráfagas de viento, del inglés GUST Durante los últimos diez (10) minutos se notificarán cuando la velocidad máxima del viento exceda de la velocidad media en 20 km/h (10kt) o más. Ejemplo: 1600UTC: Velocidad media del viento = 10 kt, en este caso para poder notificar o codificar una ráfaga de Viento, la ráfaga tendría que ser 20 nudos mínimo o bien más de 20 nudos y se codificaría así: 10G20KT. fmfm = Valor de la ráfaga de viento.

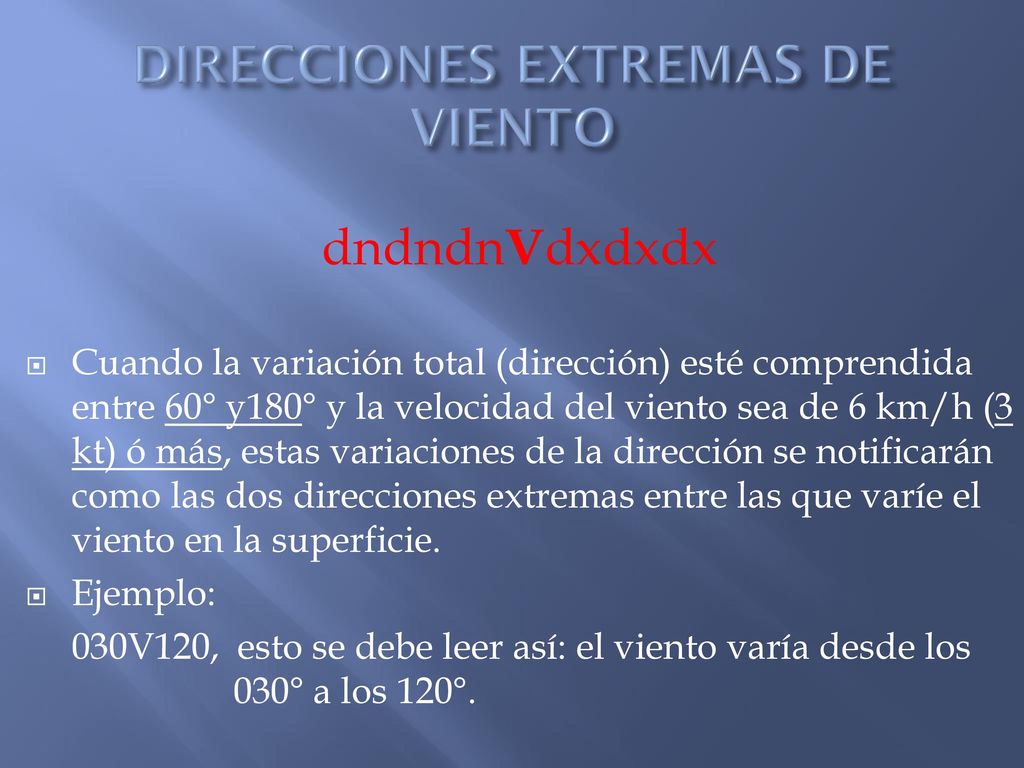

17 DIRECCIONES EXTREMAS DE VIENTO
dndndnVdxdxdx Cuando la variación total (dirección) esté comprendida entre 60° y180° y la velocidad del viento sea de 6 km/h (3 kt) ó más, estas variaciones de la dirección se notificarán como las dos direcciones extremas entre las que varíe el viento en la superficie. Ejemplo: 030V120, esto se debe leer así: el viento varía desde los ° a los 120°.

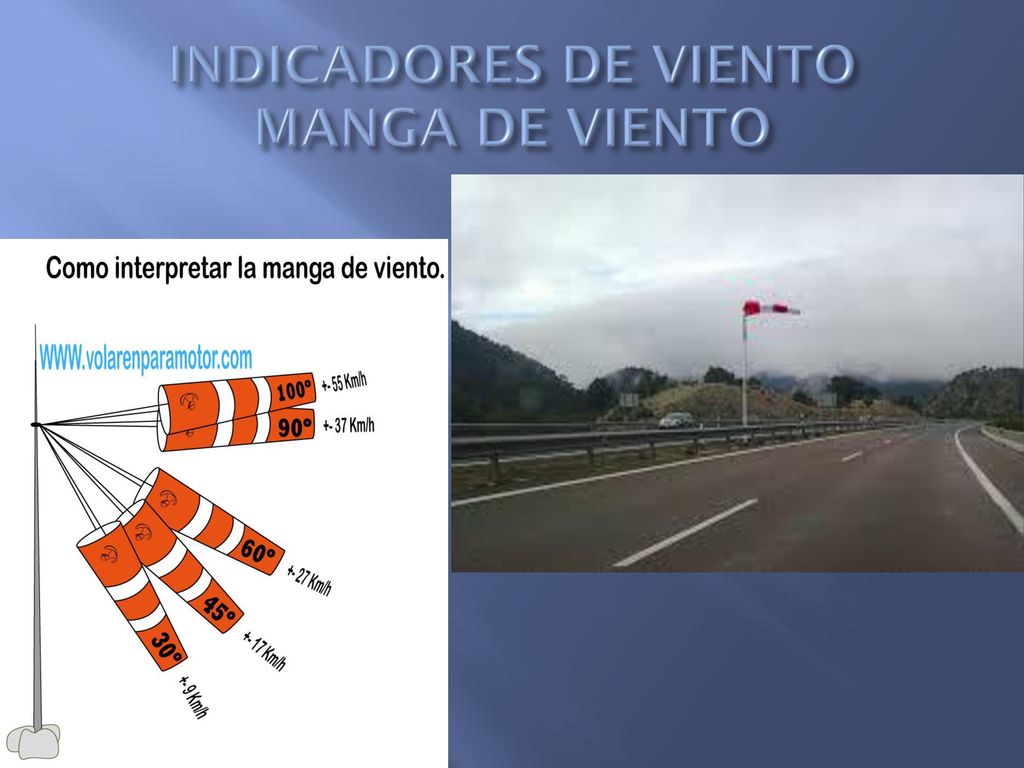

18 INDICADORES DE VIENTO MANGA DE VIENTO

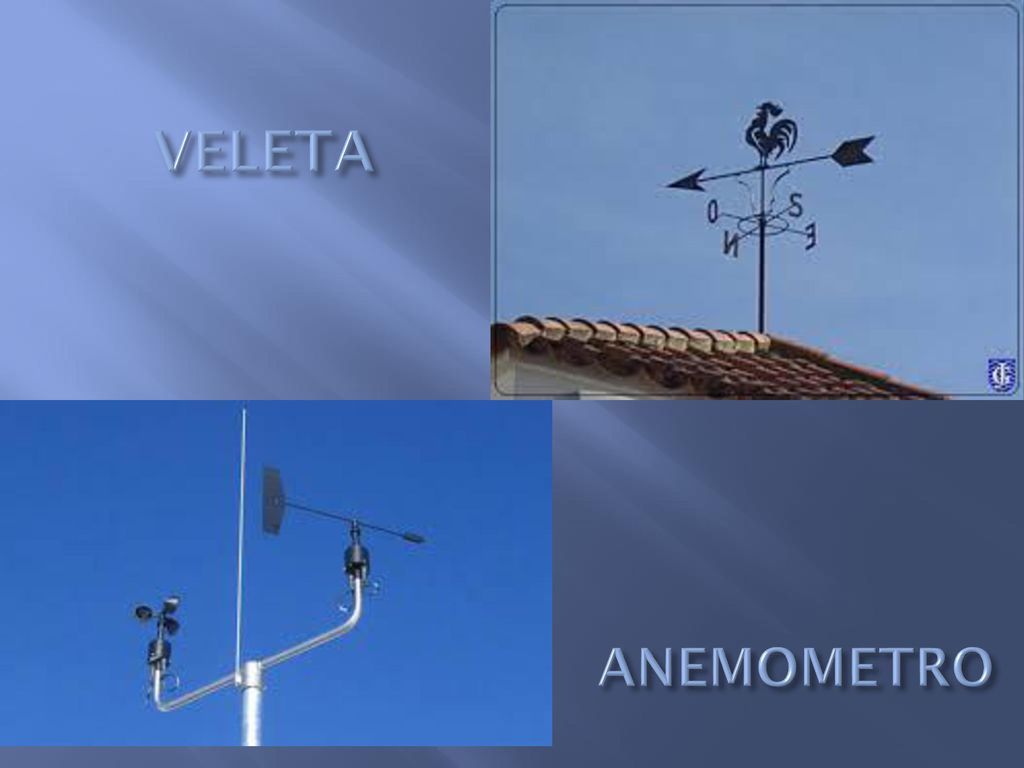

19 VELETA ANEMOMETRO

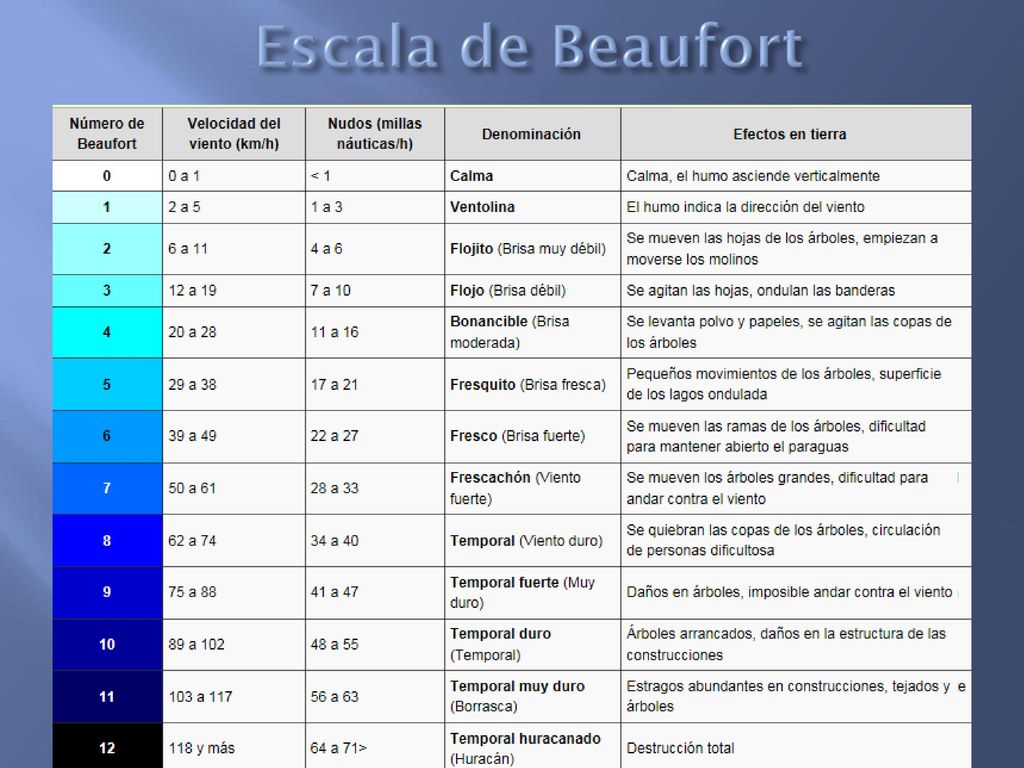

20 Escala de Beaufort

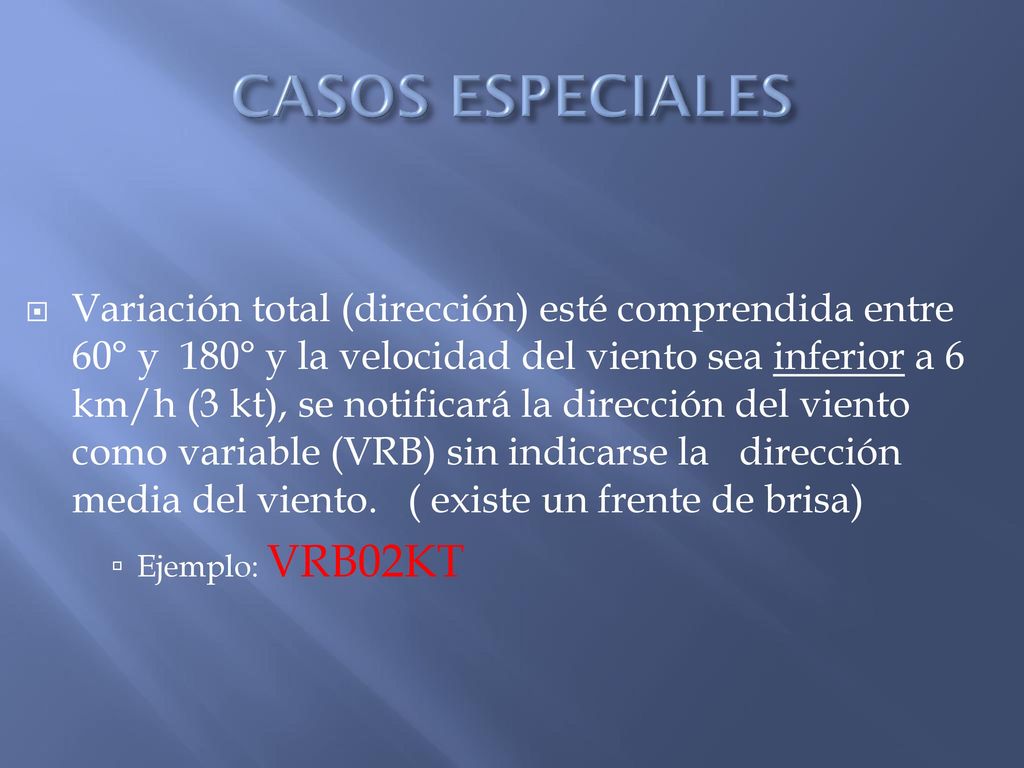

21 CASOS ESPECIALES Variación total (dirección) esté comprendida entre 60° y 180° y la velocidad del viento sea inferior a 6 km/h (3 kt), se notificará la dirección del viento como variable (VRB) sin indicarse la dirección media del viento. ( existe un frente de brisa) Ejemplo: VRB02KT

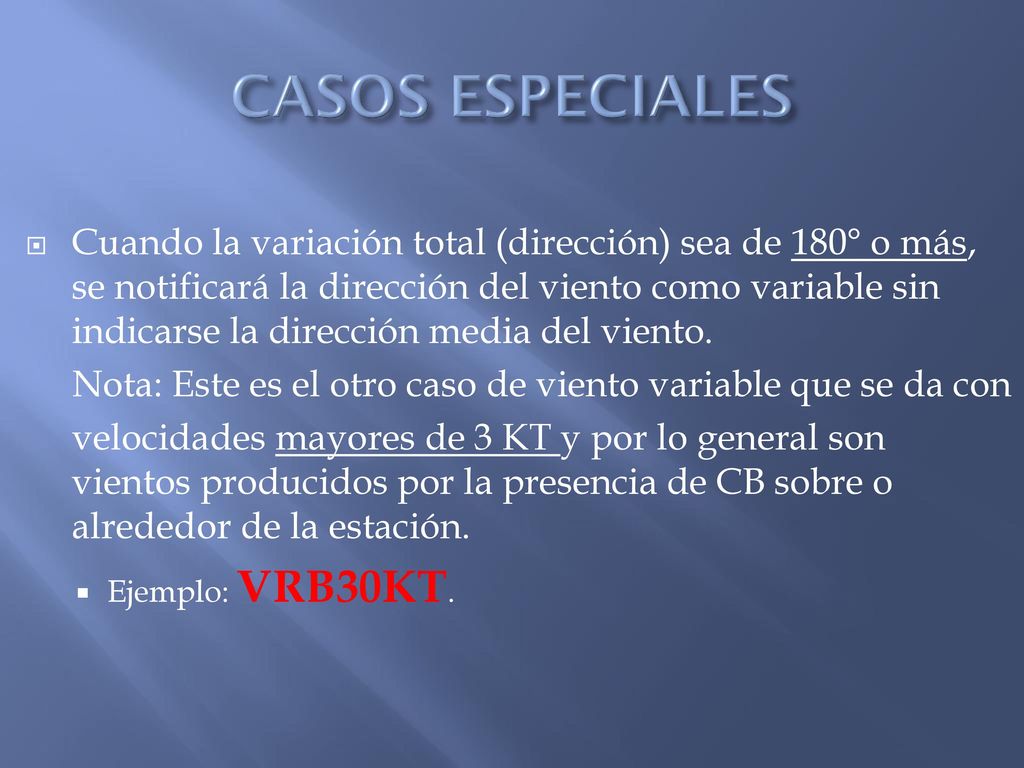

22 CASOS ESPECIALES Cuando la variación total (dirección) sea de 180° o más, se notificará la dirección del viento como variable sin indicarse la dirección media del viento. Nota: Este es el otro caso de viento variable que se da con velocidades mayores de 3 KT y por lo general son vientos producidos por la presencia de CB sobre o alrededor de la estación. Ejemplo: VRB30KT.

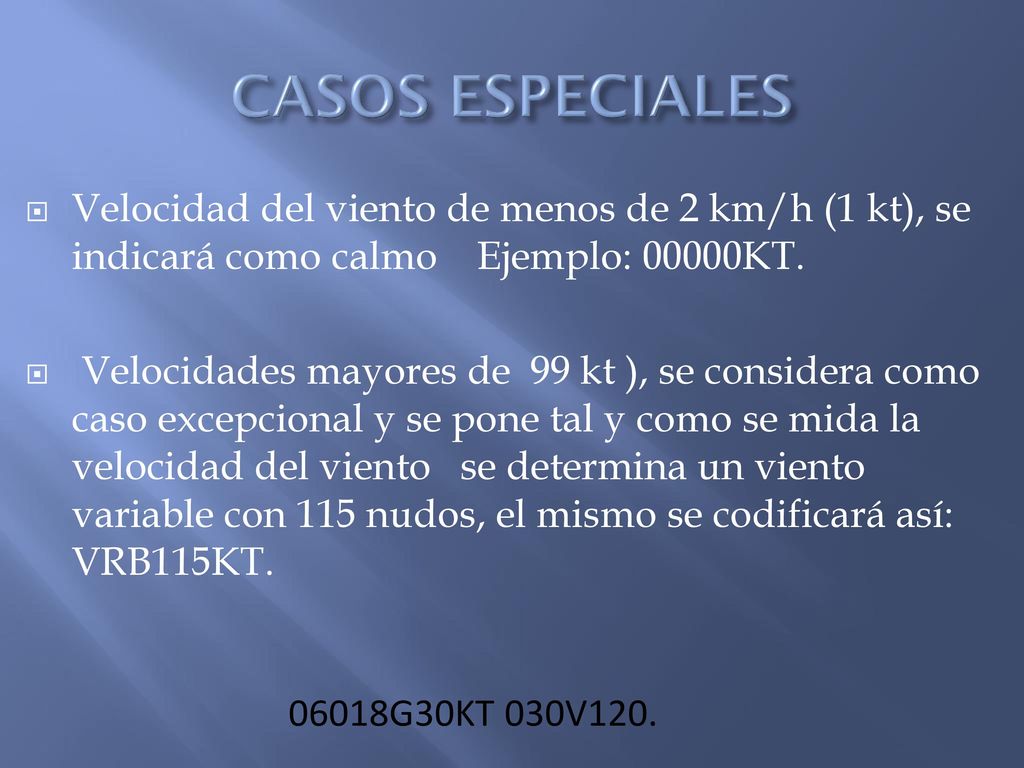

23 CASOS ESPECIALES Velocidad del viento de menos de 2 km/h (1 kt), se indicará como calmo Ejemplo: 00000KT. Velocidades mayores de 99 kt ), se considera como caso excepcional y se pone tal y como se mida la velocidad del viento se determina un viento variable con 115 nudos, el mismo se codificará así: VRB115KT. 06018G30KT 030V120.

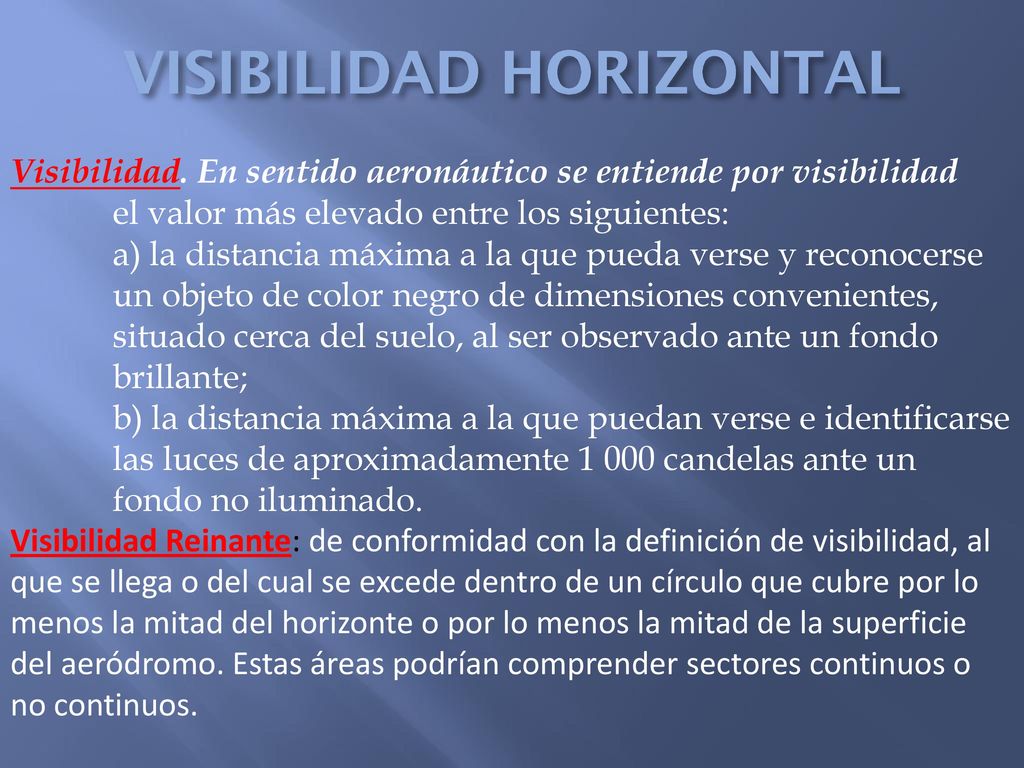

24 VISIBILIDAD HORIZONTAL
Visibilidad. En sentido aeronáutico se entiende por visibilidad el valor más elevado entre los siguientes: a) la distancia máxima a la que pueda verse y reconocerse un objeto de color negro de dimensiones convenientes, situado cerca del suelo, al ser observado ante un fondo brillante; b) la distancia máxima a la que puedan verse e identificarse las luces de aproximadamente candelas ante un fondo no iluminado. Visibilidad Reinante: de conformidad con la definición de visibilidad, al que se llega o del cual se excede dentro de un círculo que cubre por lo menos la mitad del horizonte o por lo menos la mitad de la superficie del aeródromo. Estas áreas podrían comprender sectores continuos o no continuos.

25

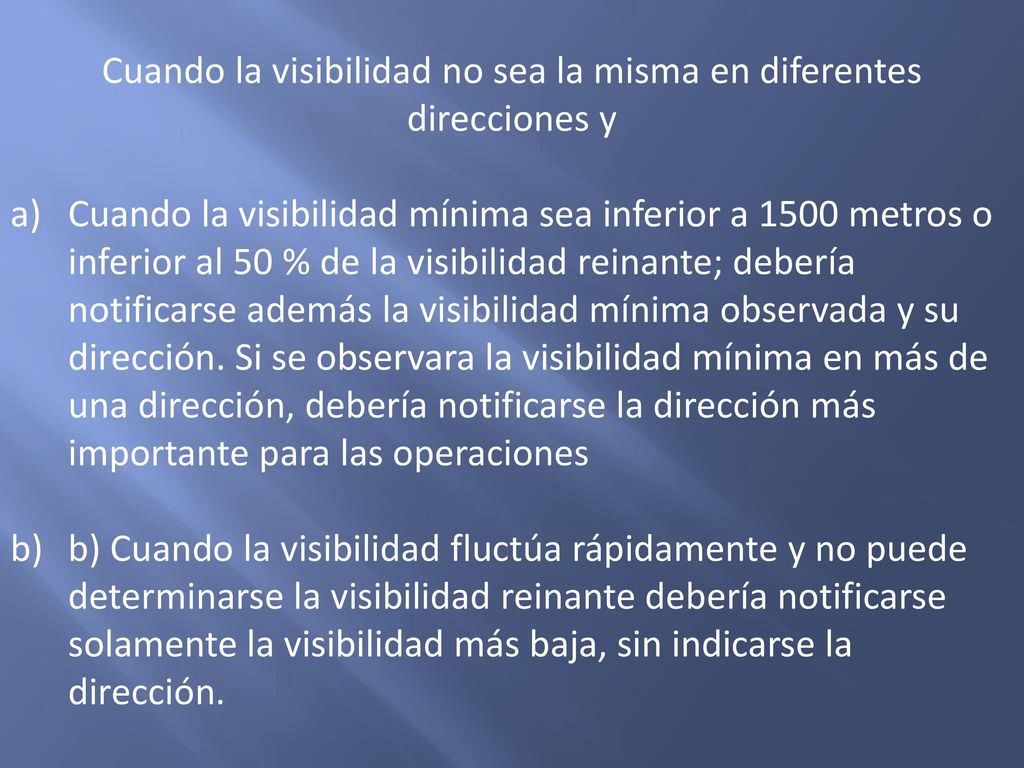

26 Cuando la visibilidad no sea la misma en diferentes direcciones y
Cuando la visibilidad mínima sea inferior a 1500 metros o inferior al 50 % de la visibilidad reinante; debería notificarse además la visibilidad mínima observada y su dirección. Si se observara la visibilidad mínima en más de una dirección, debería notificarse la dirección más importante para las operaciones b) Cuando la visibilidad fluctúa rápidamente y no puede determinarse la visibilidad reinante debería notificarse solamente la visibilidad más baja, sin indicarse la dirección.

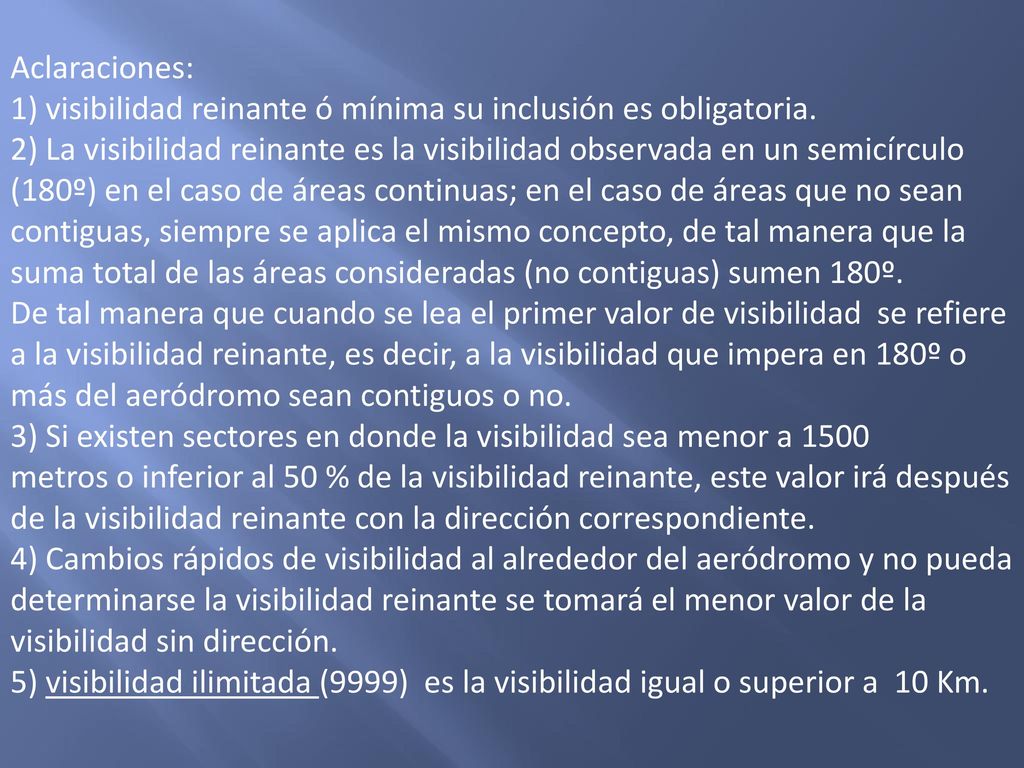

27 Aclaraciones: 1) visibilidad reinante ó mínima su inclusión es obligatoria. 2) La visibilidad reinante es la visibilidad observada en un semicírculo (180º) en el caso de áreas continuas; en el caso de áreas que no sean contiguas, siempre se aplica el mismo concepto, de tal manera que la suma total de las áreas consideradas (no contiguas) sumen 180º. De tal manera que cuando se lea el primer valor de visibilidad se refiere a la visibilidad reinante, es decir, a la visibilidad que impera en 180º o más del aeródromo sean contiguos o no. 3) Si existen sectores en donde la visibilidad sea menor a 1500 metros o inferior al 50 % de la visibilidad reinante, este valor irá después de la visibilidad reinante con la dirección correspondiente. 4) Cambios rápidos de visibilidad al alrededor del aeródromo y no pueda determinarse la visibilidad reinante se tomará el menor valor de la visibilidad sin dirección. 5) visibilidad ilimitada (9999) es la visibilidad igual o superior a 10 Km.

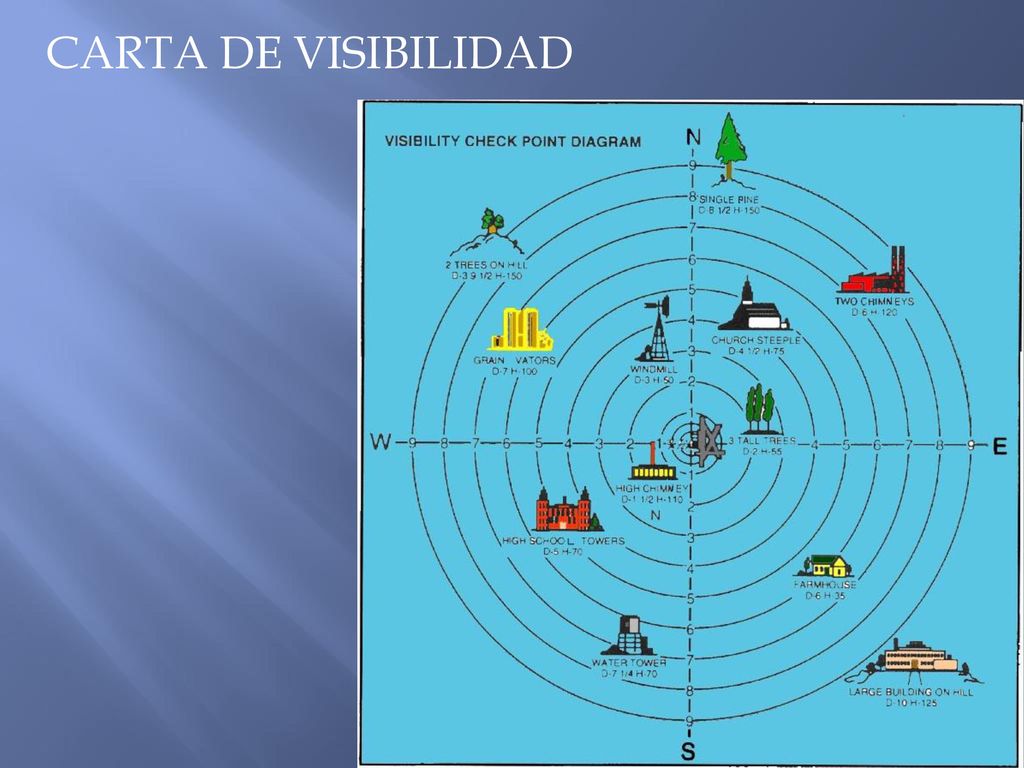

28 CARTA DE VISIBILIDAD

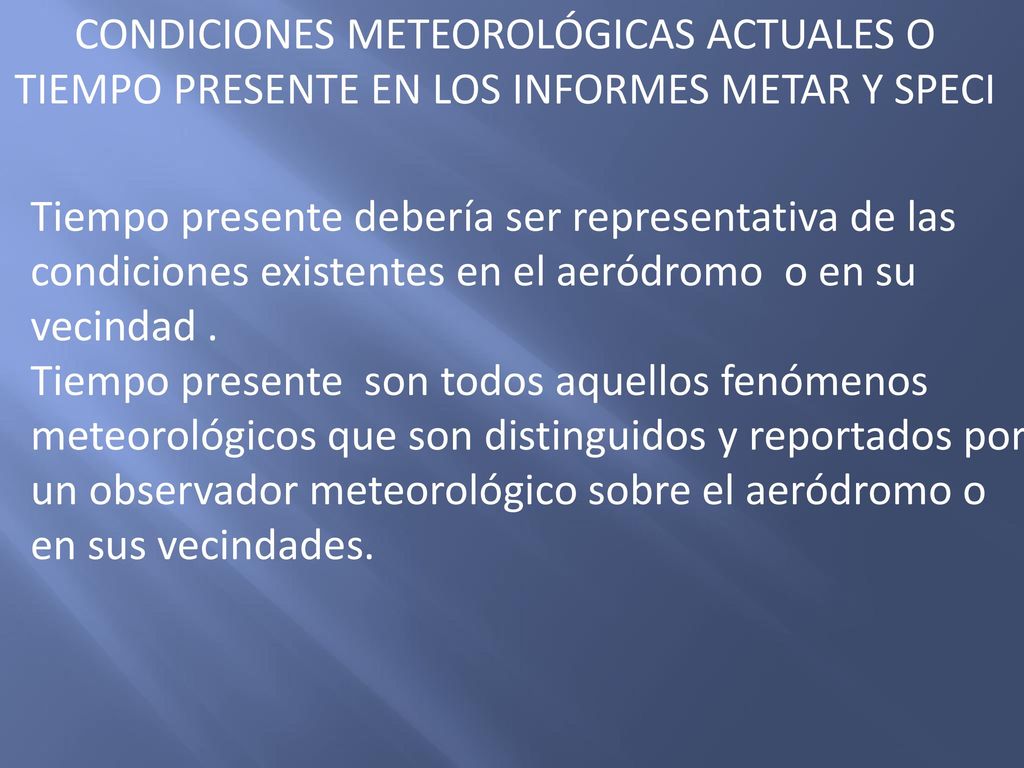

29 CONDICIONES METEOROLÓGICAS ACTUALES O TIEMPO PRESENTE EN LOS INFORMES METAR Y SPECI
Tiempo presente debería ser representativa de las condiciones existentes en el aeródromo o en su vecindad . Tiempo presente son todos aquellos fenómenos meteorológicos que son distinguidos y reportados por un observador meteorológico sobre el aeródromo o en sus vecindades.

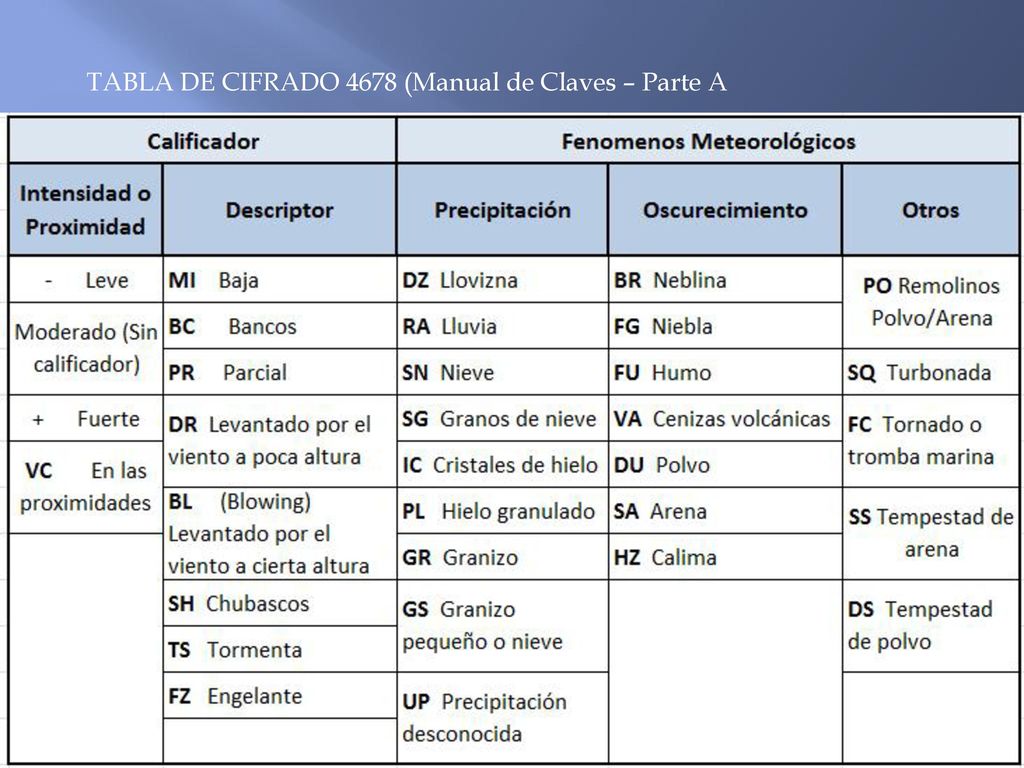

30 TABLA DE CIFRADO 4678 (Manual de Claves – Parte A

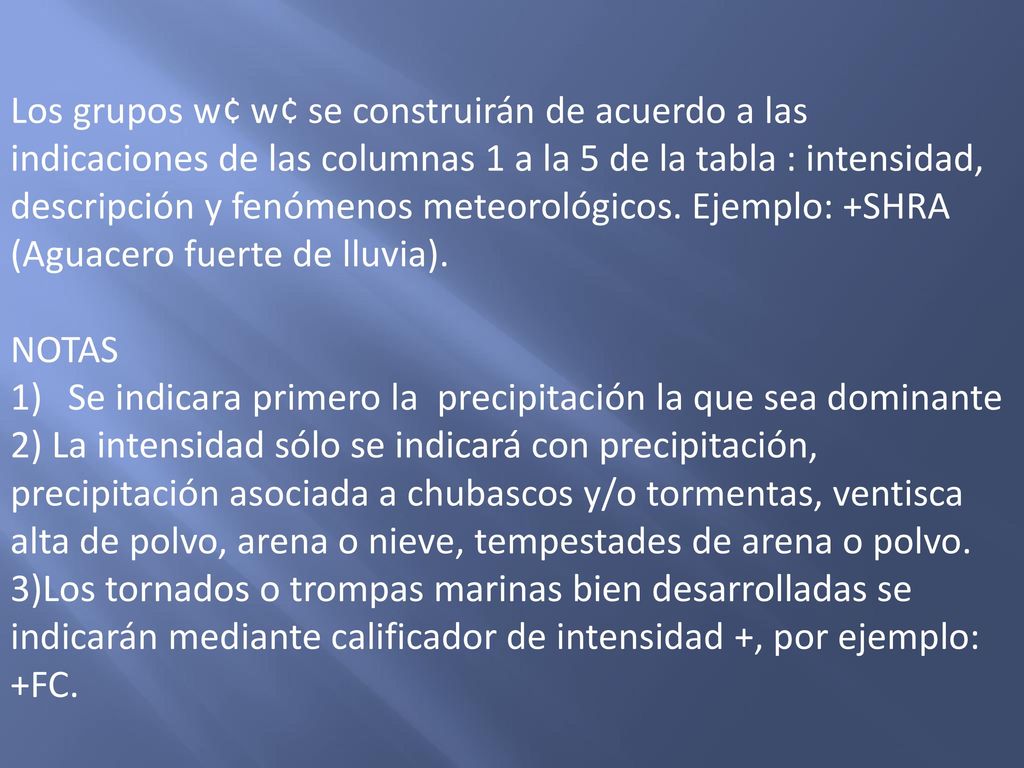

31 Los grupos w¢ w¢ se construirán de acuerdo a las indicaciones de las columnas 1 a la 5 de la tabla : intensidad, descripción y fenómenos meteorológicos. Ejemplo: +SHRA (Aguacero fuerte de lluvia). NOTAS Se indicara primero la precipitación la que sea dominante 2) La intensidad sólo se indicará con precipitación, precipitación asociada a chubascos y/o tormentas, ventisca alta de polvo, arena o nieve, tempestades de arena o polvo. 3)Los tornados o trompas marinas bien desarrolladas se indicarán mediante calificador de intensidad +, por ejemplo: +FC.

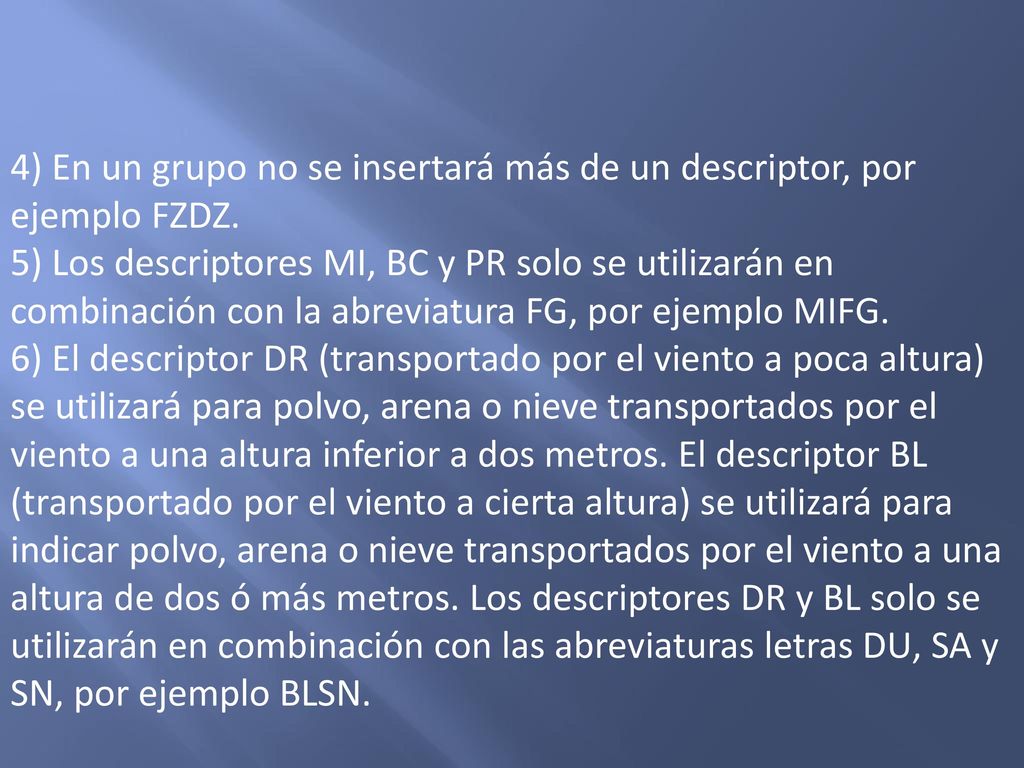

32 4) En un grupo no se insertará más de un descriptor, por ejemplo FZDZ.
5) Los descriptores MI, BC y PR solo se utilizarán en combinación con la abreviatura FG, por ejemplo MIFG. 6) El descriptor DR (transportado por el viento a poca altura) se utilizará para polvo, arena o nieve transportados por el viento a una altura inferior a dos metros. El descriptor BL (transportado por el viento a cierta altura) se utilizará para indicar polvo, arena o nieve transportados por el viento a una altura de dos ó más metros. Los descriptores DR y BL solo se utilizarán en combinación con las abreviaturas letras DU, SA y SN, por ejemplo BLSN.

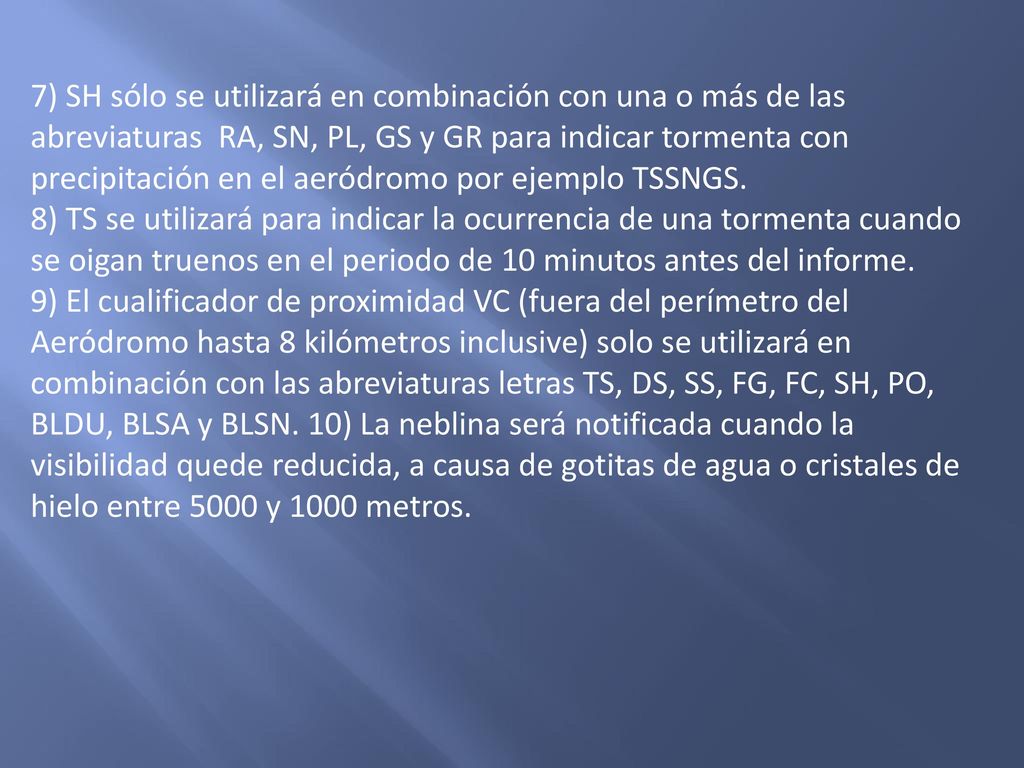

33 7) SH sólo se utilizará en combinación con una o más de las abreviaturas RA, SN, PL, GS y GR para indicar tormenta con precipitación en el aeródromo por ejemplo TSSNGS. 8) TS se utilizará para indicar la ocurrencia de una tormenta cuando se oigan truenos en el periodo de 10 minutos antes del informe. 9) El cualificador de proximidad VC (fuera del perímetro del Aeródromo hasta 8 kilómetros inclusive) solo se utilizará en combinación con las abreviaturas letras TS, DS, SS, FG, FC, SH, PO, BLDU, BLSA y BLSN. 10) La neblina será notificada cuando la visibilidad quede reducida, a causa de gotitas de agua o cristales de hielo entre 5000 y 1000 metros.

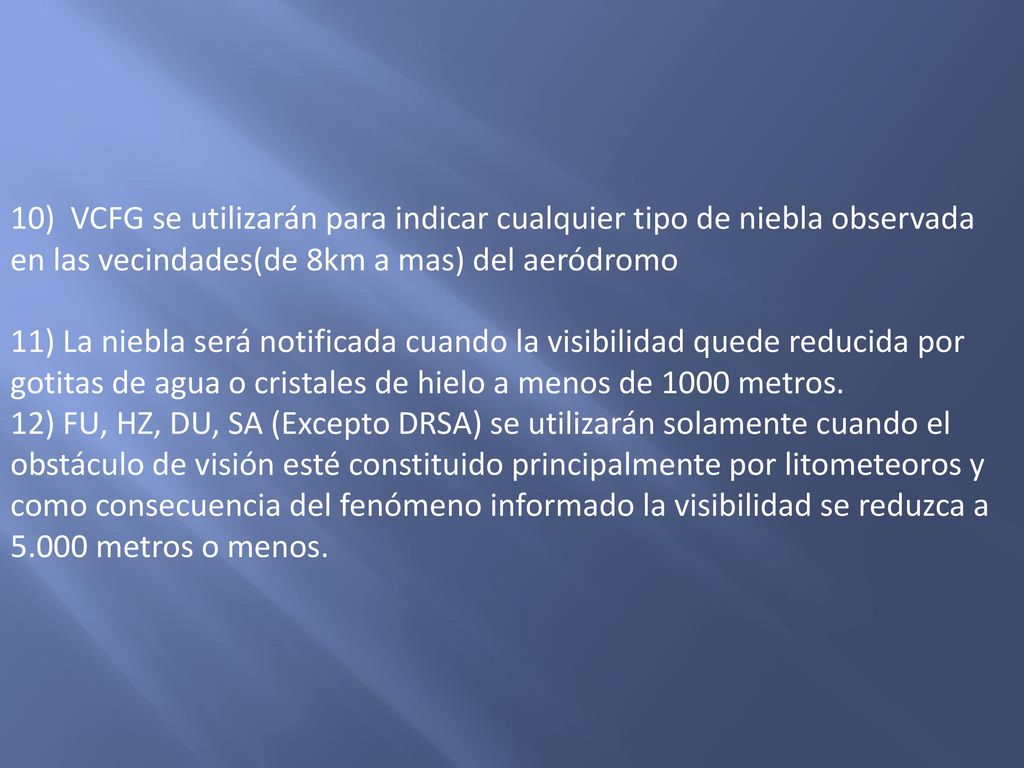

34 10) VCFG se utilizarán para indicar cualquier tipo de niebla observada en las vecindades(de 8km a mas) del aeródromo 11) La niebla será notificada cuando la visibilidad quede reducida por gotitas de agua o cristales de hielo a menos de 1000 metros. 12) FU, HZ, DU, SA (Excepto DRSA) se utilizarán solamente cuando el obstáculo de visión esté constituido principalmente por litometeoros y como consecuencia del fenómeno informado la visibilidad se reduzca a metros o menos.

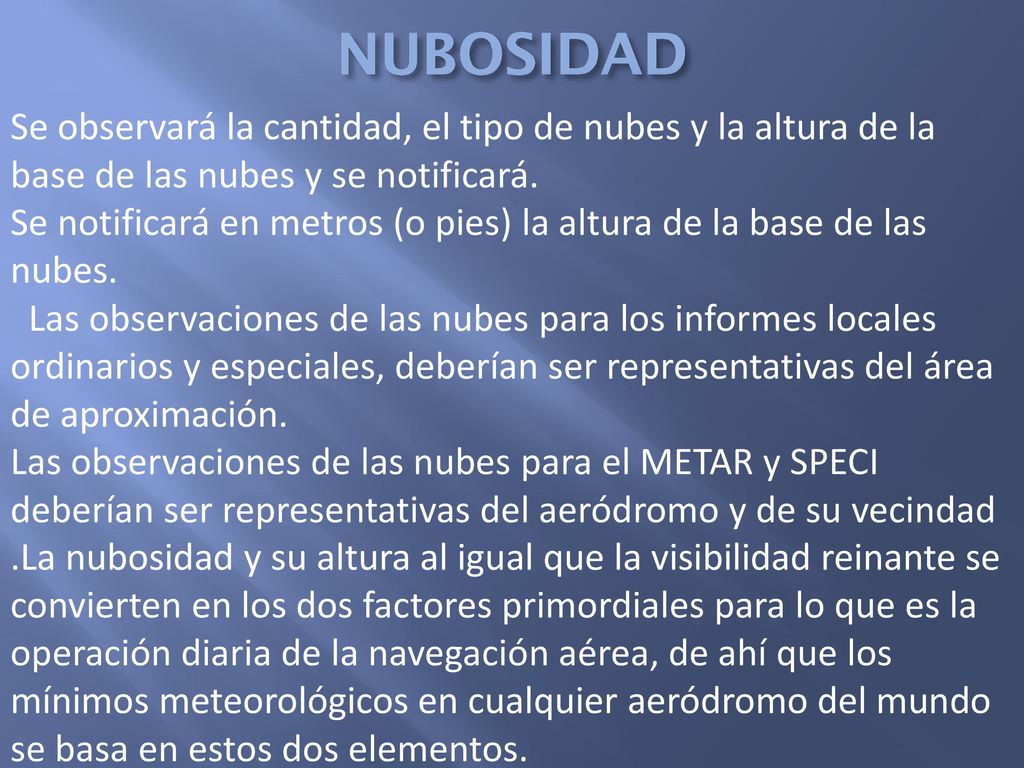

35 NUBOSIDAD Se observará la cantidad, el tipo de nubes y la altura de la base de las nubes y se notificará. Se notificará en metros (o pies) la altura de la base de las nubes. Las observaciones de las nubes para los informes locales ordinarios y especiales, deberían ser representativas del área de aproximación. Las observaciones de las nubes para el METAR y SPECI deberían ser representativas del aeródromo y de su vecindad .La nubosidad y su altura al igual que la visibilidad reinante se convierten en los dos factores primordiales para lo que es la operación diaria de la navegación aérea, de ahí que los mínimos meteorológicos en cualquier aeródromo del mundo se basa en estos dos elementos.

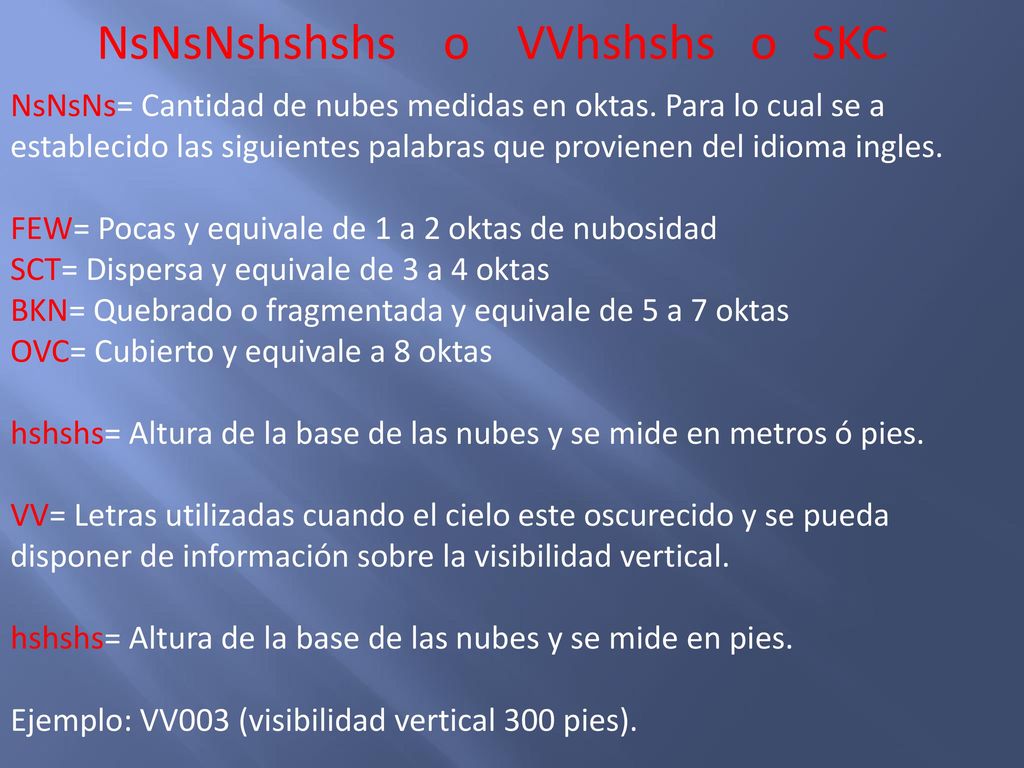

36 NsNsNshshshs o VVhshshs o SKC
NsNsNs= Cantidad de nubes medidas en oktas. Para lo cual se a establecido las siguientes palabras que provienen del idioma ingles. FEW= Pocas y equivale de 1 a 2 oktas de nubosidad SCT= Dispersa y equivale de 3 a 4 oktas BKN= Quebrado o fragmentada y equivale de 5 a 7 oktas OVC= Cubierto y equivale a 8 oktas hshshs= Altura de la base de las nubes y se mide en metros ó pies. VV= Letras utilizadas cuando el cielo este oscurecido y se pueda disponer de información sobre la visibilidad vertical. hshshs= Altura de la base de las nubes y se mide en pies. Ejemplo: VV003 (visibilidad vertical 300 pies).

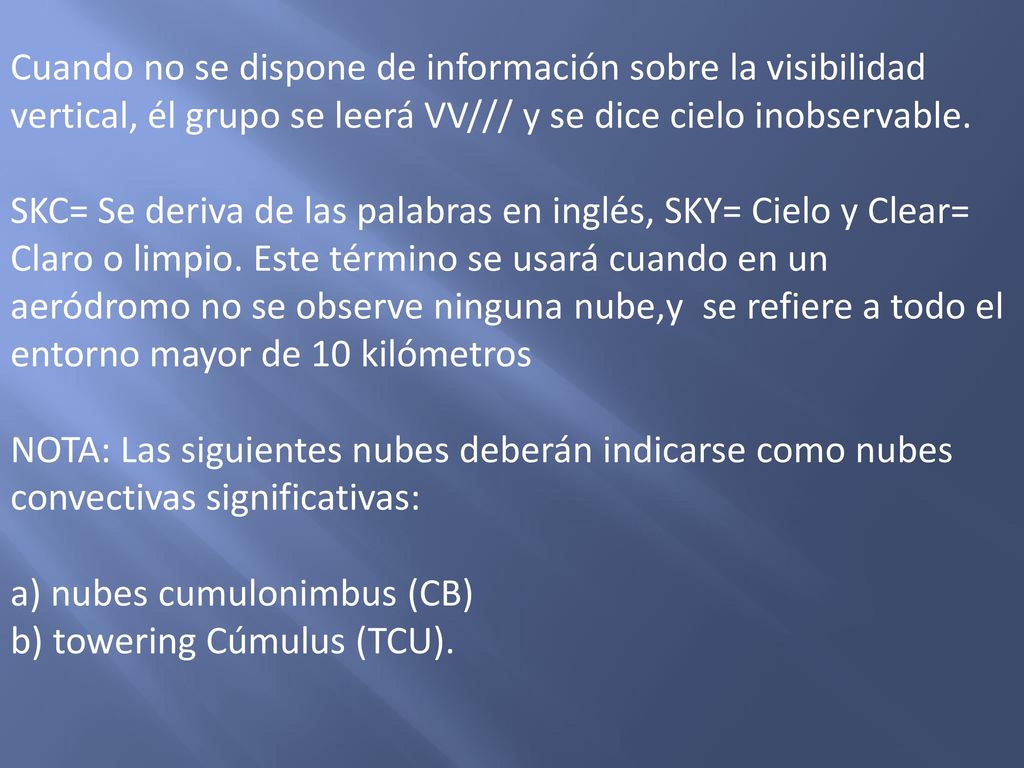

37 Cuando no se dispone de información sobre la visibilidad vertical, él grupo se leerá VV/// y se dice cielo inobservable. SKC= Se deriva de las palabras en inglés, SKY= Cielo y Clear= Claro o limpio. Este término se usará cuando en un aeródromo no se observe ninguna nube,y se refiere a todo el entorno mayor de 10 kilómetros NOTA: Las siguientes nubes deberán indicarse como nubes convectivas significativas: a) nubes cumulonimbus (CB) b) towering Cúmulus (TCU).

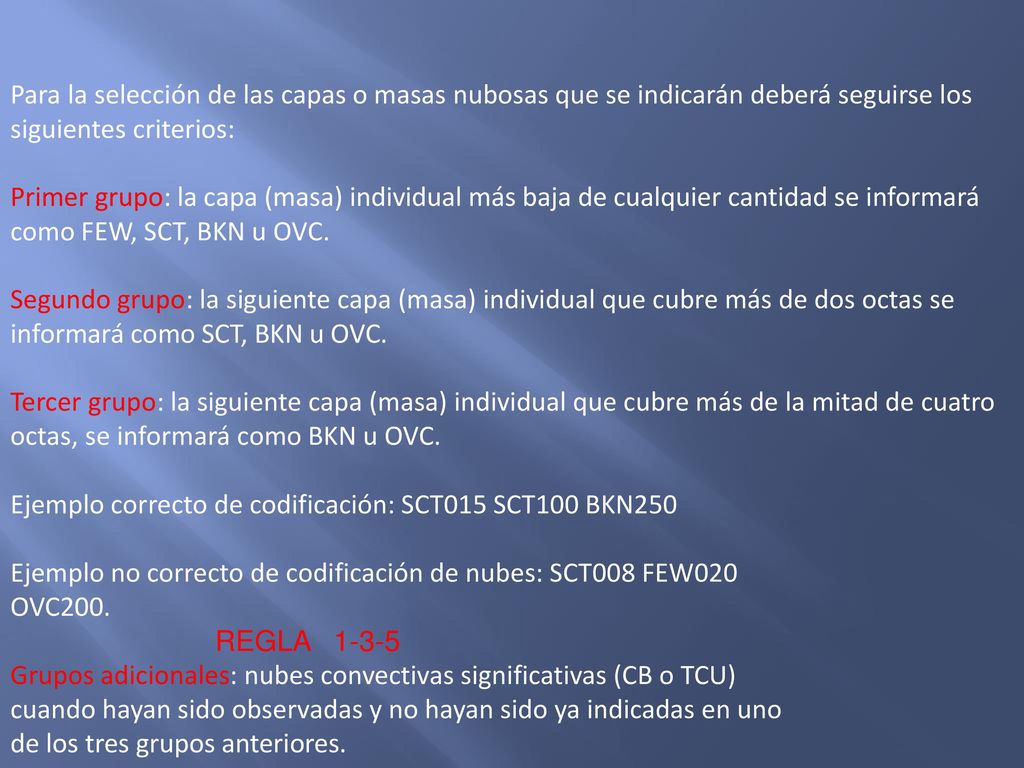

38 Para la selección de las capas o masas nubosas que se indicarán deberá seguirse los siguientes criterios: Primer grupo: la capa (masa) individual más baja de cualquier cantidad se informará como FEW, SCT, BKN u OVC. Segundo grupo: la siguiente capa (masa) individual que cubre más de dos octas se informará como SCT, BKN u OVC. Tercer grupo: la siguiente capa (masa) individual que cubre más de la mitad de cuatro octas, se informará como BKN u OVC. Ejemplo correcto de codificación: SCT015 SCT100 BKN250 Ejemplo no correcto de codificación de nubes: SCT008 FEW020 OVC200. REGLA Grupos adicionales: nubes convectivas significativas (CB o TCU) cuando hayan sido observadas y no hayan sido ya indicadas en uno de los tres grupos anteriores.

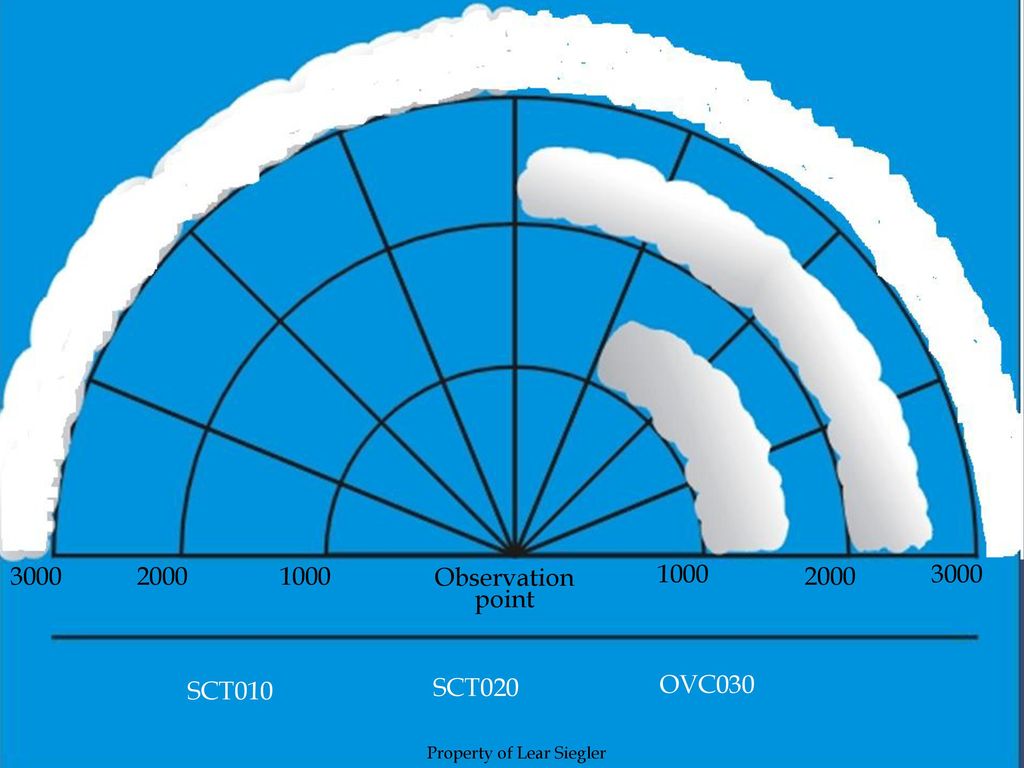

39 3000 2000 1000 1000 2000 3000 Observation point SCT010 SCT020 OVC030
Property of Lear Siegler

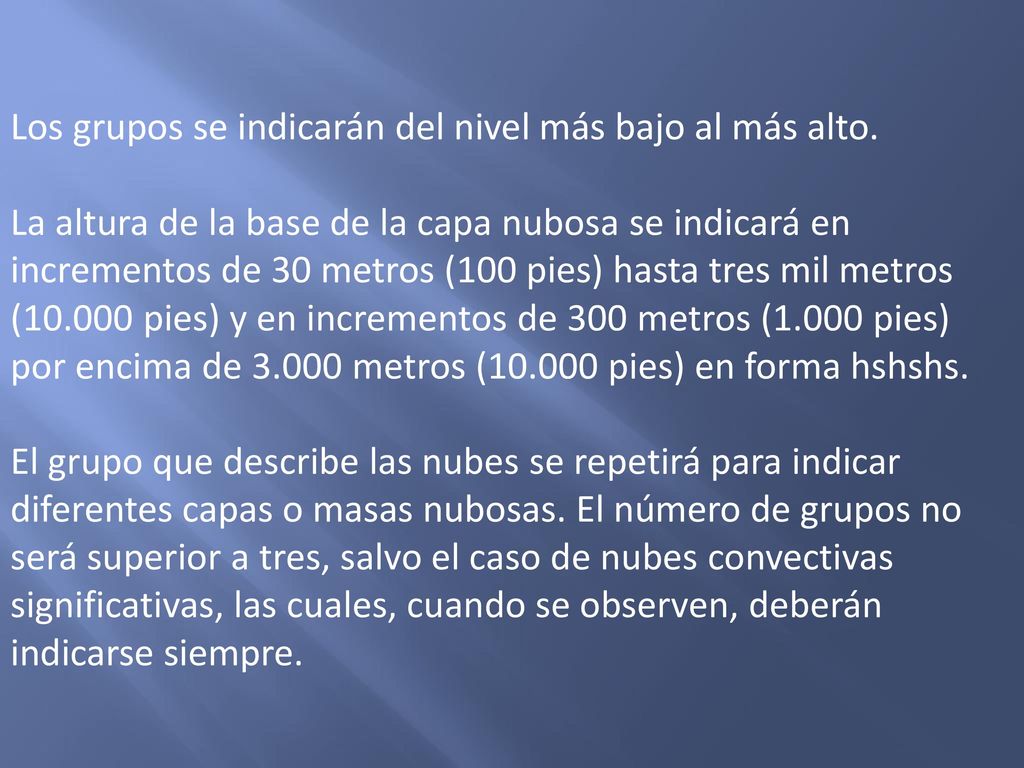

40 Los grupos se indicarán del nivel más bajo al más alto.
La altura de la base de la capa nubosa se indicará en incrementos de 30 metros (100 pies) hasta tres mil metros ( pies) y en incrementos de 300 metros (1.000 pies) por encima de metros ( pies) en forma hshshs. El grupo que describe las nubes se repetirá para indicar diferentes capas o masas nubosas. El número de grupos no será superior a tres, salvo el caso de nubes convectivas significativas, las cuales, cuando se observen, deberán indicarse siempre.

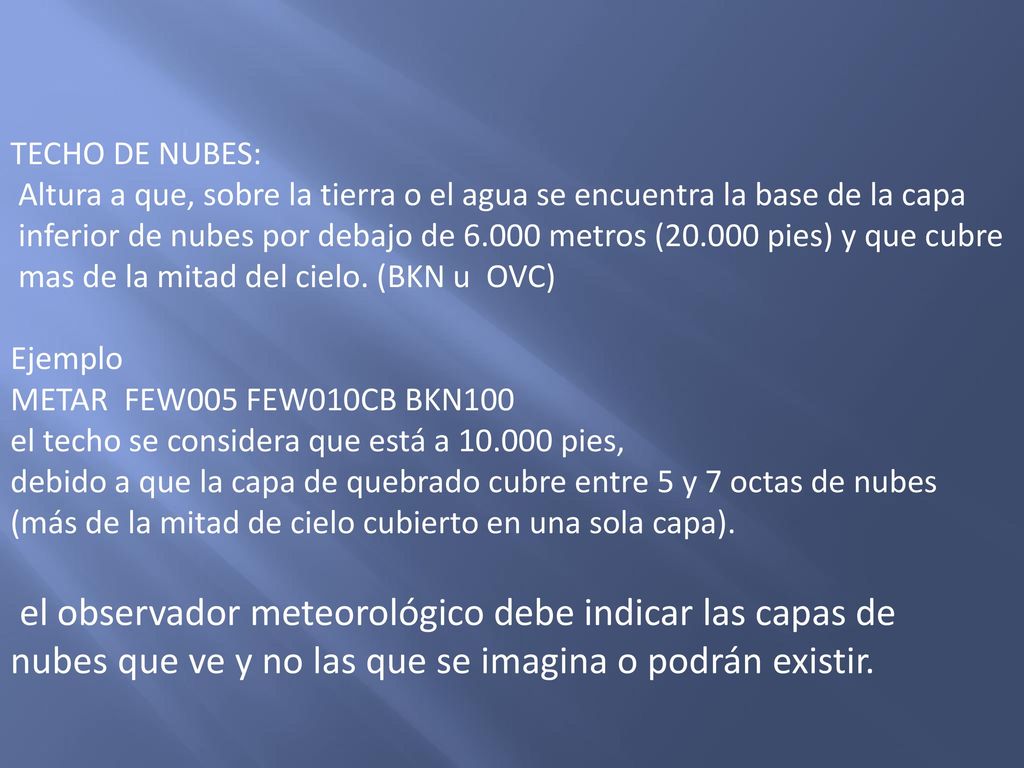

41 TECHO DE NUBES: Altura a que, sobre la tierra o el agua se encuentra la base de la capa inferior de nubes por debajo de metros ( pies) y que cubre mas de la mitad del cielo. (BKN u OVC) Ejemplo METAR FEW005 FEW010CB BKN100 el techo se considera que está a pies, debido a que la capa de quebrado cubre entre 5 y 7 octas de nubes (más de la mitad de cielo cubierto en una sola capa). el observador meteorológico debe indicar las capas de nubes que ve y no las que se imagina o podrán existir.

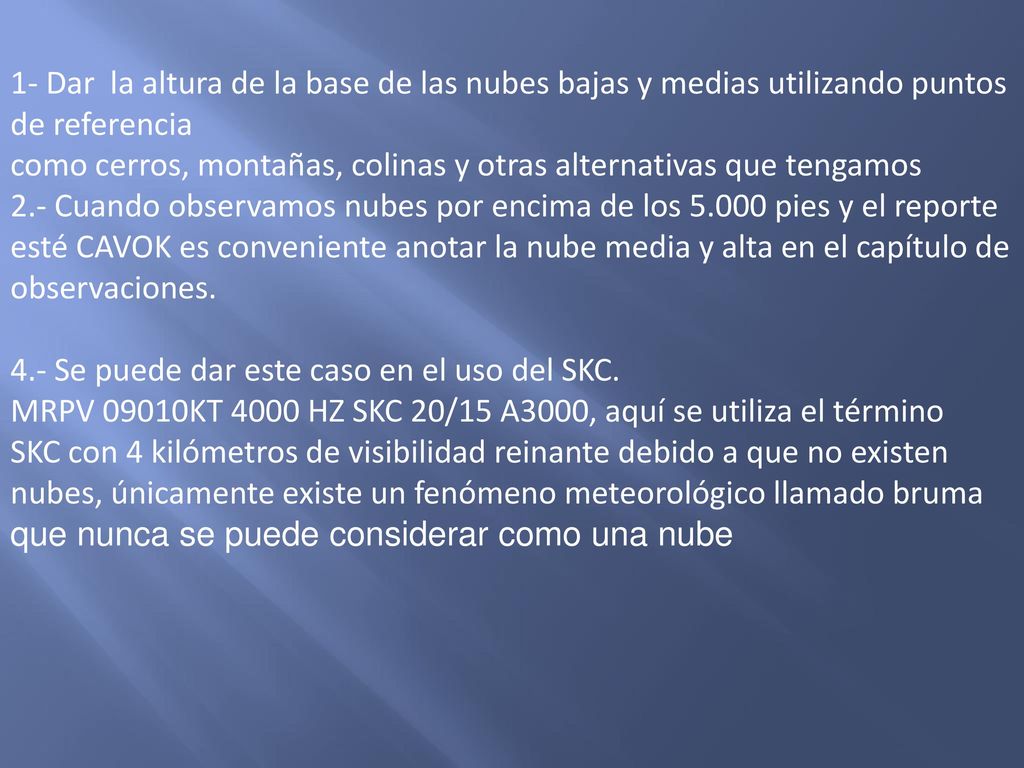

42 1- Dar la altura de la base de las nubes bajas y medias utilizando puntos de referencia
como cerros, montañas, colinas y otras alternativas que tengamos 2.- Cuando observamos nubes por encima de los pies y el reporte esté CAVOK es conveniente anotar la nube media y alta en el capítulo de observaciones. 4.- Se puede dar este caso en el uso del SKC. MRPV 09010KT 4000 HZ SKC 20/15 A3000, aquí se utiliza el término SKC con 4 kilómetros de visibilidad reinante debido a que no existen nubes, únicamente existe un fenómeno meteorológico llamado bruma que nunca se puede considerar como una nube

43

44

45

46

47 Si no está seguro de alguna parte de la confección del METAR
pregunte, esto no nos hace ser menos
