2 5.- Construir la tabla de estado siguiente.
Metodología de Diseño de Sistemas Secuenciales con el uso de HDL y su implementación en un PLD 1.- Especificar el sistema (Diagrama de transición) 2.- Determinar la cantidad de Flip Flops a) Por cada salida un Flip Flop b) Dependiendo del numero de Estados 3.- Asignar valores a los estados 4.- Diagrama de Bloque (entradas y salidas) 5.- Construir la tabla de estado siguiente. 6.- Codificación en ABEL-HDL a) entradas y salidas b) Sincronización de los Flip Flops c) Asignación de valores a los estados d) definir la secuencia (state_diagram o Truth_table) e) Simulación 7.- Implementación

3 Luces traseras de un auto Se tienen tres entradas que son:
Diseñe un Sistema Secuencial que controle las luces traseras de un automóvil. Se tienen tres entradas que son: Botón de Flash Direccional derecha De Direccional Izquierda Iz Además de cuatro juegos de luces de salida llamadas: DI1, DI DD1, DD2 Basado en el Libro Diseño Digital Principios y Prácticas John F. Wakerly Tercera edición Prentice Hall Página 585

4 Luces traseras de un auto
Al oprimir el botón de Flash se activará una secuencia intermitente de encender y apagar todas las luces y no importa si están activadas las direccionales.

5 Secuencia derecha Al desplazar la palanca de las direccionales hacia abajo se activará la secuencia Derecha para encender primero DD1 después DD2 y posteriormente apagar todas las luces e iniciar de nuevo con DD1 en forma cíclica Direccionales DD1 DD2

6 Secuencia izquierda Al desplazar la palanca de las direccionales hacia arriba se activará la secuencia Izquierda para encender primero DI1 después DI1 y DI2 y posteriormente apagar todas las luces e iniciar de nuevo con DI1 Direccionales DI2 DI1

7 Diagrama de Transición
Direccional Derecha

8 Diagrama de Transición

9 Diagrama de Transición

10 Diagrama de Transición

11 Tabla de estados 6 estados E0 a E5 3 Flip Flops

12 Q2 Q1 Q0 E0 E1 1 E2 E3 E4 E5

13 Q2 Q1 Q0 E0 E1 1 E2 E3 E4 E5 E6 E7

14 1.- Diagrama de transición 3.- Asignación de valores
2.- Tres Flip Flops Q2, Q1, Q0 1.- Diagrama de transición Q2 Q1 Q0 E0 E1 1 E2 E3 E4 E5 E6 E7 3.- Asignación de valores a los estados

15 4.- Diagrama de bloques Entradas y salidas

16 Tabla de estado siguiente

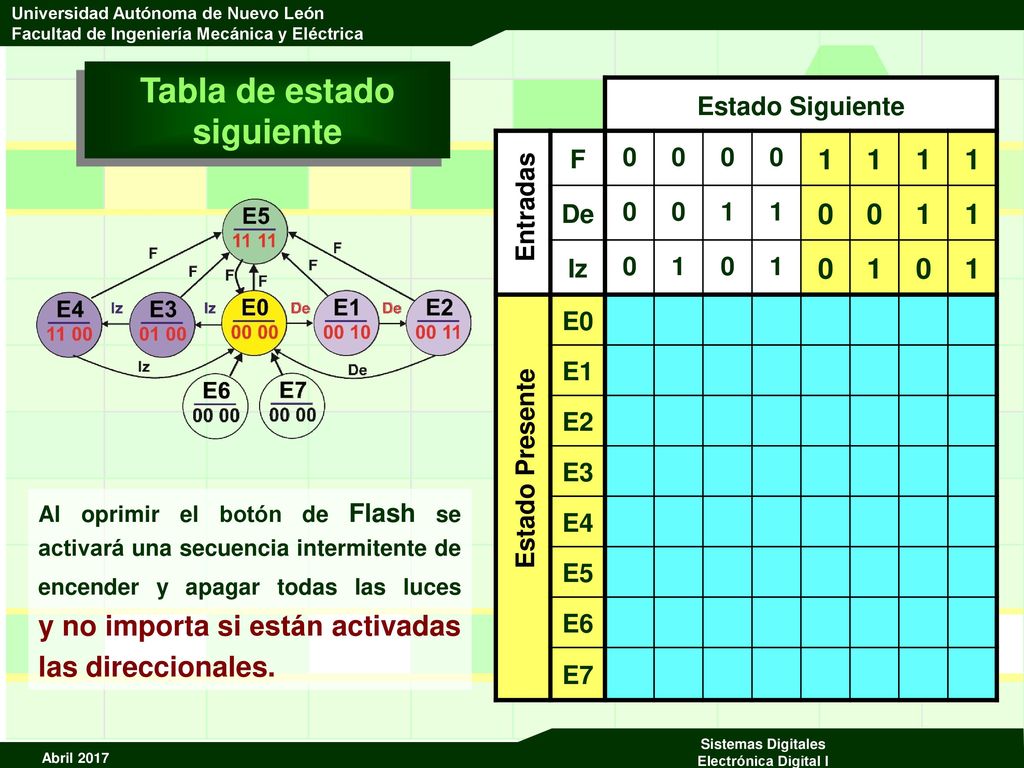

F 1 De Iz E0 E1 E2 E3 E4 E5 E6 E7 Entradas Estado Presente Al oprimir el botón de Flash se activará una secuencia intermitente de encender y apagar todas las luces y no importa si están activadas las direccionales.

17 Tabla de estado siguiente
F 1 De X Iz E0 E1 E2 E3 E4 E5 E6 E7 Entradas Estado Presente Al oprimir el botón de Flash se activará una secuencia intermitente de encender y apagar todas las luces y no importa si están activadas las direccionales.

18 Tabla de estado siguiente
F 1 De X Iz E0 E5 E1 E2 E3 E4 E6 E7 Tabla de estado siguiente Entradas Estado Presente Al oprimir el botón de Flash se activará una secuencia intermitente de encender y apagar todas las luces y no importa si están activadas las direccionales. F=1, De=0, Iz=0

19 Tabla de estado siguiente
F 1 De X Iz E0 E5 E1 E2 E3 E4 E6 E7 Tabla de estado siguiente Entradas Estado Presente Al oprimir el botón de Flash se activará una secuencia intermitente de encender y apagar todas las luces y no importa si están activadas las direccionales. F=1, De=0, Iz=0

20 Tabla de estado siguiente
F 1 De X Iz E0 ? E5 E1 E2 E3 E4 E6 E7 Tabla de estado siguiente Entradas Estado Presente Cual seria el estado siguiente si: La entrada fuera F=0, De=0, Iz=0 Estando en cualquier estado

21 Tabla de estado siguiente
F 1 De X Iz E0 E5 E1 E2 E3 E4 E6 E7 Tabla de estado siguiente Entradas Estado Presente Cual seria el estado siguiente si: La entrada fuera F=0, De=0, Iz=0 Estando en cualquier estado

22 Tabla de estado siguiente
F 1 De X Iz E0 E5 E1 E2 E3 E4 E6 E7 Tabla de estado siguiente Entradas E1 E2 E0 Estado Presente Secuencia Derecha F=0, De=1, Iz=0 Partiendo de E0

23 Tabla de estado siguiente
F 1 De X Iz E0 E1 E5 E2 E3 E4 E6 E7 Tabla de estado siguiente Entradas E3 E4 Estado Presente Secuencia Izquierda F=0, De=0, Iz=1 Partiendo de E0 E0

24 Tabla de estado siguiente

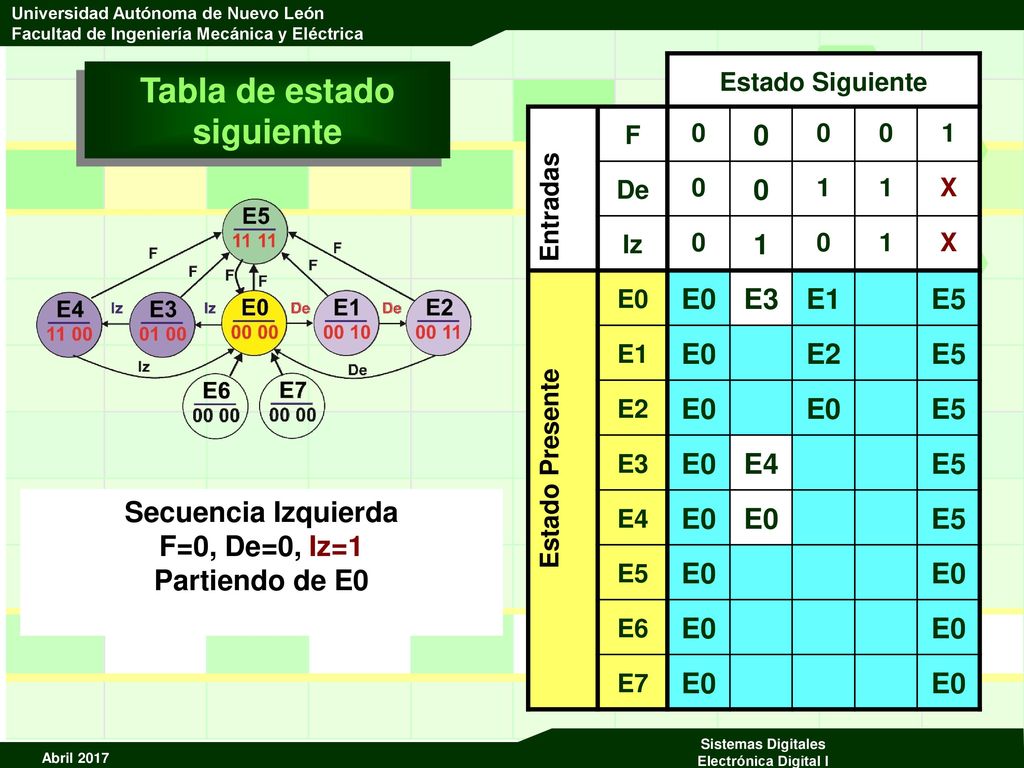

F 1 De X Iz E0 E3 E1 E5 E2 E4 E6 E7 Tabla de estado siguiente Entradas Estado Presente Secuencia Izquierda F=0, De=0, Iz=1 Partiendo de E0

25 Tabla de estado siguiente
F 1 De X Iz E0 E3 E1 E5 E2 E4 E6 E7 Tabla de estado siguiente Entradas Estado Presente Poco probable F=0, De=1, Iz=1

26 Tabla de estado siguiente
F 1 De X Iz E0 E3 E1 E5 E2 E4 E6 E7 Tabla de estado siguiente Entradas Estado Presente Poco probable F=0, De=1, Iz=1

27 Estando en E1 o E2 (derecha)
Estado Siguiente F 1 De X Iz E0 E3 E1 E5 E2 E4 E6 E7 Tabla de estado siguiente Entradas E4 E4 Estado Presente Cambio de dirección Estando en E1 o E2 (derecha) Pasar a Izquierda F=0, De=0, Iz=1

28 Estando en E3 o E4 (izquierda)
Estado Siguiente F 1 De X Iz E0 E3 E1 E5 E4 E2 E6 E7 Tabla de estado siguiente Entradas E2 Estado Presente Cambio de dirección Estando en E3 o E4 (izquierda) Pasar a Derecha F=0, De=1, Iz=0 E2

29 Estando en E5 si se desactiva F
Estado Siguiente F 1 De X Iz E0 E3 E1 E5 E4 E2 E6 E7 Tabla de estado siguiente Entradas Estado Presente Del Flash a Derecha Estando en E5 si se desactiva F Pasar a Derecha F=0, De=1, Iz=0 E2

30 Estando en E5 si se desactiva F

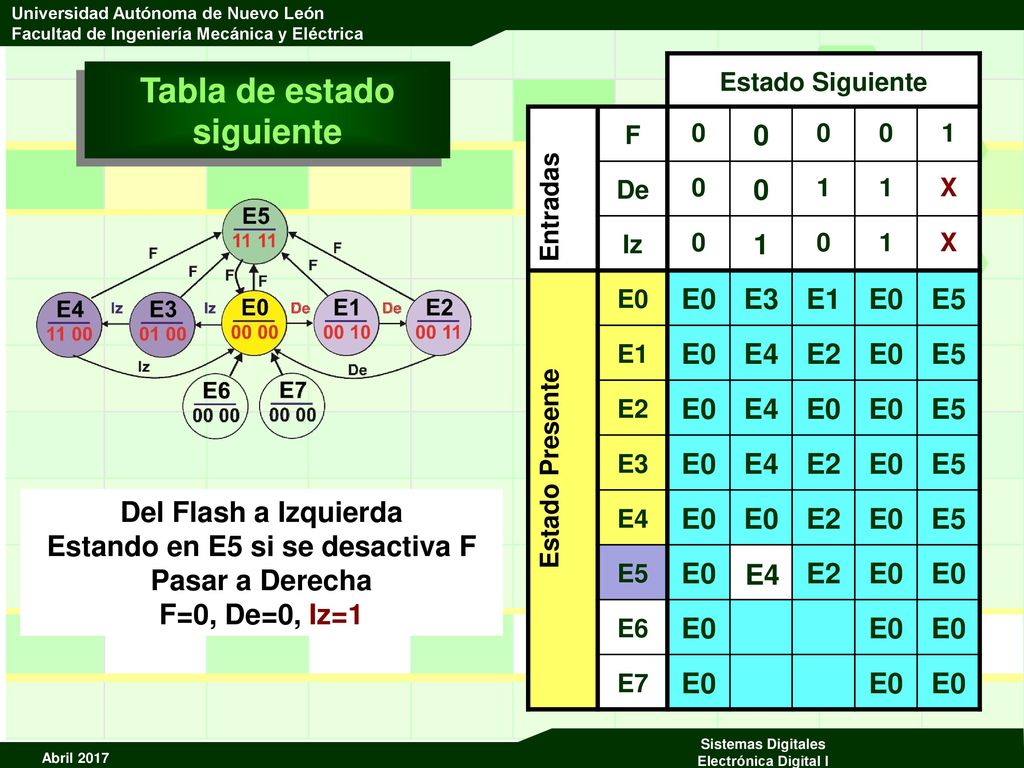

Estado Siguiente F 1 De X Iz E0 E3 E1 E5 E4 E2 E6 E7 Tabla de estado siguiente Entradas Estado Presente Del Flash a Izquierda Estando en E5 si se desactiva F Pasar a Derecha F=0, De=0, Iz=1 E4

31 Tabla de estado siguiente
F 1 De X Iz E0 E3 E1 E5 E4 E2 E6 E7 Tabla de estado siguiente Entradas Estado Presente Estados E6 y E7

32 Tabla de estado siguiente
F 1 De X Iz E0 E3 E1 E5 E4 E2 E6 E7 Tabla de estado siguiente Entradas Estado Presente Estados E6 y E7

33 5.- Tabla de estado siguiente
F 1 De X Iz E0 E3 E1 E5 E4 E2 E6 E7 Tabla de estado siguiente Entradas Estado Presente 5.- Tabla de estado siguiente completa

34 EP Estado Siguiente Salidas Flip Flops F 1 De X Iz E0 E3 E1 E5 E4 E2
1 De X DD1 DD2 DI1 DI2 Q2 Q1 Q0 Iz E0 E3 E1 E5 E4 E2 E6 E7

35 6.- Archivo ABEL-HDL Sinc.ar=RST; MODULE direcc “Reloj
CLK,RST PIN 1,5; " variables de Entrada De,Iz,F PIN 2,3,4; "Salidas Combinacionales DD1,DD2,DI1,DI2 PIN istype 'com'; " Salidas Registradas FF’s Q2..Q0 PIN istype 'reg'; DECLARATIONS Sinc=[Q2..Q0]; EQUATIONS Sinc.clk=CLK; Sinc.ar=RST; Asynchronous Reset AR 35

36 c).- Asignar valores a los estados
Archivo ABEL-HDL c).- Asignar valores a los estados DECLARATIONS E0 =[0,0,0]; E1 =[0,0,1]; E2 =[0,1,0]; E3 =[0,1,1]; E4 =[1,0,0]; E5 =[1,0,1]; E6 =[1,1,0]; E7 =[1,1,1]; Q2 Q1 Q0 E0 E1 1 E2 E3 E4 E5 E6 E7

37 d).- definir secuencia E0
Archivo ABEL-HDL d).- definir secuencia E0 F 1 De X Iz E0 E3 E1 E5 E4 E2 E6 E7 State_diagram Sinc State E0: DD1=0; DD2=0; DI1=0; DI2=0; If !F & !De & !Iz Then E0; If !F & !De & Iz Then E3; If !F & De & !Iz Then E1; If !F & De & Iz Then E0; If F Then E5;

38 d).- definir secuencia E1
Archivo ABEL-HDL d).- definir secuencia E1 F 1 De X Iz E0 E3 E1 E5 E4 E2 E6 E7 State E1: DD1=1; DD2=0; DI1=0; DI2=0; If !F & !De & !Iz Then E0; If !F & !De & Iz Then E4; If !F & De & !Iz Then E2; If !F & De & Iz Then E0; If F Then E5;

39 d).- definir secuencia E2
Archivo ABEL-HDL d).- definir secuencia E2 F 1 De X Iz E0 E3 E1 E5 E4 E2 E6 E7 State E2: DD1=1; DD2=1; DI1=0; DI2=0; If !F & !De & !Iz Then E0; If !F & !De & Iz Then E4; If !F & De & !Iz Then E0; If !F & De & Iz Then E0; If F Then E5;

40 d).- definir secuencia E3
Archivo ABEL-HDL d).- definir secuencia E3 F 1 De X Iz E0 E3 E1 E5 E4 E2 E6 E7 State E3: DD1=0; DD2=0; DI1=1; DI2=0; If !F & !De & !Iz Then E0; If !F & !De & Iz Then E4; If !F & De & !Iz Then E2; If !F & De & Iz Then E0; If F Then E5;

41 d).- definir secuencia E4
Archivo ABEL-HDL d).- definir secuencia E4 F 1 De X Iz E0 E3 E1 E5 E2 E4 E6 E7 State E4: DD1=0; DD2=0; DI1=1; DI2=1; If !F & !De & !Iz Then E0; If !F & !De & Iz Then E0; If !F & De & !Iz Then E2; If !F & De & Iz Then E0; If F Then E5;

42 d).- definir secuencia E5

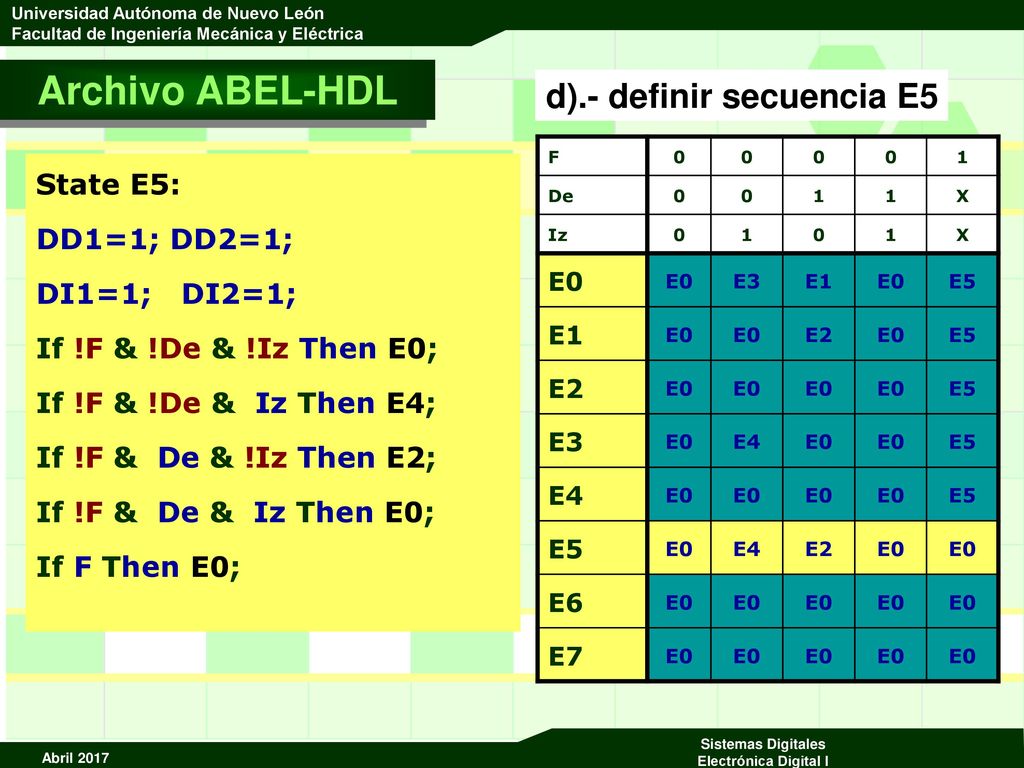

Archivo ABEL-HDL d).- definir secuencia E5 F 1 De X Iz E0 E3 E1 E5 E2 E4 E6 E7 State E5: DD1=1; DD2=1; DI1=1; DI2=1; If !F & !De & !Iz Then E0; If !F & !De & Iz Then E4; If !F & De & !Iz Then E2; If !F & De & Iz Then E0; If F Then E0;

43 d).- definir secuencia E6 y E7
Archivo ABEL-HDL d).- definir secuencia E6 y E7 F 1 De X Iz E0 E3 E1 E5 E2 E4 E6 E7 State E6: DD1=0; DD2=0; DI1=0; DI2=0; GOTO E0; State E7:

44 e).- Simulación Test_vectors ([CLK,De,Iz,F]->[DD1,DD2,DI1,DI2]) [.c.,0,0,0]->[.x.,.x.,.x.,.x.]; “E0 [.c.,0,0,1]->[.x.,.x.,.x.,.x.]; “E5 [.c.,0,0,1]->[.x.,.x.,.x.,.x.]; “E0 Prueba del Flash

45 e).- Simulación Prueba de direccional derecha
Test_vectors ([CLK,De,Iz,F]->[DD1,DD2,DI1,DI2]) [.c.,0,0,0]->[.x.,.x.,.x.,.x.]; “E0 [.c.,0,0,1]->[.x.,.x.,.x.,.x.]; “E5 [.c.,0,0,1]->[.x.,.x.,.x.,.x.]; “E0 [.c.,1,0,0]->[.x.,.x.,.x.,.x.]; “E1 [.c.,1,0,0]->[.x.,.x.,.x.,.x.]; “E2 [.c.,1,0,0]->[.x.,.x.,.x.,.x.]; “E0 e).- Simulación Prueba de direccional derecha

46 direccional Izquierda
Test_vectors ([CLK,De,Iz,F]->[DD1,DD2,DI1,DI2]) [.c.,0,0,0]->[.x.,.x.,.x.,.x.]; “E0 [.c.,0,0,1]->[.x.,.x.,.x.,.x.]; “E5 [.c.,0,0,1]->[.x.,.x.,.x.,.x.]; “E0 [.c.,1,0,0]->[.x.,.x.,.x.,.x.]; “E1 [.c.,1,0,0]->[.x.,.x.,.x.,.x.]; “E2 [.c.,1,0,0]->[.x.,.x.,.x.,.x.]; “E0 [.c.,0,1,0]->[.x.,.x.,.x.,.x.]; “E3 [.c.,0,1,0]->[.x.,.x.,.x.,.x.]; “E4 [.c.,0,1,0]->[.x.,.x.,.x.,.x.]; “E0 e).- Simulación Prueba de direccional Izquierda

47 e).- Simulación Test_vectors ([CLK,De,Iz,F]->[DD1,DD2,DI1,DI2])
[.c.,0,0,0]->[.x.,.x.,.x.,.x.]; “E0 [.c.,0,0,1]->[.x.,.x.,.x.,.x.]; “E5 [.c.,0,0,1]->[.x.,.x.,.x.,.x.]; “E0 [.c.,1,0,0]->[.x.,.x.,.x.,.x.]; “E1 [.c.,1,0,0]->[.x.,.x.,.x.,.x.]; “E2 [.c.,1,0,0]->[.x.,.x.,.x.,.x.]; “E0 [.c.,0,1,0]->[.x.,.x.,.x.,.x.]; “E3 [.c.,0,1,0]->[.x.,.x.,.x.,.x.]; “E4 [.c.,0,1,0]->[.x.,.x.,.x.,.x.]; “E0 END e).- Simulación

48 7.- Implementación

49 PROTEUS

50 Utilizando solo salidas registradas
Dd1 Dd2 Di1 Di2 E0 E2 1 E3 E4 E12 E15

51 Salidas Registradas EP Estado Siguiente F 1 De X Iz E0 E4 E2 E15 E12
1 De X Di2 Di1 Dd1 Dd2 Iz E0 E4 E2 E15 E12 E3

52 Sinc.clk=CLK; Sinc.ar=RST; MODULE direcQ “Reloj CLK,RST PIN 1,5;
" variables de Entrada De,Iz,F PIN 2,3,4; "Salidas Registradas FF’s DD2,DD1,DI1,DI2 PIN istype ‘reg'; DECLARATIONS Sinc=[DD2,DD1,DI1,DI2]; EQUATIONS Sinc.clk=CLK; Sinc.ar=RST;

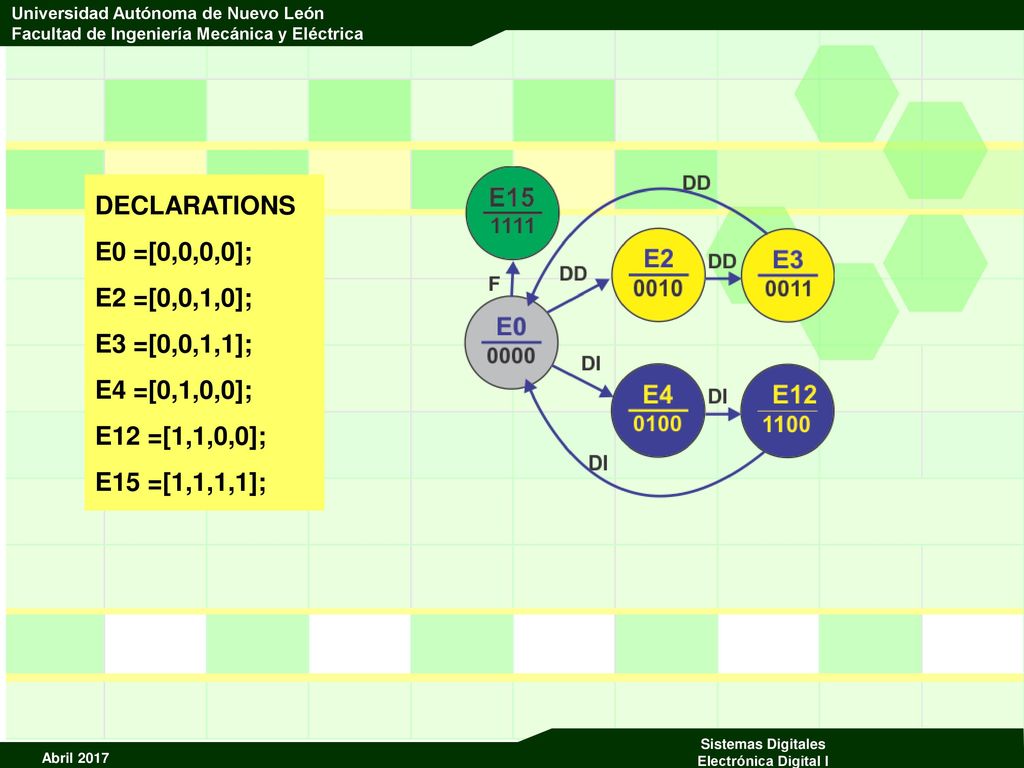

53 DECLARATIONS E0 =[0,0,0,0]; E2 =[0,0,1,0]; E3 =[0,0,1,1]; E4 =[0,1,0,0]; E12 =[1,1,0,0]; E15 =[1,1,1,1];

54 State_diagram Sinc State E0: If !F & !De & !Iz Then E0;
EP Estado Siguiente Salidas Registradas F 1 De X Di2 Di1 Dd1 Dd2 Iz E0 E4 E2 E15 E12 E3 State_diagram Sinc State E0: If !F & !De & !Iz Then E0; If !F & !De & Iz Then E4; If !F & De & !Iz Then E2; If !F & De & Iz Then E0; If F Then E15; State E2: If !F & !De & Iz Then E12; If !F & De & !Iz Then E3;

55 State E3: If !F & !De & !Iz Then E0; If !F & !De & Iz Then E12;
If F Then E15; State E4: If !F & De & !Iz Then E3; EP Estado Siguiente Salidas Registradas F 1 De X Di2 Di1 Dd1 Dd2 Iz E0 E4 E2 E15 E12 E3

56 State E12: If !F & !De & !Iz Then E0; If !F & !De & Iz Then E0;
If F Then E15; State E15: If !F & !De & Iz Then E4; If !F & De & Iz Then E; If F Then E0; EP Estado Siguiente Salidas Registradas F 1 De X Di2 Di1 Dd1 Dd2 Iz E0 E4 E2 E15 E12 E3

57

58 Metodología de Diseño Secuencial con el uso de HDL y su implementación en un PLD
1.- Especificar el sistema (Diagrama de transición) 2.- Determinar la cantidad de Flip Flops 3.- Asignar valores a los estados 4.- Diagrama de Bloque (entradas y salidas) 5.- Construir la tabla de estado siguiente 6.- Codificación en ABEL-HDL a) entradas y salidas b) Sincronización de los Flip Flops c) Asignación de valores a los estados d) definir la secuencia (state_diagram o Truth_table) e) Simulación 7.- Implementación
