BLOQUE TEMATICO 3 UNIDAD TEMATICA 11 LECCION 39 UNION A CIMENTACION

Presentación del tema: "BLOQUE TEMATICO 3 UNIDAD TEMATICA 11 LECCION 39 UNION A CIMENTACION"— Transcripción de la presentación:

1 BLOQUE TEMATICO 3 UNIDAD TEMATICA 11 LECCION 39 UNION A CIMENTACION
BLOQUE TEMATICO 3 UNIDAD TEMATICA 11 LECCION 39 UNION A CIMENTACION. BASAS DE SOPORTE

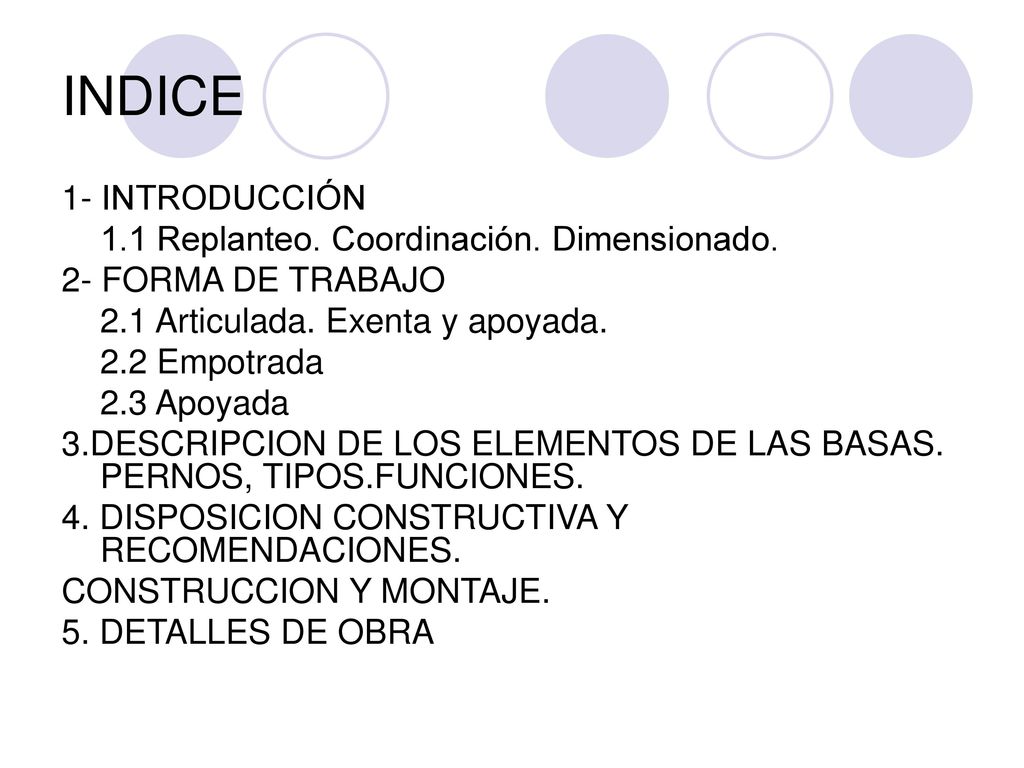

2 INDICE 1- INTRODUCCIÓN 1.1 Replanteo. Coordinación. Dimensionado.
2- FORMA DE TRABAJO 2.1 Articulada. Exenta y apoyada. 2.2 Empotrada 2.3 Apoyada 3.DESCRIPCION DE LOS ELEMENTOS DE LAS BASAS. PERNOS, TIPOS.FUNCIONES. 4. DISPOSICION CONSTRUCTIVA Y RECOMENDACIONES. CONSTRUCCION Y MONTAJE. 5. DETALLES DE OBRA

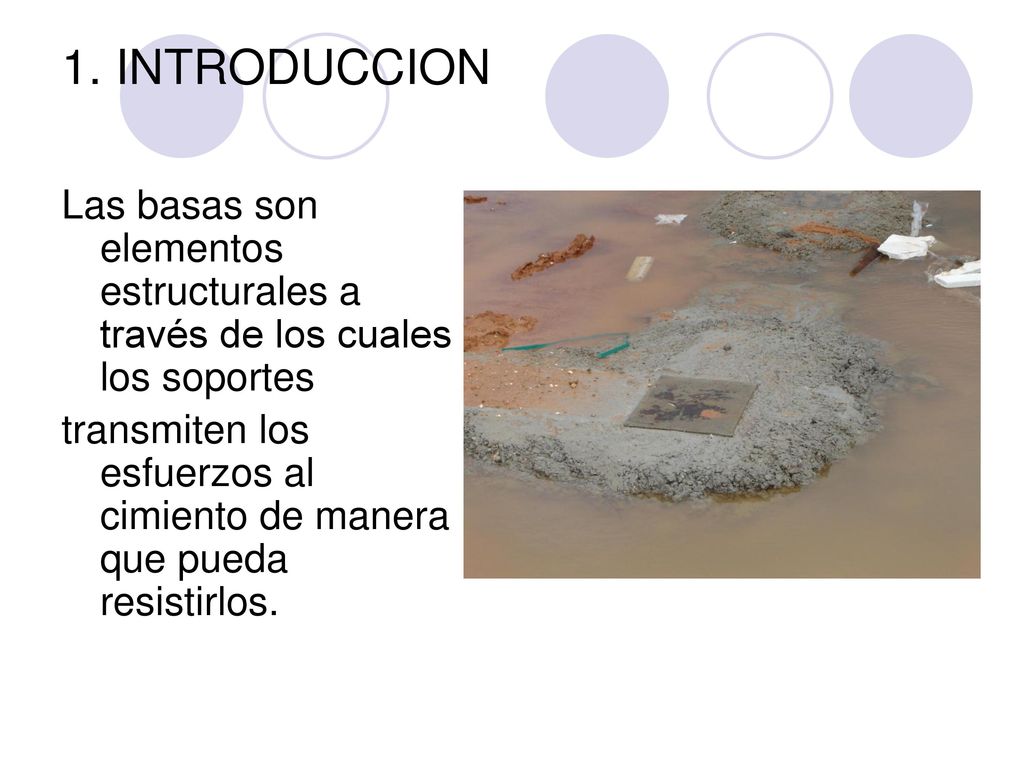

3 1. INTRODUCCION Las basas son elementos estructurales a través de los cuales los soportes transmiten los esfuerzos al cimiento de manera que pueda resistirlos.

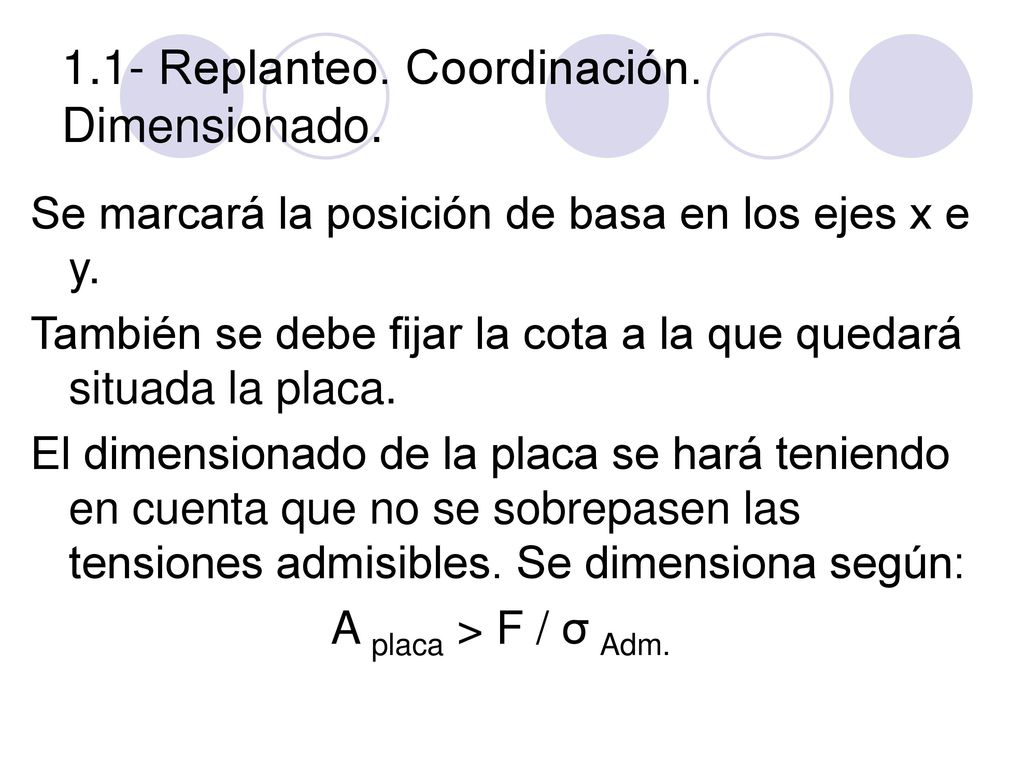

4 1.1- Replanteo. Coordinación. Dimensionado.
Se marcará la posición de basa en los ejes x e y. También se debe fijar la cota a la que quedará situada la placa. El dimensionado de la placa se hará teniendo en cuenta que no se sobrepasen las tensiones admisibles. Se dimensiona según: A placa > F / σ Adm.

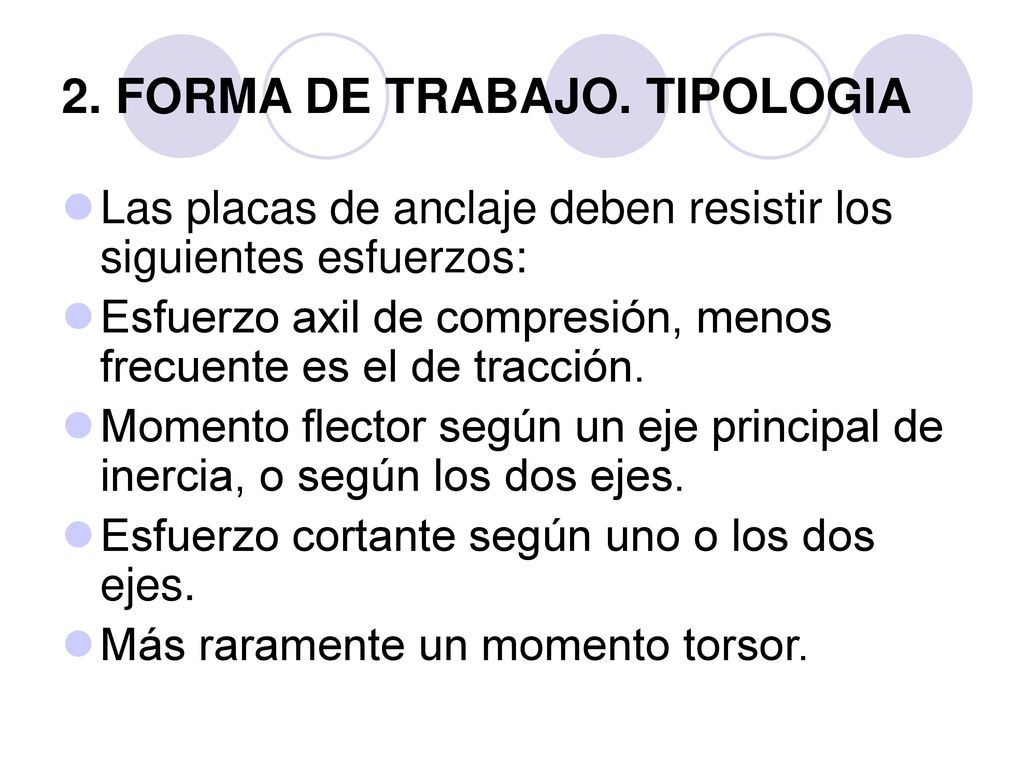

5 2. FORMA DE TRABAJO. TIPOLOGIA
Las placas de anclaje deben resistir los siguientes esfuerzos: Esfuerzo axil de compresión, menos frecuente es el de tracción. Momento flector según un eje principal de inercia, o según los dos ejes. Esfuerzo cortante según uno o los dos ejes. Más raramente un momento torsor.

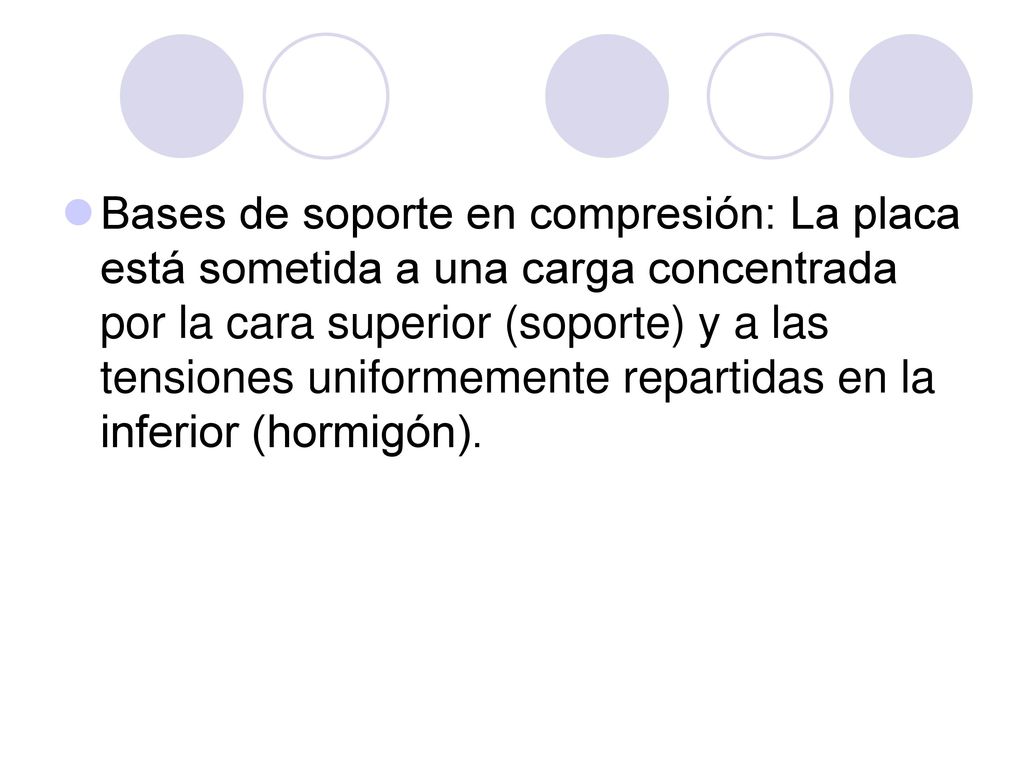

6 Bases de soporte en compresión: La placa está sometida a una carga concentrada por la cara superior (soporte) y a las tensiones uniformemente repartidas en la inferior (hormigón).

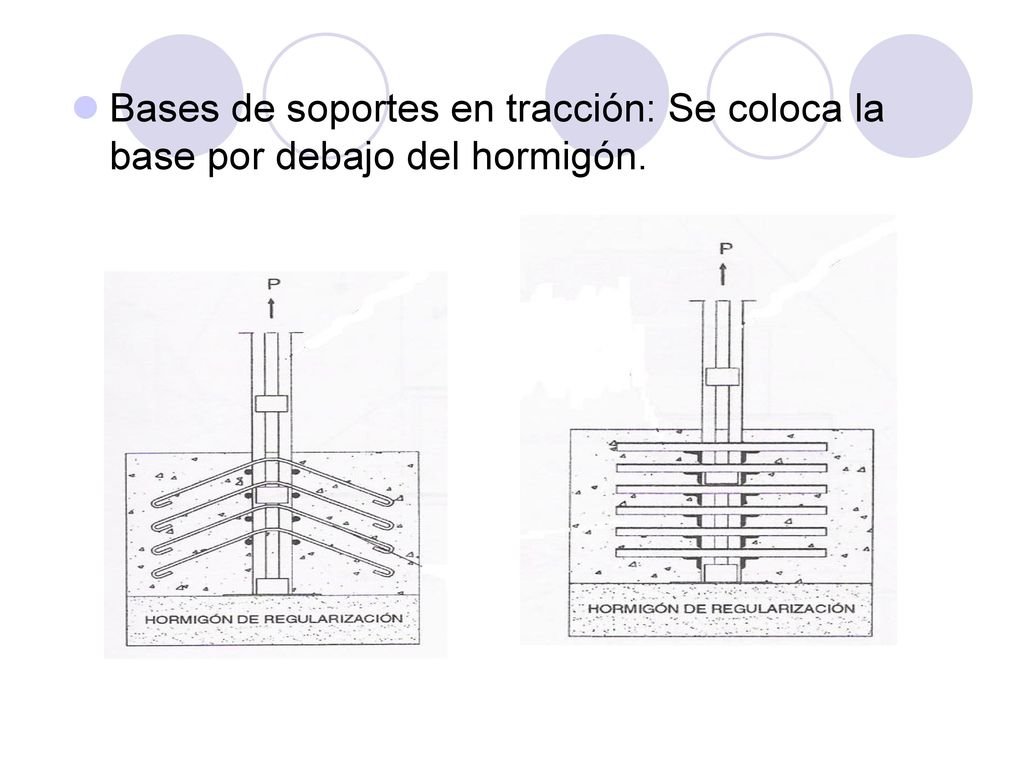

7 Bases de soportes en tracción: Se coloca la base por debajo del hormigón.

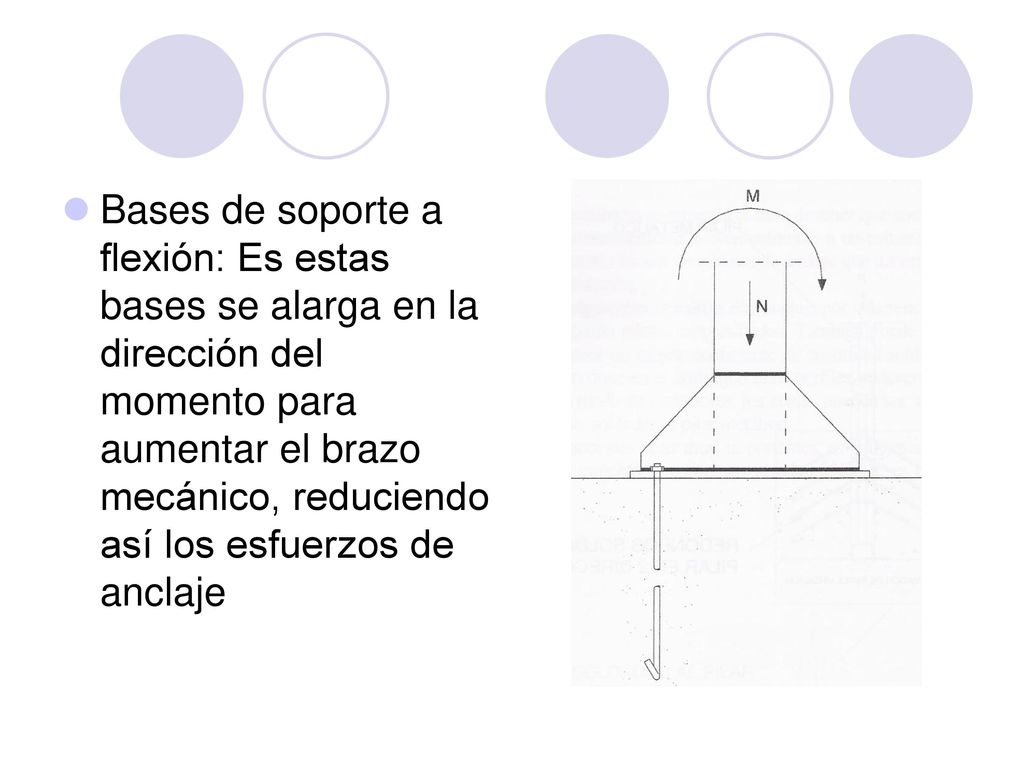

8 Bases de soporte a flexión: Es estas bases se alarga en la dirección del momento para aumentar el brazo mecánico, reduciendo así los esfuerzos de anclaje

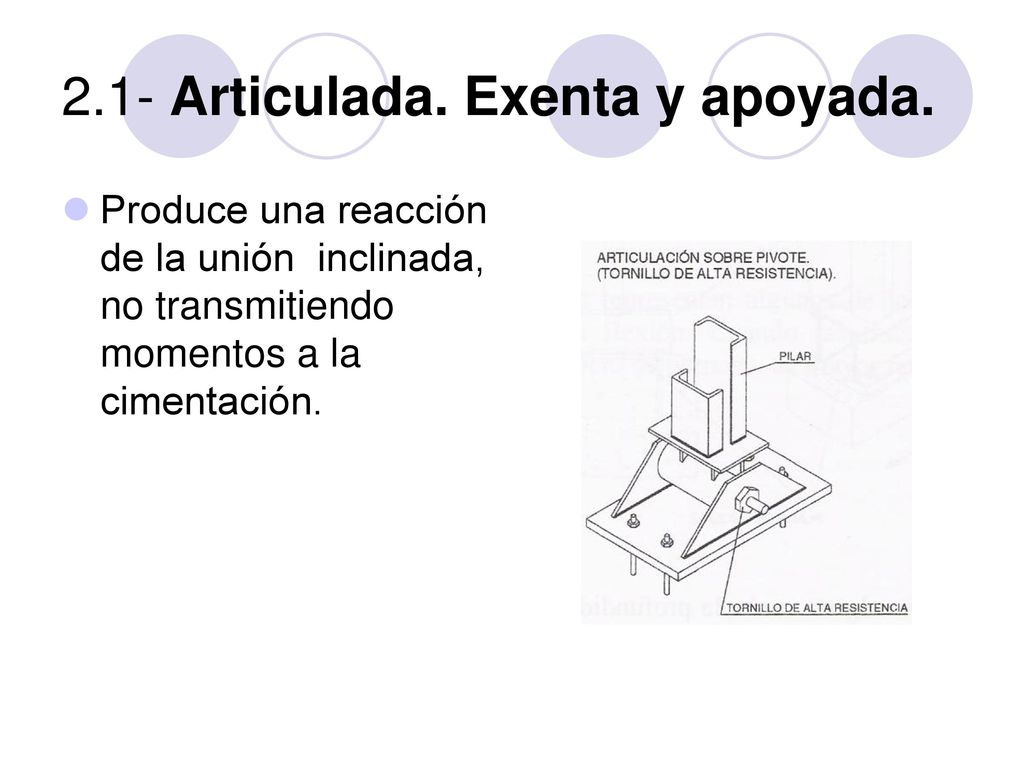

9 2.1- Articulada. Exenta y apoyada.
Produce una reacción de la unión inclinada, no transmitiendo momentos a la cimentación.

10 2.2- Empotrada. La unión crea momentos que hacen que el giro sea igual a cero.

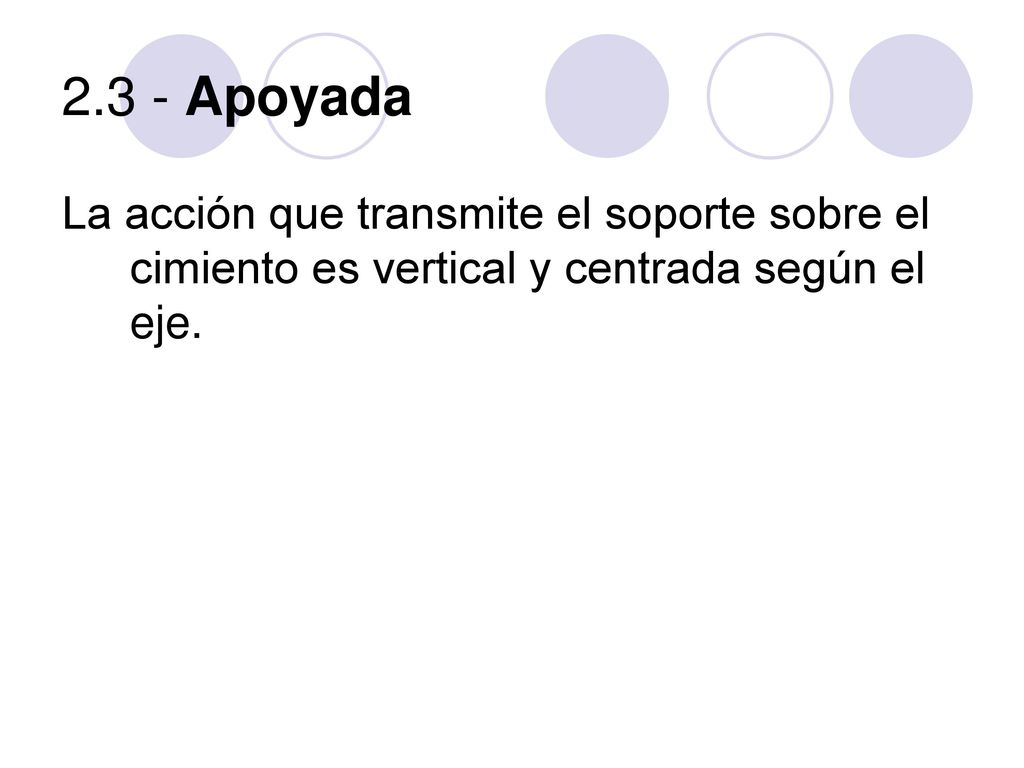

11 2.3 - Apoyada La acción que transmite el soporte sobre el cimiento es vertical y centrada según el eje.

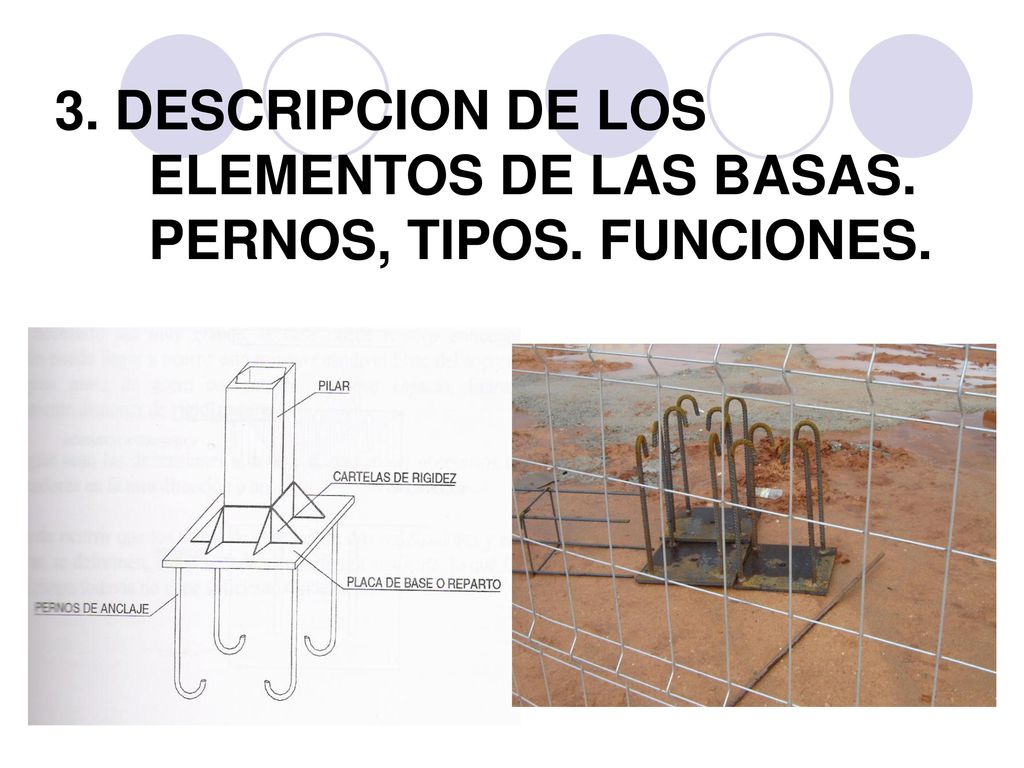

12 3. DESCRIPCION DE LOS ELEMENTOS DE LAS BASAS. PERNOS, TIPOS. FUNCIONES.

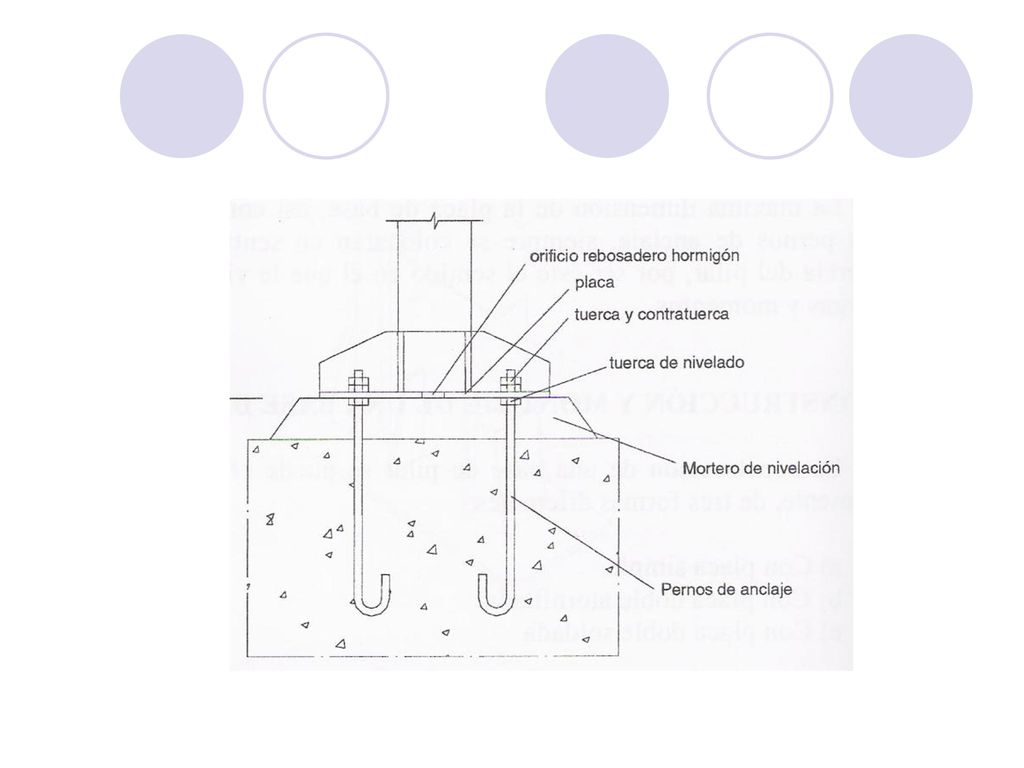

13

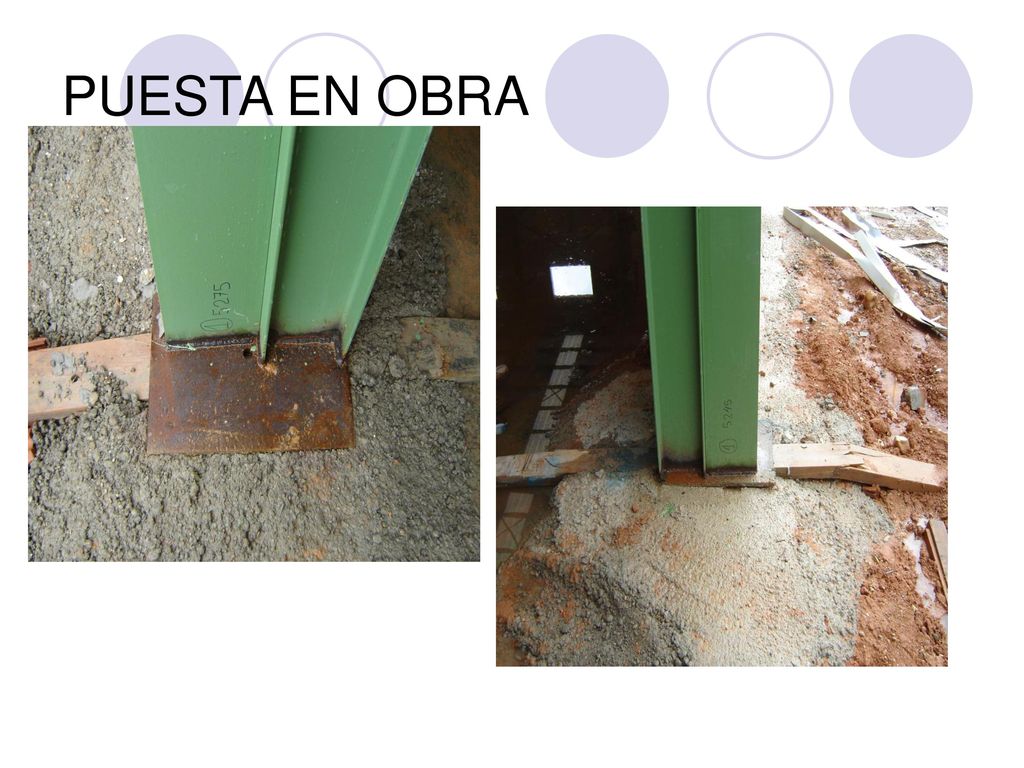

14 PUESTA EN OBRA

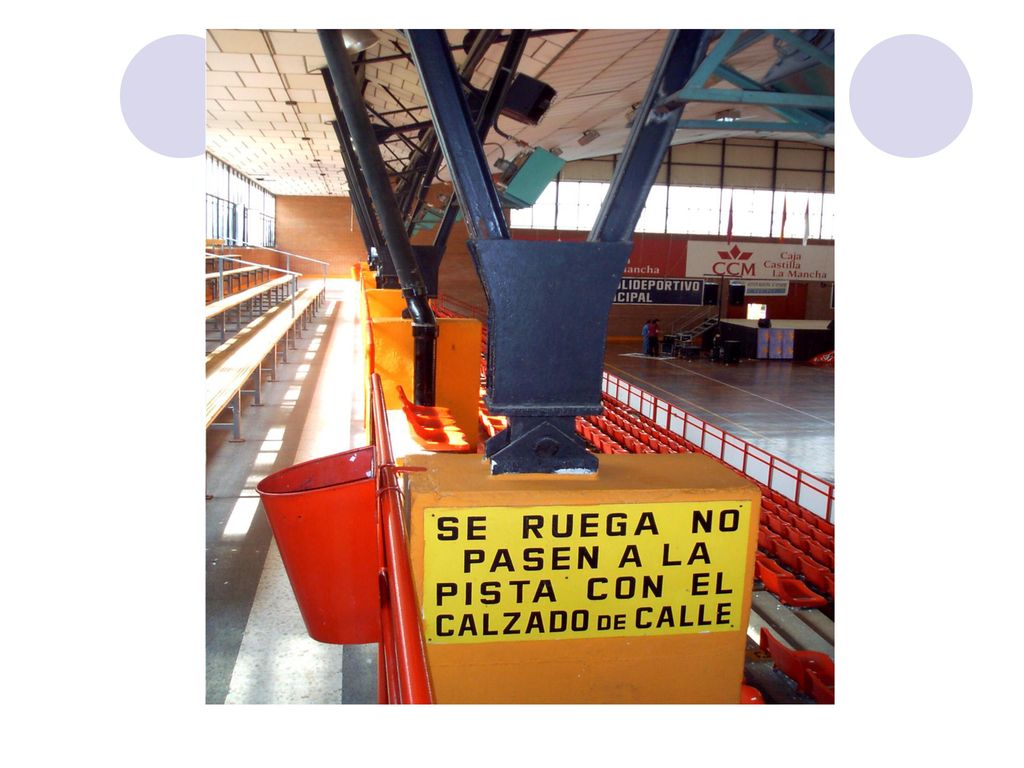

15

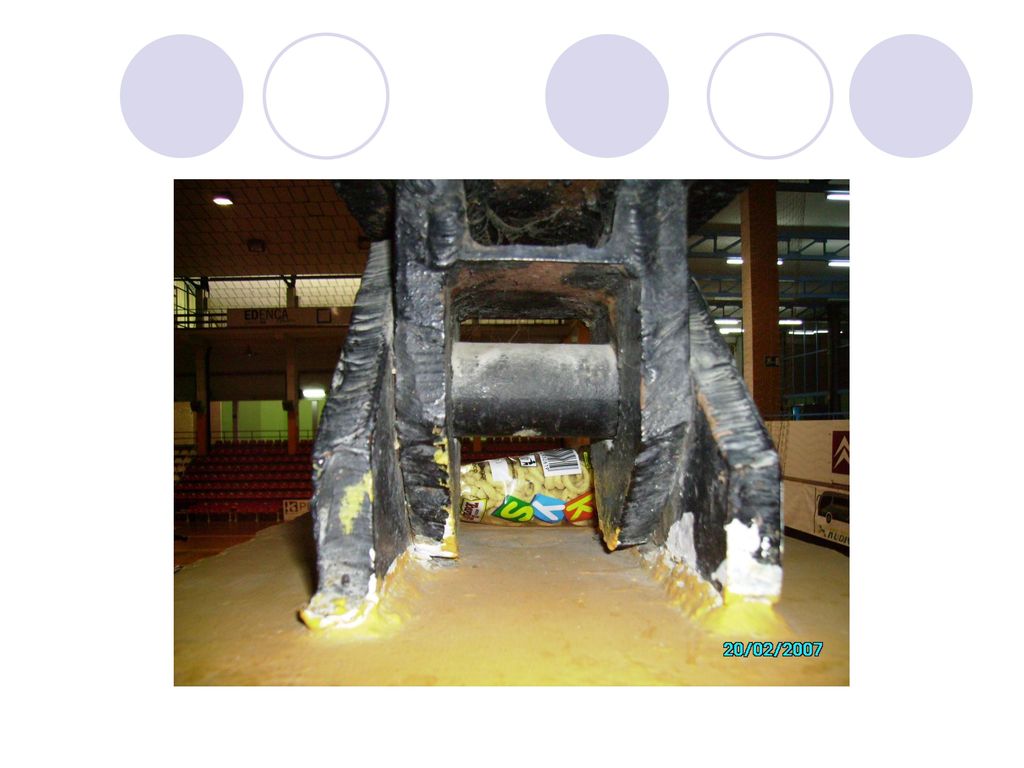

16

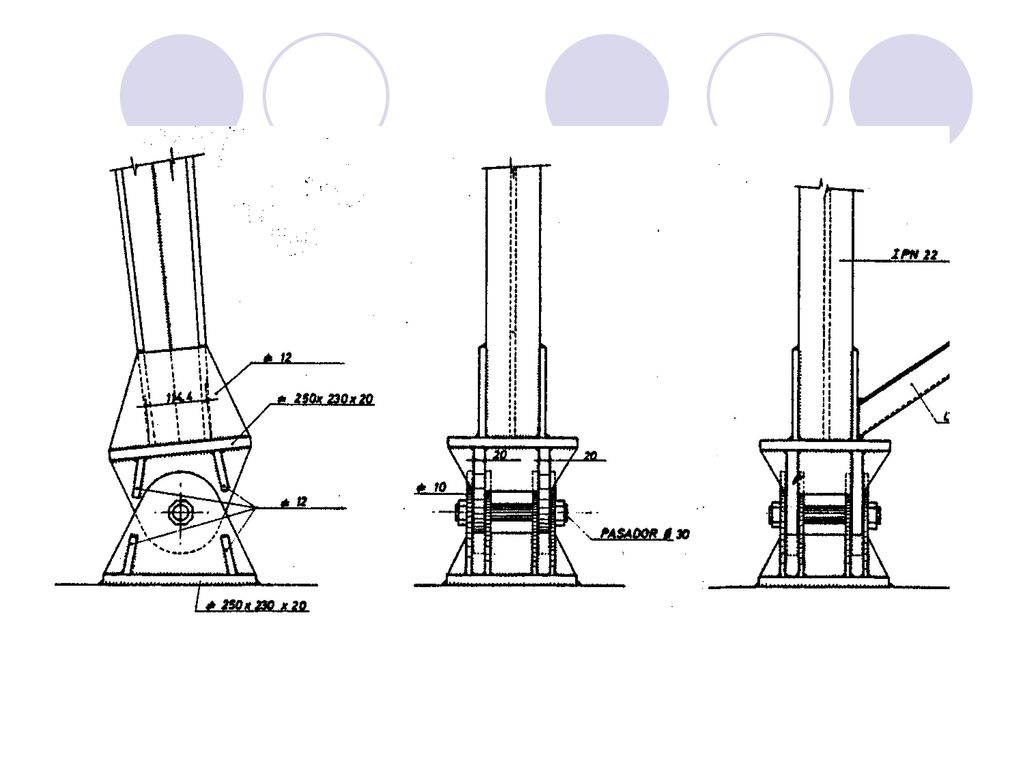

17

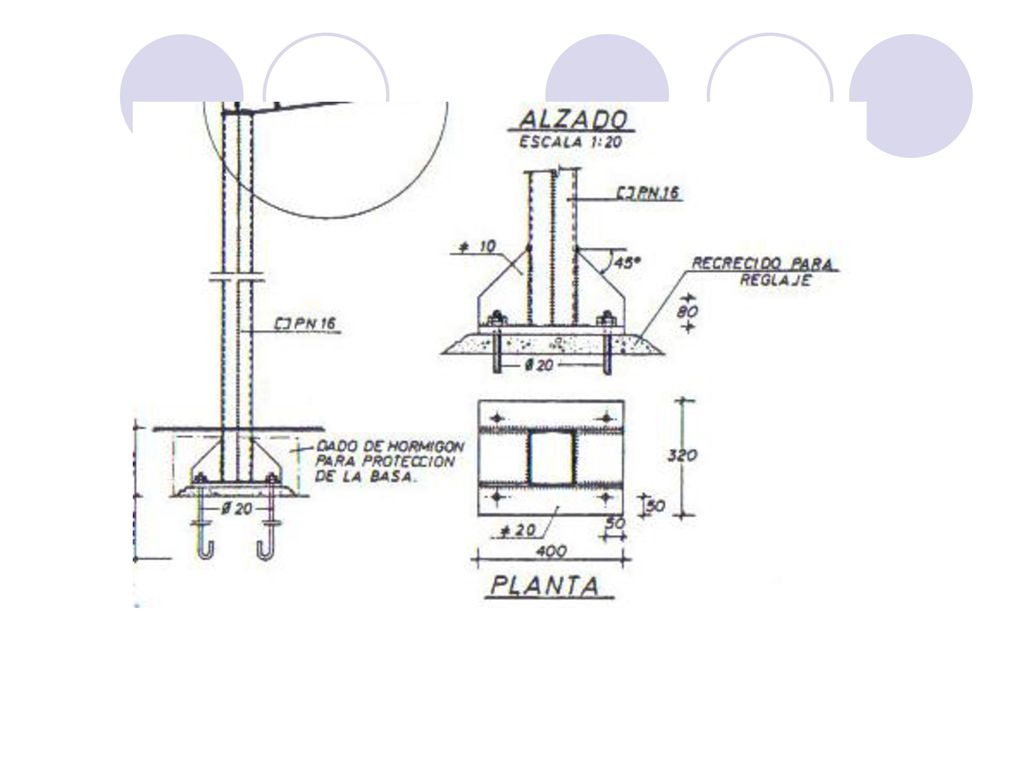

18
