1 CALCULO DE ESTRUCTURAS y CONSTRUCCIÓN
presentacion.ppt CALCULO DE ESTRUCTURAS y CONSTRUCCIÓN Jesús Moisés Castro Iglesias E.U.E.T.I.F – Pontevedra 2008 1

2 Alguien podría pensar que un paraguas es una estructura

3

4 China

5 Cálculo de Fuerzas = P P = 3000 Kg = 30 KN P = FAB + FBC FBC P FAB
1,5 m 2,0 m 2,5 m P = FAB + FBC P FBC FAB P 3 = FAB 4 5 FBC 1 Kg = 10 N = 0,98 Kp P = 3000 Kg = 30 KN FAB = 4000 Kg = 40 KN FBC = 5000 Kg = 50 KN FBC = 5000 Resiste si: Material es O.K. Sección es O.K. Construcción O.K.

6 Cálculo de Fuerzas HB HD P RB RD RD = RB = 1500 Kg P HD = HB = 2661 Kg
P = 3000 Kg = 30 KN P A C D 6 m 9 m 8 m B RD RB HD HB NBA P = FAB + FAD 1 Kg ~ 10 N = 0,98 Kp P = 3000 Kg = 30 KN FAB = Kg = 30.5 KN FBC ~ 0000 Kg = 00 KN P FAD FAB RD = RB = 1500 Kg HD = HB = 2661 Kg

7

8 Iniciación a la Resistencia de los Materiales
Texto de referencia: TENSIONES Y DEFORMACIONES EN MATERIALES ELÁSTICOS de J.A.G. Taboada

9 PARTE 1 : Resistencia de Materiales
Objeto: COMPENDIO DE LOS CONOCIMIENTOS BASICOS DE ELASTICIDAD Y DE RESISTENCIA DE MATERIALES.

10 CAPITULO I : GENERALIDADES Y DEFINICIONES.

11 Lección 1 : 1.1 Introducción . Objeto y Utilidad de la Resistencia de Materiales. 1.2 Introducción a la elasticidad . Sólido Rígido. Sólido Elástico. 1.3 Equilibrio Estático. Equilibrio Elástico. 1.4 Definición de Prisma mecánico. 1.5 Solicitaciones en la sección de un prisma mecánico. 1.6 Tensión. Componentes intrínsecas de la tensión.

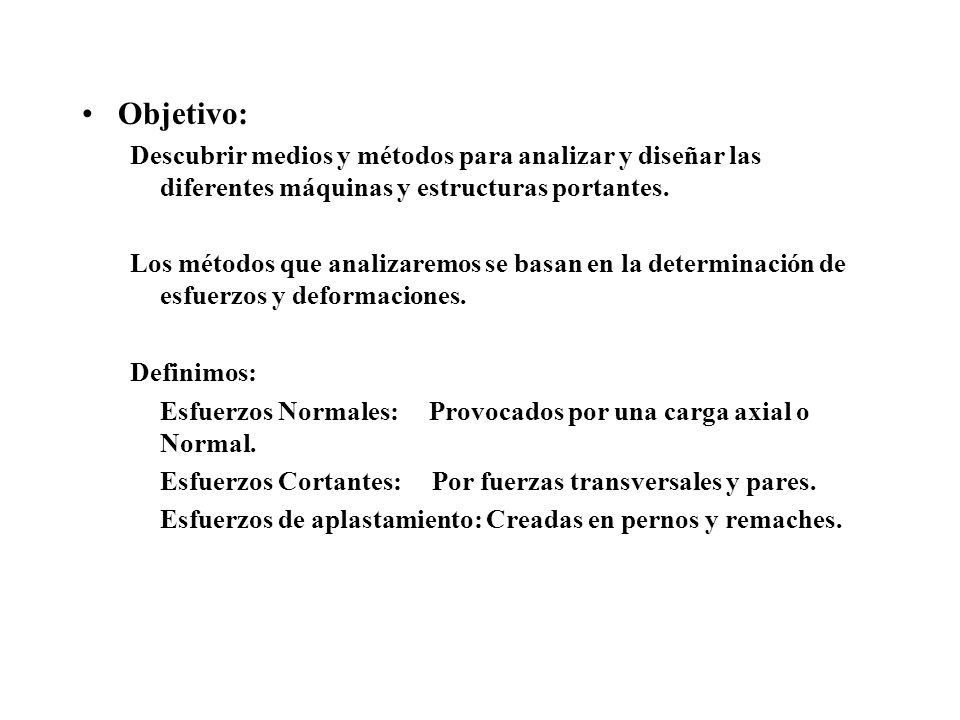

12 Objetivo: Descubrir medios y métodos para analizar y diseñar las diferentes máquinas y estructuras portantes. Los métodos que analizaremos se basan en la determinación de esfuerzos y deformaciones. Definimos: Esfuerzos Normales: Provocados por una carga axial o Normal. Esfuerzos Cortantes: Por fuerzas transversales y pares. Esfuerzos de aplastamiento: Creadas en pernos y remaches.

13 Definiciones Básicas c.g.s. dyn.cm kp.m N.m dyn/cm2 kp/m2 N/ m2 = P
Se define Esfuerzo o Tensión a la fuerza por unidad de superficie referida en la que se distribuye la fuerza. s = F/S Signos (+) Tracción o alargamiento, (-) Compresión. Unidades Sistema Internacional: Fuerza: Newton, Superficie: m2 , Tensión: Pascal = N/m2 , KPa, MPa, GPa Magnitud\Sistema c.g.s. Técnico S.I. Momento dyn.cm kp.m N.m 1kg.m = 1 9,8 Tensión dyn/cm2 kp/m2 N/ m2 = P 1kg/cm2 = 98,1.104 104 9, P

14 1.2 .- Introducción a la elasticidad.
Sólido Rígido . Sólido elástico

15 Sólido Rígido <==> Sólido Deformable
En Física y Mecánica el SÓLIDO es INDEFORMABLE. Los sólidos son deformables en mayor o menor medida. Para grandes movimientos y fuerzas relativamente pequeñas los cuerpos se pueden considerar indeformables, es por eso que así se consideran en Cinemática y Dinámica, ya que las deformaciones provocadas son despreciables respecto al movimiento a que están sometidos. Las deformaciones elásticas no afectan al resultado Cinemático de los sistemas.

16 Sólido Rígido <==> Sólido Deformable
Un ejemplo de la diferencia puede ser : Hecho : Un coche choca con otro por detrás desplazándolo. En Mecánica estudiaría el desplazamiento en función del ángulo a que ha sucedido, la transmisión de la energía cinética, la inercia transmitida a los pasajeros, el esfuerzo ejercido por el cinturón de seguridad, ... En Resistencia se estudia la deformación producida en el choque, como puede aminorarse el impacto sobre los pasajeros, que material se emplearía para que amortiguase más, que piezas se emplearían para que repercutiese en la menor parte del coche, .....

17 Sólido Rígido <==> Sólido Deformable
En Física permanece estable Los Vectores se consideran deslizantes.

18 Sólido Rígido <==> Sólido Deformable
En Elasticidad permanece estable pero se deforma Los Vectores se consideran fijos: Dependen del punto de aplicación

19 Definición de la Resistencia de Materiales
La ciencia que estudia la capacidad mecánica doble de los materiales frente a tensiones y frente a deformaciones, así como la forma y dimensiones que deben tener los elementos resistentes para soportar unas determinadas cargas (acciones exteriores) sin que sus tensiones internas sobrepasen a las máximas admisibles del material, por un lado, ni las deformaciones superen a las fijadas por las Normas o el buen uso, por otro.

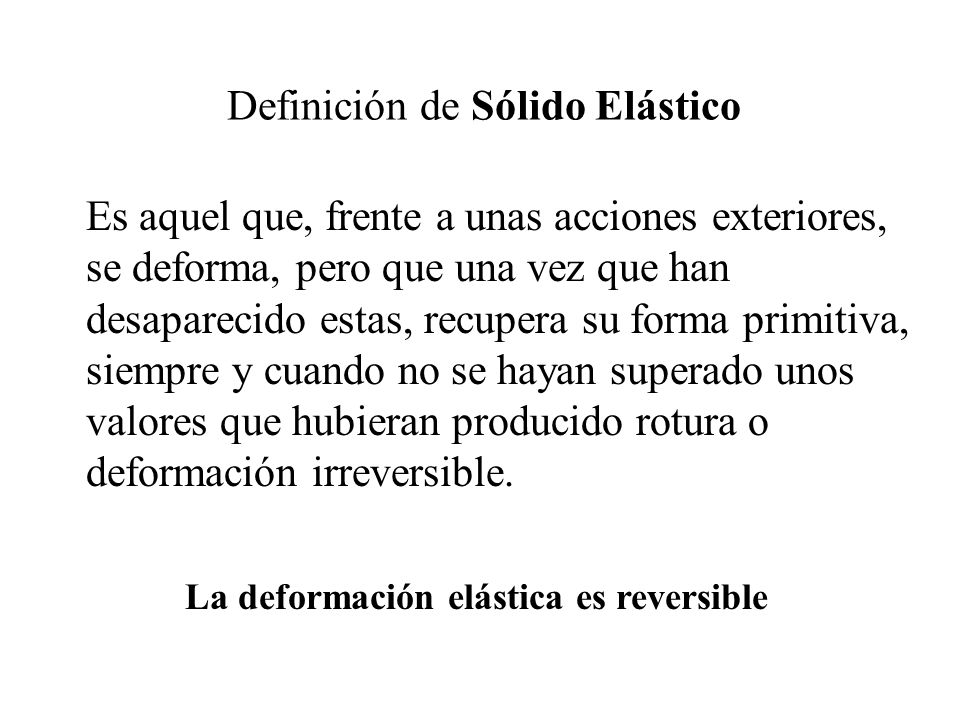

20 Definición de Sólido Elástico
Es aquel que, frente a unas acciones exteriores, se deforma, pero que una vez que han desaparecido estas, recupera su forma primitiva, siempre y cuando no se hayan superado unos valores que hubieran producido rotura o deformación irreversible. La deformación elástica es reversible

21 Definimos Elasticidad como la propiedad que tienen los sólidos de
dejarse deformar ante la presencia de acciones (fuerzas o pares ) exteriores y recuperar sus formas primitivas al desaparecer la acción exterior. Se llama deformación elástica la que recupera totalmente su forma original Se llama deformación plástica la que parte de ella es permanente

22 Relaciones de Magnitudes físicas reales
Acciones (F, M) Deformaciones ,  Alargamientos unitarios ,  Tensiones , 

23 Características del Sólido Elástico
Homogéneo Continuo Isótropo Modelos

24 1.3 Equilibrio Estático - Equilibrio Elástico
S F = 0 S Fx = 0 S Fy = 0 S Fz = 0 S M = 0 S Mx = 0 S My = 0 S Mz = 0 Equilibrio Elástico: S F = 0 S M = 0 + Equilibrio Interno: Cada una de las secciones sea capaz de soportar los esfuerzos internos

25 1.4.-Prisma mecánico. Es el volumen generado por una superficie plana (superficie generatriz) al desplazarse ésta, de modo que la línea descrita por su centro de gravedad (llamada línea media) sea en todo momento normal a la superficie.

26 1.5.- Solicitaciones sobre un prisma mecánico.
Solicitación Esfuerzo Normal Esfuerzo Cortante Momento Flector Momento Torsor Efecto Alargamiento Deslizamiento Giro de Flexión Giro de Torsión d g F q N V Mf Mt

27 1.5.- Solicitaciones en un sistema equilibrado.
P2 P1 x z y Mx My Mz Fx Fy F Fz

28 1.6.- Componentes Intrínsecas de la Tensión.
dF dS dS x z y dFt dF dFN s n = dFN dS t = dFt dS

29 1.6.- Componentes Intrínsecas de la Tensión.
dF = dFn + dFt s = dF dS Tensión : Fuerza / Superficie Tensión Normal s n = dFN dS Tensión Cortante t = dFt dS => s = s n + t s2 = s n2 + t 2

30 Conclusiones Prisma mecánico
Objetivo de la Asignatura: Descubrir medios y métodos para analizar y diseñar las diferentes máquinas y estructuras portantes. Los métodos que analizaremos se basan en la determinación de esfuerzos y deformaciones. La ciencia que estudia la capacidad mecánica doble de los materiales frente a tensiones y frente a deformaciones, así como la forma y dimensiones que deben tener los elementos resistentes para soportar unas determinadas cargas (acciones exteriores) sin que sus tensiones internas sobrepasen a las máximas admisibles del material, por un lado, ni las deformaciones superen a las fijadas por las Normas o el buen uso, por otro. Los sólidos son deformables en mayor o menor medida. Las deformaciones elásticas no afectan al resultado Cinemático de los sistemas. La deformación elástica es reversible Los Vectores se consideran fijos:Dependen del punto de aplicación Equilibrio Elástico = Equilibrio Estático + Equilibrio Interno Modelos: Homogéneos Continuos Isótropos Prisma mecánico
