1 M.C. Guillermo Crespo Pichardo
Agm620 – Instrumental meteorologico Anterior Presentación (Insolación parte 2) Insolación Parte 3 M.C. Guillermo Crespo Pichardo

2 Agm620 – Instrumental meteorologico

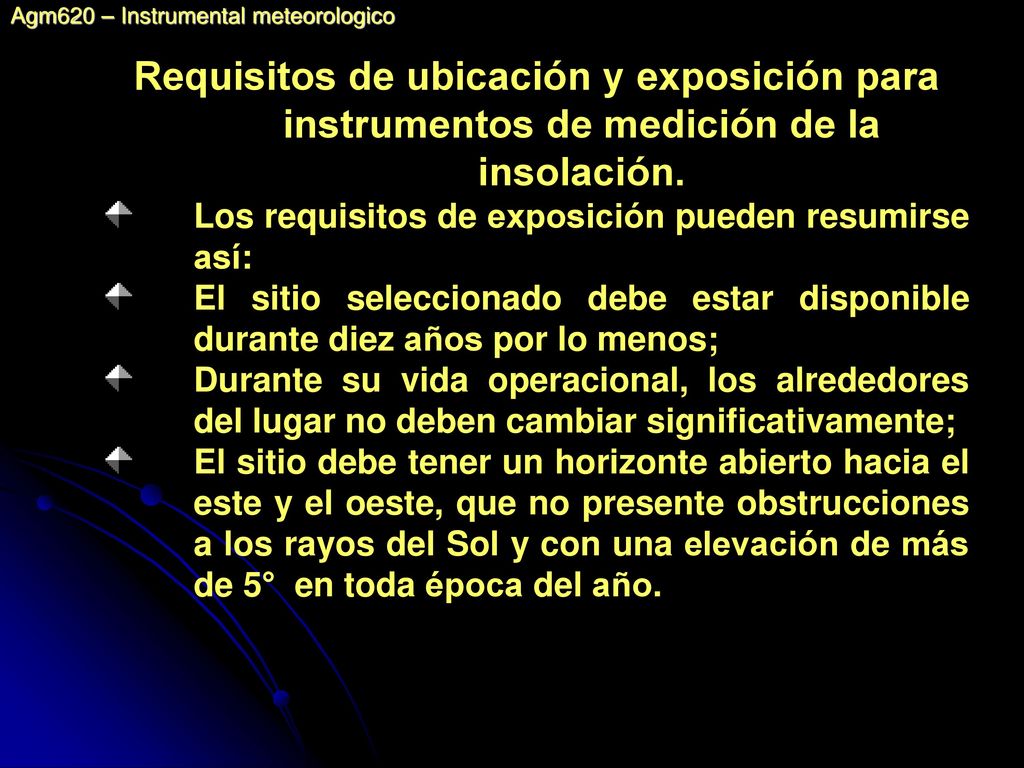

Requisitos de ubicación y exposición para instrumentos de medición de la insolación. Los requisitos de exposición pueden resumirse así: El sitio seleccionado debe estar disponible durante diez años por lo menos; Durante su vida operacional, los alrededores del lugar no deben cambiar significativamente; El sitio debe tener un horizonte abierto hacia el este y el oeste, que no presente obstrucciones a los rayos del Sol y con una elevación de más de 5° en toda época del año.

3 Concentricidades alteradas de la esfera de cristal y del tazón;
Agm620 – Instrumental meteorologico Los registros de insolación pueden verse afectados adversamente por los siguientes factores: Concentricidades alteradas de la esfera de cristal y del tazón; Errores sobre la latitud y los meridianos, y de nivelación durante el ajuste del instrumento; Defectos o suciedad en la esfera de cristal; Efectos ambientales sobre el instrumento

4 Quemadura o trazo obtenido un 13 de julio (faja de verano).
Agm620 – Instrumental meteorologico Quemadura o trazo obtenido un 13 de julio (faja de verano). 2) El trazo es paralelo a las marcas en cruz. 3) Si la figura fuera de tamaño natural, el trazo estaría 10 mm por debajo de la marca en cruz. 4) La insolación ha sido continua desde la salida hasta la puesta del Sol; luego, la longitud del trazo anterior a la "marca del mediodía" es igual a la longitud del trazo después de dicha marca.

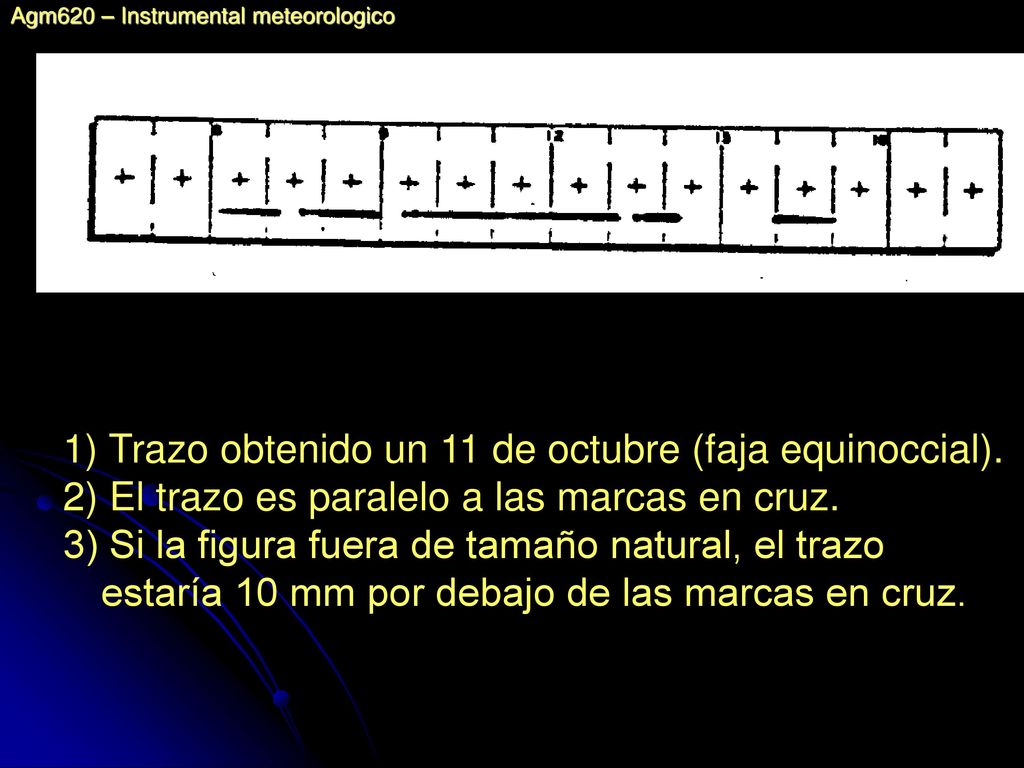

5 1) Trazo obtenido un 11 de octubre (faja equinoccial).
Agm620 – Instrumental meteorologico 1) Trazo obtenido un 11 de octubre (faja equinoccial). 2) El trazo es paralelo a las marcas en cruz. 3) Si la figura fuera de tamaño natural, el trazo estaría 10 mm por debajo de las marcas en cruz.

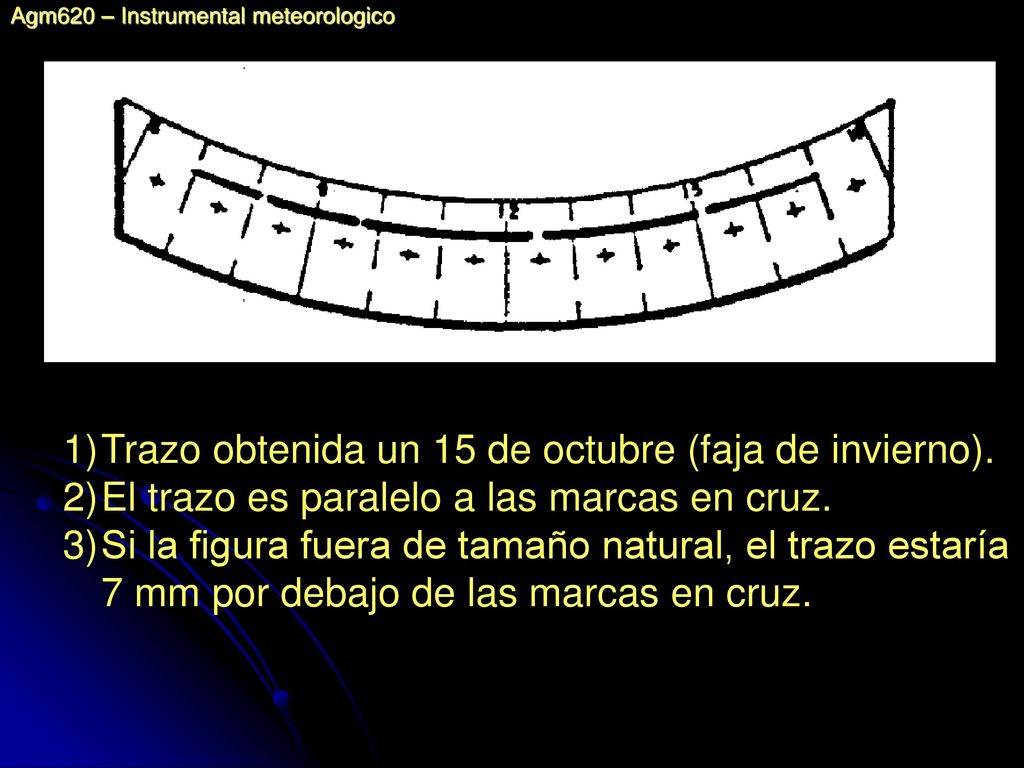

6 Trazo obtenida un 15 de octubre (faja de invierno).
Agm620 – Instrumental meteorologico Trazo obtenida un 15 de octubre (faja de invierno). El trazo es paralelo a las marcas en cruz. Si la figura fuera de tamaño natural, el trazo estaría 7 mm por debajo de las marcas en cruz.

7 Agm620 – Instrumental meteorologico

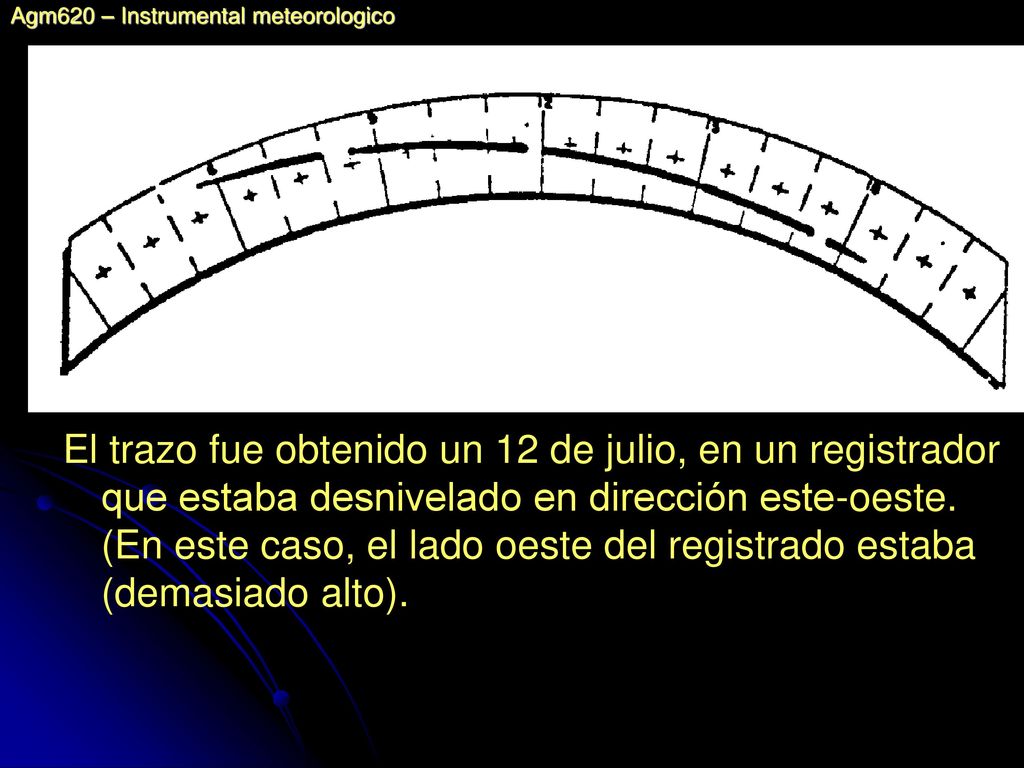

El trazo fue obtenido un 12 de julio, en un registrador que estaba desnivelado en dirección este-oeste. (En este caso, el lado oeste del registrado estaba (demasiado alto).

8 Agm620 – Instrumental meteorologico

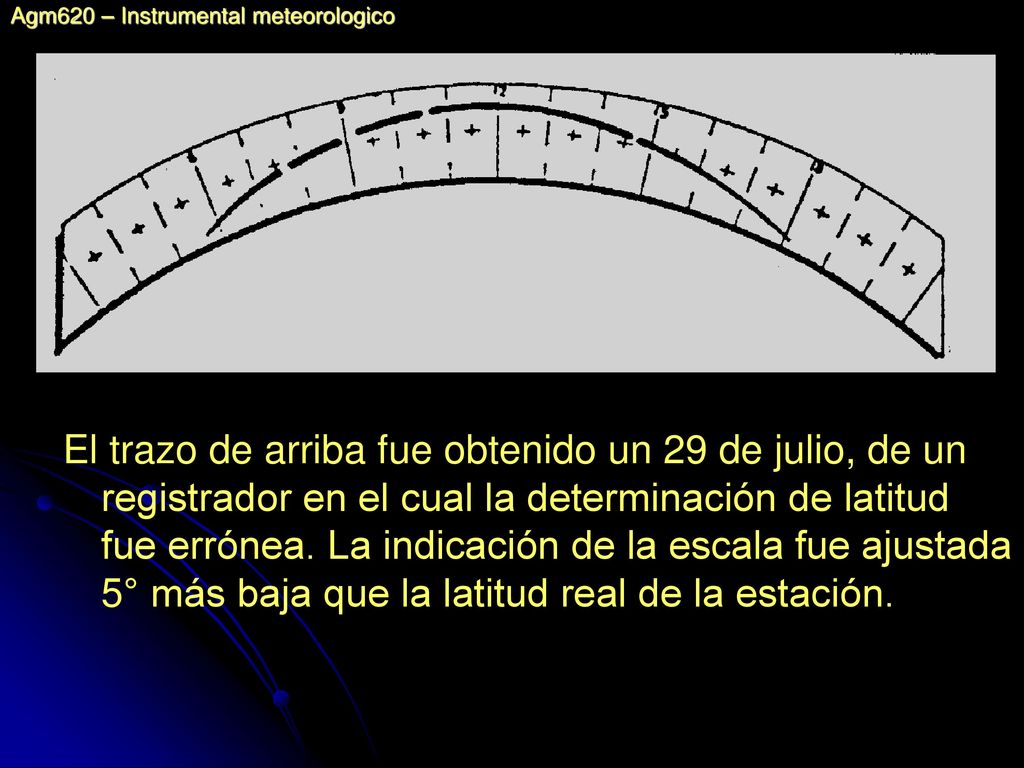

El trazo de arriba fue obtenido un 29 de julio, de un registrador en el cual la determinación de latitud fue errónea. La indicación de la escala fue ajustada 5° más baja que la latitud real de la estación.

9 Agm620 – Instrumental meteorologico

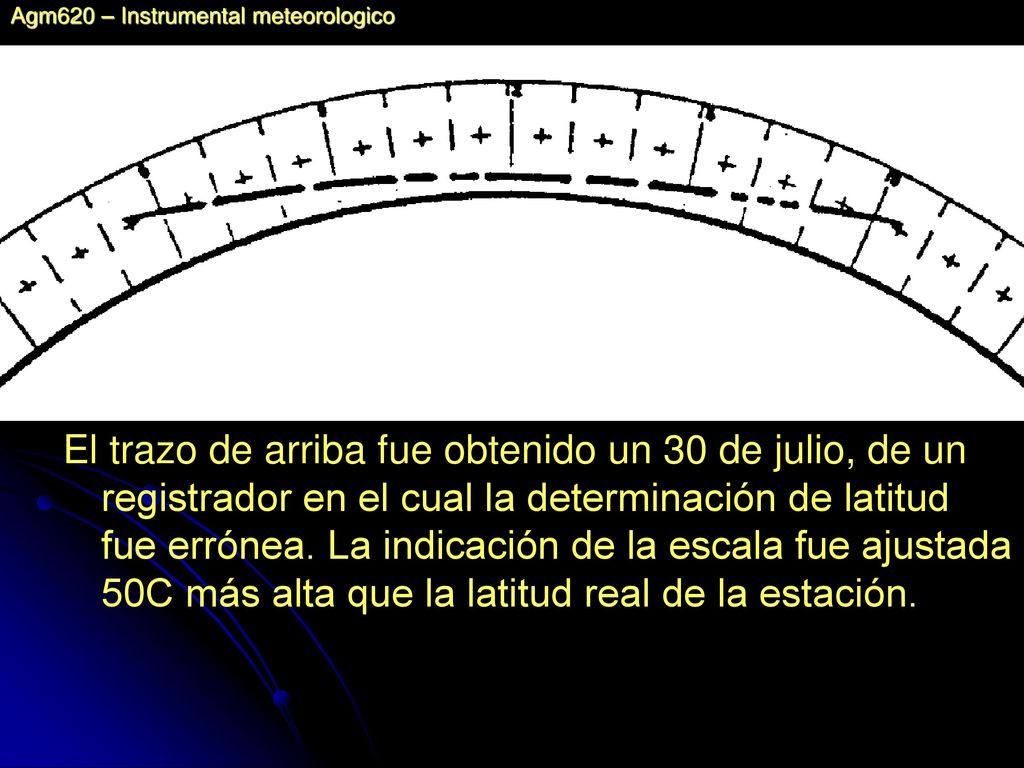

El trazo de arriba fue obtenido un 30 de julio, de un registrador en el cual la determinación de latitud fue errónea. La indicación de la escala fue ajustada 50C más alta que la latitud real de la estación.

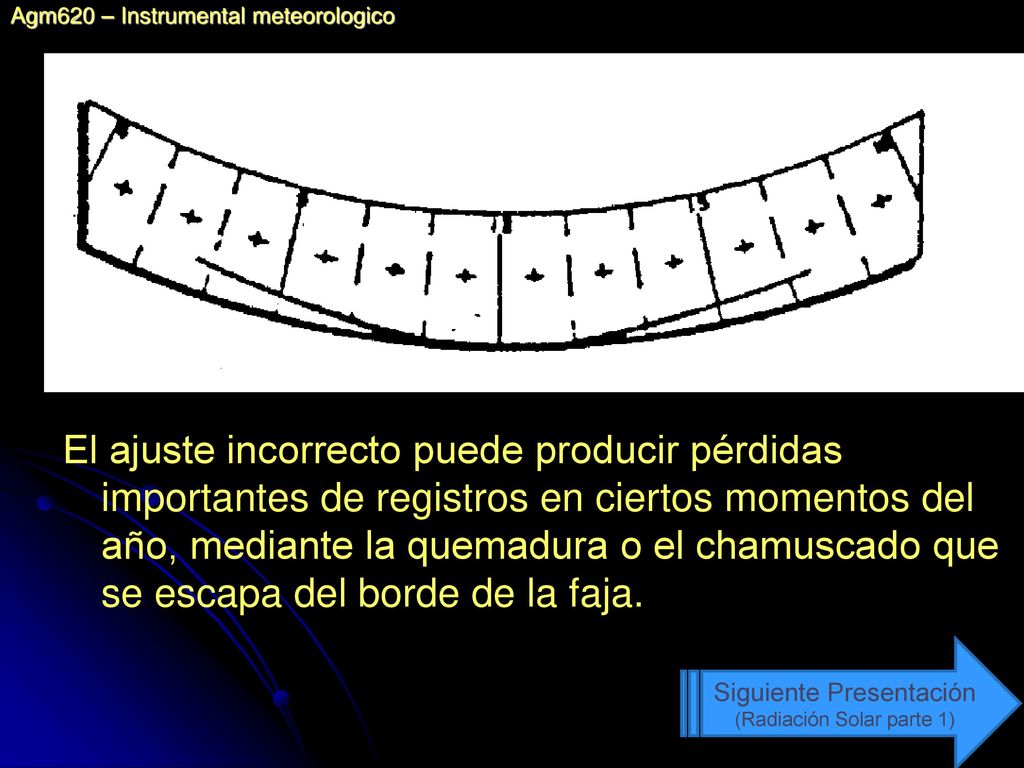

10 Agm620 – Instrumental meteorologico
El ajuste incorrecto puede producir pérdidas importantes de registros en cier­tos momentos del año, mediante la quemadura o el chamuscado que se escapa del borde de la faja. Siguiente Presentación (Radiación Solar parte 1)
