1 DEPARTAMENTO DE CIENCIAS DE LA TIERRA Y LA CONSTRUCCIÓN
CARRERA DE INGENIERÍA CIVIL “ELABORACIÓN DE UNA METODOLOGÍA PARA LA CONSTRUCCIÓN DE UN PUENTE PEATONAL EN CAÑA GUADÚA, COMO RESULTADO DEL ANÁLISIS DE UNA APLICACIÓN PRÁCTICA” Francisco Andrés Tenorio Tacuri Director: Dr. Pablo Caiza Codirector: Ing. Estuardo Peñaherrera Junio, 2015.

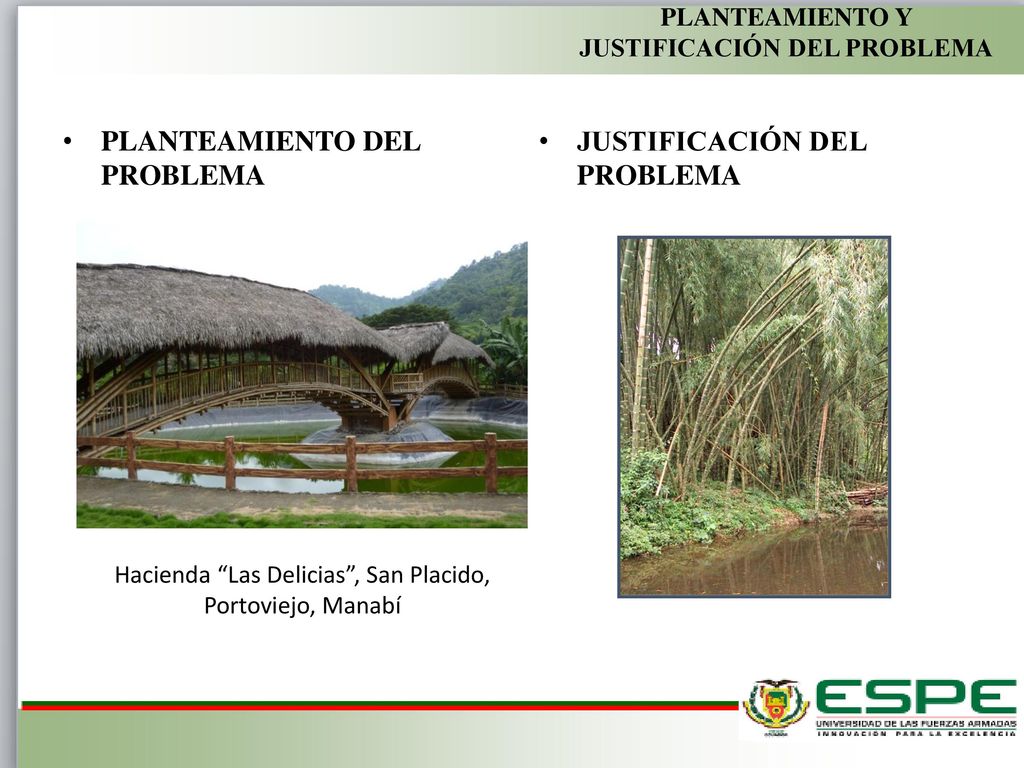

2 PLANTEAMIENTO Y JUSTIFICACIÓN DEL PROBLEMA
PLANTEAMIENTO DEL PROBLEMA JUSTIFICACIÓN DEL PROBLEMA Hacienda “Las Delicias”, San Placido, Portoviejo, Manabí

3 OBJETIVOS ELABORAR DE UNA METODOLOGÍA PARA LA CONSTRUCCIÓN DE UN PUENTE PEATONAL EN CAÑA GUADÚA, COMO RESULTADO DEL ANÁLISIS DE UNA APLICACIÓN PRÁCTICA Detallar generalidades Ensayos experimentales Modelo analítico Análisis de resultados Metodología de construcción

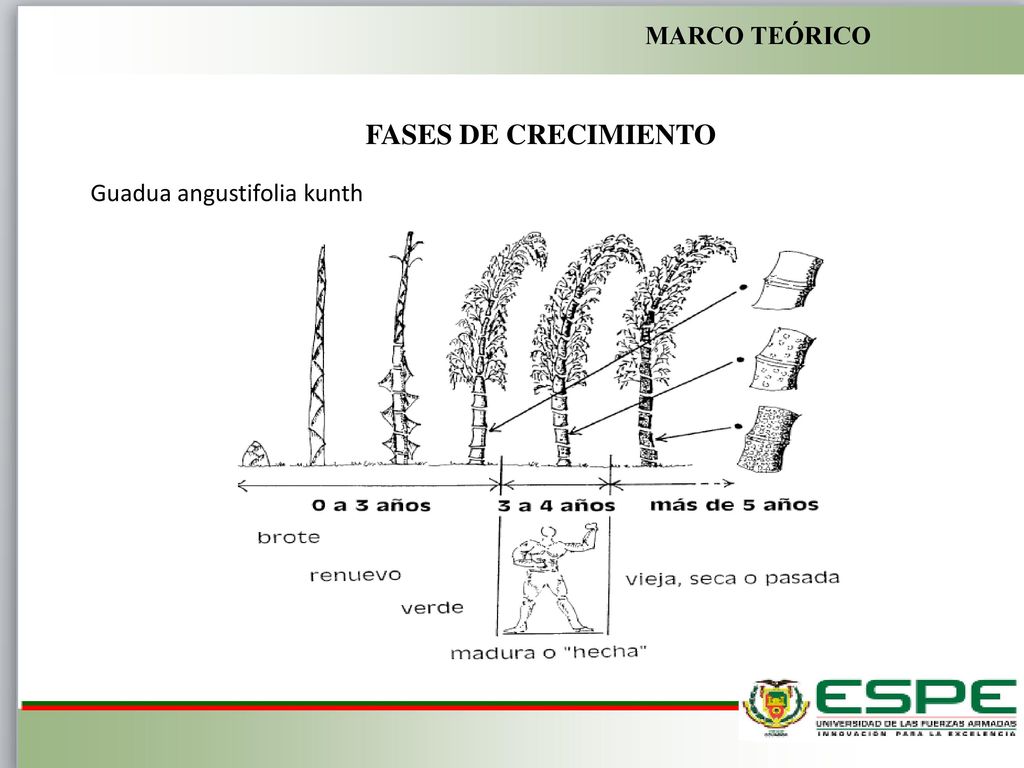

4 MARCO TEÓRICO FASES DE CRECIMIENTO Guadua angustifolia kunth

5 PROPIEDADES FÍSICAS Y MECÁNICAS
Contenido de humedad: 10% < CH < 19% Densidad: 800 Kg/m3 Tabla 1 Tabla 2

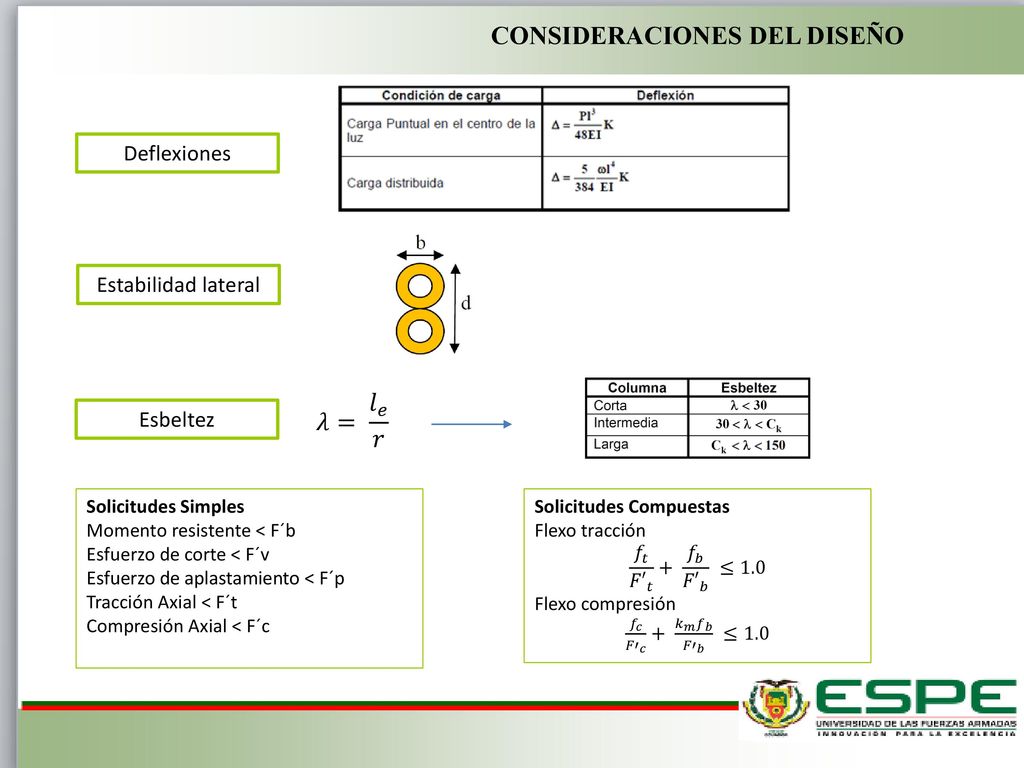

6 CONSIDERACIONES DEL DISEÑO
Deflexiones Estabilidad lateral 𝜆= 𝑙 𝑒 𝑟 Esbeltez Solicitudes Simples Momento resistente < F´b Esfuerzo de corte < F´v Esfuerzo de aplastamiento < F´p Tracción Axial < F´t Compresión Axial < F´c Solicitudes Compuestas Flexo tracción 𝑓 𝑡 𝐹′ 𝑡 + 𝑓 𝑏 𝐹′ 𝑏 ≤1.0 Flexo compresión 𝑓 𝑐 𝐹′ 𝑐 𝑘 𝑚 𝑓 𝑏 𝐹′ 𝑏 ≤1.0

7 Espectro de Frecuencias
ESPECTROSCOPIA Acelerograma Espectro de Frecuencias

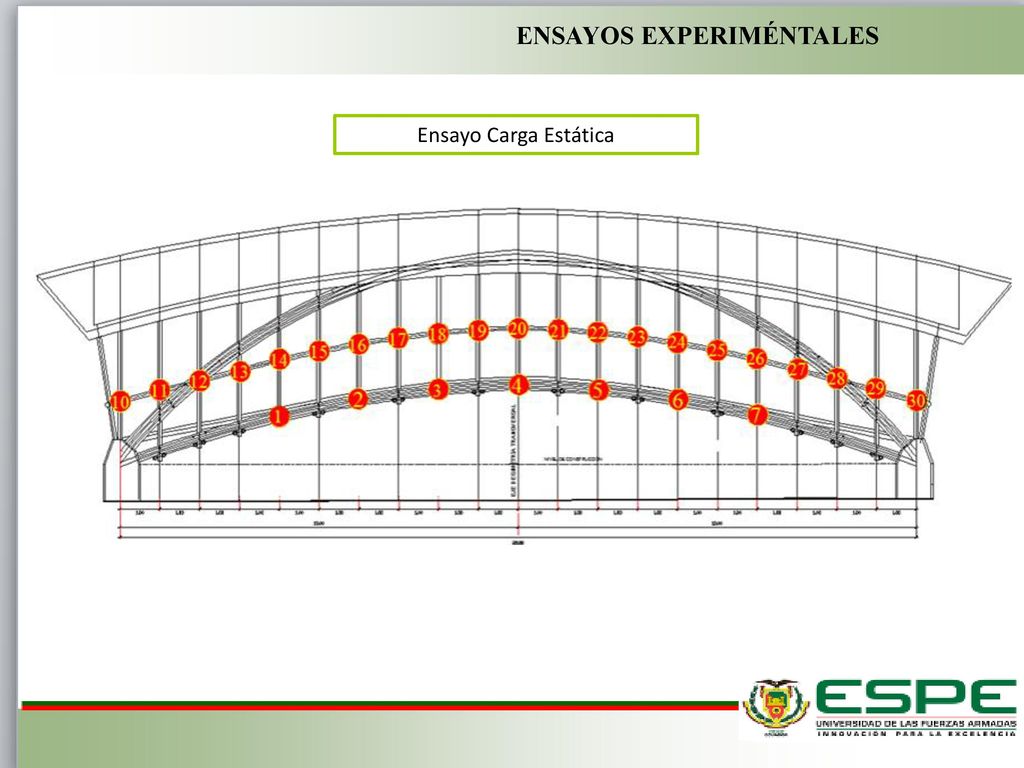

8 ENSAYOS EXPERIMÉNTALES
Ensayo Carga Estática

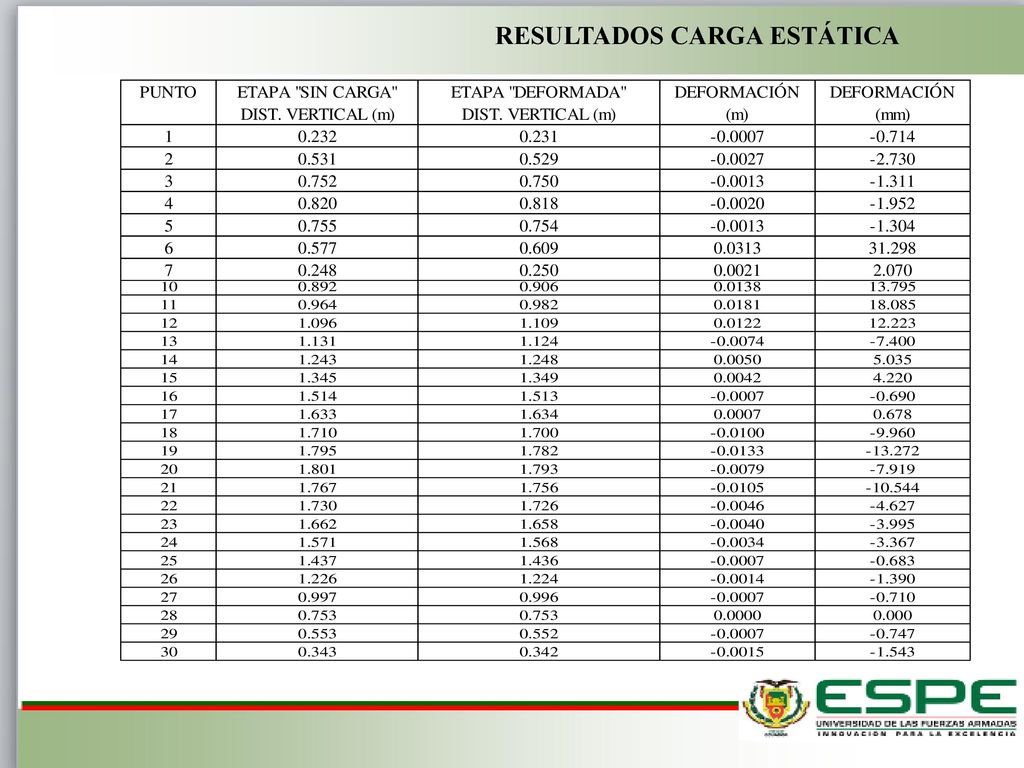

9 RESULTADOS CARGA ESTÁTICA

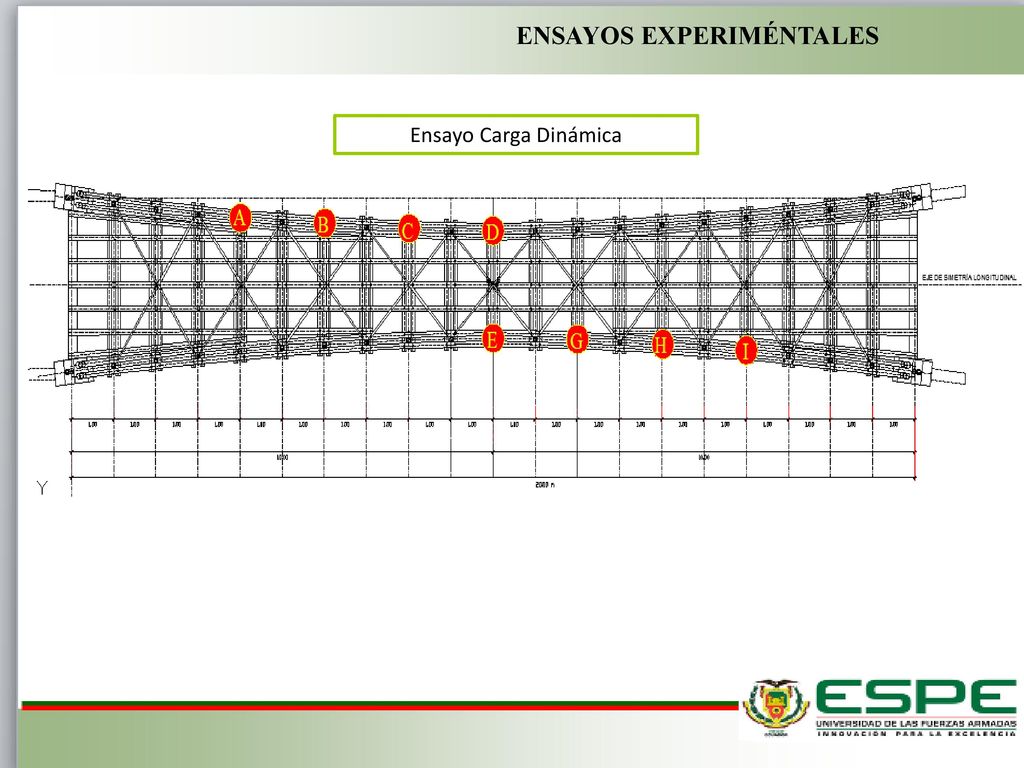

10 ENSAYOS EXPERIMÉNTALES
Ensayo Carga Dinámica

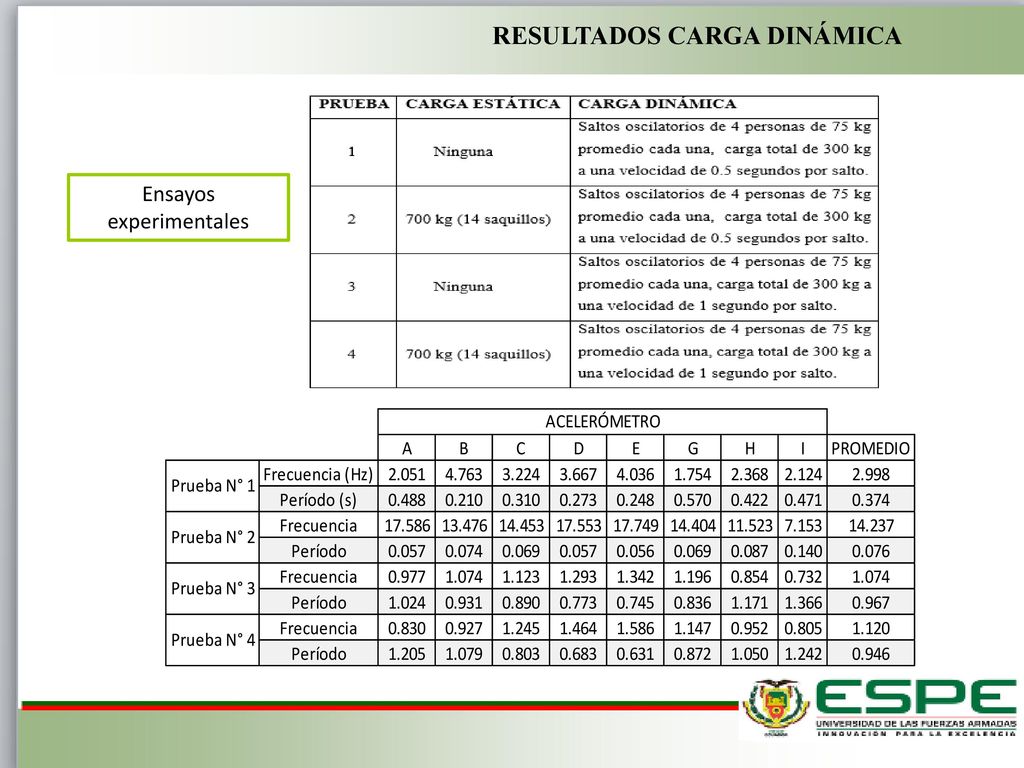

11 RESULTADOS CARGA DINÁMICA
Ensayos experimentales

12 MODELO ANALÍTICO ENSAYO CARGA ESTÁTICA
Importación dibujo desde AutoCAD Definición de materiales Definición de secciones simples y compuestas Definición de Áreas Deflexiones Carga Estática Asignación de apoyos Definición tipos de carga Asignación de cargas Correr análisis

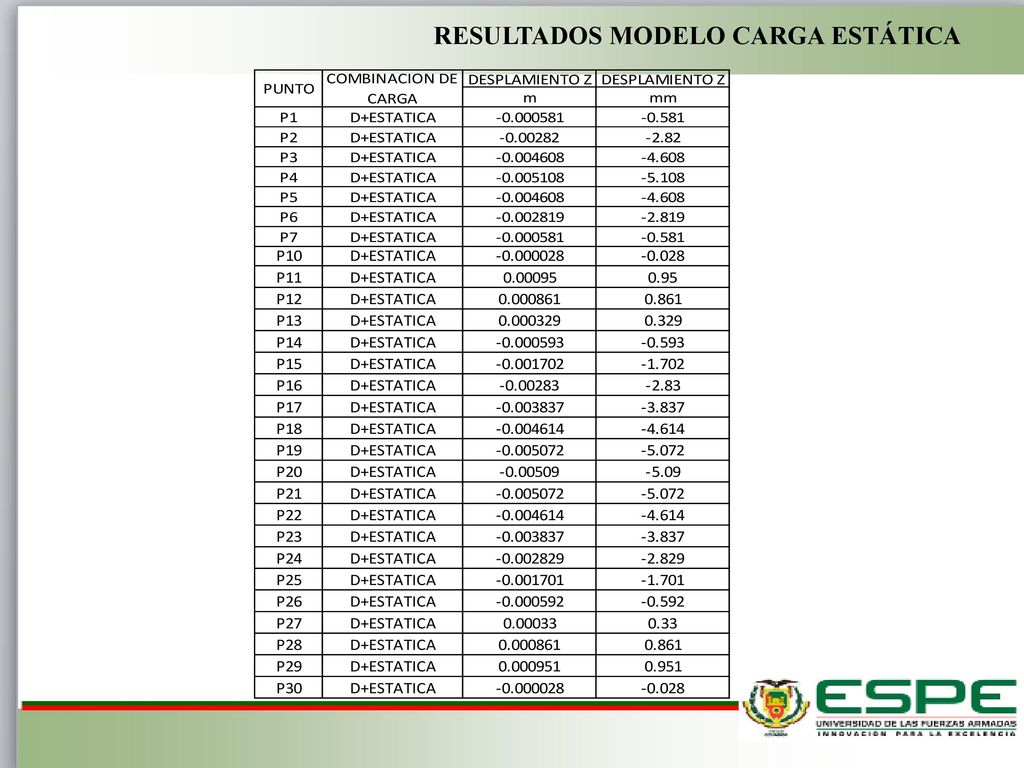

13 RESULTADOS MODELO CARGA ESTÁTICA

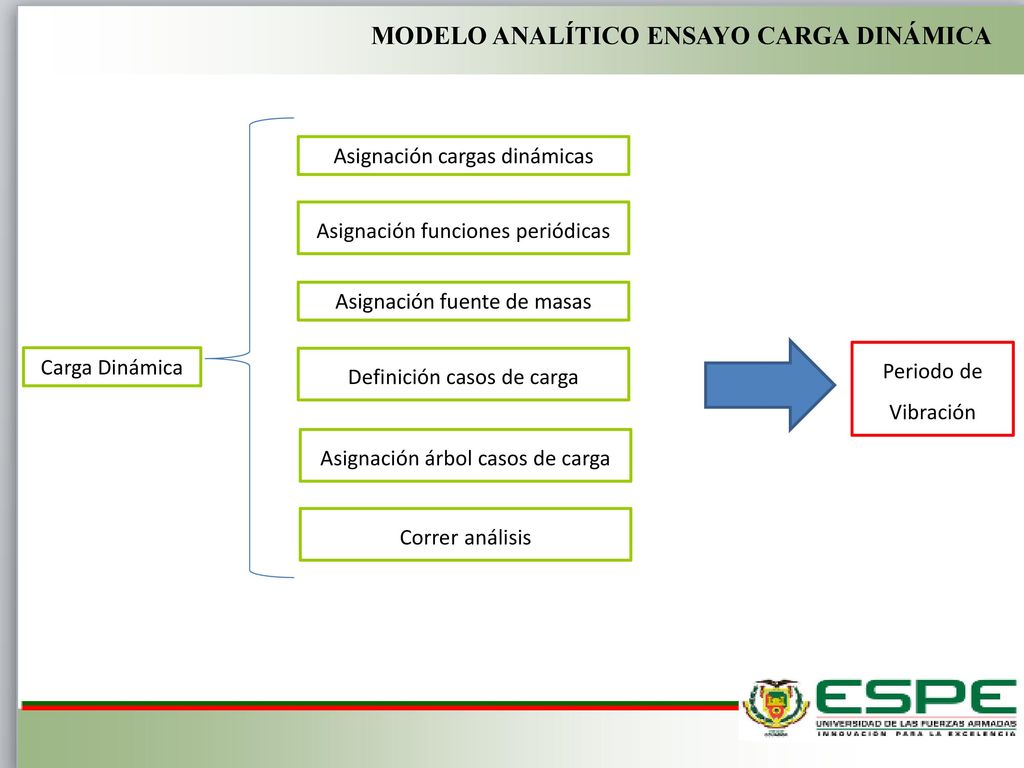

14 MODELO ANALÍTICO ENSAYO CARGA DINÁMICA
Asignación cargas dinámicas Asignación funciones periódicas Asignación fuente de masas Carga Dinámica Definición casos de carga Periodo de Vibración Asignación árbol casos de carga Correr análisis

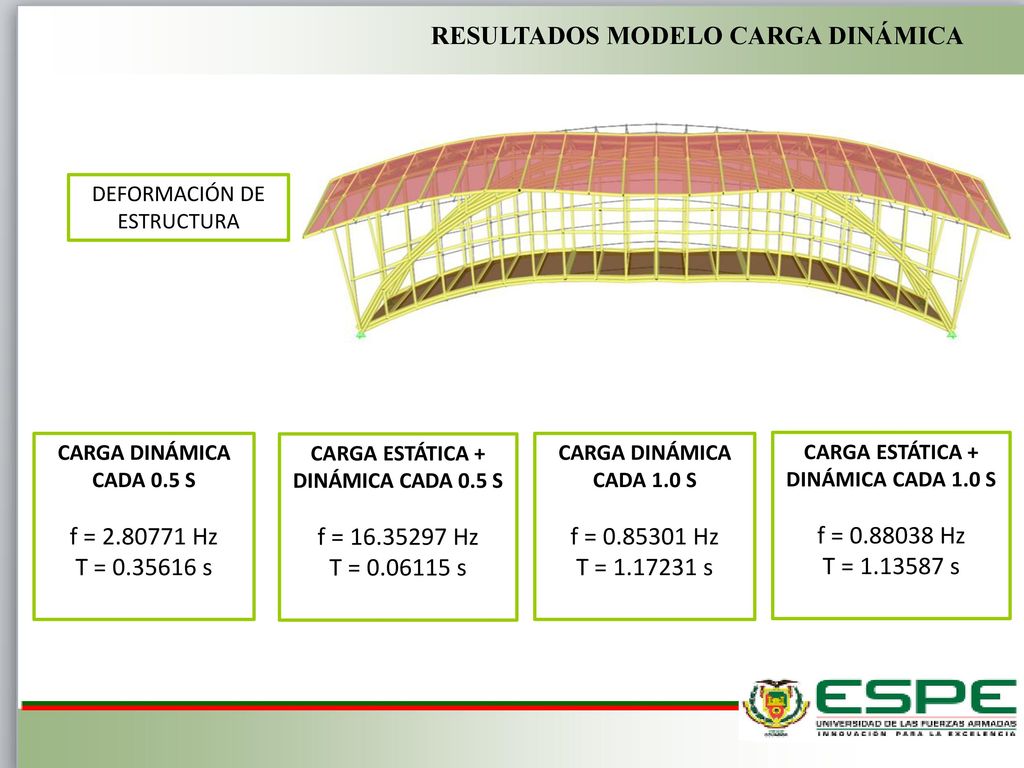

15 RESULTADOS MODELO CARGA DINÁMICA
DEFORMACIÓN DE ESTRUCTURA CARGA DINÁMICA CADA 0.5 S f = Hz T = s CARGA ESTÁTICA + DINÁMICA CADA 0.5 S f = Hz T = s CARGA DINÁMICA CADA 1.0 S f = Hz T = s CARGA ESTÁTICA + DINÁMICA CADA 1.0 S f = Hz T = s

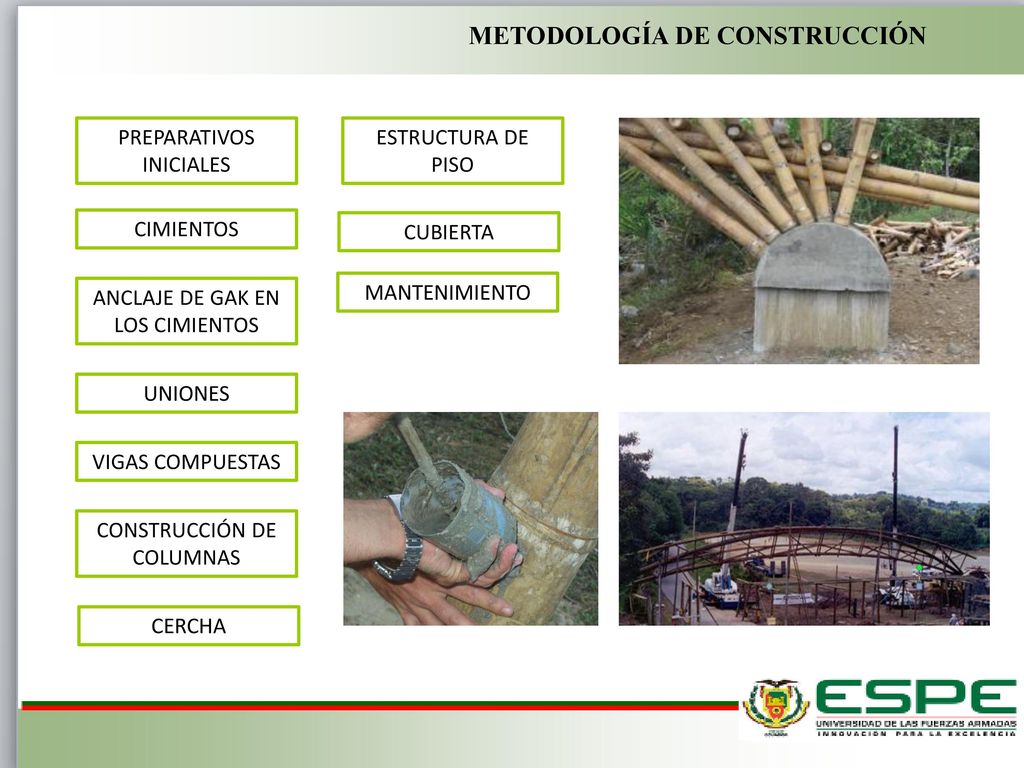

16 METODOLOGÍA DE CONSTRUCCIÓN
PREPARATIVOS INICIALES ESTRUCTURA DE PISO CIMIENTOS CUBIERTA ANCLAJE DE GAK EN LOS CIMIENTOS MANTENIMIENTO UNIONES VIGAS COMPUESTAS CONSTRUCCIÓN DE COLUMNAS CERCHA

17 Tipos de corte: Corte Recto Corte Pico de Flauta Corte Boca de Pez

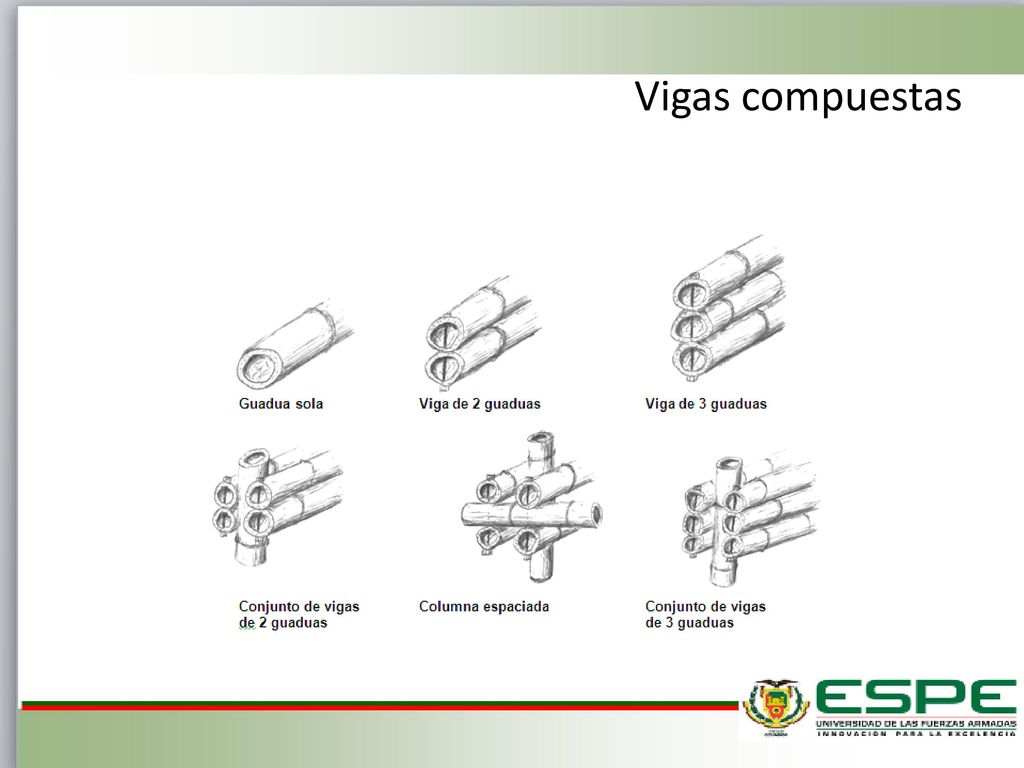

18 Vigas compuestas

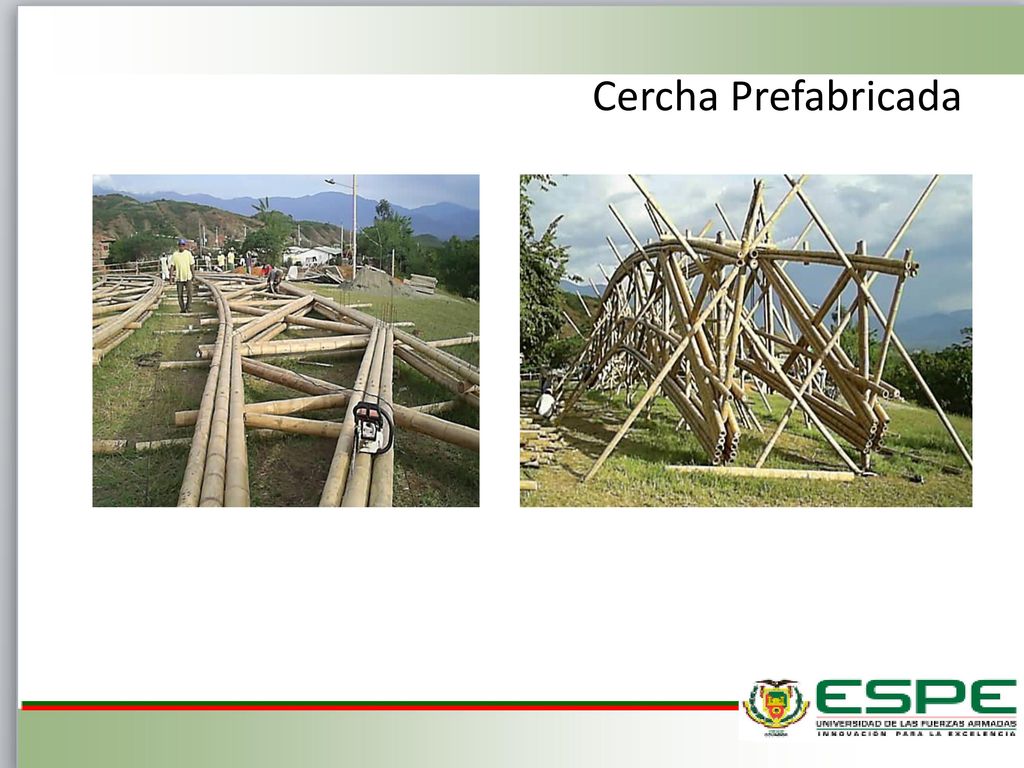

19 Cercha Prefabricada

20 Cubierta

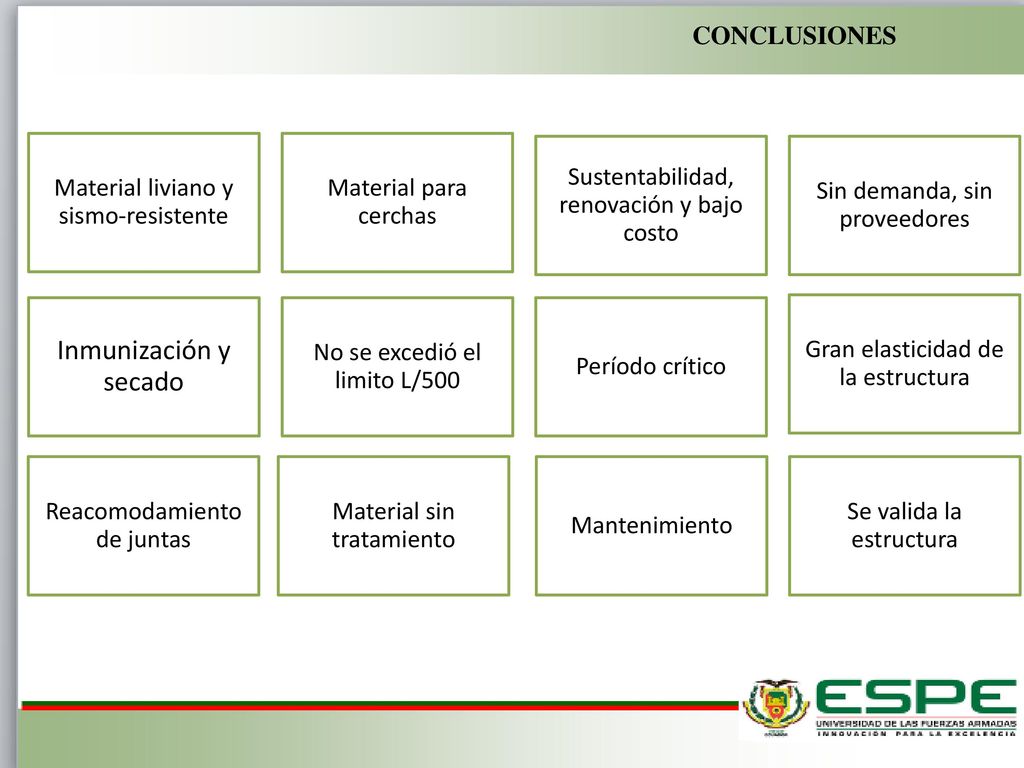

21 Inmunización y secado CONCLUSIONES Material liviano y sismo-resistente
Material para cerchas Sustentabilidad, renovación y bajo costo Sin demanda, sin proveedores Inmunización y secado No se excedió el limito L/500 Período crítico Gran elasticidad de la estructura Reacomodamiento de juntas Material sin tratamiento Mantenimiento Se valida la estructura

22 Mantenimiento sobre puente de GAK
RECOMENDACIONES Uso de NSR-10 Mantenimiento sobre puente de GAK

23 OBSERVACIONES Elementos Shell thin Apoyos fijos Sin nudos rígidos Casos de análisis Fuentes de masas Resultados

24 Ing. Estuardo Peñaherrera
AGRADECIMIENTOS Dr. Pablo Caiza Ing. Estuardo Peñaherrera Abg. Marcelo Farfán
