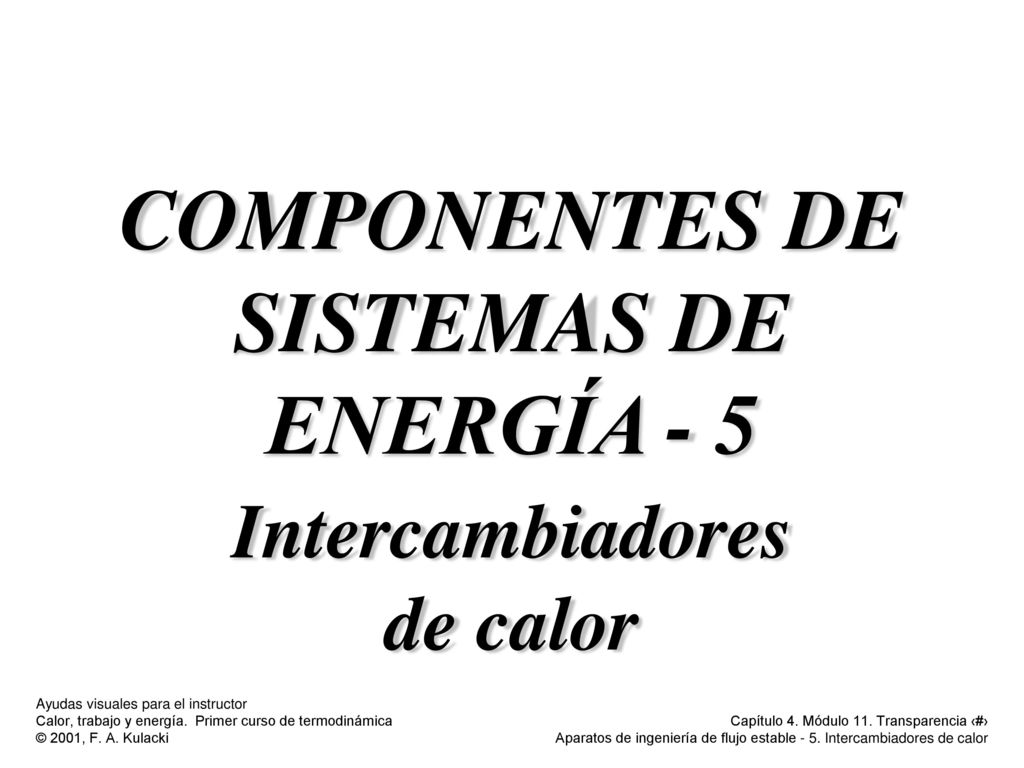

1 COMPONENTES DE SISTEMAS DE ENERGÍA - 5
Intercambiadores de calor

2 El intercambiador de calor genérico...

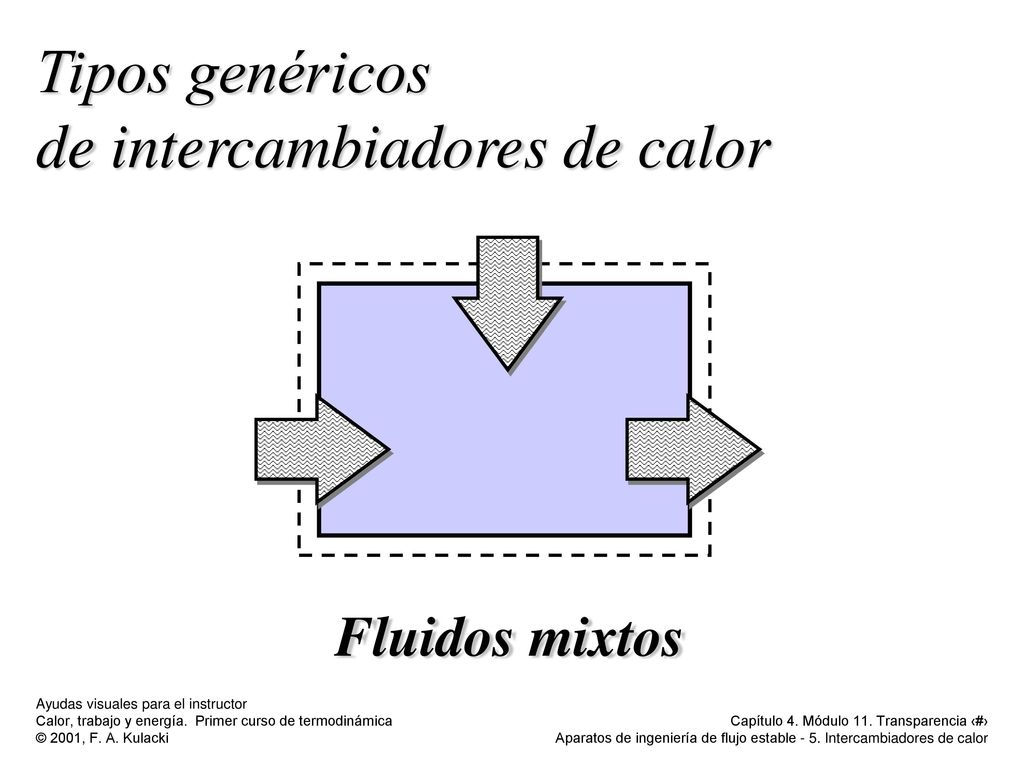

3 Tipos genéricos de intercambiadores de calor
Fluidos mixtos

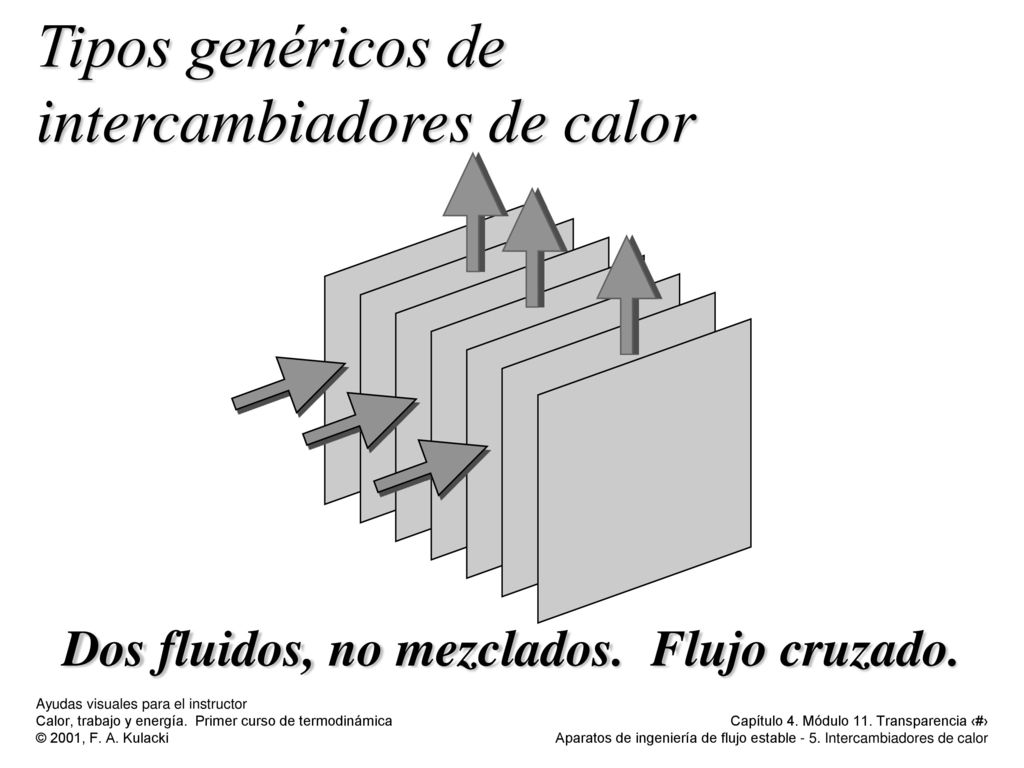

4 Tipos genéricos de intercambiadores de calor
Dos fluidos, no mezclados. Flujo cruzado.

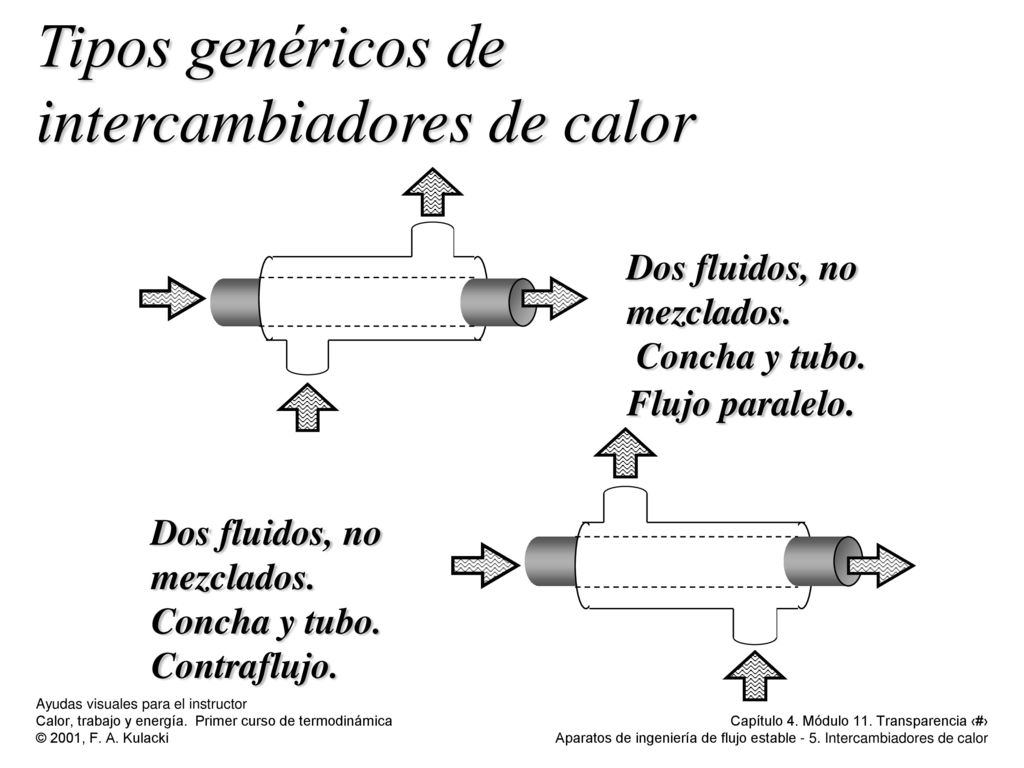

5 Tipos genéricos de intercambiadores de calor
Dos fluidos, no mezclados. Concha y tubo. Flujo paralelo. Contraflujo.

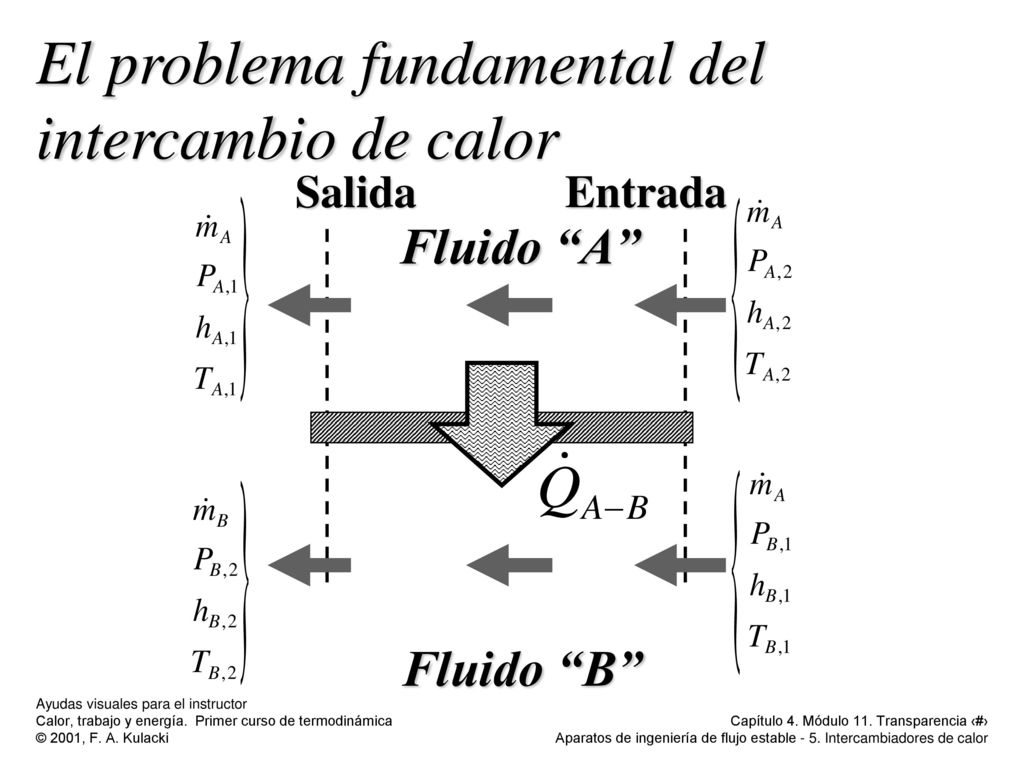

6 El problema fundamental del intercambio de calor
Fluido “B” Fluido “A” Salida Entrada

7 Análisis general del intercambiador tipo concha y tubo...

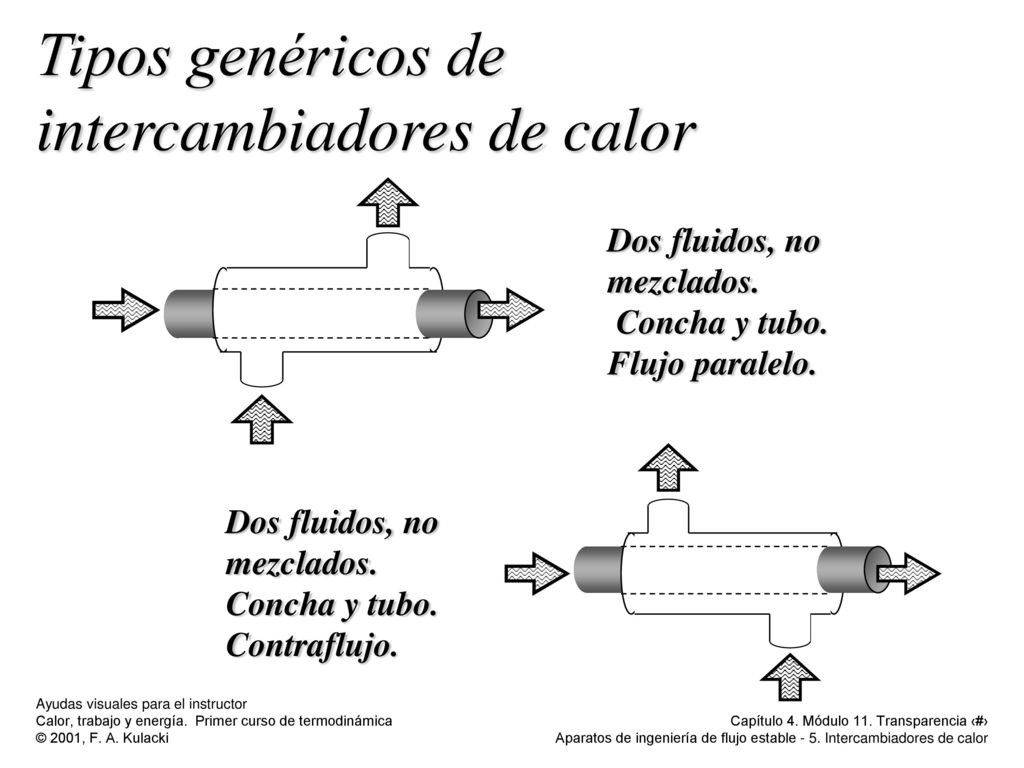

8 Tipos genéricos de intercambiadores de calor
Dos fluidos, no mezclados. Concha y tubo. Flujo paralelo. Contraflujo.

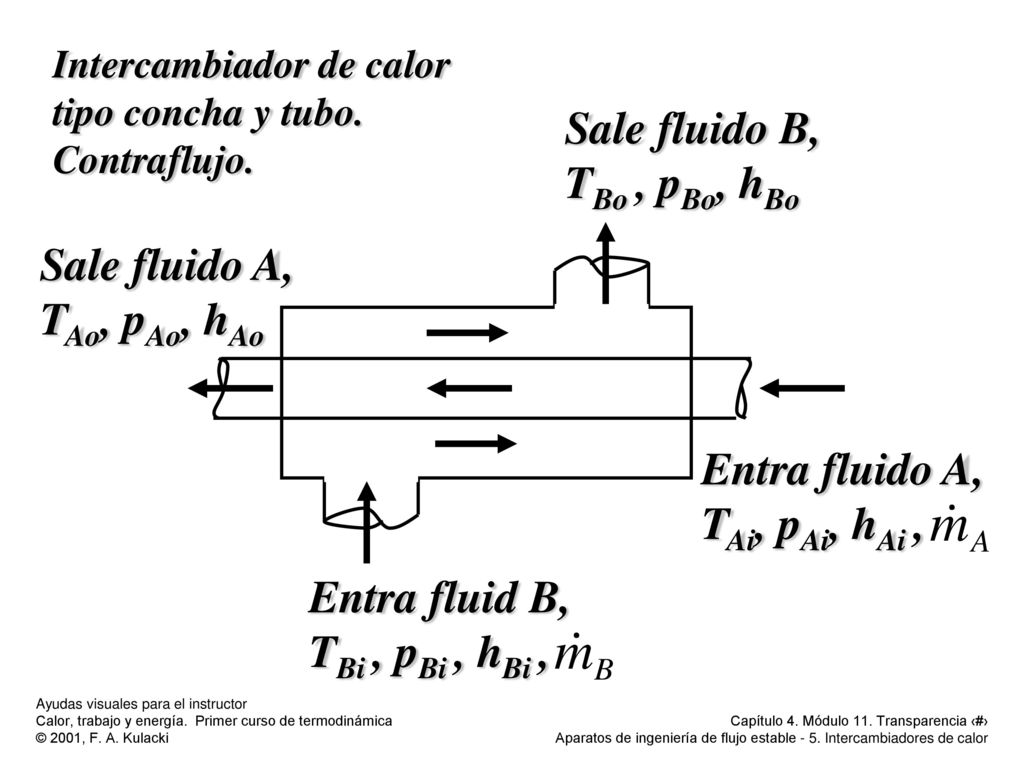

9 Sale fluido B, TBo , pBo, hBo Sale fluido A, TAo, pAo, hAo
Intercambiador de calor tipo concha y tubo. Contraflujo. Sale fluido B, TBo , pBo, hBo Sale fluido A, TAo, pAo, hAo Entra fluido A, TAi, pAi, hAi , Entra fluid B, TBi , pBi , hBi ,

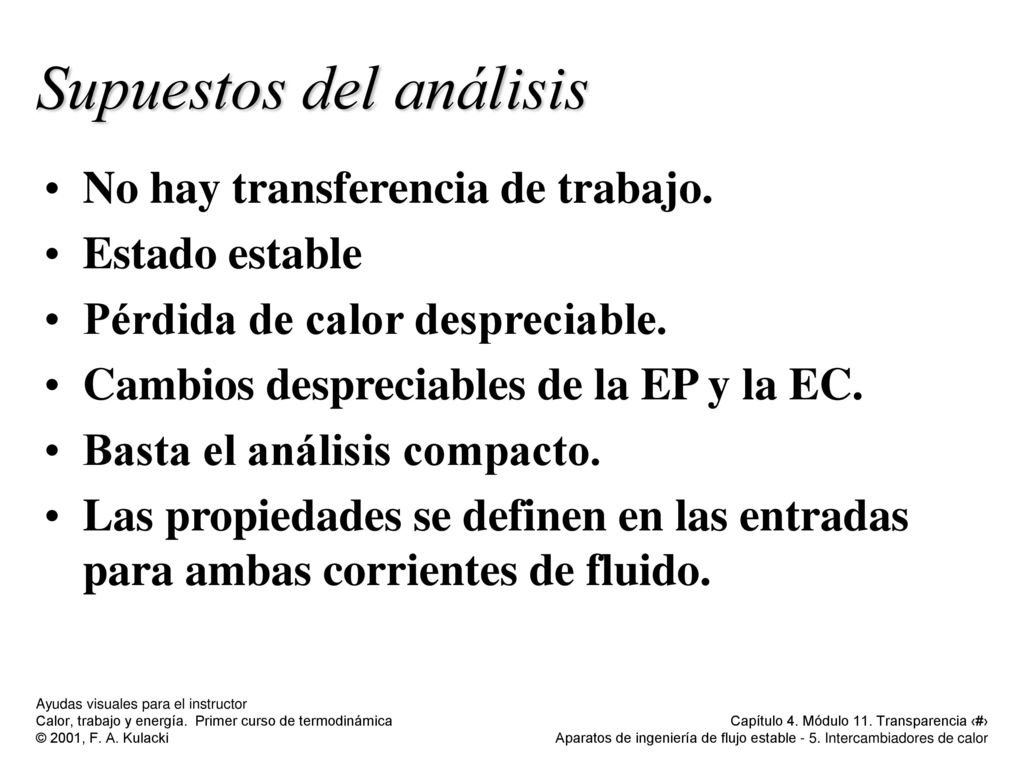

10 Supuestos del análisis
No hay transferencia de trabajo. Estado estable Pérdida de calor despreciable. Cambios despreciables de la EP y la EC. Basta el análisis compacto. Las propiedades se definen en las entradas para ambas corrientes de fluido.

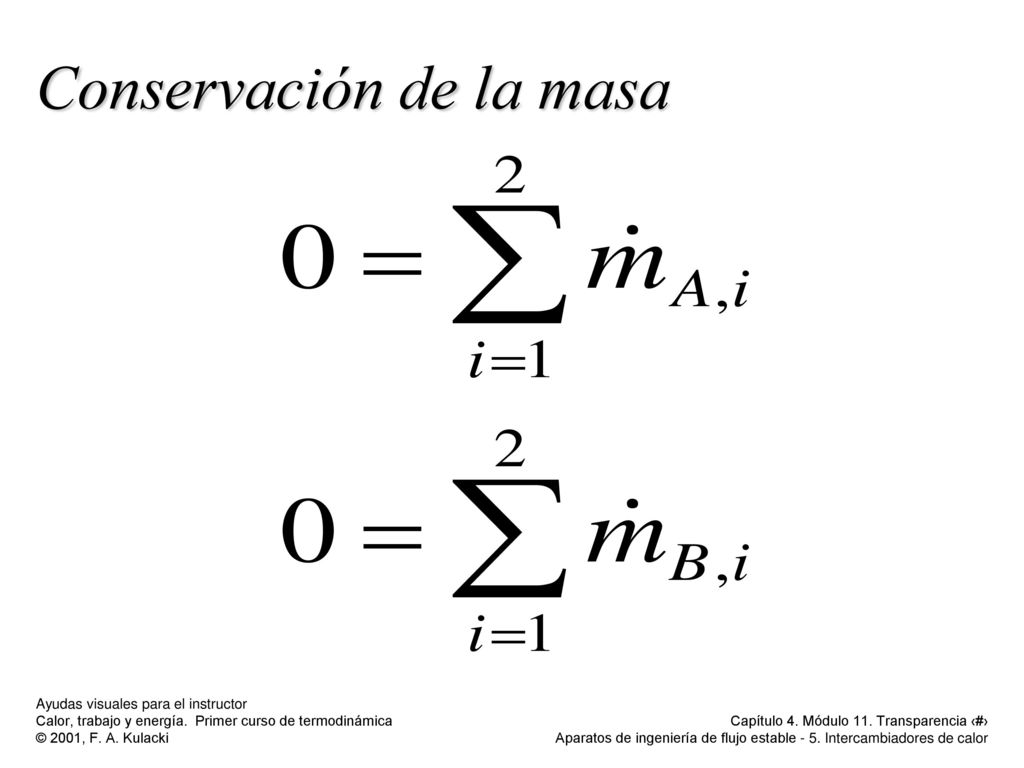

11 Conservación de la masa

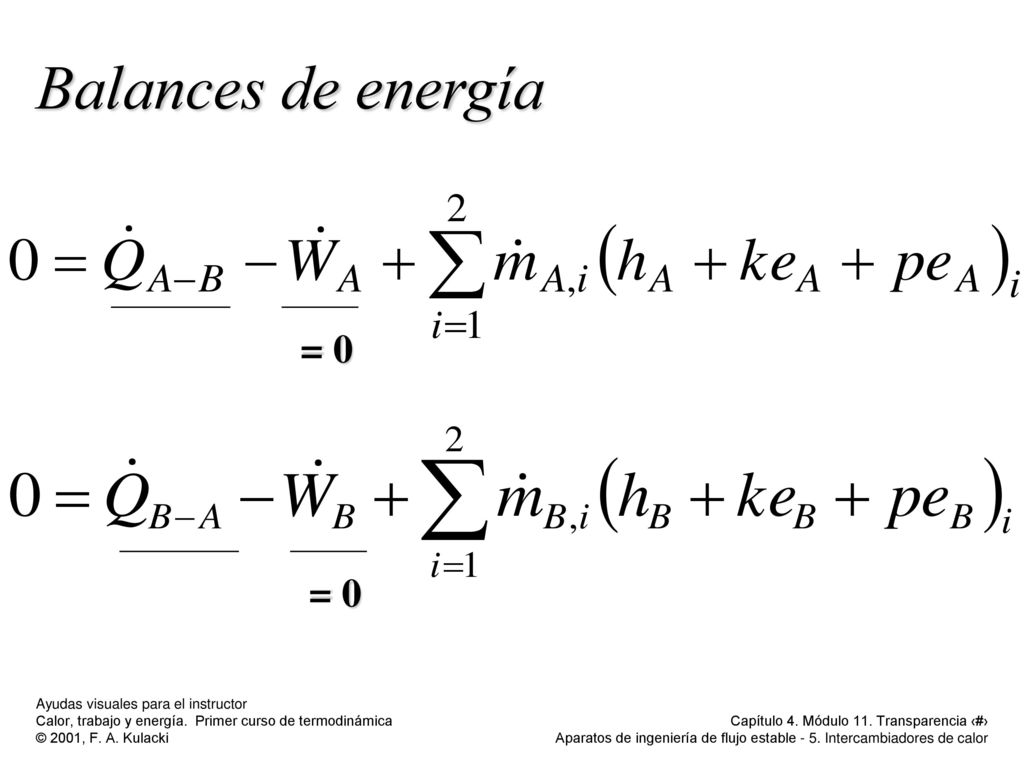

12 Balances de energía = 0 = 0

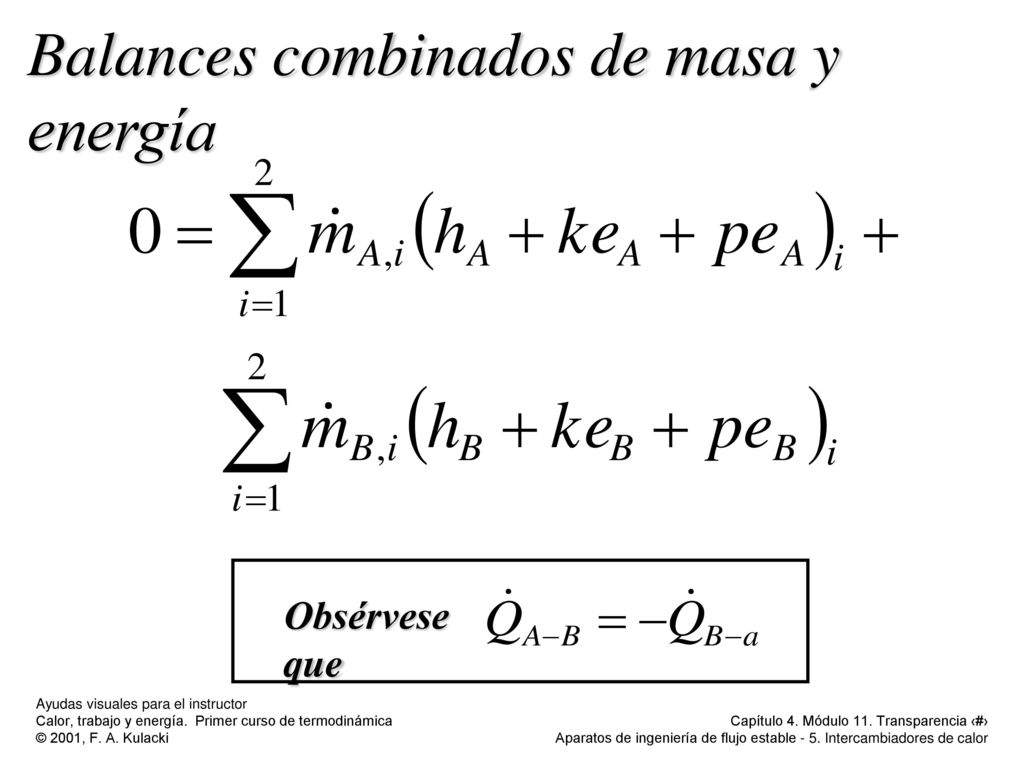

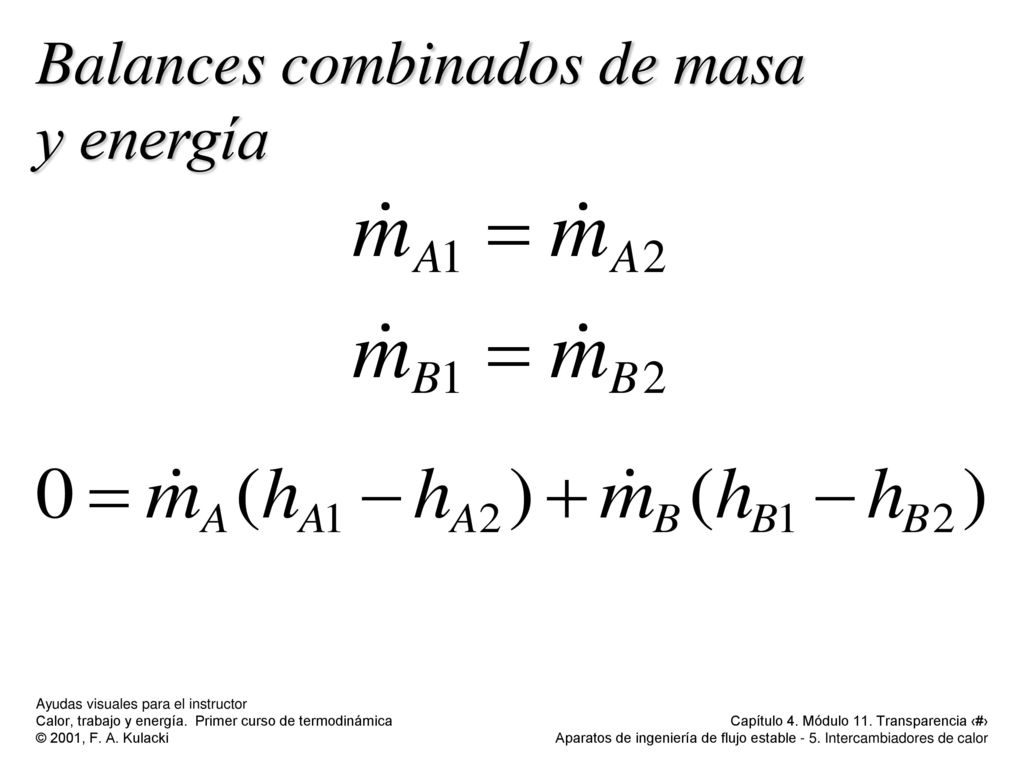

13 Balances combinados de masa y energía
Obsérvese que

14 Balances combinados de masa y energía

15 Análisis general del intercambiador de calor con fluidos mezclados...

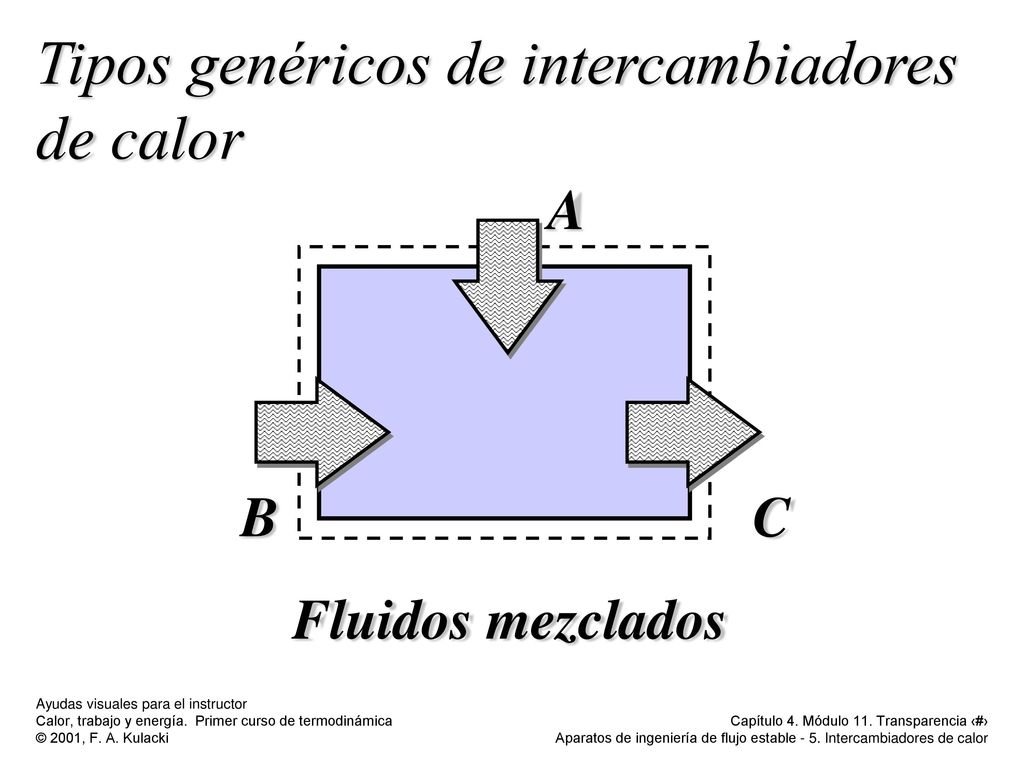

16 Tipos genéricos de intercambiadores de calor
Fluidos mezclados A B C

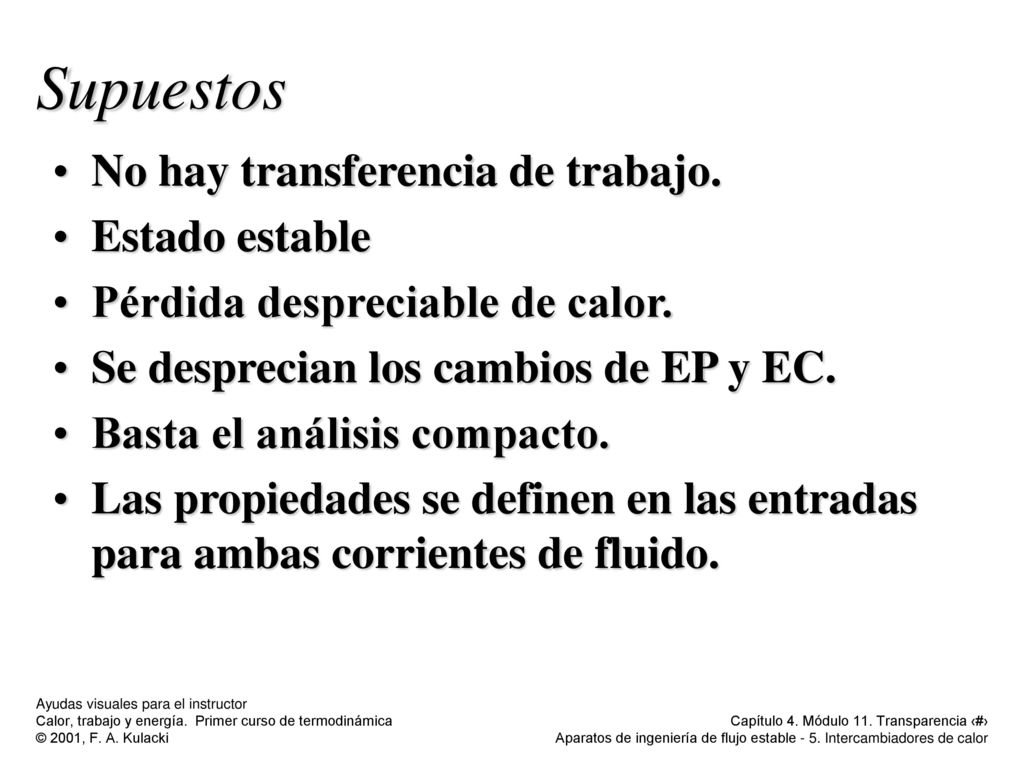

17 Supuestos No hay transferencia de trabajo. Estado estable
Pérdida despreciable de calor. Se desprecian los cambios de EP y EC. Basta el análisis compacto. Las propiedades se definen en las entradas para ambas corrientes de fluido.

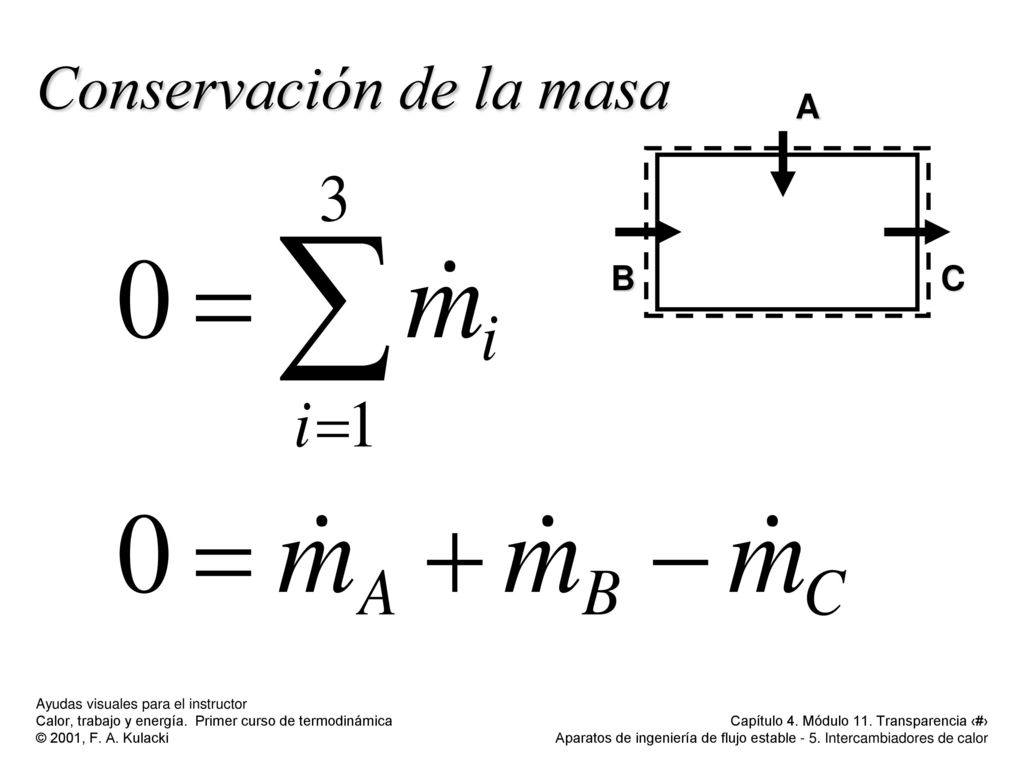

18 Conservación de la masa
B C

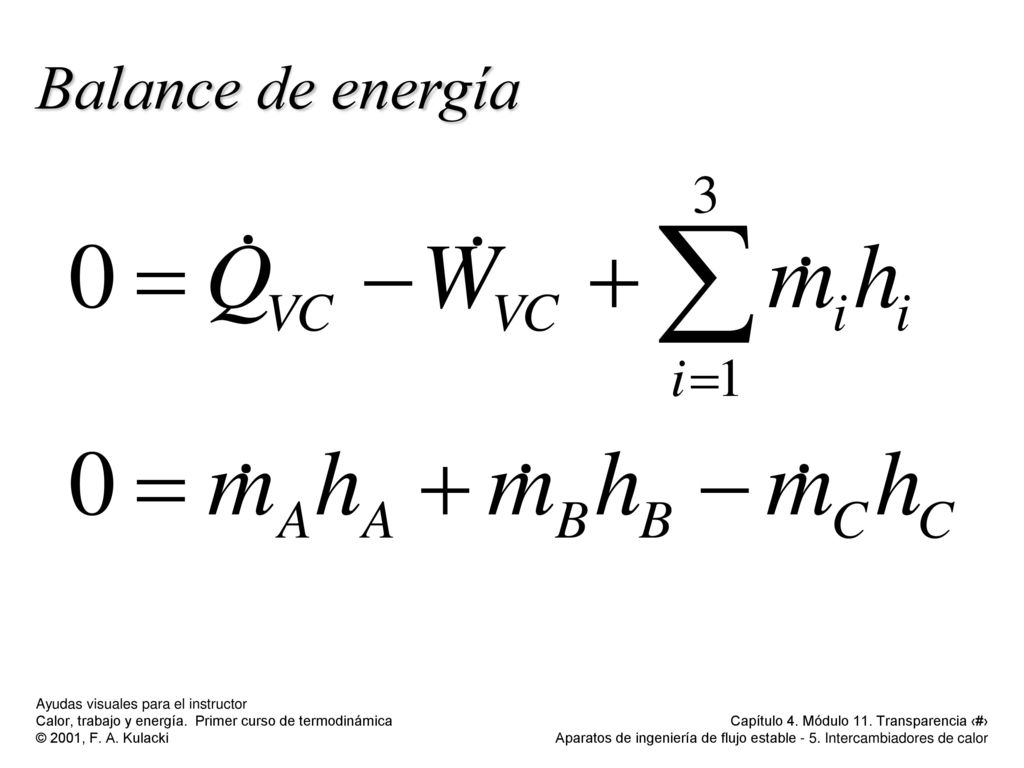

19 Balance de energía

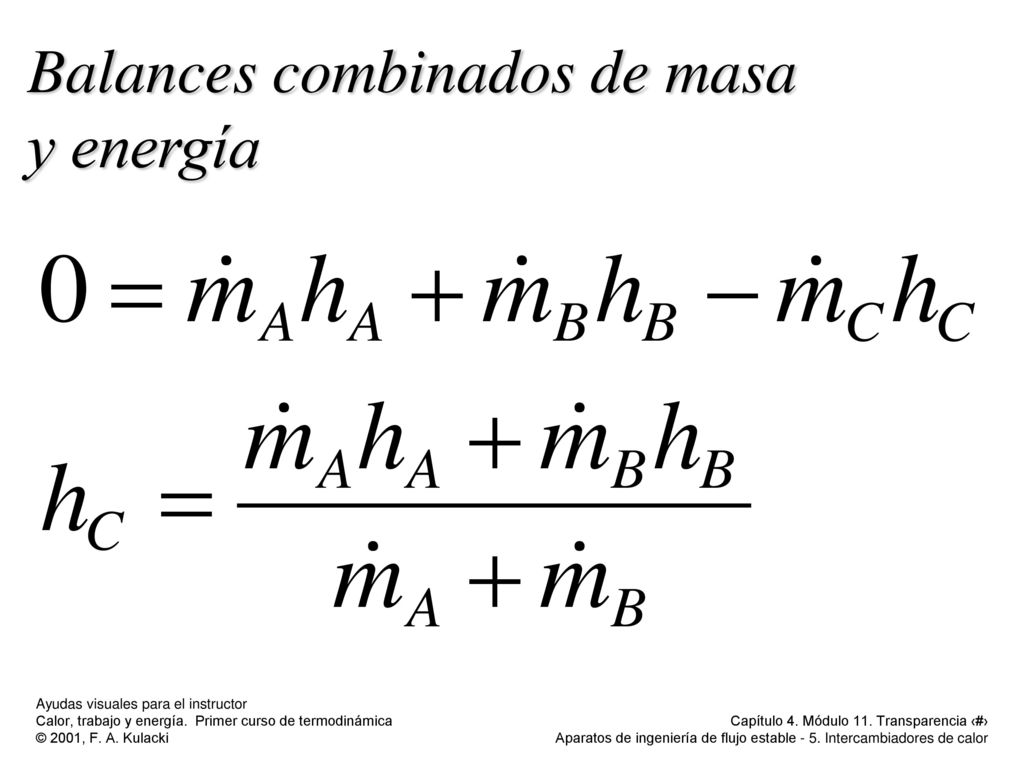

20 Balances combinados de masa y energía

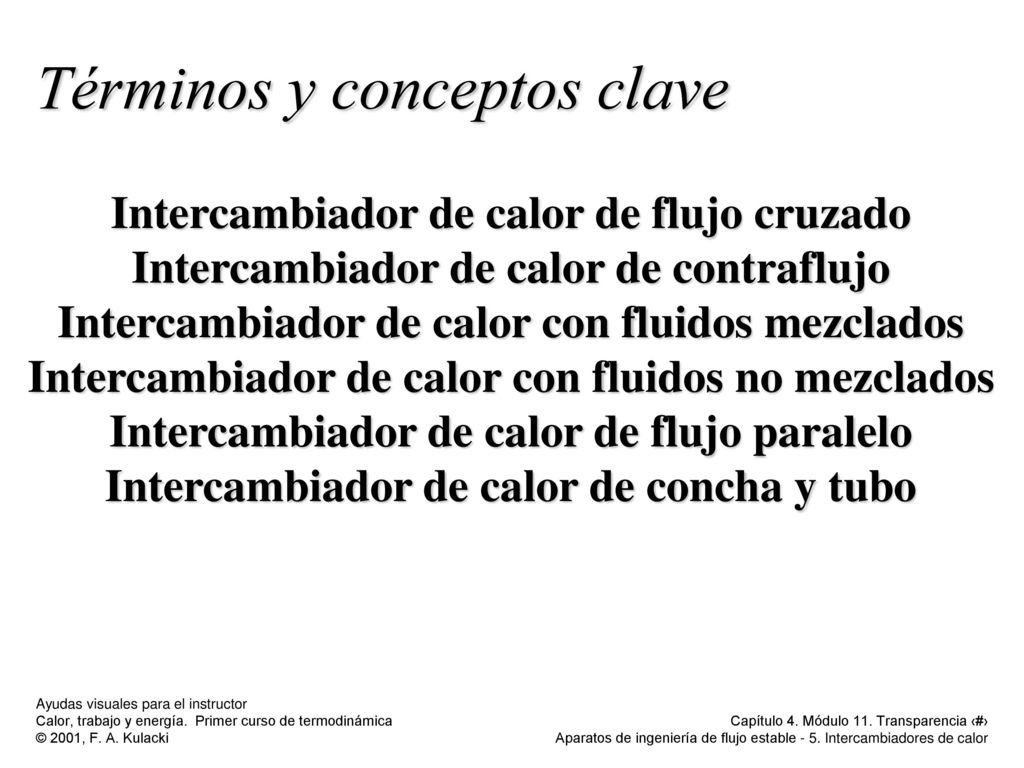

21 Términos y conceptos clave
Intercambiador de calor de flujo cruzado Intercambiador de calor de contraflujo Intercambiador de calor con fluidos mezclados Intercambiador de calor con fluidos no mezclados Intercambiador de calor de flujo paralelo Intercambiador de calor de concha y tubo
