1 Alumno: Guillem Benavent Bernardo Tutor: Vicente Samuel fuertes Miquel
PROYECTO DE LAS INSTALACIONES DE SUMINISTRO DE AGUA, EVACUACIÓN DE AGUAS PLUVIALES Y RESIDUALES, Y PROTECCIÓN CONTRA INCENDIOS PARA UN COLEGIO DE EDUCACIÓN PRIMARIA SITUADO EN PAIPORTA (VALENCIA) Alumno: Guillem Benavent Bernardo Tutor: Vicente Samuel fuertes Miquel Septiembre, 2017

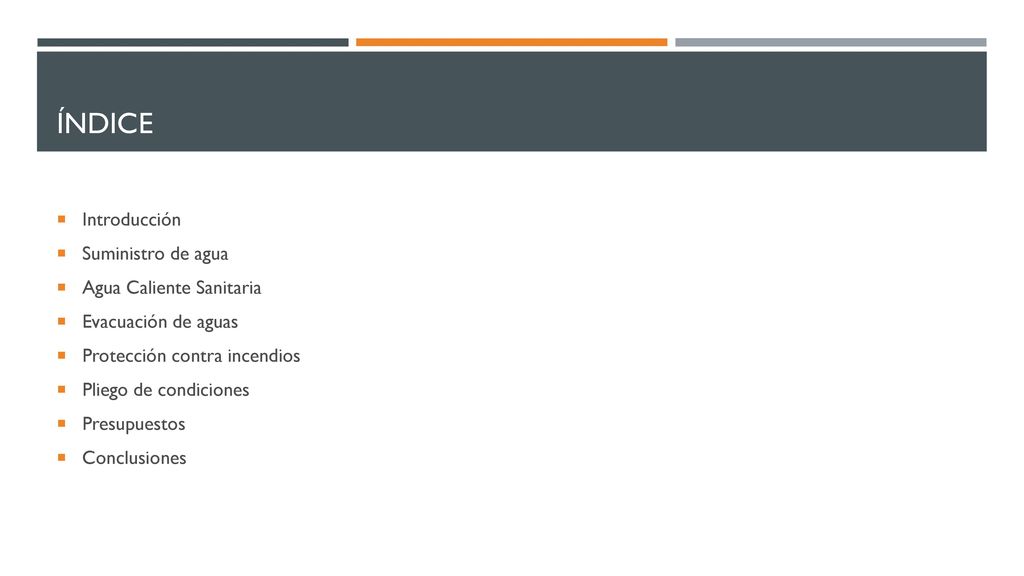

2 índice Introducción Suministro de agua Agua Caliente Sanitaria
Evacuación de aguas Protección contra incendios Pliego de condiciones Presupuestos Conclusiones

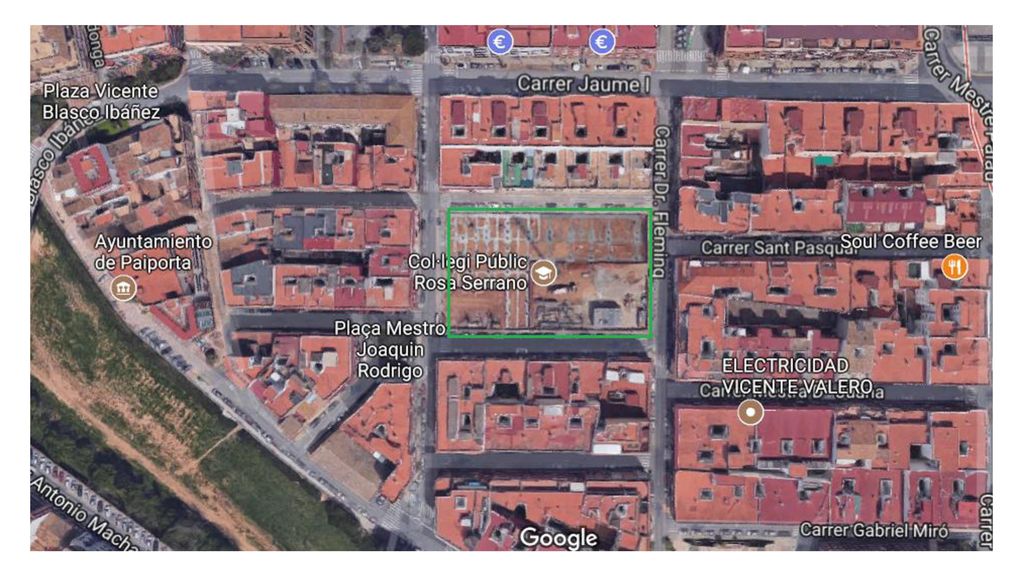

3 Introducción

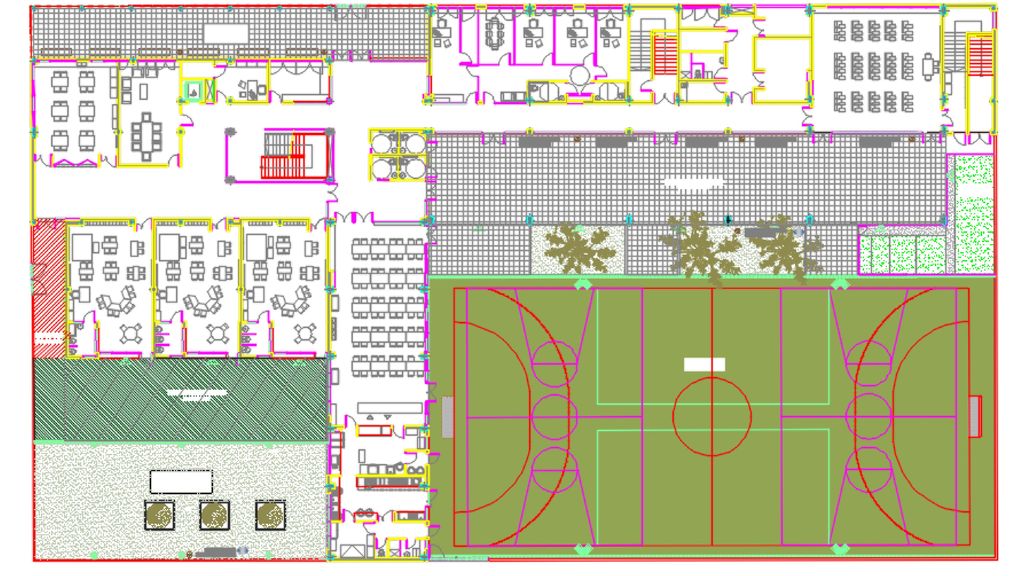

4

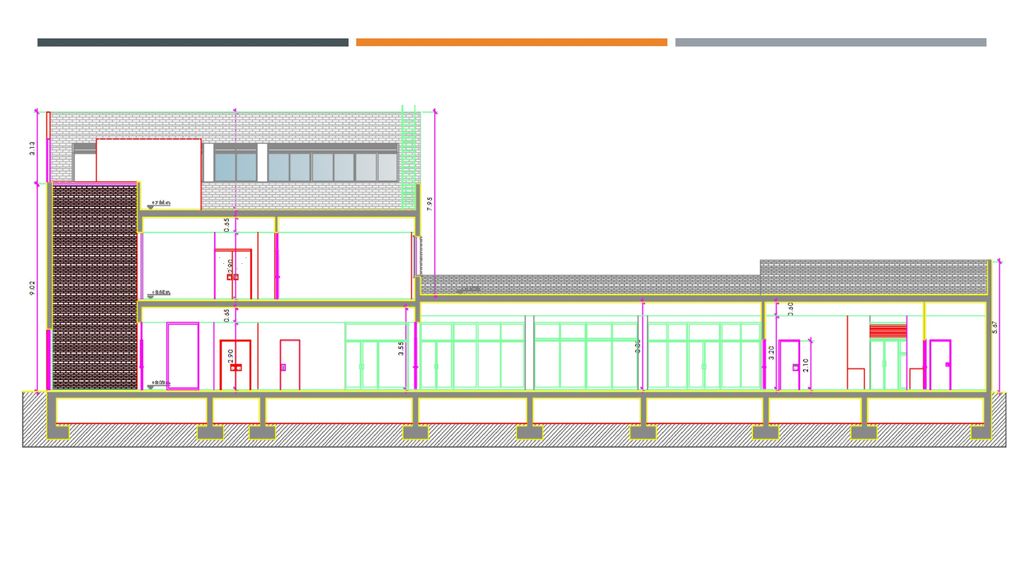

5

6 SUMINISTRO DE AGUA

7 SUMINISTRO DE AGUA

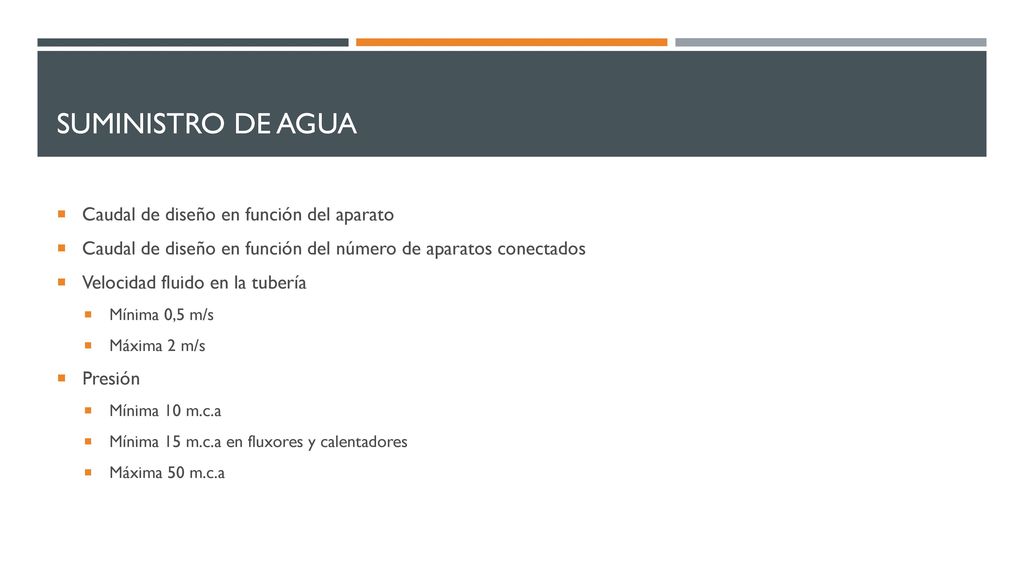

8 Suministro de agua Caudal de diseño en función del aparato
Caudal de diseño en función del número de aparatos conectados Velocidad fluido en la tubería Mínima 0,5 m/s Máxima 2 m/s Presión Mínima 10 m.c.a Mínima 15 m.c.a en fluxores y calentadores Máxima 50 m.c.a

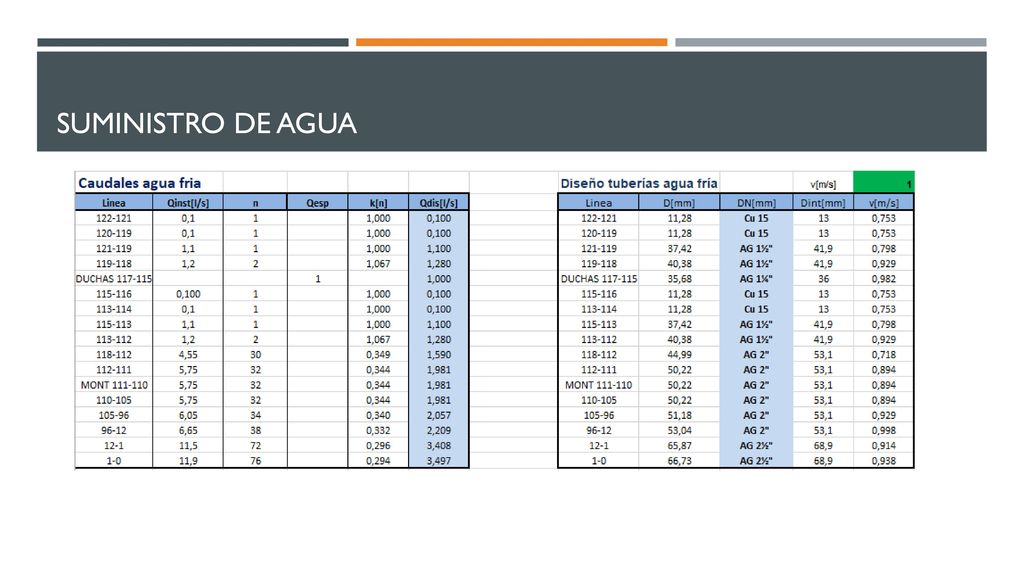

9 Suministro de agua

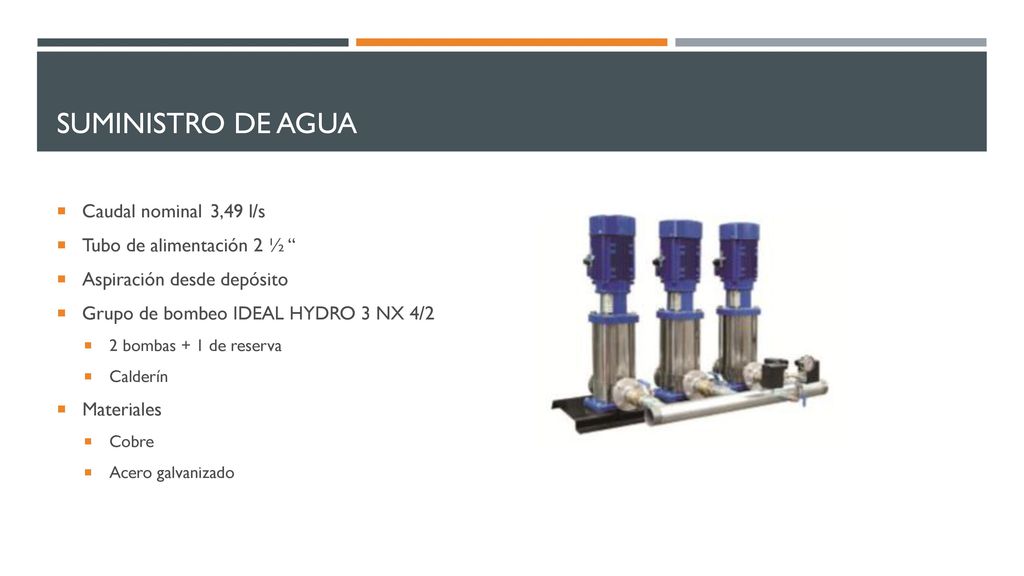

10 Suministro de agua Caudal nominal 3,49 l/s Tubo de alimentación 2 ½ “
Aspiración desde depósito Grupo de bombeo IDEAL HYDRO 3 NX 4/2 2 bombas + 1 de reserva Calderín Materiales Cobre Acero galvanizado

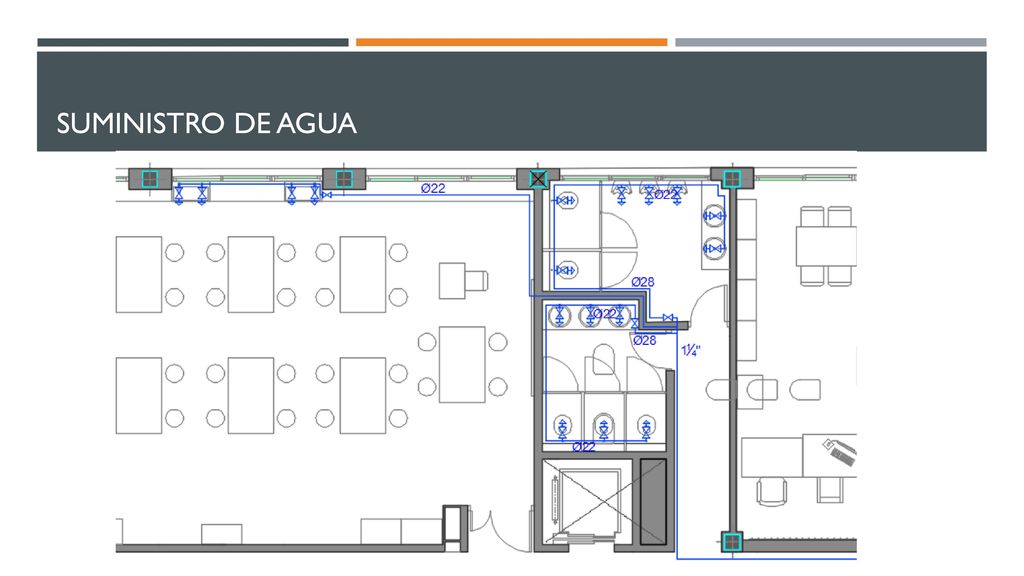

11 Suministro de agua

12 AGUA CALIENTE SANITARIA

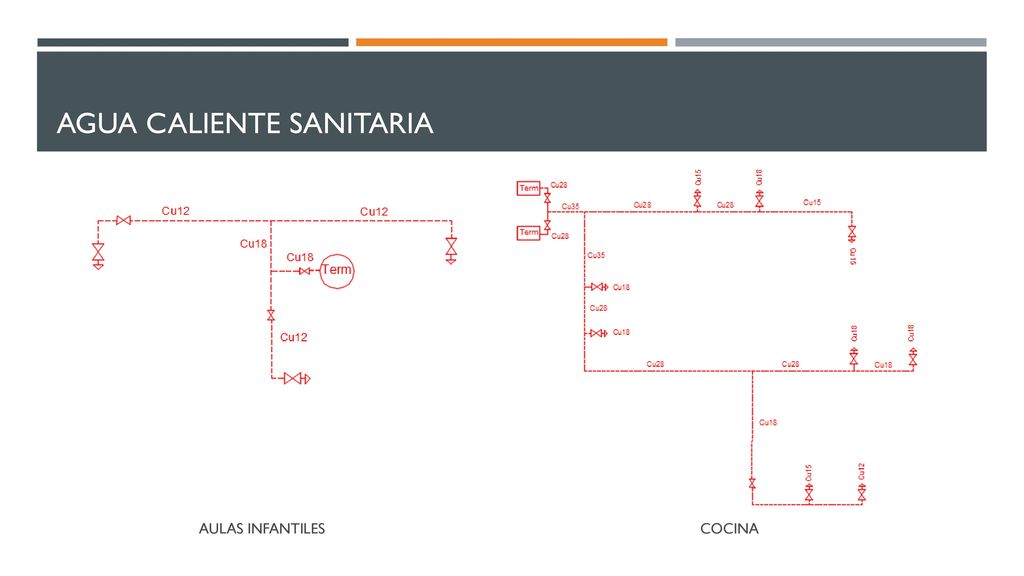

13 Agua caliente sanitaria
AULAS INFANTILES COCINA

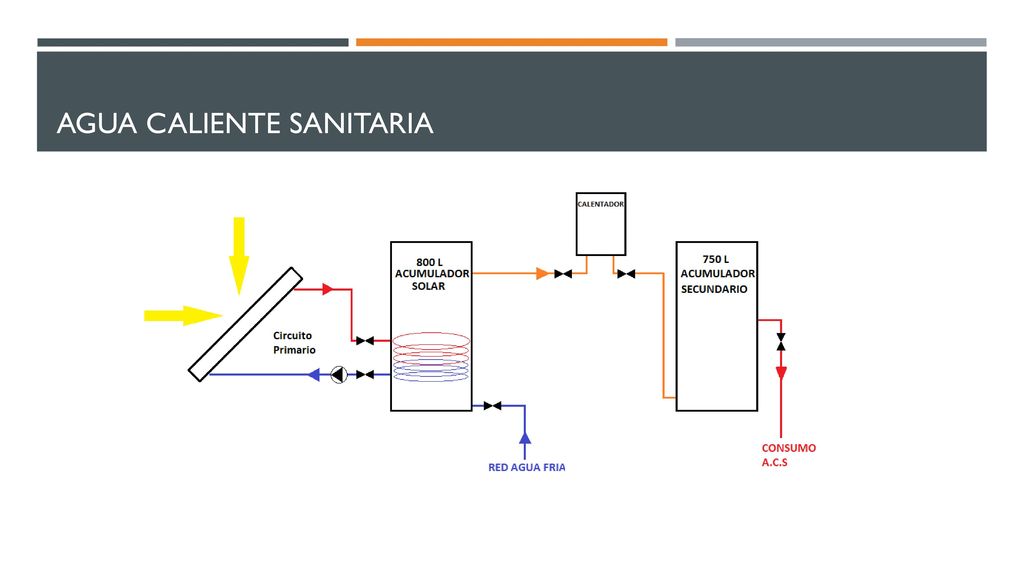

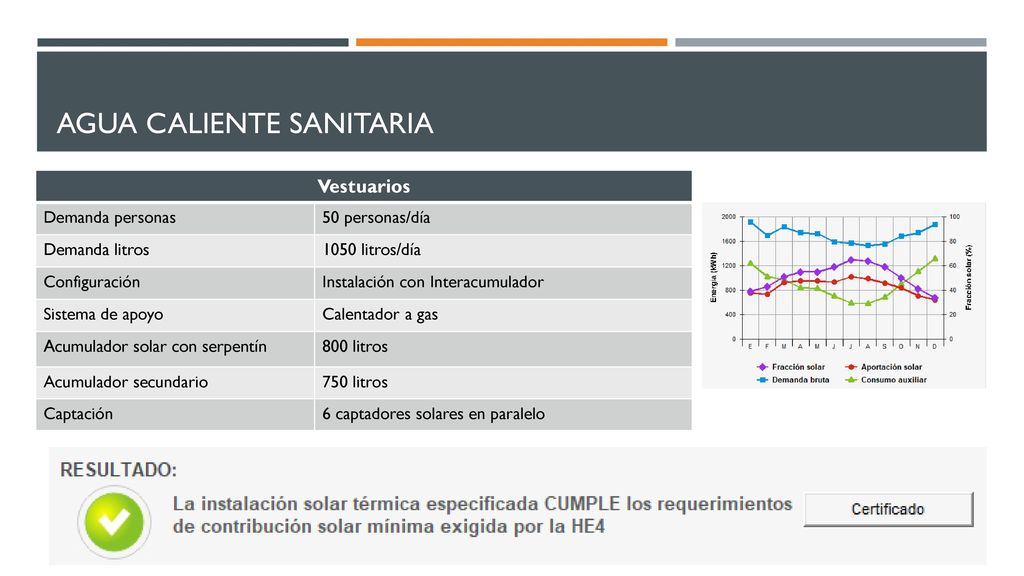

14 Agua caliente sanitaria
Vestuarios Demanda personas 50 personas/día Demanda litros 1050 litros/día Configuración Instalación con Interacumulador Sistema de apoyo Calentador a gas Acumulador solar con serpentín 800 litros Acumulador secundario 750 litros Captación 6 captadores solares en paralelo

15 Agua caliente sanitaria

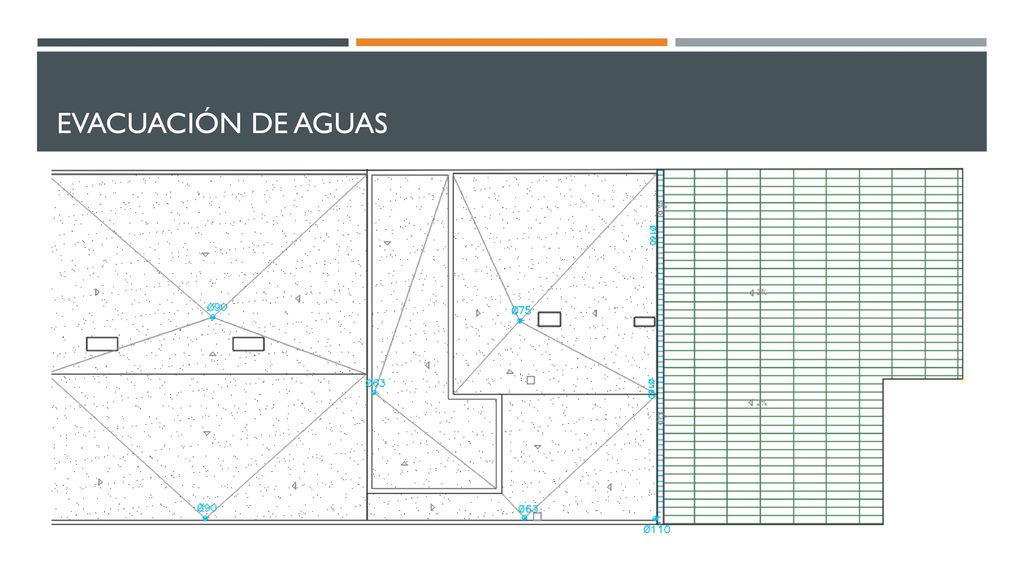

16 Evacuación de aguas

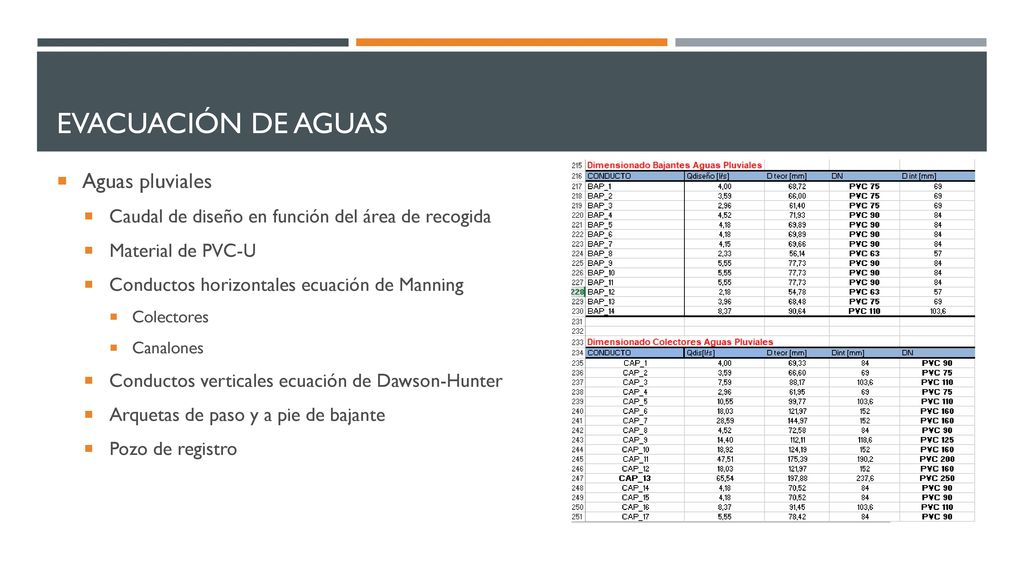

17 Evacuación de aguas Aguas pluviales
Caudal de diseño en función del área de recogida Material de PVC-U Conductos horizontales ecuación de Manning Colectores Canalones Conductos verticales ecuación de Dawson-Hunter Arquetas de paso y a pie de bajante Pozo de registro

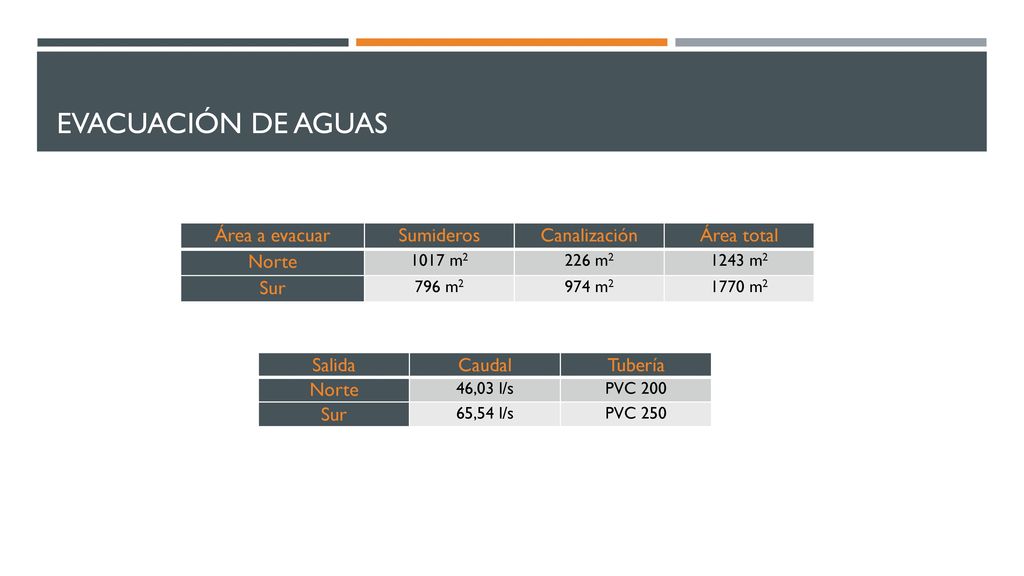

18 Evacuación de aguas Área a evacuar Sumideros Canalización Área total
Norte 1017 m2 226 m2 1243 m2 Sur 796 m2 974 m2 1770 m2 Salida Caudal Tubería Norte 46,03 l/s PVC 200 Sur 65,54 l/s PVC 250

19 EVACUACIÓN DE AGUAS

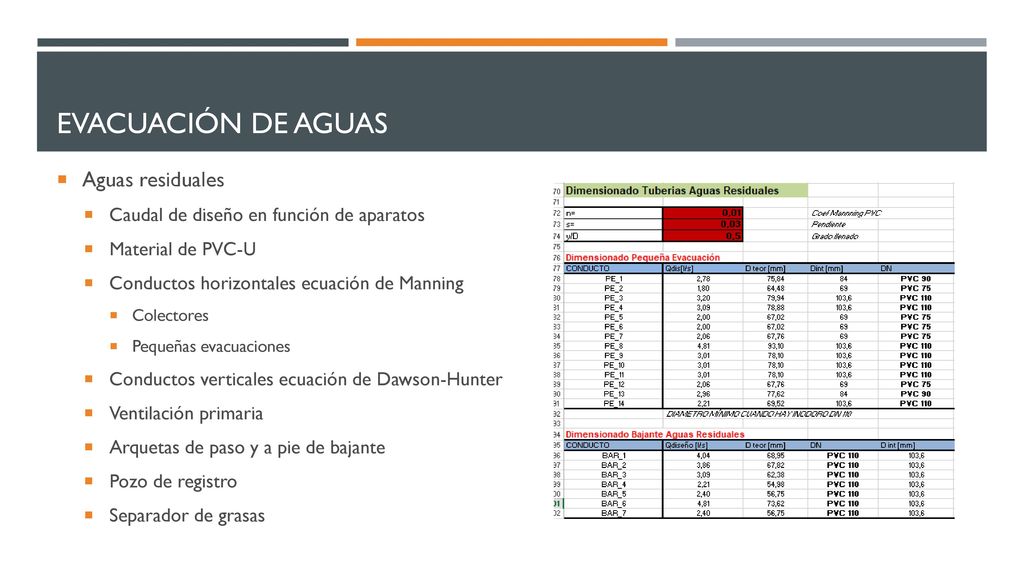

20 EVACUACIÓN DE AGUAS Aguas residuales
Caudal de diseño en función de aparatos Material de PVC-U Conductos horizontales ecuación de Manning Colectores Pequeñas evacuaciones Conductos verticales ecuación de Dawson-Hunter Ventilación primaria Arquetas de paso y a pie de bajante Pozo de registro Separador de grasas

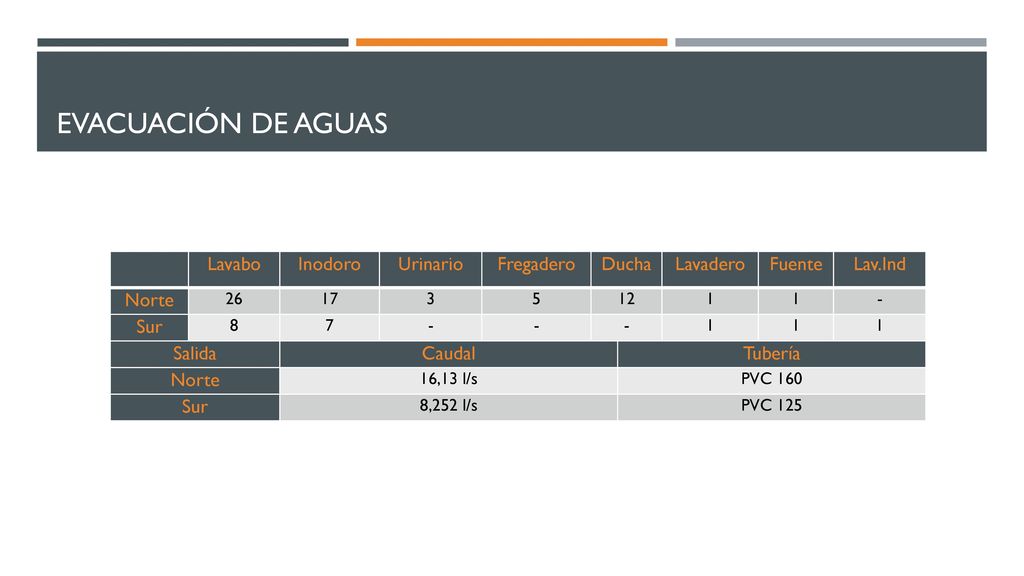

21 EVACUACIÓN DE AGUAS Lavabo Inodoro Urinario Fregadero Ducha Lavadero
Lavabo Inodoro Urinario Fregadero Ducha Lavadero Fuente Lav.Ind Norte 26 17 3 5 12 1 - Sur 8 7 Salida Caudal Tubería 16,13 l/s PVC 160 8,252 l/s PVC 125

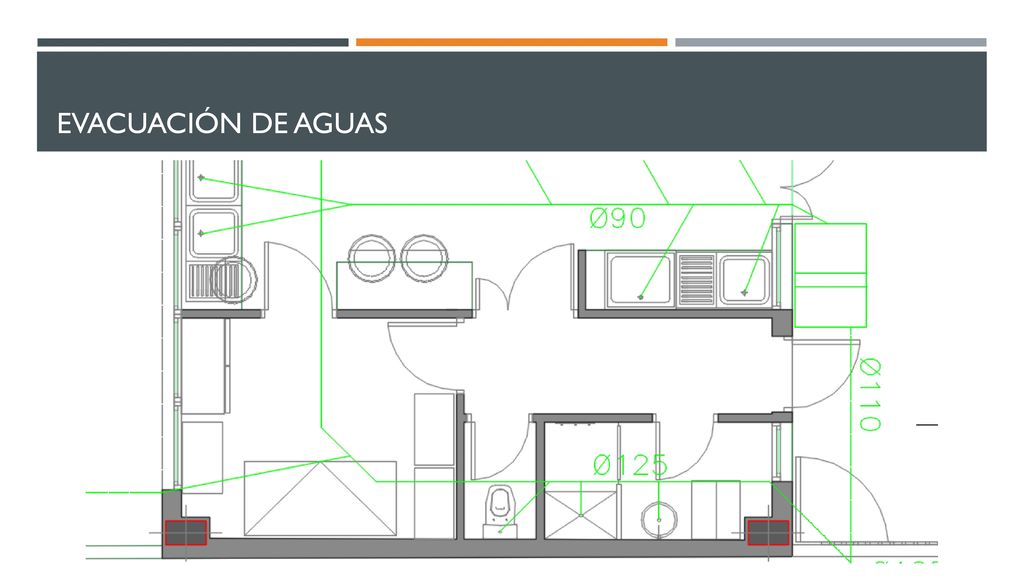

22 EVACUACIÓN DE AGUAS

23 PROTECCIÓN CONTRA INCENDIOS

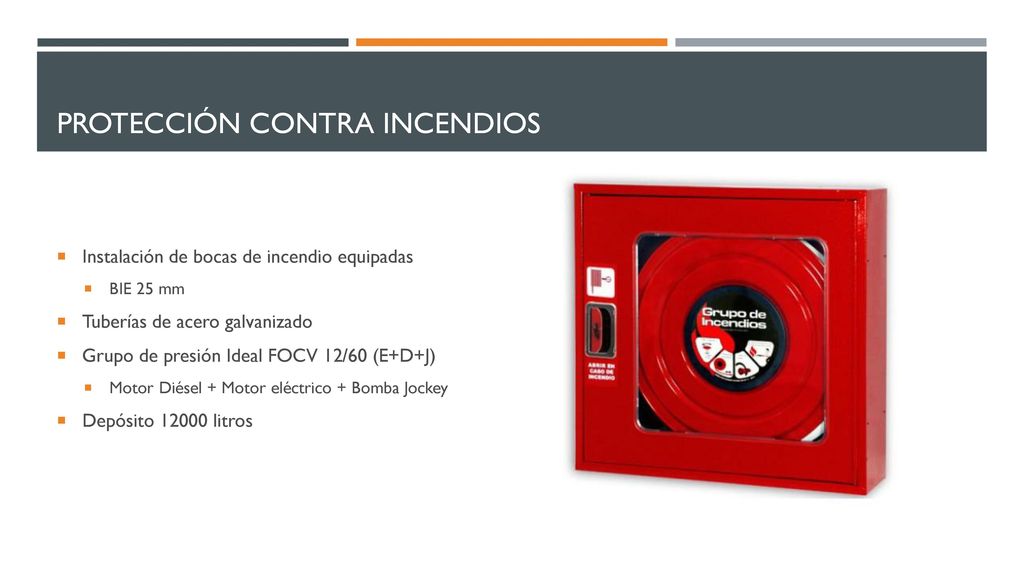

24 PROTECCIÓN CONTRA INCENDIOS
Instalación de bocas de incendio equipadas BIE 25 mm Tuberías de acero galvanizado Grupo de presión Ideal FOCV 12/60 (E+D+J) Motor Diésel + Motor eléctrico + Bomba Jockey Depósito litros

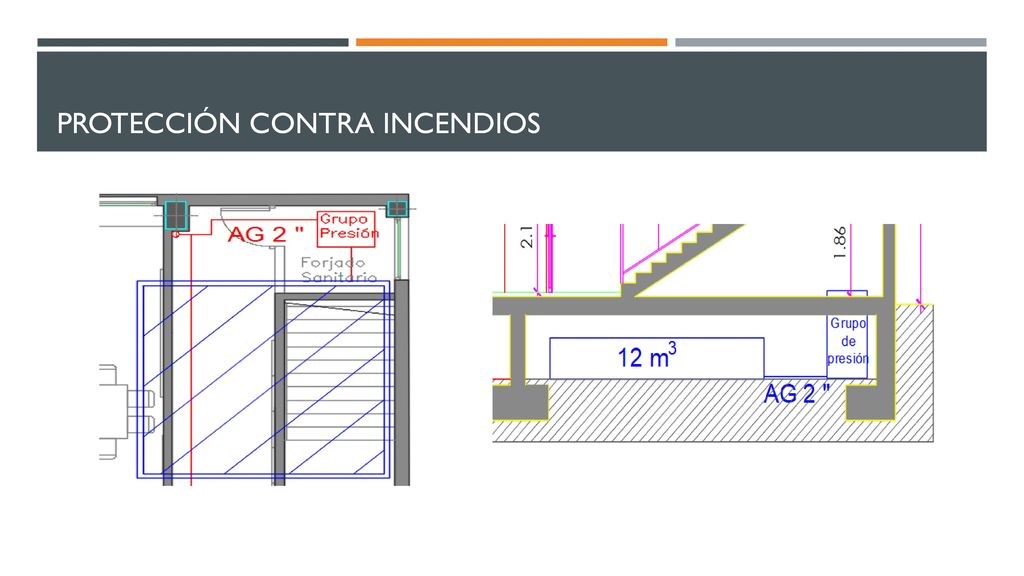

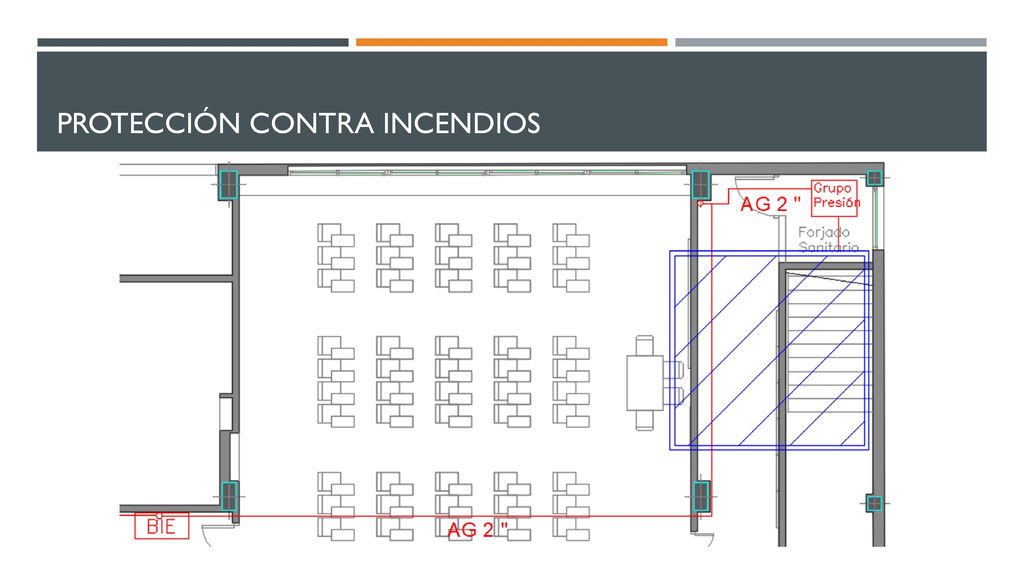

25 PROTECCIÓN CONTRA INCENDIOS

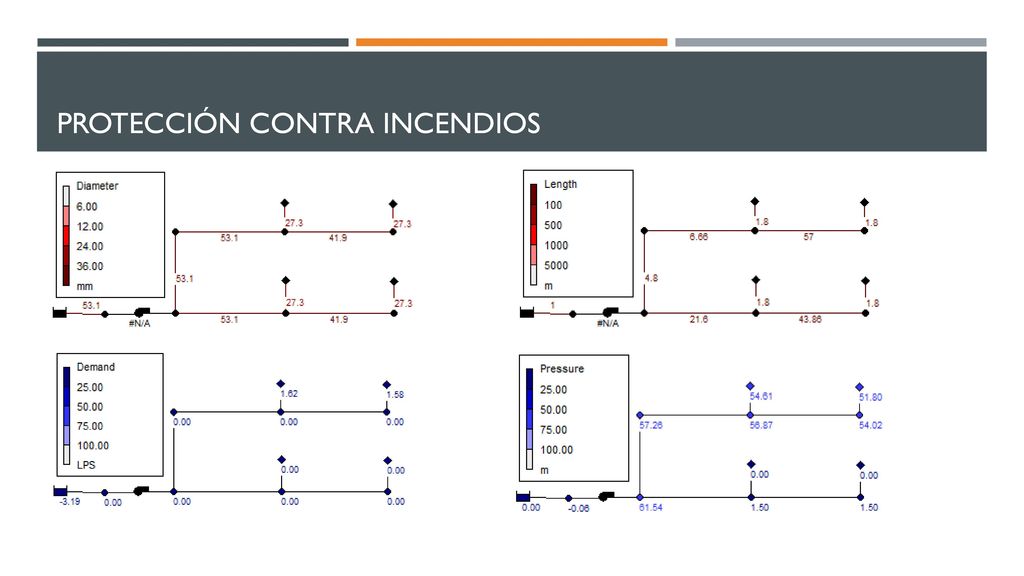

26 PROTECCIÓN CONTRA INCENDIOS

27 PROTECCIÓN CONTRA INCENDIOS

28 PLIEGO DE CONDICIONES

29 PLIEGO DE CONDICIONES Objetivo Normativa
Condiciones técnicas de los materiales Condiciones técnicas de ejecución Pruebas de servicio Condiciones facultativas Condiciones económicas Condiciones legales

30 PRESUPUESTO

31 PRESUPUESTOS Total 114.914,69€ Suministro de agua 16.715,35€ ACS
20.821,33 € Evacuación de aguas 16.955,48 € Protección contra incendios 27.589,77 € Total Ejecución 82.081,93 € 13% Gastos generales 10.670,65 € 6% Beneficio industrial 4.924,91€ 21% IVA 17.237,20 € Total ,69€

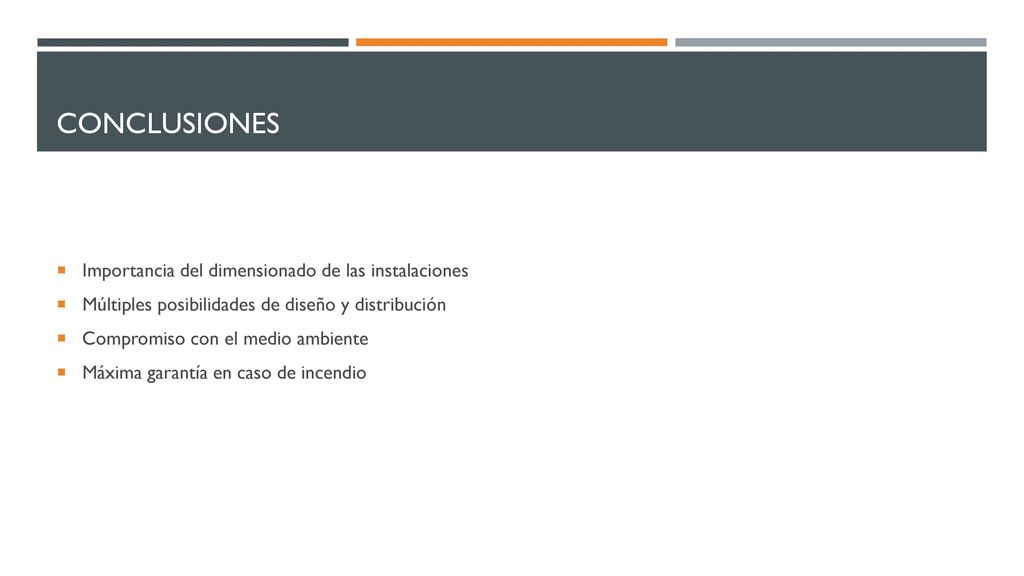

32 conclusiones Importancia del dimensionado de las instalaciones
Múltiples posibilidades de diseño y distribución Compromiso con el medio ambiente Máxima garantía en caso de incendio

33 PROYECTO DE LAS INSTALACIONES DE SUMINISTRO DE AGUA, EVACUACIÓN DE AGUAS PLUVIALES Y RESIDUALES, Y PROTECCIÓN CONTRA INCENDIOS PARA UN COLEGIO DE EDUCACIÓN PRIMARIA SITUADO EN PAIPORTA (VALENCIA)
