1
Diseño de un mueble para bicicletas multifuncional
Alumno: Rafel climent García Tutora: Maria Elisa march leuba
2
INDICE Introducción Antecedentes Desarrollo del producto Diseño final
Objetivo del proyecto Antecedentes Tipos de soportes Estudio de mercado Encuestas Necesidades y factores a considerar Desarrollo del producto Referentes Bocetos y primeras ideas Propuestas Evolución del diseño Simulación Diseño final Funcionalidades Proceso de fabricación Piezas de madera Pieza de metal Presupuesto
3
Introducción Bicicletas como medio de transporte urbano
Adaptación e impulso de la bici en ciudades Estaciones en distintos puntos de la ciudad Carril bici Señalización para bicicletas
4

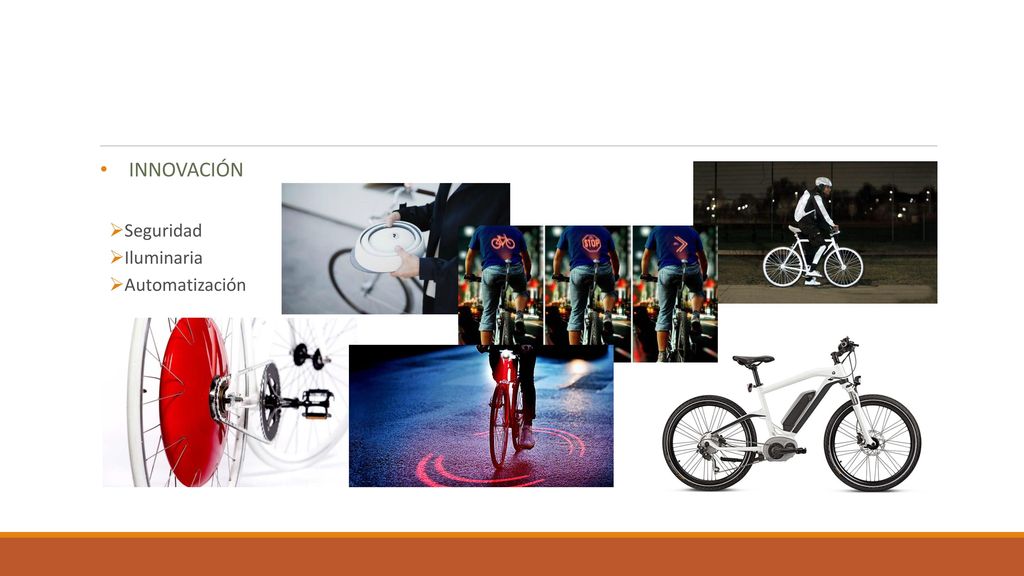

Innovación Seguridad Iluminaria Automatización
5
Objetivo del proyecto Diseño de un mueble para el almacenaje de bicicletas urbanas Cubrir las necesidades de los usuarios Evitar problemas detectados Multifuncionalidad
6
2. Antecedentes Tipos de soporte
suelo Contacto con el suelo AIRE Sin contacto con el suelo Para pared Para el techo
7

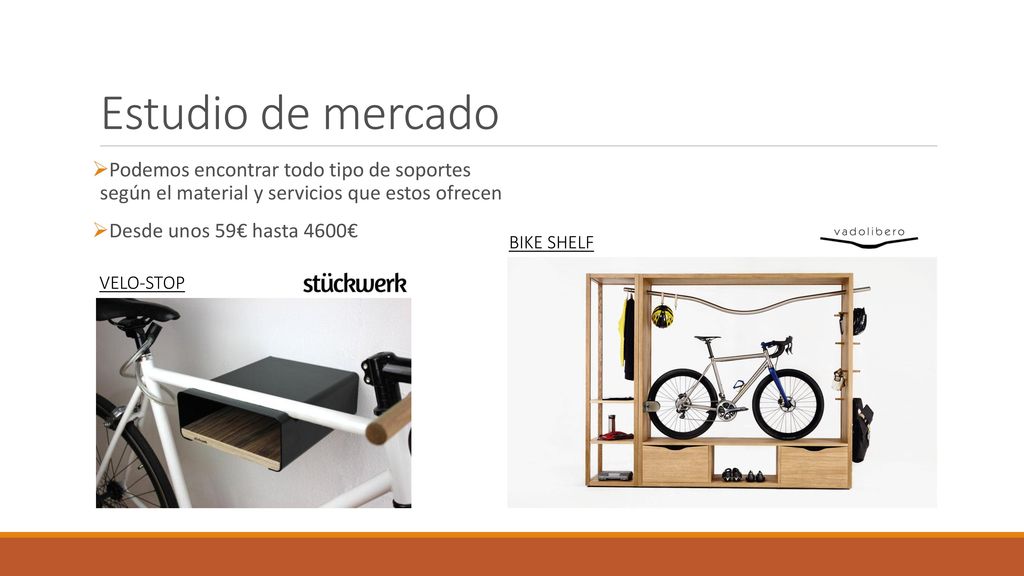

Estudio de mercado Podemos encontrar todo tipo de soportes según el material y servicios que estos ofrecen Desde unos 59€ hasta 4600€ BIKE SHELF VELO-STOP
8
ENCUESTAS Utilizan la bicicleta como medio de transporte avitual
Ciclistas entre 15 y 50 años
9

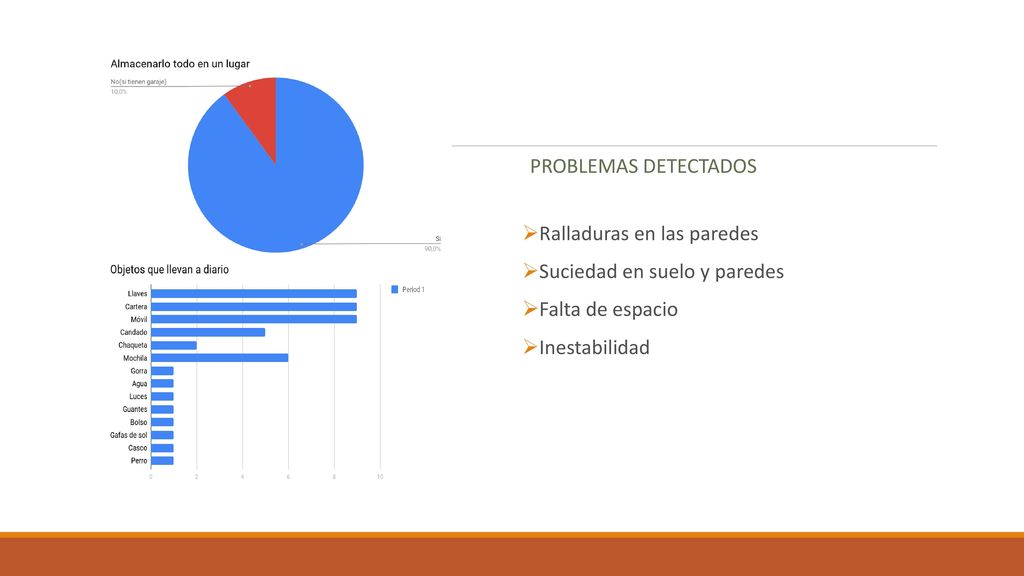

Problemas detectados Ralladuras en las paredes Suciedad en suelo y paredes Falta de espacio Inestabilidad
10

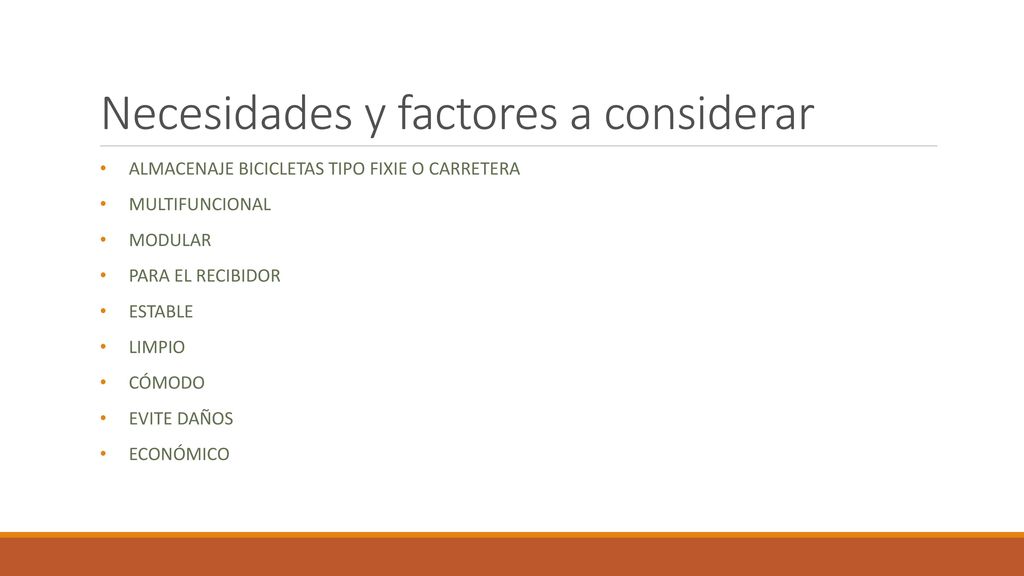

Necesidades y factores a considerar
Almacenaje bicicletas Tipo fixie o carretera Multifuncional modular Para el recibidor estable Limpio Cómodo Evite daños económico
11

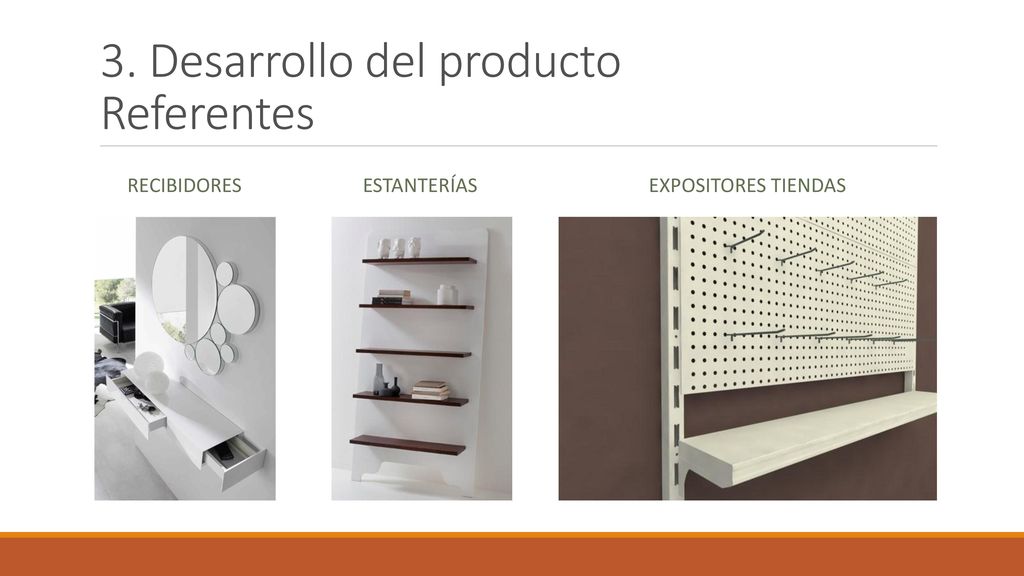

3. Desarrollo del producto Referentes
recibidores estanterías Expositores tiendas
12
Bocetos y primeras ideas
13
Propuestas 1 3 2
14
elección Prototipo 1 Prototipo 2 Prototipo 3 Transporte (tamaño/peso)
✅ ❌ Instalación Estética Fabricación Seguridad Limpieza TOTAL 1 4 2
15

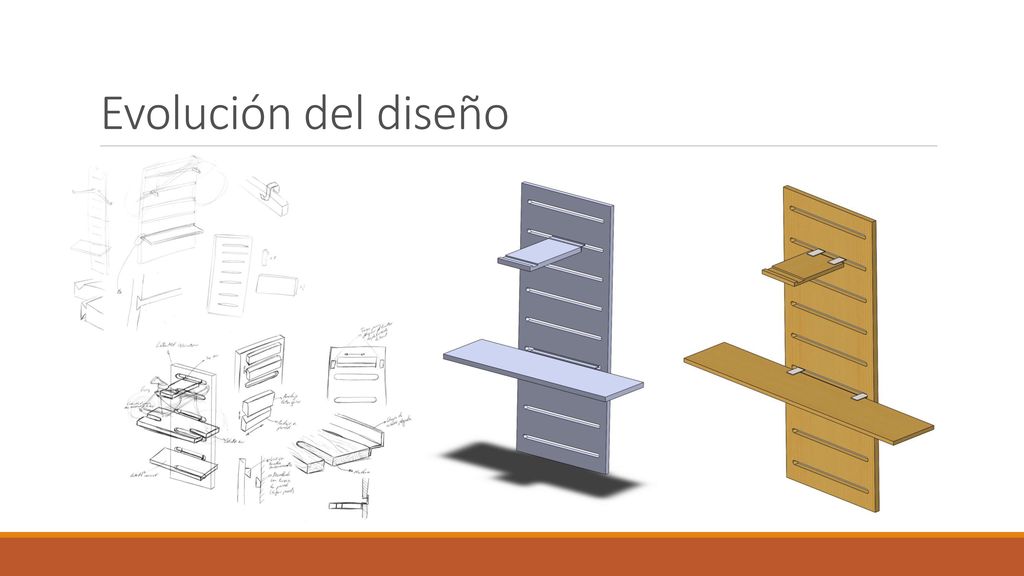

Evolución del diseño
16

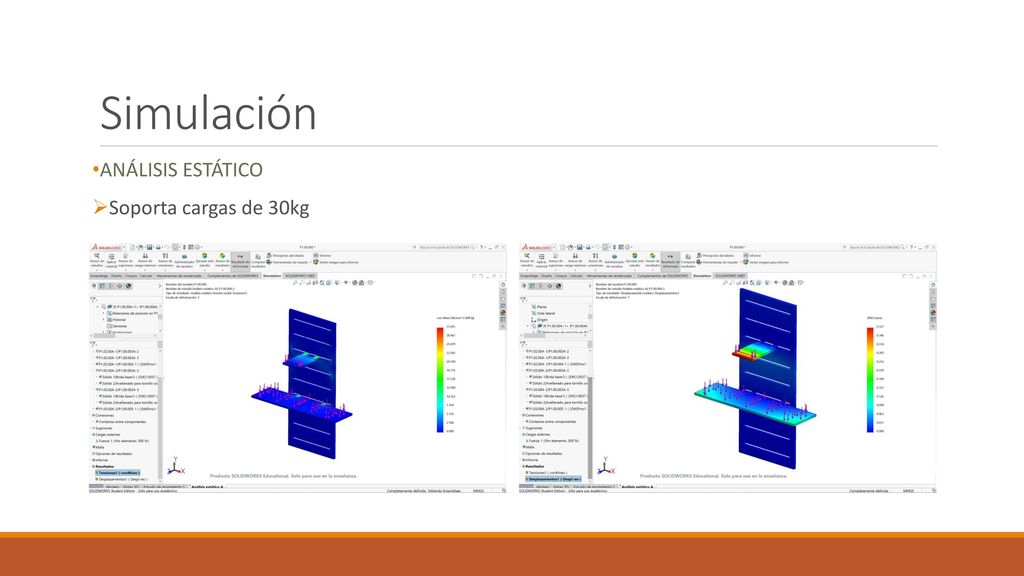

Simulación Análisis estático Soporta cargas de 30kg
17
4. Diseño final Panel principal ranurado Soporte para bicicleta
Estante
18

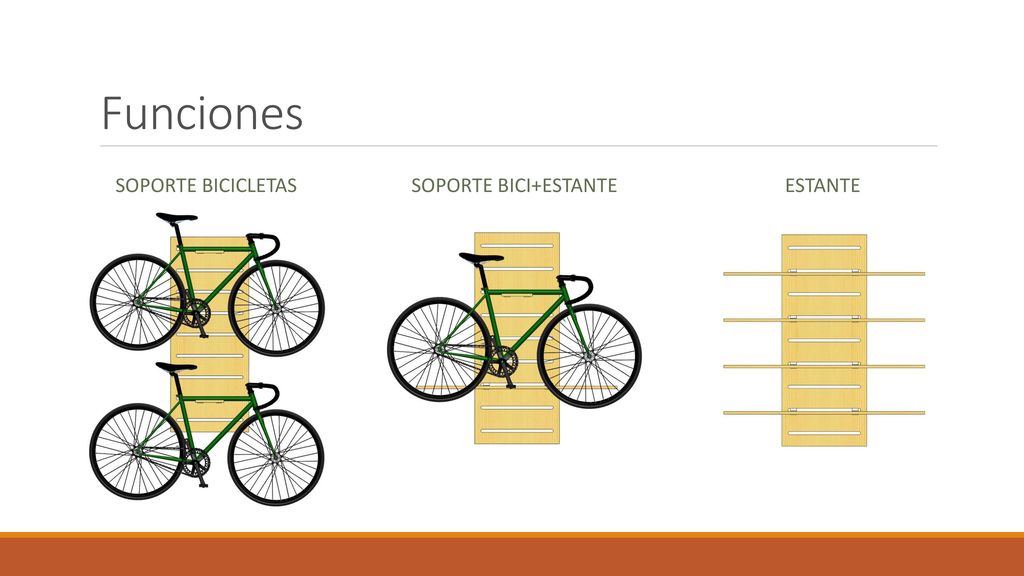

Funciones Soporte bicicletas Soporte Bici+estante estante
19
5. Proceso de fabricación
Piezas de madera Pieza de metal Material: Madera de Pino Corte con sierra vertical Lijadas con maquinas de banda ancha Fresadas y taladradas con maquinas CNC Barnizadas con pistola de aire Material: Acero S235JR (1.0037) Corte con sierra de cinta para acero Taladros con el taladro de banco Plegadas en la plegadora hidráulica Unión con soldadura de hilo
20

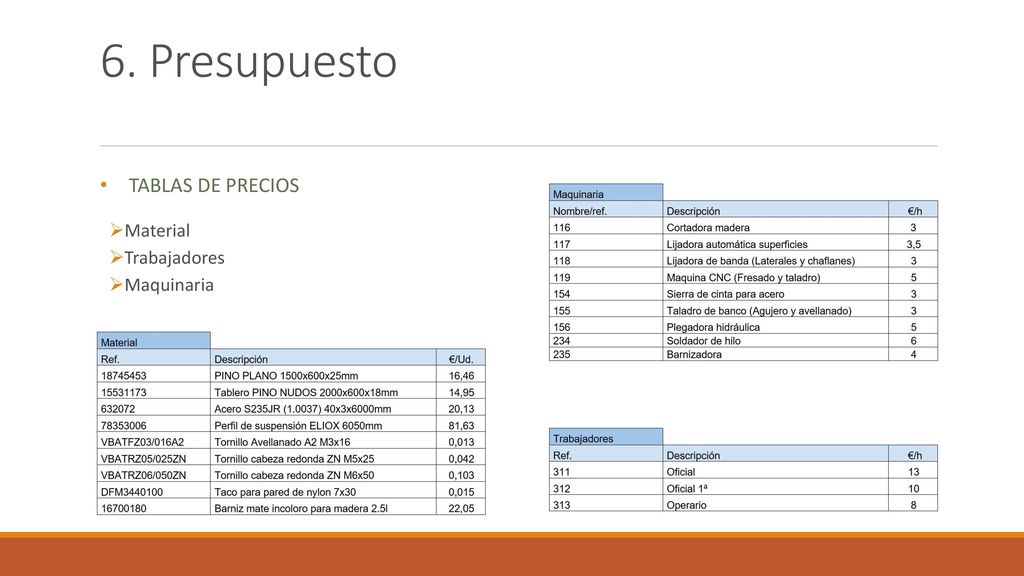

6. Presupuesto Tablas de precios Material Trabajadores Maquinaria
21

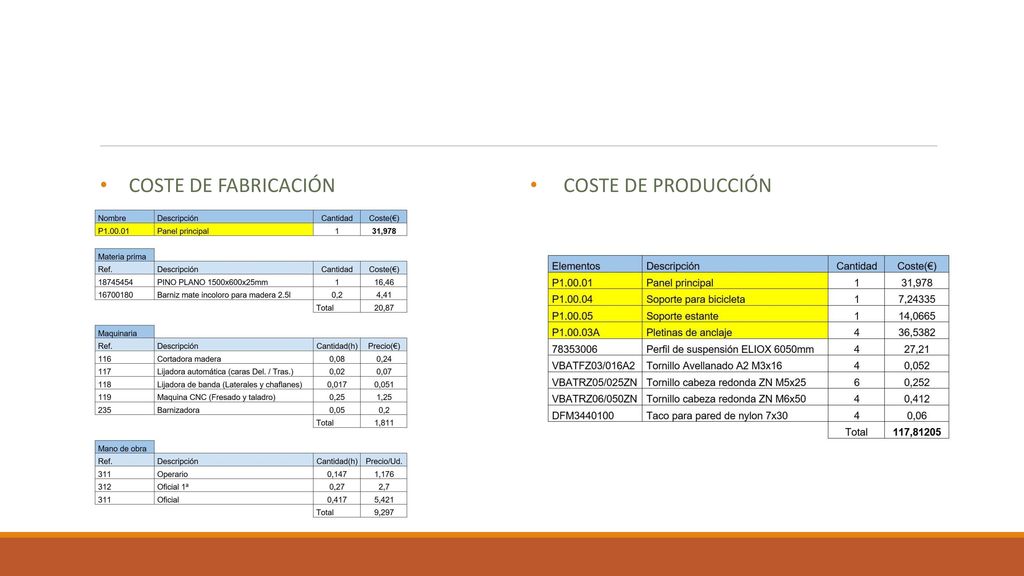

Coste de fabricación coste de producción
22
Gracias
