Modelo de datos. Teoría y Práctica.

Modelo de datos. Teoría y Práctica.
Ejemplo sobre Empresa de Distribución 01 de marzo de 2.005 Curso: Datawarehouse y Datamining: Nuevas herramientas de Análisis de Clientes aplicadas en el Marketing actual

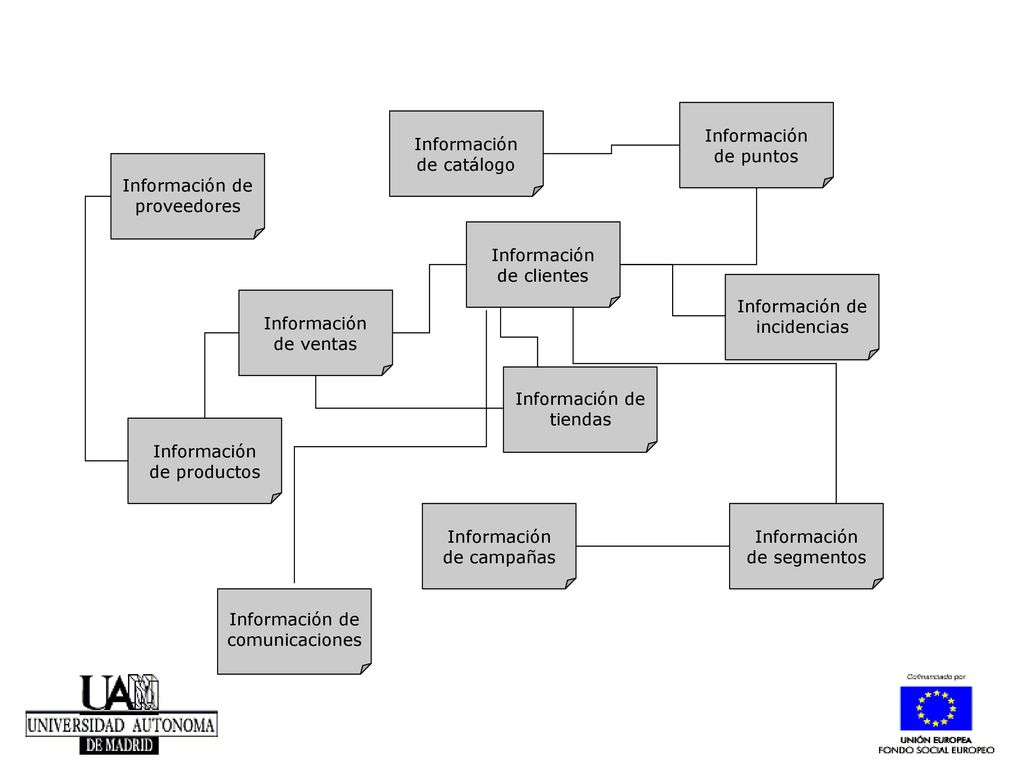

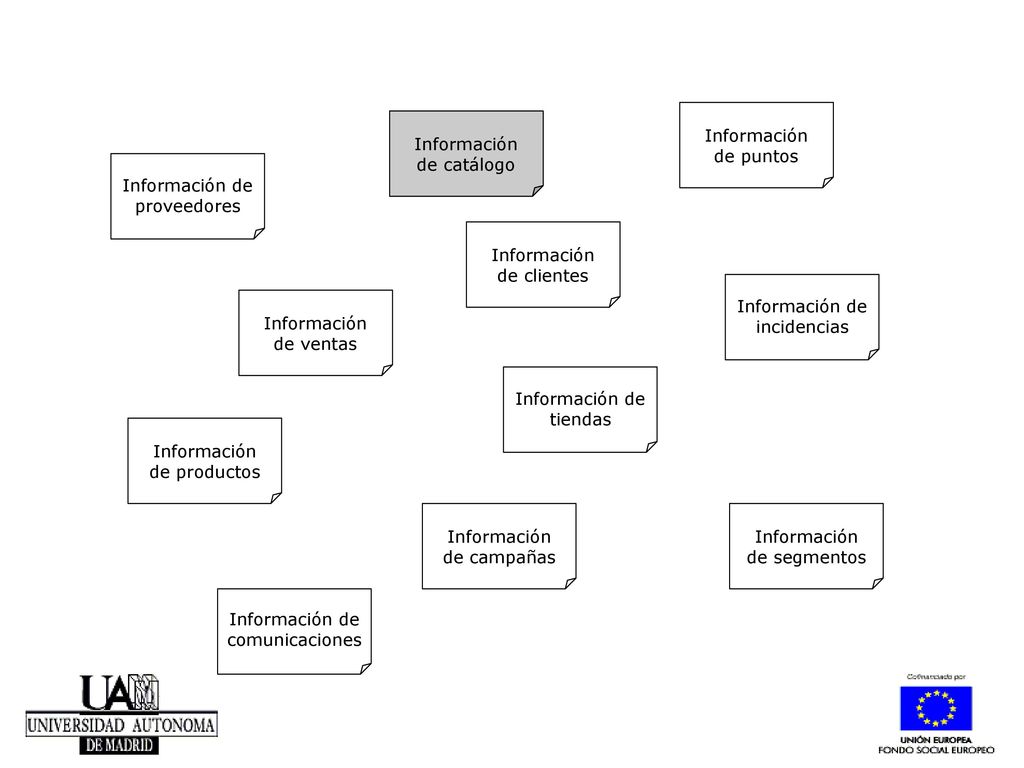

Información de catálogo

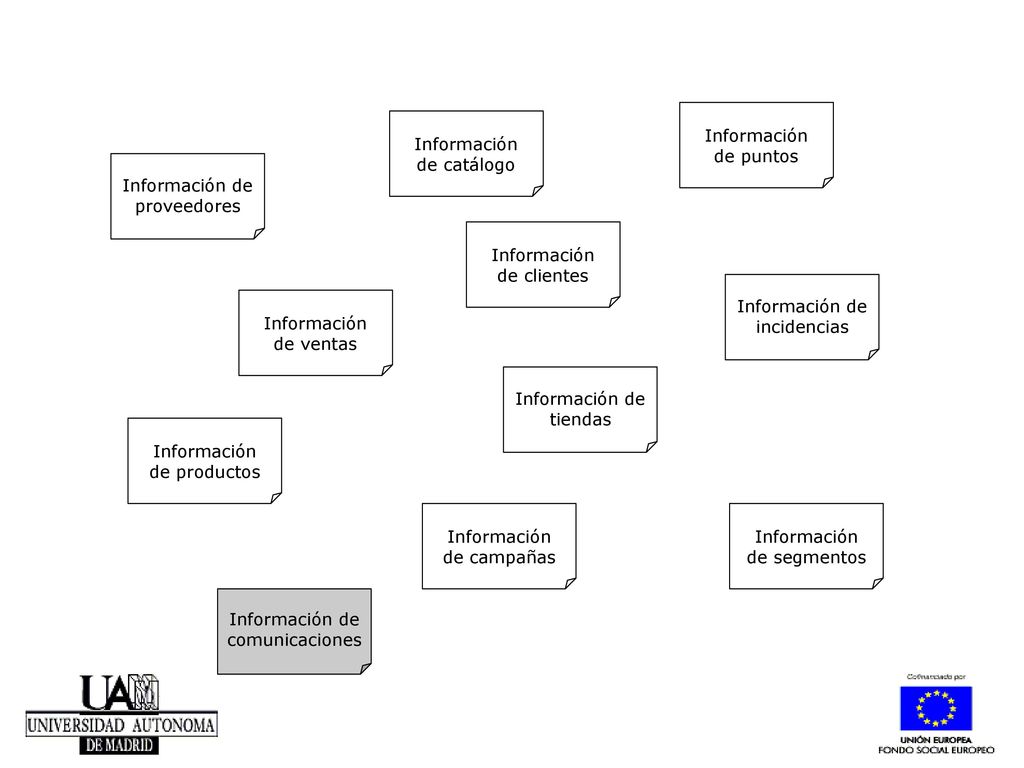

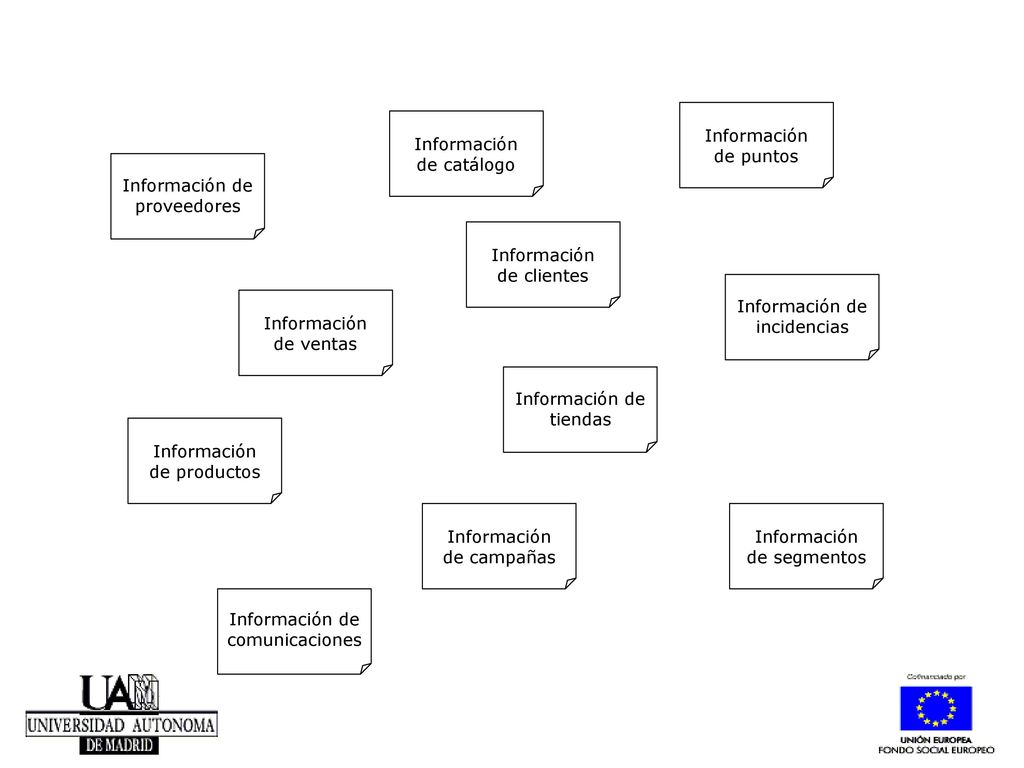

Información de puntos Información de catálogo Información de proveedores Información de clientes Información de incidencias Información de ventas Información de tiendas Información de productos Información de campañas Información de segmentos Información de comunicaciones

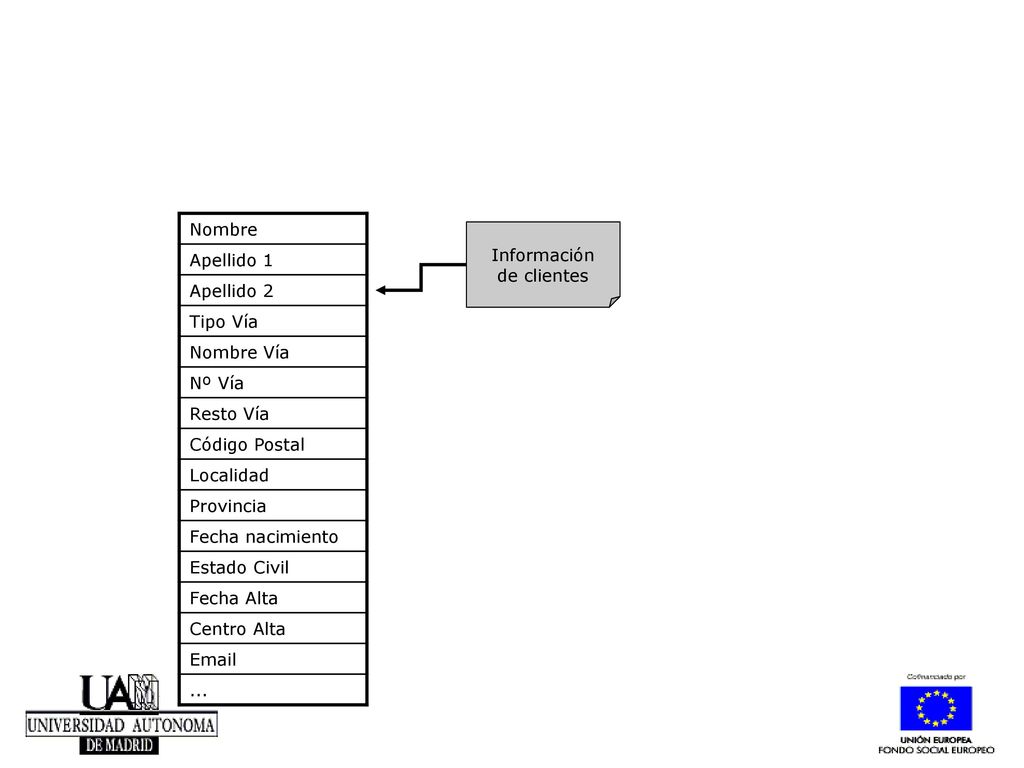

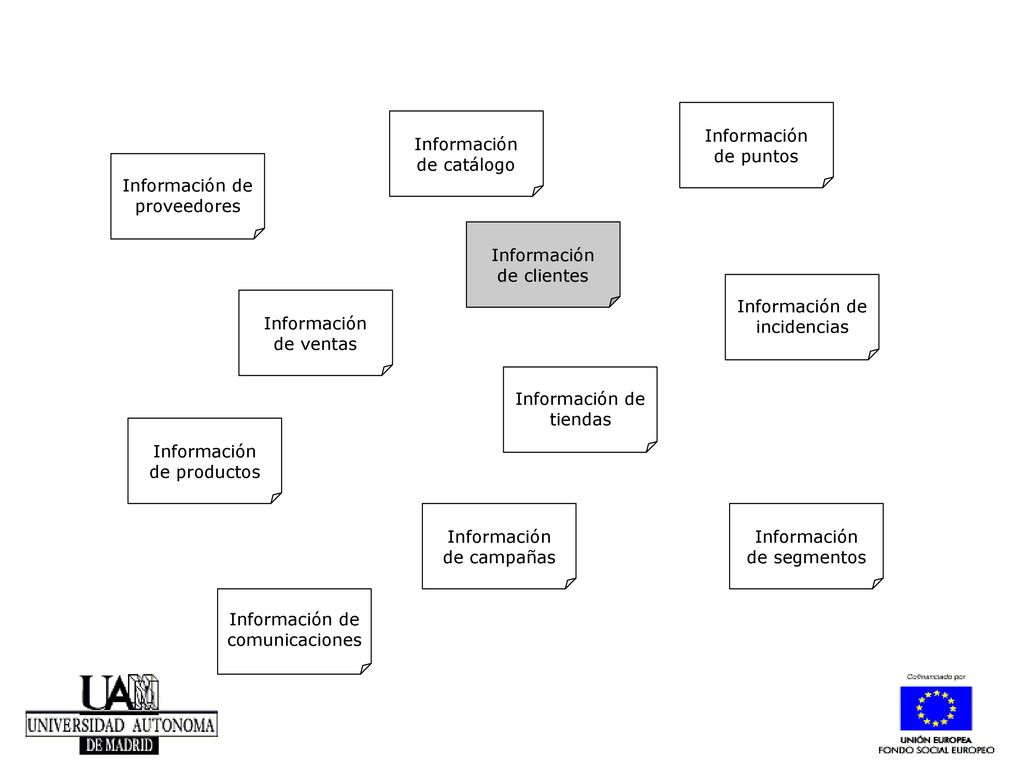

Información de clientes
Nombre Apellido 1 Apellido 2 Tipo Vía Nombre Vía Nº Vía Resto Vía Código Postal Localidad Provincia Fecha nacimiento Estado Civil Fecha Alta Centro Alta ... Información de clientes

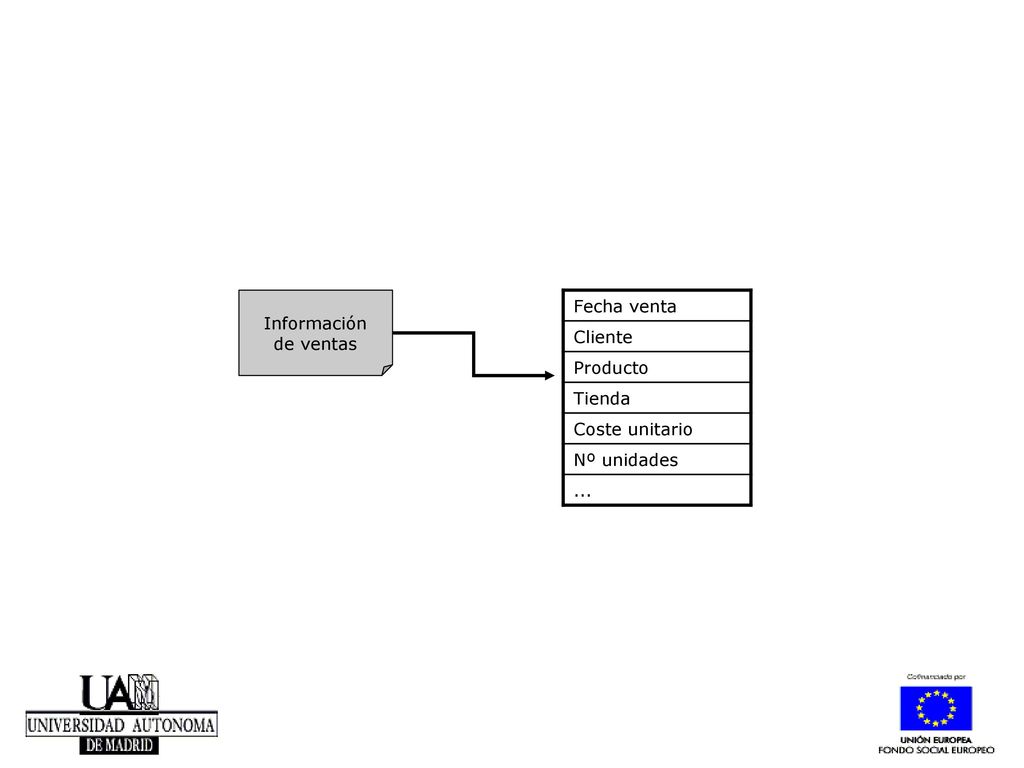

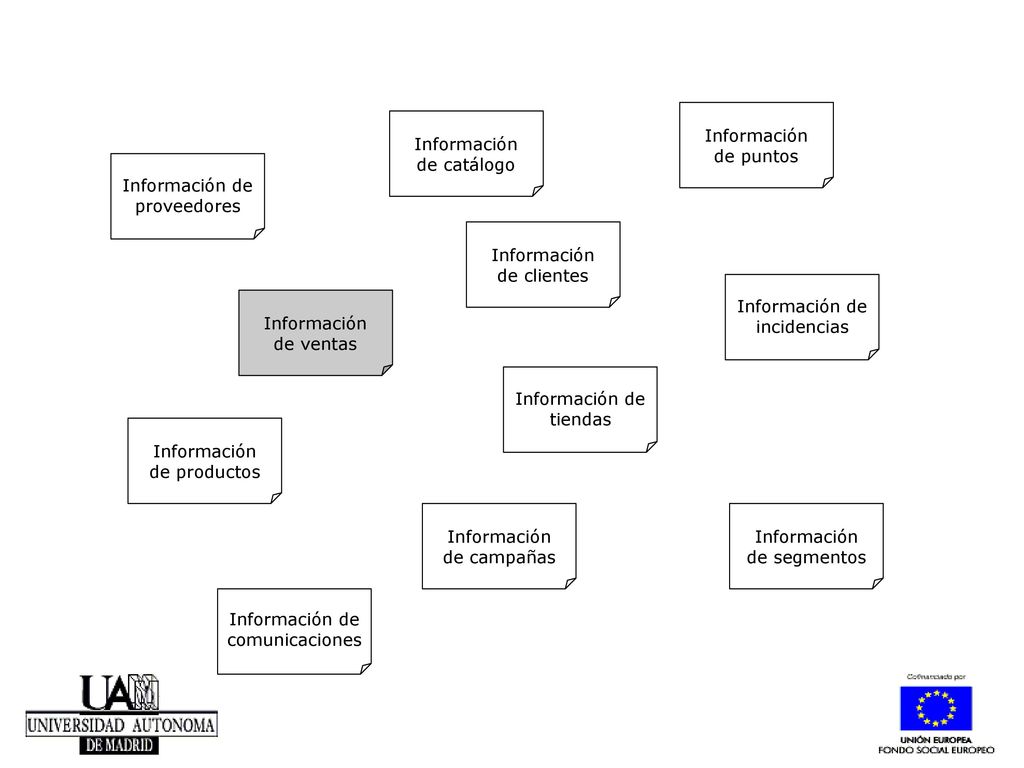

Fecha venta Cliente Producto Tienda Coste unitario Nº unidades ... Información de ventas

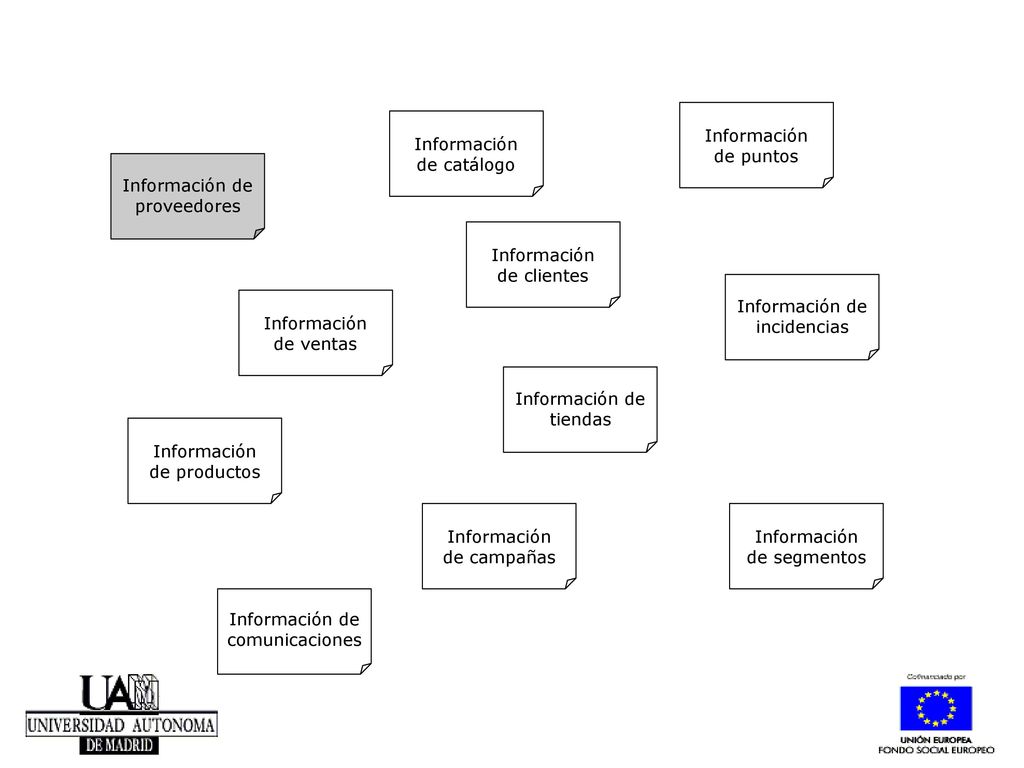

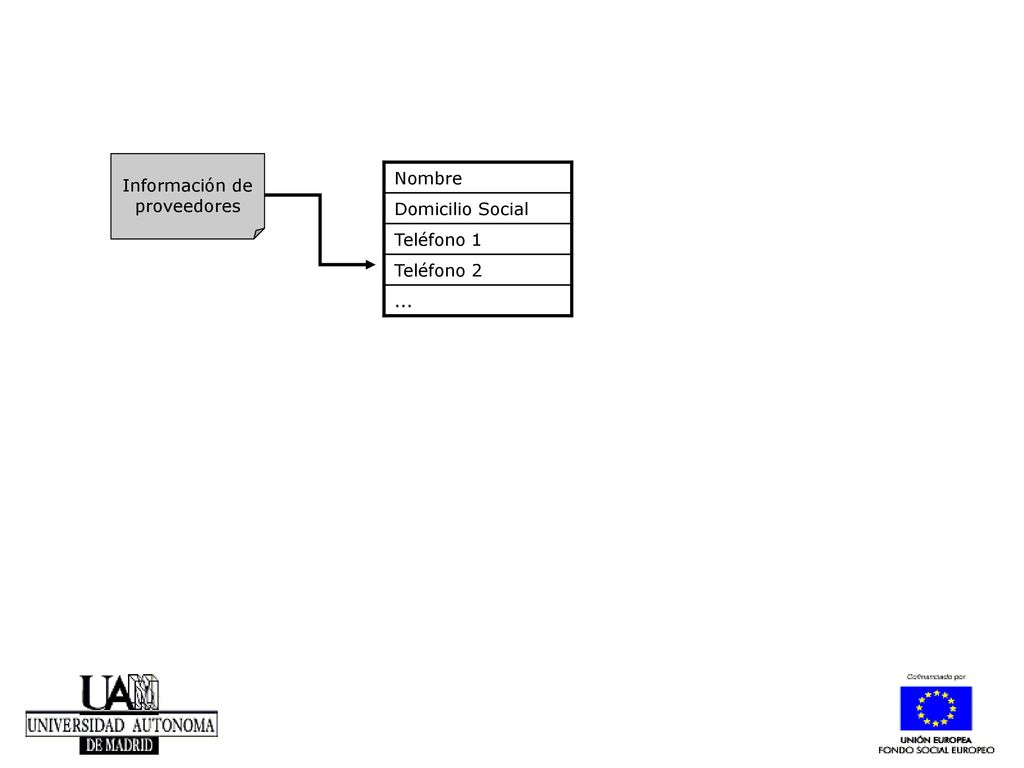

Información de proveedores
Nombre Domicilio Social Teléfono 1 Teléfono 2 ... Información de proveedores

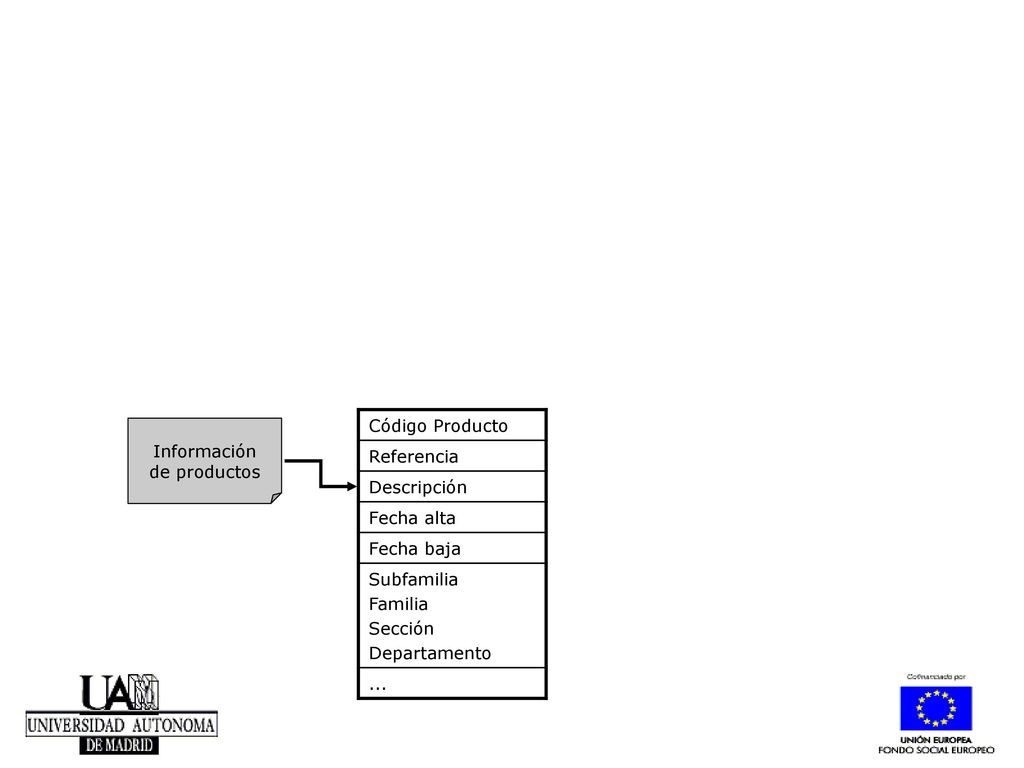

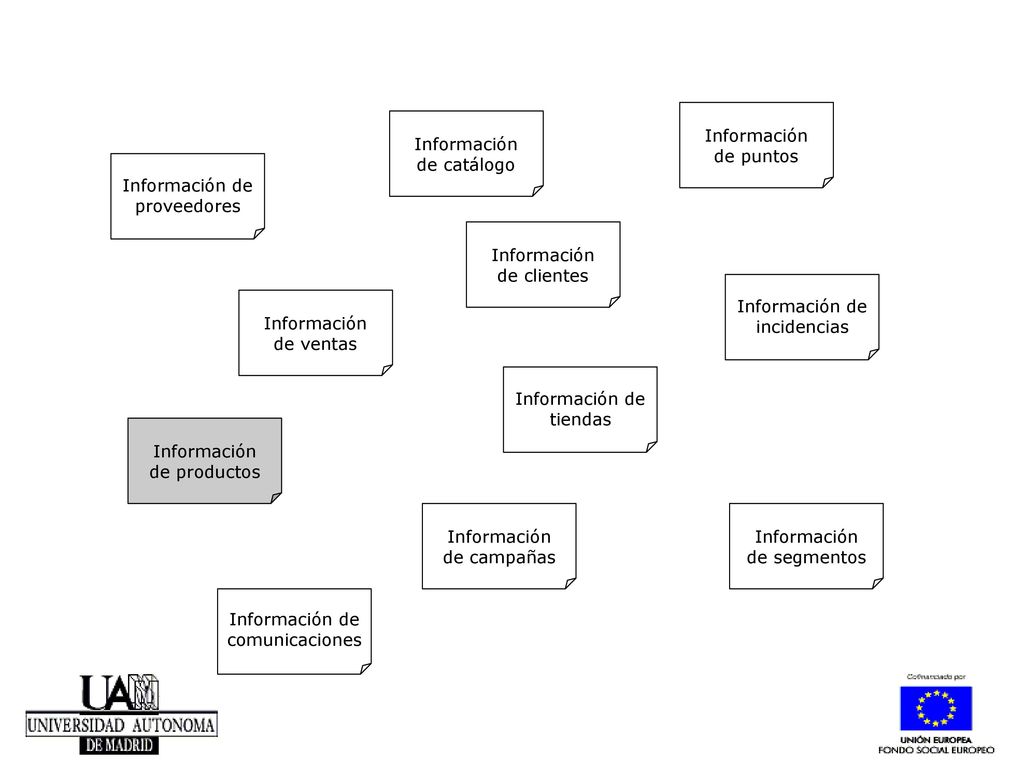

Información de productos
Código Producto Referencia Descripción Fecha alta Fecha baja Subfamilia Familia Sección Departamento ... Información de productos

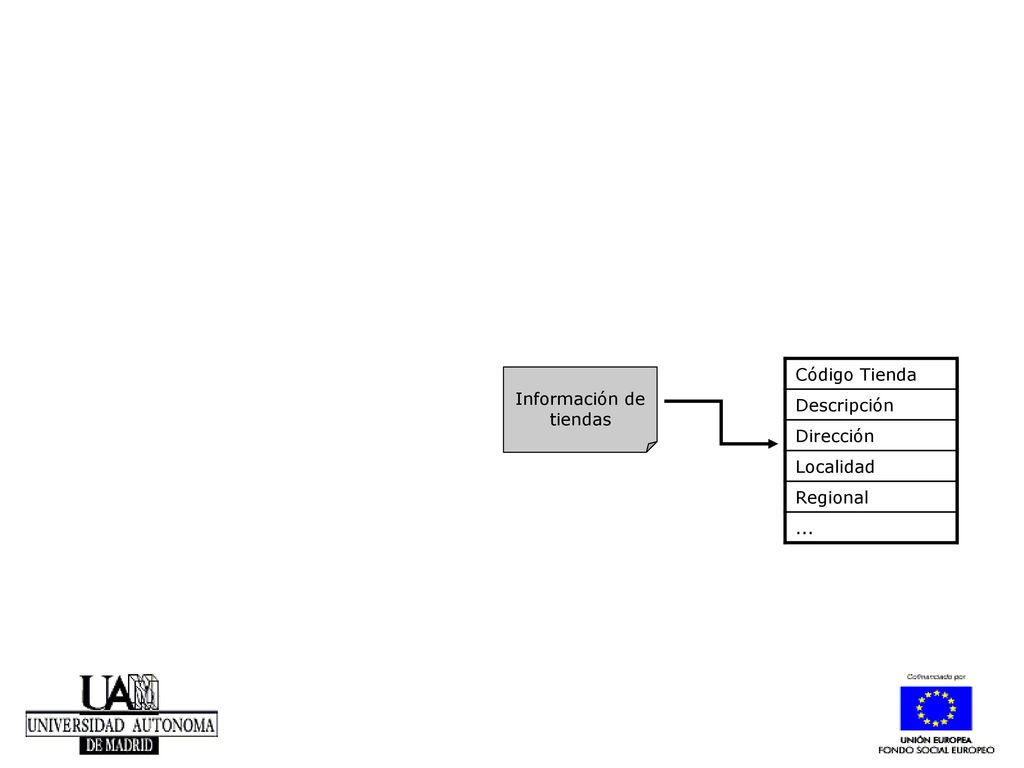

Información de tiendas
Código Tienda Descripción Dirección Localidad Regional ... Información de tiendas

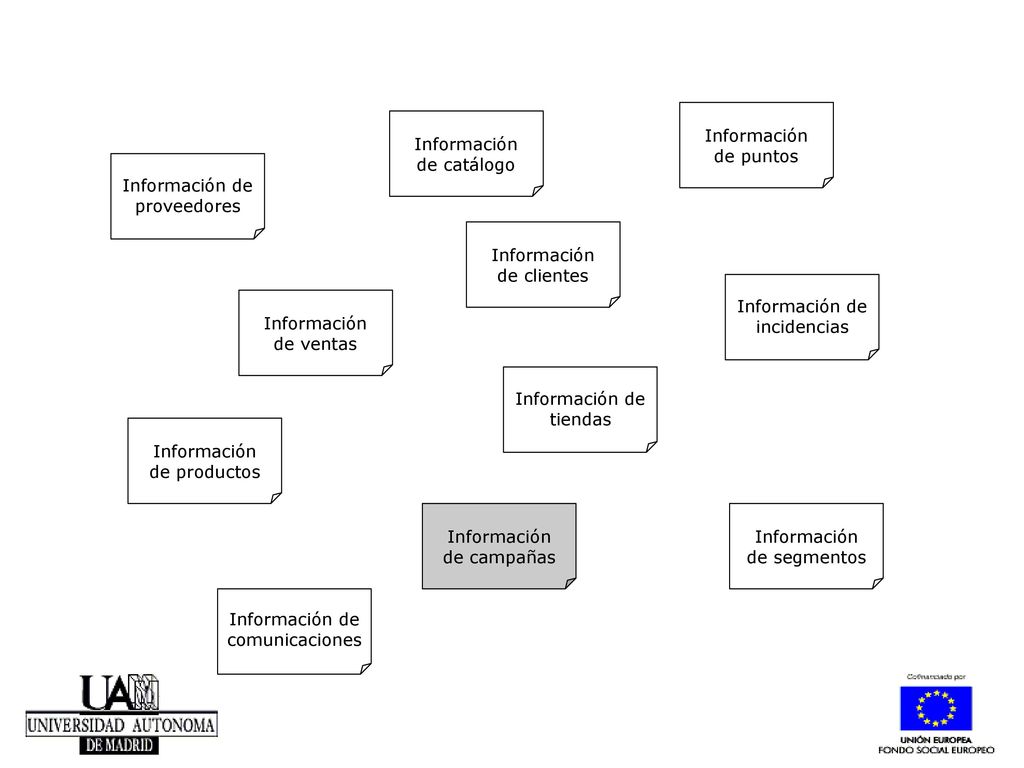

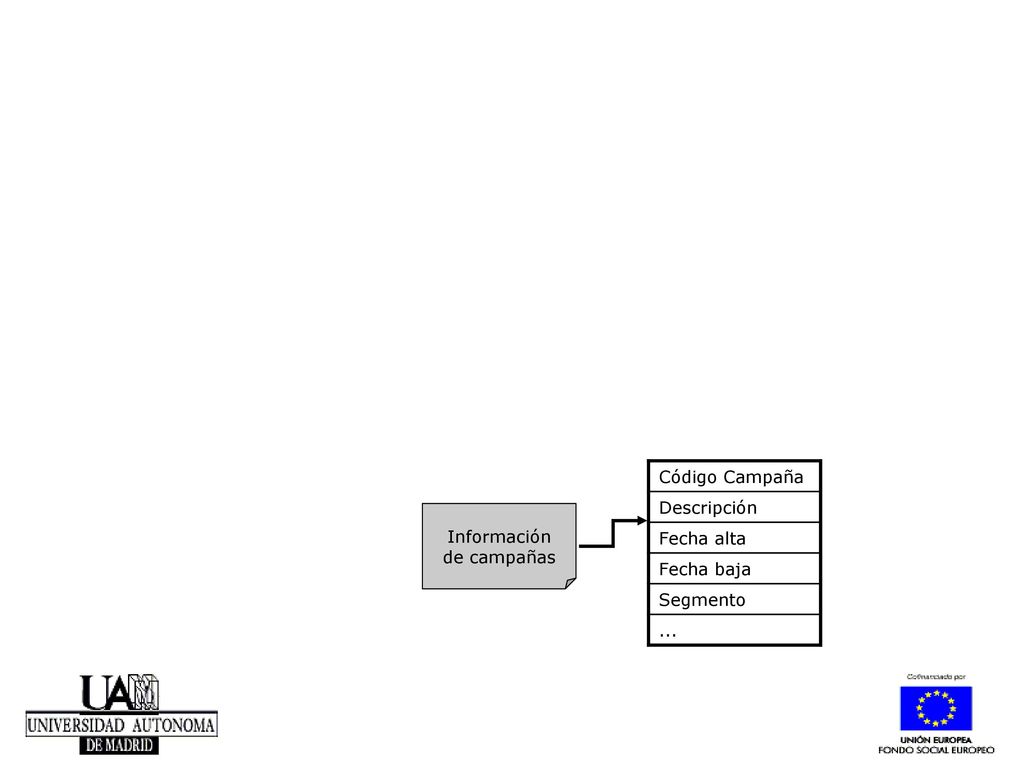

Información de campañas
Código Campaña Descripción Fecha alta Fecha baja Segmento ... Información de campañas

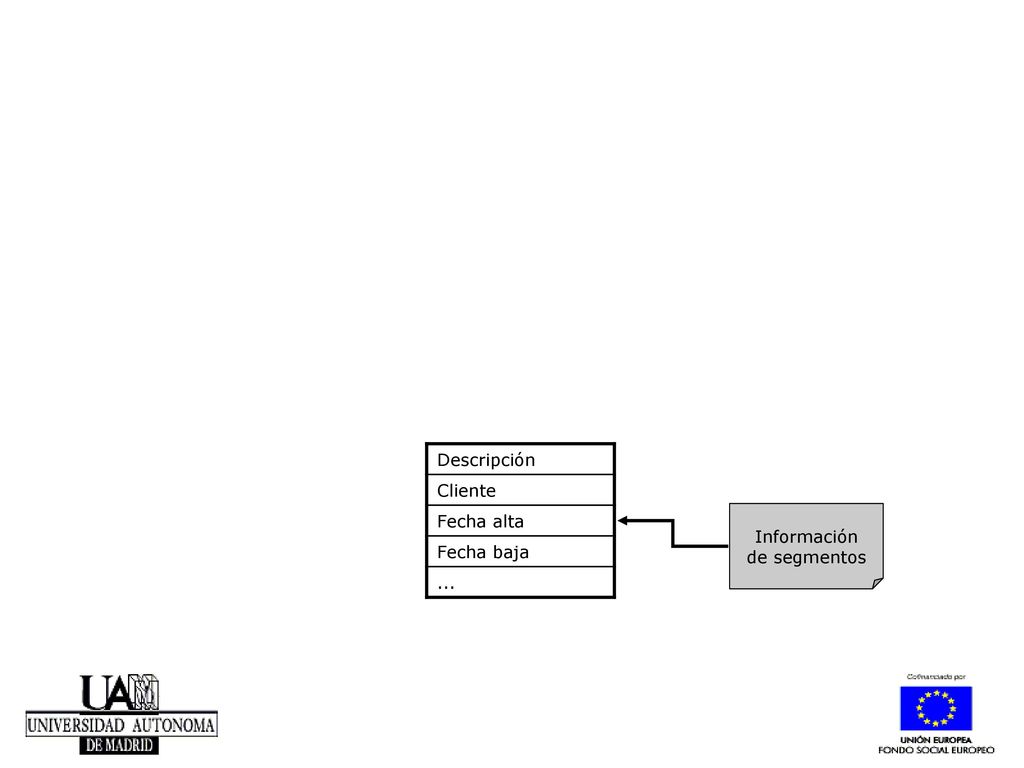

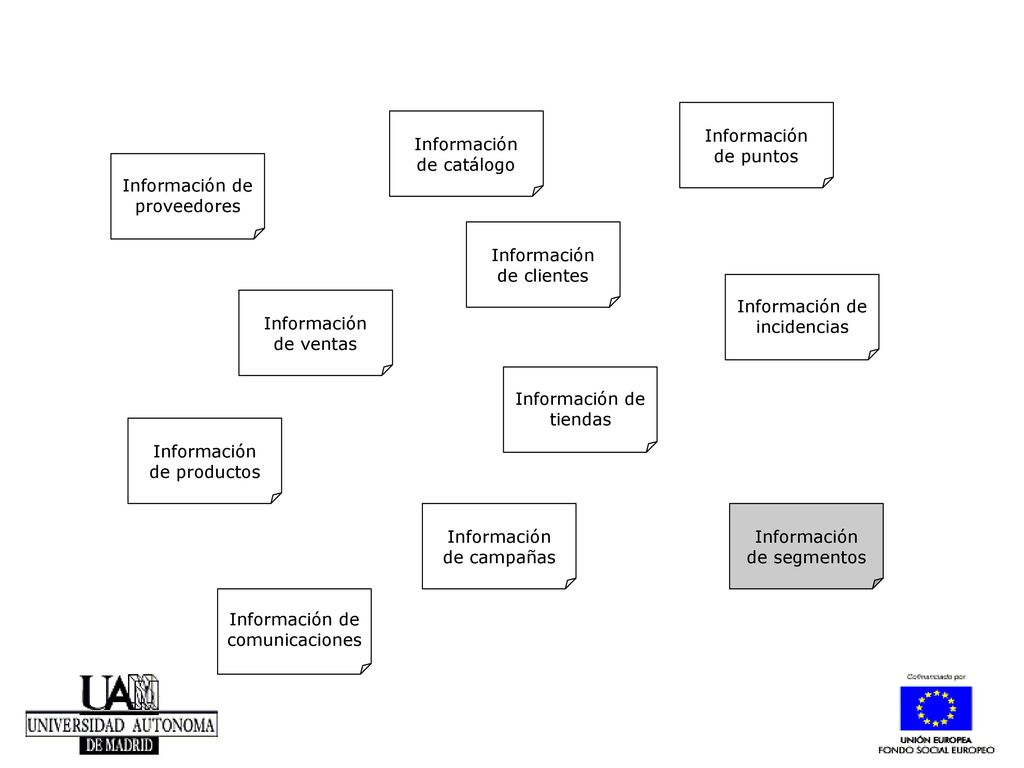

Información de segmentos
Descripción Cliente Fecha alta Fecha baja ... Información de segmentos

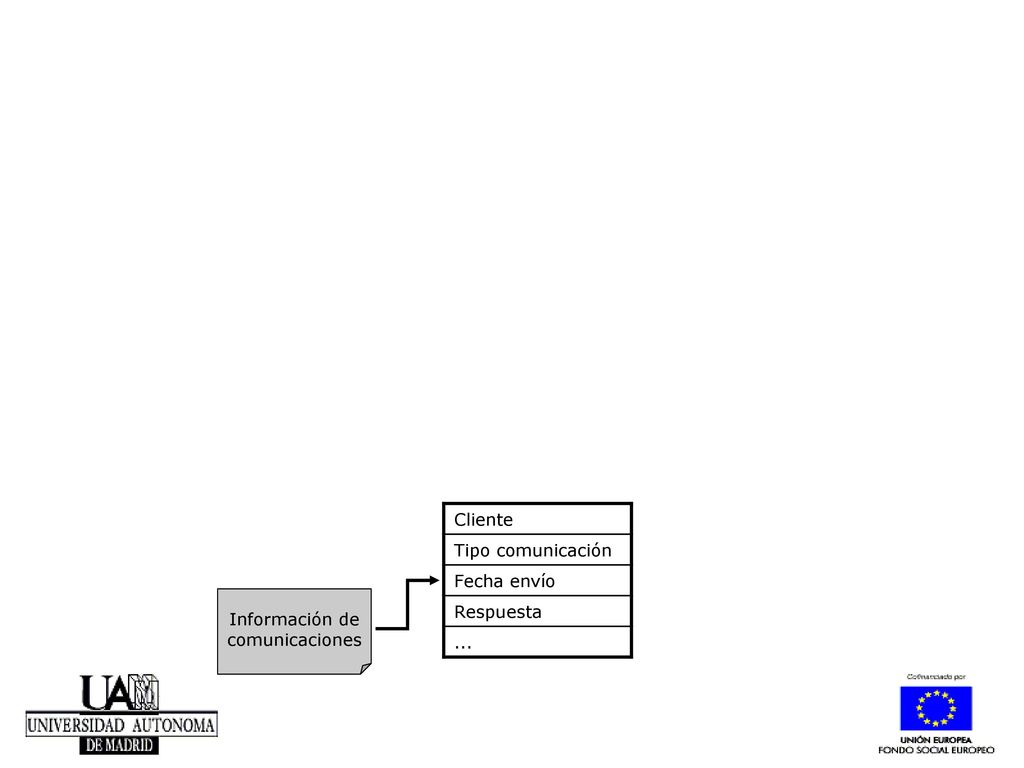

Información de comunicaciones
Cliente Tipo comunicación Fecha envío Respuesta ... Información de comunicaciones

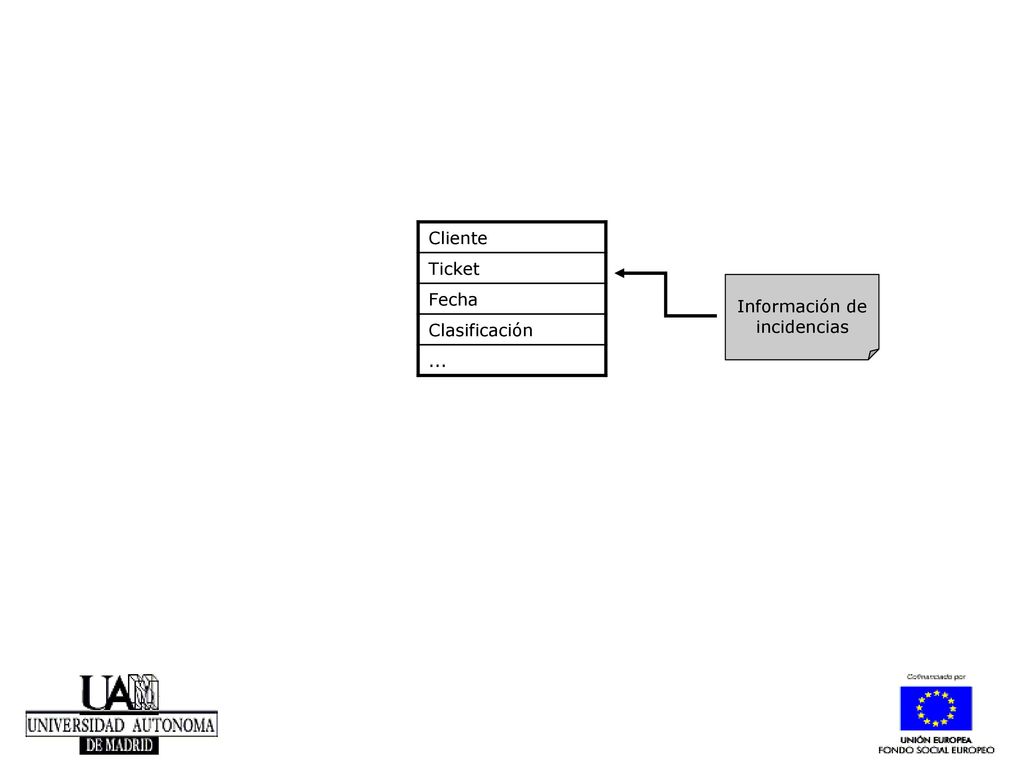

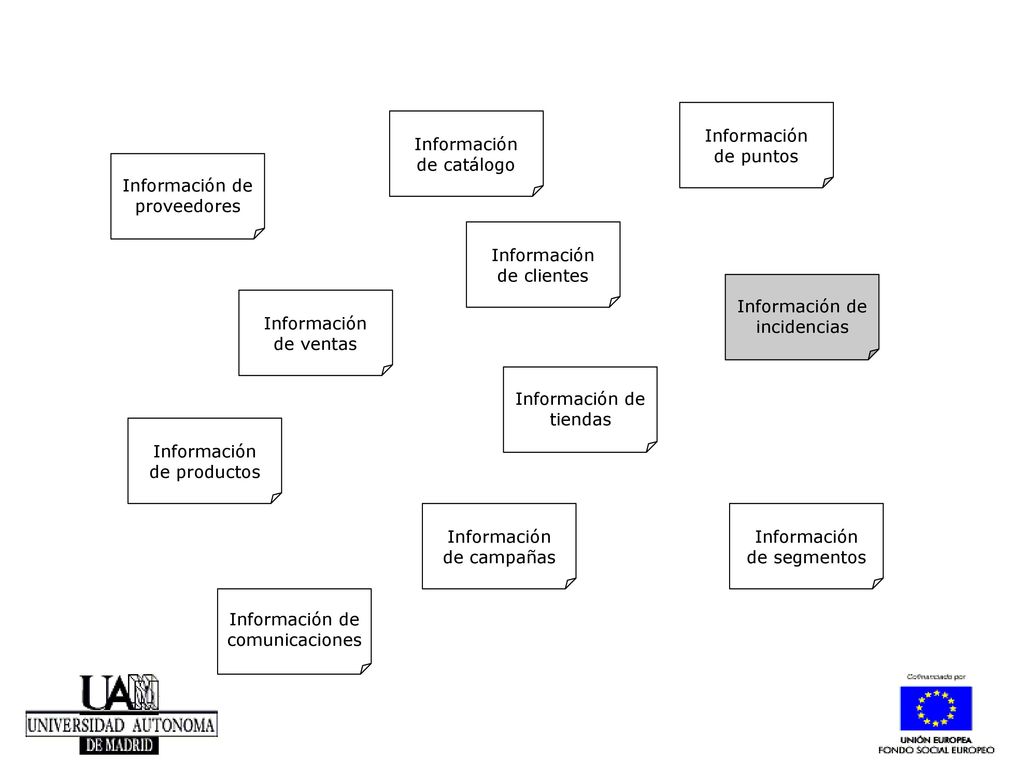

Información de incidencias
Cliente Ticket Fecha Clasificación ... Información de incidencias

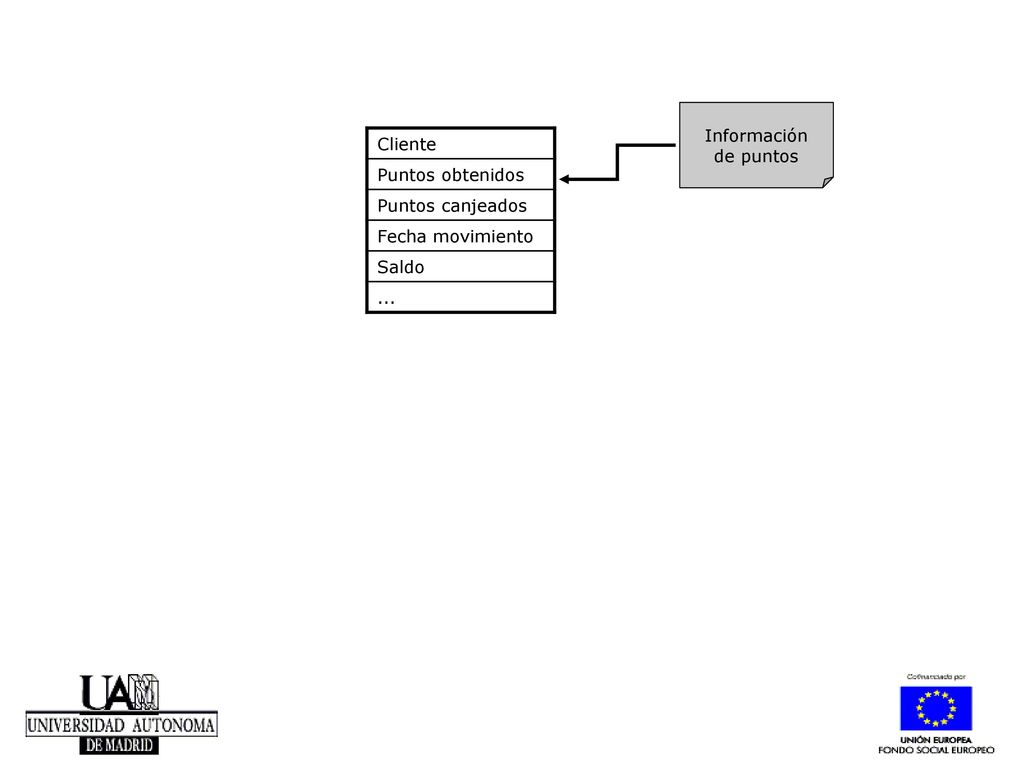

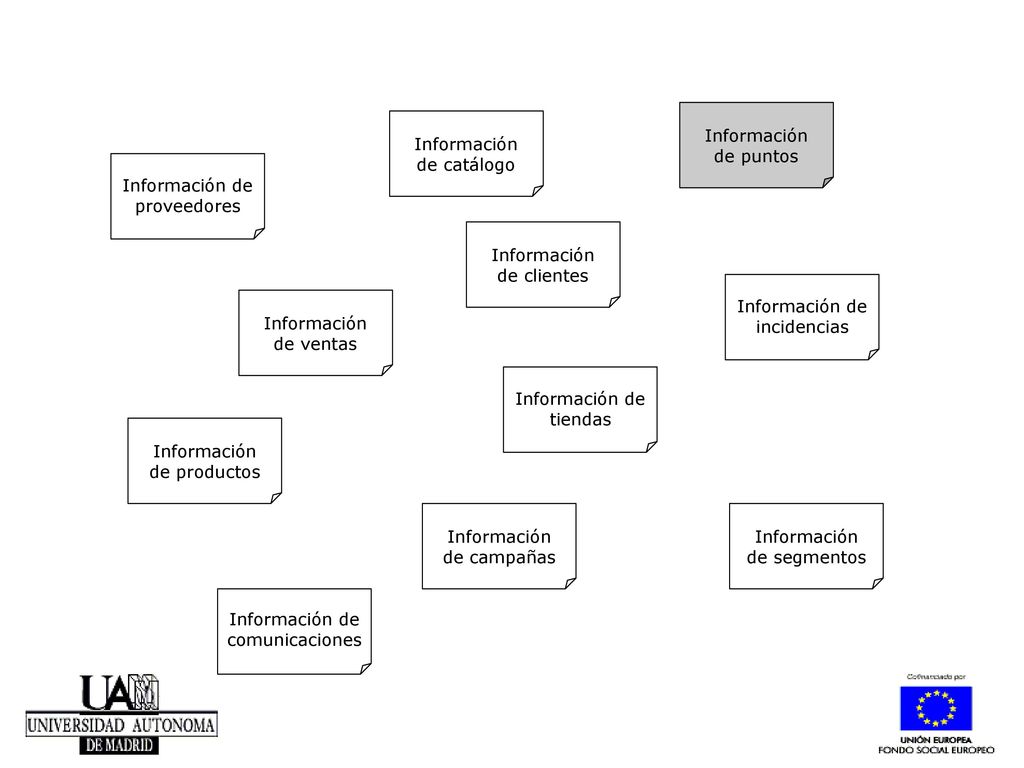

Información de puntos Cliente Puntos obtenidos Puntos canjeados Fecha movimiento Saldo ...

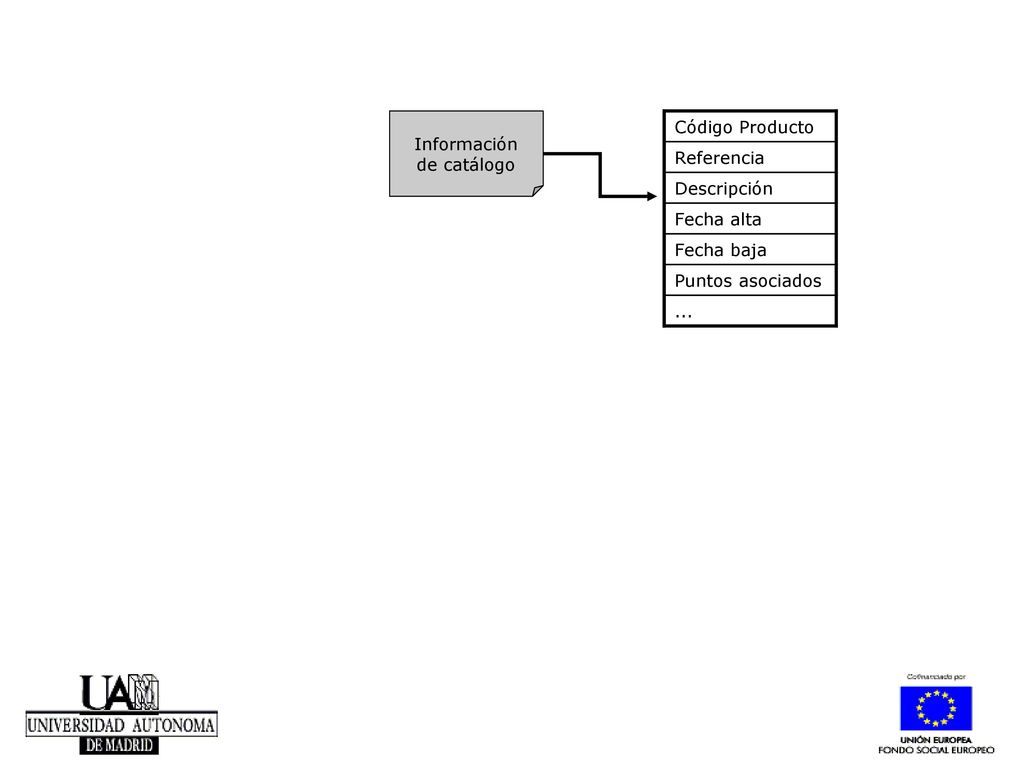

Código Producto Referencia Descripción Fecha alta Fecha baja Puntos asociados ... Información de catálogo

Cómo se van a mantener en el tiempo

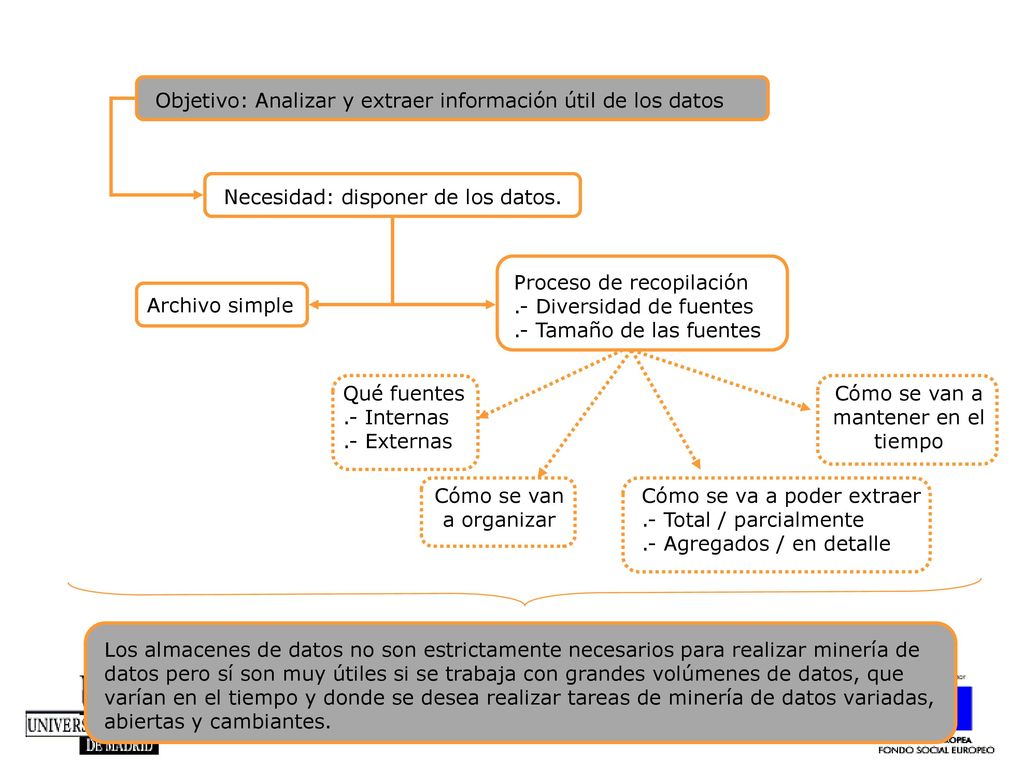

Objetivo: Analizar y extraer información útil de los datos Necesidad: disponer de los datos. Proceso de recopilación .- Diversidad de fuentes .- Tamaño de las fuentes Archivo simple Qué fuentes .- Internas .- Externas Cómo se van a mantener en el tiempo Cómo se van a organizar Cómo se va a poder extraer .- Total / parcialmente .- Agregados / en detalle Los almacenes de datos no son estrictamente necesarios para realizar minería de datos pero sí son muy útiles si se trabaja con grandes volúmenes de datos, que varían en el tiempo y donde se desea realizar tareas de minería de datos variadas, abiertas y cambiantes.

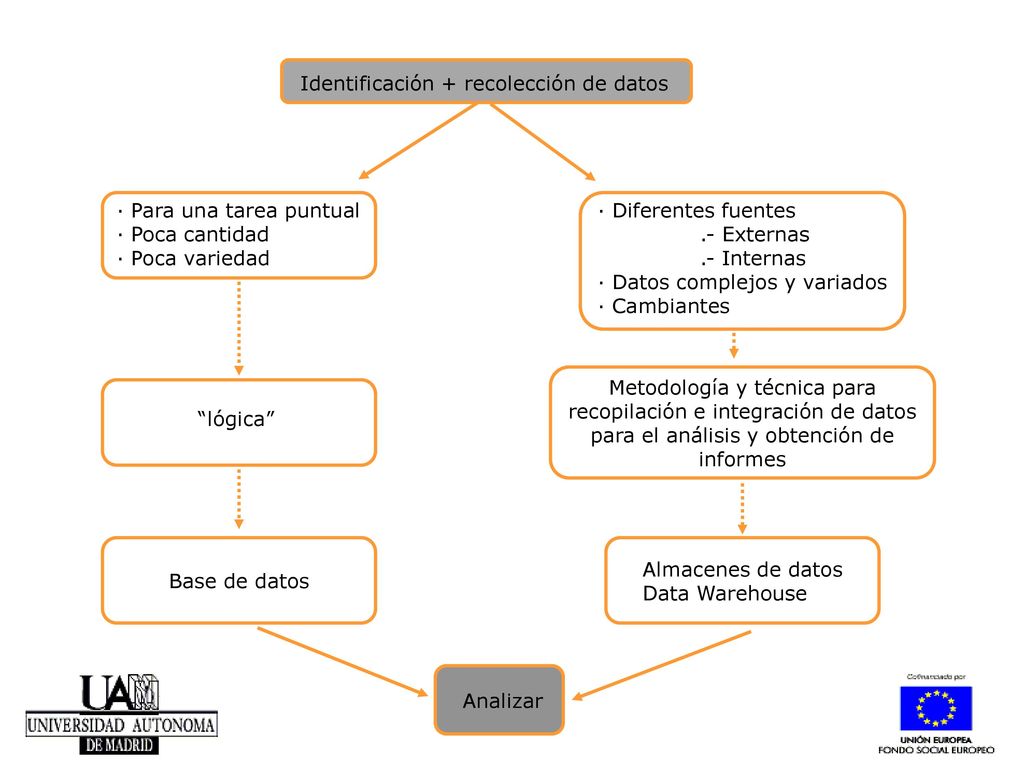

Identificación + recolección de datos
· Para una tarea puntual · Poca cantidad · Poca variedad · Diferentes fuentes .- Externas .- Internas · Datos complejos y variados · Cambiantes Metodología y técnica para recopilación e integración de datos para el análisis y obtención de informes “lógica” Almacenes de datos Data Warehouse Base de datos Analizar

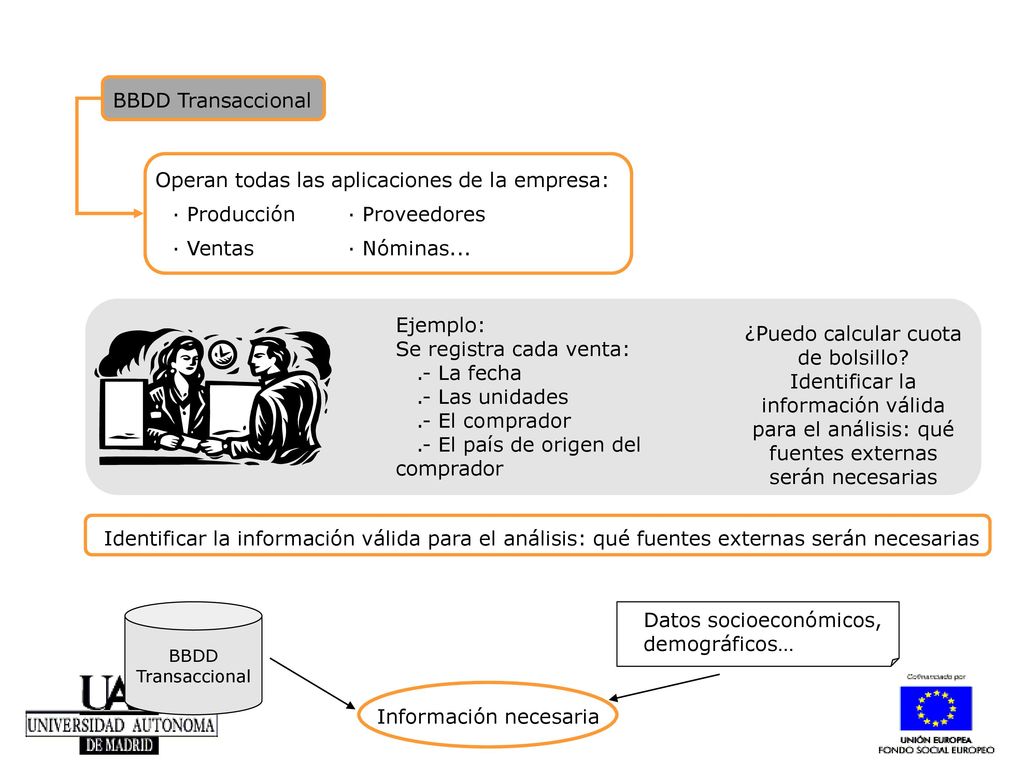

¿Puedo calcular cuota de bolsillo?
BBDD Transaccional Operan todas las aplicaciones de la empresa: · Producción · Proveedores · Ventas · Nóminas... Ejemplo: Se registra cada venta: .- La fecha .- Las unidades .- El comprador .- El país de origen del comprador ¿Puedo calcular cuota de bolsillo? Identificar la información válida para el análisis: qué fuentes externas serán necesarias Identificar la información válida para el análisis: qué fuentes externas serán necesarias BBDD Transaccional Datos socioeconómicos, demográficos… Información necesaria

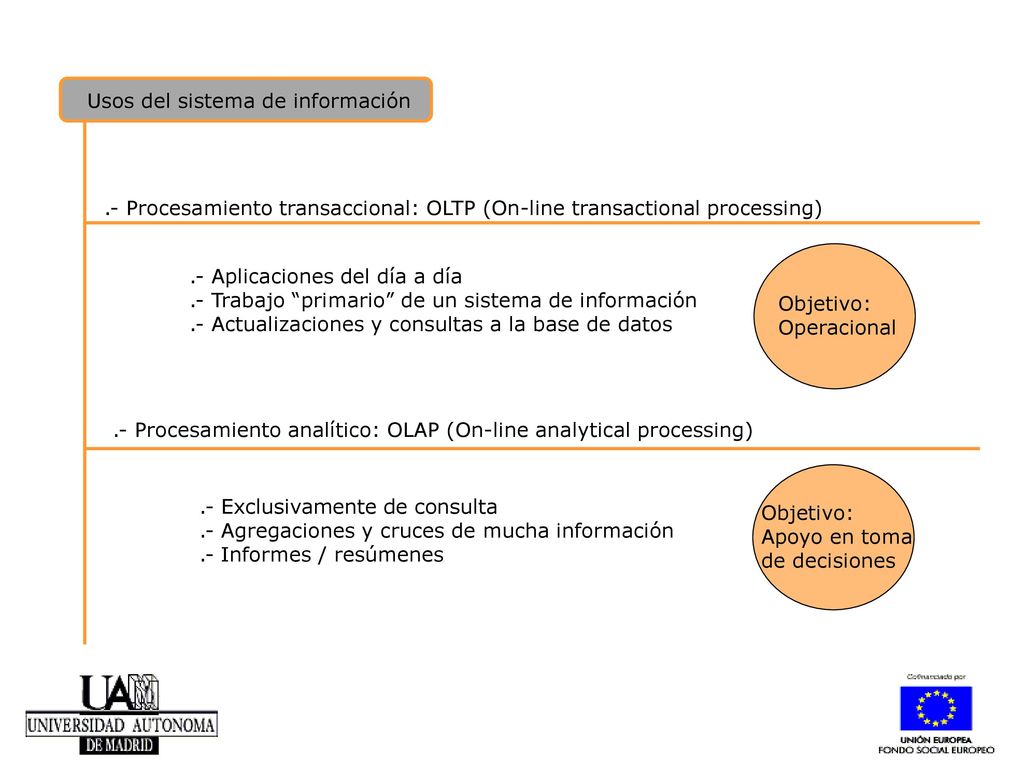

Usos del sistema de información
.- Procesamiento transaccional: OLTP (On-line transactional processing) .- Aplicaciones del día a día .- Trabajo “primario” de un sistema de información .- Actualizaciones y consultas a la base de datos Objetivo: Operacional .- Procesamiento analítico: OLAP (On-line analytical processing) .- Exclusivamente de consulta .- Agregaciones y cruces de mucha información .- Informes / resúmenes Objetivo: Apoyo en toma de decisiones

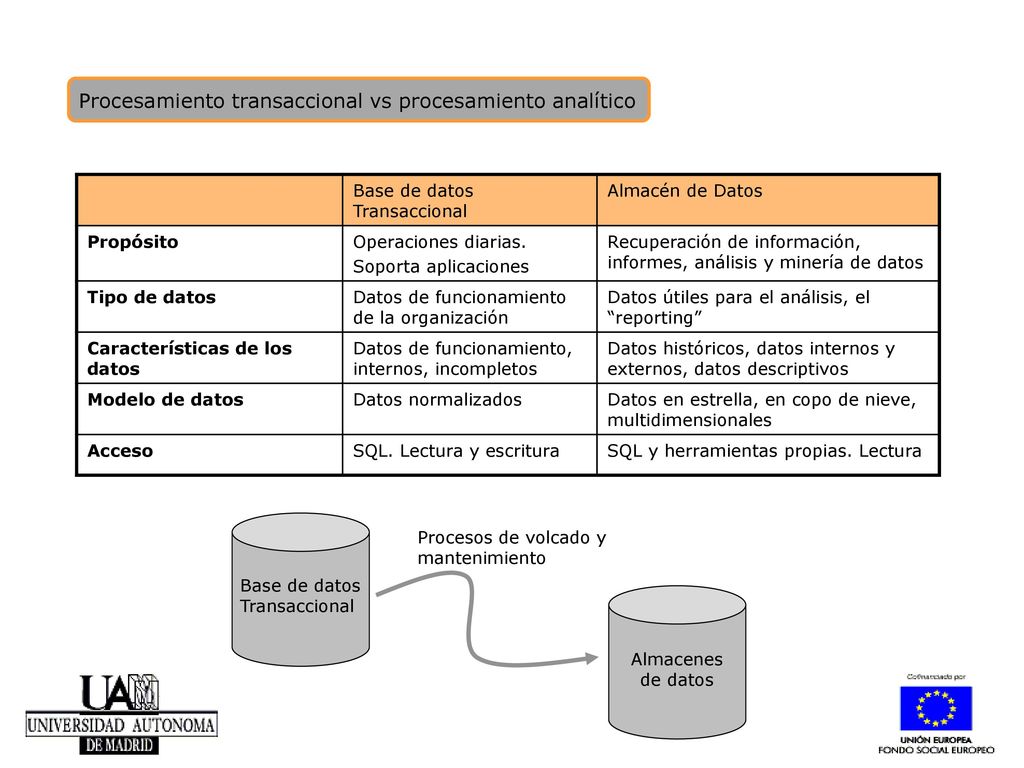

Procesamiento transaccional vs procesamiento analítico
Base de datos Transaccional Almacén de Datos Propósito Operaciones diarias. Soporta aplicaciones Recuperación de información, informes, análisis y minería de datos Tipo de datos Datos de funcionamiento de la organización Datos útiles para el análisis, el “reporting” Características de los datos Datos de funcionamiento, internos, incompletos Datos históricos, datos internos y externos, datos descriptivos Modelo de datos Datos normalizados Datos en estrella, en copo de nieve, multidimensionales Acceso SQL. Lectura y escritura SQL y herramientas propias. Lectura Procesos de volcado y mantenimiento Base de datos Transaccional Almacenes de datos

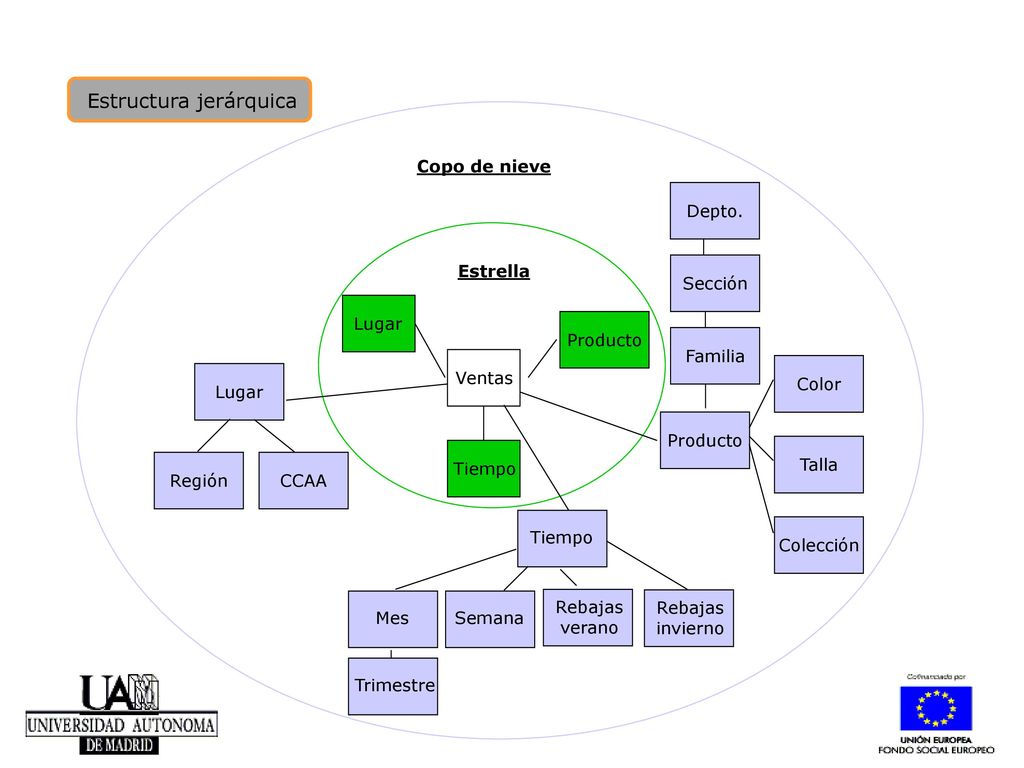

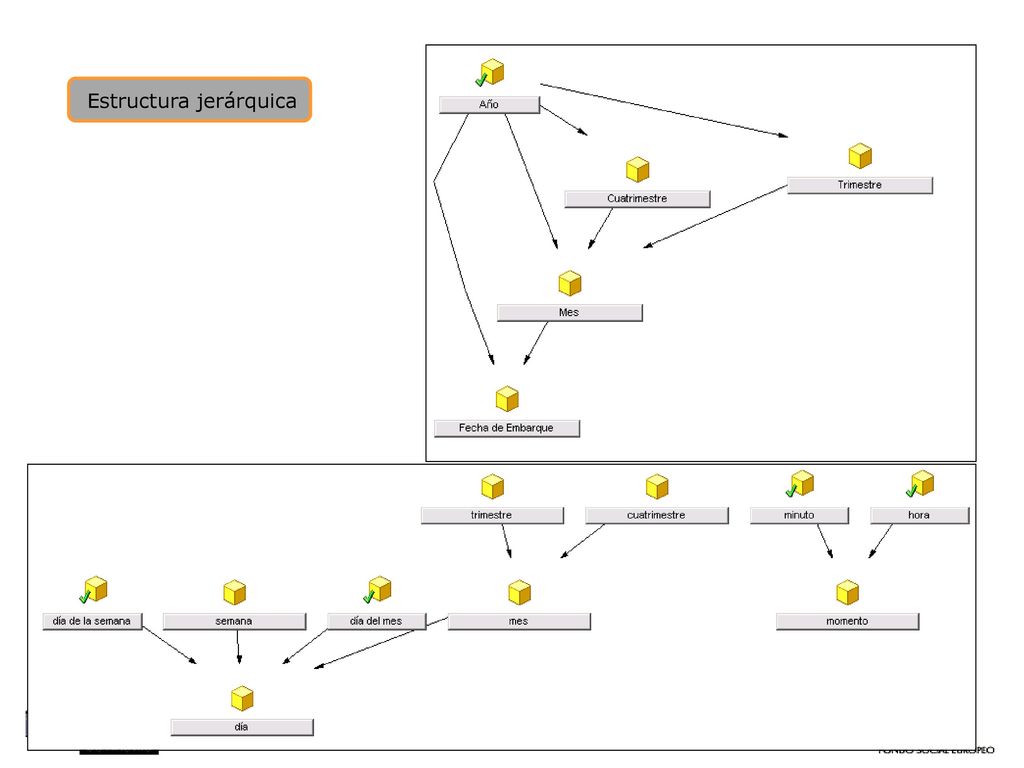

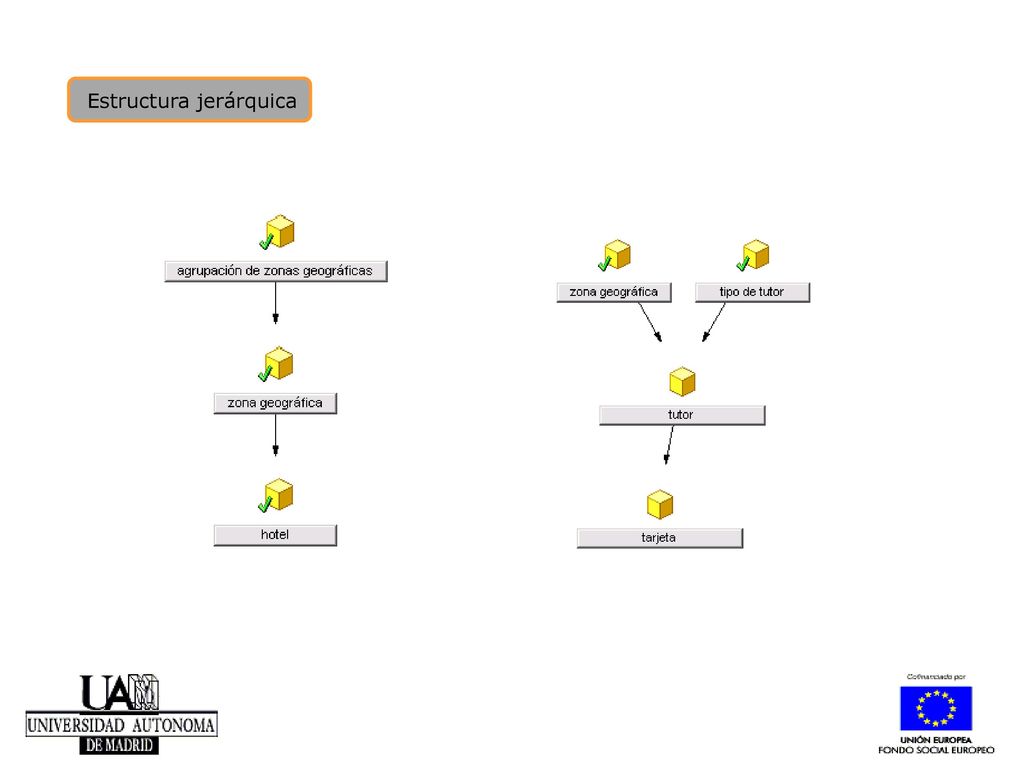

Estructura jerárquica
Copo de nieve Depto. Estrella Sección Lugar Producto Familia Ventas Color Lugar Producto Tiempo Talla Región CCAA Tiempo Colección Rebajas verano Rebajas invierno Mes Semana Trimestre

Estructura jerárquica

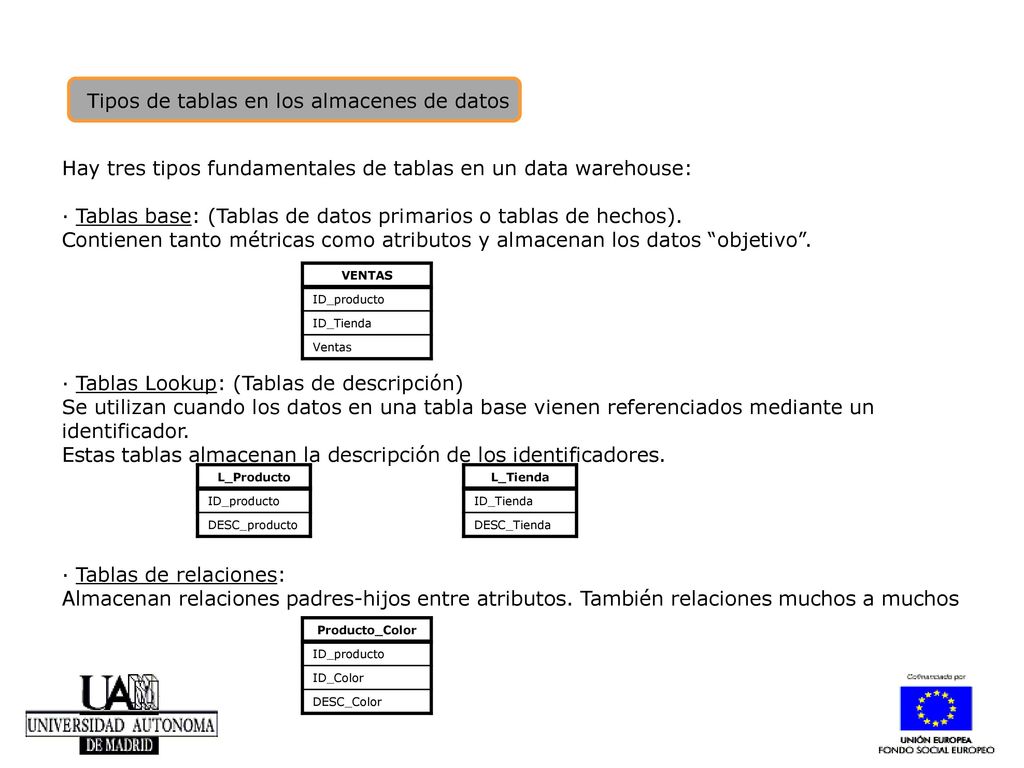

Tipos de tablas en los almacenes de datos
Hay tres tipos fundamentales de tablas en un data warehouse: · Tablas base: (Tablas de datos primarios o tablas de hechos). Contienen tanto métricas como atributos y almacenan los datos “objetivo”. · Tablas Lookup: (Tablas de descripción) Se utilizan cuando los datos en una tabla base vienen referenciados mediante un identificador. Estas tablas almacenan la descripción de los identificadores. · Tablas de relaciones: Almacenan relaciones padres-hijos entre atributos. También relaciones muchos a muchos VENTAS ID_producto ID_Tienda Ventas L_Producto ID_producto DESC_producto L_Tienda ID_Tienda DESC_Tienda Producto_Color ID_producto ID_Color DESC_Color

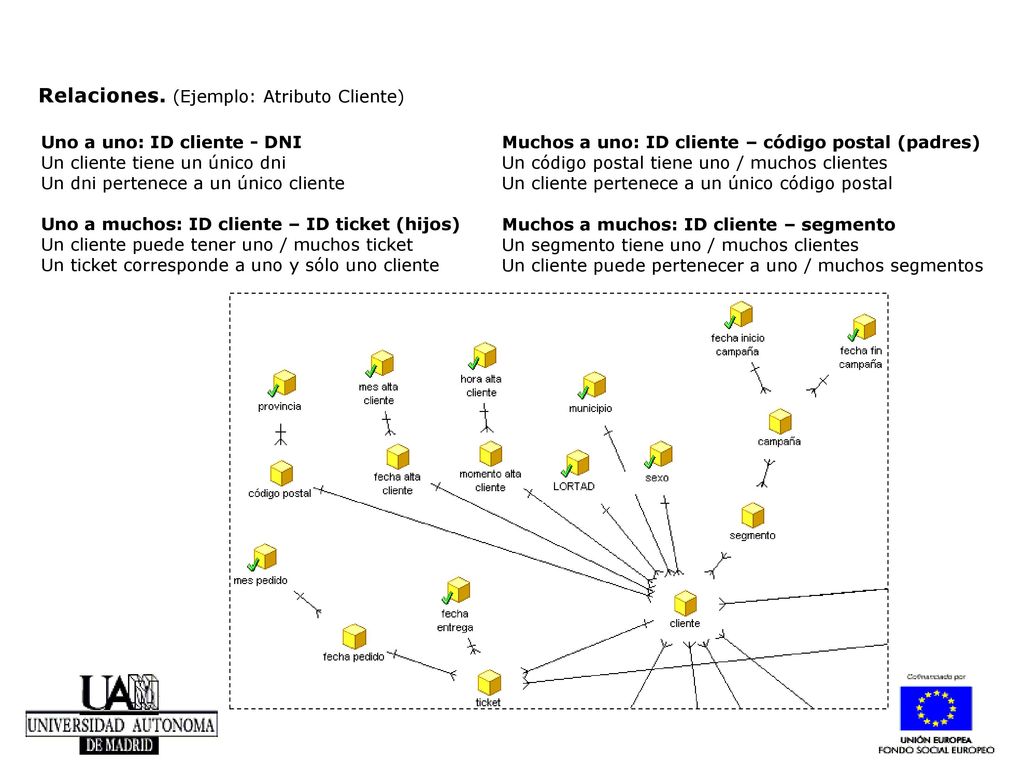

Relaciones. (Ejemplo: Atributo Cliente)
Uno a uno: ID cliente - DNI Un cliente tiene un único dni Un dni pertenece a un único cliente Uno a muchos: ID cliente – ID ticket (hijos) Un cliente puede tener uno / muchos ticket Un ticket corresponde a uno y sólo uno cliente Muchos a uno: ID cliente – código postal (padres) Un código postal tiene uno / muchos clientes Un cliente pertenece a un único código postal Muchos a muchos: ID cliente – segmento Un segmento tiene uno / muchos clientes Un cliente puede pertenecer a uno / muchos segmentos

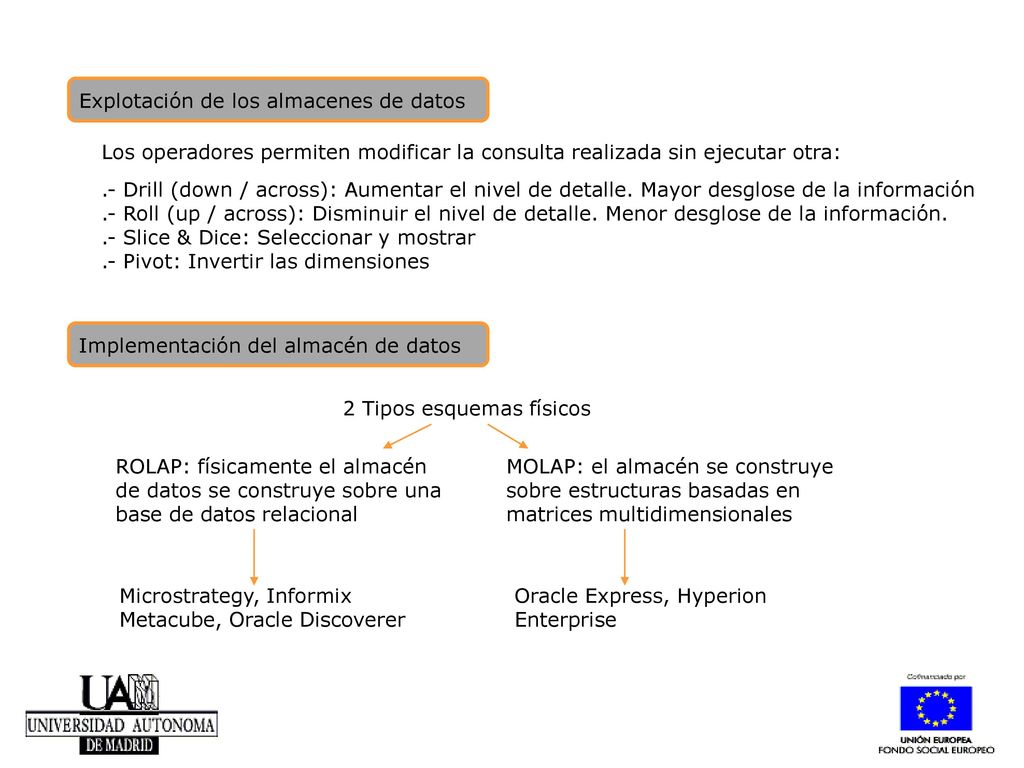

Explotación de los almacenes de datos
Los operadores permiten modificar la consulta realizada sin ejecutar otra: .- Drill (down / across): Aumentar el nivel de detalle. Mayor desglose de la información .- Roll (up / across): Disminuir el nivel de detalle. Menor desglose de la información. .- Slice & Dice: Seleccionar y mostrar .- Pivot: Invertir las dimensiones Implementación del almacén de datos 2 Tipos esquemas físicos ROLAP: físicamente el almacén de datos se construye sobre una base de datos relacional MOLAP: el almacén se construye sobre estructuras basadas en matrices multidimensionales Microstrategy, Informix Metacube, Oracle Discoverer Oracle Express, Hyperion Enterprise

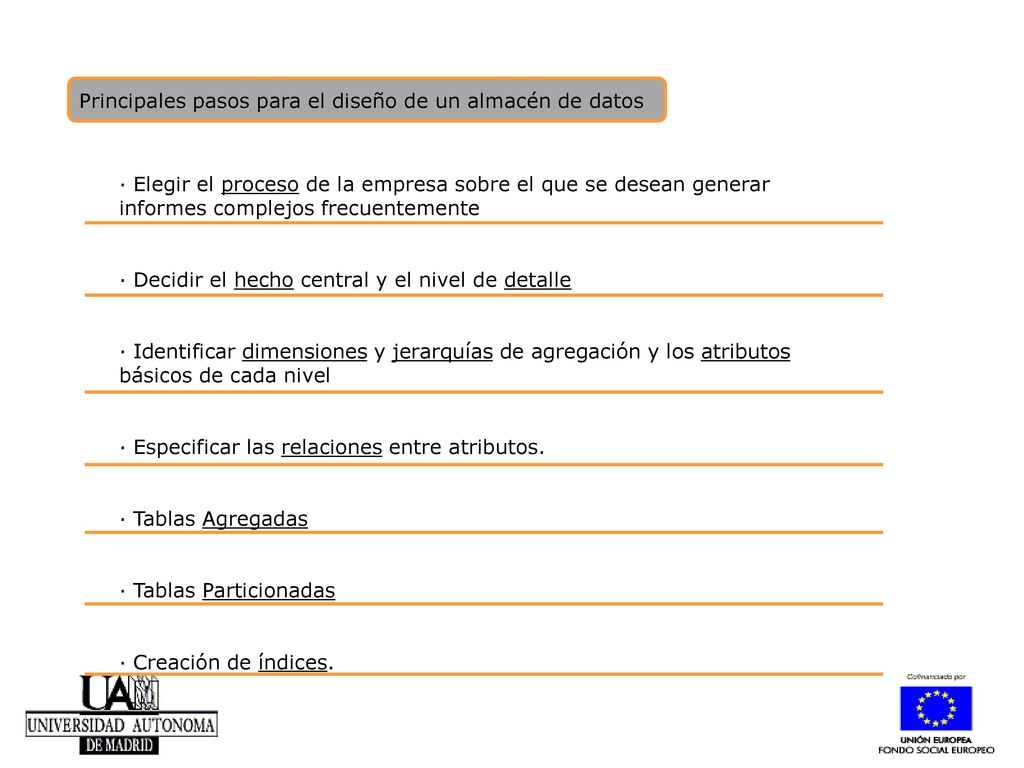

Principales pasos para el diseño de un almacén de datos
· Elegir el proceso de la empresa sobre el que se desean generar informes complejos frecuentemente · Decidir el hecho central y el nivel de detalle · Identificar dimensiones y jerarquías de agregación y los atributos básicos de cada nivel · Especificar las relaciones entre atributos. · Tablas Agregadas · Tablas Particionadas · Creación de índices.

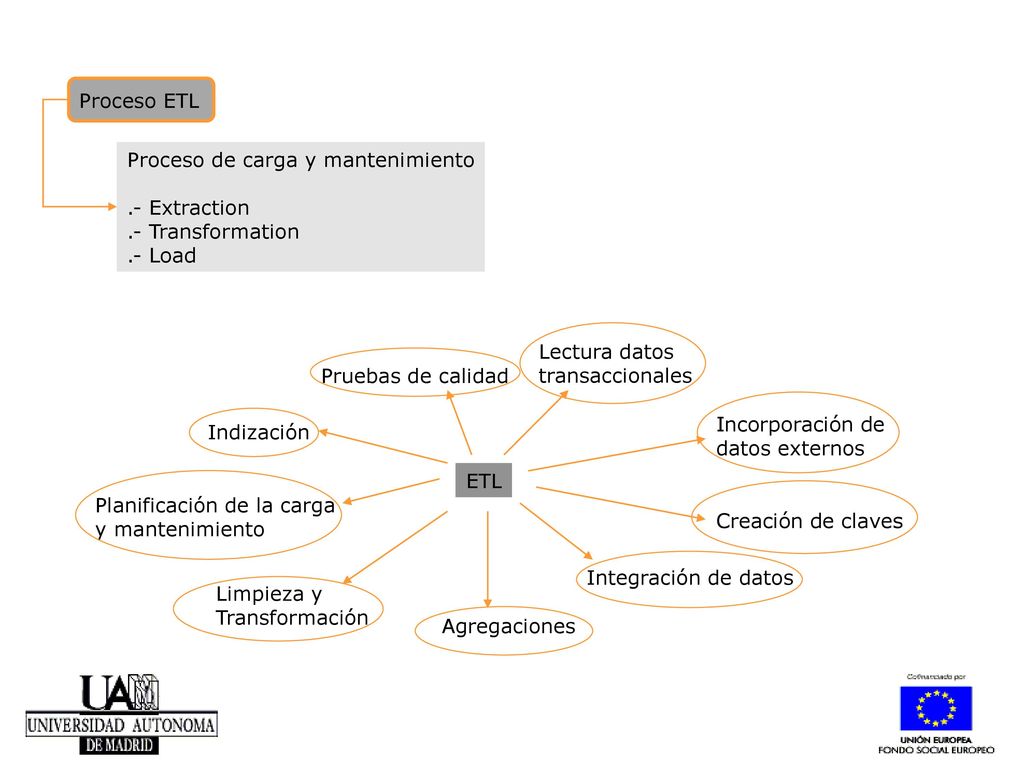

Proceso ETL Proceso de carga y mantenimiento .- Extraction .- Transformation .- Load Lectura datos transaccionales Pruebas de calidad Incorporación de datos externos Indización ETL Planificación de la carga y mantenimiento Creación de claves Integración de datos Limpieza y Transformación Agregaciones

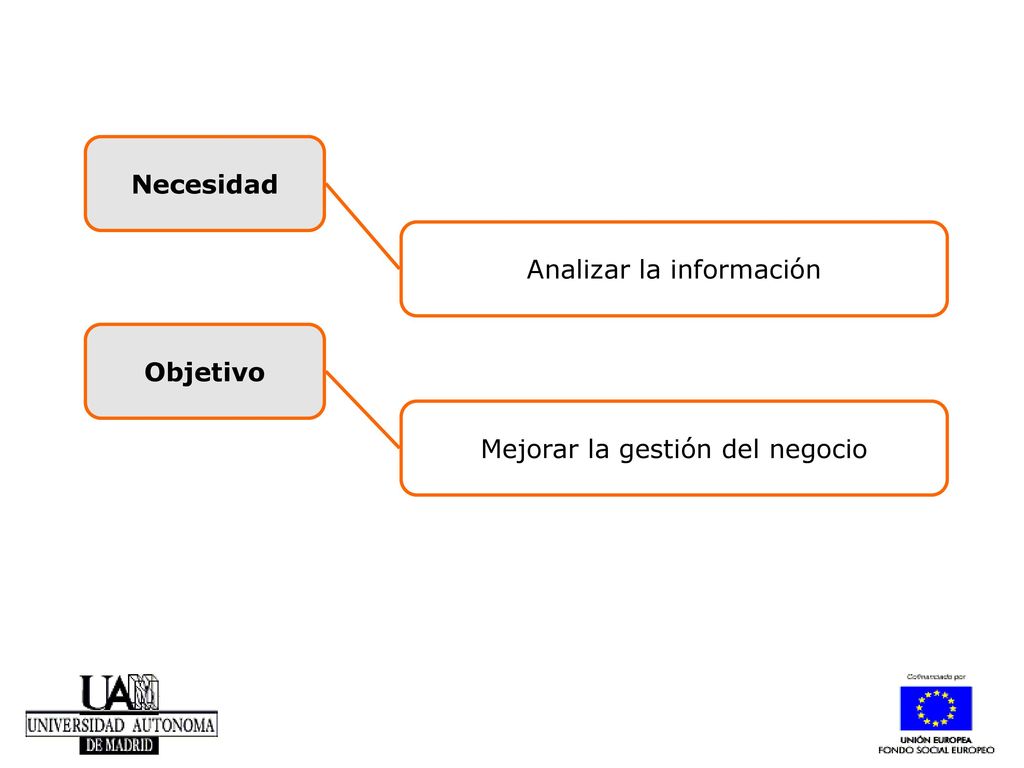

Analizar la información
Necesidad Analizar la información Objetivo Mejorar la gestión del negocio

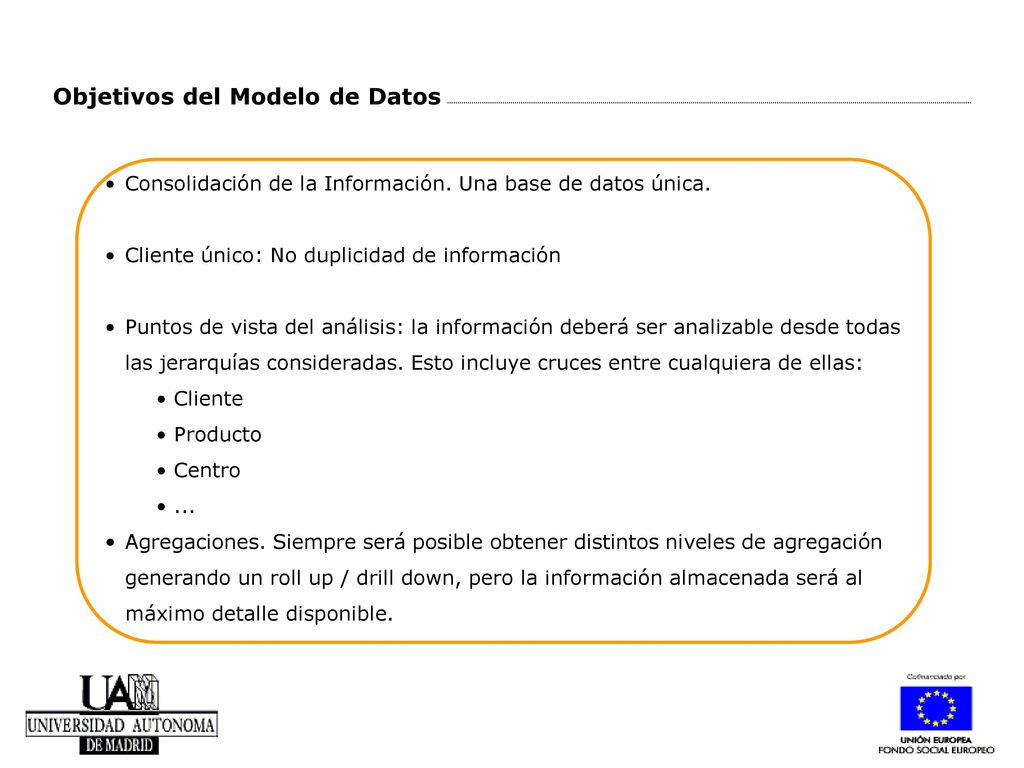

Objetivos del Modelo de Datos
Consolidación de la Información. Una base de datos única. Cliente único: No duplicidad de información Puntos de vista del análisis: la información deberá ser analizable desde todas las jerarquías consideradas. Esto incluye cruces entre cualquiera de ellas: Cliente Producto Centro ... Agregaciones. Siempre será posible obtener distintos niveles de agregación generando un roll up / drill down, pero la información almacenada será al máximo detalle disponible.

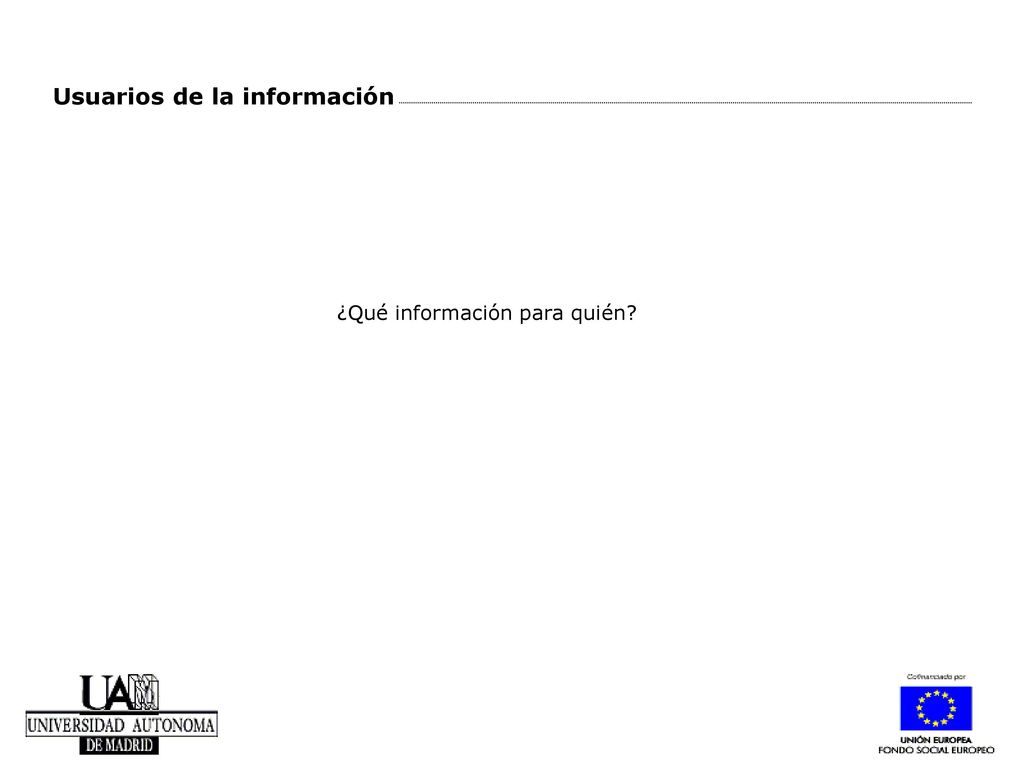

Usuarios de la información
¿Qué información para quién?

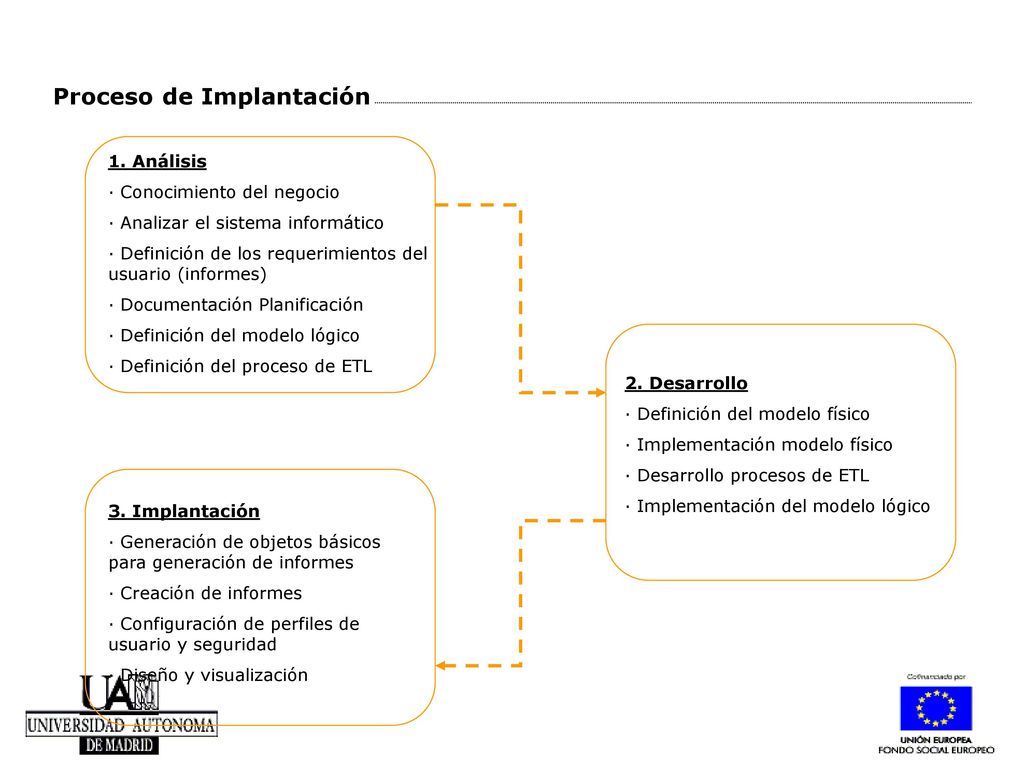

Proceso de Implantación
1. Análisis · Conocimiento del negocio · Analizar el sistema informático · Definición de los requerimientos del usuario (informes) · Documentación Planificación · Definición del modelo lógico · Definición del proceso de ETL 2. Desarrollo · Definición del modelo físico · Implementación modelo físico · Desarrollo procesos de ETL · Implementación del modelo lógico 3. Implantación · Generación de objetos básicos para generación de informes · Creación de informes · Configuración de perfiles de usuario y seguridad · Diseño y visualización

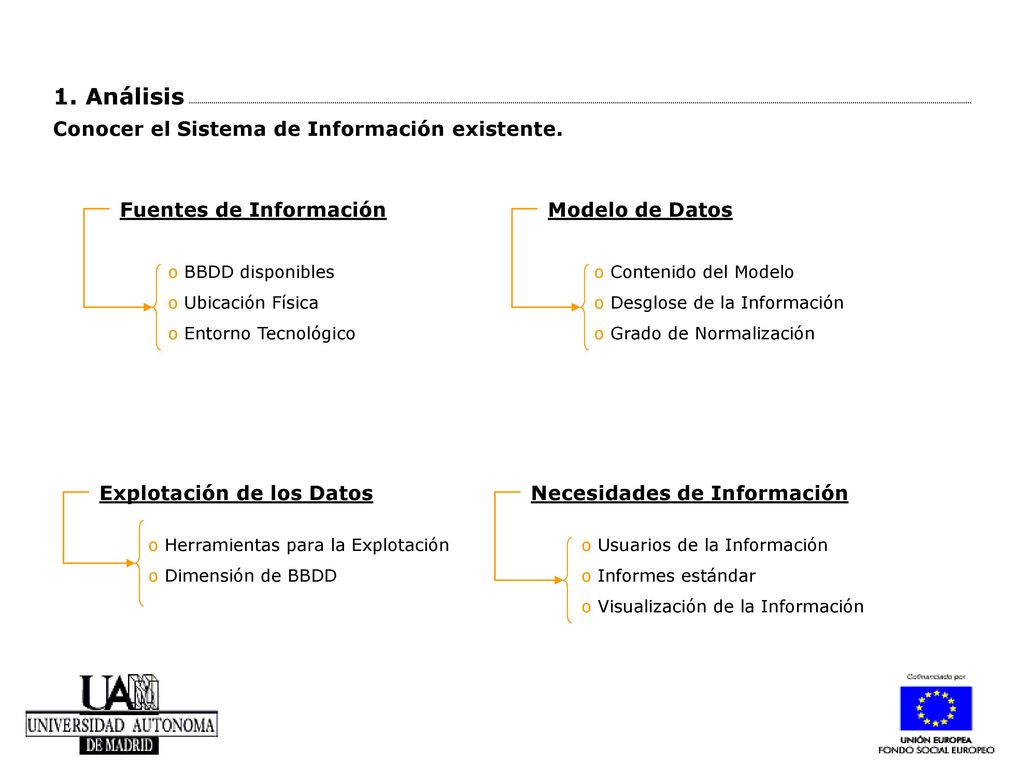

1. Análisis Conocer el Sistema de Información existente.
Fuentes de Información Modelo de Datos BBDD disponibles Ubicación Física Entorno Tecnológico Contenido del Modelo Desglose de la Información Grado de Normalización Explotación de los Datos Necesidades de Información Herramientas para la Explotación Dimensión de BBDD Usuarios de la Información Informes estándar Visualización de la Información

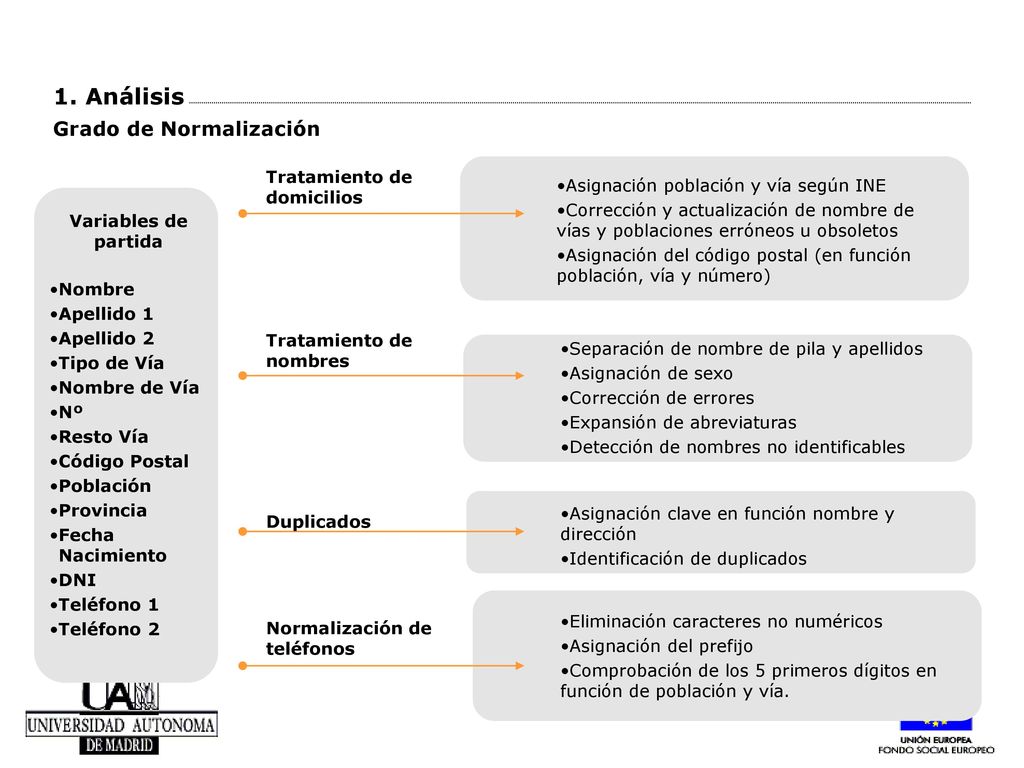

1. Análisis Grado de Normalización Tratamiento de domicilios
Asignación población y vía según INE Corrección y actualización de nombre de vías y poblaciones erróneos u obsoletos Asignación del código postal (en función población, vía y número) Variables de partida Nombre Apellido 1 Apellido 2 Tipo de Vía Nombre de Vía Nº Resto Vía Código Postal Población Provincia Fecha Nacimiento DNI Teléfono 1 Teléfono 2 Tratamiento de nombres Separación de nombre de pila y apellidos Asignación de sexo Corrección de errores Expansión de abreviaturas Detección de nombres no identificables Asignación clave en función nombre y dirección Identificación de duplicados Duplicados Normalización de teléfonos Eliminación caracteres no numéricos Asignación del prefijo Comprobación de los 5 primeros dígitos en función de población y vía.

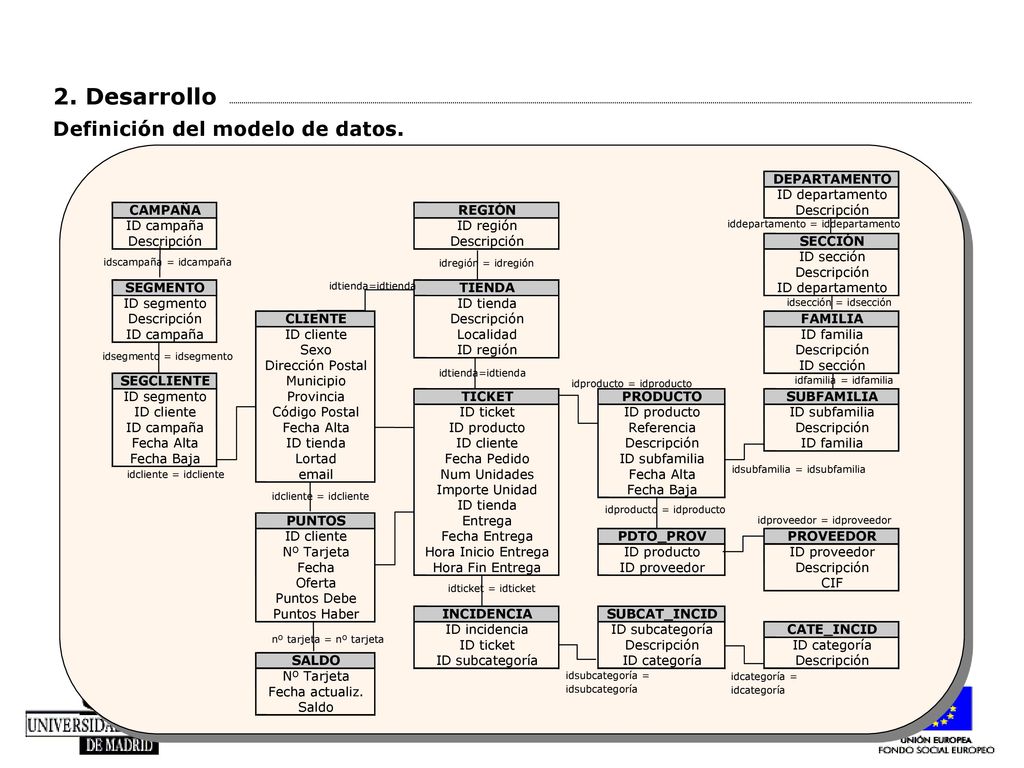

2. Desarrollo Definición del modelo de datos. DEPARTAMENTO
ID departamento CAMPAÑA REGIÓN Descripción ID campaña ID región SECCIÓN ID sección SEGMENTO TIENDA ID segmento ID tienda CLIENTE FAMILIA ID cliente Localidad ID familia Sexo Dirección Postal SEGCLIENTE Municipio Provincia TICKET PRODUCTO SUBFAMILIA Código Postal ID ticket ID producto ID subfamilia Fecha Alta Referencia Fecha Baja Lortad Fecha Pedido Num Unidades Importe Unidad PUNTOS Entrega Fecha Entrega PDTO_PROV PROVEEDOR Nº Tarjeta Hora Inicio Entrega ID proveedor Fecha Hora Fin Entrega Oferta CIF Puntos Debe Puntos Haber INCIDENCIA SUBCAT_INCID ID incidencia ID subcategoría CATE_INCID ID categoría SALDO Fecha actualiz. Saldo iddepartamento = iddepartamento idscampaña = idcampaña idregión = idregión idtienda=idtienda idsección = idsección idsegmento = idsegmento idtienda=idtienda idproducto = idproducto idfamilia = idfamilia idcliente = idcliente idsubfamilia = idsubfamilia idcliente = idcliente idproducto = idproducto idproveedor = idproveedor idticket = idticket nº tarjeta = nº tarjeta idsubcategoría = idcategoría = idsubcategoría idcategoría

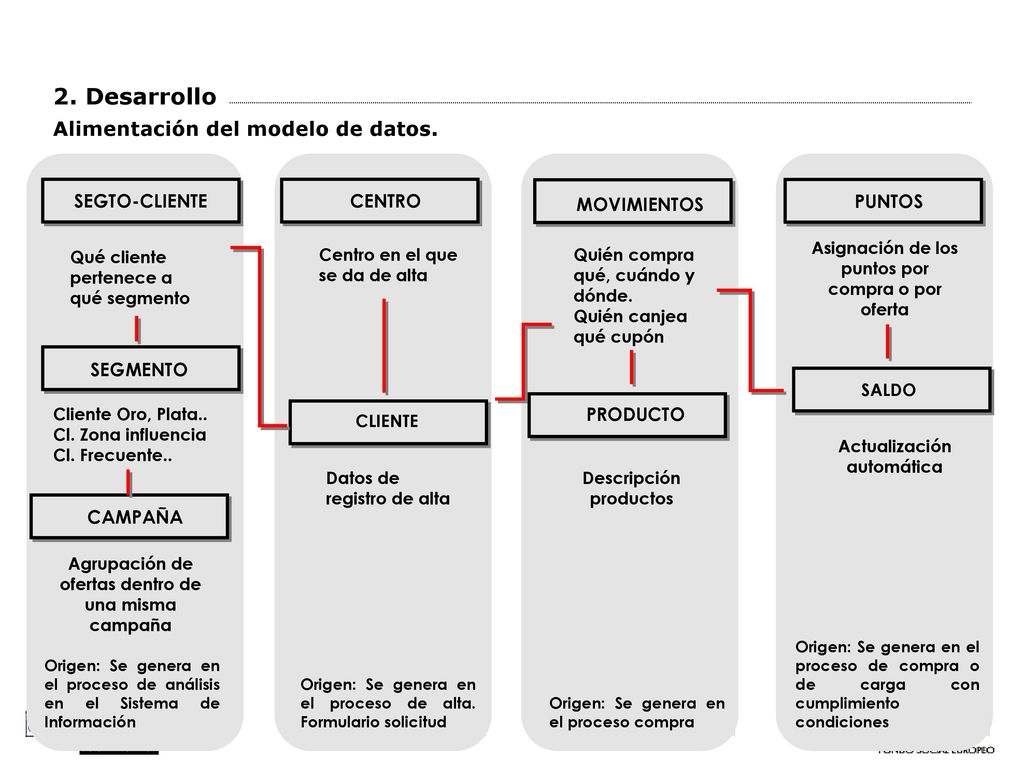

2. Desarrollo Alimentación del modelo de datos. SEGTO-CLIENTE CENTRO
MOVIMIENTOS PUNTOS Asignación de los puntos por compra o por oferta Qué cliente pertenece a qué segmento Centro en el que se da de alta Quién compra qué, cuándo y dónde. Quién canjea qué cupón SEGMENTO SALDO Cliente Oro, Plata.. Cl. Zona influencia Cl. Frecuente.. PRODUCTO CLIENTE Actualización automática Datos de registro de alta Descripción productos CAMPAÑA Agrupación de ofertas dentro de una misma campaña Origen: Se genera en el proceso de compra o de carga con cumplimiento condiciones Origen: Se genera en el proceso de análisis en el Sistema de Información Origen: Se genera en el proceso de alta. Formulario solicitud Origen: Se genera en el proceso compra

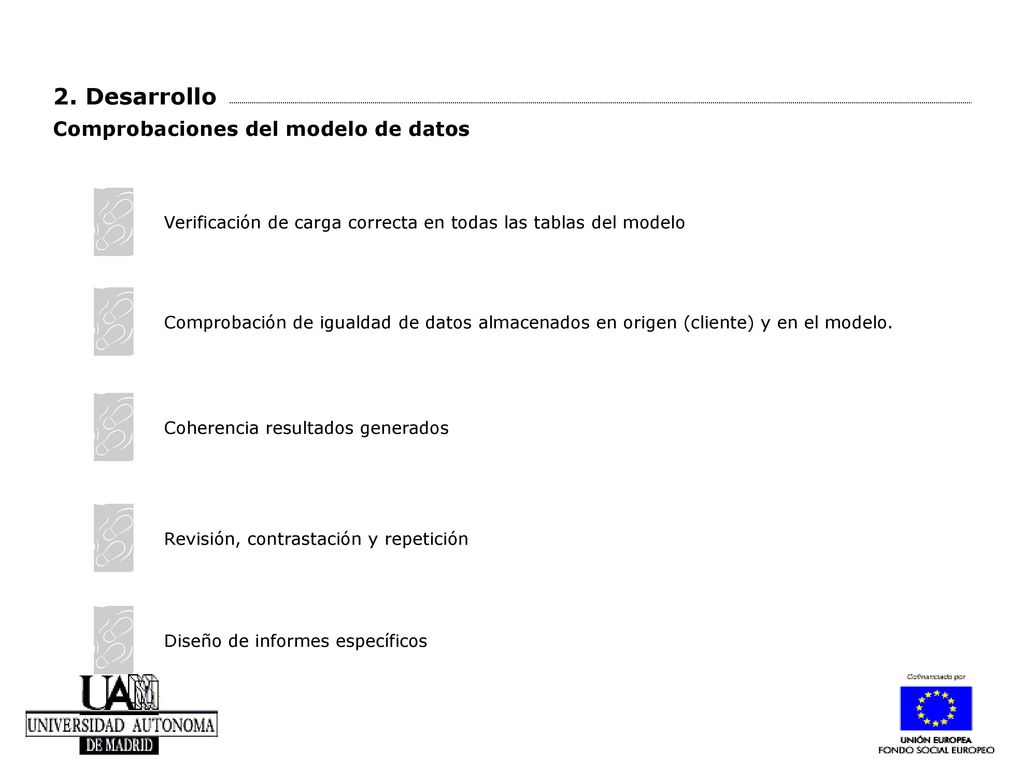

2. Desarrollo Comprobaciones del modelo de datos
Verificación de carga correcta en todas las tablas del modelo Comprobación de igualdad de datos almacenados en origen (cliente) y en el modelo. Coherencia resultados generados Revisión, contrastación y repetición Diseño de informes específicos

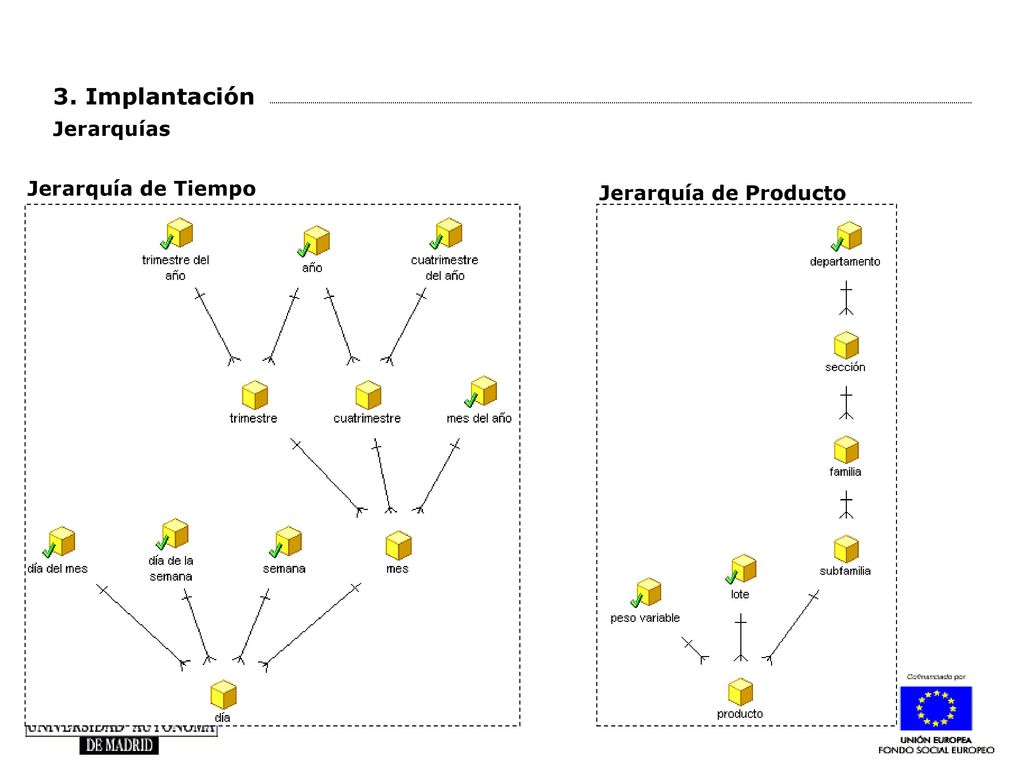

3. Implantación Jerarquías Jerarquía de Tiempo Jerarquía de Producto

Modelo de datos. Teoría y Práctica.
