Mensaje Segmento Paquete Frame Hola, que tal FCS Hola, que tal

Presentación del tema: "Mensaje Segmento Paquete Frame Hola, que tal FCS Hola, que tal"— Transcripción de la presentación:

1 Mensaje Segmento Paquete Frame Hola, que tal FCS Hola, que tal

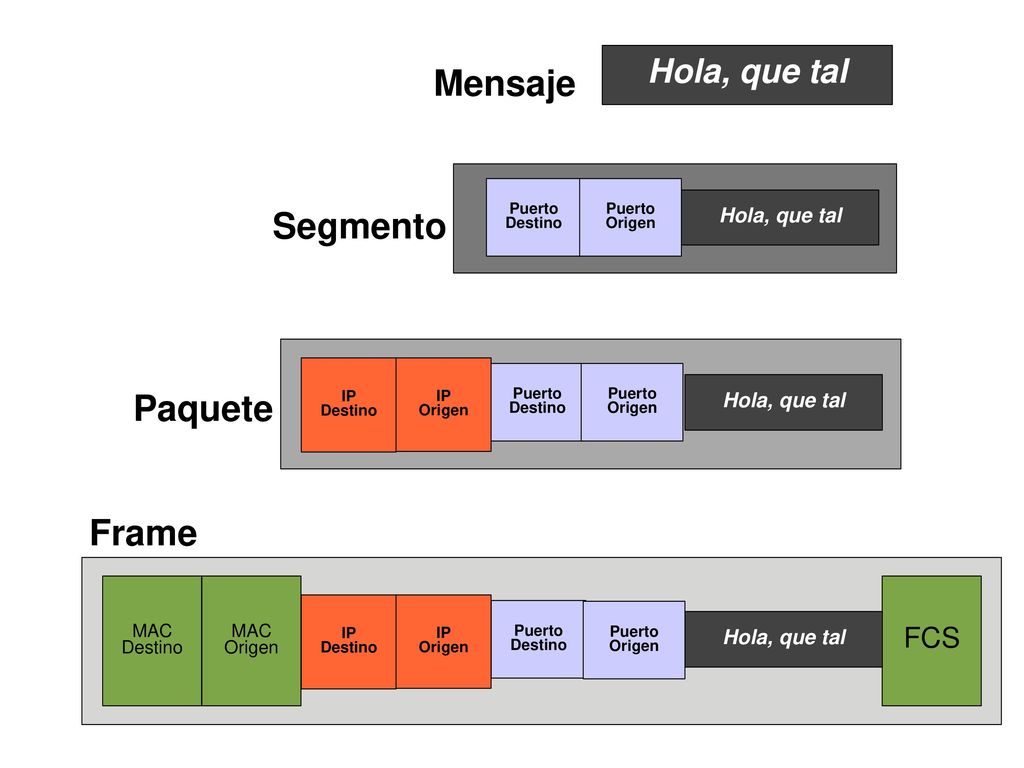

Puerto Destino Origen Hola, que tal Segmento IP Destino Puerto Origen Hola, que tal Paquete Frame MAC Destino Origen FCS IP Hola, que tal Puerto

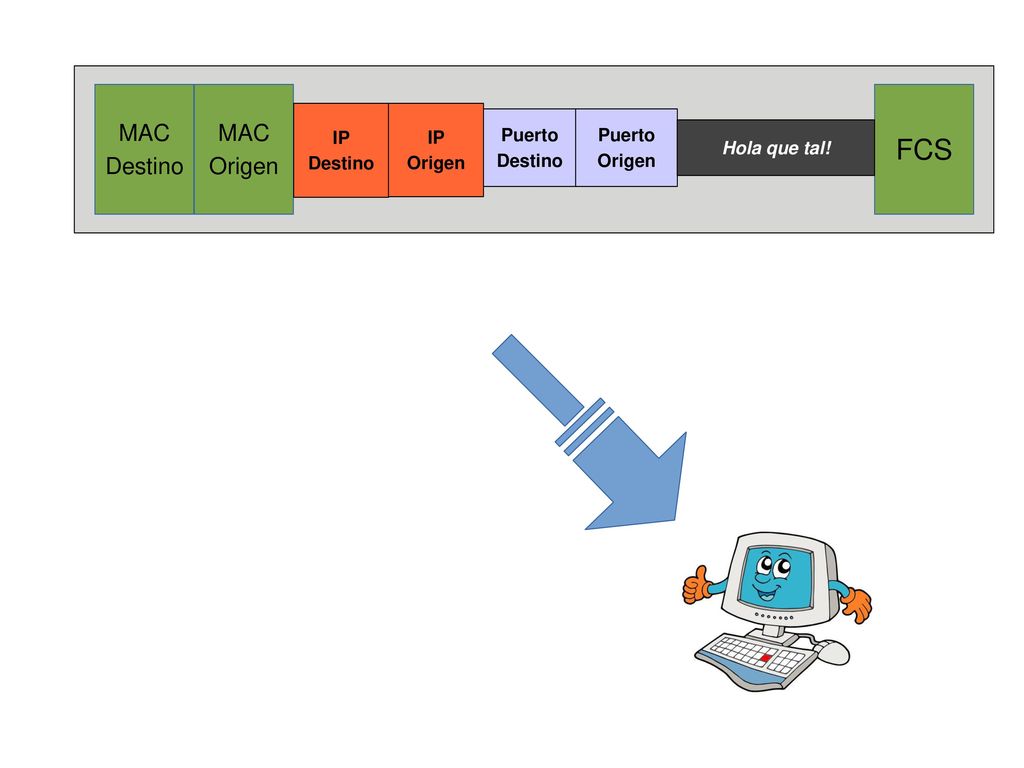

2 MAC Destino Origen FCS IP Puerto Hola que tal!

3 Señales y bits 2.5V 1 1 1

4 Capa de Enlace de Datos (2)

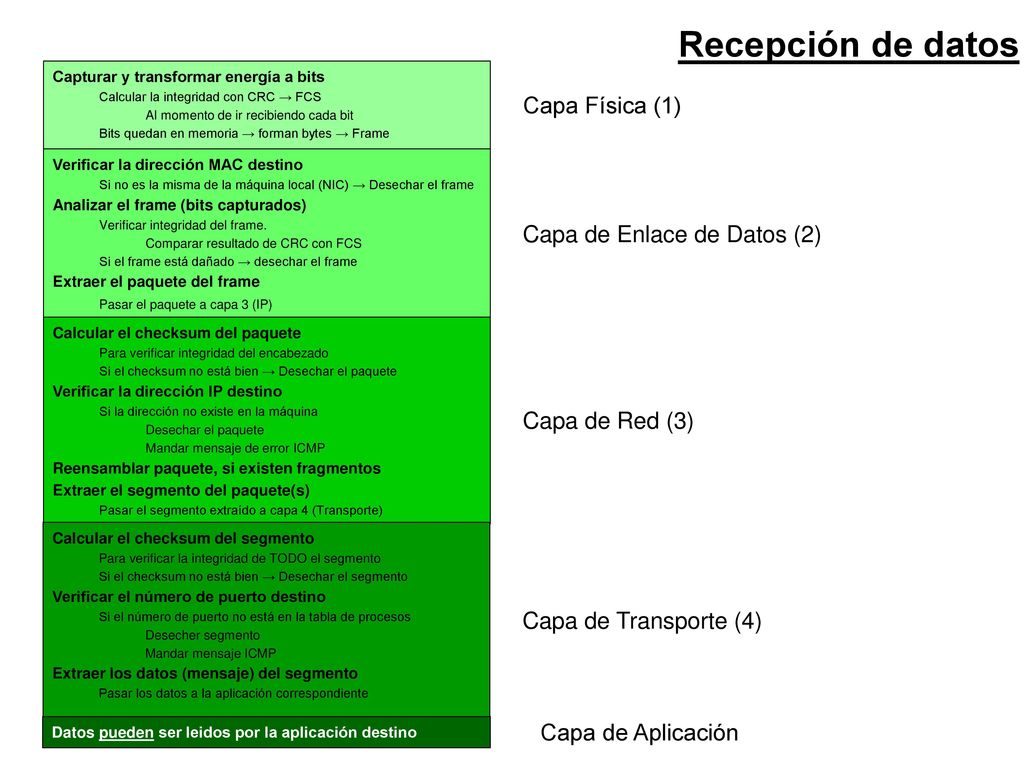

Recepción de datos Capturar y transformar energía a bits Calcular la integridad con CRC → FCS Al momento de ir recibiendo cada bit Bits quedan en memoria → forman bytes → Frame Capa Física (1) Verificar la dirección MAC destino Si no es la misma de la máquina local (NIC) → Desechar el frame Analizar el frame (bits capturados) Verificar integridad del frame. Comparar resultado de CRC con FCS Si el frame está dañado → desechar el frame Extraer el paquete del frame Pasar el paquete a capa 3 (IP) Capa de Enlace de Datos (2) Calcular el checksum del paquete Para verificar integridad del encabezado Si el checksum no está bien → Desechar el paquete Verificar la dirección IP destino Si la dirección no existe en la máquina Desechar el paquete Mandar mensaje de error ICMP Reensamblar paquete, si existen fragmentos Extraer el segmento del paquete(s) Pasar el segmento extraído a capa 4 (Transporte) Capa de Red (3) Calcular el checksum del segmento Para verificar la integridad de TODO el segmento Si el checksum no está bien → Desechar el segmento Verificar el número de puerto destino Si el número de puerto no está en la tabla de procesos Desecher segmento Mandar mensaje ICMP Extraer los datos (mensaje) del segmento Pasar los datos a la aplicación correspondiente Capa de Transporte (4) Datos pueden ser leidos por la aplicación destino Capa de Aplicación

5 Recepción de un frame

6 Mensajes

7 Capa de Enlace de Datos (2)

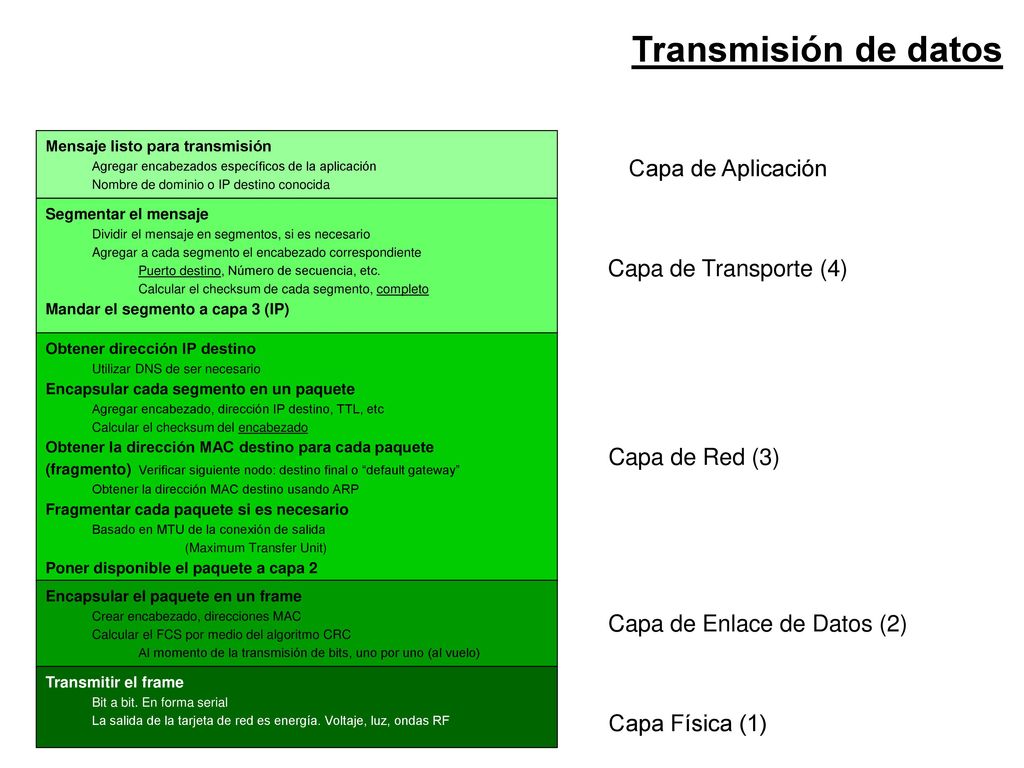

Transmisión de datos Mensaje listo para transmisión Agregar encabezados específicos de la aplicación Nombre de dominio o IP destino conocida Capa de Aplicación Segmentar el mensaje Dividir el mensaje en segmentos, si es necesario Agregar a cada segmento el encabezado correspondiente Puerto destino, Número de secuencia, etc. Calcular el checksum de cada segmento, completo Mandar el segmento a capa 3 (IP) Capa de Transporte (4) Obtener dirección IP destino Utilizar DNS de ser necesario Encapsular cada segmento en un paquete Agregar encabezado, dirección IP destino, TTL, etc Calcular el checksum del encabezado Obtener la dirección MAC destino para cada paquete (fragmento) Verificar siguiente nodo: destino final o “default gateway” Obtener la dirección MAC destino usando ARP Fragmentar cada paquete si es necesario Basado en MTU de la conexión de salida (Maximum Transfer Unit) Poner disponible el paquete a capa 2 Capa de Red (3) Encapsular el paquete en un frame Crear encabezado, direcciones MAC Calcular el FCS por medio del algoritmo CRC Al momento de la transmisión de bits, uno por uno (al vuelo) Capa de Enlace de Datos (2) Transmitir el frame Bit a bit. En forma serial La salida de la tarjeta de red es energía. Voltaje, luz, ondas RF Capa Física (1)
