Curso de Medidas Eléctricas 2016 CLASE 7 MULTIMETRO
2

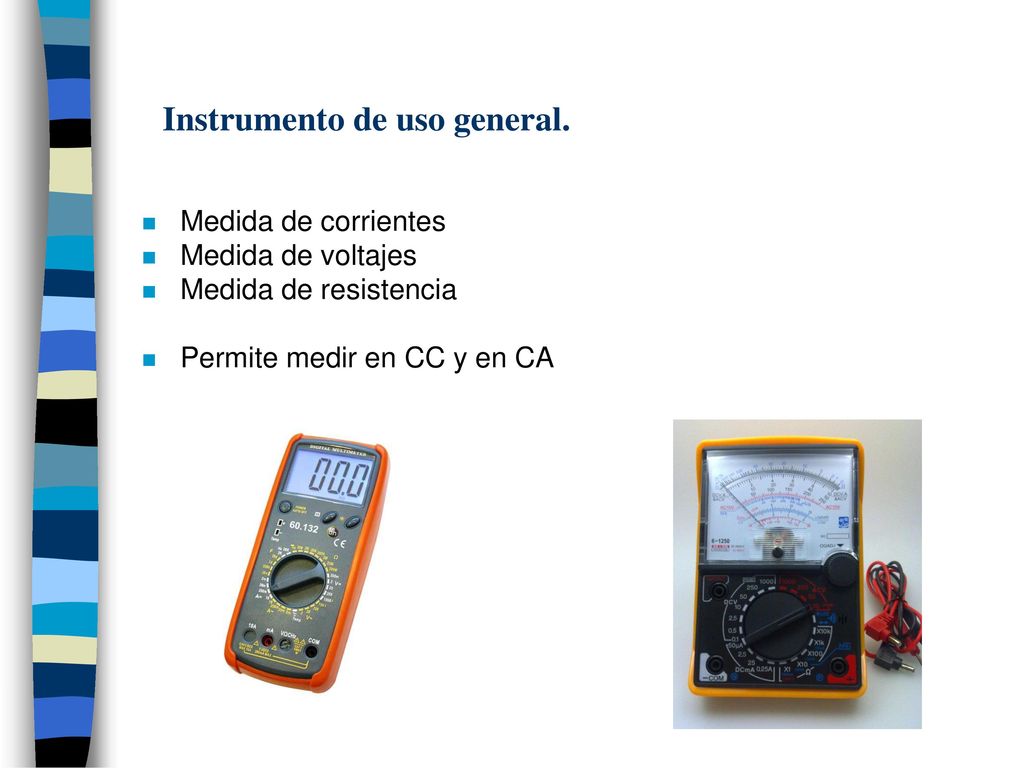

Instrumento de uso general.
Medida de corrientes Medida de voltajes Medida de resistencia Permite medir en CC y en CA
3

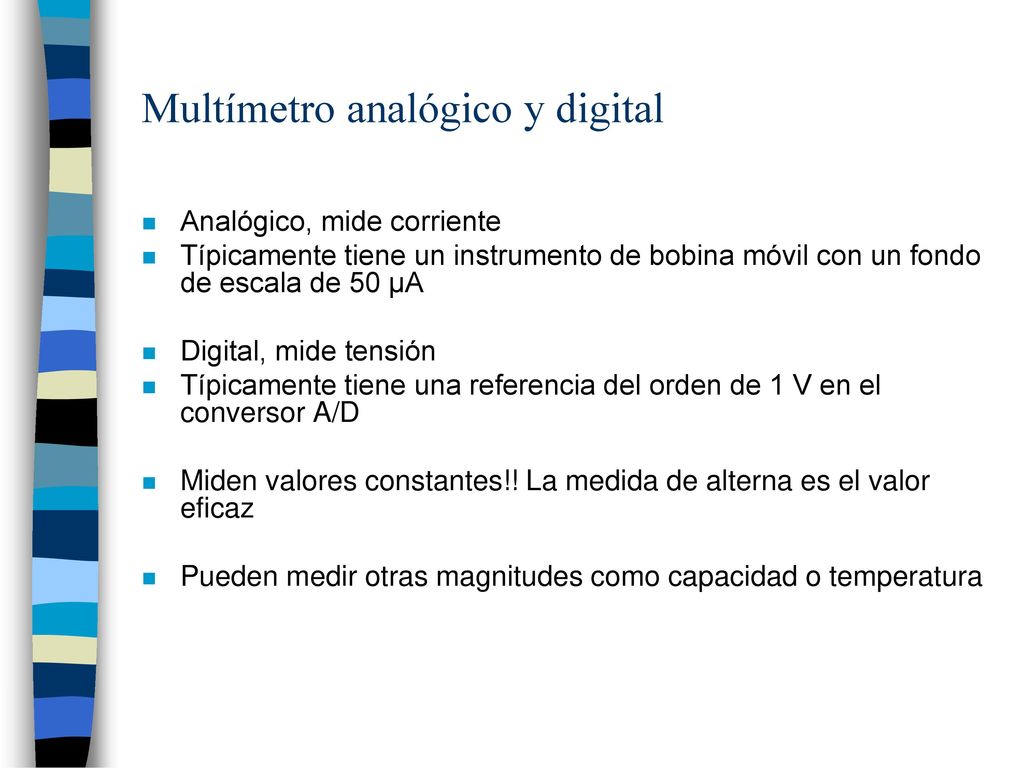

Multímetro analógico y digital
Analógico, mide corriente Típicamente tiene un instrumento de bobina móvil con un fondo de escala de 50 µA Digital, mide tensión Típicamente tiene una referencia del orden de 1 V en el conversor A/D Miden valores constantes!! La medida de alterna es el valor eficaz Pueden medir otras magnitudes como capacidad o temperatura
4

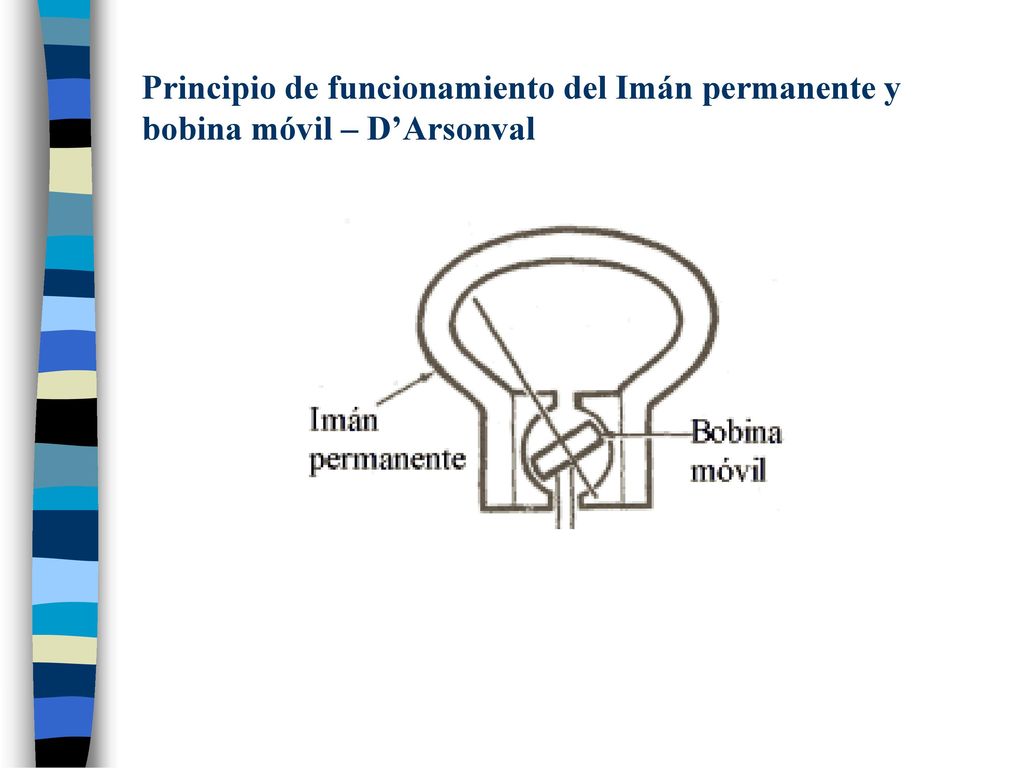

Principio de funcionamiento del Imán permanente y bobina móvil – D’Arsonval
5

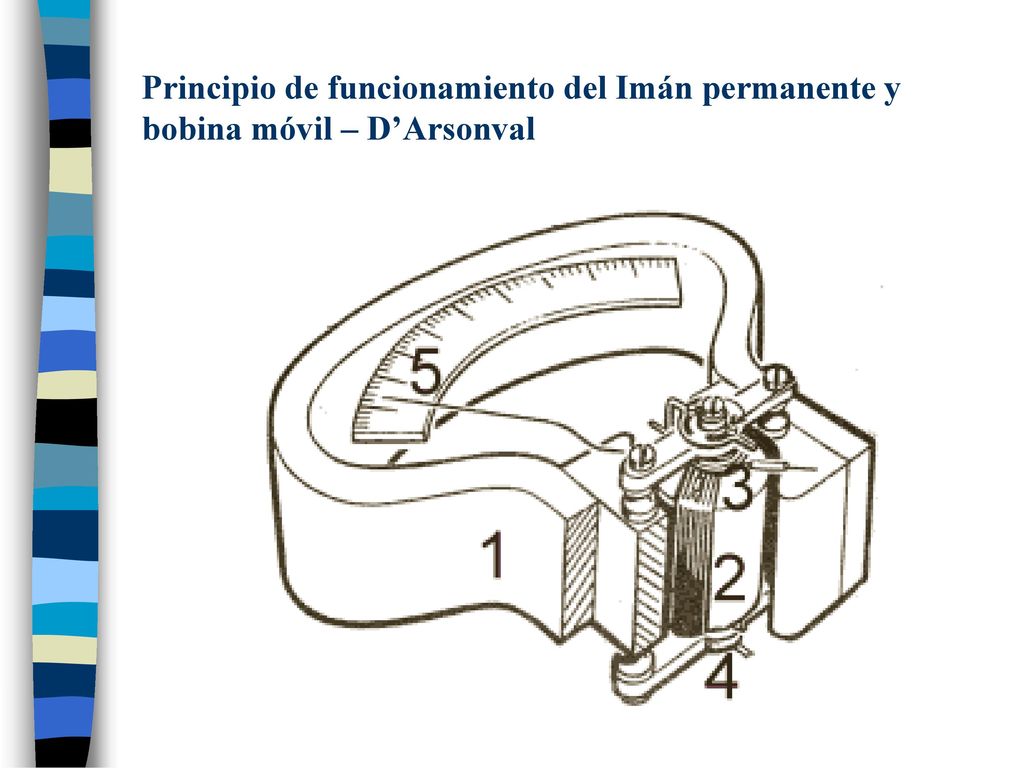

Principio de funcionamiento del Imán permanente y bobina móvil – D’Arsonval
6

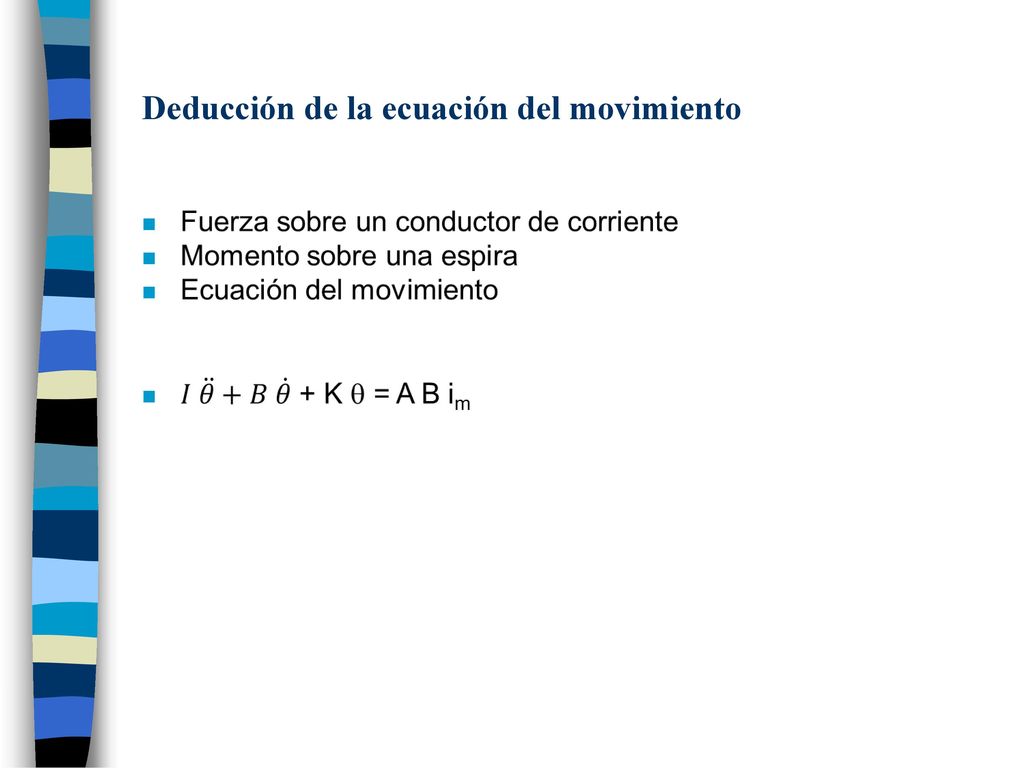

Deducción de la ecuación del movimiento
7

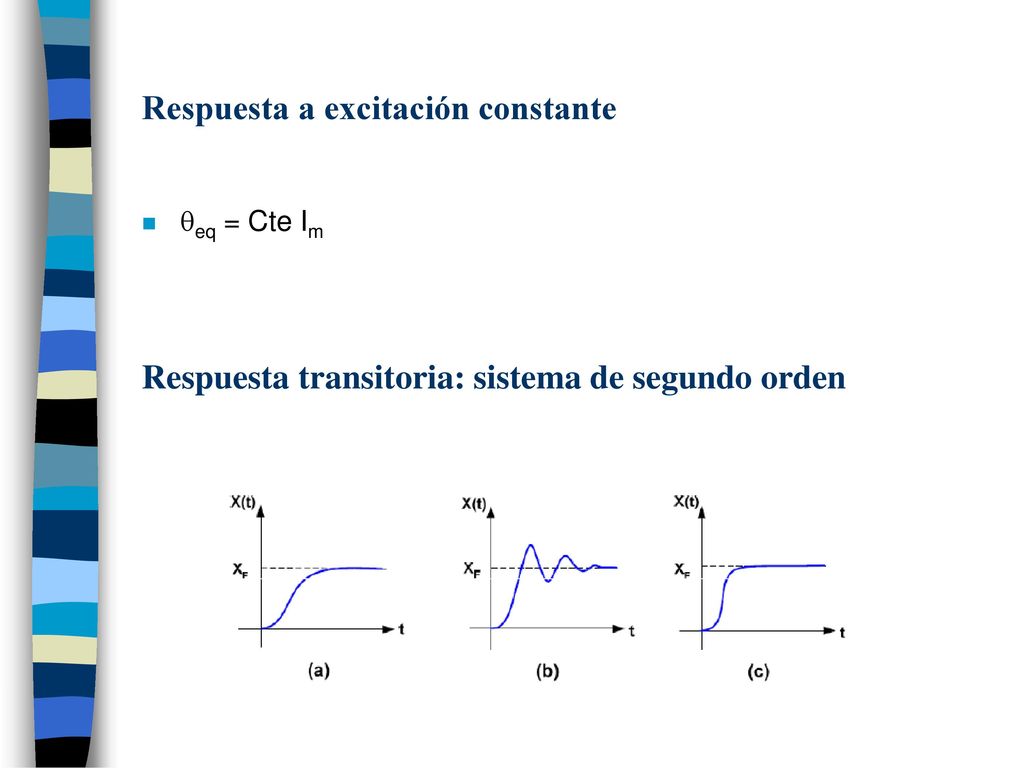

Respuesta a excitación constante
eq = Cte Im Respuesta transitoria: sistema de segundo orden
8

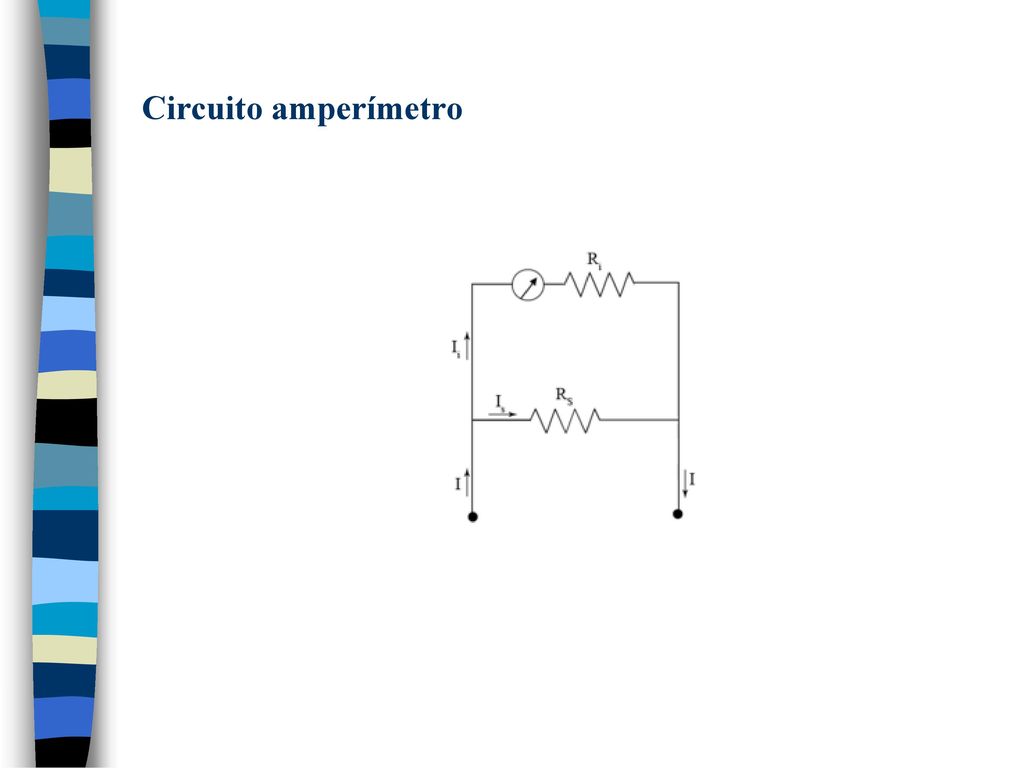

Circuito amperímetro
9

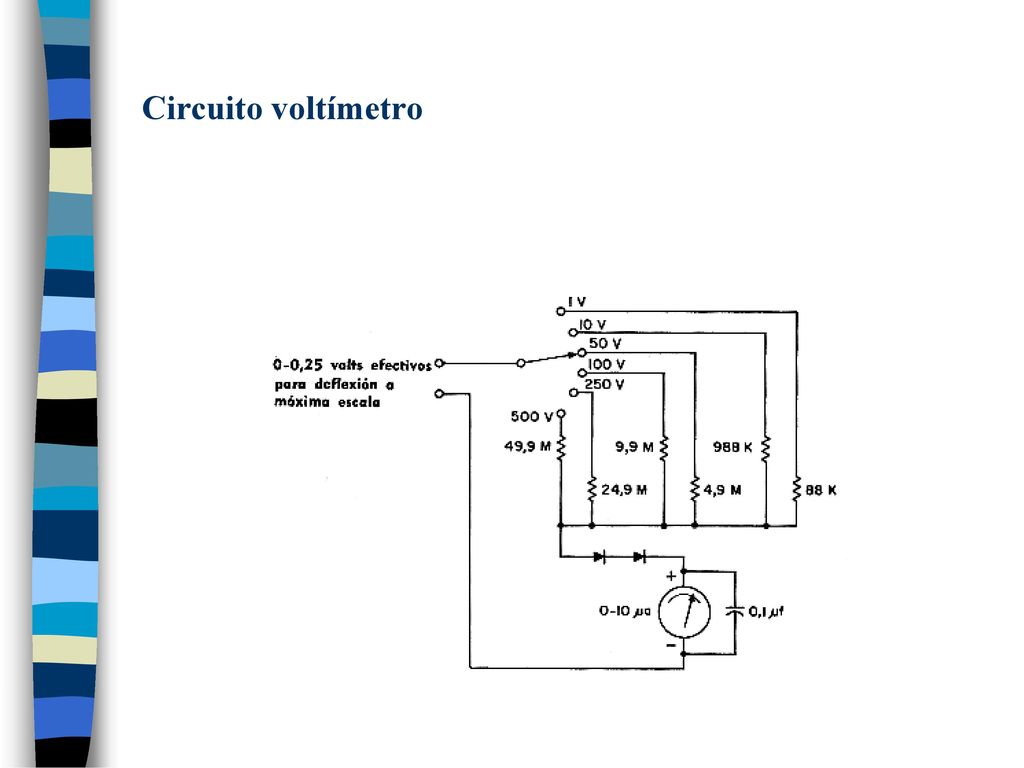

Circuito voltímetro
10

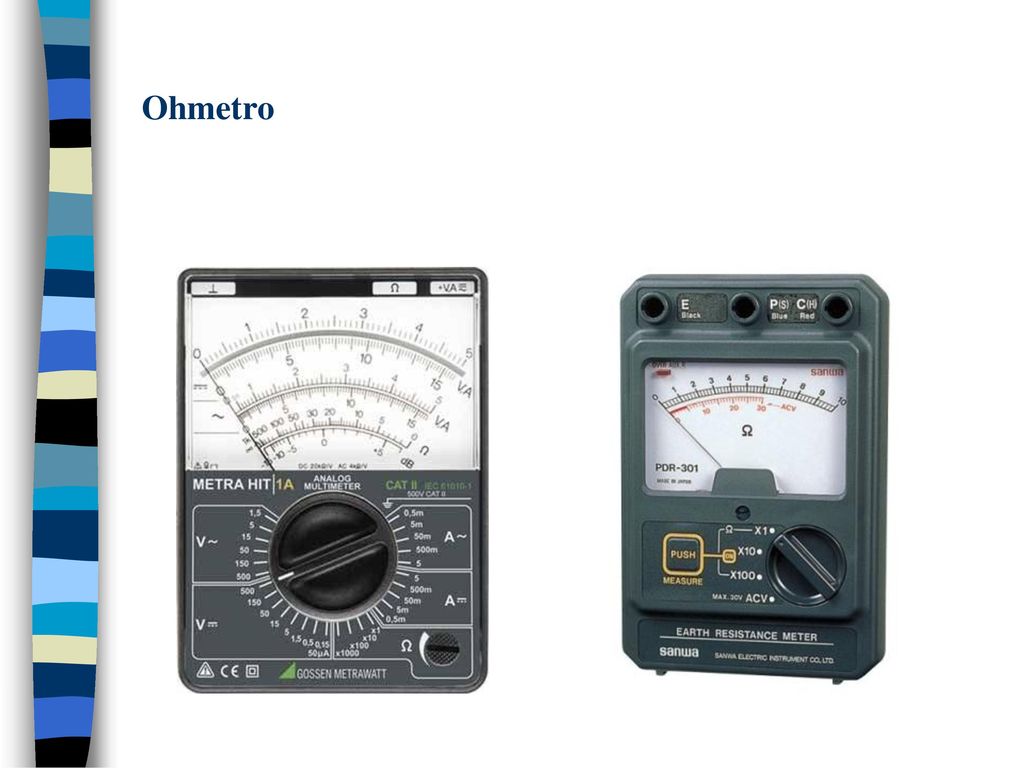

Ohmetro
