1   Colegio de educación profesional técnica del estado de puebla Plantel puebla ii 175   Modulo: aplicación de tecnologías para el tratamiento de agua   Alumna: teapila grande stefanny   Actividad de APRENDIZAJE: TIPOS DE PRETATAMIENTO   Cuarto semestre quin 407 p.t.b química industrial   Ciclo escolar: febrero – julio 2017 Docente: ing. Esperanza Méndez Sánchez   Fecha: 30 /MAYO /2017

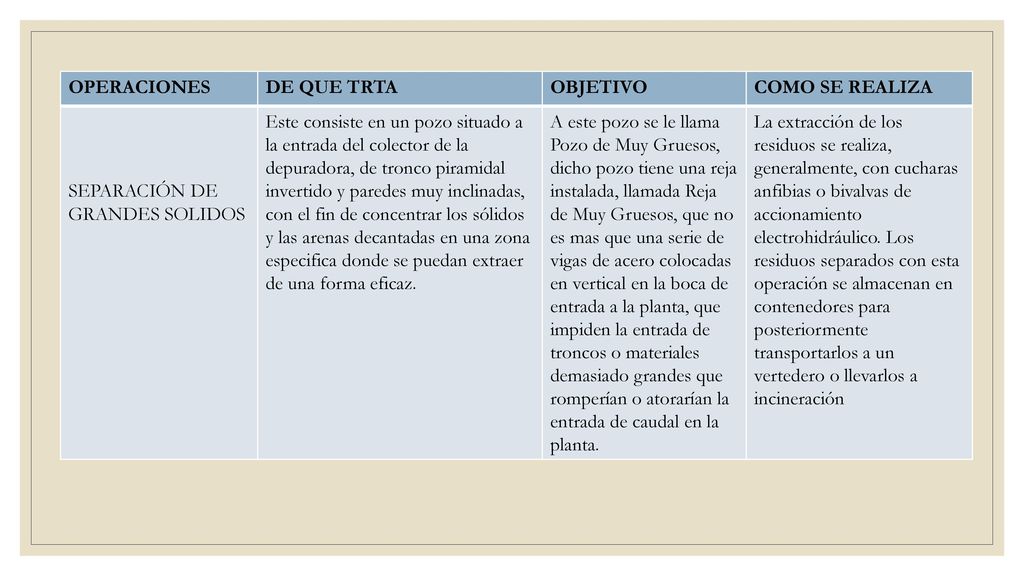

2 OPERACIONES DE QUE TRTA OBJETIVO COMO SE REALIZA SEPARACIÓN DE GRANDES SOLIDOS Este consiste en un pozo situado a la entrada del colector de la depuradora, de tronco piramidal invertido y paredes muy inclinadas, con el fin de concentrar los sólidos y las arenas decantadas en una zona especifica donde se puedan extraer de una forma eficaz. A este pozo se le llama Pozo de Muy Gruesos, dicho pozo tiene una reja instalada, llamada Reja de Muy Gruesos, que no es mas que una serie de vigas de acero colocadas en vertical en la boca de entrada a la planta, que impiden la entrada de troncos o materiales demasiado grandes que romperían o atorarían la entrada de caudal en la planta. La extracción de los residuos se realiza, generalmente, con cucharas anfibias o bivalvas de accionamiento electrohidráulico. Los residuos separados con esta operación se almacenan en contenedores para posteriormente transportarlos a un vertedero o llevarlos a incineración

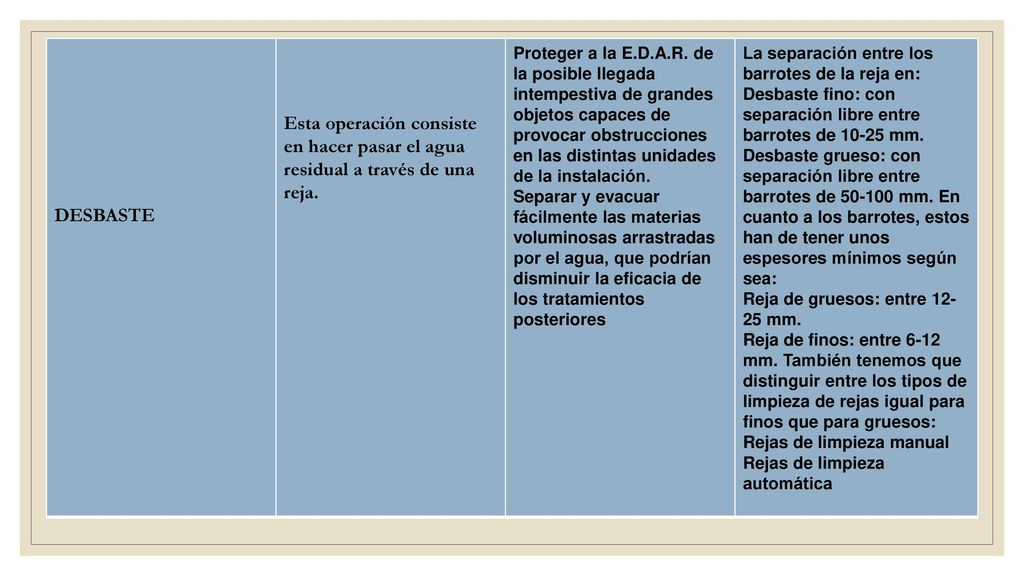

3 DESBASTE Esta operación consiste en hacer pasar el agua residual a través de una reja. Proteger a la E.D.A.R. de la posible llegada intempestiva de grandes objetos capaces de provocar obstrucciones en las distintas unidades de la instalación. Separar y evacuar fácilmente las materias voluminosas arrastradas por el agua, que podrían disminuir la eficacia de los tratamientos posteriores La separación entre los barrotes de la reja en: Desbaste fino: con separación libre entre barrotes de mm. Desbaste grueso: con separación libre entre barrotes de mm. En cuanto a los barrotes, estos han de tener unos espesores mínimos según sea: Reja de gruesos: entre mm. Reja de finos: entre 6-12 mm. También tenemos que distinguir entre los tipos de limpieza de rejas igual para finos que para gruesos: Rejas de limpieza manual Rejas de limpieza automática

4 TAMIZADO Consiste en una filtración sobre soporte delgado, y sus objetivos son los mismos que se pretenden con el desbaste, es decir, la eliminación de materia que por su tamaño pueda interferir en los tratamientos posteriores. Según las dimensiones de los orificios de paso del tamiz, Los tamices rotatorios están constituidos por una reja cilíndrica de eje horizontal con barrotes de sección trapezoidal, la cual gira lentamente. El agua cae por arriba entrando en el interior del tamiz, en tanto que la suciedad queda retenida en el exterior y son evacuadas a un contenedor provisional por medio de un rascador fijo. El paso de malla es de 0,2-2,0 mm. Las pérdidas de carga son elevadas, del orden de 2 m., lo que obliga la mayoría de las veces a un bombeo suplementario. Limpiar los tamices de las posibles obturaciones que se hayan podido formar. En las de tipo mecánico debemos realizar las tareas de mantenimiento recomendado por el fabricante

5 DILACERACIÓN Consta el dilacerador, de un tamiz tipo tambor que gira alrededor de un eje vertical provisto de ranuras con un paso entre 6-10 mm. Los sólidos se hacen pasar a través de unas barras de cizalladura o dientes cortantes donde son triturados antes de llegar al tambor. Se homogeneizan en tamaño y atraviesan las ranuras, saliendo por una abertura de fondo mediante un sifón invertido, siguiendo su camino aguas abajo Su objetivo es triturar las materias sólidas arrastradas por el agua. Esta operación no está destinada a mejorar la calidad del agua bruta ya que las materias trituradas no son separadas, sino que se reincorporan al circuito y pasan a los demás tratamientos, por lo que este paso no se suele utilizar, a no ser que no haya desbaste, con lo que si es necesario incluirlo en el diseño y funcionamiento de la planta. Esta operación está muy cuestionada y actualmente casi ha desaparecido de la mayoría de las instalaciones. Primero, no es lógico mantener o retornar al proceso aquellos sólidos que pueden eliminarse por desbaste o tamizado, ya que lo que hacemos es empeorar la calidad del agua residual que va a ser tratada posteriormente

6 DESARENADO un bombeo, desbaste y desarenado deben ir antes de éste. Pero hay veces que es conveniente situar el bombeo previo al desarenado aun a costa de un mayor mantenimiento de las bombas. Esto ocurre cuando los colectores de llegada están situados a mucha profundidad, cuando el nivel freático está alto, etc. El objetivo de esta operación es eliminar todas aquellas partículas de granulometría superior a 200 micras, con el fin de evitar que se produzcan sedimentos en los canales y conducciones, para proteger las bombas y otros aparatos contra la abrasión, y para evitar sobrecargas en las fases de tratamiento La forma de las partículas o factor de esfericidad La concentración de sólidos en suspensión, si sobrepasan el 0,5% La velocidad de flujo horizontal

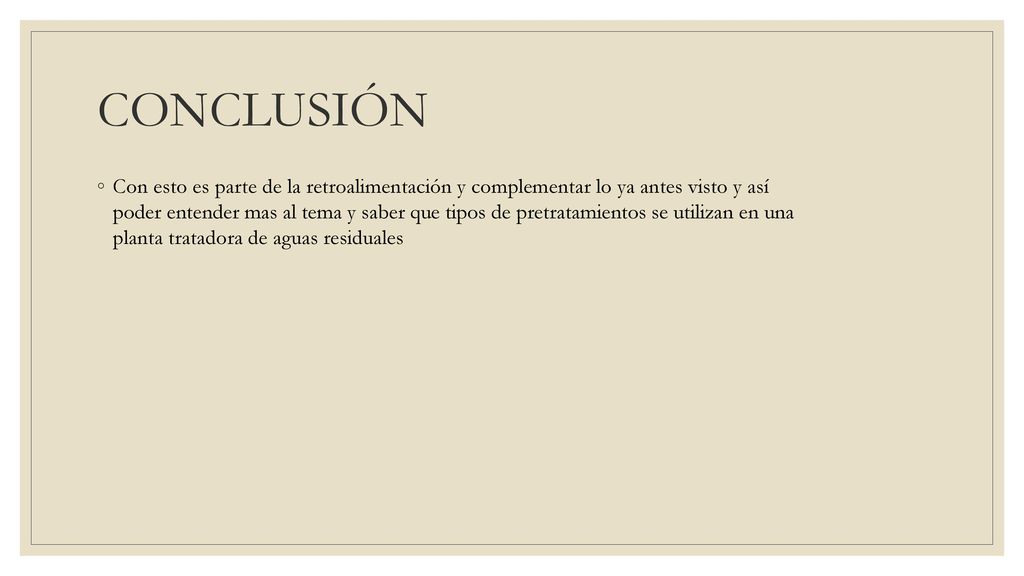

7 CONCLUSIÓN Con esto es parte de la retroalimentación y complementar lo ya antes visto y así poder entender mas al tema y saber que tipos de pretratamientos se utilizan en una planta tratadora de aguas residuales
