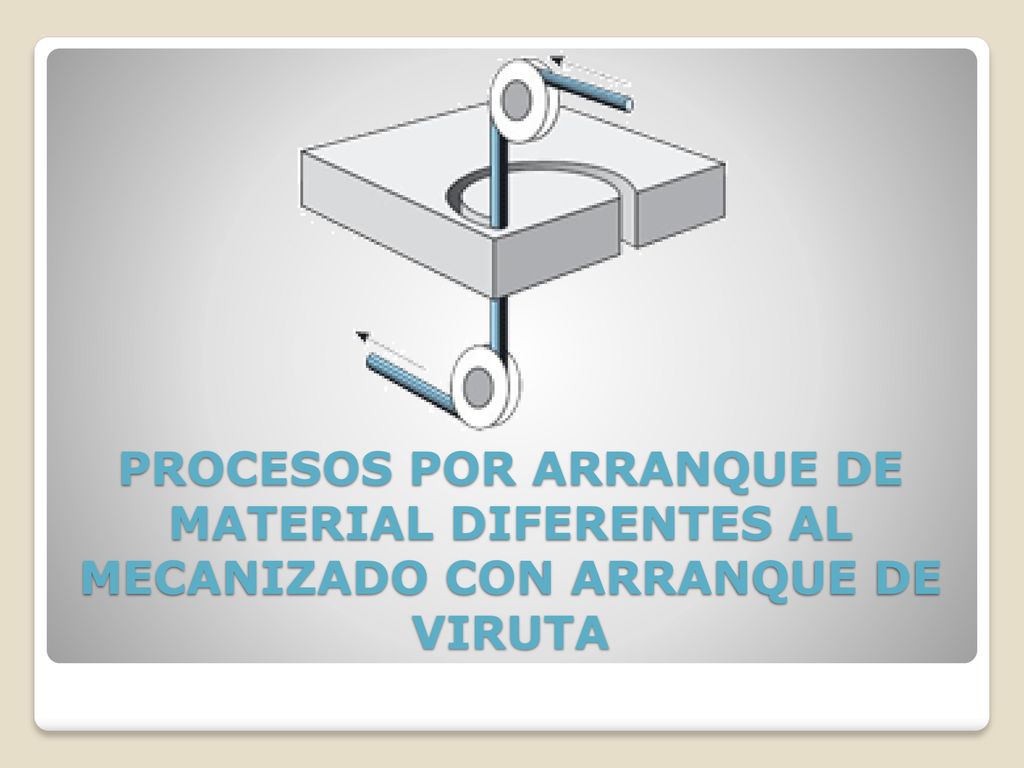

1 PROCESOS POR ARRANQUE DE MATERIAL DIFERENTES AL MECANIZADO CON ARRANQUE DE VIRUTA

2 DAGO ALEXANDRE LAGOS DIANA RODRIGUEZ CHIA
ELECTROEROSIÓN DAGO ALEXANDRE LAGOS DIANA RODRIGUEZ CHIA

3 ¿QUE ES LA ELECTROEROSIÓN?

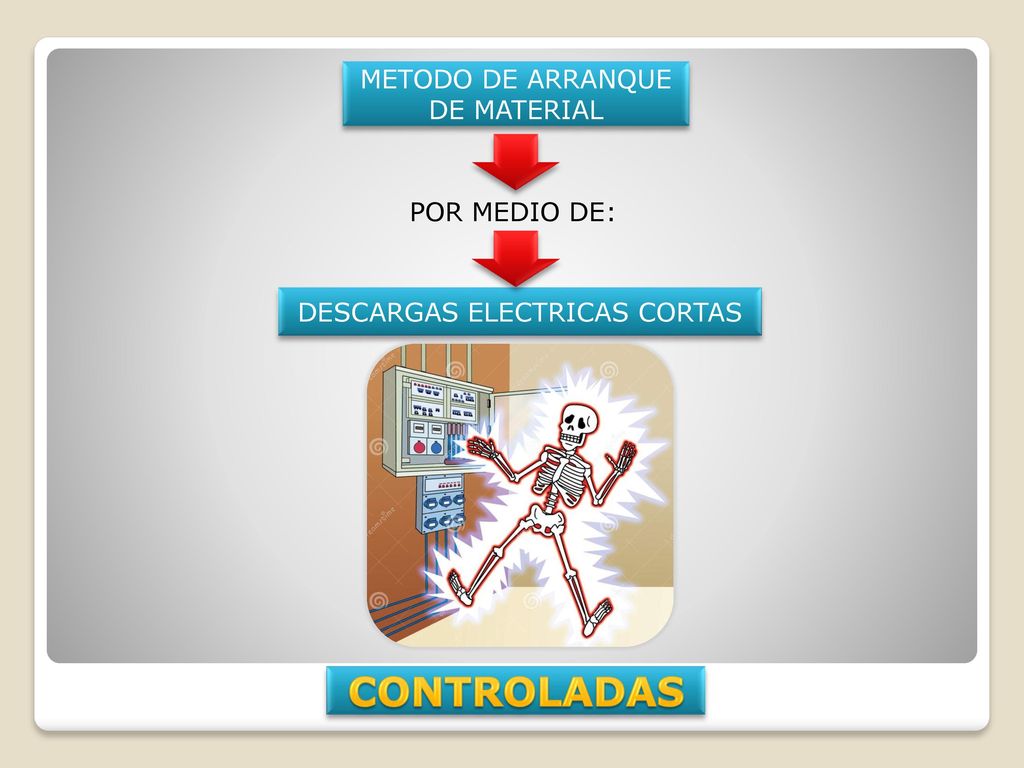

4 CONTROLADAS METODO DE ARRANQUE DE MATERIAL POR MEDIO DE:
DESCARGAS ELECTRICAS CORTAS CONTROLADAS

5 ¿QUIÉNES PARTICIPAN EN LAS DESCARGAS ELÉCTRICAS CONTROLADAS?
PIEZA ELECTRODO (HERRAMIENTA) ¿QUIÉNES PARTICIPAN EN LAS DESCARGAS ELÉCTRICAS CONTROLADAS?

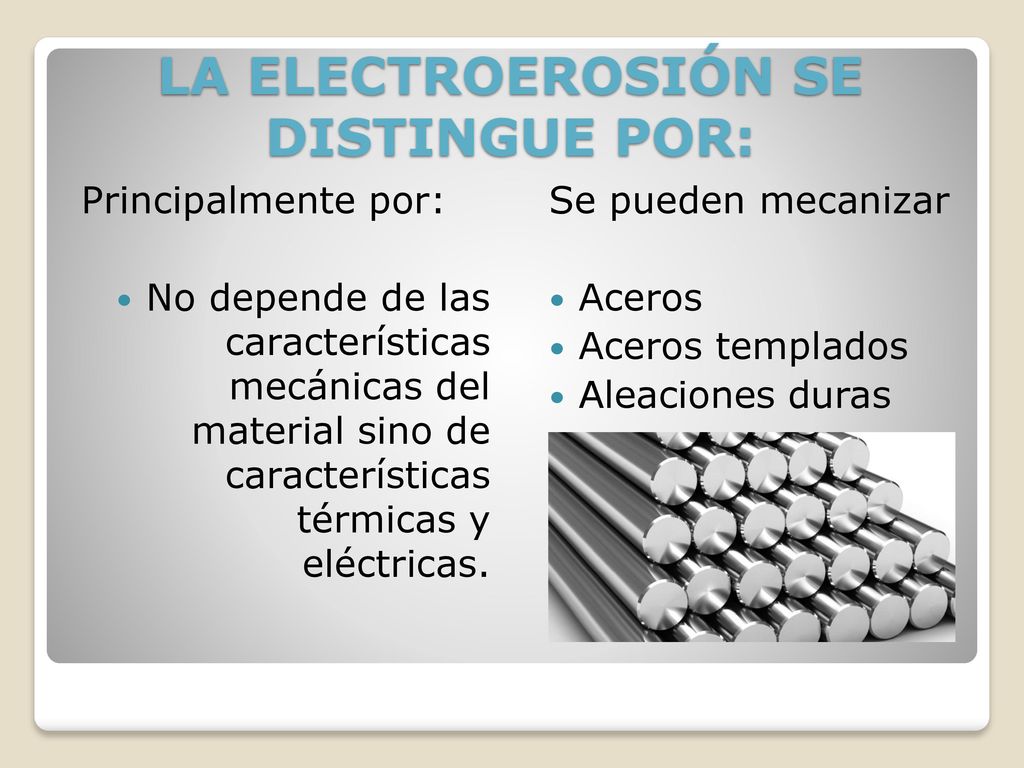

6 LA ELECTROEROSIÓN SE DISTINGUE POR:
Principalmente por: No depende de las características mecánicas del material sino de características térmicas y eléctricas. Se pueden mecanizar Aceros Aceros templados Aleaciones duras

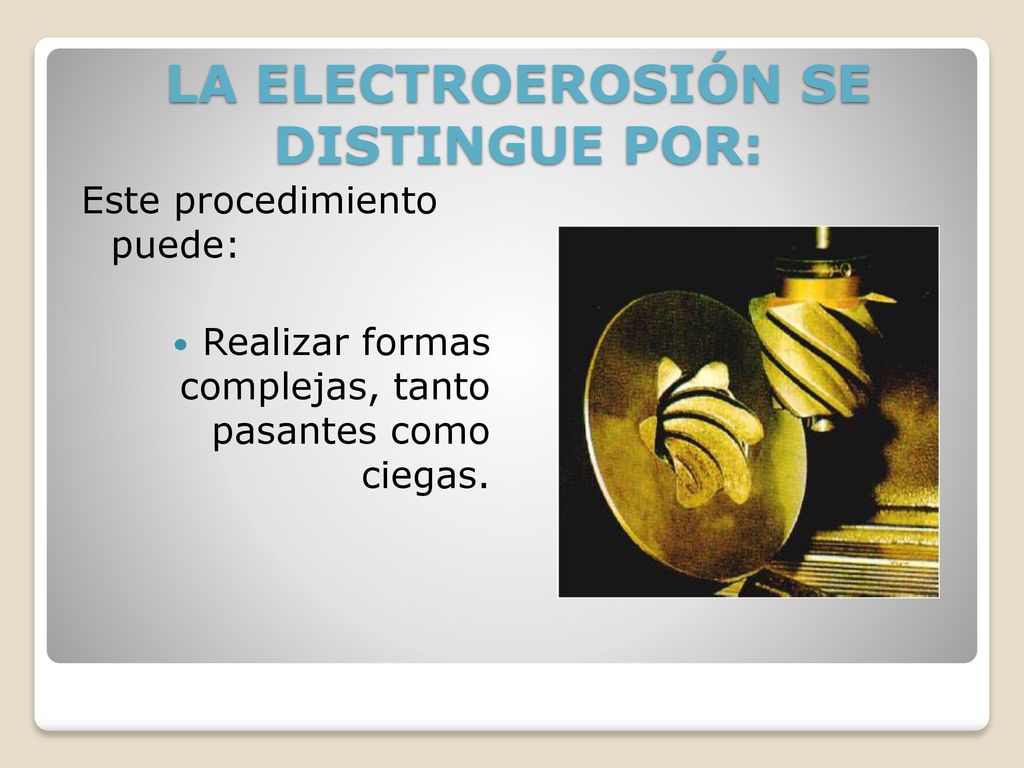

7 LA ELECTROEROSIÓN SE DISTINGUE POR:
Este procedimiento puede: Realizar formas complejas, tanto pasantes como ciegas.

8 TIPOS DE ELECTROEROSIÓN

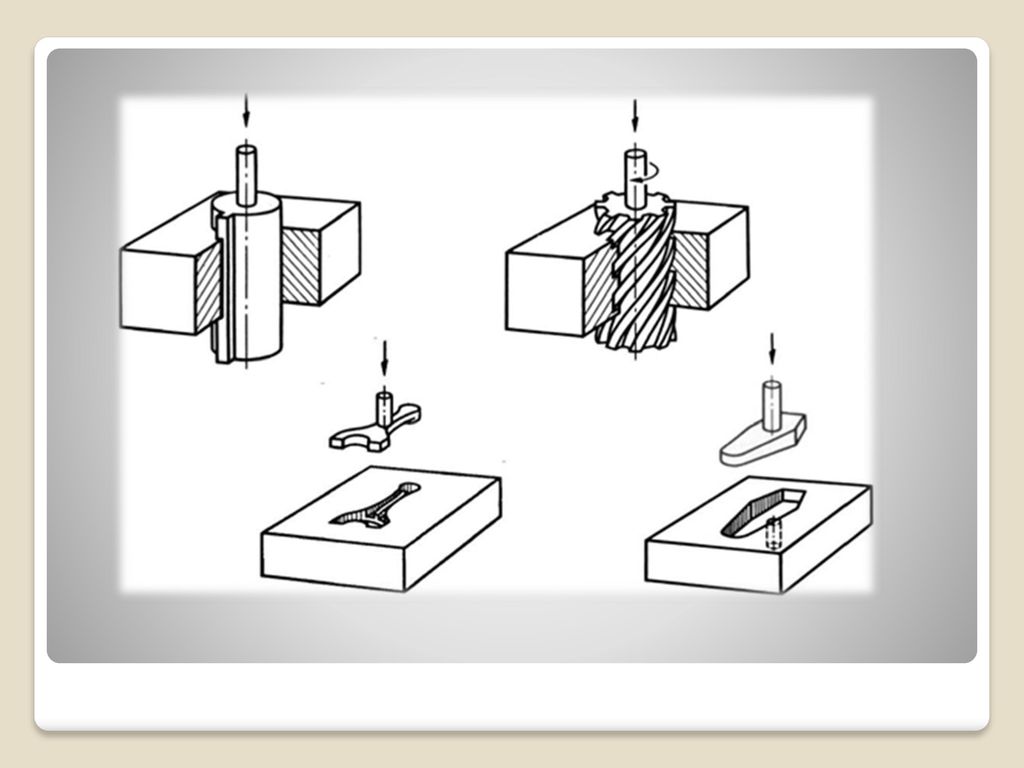

ELECTROSIÓN POR PENETRACIÓN. Se realizan agujeros y formas ciegas en las que el electrodo y la forma a mecanizar es la misma.

9

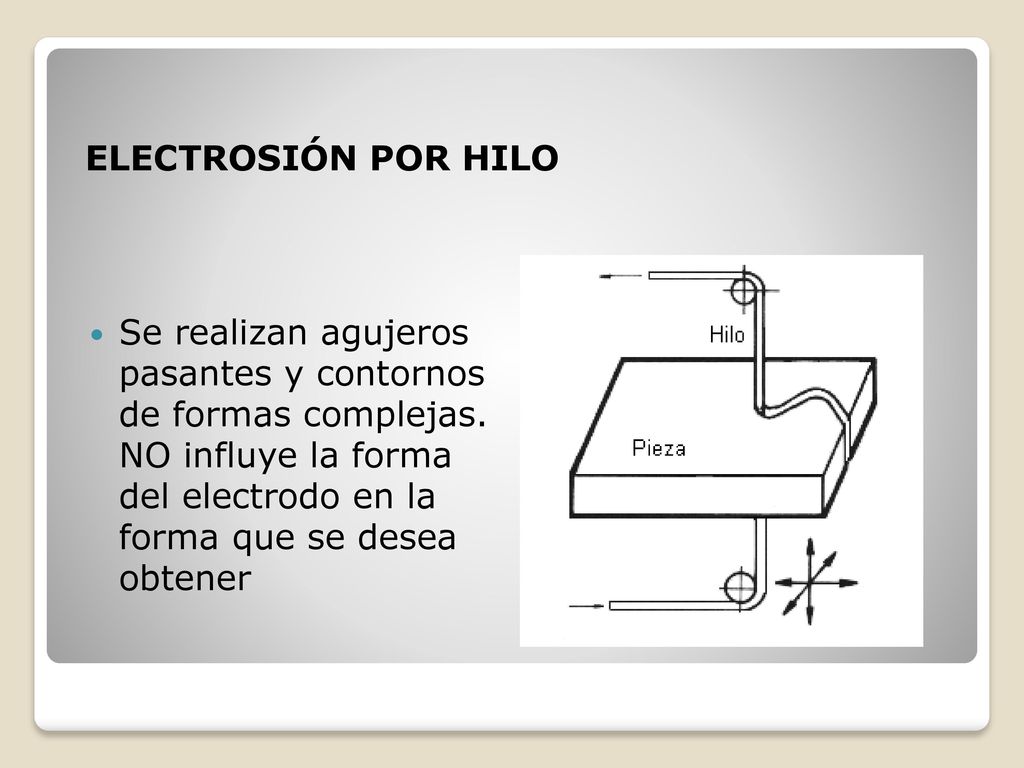

10 ELECTROSIÓN POR HILO Se realizan agujeros pasantes y contornos de formas complejas. NO influye la forma del electrodo en la forma que se desea obtener

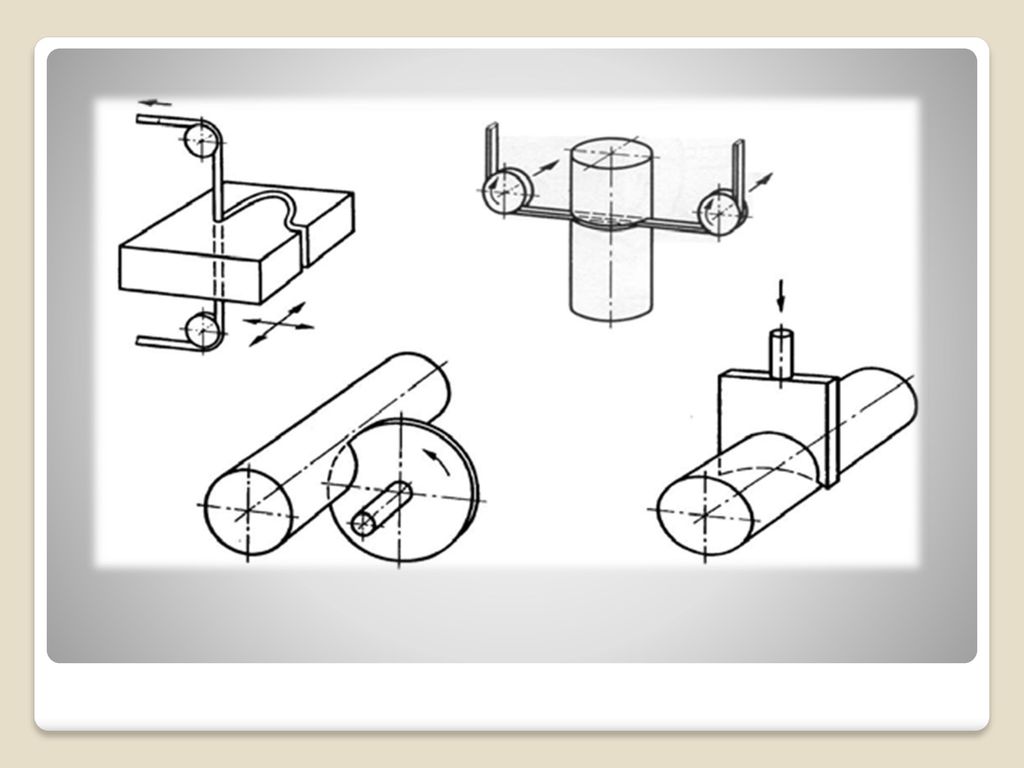

11

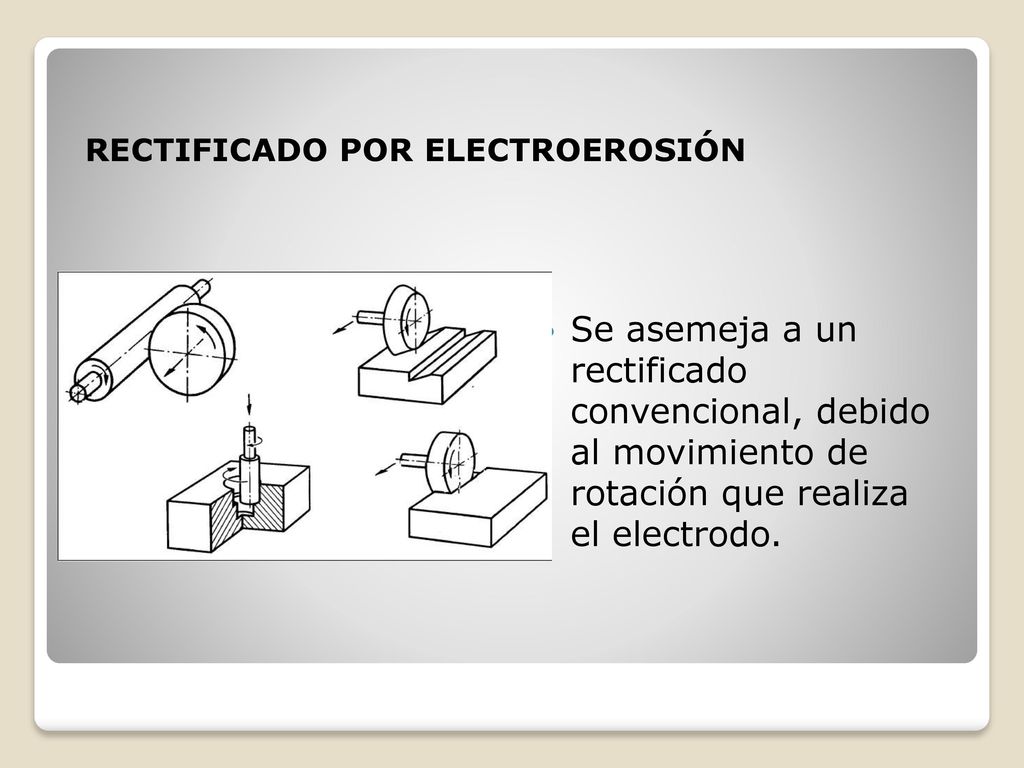

12 RECTIFICADO POR ELECTROEROSIÓN
Se asemeja a un rectificado convencional, debido al movimiento de rotación que realiza el electrodo.

13 FENOMENO DE EROSIÓN POR CHISPA
SE NECESITA Medio dieléctrico Tensiones generadoras de las descargas eléctricas

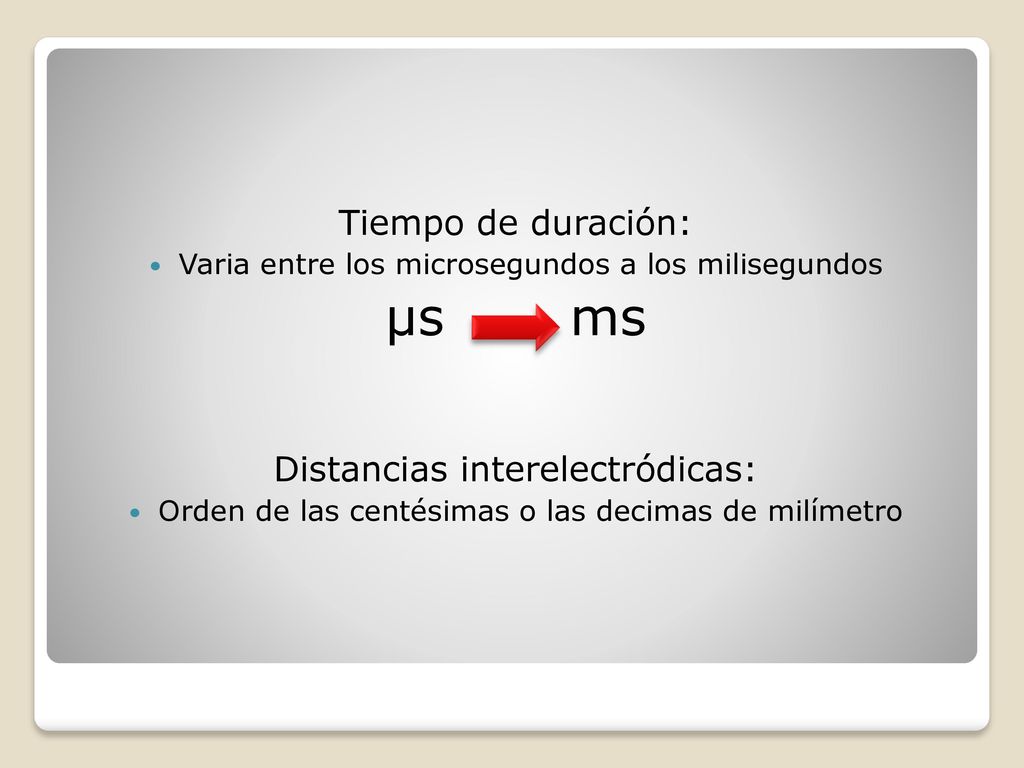

14 μs ms Tiempo de duración: Distancias interelectródicas:
Varia entre los microsegundos a los milisegundos μs ms Distancias interelectródicas: Orden de las centésimas o las decimas de milímetro

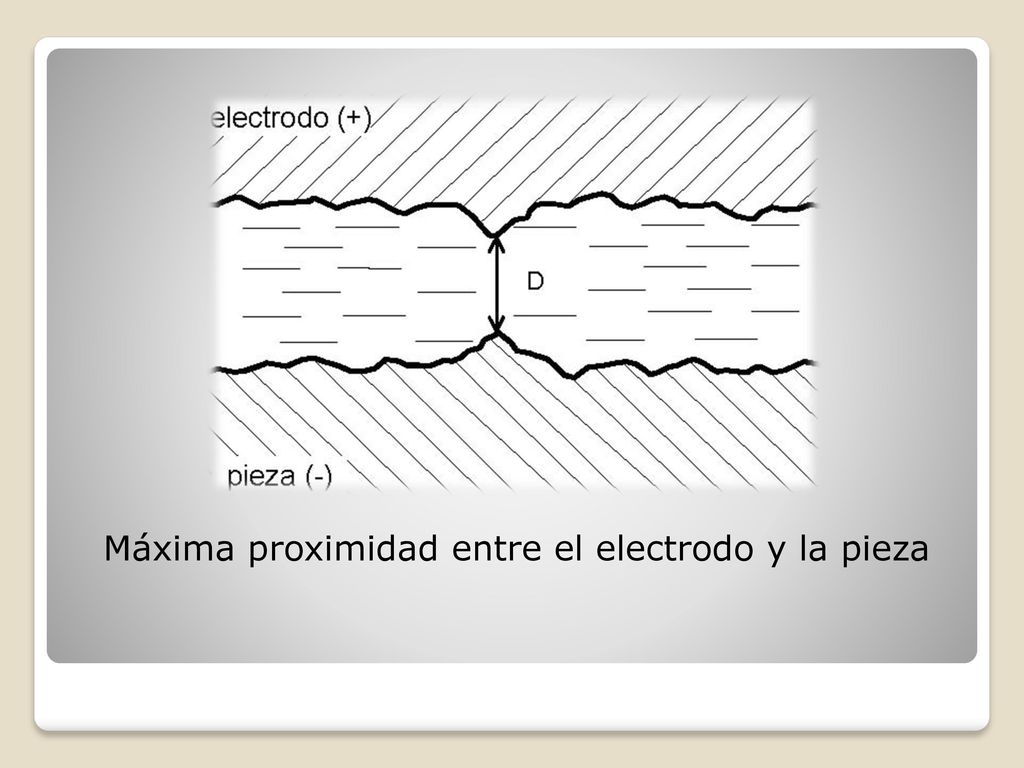

15 Máxima proximidad entre el electrodo y la pieza

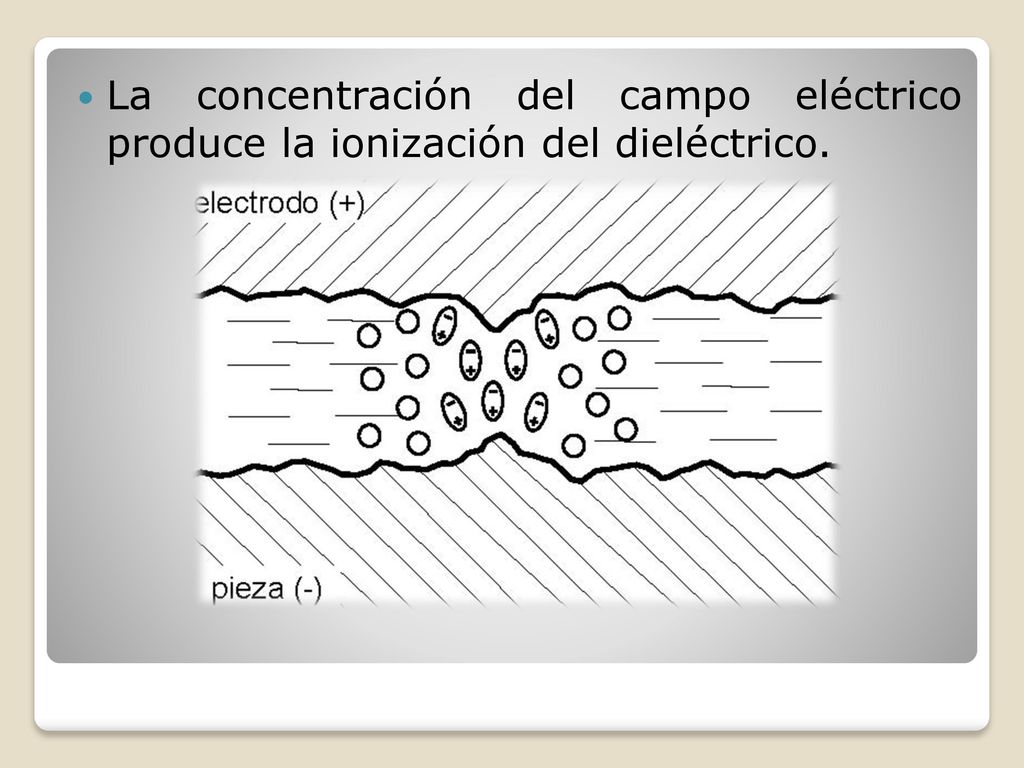

16 La concentración del campo eléctrico produce la ionización del dieléctrico.

17 Formación del canal de descarga

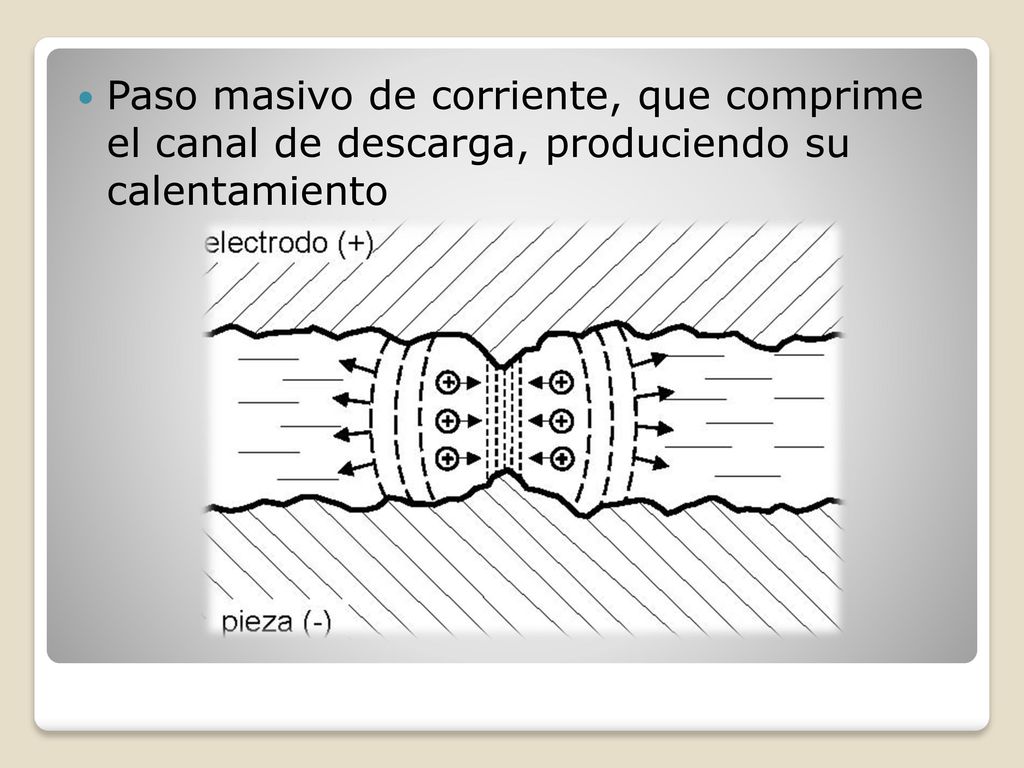

18 Paso masivo de corriente, que comprime el canal de descarga, produciendo su calentamiento

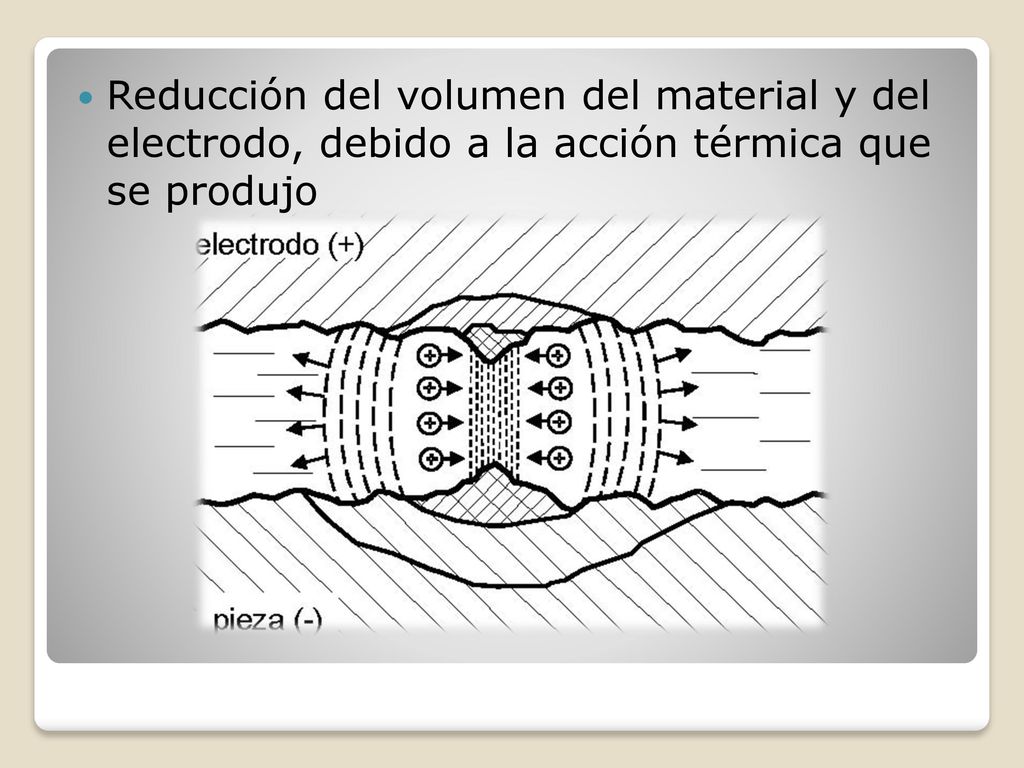

19 Reducción del volumen del material y del electrodo, debido a la acción térmica que se produjo

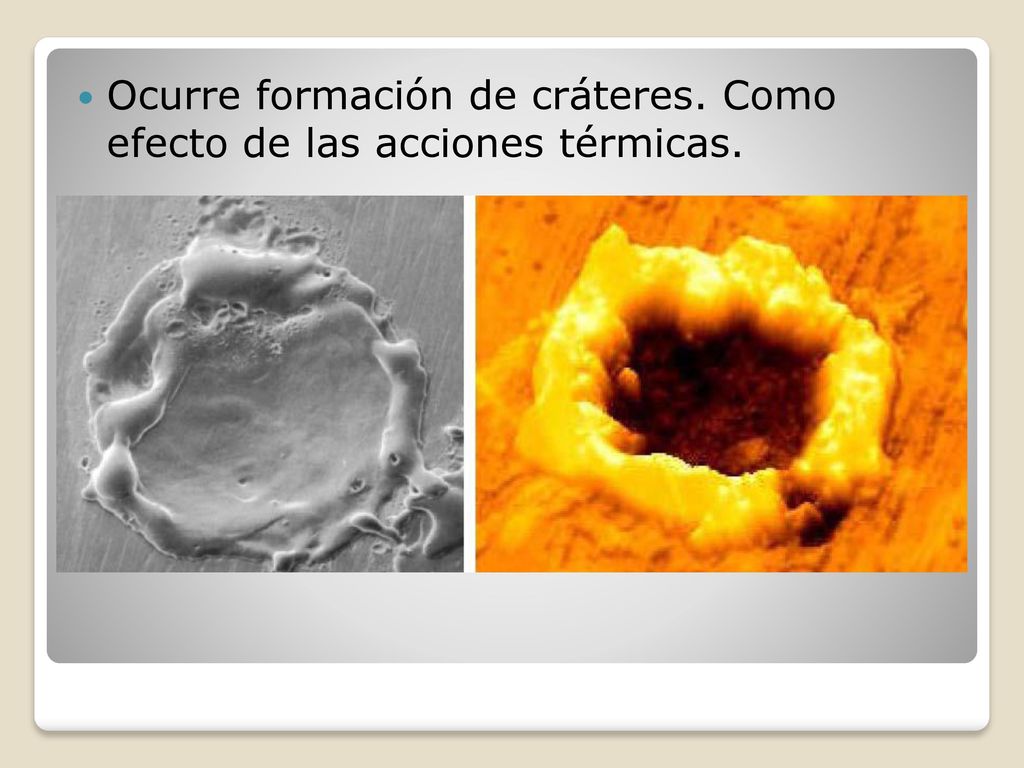

20 Ocurre formación de cráteres. Como efecto de las acciones térmicas.

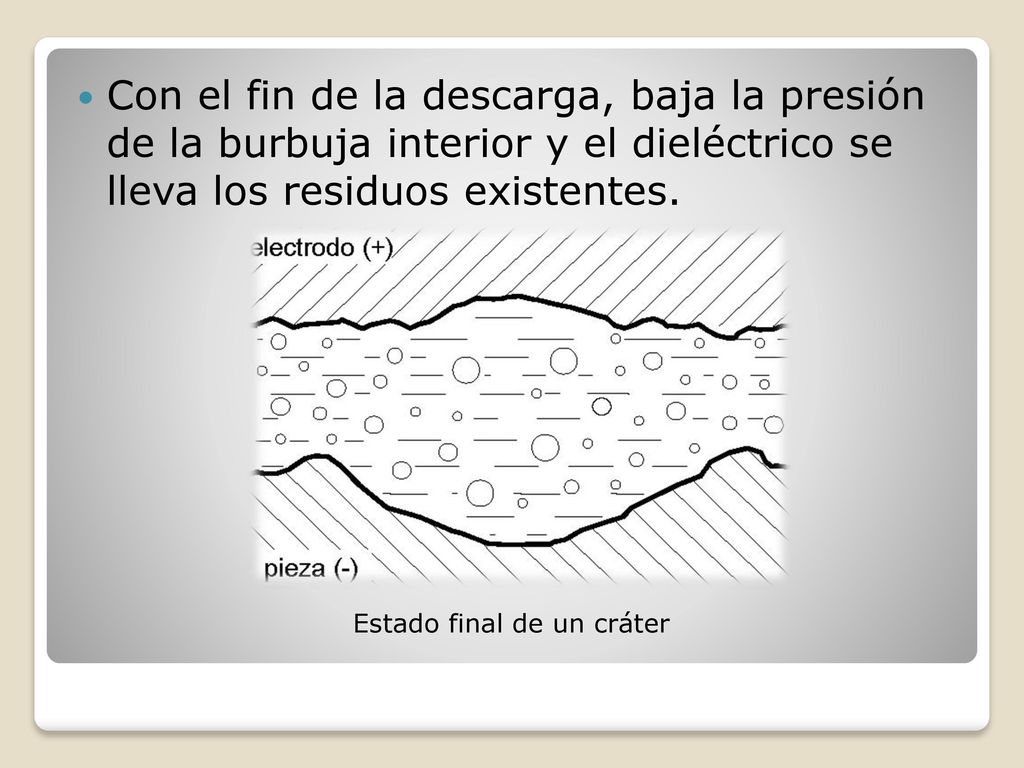

21 Con el fin de la descarga, baja la presión de la burbuja interior y el dieléctrico se lleva los residuos existentes. Estado final de un cráter

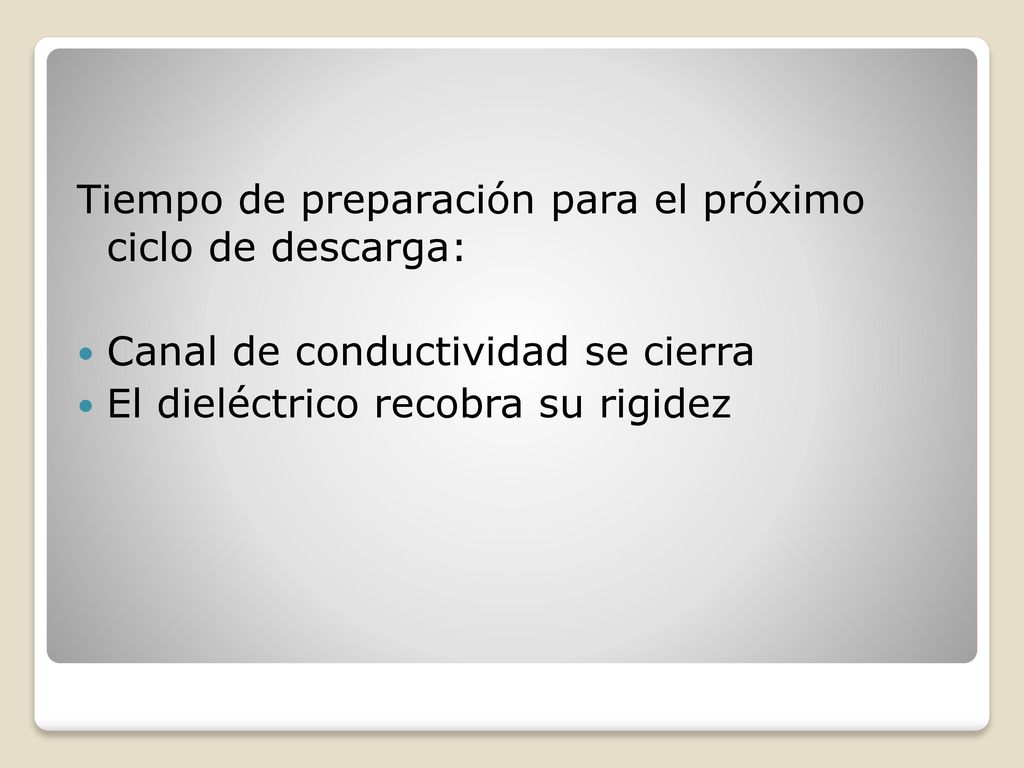

22 Tiempo de preparación para el próximo ciclo de descarga:
Canal de conductividad se cierra El dieléctrico recobra su rigidez

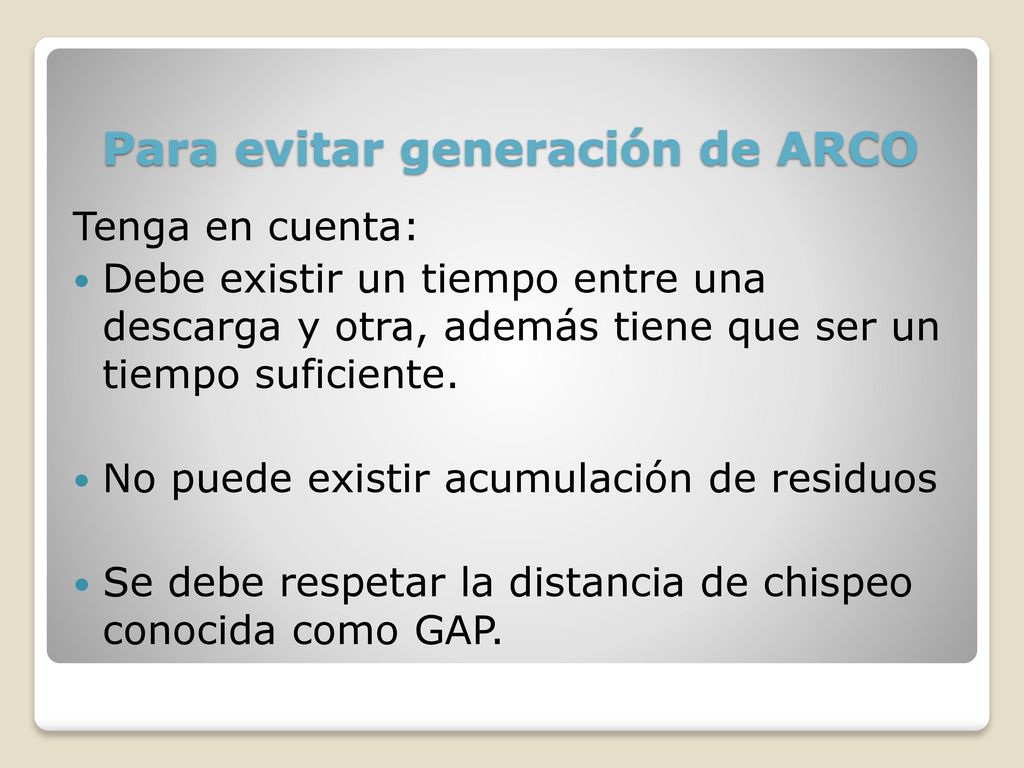

23 Para evitar generación de ARCO
Tenga en cuenta: Debe existir un tiempo entre una descarga y otra, además tiene que ser un tiempo suficiente. No puede existir acumulación de residuos Se debe respetar la distancia de chispeo conocida como GAP.

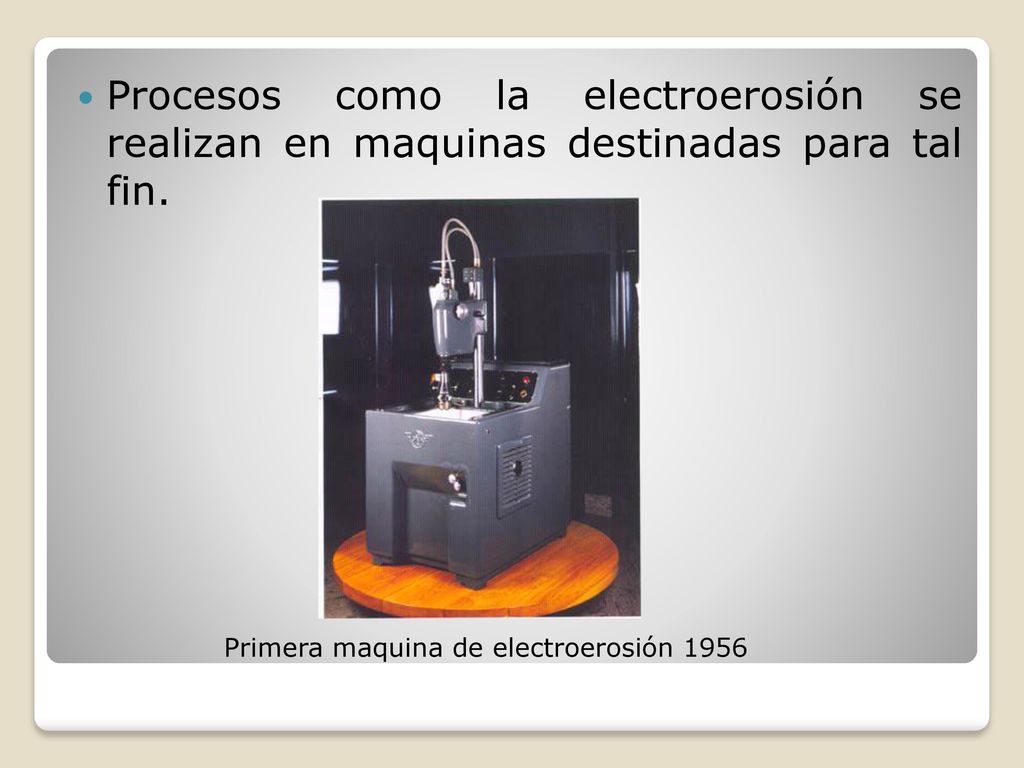

24 Procesos como la electroerosión se realizan en maquinas destinadas para tal fin.
Primera maquina de electroerosión 1956
