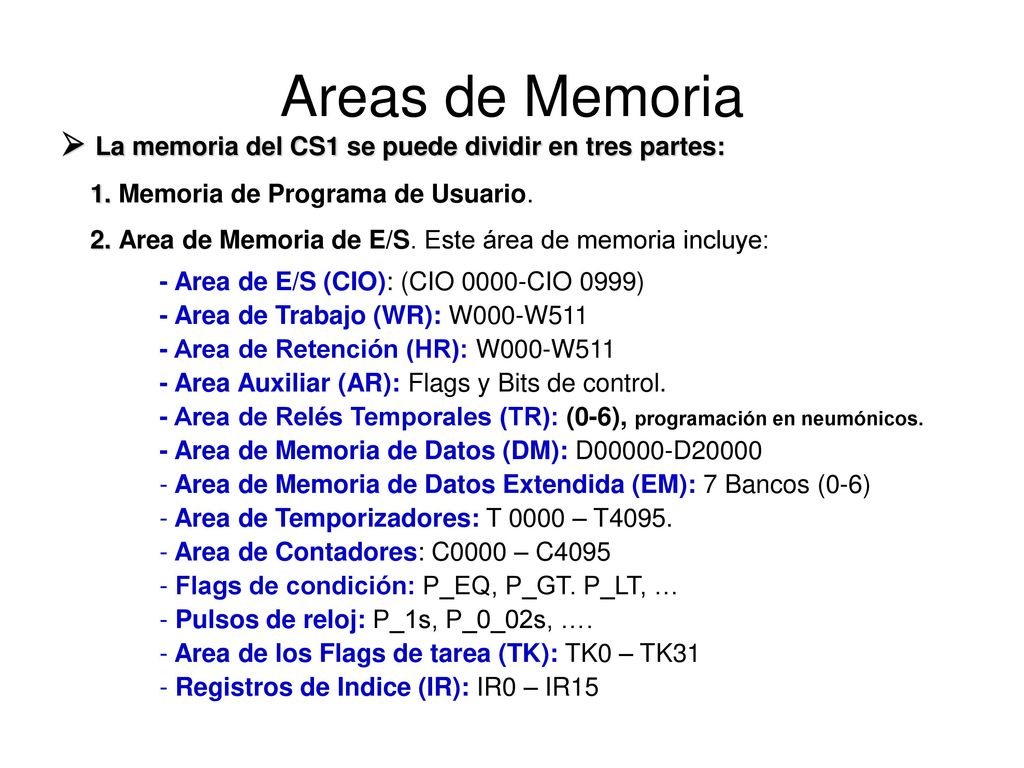

Areas de Memoria La memoria del CS1 se puede dividir en tres partes:
1. Memoria de Programa de Usuario. 2. Area de Memoria de E/S. Este área de memoria incluye: - Area de E/S (CIO): (CIO 0000-CIO 0999) - Area de Trabajo (WR): W000-W511 - Area de Retención (HR): W000-W511 - Area Auxiliar (AR): Flags y Bits de control. - Area de Relés Temporales (TR): (0-6), programación en neumónicos. - Area de Memoria de Datos (DM): D00000-D20000 Area de Memoria de Datos Extendida (EM): 7 Bancos (0-6) Area de Temporizadores: T 0000 – T4095. Area de Contadores: C0000 – C4095 Flags de condición: P_EQ, P_GT. P_LT, … Pulsos de reloj: P_1s, P_0_02s, …. Area de los Flags de tarea (TK): TK0 – TK31 Registros de Indice (IR): IR0 – IR15
2

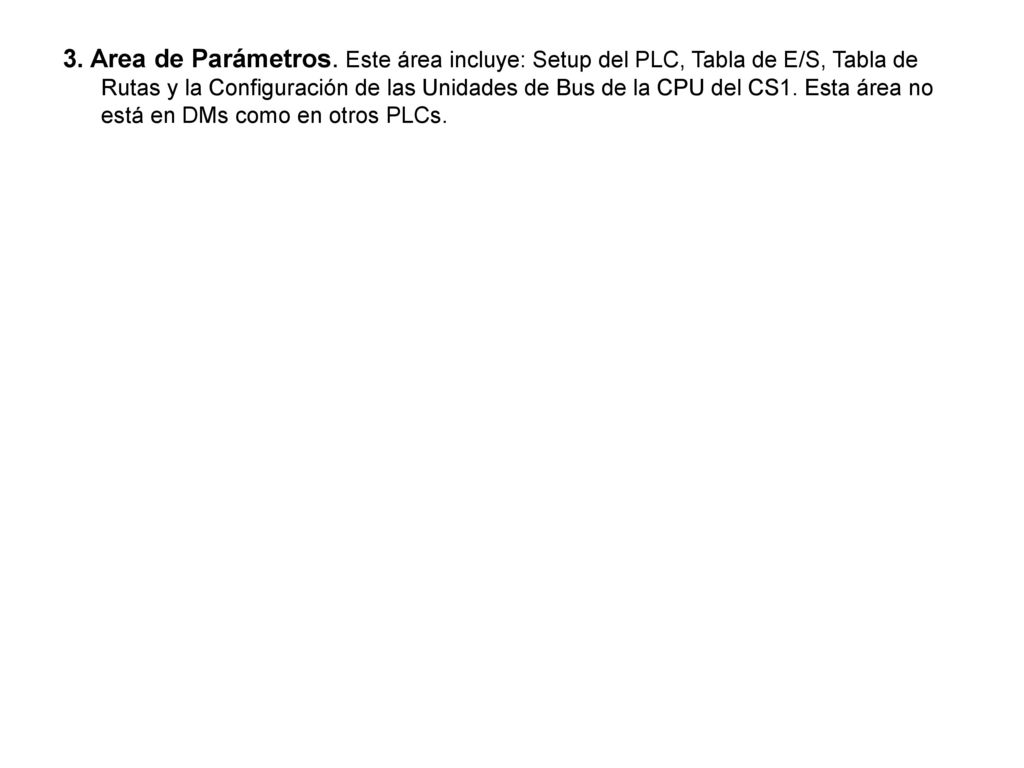

3. Area de Parámetros. Este área incluye: Setup del PLC, Tabla de E/S, Tabla de Rutas y la Configuración de las Unidades de Bus de la CPU del CS1. Esta área no está en DMs como en otros PLCs.
